Das Dokument behandelt die Funktionen und Integrationen von PDM (Product Data Management) und CMS (Content Management System) im Rahmen des Produktlebenszyklusmanagements. Es werden spezifische Prozesse, Datenmanagement und Herausforderungen bei der Schnittstellenintegration zwischen verschiedenen Systemen erörtert. Der Vortrag zielt darauf ab, die Effizienz und die Automatisierungsziele innerhalb von Dokumentations- und Änderungsprozessen zu verbessern.

1. PDM CMS
Product LifeCycle Management Content Management Systeme
(Redaktionssysteme)
Funktionen, Integration, Lösungen
Albin Hollenstein
ahn@sinteg.ch

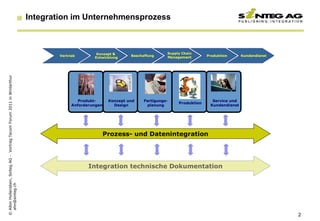

2. Integration im Unternehmensprozess
Konzept & Supply Chain
Vertrieb Beschaffung Management Produktion Kundendienst
Entwicklung
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
Produkt- Konzept und Fertigungs- Service und
Produktion
Anforderungen Design planung Kundendienst
Prozess- und Datenintegration
Integration technische Dokumentation
ahn@sinteg.ch
2

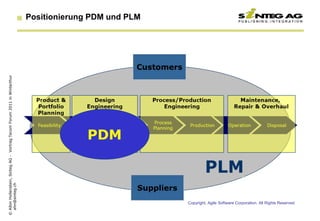

3. Positionierung PDM und PLM
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch
Copyright, Agile Software Corporation. All Rights Reserved

4. Klassische PDM - Funktionen
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch
Copyright, Agile Software Corporation. All Rights Reserved
4

5. © Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch

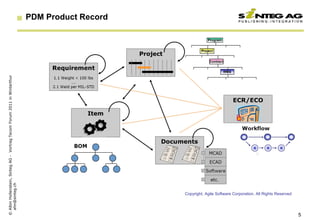

PDM Product Record
Copyright, Agile Software Corporation. All Rights Reserved
5

6. Stücklisten PDM/PLM vs. ERP
PLM ERP
Projekte
dispositiver
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
technischer Artikelstamm
Artikelstamm
Dokumente
Cax Daten
etc.
Konstruktionsstruktur Montagestückliste
ahn@sinteg.ch
6

7. Funktionen, Daten, Prozesse
PDM CMS
Funktionen Funktionen
Daten Daten
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
Prozesse Prozesse
Artikel-Stammdaten Bausteinerstellung
Sachmerkmale Baustein-/Grafikverwaltung
Konstruktionsstückliste Dokumentstrukturen
Auftragsprojektdaten Änderungsmanagement
Änderungsmanagement Übersetzungsmanagement
Konfigurationsmanagement Variantenmanagement
CAx-Datenmanagement Zulieferdokumente
ahn@sinteg.ch
Dokument-Management Publikationsprozesse
7

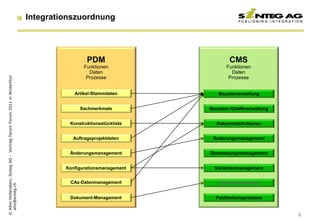

8. Integrationszuordnung
PDM CMS
Funktionen Funktionen
Daten Daten
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
Prozesse Prozesse
Artikel-Stammdaten Bausteinerstellung
Sachmerkmale Baustein-/Grafikverwaltung
Konstruktionsstückliste Dokumentstrukturen
Auftragsprojektdaten Änderungsmanagement
Änderungsmanagement Übersetzungsmanagement
Konfigurationsmanagement Variantenmanagement
CAx-Datenmanagement Zulieferdokumente
ahn@sinteg.ch
Dokument-Management Publikationsprozesse
8

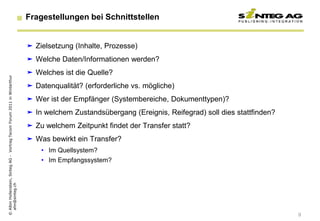

9. Fragestellungen bei Schnittstellen
 Zielsetzung (Inhalte, Prozesse)
 Welche Daten/Informationen werden?
 Welches ist die Quelle?
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
 Datenqualität? (erforderliche vs. mögliche)
 Wer ist der Empfänger (Systembereiche, Dokumenttypen)?
 In welchem Zustandsübergang (Ereignis, Reifegrad) soll dies stattfinden?
 Zu welchem Zeitpunkt findet der Transfer statt?
 Was bewirkt ein Transfer?
• Im Quellsystem?
• Im Empfangssystem?
ahn@sinteg.ch
9

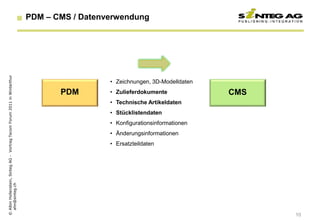

10. PDM – CMS / Datenverwendung
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
• Zeichnungen, 3D-Modelldaten
PDM • Zulieferdokumente CMS
• Technische Artikeldaten
• Stücklistendaten
• Konfigurationsinformationen
• Änderungsinformationen
• Ersatzteildaten
ahn@sinteg.ch
10

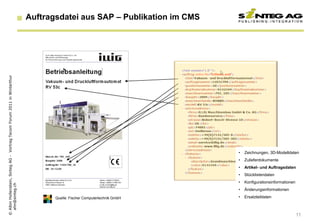

11. Auftragsdatei aus SAP – Publikation im CMS
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
• Zeichnungen, 3D-Modelldaten
• Zulieferdokumente
• Artikel- und Auftragsdaten
• Stücklistendaten
• Konfigurationsinformationen
ahn@sinteg.ch
• Änderungsinformationen
Quelle: Fischer Computertechnik GmbH • Ersatzteildaten
11

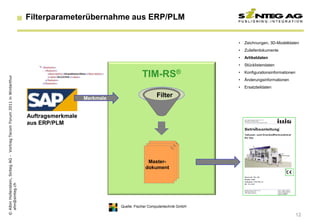

12. Filterparameterübernahme aus ERP/PLM
• Zeichnungen, 3D-Modelldaten
• Zulieferdokumente
• Artikeldaten
• Stücklistendaten
TIM-RS® • Konfigurationsinformationen
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
• Änderungsinformationen
• Ersatzteildaten
Merkmale
Filter
Auftragsmerkmale
aus ERP/PLM
Master-
dokument
ahn@sinteg.ch
Quelle: Fischer Computertechnik GmbH
12

13. © Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch

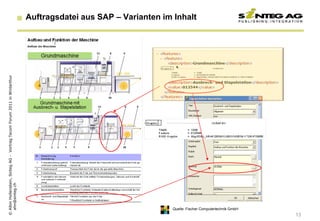

Auftragsdatei aus SAP – Varianten im Inhalt
Quelle: Fischer Computertechnik GmbH
13

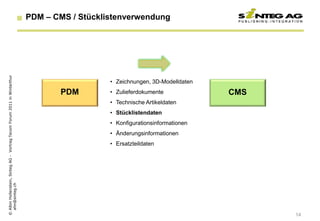

14. PDM – CMS / Stücklistenverwendung
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
• Zeichnungen, 3D-Modelldaten
PDM • Zulieferdokumente CMS
• Technische Artikeldaten
• Stücklistendaten
• Konfigurationsinformationen
• Änderungsinformationen
• Ersatzteildaten
ahn@sinteg.ch
14

15. © Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch

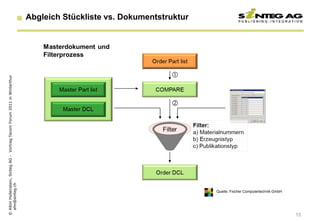

Abgleich Stückliste vs. Dokumentstruktur
Quelle: Fischer Computertechnik GmbH
15

16. © Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch

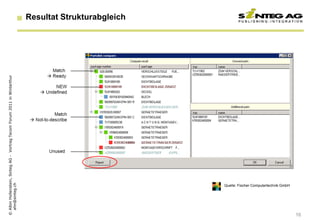

Resultat Strukturabgleich
Quelle: Fischer Computertechnik GmbH
16

17. © Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch

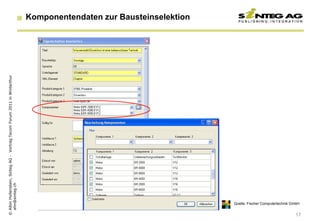

Komponentendaten zur Bausteinselektion
Quelle: Fischer Computertechnik GmbH
17

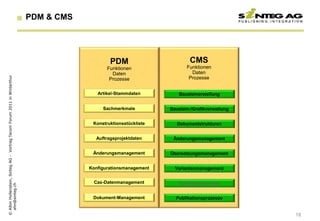

18. PDM & CMS
PDM CMS
Funktionen Funktionen
Daten Daten
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
Prozesse Prozesse
Artikel-Stammdaten Bausteinerstellung
Sachmerkmale Baustein-/Grafikverwaltung
Konstruktionsstückliste Dokumentstrukturen
Auftragsprojektdaten Änderungsmanagement
Änderungsmanagement Übersetzungsmanagement
Konfigurationsmanagement Variantenmanagement
Cax-Datenmanagement Zulieferdokumente
ahn@sinteg.ch
Dokument-Management Publikationsprozesse
18

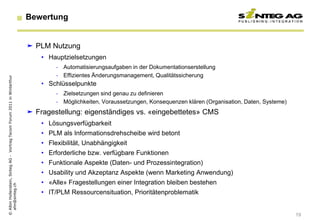

19. Bewertung
 PLM Nutzung
• Hauptzielsetzungen
- Automatisierungsaufgaben in der Dokumentationserstellung
- Effizientes Änderungsmanagement, Qualitätssicherung
© Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
• Schlüsselpunkte
- Zielsetzungen sind genau zu definieren
- Möglichkeiten, Voraussetzungen, Konsequenzen klären (Organisation, Daten, Systeme)
 Fragestellung: eigenständiges vs. «eingebettetes» CMS
• Lösungsverfügbarkeit
• PLM als Informationsdrehscheibe wird betont
• Flexibilität, Unabhängigkeit
• Erforderliche bzw. verfügbare Funktionen
• Funktionale Aspekte (Daten- und Prozessintegration)
• Usability und Akzeptanz Aspekte (wenn Marketing Anwendung)
• «Alle» Fragestellungen einer Integration bleiben bestehen
ahn@sinteg.ch
• IT/PLM Ressourcensituation, Prioritätenproblematik
19

20. © Albin Hollenstein, Sinteg AG - Vortrag Tecom Forum 2011 in Winterthur
ahn@sinteg.ch
Vielen Dank für Ihre Aufmerksamkeit!
20
