1. Intelliact
PLM Open Hours | http://plmopenhours.net
DMS, ERP, PDM oder Wiki: Wohin gehören welche Dokumente
Kai Uffmann, 07.12.2011
Version 1, Freigegeben

2. ERP
Tools DMS
PDM
Produkt MTS
ATO
MTO
ETO
Prozesse
User
?
C E P D
R R D M
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 M P M 2
S

3. DMS EXPO_ MOTIVATION
 Wachsende Anforderungen an
 Qualitätssicherung, Schriftgutverwaltung, Archivierung und
komplexe Informationsnetzwerke
 Nicht redundanter und schneller Zugriff auf relevante Information
 in Bezug auf Produkt, Projekt, Prozess, …
 z.B. durch Konstrukteure, Adminisitration, Manager, …
 Konzept und Methode zur Harmonisierung der
Dokumentenverwaltung
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 3

4. ERP
Tools DMS
PDM
Produkt MTS
ATO
MTO
ETO
Prozesse
User
?
C E P D
R R D M
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 M P M 4
S

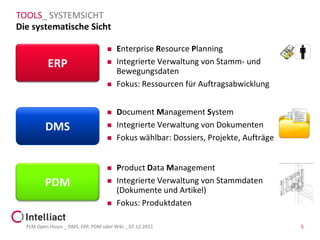

5. TOOLS_ SYSTEMSICHT
Die systematische Sicht
 Enterprise Resource Planning
ERP  Integrierte Verwaltung von Stamm- und
Bewegungsdaten
 Fokus: Ressourcen für Auftragsabwicklung
 Document Management System
DMS  Integrierte Verwaltung von Dokumenten
 Fokus wählbar: Dossiers, Projekte, Aufträge
 Product Data Management
PDM  Integrierte Verwaltung von Stammdaten
(Dokumente und Artikel)
 Fokus: Produktdaten
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 5

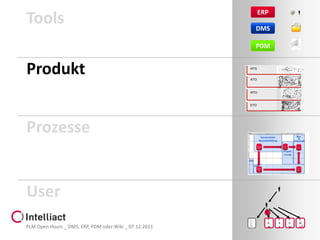

6. ERP
Tools DMS
PDM
Produkt MTS
ATO
MTO
ETO
Prozesse
User
?
C E P D
R R D M
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 M P M 6
S

7. PRODUKT_ PRODUKTTYPEN
Produkttypen auf dem Markt
Standardprodukt
MTS (Make to Stock) (PTO)
(CD-Player, Waschmaschine)
Standardprodukt mit
herstellerspezifizierten Varianten
ATO (Assemble to Order)
(Computer, Auto)
Standardprodukt mit
kundenspezifizierten Varianten
MTO (Make to Order) (DTO)
(Werkzeugmaschine)
Einzelprodukt
ETO (Engineer to Order)
(Anlage, Spezialgetriebe)
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 7

8. PRODUKT_ PRODUKTCHARAKTER
Komplexität
 Höhere Komplexität -> Höhere Anforderungen an die Dokumentation
 Produktkomplexität
-> Orientierung des DM gen PDM
 Vertriebskomplexität
-> Orientierung des DM gen ERP
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 8

9. ERP
Tools DMS
PDM
Produkt MTS
ATO
MTO
ETO
Prozesse
User
?
C E P D
R R D M
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 M P M 9
S

10. PROZESSE_ INFORMATIONSFLUSSANALYSE
Systemmatrix - Visualisierung
Prozessschritte
Informationsobject
IT-Systeme
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 10

11. PROZESSE_ INFORMATIONSFLUSSANALYSE
Systemmatrix - Aufgabenbereiche
Konstruktion Service
&
Neuentwicklung Unterhalt
Projekt-
ierung
PM
Auftragsabwicklung
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 11

12. PROZESSE_ KONZEPTIONIERUNG
Systemvariante A
Konstruktion Service
&
Neuentwicklung Unterhalt
PDM
Projekt-
ierung
PM
Auftragsabwicklung
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 12

13. PROZESSE_ KONZEPTIONIERUNG
Systemvariante A
Konstruktion Service
&
Neuentwicklung Unterhalt
PDM DMS
Projekt-
ierung
PM
Auftragsabwicklung
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 13

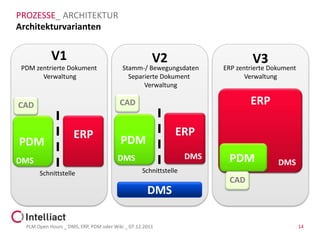

14. PROZESSE_ ARCHITEKTUR
Architekturvarianten
V1 V2 V3
PDM zentrierte Dokument Stamm-/ Bewegungsdaten ERP zentrierte Dokument
Verwaltung Separierte Dokument Verwaltung
Verwaltung
CAD CAD ERP
ERP ERP
PDM PDM
DMS DMS DMS PDM DMS
Schnittstelle Schnittstelle
CAD
DMS
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 14

15. ERP
Tools DMS
PDM
Produkt MTS
ATO
MTO
ETO
Prozesse
User
?
C E P D
R R D M
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 M P M 15
S

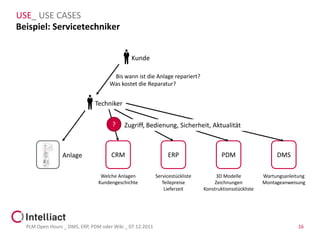

16. USE_ USE CASES
Beispiel: Servicetechniker
Kunde
Bis wann ist die Anlage repariert?
Was kostet die Reparatur?
Techniker
? Zugriff, Bedienung, Sicherheit, Aktualität
Anlage CRM ERP PDM DMS
Welche Anlagen Servicestückliste 3D Modelle Wartungsanleitung
Kundengeschichte Teilepreise Zeichnungen Montageanweisung
Lieferzeit Konstruktionsstückliste
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 16

17. DMS_ THEMENSTELLUNGEN
Systemabbildung
 Connectivity bzw. Schnittstellenfähigkeit erhöhen
 Nutzen über den Prozess generieren
 Möglichst alle sollen von der guten Basis profitieren
Portal – Zusammenführung der Prozess spezifischen Informationen
Funktionsumfang
System System
1 System System
2 System
3 4
5
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 17

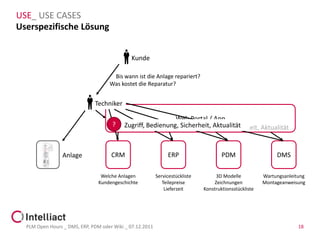

18. USE_ USE CASES
Userspezifische Lösung
Kunde
Bis wann ist die Anlage repariert?
Was kostet die Reparatur?
Techniker
Web Portal / App
? Zugriff, Bedienung, Sicherheit, Aktualität
Zugriff, Bedienung, Sicherheit, Aktualität
Anlage CRM ERP PDM DMS
Welche Anlagen Servicestückliste 3D Modelle Wartungsanleitung
Kundengeschichte Teilepreise Zeichnungen Montageanweisung
Lieferzeit Konstruktionsstückliste
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 18

19. ERP
PDM, ERP, DMS_ ZUSAMMENFASSUNG
Tools DMS
 User PDM
 Wer muss was wissen?
 Produkt
Fokus identifizieren: Produkt / Projekt / Auftrag / …
MTS
ATO
 Anforderung des Produkts
MTO
 Produkttyp -> Dokumentation
ETO
 Zusätzliche Dokumentation: Regulatorien / Vorschriften
Informationsfluss

 Informationsobjekte identifizieren
Prozesse
 Quelle -> Konsument
 Sind Sie mit ihren Tools bedient?
 Wenn nicht, wer vermisst welche Information?
 Welches Tool wird benötigt?
 User
Welches Tool lässt sich in die IT-Landschaft integrieren?
?
C E P D
R R D M
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 M P M 19
S

20. HERZLICHEN DANK FÜR IHRE
AUFMERKSAMKEIT!
PLM Open Hours _ DMS, ERP, PDM oder Wiki _ 07.12.2011 20
