Das Dokument behandelt die Geschäftsprozessmodellierung mit Oracle BPM und ARIS, einschließlich Modellierungsnotationen wie EPK und BPMN. Es bietet einen Überblick über verschiedene Komponenten der Oracle BPA Suite, wie den Business Process Architect, Simulator und Publisher, und beschreibt deren Einsatz in der Prozesssimulation, -optimierung und -implementierung. Zudem werden Themen wie Prozessanpassungen und -integration in die Oracle SOA Suite behandelt.

1. Geschäftsprozessmodellierung:
<Insert Picture Here>
Einführung Modellierungsnotationen und Standards
(EPK, Petri-Netze, BPMN),
Petri-
Analyse und Simulation von Geschäftsprozessen
DOAG Apps 2011
Berlin, 05. Mai 2011
Dr. Jens Hündling
Senior Sales Consultant

2. Business Process Management Lifecycle
Zweiter Teil
Simulieren
Analyst Modellieren Entwickler
DritterTeil
Implementieren
BPM
Erster Teil
Lifecycle
Anwender
Ausführen
Vierter Teil
Controller Optimieren Überwachen
Administrator

3. Oracle BPM Methodologie Überblick
Abgleich von fachlichen und technischen Modellen
Oracle BPM / SOA Suite
Oracle BPA Suite
Business Requirements, Strategy Maps,
Funktionale Dekomposition,
Wertschöpfungsketten-Diagramme
End to End Process Flows
Detailed Process Flows BPM Blueprints
BPM Implementation
Services, Data Models, User
Interfaces, Rules, Dashboards

4. Oracle BPA Suite – Powered by ARIS
Business Process Architect Business Process Simulator
Business Process
Repository Server
Oracle SOA Extensions
Business Process Publisher
Copyright 2010, Oracle Corporation

5. Oracle BPA Suite basiert auf ARIS
• OEM der IDS Scheer (jetzt Software AG)
• Vollständiges Modellierungstool
• Prozesse
• Organisation
• Daten
• Anwendungssysteme
• Produkte/Services
• Verschiedene Modellierungsmethoden
• Für Prozesse: im wesentlichen EPKs und BPMN

6. Ereignisgesteuerte Prozessketten
Beispiele

7. <Insert Picture Here>
Live Demo
DOAG Apps 2011
Berlin, 05. Mai 2011

8. Ereignisgesteuerte Prozessketten
Beispiel Sales Quote Process in EPK

9. EPKs - Beispiele

10. Oracle BPA Suite 11g
• OEM Version der ARIS Design Plattform (v7.1) von IDS Scheer
• ergänzt um “SOA Extensions”
• verfügbar als “Oracle Business Process Analysis Suite”
• Bestandteil der Oracle Fusion Middleware
• umfasst Modellierung, Simulation und Publishing von
Geschäftsprozess-Modellen
• unterstützt Prozess-Ausführung, Monitoring und Optimierung durch
Oracle BPM Suite und Oracle SOA Suite
• Strategische Nutzung durch die Oracle Application Teams für die
Modellierung von Referenz-Prozessen für Fusion Applications
• Bspw.Bestandteil der Application Integration Architecture (AIA)
Copyright 2010, Oracle Corporation

11. Oracle Business Process
Analysis Suite
• Business Process Architect—Standards-basiertes Werkzeug um Prozesse
zu modellieren. Bietet diverse standardisierte Notationen und Templates,
bspw. BPMN, EPK, etc.
• Business Process Repository Server—Server Komponente für
gemeinsames Prozess Repository für mehrere Benutzer in gemeinsamer
Arbeitsumgebung
• Business Process Simulator—Werkzeug zur Simulation der Prozesse für
"what if" Analysen
• Business Process Publisher—Veröffentlichung der Prozessmodelle
außerhalb des Design-Teams
• Oracle Extensions for SOA – Erlaubt bi-direktionale Integration mit der
Oracle SOA Suite
Copyright 2010, Oracle Corporation

12. Simulation in der BPA Suite

13. BPA Suite Zusammenfassung
Business Process Architect
• Enterprise Modeling
• Modellierung von Prozessen und zugehörigen
Artifakten (Daten, Organisation, Produkte, Ziele,
Wertschöpfungsketten, Anwednungssysteme)
• Publish von Modellen für Dokumentation und
Feedback.
• Repository & Analysis Business Process Publisher
• Objekte sind verlinkt Analyse, Reporting.
(* u.U. Anpassungen notwendig).
• Framework & Methodology
• Viele Modellierungen inklusive
• Round-trip Integration Oracle SOA Extensions
• mit BPM und SOA Suite
• Add On Solutions von IDS
• GRC, Six Sigma, Process Discovery, TOGAF,
SCOR, ITIL, eTOM, Six-sigma, Lean
* Oracle BPA Suite kann auch als EA Tool eingesetzt
erden; EA Reports sind individuell anzupassen.
15

14. Oracle BPM Suite 11g: Rollen
Wer nutzt welche Komponenten: Modellieren & implemtieren
Shared BPMN
Model Web based customization
BPA
Analyst
BPM Studio Process Composer
(Business & IT views)
Entwickler

15. Prozessbeispiel in BPMN

16. Live Demo
<Insert Picture Here>
DOAG Apps 2011
Berlin, 05. Mai 2011

17. BPM Process Composer
Tailor-to-fit process customizations
• Business user friendly
process customizations
• Customization within
constraints ensures
governance
• BPM projects
from reusable templates
• Ready to deploy
Allow the people who know the business to customize.

18. Process customization using templates
1. Convert Project to
Template
2. Specify constraints at
process level
3. Override process
constraints at activity level
4. Choose
permission type
5. Publish to MDS

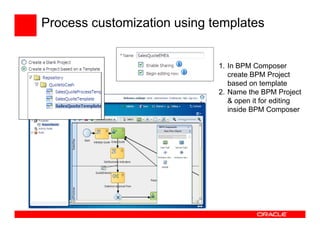

19. Process customization using templates
1. In BPM Composer
create BPM Project
based on template
2. Name the BPM Project
& open it for editing
inside BPM Composer

20. Process customization using templates
• Customize the • Set • Set data • Search for services in
process inside BPM service associations Business Catalog
Composer binding
Right-click on
activities & select
Properties

21. BPM Studio im JDeveloper
Live Demo <Insert Picture Here>
DOAG Apps 2011
Berlin, 05. Mai 2011

22. <Insert Picture Here>
Live Demo: Simulation
(BPM Studio JDeveloper)
DOAG Apps 2011
Berlin, 05. Mai 2011

23. Simulation der Geschäftsprozesse
• Fachliche Simulationen
• in der Oracle BPA Suite Analyst
• Im Oracle BPM Studio im JDeveloper
Simulieren
Modellieren
Implementieren
BPM
Lifecycle
Ausführen
Optimieren Überwachen

24. Oracle BPM Studio – Simulation
Process Simulation Model
Process Simulation Model
• Discrete Event Algorithm
• Specify
• Processing Time
• Cost per activity/ resources
• Probability of transitions
Set Processing • Multiple scenarios for
time
process model
Process instance arrival rate Process transitions Cost Settings

25. Oracle BPM Studio – Simulation
Project Simulation Definition
Project Simulation Definition
• Duration of simulation
run.
Calendar based simulation
• Project Simulation
Definition
• Pick process models
and the simulation
Scenario for the Multiple process model for each of
process model simulation the process model
• Role Settings
• No of people
associated with a
Role Settings Role
• Cost per Role

26. Oracle BPM Studio – Simulation
Simulation Reports
• Unit Metrics
• No of instances completed,
in-process, terminated and
waiting.
• Cost Metrics
• Total Process cost.
• Time Metrics
• Average processing time,
average waiting time
• Resource Metrics
• Resource utilization, Total
cost per resource
Activity throughput chart Cost analysis Resource utilization

27. Vielen Dank für Ihre Aufmerksamkeit
