BPMN Workshop 2011
Requirements Engineering for SOA Services
with BPMN 2.0 – From Analysis to Specification


Dr. Gregor Scheithauer
OPITZ CONSULTING München GmbH
Björn Hardegen
MID GmbH


Luzern, 22. November 2011

                   Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 1
Agenda
1.   Projektkontext

2.   Projektspezifische Anforderungen

3.   Überblick Vorgehen
      Anforderungsanalyse mit BPMN 2.0
      Service Spezifikation mit BPMN 2.0
      Realisierung mit BPMN 2.0


4.   Zusammenfassung




               Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 2
Projektkontext

 Große deutsche Behörde mit Sitz in Nürnberg mit ca.
  120.000 Anwendern
 Bereitstellung eines Basisdienstes und Integration in
  verschiedene Fachverfahren
 Berücksichtigung des SOA Service Gedanken
 Teil eines SOA Einführungsprogramms
 Laufzeit: 10 Monate
 Teamgröße: 10 Personen




            Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 3

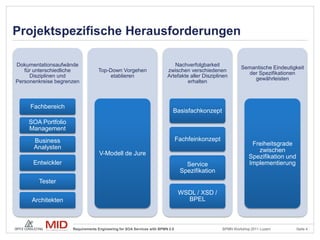

Projektspezifische Herausforderungen

Dokumentationsaufwände                                                     Nachverfolgbarkeit
                                                                                                          Semantische Eindeutigkeit
   für unterschiedliche           Top-Down Vorgehen                     zwischen verschiedenen
                                                                                                            der Spezifikationen
     Disziplinen und                   etablieren                       Artefakte aller Disziplinen
                                                                                                              gewährleisten
Personenkreise begrenzen                                                         erhalten



     Fachbereich
                                                                           Basisfachkonzept
    SOA Portfolio
    Management
      Business                                                                 Fachfeinkonzept
                                                                                                               Freiheitsgrade
      Analysten                                                                                                  zwischen
                                   V-Modell de Jure
                                                                                                              Spezifikation und
      Entwickler                                                                  Service                     Implementierung
                                                                                Spezifikation
        Tester
                                                                                WSDL / XSD /
      Architekten                                                                 BPEL



                     Requirements Engineering for SOA Services with BPMN 2.0                     BPMN Workshop 2011 Luzern        Seite 4

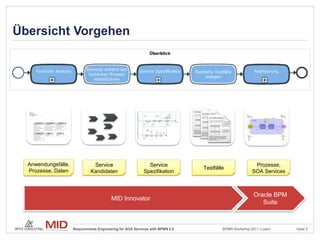

Übersicht Vorgehen




  Anwendungsfälle,             Service                       Service                                   Prozesse,
                                                                               Testfälle
  Prozesse, Daten             Kandidaten                   Spezifikation                              SOA Services



                                                                                                       Oracle BPM
                                         MID Innovator
                                                                                                          Suite



                     Requirements Engineering for SOA Services with BPMN 2.0           BPMN Workshop 2011 Luzern     Seite 5

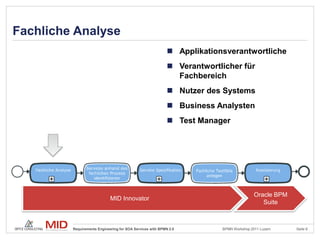

Fachliche Analyse
                                                             Applikationsverantwortliche
                                                             Verantwortlicher für
                                                              Fachbereich
                                                             Nutzer des Systems
                                                             Business Analysten
                                                             Test Manager




                                                                                         Oracle BPM
                             MID Innovator
                                                                                            Suite



         Requirements Engineering for SOA Services with BPMN 2.0         BPMN Workshop 2011 Luzern    Seite 6

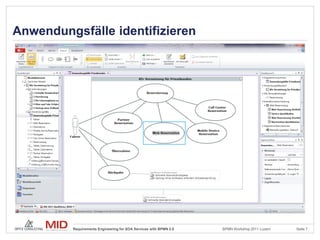

Anwendungsfälle identifizieren




         Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 7

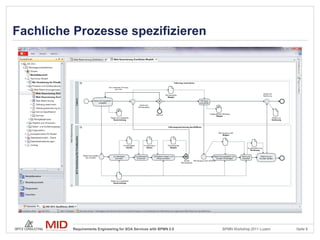

Fachliche Prozesse spezifizieren




         Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 8

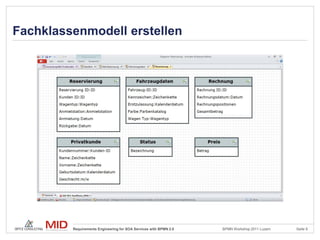

Fachklassenmodell erstellen




         Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 9
Service Identifikation
                                                              Applikationsverantwortliche
                                                              Business Analysten
                                                              Architekten
                                                              SOA Portfolio Management




                                                                                         Oracle BPM
                             MID Innovator
                                                                                            Suite



          Requirements Engineering for SOA Services with BPMN 2.0         BPMN Workshop 2011 Luzern   Seite 10
Service Identifikation




                     calculate-          find-                                                          sendMail-
                     StatusBy-           Available-                                createInvoice        withAttach-
   getCustomer-      Customer-           CarsBy-                                                        ment
   DataByID          Data                Status




                  Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern             Seite 11
Service Identifikation




                     calculate-                     createInvoice                  sendMail-
                     StatusBy-                                                     withAttach-
                     Customer-                                                     ment
                     Data
  getCustomer-
  DataByID                                            find-
                                                      Available-
                                                      CarsBy-
                                                      Status


                 Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 12
Service Identifikation




Customer Information Service                        Accounting Service            Notification Service


                      calculate-                     createInvoice                  sendMail-
                      StatusBy-                                                     withAttach-
                      Customer-                                                     ment
                      Data
   getCustomer-
   DataByID                                            find-
                                                       Available-
                                                       CarsBy-
                                                       Status


                  Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 13

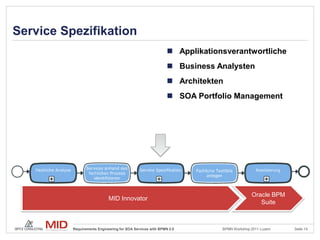

Service Spezifikation
                                                              Applikationsverantwortliche
                                                              Business Analysten
                                                              Architekten
                                                              SOA Portfolio Management




                                                                                         Oracle BPM
                             MID Innovator
                                                                                            Suite



          Requirements Engineering for SOA Services with BPMN 2.0         BPMN Workshop 2011 Luzern   Seite 14
Service Spezifikation
     Nachrichten identifizieren und Reihenfolge bestimmen




           Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 15
Service Spezifikation

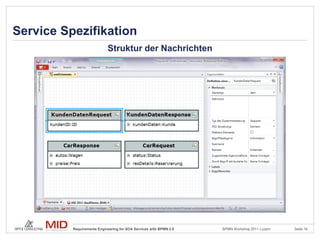

                            Struktur der Nachrichten




          Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 16
Service Spezifikation

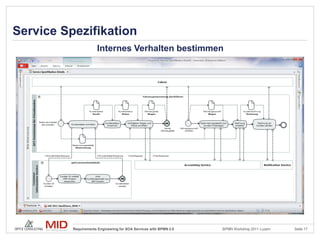

                       Internes Verhalten bestimmen




          Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 17
Service Spezifikation




          Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 18
Realisierung
                                                             Architekten
                                                             Entwickler




                                                                                          Oracle BPM
                            MID Innovator
                                                                                             Suite



         Requirements Engineering for SOA Services with BPMN 2.0           BPMN Workshop 2011 Luzern   Seite 19
Generierung von IT Artefakten und Reports




         Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 20
Realisierung mit BPMN 2.0




         Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 21
Zusammenfassung

Dokumentationsaufwände                                Nachverfolgbarkeit
   für unterschiedliche        Modellbasierter Ansatz mit BPMN 2 & UML
                                Top-Down Vorgehen   zwischen verschiedenen
                                                                           Semantische Eindeutigkeit
                                                                                                               der Spezifikationen
     Disziplinen und                     etablieren                     Artefakte aller Disziplinen
                                                                                                                 gewährleisten
Personenkreise begrenzen                                                         erhalten


                              Generierung von IT Artefakten und Reports
     Fachbereich
                                                                           Basisfachkonzept
    SOA Portfolio
    Management
                                 Repository - basiertes Modellierungstool
      Business                                                                 Fachfeinkonzept
                                                                                                               Freiheitsgrade
      Analysten                                                                                                  zwischen
                                   V-Modell de Jure
                                                                                                              Spezifikation und
      Entwickler                                   Service                                                    Implementierung
                      Verknüpfung von Anforderungen und Spezifikationen
                                                                                Spezifikation
        Tester
                                                                          WSDL / XSD /
      Architekten          Contract First Gedanke                      bei Service Spezifikation
                                                                             BPEL



                     Requirements Engineering for SOA Services with BPMN 2.0                     BPMN Workshop 2011 Luzern       Seite 22
Fragen und Antworten




         Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 23
Vorstellung

              Wir bieten über 2 Jahrzehnte Erfahrung in modellbasiertem
              Software Engineering für unterschiedlichste Anwendungsszenarien
        Björn Hardegen
                     Consultant
                     b.hardegen@mid.de
        MID – the modeling company
                     Mittelständisches Deutsches Unternehmen mit über 100 Mitarbeitern
                     4 Büros in Nürnberg, München, Stuttgart und Köln
                     Plattformunabhängiger Werkzeugentwickler
                      mit umfangreichem Serviceportfolio und Methodikspezialist
                     Mehr als 2 Jahrzehnte Erfahrung mit 20.000 Installationen
                      unserer Modellierungsplattform Innovator bei mehr als 600 Kunden
                     Modellierungsplattform Innovator
                                  Geschäftsprozessmodellierung auf Basis der BPMN und UML
                                  Objektorientierte Modellierung mit SysML/UML und Codegenerierung für C,C++, C#, Java
                                  Strukturierte Modellierung mit SA/SD und Codegenerierung für C
                                  Datenmodellierung für alle gängigen RDBMS

© 2010 MID GmbH, Andreas Ditze                                                                                            24
Kontakt
Dr. Gregor Scheithauer
Senior Consultant
gregor.scheithauer@opitz-consulting.com
+49 89 680098-1483
+49 173 7279433

OPITZ CONSULTING München GmbH
Weltenburger Straße 4 - D-81677 München




                   Requirements Engineering for SOA Services with BPMN 2.0   BPMN Workshop 2011 Luzern   Seite 25
Märkte                  Kunden                                               Leistungs-              Fakten
                                                                             angebot
Java                   Branchen-                                           IT-Strategie           Gründung 1990
SOA                     übergreifend                                        Beratung               400 Mitarbeiter
ORACLE                 Über 600                                            Implementierung        8 Standorte in
BI/DWH                  Kunden                                              Betrieb                 D/PL
Outtasking                                                                  Training
                      Industrie / Versorger /          Handel / Logistik /
                        Telekommunikation              Dienstleistungen
                                        29%            29%




                                                42%
                                     Öffentliche Auftraggeber /
                                    Banken & Versicherungen /
                                       Vereine & Verbände




              Requirements Engineering for SOA Services with BPMN 2.0                      BPMN Workshop 2011 Luzern   Seite 26
