1. Intelliact AG
Siewerdtstrasse8
CH-8050 Zürich
Tel.+41 (44) 315 67 40
Mailmail@intelliact.ch
Webhttp://www.intelliact.ch
ECAD und PDM –Integrationsmöglichkeiten
Patrick Henseler, Martin Probst, 01.12.2014
INTELLIACT
PLM OPEN HOURS

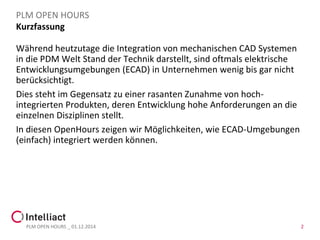

2. Kurzfassung
PLM OPEN HOURS
Während heutzutage die Integration von mechanischen CAD Systemen in die PDM Welt Stand der Technik darstellt, sind oftmals elektrische Entwicklungsumgebungen (ECAD) in Unternehmen wenig bis gar nicht berücksichtigt.
Dies steht im Gegensatz zu einer rasanten Zunahme von hoch- integrierten Produkten, deren Entwicklung hohe Anforderungen an die einzelnen Disziplinen stellt.
In diesen OpenHourszeigen wir Möglichkeiten, wie ECAD-Umgebungen (einfach) integriert werden können.
PLM OPEN HOURS _ 01.12.2014 2

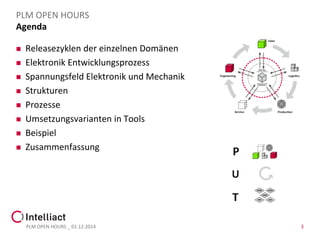

3. Agenda
PLM OPEN HOURS
Releasezyklender einzelnen Domänen
Elektronik Entwicklungsprozess
Spannungsfeld Elektronik und Mechanik
Strukturen
Prozesse
Umsetzungsvarianten in Tools
Beispiel
Zusammenfassung
PLM OPEN HOURS _ 01.12.2014 3

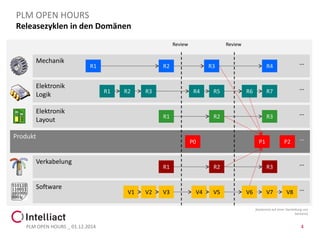

4. Releasezyklenin den Domänen
PLM OPEN HOURS _ 01.12.2014
Software
Verkabelung
Produkt
Elektronik
Layout
Elektronik
Logik
Mechanik
R1
R2
R3
R1
R2
R3
R1
R2
R3
R1
R2
R3
V1
V2
V3
R4
R4
R5
R6
R7
V4
V5
V6
V7
V8
…
…
…
…
…
…
Review
Review
P1
P2
[basierend auf einer Darstellung von Siemens]
P0
PLM OPEN HOURS
4

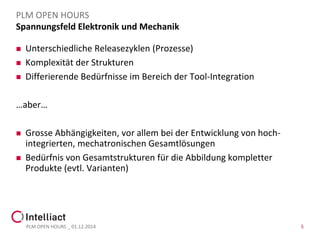

5. SpannungsfeldElektronikund Mechanik
PLM OPEN HOURS
Unterschiedliche Releasezyklen(Prozesse)
Komplexität der Strukturen
Differierende Bedürfnisse im Bereich der Tool-Integration
…aber…
Grosse Abhängigkeiten, vor allem bei der Entwicklung von hoch- integrierten, mechatronischen Gesamtlösungen
Bedürfnis von Gesamtstrukturen für die Abbildung kompletter Produkte (evtl. Varianten)
PLM OPEN HOURS _ 01.12.2014 5

6. Elektrik
Komponenten
Symbol, Footprint, Spice, IBIS, 3D, etc.
Schema
PCB (2D, 3D)
Stückliste
Produktionsdaten
Gerber
NC Drill
Etc.
Mechanik
Modell, Baugruppe
Zeichnung, Zusammenstellzeichnung
Artikel
Stückliste
PLM OPEN HOURS _ 01.12.2014
Informationsobjekte in den Domänen
PLM OPEN HOURS
IBIS: Input/output Buffer Information Specification
SPICE: Simulation Program with Integrated Circuit Emphasis
6

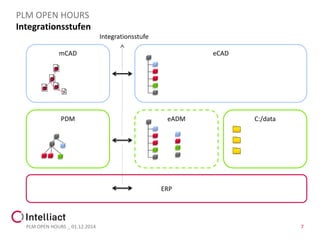

7. Integrationsstufen
PLM OPEN HOURS
PLM OPEN HOURS _ 01.12.2014
PDM
mCAD
eCAD
eADM
C:/data
ERP
Integrationsstufe
7

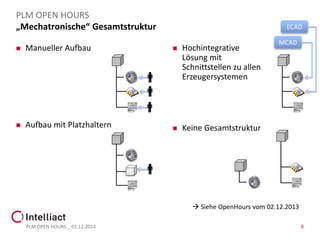

8. „Mechatronische“ Gesamtstruktur
ManuellerAufbau
AufbaumitPlatzhaltern
PLM OPEN HOURS
Hochintegrative Lösung mit Schnittstellen zu allen Erzeugersystemen
KeineGesamtstruktur
ECAD
MCAD
PLM OPEN HOURS _ 01.12.2014 8
SieheOpenHoursvom02.12.2013

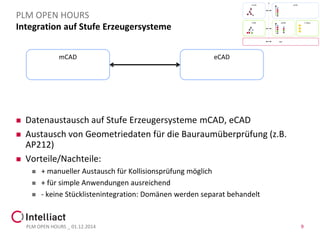

9. Integration auf StufeErzeugersysteme
Datenaustausch auf Stufe Erzeugersysteme mCAD, eCAD
Austausch von Geometriedaten für die Bauraumüberprüfung (z.B. AP212)
Vorteile/Nachteile:
+ manueller Austausch für Kollisionsprüfung möglich
+ für simple Anwendungen ausreichend
-keine Stücklistenintegration: Domänen werden separat behandelt
PLM OPEN HOURS _ 01.12.2014 9
PLM OPEN HOURS
mCAD
eCADPDM mCAD eCAD eADM C:/data ERP

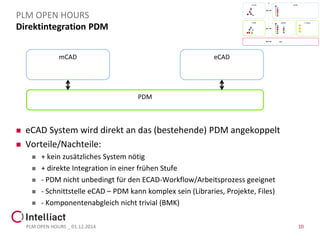

10. DirektintegrationPDM
PLM OPEN HOURS
PLM OPEN HOURS _ 01.12.2014
PDM
10
eCADSystem wird direkt an das (bestehende) PDM angekoppelt
Vorteile/Nachteile:
+ kein zusätzliches System nötig
+ direkte Integration in einer frühen Stufe
-PDM nicht unbedingt für den ECAD-Workflow/Arbeitsprozess geeignet
-Schnittstelle eCAD–PDM kann komplex sein (Libraries, Projekte, Files)
-Komponentenabgleich nicht trivial (BMK)
mCAD
eCADPDM mCAD eCAD eADM C:/data ERP

11. Integration in PDM überADM
PLM OPEN HOURS
PLM OPEN HOURS _ 01.12.2014
PDM
11
eCADSystem wird über ein ECAD-nahes ADM an das PDM angekoppelt
Vorteile/Nachteile:
+ dedizierteVerwaltungssystemefürdie verschiedenenAnwendungsbereiche(optimaleUnterstützungder eCADArbeitsweise)
+ relativniedrigeKomplexitätder SchnittstellezwischeneADMund PDM
+ StücklistenwerdenausSichtdes Entwicklungsprozesses“früh” integriert
-zweiVerwaltungssysteme(Lizenzen, Wartung, etc.)
mCAD
eCAD
eADM
PDM
mCAD eCAD
eADM C:/data
ERP

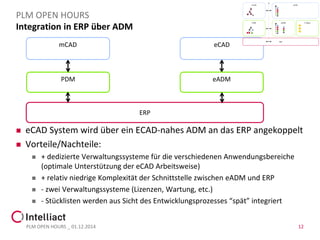

12. Integration in ERP über ADM
PLM OPEN HOURS
PLM OPEN HOURS _ 01.12.2014
PDM
12
 eCAD System wird über ein ECAD-nahes ADM an das ERP angekoppelt
 Vorteile/Nachteile:
 + dedizierte Verwaltungssysteme für die verschiedenen Anwendungsbereiche
(optimale Unterstützung der eCAD Arbeitsweise)
 + relativ niedrige Komplexität der Schnittstelle zwischen eADM und ERP
 - zwei Verwaltungssysteme (Lizenzen, Wartung, etc.)
 - Stücklisten werden aus Sicht des Entwicklungsprozesses “spät” integriert
mCAD eCAD
eADM
PDM
mCAD eCAD
eADM C:/data
ERP
ERP

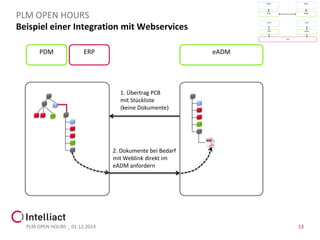

13. Beispiel einer Integration mit Webservices
PLM OPEN HOURS _ 01.12.2014
PLM OPEN HOURS
13
PDM
eADM
1. Übertrag PCB
mit Stückliste
(keine Dokumente)
ERP
2. Dokumente bei Bedarf
mit Weblink direkt im
eADManfordern

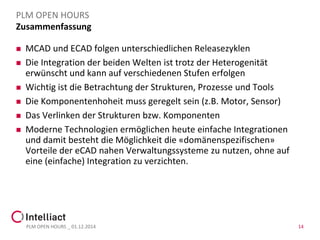

14. Zusammenfassung
MCAD und ECAD folgen unterschiedlichen Releasezyklen
Die Integration der beiden Welten ist trotz der Heterogenität erwünscht und kann auf verschiedenen Stufen erfolgen
Wichtig ist die Betrachtung der Strukturen, Prozesseund Tools
Die Komponentenhoheit muss geregelt sein (z.B. Motor, Sensor)
Moderne Technologien ermöglichen heute einfache Integrationen und damit besteht die Möglichkeit die «domänenspezifischen» Vorteile der eCADnahen Verwaltungssysteme zu nutzen, ohne auf eine (einfache) Integration zu verzichten.
PLM OPEN HOURS _ 01.12.2014
PLM OPEN HOURS
14
