Besuchen Sie die nächste PLM Open Hour! Mehr Informationen und Termine: https://intelliact.ch/events/plm-open-hours **** Aufgrund des positiven Feedbacks zur letzten Open Hour und der vermehrt technischen und inhaltlichen Fragen zur Vorgehensweise in einer CAD-Datenmigration, greifen wir dieses Thema erneut auf. Die unterschiedlichen CAD-Objekte stellen unterschiedliche Anforderungen an die Extraktion aus dem Quellsystem, die Konvertierung der CAD-Daten, sowie den Import ins Zielsystem. In dieser PLM Open Hour haben Sie erfahren, was bei den einzelnen Schritten einer PDM-Datenmigration mit CAD-Wechsel zu beachten ist und wie Intelliact Kunden erfolgreich in diesem Unterfangen unterstützen konnte.

1. Intelliact AG
Siewerdtstrasse 8
CH-8050 Zürich
T. +41 (44) 315 67 40
mail@intelliact.ch
www.intelliact.ch
PDM Daten-Migration mit CAD-Wechsel
Wichtige Aspekte und Vorgehensweisen
Dr. Martin Bichsel, Thomas Lutz, Lukas Haas, 06. September 2021
INTELLIACT AG
PLM Open Hour

2. Zentrale Themen der PLM Open Hour vom 7. Juni
Ausgangslage/Gründe für eine CAD Daten Migration
Lohnt sich eine Umstellung?
Mögliche Vorgehensweisen
Mögliche Konvertierungsverfahren
Prozesse im Konvertierungsvorgang
Herausforderungen
Zusammenfassung
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
2

3. Mögliche Vorgehensweisen
Inkrementelle Konvertierung
– Bei Bedarf
Koexistenz
– Integration im CAD-Zielsystem mittels internem Solver
Big Bang
Mischformen
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
3

4. Mögliche Vorgehensweisen, Problematik
Inkrementelle Konvertierung
Koexistenz
Big Bang
Mischformen
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
4

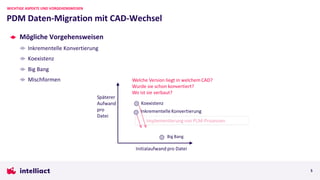

5. Mögliche Vorgehensweisen
Inkrementelle Konvertierung
Koexistenz
Big Bang
Mischformen
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
5

6. Migration der Hüllgeometrie
Geometrie wird aus dem Quellsystem übernommen
Konstruktionsinformation geht grösstenteils verloren
Featurebasierte Migration
Geometrie wird im Zielsystem analog zum Quellsystem konstruiert
Historie der Konstruktionselemente wird ins Zielsystem übernommen
– Feature 1: Quader, definiert durch die Parameter l,b,h
– Feature 2: Bohrung,definiert durch die Abstände x,y und Durchmesser d
Vorteile
– Änderungen sind einfacher
– Assoziativität
– Besonderheiten wie Familien Tabellen,
Gewinde, etc. werden mit konvertiert
Nachteil
– Schwieriger und damit fehleranfälliger, langsamer und kostenintensiver
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
6

7. Konvertierungsverfahren
Manuelles Neumodellieren
– Intern oder extern
Automatisch, featurebasiert
– Via Konvertierungstool
– Via gemeinsamen Kernel (z.B. Parasolid)
– Vorteil: Assoziativität, Zeichnungen
– Nachteil: zusätzliche Lizenzkosten, Laufzeit
Automatisch, hüllgeometriebasiert (BREP)
– Z.B. via STEP, IGES, DXF
– Feature Recognition in Zielsystem (je nach CAD)
Neutralformat
– z.B. PDF,DXF, STEP
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
7

8. Typische Prozesse für die Konvertierung
Testing
– Sheet Metal bending
– Schweissen
– Freiformen
– Rohmaterialmapping
– Gravuren
– Lochmuster
– Explosionszeichnungen
– …
Setup (Parametrisierung)
– Gewindemapping
– Sheet Metal
– Schweissen
– …
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
8
Unternehmensspezifisch
Projektlaufzeit reservieren
für die Korrektur von
Problemen

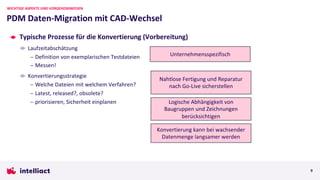

9. Typische Prozesse für die Konvertierung (Vorbereitung)
Laufzeitabschätzung
– Definition von exemplarischen Testdateien
– Messen!
Konvertierungsstrategie
– Welche Dateien mit welchem Verfahren?
– Latest, released?, obsolete?
– priorisieren, Sicherheit einplanen
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
9
Konvertierung kann bei wachsender
Datenmenge langsamer werden
Unternehmensspezifisch
Logische Abhängigkeit von
Baugruppen und Zeichnungen
berücksichtigen
Nahtlose Fertigung und Reparatur
nach Go-Live sicherstellen

10. Typische Prozesse für die Konvertierung (Durchführung)
Export der Daten aus dem Quellsystem
– Metadaten
– Dateien
Analyse
– Referenzen der Baugruppen, Zeichnungen, Parts
– Fehlende Referenzen
Konvertierung(en)
– Management und Fütterung der Tools
– Überwachung des Fortschrittes
– Überwachung der Fehler
Import ins Zielsystem
– Metadaten
– Dateien
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
10
Datenqualität im Quellsystem
wird oft überschätzt
=> Zusätzliche Datenquellen!
Fehler führen zu Folgefehlern
Oft nicht Teil der
Konvertierungstools

11. Übergreifende Prozesse
Reviewing
Verwaltung von Metadaten
– Migration der Metadaten
Einbindung in den Änderungsprozess
– Anpassung des Änderungsprozesses in Zielsystem
Einbindung in den Fertigungsprozess
– Spezifikation des Prozesses zur Erstellung von Artikeln und Stücklisten
– Implementierung des Dokument-Artikel-Prozesses in Zielsystem
– Anpassung von Schnittstellen
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
11
Nahtlose Integration in die
Neukonstruktion
Insbesondere Mischformen
abdecken

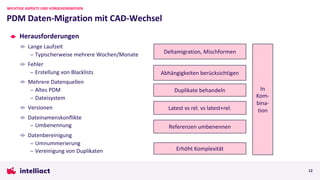

12. Herausforderungen
Lange Laufzeit
– Typischerweise mehrere Wochen/Monate
Fehler
– Erstellung von Blacklists
Mehrere Datenquellen
– Altes PDM
– Dateisystem
Versionen
Dateinamenskonflikte
– Umbenennung
Datenbereinigung
– Umnummerierung
– Vereinigung von Duplikaten
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
12
Deltamigration, Mischformen
Duplikate behandeln
Erhöht Komplexität
Latest vs rel. vs latest+rel.
In
Kom-
bina-
tion
Abhängigkeiten berücksichtigen
Referenzen umbenennen

13. Erfahrungen
Verschiedene featurebasierte Konvertierprojekte erfolgreich durchgeführt
– abgeglichen mit der PLM-Strategie
– Teil einer umfassenden Datenmigration (Metadaten, Dokumentstruktur, Artikel, Artikel-
Dokument-Verknüfung)
Testphase ist sehr wichtig
– In Zusammenarbeit mit dem Toolanbieter konnte die Konvertierqualität deutlich verbessert
werden
Laufzeit wurde trotz initialer Laufzeitmessungen etwas unterschätzt
– Grosse Baugruppen und Zeichnungen brauchen überdurchschnittlich lange
– Konvertierung wird mit wachsender Datenbasis langsamer
Datenqualität entsprach den Erwartungen und den initialen Tests
– Featurebasierte Datenkonvertierung ermöglicht das nahtlose Weiterbearbeiten der Daten
– Mit Fehlern muss gerechnet werden
– Zeichnungen auch als PDF migrieren
– Migrierte Daten gut in den Änderungsprozess im Zielsystem integrieren
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
13

14. Zusammenfassung
Die Konvertierungsstrategie muss in Einklang mit den Prozessen im Zielsystem sein
Tendenz geht in Richtung featurebasierter Konvertierung
Eine CAD-Konvertierung ist komplex und dauert lange
Intelliact hat eine reichen Erfahrungsschatz
PDM Daten-Migration mit CAD-Wechsel
WICHTIGE ASPEKTE UND VORGEHENSWEISEN
14
