PLM-Architektur der Zukunft
Dr. Martin Probst, Lukas Haas, 10. Mai 2021
PLM OPEN HOUR
Wie Unternehmen effizienter Daten bereitstellen
Interne Prozesse
Schnittstelle zum Kunden

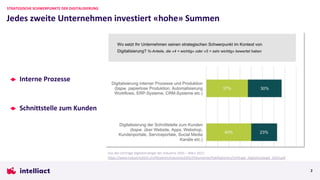

Jedes zweite Unternehmen investiert «hohe» Summen
STRATEGISCHE SCHWERPUNKTE DER DIGITALISIERUNG
2
Aus der Umfrage Digitalstrategie der Industrie 2025 – März 2021:
https://www.industrie2025.ch/fileadmin/industrie2025/Dokumente/Publikationen/Umfrage_Digitalstrategie_2020.pdf

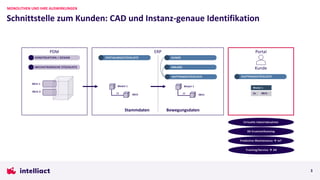

Schnittstelle zum Kunden: CAD und Instanz-genaue Identifikation
MONOLITHEN UND IHRE AUSWIRKUNGEN
3
ERP
PDM
FERTIGUNGSSTÜCKLISTE
MECHATRONISCHE STÜCKLISTE
Stammdaten Bewegungsdaten
KONSTRUKTION / DESIGN
0815
Modul 1
2X
AUFTRAGSSTÜCKLISTE
0815
Modul 1
2X
KUNDE
ANLAGE Kunde
Portal
AUFTRAGSSTÜCKLISTE
0815-1
0815-2
Virtuelle Inbetriebnahme
3D Ersatzteilkatalog
Predictive Maintenance à IoT
Training/Service à AR
Modul 1
2x 0815

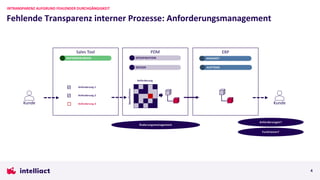

Fehlende Transparenz interner Prozesse: Anforderungsmanagement
INTRANSPARENZ AUFGRUND FEHLENDER DURCHGÄNGIGKEIT
4
ERP
PDM
ANGEBOT
DESIGN
SPEZIFIKATION
Sales Tool
Anforderung 1
Anforderung 3
Anforderung 2
ANFORDERUNGEN
Anforderung
Spezifikation
AUFTRAG
Kunde Kunde
Anforderungen?
Funktionen?
Änderungsmanagement
Portal

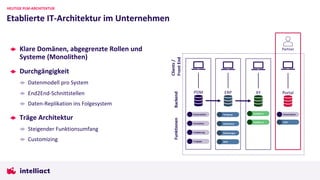

Klare Domänen, abgegrenzte Rollen und
Systeme (Monolithen)
Durchgängigkeit
Datenmodell pro System
End2End-Schnittstellen
Daten-Replikation ins Folgesystem
Träge Architektur
Steigender Funktionsumfang
Customizing
Etablierte IT-Architektur im Unternehmen
HEUTIGE PLM-ARCHITEKTUR
ERP
PDM XY
Partner
Fertigung
Kalkulation
Rechnungen
SCM
Funktion 1
Funktion 2
Konstruktion
Simulation
Validierung
Freigabe
Backend
Clients
/
Front
End
Funktionen
Konstruktion
SCM

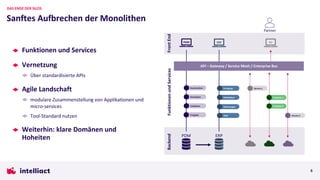

Sanftes Aufbrechen der Monolithen
DAS ENDE DER SILOS
6
PDM
Fertigung
ERP
Kalkulation
Rechnungen
SCM
Service 1
Backend
Funktionen
und
Services
Front
End
XY
Funktion 1
Funktion 2
PDM
Konstruktion
Simulation
Validation
Freigabe
ERP
Funktionen und Services
Vernetzung
Über standardisierte APIs
Agile Landschaft
modulare Zusammenstellung von Applikationen und
micro-services
Tool-Standard nutzen
Weiterhin: klare Domänen und
Hoheiten
API – Gateway / Service Mesh / Enterprise Bus
Partner
Service 2
Update-und erneuerungsfähig
Kohärente, austauschbare Funktionsblöcke
Konfigurierbar (kein Customizing)
Gut vernetzt
Out of Box verfügbare APIs
Funktion > ∑ Einzelfunktionen
Einfach skalierbar
Garantierte Verfügbarkeit
Automatisierbar und ferngesteuert
Entwickelt um ferngesteuert zu werden
Weg vom Client

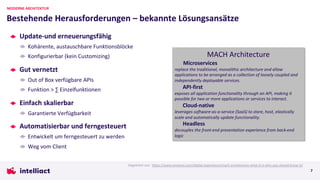

Bestehende Herausforderungen – bekannte Lösungsansätze
MODERNE ARCHITEKTUR
MACH Architecture
Microservices
replace the traditional, monolithic architecture and allow
applications to be arranged as a collection of loosely coupled and
independently deployable services.
API-first
exposes all application functionality through an API, making it
possible for two or more applications or services to interact.
Cloud-native
leverages software-as-a-service (SaaS) to store, host, elastically
scale and automatically update functionality.
Headless
decouples the front-end presentation experience from back-end
logic
Abgeleitet aus: https://www.cmswire.com/digital-experience/mach-architecture-what-it-is-why-you-should-know-it/
7

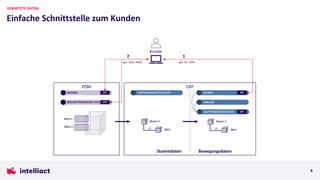

Einfache Schnittstelle zum Kunden
VERNETZTE DATEN
8
ERP
PDM
FERTIGUNGSSTÜCKLISTE
MECHATRONISCHE STÜCKLISTE
Stammdaten Bewegungsdaten
DESIGN
0815
Modul 1
2X
AUFTRAGSSTÜCKLISTE
0815
Modul 1
2X
KUNDE
ANLAGE
0815-1
0815-2
API
API
API
API
1
Kunde
2
get ID, Date
get CAD, BOM

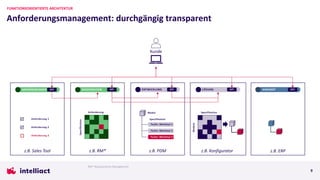

Anforderung 3
SPEZIFIKATION
Anforderungsmanagement: durchgängig transparent
FUNKTIONSORIENTIERTE ARCHITEKTUR
9
z.B. ERP
z.B. PDM
ENTWICKLUNG
z.B. Sales Tool
Anforderung 1
Anforderung 2
ANFORDERUNGEN
Spezifikation
API
Kunde
API ANGEBOT
z.B. RM*
Anforderung
Spezifikation
RM* Requirements Management
LÖSUNG
API
z.B. Konfigurator
Spezifikation
Module
Modul
API
API
Techn. Merkmal 1
Techn. Merkmal 2
Techn. Merkmal 3

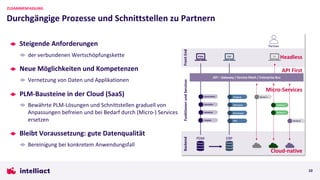

Steigende Anforderungen
der verbundenen Wertschöpfungskette
Neue Möglichkeiten und Kompetenzen
Vernetzung von Daten und Applikationen
PLM-Bausteine in der Cloud (SaaS)
Bewährte PLM-Lösungen und Schnittstellen graduell von
Anpassungen befreien und bei Bedarf durch (Micro-) Services
ersetzen
Bleibt Voraussetzung: gute Datenqualität
Bereinigung bei konkretem Anwendungsfall
Durchgängige Prozesse und Schnittstellen zu Partnern
ZUSAMMENFASSUNG
10
PDM
Fer$gung
ERP
Kalkulation
Rechnungen
SCM
Service 1
Backend
Funktionen
und
Services
Front
End
XY
Funktion 1
Funktion 2
PDM
Konstruktion
Simulation
Validation
Freigabe
ERP
API – Gateway / Service Mesh / Enterprise Bus
Partner
Service 2
Cloud-native
Micro-Services
API First
Headless
Melden Sie sich jetzt zur nächsten «PLM Open Hour» an
11
NÄCHSTE PLM OPEN HOUR
https://intelliact.ch/events/plm-open-hours
Lukas Haas
Senior Consultant
MSc ETH Masch.-Ing.
+41 44 315 67 40
haas@intelliact.ch
Nehmen Sie Kontakt mit uns auf
WAS SIND IHRE HERAUSFORDERUNGEN?
12
Dr. Martin Probst
Senior Consultant
Dipl. Masch.-Ing. ETH, EMBA
+41 44 315 67 40
probst@intelliact.ch
