1. Intelliact AG
Siewerdtstrasse 8
CH-8050 Zürich
T. +41 (44) 315 67 40
mail@intelliact.ch
www.intelliact.ch
ELMA Electronic AG
Dr. Patrick Henseler, Dr. Martin Probst, Andreas Rückauer, 11. April 2022
OPEN HOURS
Cloud-PLM mit modernen Interfaces

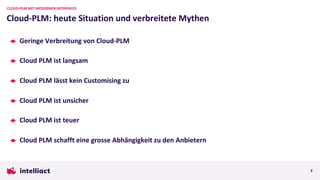

2. Geringe Verbreitung von Cloud-PLM
Cloud PLM ist langsam
Cloud PLM lässt kein Customising zu
Cloud PLM ist unsicher
Cloud PLM ist teuer
Cloud PLM schafft eine grosse Abhängigkeit zu den Anbietern
Cloud-PLM: heute Situation und verbreitete Mythen
CLOUD-PLM MIT MODERNEN INTERFACES
2

3. Wie sieht eine moderne Cloud PLM Architektur aus?
Wie interagieren Cloud Applikationen mit den anderen Unternehmenssystemen?
Erste Erfahrungen aus dem produktiven Betrieb: Einordnung der Mythen
Inhaltliche Schwerpunkte
CLOUD-PLM MIT MODERNEN INTERFACES
3

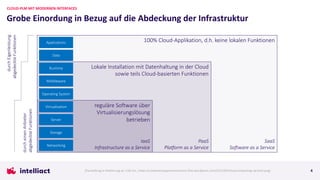

4. Grobe Einordung in Bezug auf die Abdeckung der Infrastruktur
CLOUD-PLM MIT MODERNEN INTERFACES
4
100% Cloud-Applikation, d.h. keine lokalen Funktionen
Lokale Installation mit Datenhaltung in der Cloud
sowie teils Cloud-basierten Funktionen
reguläre Software über
Virtualisierungslösung
betrieben
Networking
Storage
Server
Virtualisation
Opera4ng System
Middleware
Runtime
Data
Applications
durch
Eigenleistung
abgedeckte
Funk3onen
SaaS
Software as a Service
IaaS
Infrastructure as a Service
PaaS
Pla3orm as a Service
[Darstellung in Anlehnung an: CSSI Inc., https://computersupportservicesinc.files.wordpress.com/2015/03/cloud-computing-variants.png]
durch
einen
Anbieter
abgedeckte
Funktionen

5. 5
OPEN HOURS

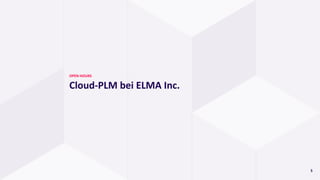

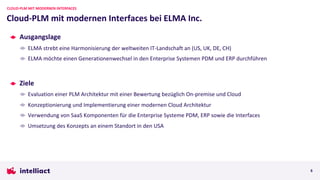

Cloud-PLM bei ELMA Inc.

6. Ausgangslage
ELMA strebt eine Harmonisierung der weltweiten IT-Landschaft an (US, UK, DE, CH)
ELMA möchte einen Generationenwechsel in den Enterprise Systemen PDM und ERP durchführen
Ziele
Evaluation einer PLM Architektur mit einer Bewertung bezüglich On-premise und Cloud
Konzeptionierung und Implementierung einer modernen Cloud Architektur
Verwendung von SaaS Komponenten für die Enterprise Systeme PDM, ERP sowie die Interfaces
Umsetzung des Konzepts an einem Standort in den USA
Cloud-PLM mit modernen Interfaces bei ELMA Inc.
CLOUD-PLM MIT MODERNEN INTERFACES
6

7. Systemarchitektur
CLOUD-PLM MIT MODERNEN INTERFACES
7
PDM
ERP1.2
PIM
ERP 1.1
Interface
Artikel-Info-App
Auth
mCAD 1
eCAD
mCAD 2
MS Office
mCAD 3

8. 8
OPEN HOURS

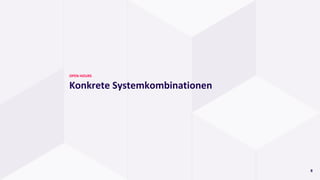

Konkrete Systemkombinationen

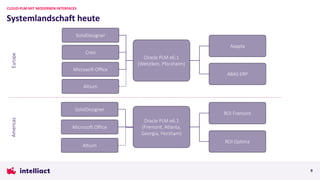

9. Systemlandschaft heute
CLOUD-PLM MIT MODERNEN INTERFACES
9
Oracle PLM e6.1
(Wetzikon, Pforzheim)
Europe
Americas
Oracle PLM e6.1
(Fremont, Atlanta,
Georgia, Horsham)
Axapta
ABAS ERP
ROI Fremont
SolidDesigner
Microsoft Office
Creo
SolidDesigner
Altium
Altium
ROI Optima
MicrosoO Office

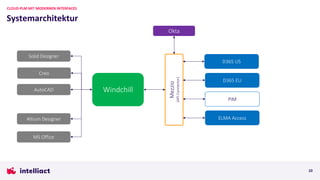

10. Systemarchitektur
CLOUD-PLM MIT MODERNEN INTERFACES
10
Windchill
D365 EU
PIM
D365 US
Mezzio
(API
Connector)
ELMA Access
Okta
Solid Designer
Altium Designer
Creo
MS Office
AutoCAD

11. Windchill
D365 EU
PIM
D365 US
Mezzio
(API
Connector)
ELMA Access
Okta
Solid Designer
Altium Designer
Creo
MS Office
AutoCAD
Cloud Lösungen für
ERP
PDM
Interface zwischen PDM/ERP
AuthenRfizierung
Momentan noch keine Cloud
Lösungen für
CAD, da Business und
IntegraRonsanforderungen (noch)
nicht vollumfänglich erfüllt
Systemarchitektur
CLOUD-PLM MIT MODERNEN INTERFACES
11
Azure
Azure
PTC (AWS)
ELMA/Azure
Azure
Okta

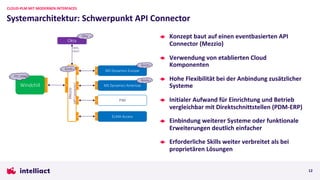

12. Konzept baut auf einen eventbasierten API
Connector (Mezzio)
Verwendung von etablierten Cloud
Komponenten
Hohe Flexibilität bei der Anbindung zusätzlicher
Systeme
Initialer Aufwand für Einrichtung und Betrieb
vergleichbar mit Direktschnittstellen (PDM-ERP)
Einbindung weiterer Systeme oder funktionale
Erweiterungen deutlich einfacher
Erforderliche Skills weiter verbreitet als bei
proprietären Lösungen
Systemarchitektur: Schwerpunkt API Connector
CLOUD-PLM MIT MODERNEN INTERFACES
12
Windchill MS Dynamics Americas
PIM
MS Dynamics Europe
API
API
API
API
Mezzio
(API
Connector)
API
API
API
API
ELMA Access
Okta
API
SAML,
OAuth
API
Azure
Azure
Azure
PTC (AWS)
Okta

13. 13
OPEN HOURS
Aktueller Stand und Fazit

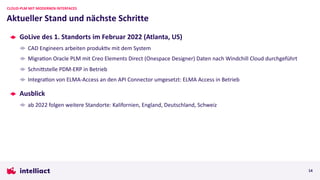

14. GoLive des 1. Standorts im Februar 2022 (Atlanta, US)
CAD Engineers arbeiten produkRv mit dem System
MigraRon Oracle PLM mit Creo Elements Direct (Onespace Designer) Daten nach Windchill Cloud durchgeführt
SchniVstelle PDM-ERP in Betrieb
IntegraRon von ELMA-Access an den API Connector umgesetzt: ELMA Access in Betrieb
Ausblick
ab 2022 folgen weitere Standorte: Kalifornien, England, Deutschland, Schweiz
Aktueller Stand und nächste Schritte
CLOUD-PLM MIT MODERNEN INTERFACES
14

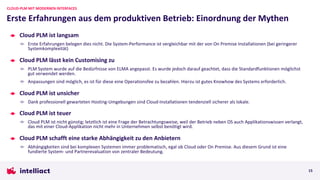

15. Cloud PLM ist langsam
Erste Erfahrungen belegen dies nicht. Die System-Performance ist vergleichbar mit der von On Premise Installationen (bei geringerer
Systemkomplexität)
Cloud PLM lässt kein Customising zu
PLM System wurde auf die Bedürfnisse von ELMA angepasst. Es wurde jedoch darauf geachtet, dass die Standardfunktionen möglichst
gut verwendet werden.
Anpassungen sind möglich, es ist für diese eine Operationsfee zu bezahlen. Hierzu ist gutes Knowhow des Systems erforderlich.
Cloud PLM ist unsicher
Dank professionell gewarteten Hosting-Umgebungen sind Cloud-Installationen tendenziell sicherer als lokale.
Cloud PLM ist teuer
Cloud PLM ist nicht günstig; letztlich ist eine Frage der Betrachtungsweise, weil der Betrieb neben OS auch Applikationswissen verlangt,
das mit einer Cloud-Applikation nicht mehr in Unternehmen selbst benötigt wird.
Cloud PLM schafft eine starke Abhängigkeit zu den Anbietern
Abhängigkeiten sind bei komplexen Systemen immer problematisch, egal ob Cloud oder On Premise. Aus diesem Grund ist eine
fundierte System- und Partnerevaluation von zentraler Bedeutung.
Erste Erfahrungen aus dem produktiven Betrieb: Einordnung der Mythen
CLOUD-PLM MIT MODERNEN INTERFACES
15
