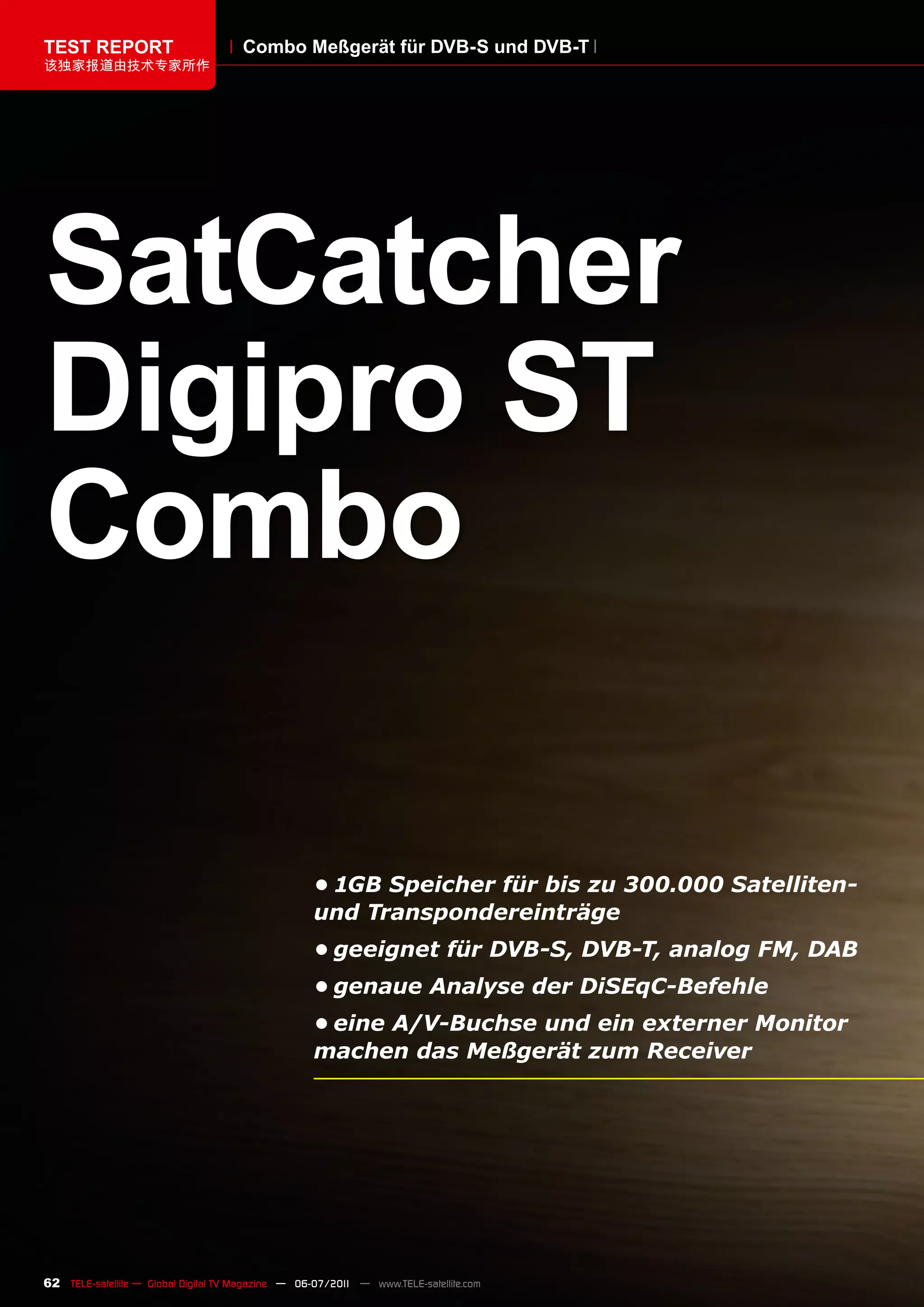

TEST REPORT Combo Meßgerät für DVB-S und DVB-T
该独家报道由技术专家所作

SatCatcher
Digipro ST
Combo

• 1GB Speicher für bis zu 300.000 Satelliten-
und Transpondereinträge
• geeignet für DVB-S, DVB-T, analog FM, DAB
• genaue Analyse der DiSEqC-Befehle
• eine A/V-Buchse und ein externer Monitor
machen das Meßgerät zum Receiver

62 TELE-satellite — Global Digital TV Magazine — 06-07/201 — www.TELE-satellite.com
1

www.TELE-satellite.com — 06-07/201 —
1 TELE-satellite — Global Digital TV Magazine 63

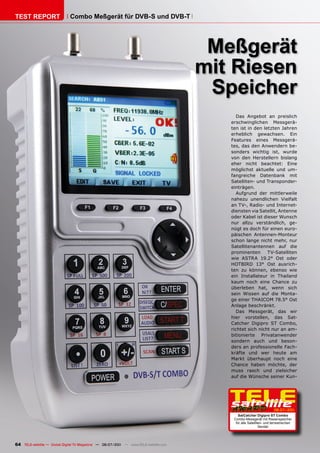

TEST REPORT Combo Meßgerät für DVB-S und DVB-T

Meßgerät
mit Riesen
Speicher
Das Angebot an preislich
erschwinglichen Messgerä-
ten ist in den letzten Jahren
erheblich gewachsen. Ein
Features eines Messgerä-
tes, das den Anwendern be-
sonders wichtig ist, wurde
von den Herstellern bislang
eher nicht beachtet: Eine
möglichst aktuelle und um-
fangreiche Datenbank mit
Satelliten- und Transponder-
einträgen.
Aufgrund der mittlerweile
nahezu unendlichen Vielfalt
an TV-, Radio- und Internet-
diensten via Satellit, Antenne
oder Kabel ist dieser Wunsch
nur allzu verständlich, ge-
nügt es doch für einen euro-
päischen Antennen-Monteur
schon lange nicht mehr, nur
Satellitenantennen auf die
prominenten TV-Satelliten
wie ASTRA 19.2° Ost oder
HOTBIRD 13° Ost ausrich-
ten zu können, ebenso wie
ein Installateur in Thailand
kaum noch eine Chance zu
überleben hat, wenn sich
sein Wissen auf die Monta-
ge einer THAICOM 78.5° Ost
Anlage beschränkt.
Das Messgerät, das wir
hier vorstellen, das Sat-
Catcher Digipro ST Combo,
richtet sich nicht nur an am-
bitionierte Privatanwender
sondern auch und beson-
ders an professionelle Fach-
kräfte und wer heute am
Markt überhaupt noch eine
Chance haben möchte, der
muss rasch und zielsicher
auf die Wünsche seiner Kun-

06-07/201
1

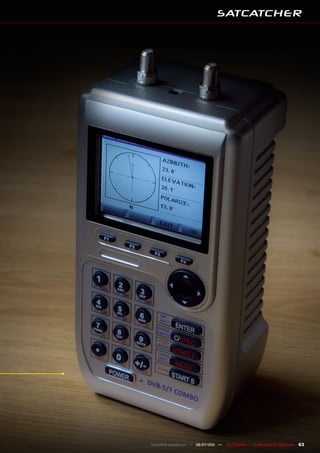

SatCatcher Digipro ST Combo
Combo-Messgerät mit Riesenspeicher
für alle Satelliten- und terrestrischen
Sender

1

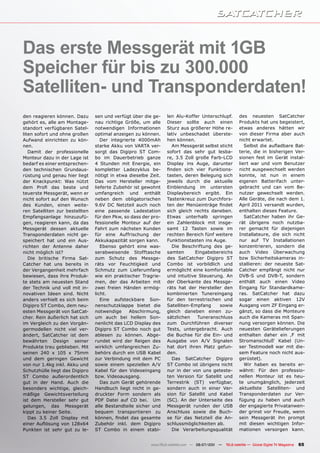

Das erste Messgerät mit 1GB
Speicher für bis zu 300.000
Satelliten- und Transponderdaten!
den reagieren können. Dazu sen und verfügt über die ge- len Alu-Koffer Unterschlupf. des neuesten SatCatcher
gehört es, alle am Montage- nau richtige Größe, um alle Dieser sollte auch einen Produkts hat uns begeistert,
standort verfügbaren Satel- notwendigen Informationen Sturz aus größerer Höhe re- etwas anderes hätten wir
liten sofort und ohne großen optimal anzeigen zu können. lativ unbeschadet überste- von dieser Firma aber auch
Aufwand einrichten zu kön- Der integrierte 4000mAh hen können. nicht erwartet.
nen. starke Akku von VARTA ver- Am Messgerät selbst sticht Selbst die aufladbare Bat-
Damit der professionelle sorgt das Digipro ST Com- sofort das sehr gut lesba- terie, die in bisherigen Ver-
Monteur dazu in der Lage ist bo im Dauerbetrieb ganze re, 3.5 Zoll große Farb-LCD sionen fest im Gerät instal-
bedarf es einer entsprechen- 4 Stunden mit Energie, ein Display ins Auge, darunter liert war und vom Benutzer
den technischen Grundaus- kompletter Ladezyklus be- finden sich vier Funktions- nicht ausgewechselt werden
rüstung und genau hier liegt nötigt in etwa dieselbe Zeit. tasten, deren Belegung sich konnte, ist nun in einem
der Knackpunkt: Was nützt Das vom Hersteller mitge- jeweils durch die aktuelle eigenen Batterifach unter-
dem Profi das beste und lieferte Zubehör ist gewohnt Einblendung im untersten gebracht und can vom Be-
teuerste Messgerät, wenn er umfangreich und enthält Displaybereich ergibt. Ein nutzer gewechselt werden.
nicht sofort auf den Wunsch neben dem obligatorischen Tastenkreuz zum Durchfors- Alle Geräte, die nach dem 1.
des Kunden, einen weite- 9.6V DC Netzteil auch noch ten der Menüeinträge findet April 2011 versandt wurden,
ren Satelliten zur bestellten eine passende Ladestation sich gleich rechts daneben. enthalten dieses Feature.
Empfangsanlage hinzuzufü- für den Pkw, so dass der pro- Etwas unterhalb springen SatCatcher haben ihr Ge-
gen, reagieren kann, da das fessionelle Monteur auf der ein Zahlenblock mit insge- rät übrigens noch nutzba-
Messgerät dessen aktuelle Fahrt zum nächsten Kunden samt 12 Tasten sowie im rer gemacht für diejenigen
Transponderdaten nicht ge- für eine Auffrischung der rechten Bereich fünf weitere Installateure, die sich nicht
speichert hat und ein Aus- Akkukapazität sorgen kann. Funktionstasten ins Auge. nur auf TV Installationen
richten der Antenne daher Ebenso gehört eine was- Die Beschriftung des ge- konzentrieren, sondern die
nicht möglich ist? serabweisende Stofftasche samten Eingabebereichs auch Video Überwachung
Die britische Firma Sat- zum Schutz des Messge- des SatCatcher Digipro ST bzw Sicherheitskameras in-
Catcher hat uns bereits in räts vor Feuchtigkeit und Combo ist vorbildlich und stallieren: der neueste Sat-
der Vergangenheit mehrfach Schmutz zum Lieferumfang ermöglicht eine komfortable Catcher empfängt nicht nur
bewiesen, dass ihre Produk- wie ein praktischer Tragrie- und intuitive Steuerung. An DVB-S und DVB-T, sondern
te stets am neuesten Stand men, der das Arbeiten mit der Oberkante des Messge- enthält auch einen Video
der Technik und voll mit in- zwei freien Händen ermög- räts hat der Hersteller den Eingang für Standardkame-
novativen Ideen sind. Nicht licht. kombinierten Tunereingang ras. SatCatcher hat dazu
anders verhielt es sich beim Eine aufsteckbare Son- für den terrestrischen und sogar einen aktiven 12V
Digipro ST Combo, dem neu- nenschutzklappe bietet die Satelliten-Empfang sowie Ausgang vom ZF Eingang er-
esten Messgerät von SatCat- notwendige Abschirmung, gleich daneben einen zu- gänzt, so dass die Monteure
cher. Rein äußerlich hat sich um auch bei hellem Son- sätzlichen Tuneranschluss auch die Kameras mit Span-
im Vergleich zu den Vorgän- nenlicht das LCD Display des zum Durchführen diverser nung versorgen können. Die
germodellen nicht viel ver- Digipro ST Combo noch gut Tests, untergebracht. Auch neuesten Gerätelieferungen
ändert, SatCatcher ist dem ablesen zu können. Abge- die Buchse für die Ein- und enthalten daher ein ‚F mit
bewährten Design seiner rundet wird der Reigen des Ausgabe von A/V Signalen Stromanschluß‘ Kabel (Un-
Produkte treu geblieben. Mit wirklich umfangreichen Zu- hat dort ihren Platz gefun- ser Testmodell war mit die-
seinen 240 x 105 x 75mm behörs durch ein USB Kabel den. sem Feature noch nicht aus-
und dem geringen Gewicht zur Verbindung mit dem PC Das SatCatcher Digipro gerüstet).
von nur 1.4kg inkl. Akku und sowie einem speziellen A/V ST Combo ist übrigens nicht Wir haben es bereits er-
Schutzhülle liegt das Digipro Kabel für den Videoeingang nur in der von uns geteste- wähnt: Für den professio-
ST Combo außerordentlich bzw. Videoausgang. ten Version für Satellit und nellen Monteur ist es heu-
gut in der Hand. Auch die Das zum Gerät gehörende Terrestrik (ST) verfügbar, te unumgänglich, jederzeit
besonders wichtige, gleich- Handbuch liegt nicht in ge- sondern auch in einer Ver- aktuellste Satelliten- und
mäßige Gewichtsverteilung druckter Form sondern als sion für Satellit und Kabel Transponderdaten zur Ver-
ist dem Hersteller sehr gut PDF Datei auf CD bei. Um (SC). An der Unterseite des fügung zu haben und auch
gelungen, das Messgerät alle Bestandteile sicher und Messgerät runden der USB der engagierte Privatanwen-
kippt zu keiner Seite. bequem transportieren zu Anschluss sowie die Buch- der grinst vor Freude, wenn
Das 3.5 Zoll Display mit können, findet das gesamte se für das Netzteil die An- sein Messgerät ihn prompt
einer Auflösung von 128x64 Zubehör inkl. dem Digipro schlussmöglichkeiten ab. mit diesen wichtigen Infor-
Punkten ist sehr gut zu le- ST Combo in einem stabi- Die Verarbeitungsqualität mationen versorgen kann.


Bevor wir daher auf die dene Satelliten- und Trans- Messgeräts auf diese Weise Übersicht in der Bedienung
technischen Details der Si- pondereinträge. ersetzen zu können, schließ- des Messgeräts, sondern er-
gnalmessung des Digipro ST Sofort nach dem Her- lich haben nicht wenige An- möglicht auch die jederzeiti-
Combo eingehen, stellen wir stellen der USB Verbindung wender eigene Einträge im ge Aktualisierung der instal-
Ihnen die zwei wichtigsten zwischen PC und Messge- Messgerät hinterlegt, die so lierten Komplettdatenbank,
Zusatzfeatures des neuen rät wird er als Wechselda- verloren gehen würden. Da- ohne dabei individuelle Ein-
Messgerätes von SatCatcher tenträger von MS-Windows für haben die Techniker eine träge zu überschreiben. Be-
vor: Zum einen wäre dies erkannt, dafür sind weder ebenso simple wie geniale sonders praktisch ist auch,
ein 1GB großer Zwischen- Treiber noch der Umweg Problemlösung gefunden: dass die Möglichkeit besteht,
speicher sowie eine Funk- über irgendwelche Software Das Hauptmenü des Mess- Daten aus dem Arbeitsspei-
tion zum Verarbeiten und notwendig. Selbstverständ- geräts enthält einen eigenen cher wieder zurück in den
Auslesen von NIT (Network lich benötigt der Anwender Eintrag, mit dessen Hilfe Hauptspeicher übertragen
Information Table) Informa- nun noch die entsprechen- einzelne Daten (Satelliten, zu können, so dass diese in
tionen. den Daten, die ihm in Form Transponder oder Provider) Folge auf den PC übermittelt
Der 1GB große Zwischen- einer ASD Datei direkt vom aus der im Hauptspeicher und dort z.B. ausgedruckt
speicher ist das direkte Er- Hersteller oder dem jewei- des Geräts hinterlegten ASD oder an ein anderes SatCat-
gebnis der Überlegungen im ligen Distributor zur Verfü- Datei in den Arbeitsspeicher cher Messgerät weiterge-
Hause SatCatcher, wie man gung gestellt werden. des Digipro ST Combo über- reicht werden können.
alle weltweit verfügbaren Um die Satelliten- und tragen und damit für den Nach dem Einschalten
Satelliten- und Transpon- Transponderdaten am Mess- Messbetrieb zur Verfügung zeigt sich am Display des Di-
derdaten am einfachsten gerät zu aktualisieren ge- gestellt werden können. gipro ST Combo erstmal ein
und übersichtlichsten auf nügt es nun, eine aktuelle Während also der Haupt- vier Punkte umfassendes
das Messgerät portieren ASD Datei aus dem Internet speicher eine Datei mit Hauptmenü, das gleichzeitig
kann. Dazu war es erstmal zu laden und diese bei mit weltweiten Satelliten- und auch die vier Grundfunkti-
notwendig, zwei verschie- dem PC verbundenem Mess- Transpondereinträgen ent- onen des Messgeräts zu-
dene Speichertypen einzu- gerät via Windows Explorer hält, unabhängig davon, ob sammenfasst: Eine Signal-
führen: Den Arbeitsspeicher von der Festplatte auf den sie der Anwender überhaupt messung im terrestrischen
und den Hauptspeicher. Wechseldatenträger zu ko- benötigt oder nicht, sind im Modus, eine Signalmessung
Der Hauptspeicher ist 1GB pieren. Arbeitsspeicher nur jene im Satelliten-Modus, ver-
groß und kann via PC direkt Nun haben die SatCatcher Einträge enthalten, die der schiedene Tests aus den
mit Daten gefüllt werden. Ingenieure jedoch rasch er- Benutzer auch wirklich in Bereichen DiSEqC, Span-
Er bietet Platz für sage und kannt, dass es fatal wäre, Verwendung hat. Das sorgt nung und Verkabelung so-
schreibe 300.000 verschie- die gesamte Datenbank des nicht nur für jede Menge wie ein Menüpunkt für den
A/V Aus- bzw. Eingang. In
der untersten Bildschirmzei-
le findet sich noch ein roter
„Menü“ Button, der über die
F3 Taste aktiviert wird. Über
ihn gelangt der Anwender zu
den bereits beschriebenen
Aktualisierungsmöglichkei-
ten der Kanalliste via ASD
Datei.
Im terrestrischen Modus
verarbeitet das SatCatcher
Digipro ST Combo analo-
ge und digitale Signale im
Frequenzbereich zwischen
46 und 870 MHz in mehre-
ren verschiedenen Modi:
Zum einen besteht die Mög-
lichkeit, eine einzelne Fre-
quenz zu wählen und sich
deren Parameter anzeigen
zu lassen: Der Signalpegel
in dBµV, die Videoträgerfre-
quenz, die Audioträgerfre-
quenz sowie eine Messung
des C/N in dB und bei digi-
talen Signalen zusätzlich die
MER (Modulation Error Ra-
tio), CBER (Channel Bit Error
Rate) und VBER (Viterbi Bit
Error Rate).
Neben den rein numeri-
schen Werten blendet das

1

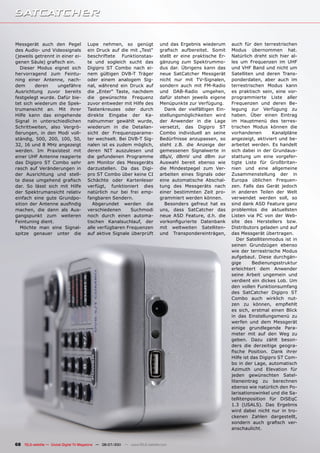

Messgerät auch den Pegel Lupe nehmen, so genügt und das Ergebnis wiederum auch für den terrestrischen
des Audio- und Videosignals ein Druck auf die mit „Test“ grafisch aufbereitet. Somit Modus übernommen hat.
(jeweils getrennt in einer ei- beschriftete Funktionstas- stellt er eine praktische Er- Natürlich dreht sich hier al-
genen Säule) grafisch ein. te und sogleich sucht das gänzung zum Spektrummo- les um Frequenzen im UHF
Dieser Modus eignet sich Digipro ST Combo nach ei- dus dar. Übrigens kann das und VHF Band und nicht um
hervorragend zum Feintu- nem gültigen DVB-T Träger neue SatCatcher Messgerät Satelliten und deren Trans-
ning einer Antenne, nach- oder einem analogem Sig- nicht nur mit TV-Signalen, ponderdaten, aber auch im
dem deren ungefähre nal, während ein Druck auf sondern auch mit FM-Radio terrestrischen Modus kann
Ausrichtung zuvor bereits die „Enter“ Taste, nachdem und DAB-Radio umgehen, es praktisch sein, eine vor-
festgelegt wurde. Dafür bie- die gewünschte Frequenz dafür stehen jeweils eigene programmierte Liste aller
tet sich wiederum die Spek- zuvor entweder mit Hilfe des Menüpunkte zur Verfügung. Frequenzen und deren Be-
trumansicht an. Mit ihrer Tastenkreuzes oder durch Dank der vielfältigen Ein- legung zur Verfügung zu
Hilfe kann das eingehende direkte Eingabe der Ka- stellungsmöglichkeiten wird haben. Über einen Eintrag
Signal in unterschiedlichen nalnummer gewählt wurde, der Anwender in die Lage im Hauptmenü des terres-
Schrittweiten, also Vergrö- wiederum in die Detailan- versetzt, das Digipro ST trischen Modus können die
ßerungen, in den Modi voll- sicht der Frequenzparame- Combo individuell an seine vorhandenen Kanalpläne
ständig, 500, 200, 100, 50, ter wechselt. Bei DVB-T Sig- Bedürfnisse anzupassen, so angezeigt, aktiviert und be-
32, 16 und 8 MHz angezeigt nalen ist es zudem möglich, steht z.B. die Anzeige der arbeitet werden. Es handelt
werden. Im Praxistest mit deren NIT auszulesen und gemessenen Signalwerte in sich dabei in der Grundaus-
einer UHF Antenne reagierte die gefundenen Programme dBµV, dBmV und dBm zur stattung um eine vorgefer-
das Digipro ST Combo sehr am Monitor des Messgeräts Auswahl bereit ebenso wie tigte Liste für Großbritan-
rasch auf Veränderungen in darzustellen. Da das Digi- die Mindestpegel zum Ver- nien und eine allgemeine
der Ausrichtung und stell- pro ST Combo über keine CI arbeiten eines Signals oder Zusammenstellung der in
te diese umgehend grafisch Schächte oder Kartenleser eine automatische Abschal- Europa üblichen Frequen-
dar. So lässt sich mit Hilfe verfügt, funktioniert dies tung des Messgeräts nach zen. Falls das Gerät jedoch
der Spektrumansicht relativ natürlich nur bei frei emp- einer bestimmten Zeit pro- in anderen Teilen der Welt
einfach eine gute Grundpo- fangbaren Sendern. grammiert werden können. verwendet werden soll, so
sition der Antenne ausfindig Abgerundet werden die Besonders gefreut hat es sind dank ASD Feature ganz
machen, die dann als Aus- verschiedenen Suchmodi uns, dass SatCatcher das problemlos die aktuellsten
gangspunkt zum weiteren noch durch einen automa- neue ASD Feature, d.h. die Listen via PC von der Web-
Feintuning dient. tischen Kanalsuchlauf, der vorkonfigurierte Datenbank site des Herstellers bzw.
Möchte man eine Signal- alle verfügbaren Frequenzen mit weltweiten Satelliten- Distributors geladen und auf
spitze genauer unter die auf aktive Signale überprüft und Transpondereinträgen, das Messgerät übertragen.
Der Satellitenmodus ist in
seinen Grundzügen ebenso
wie der terrestrische Modus
aufgebaut. Diese durchgän-
gige Bedienungsstruktur
erleichtert dem Anwender
seine Arbeit ungemein und
verdient ein dickes Lob. Um
den vollen Funktionsumfang
des SatCatcher Digipro ST
Combo auch wirklich nut-
zen zu können, empfiehlt
es sich, erstmal einen Blick
in das Einstellungsmenü zu
werfen und dem Messgerät
einige grundlegende Para-
meter mit auf den Weg zu
geben. Dazu zählt beson-
ders die derzeitige geogra-
fische Position. Dank ihrer
Hilfe ist das Digipro ST Com-
bo in der Lage, automatisch
Azimuth und Elevation für
jeden gewünschten Satel-
liteneintrag zu berechnen
ebenso wie natürlich den Po-
larisationswinkel und die Sa-
tellitenposition für DiSEqC
1.3 (USALS). Das Ergebnis
wird dabei nicht nur in tro-
ckenen Zahlen dargestellt,
sondern auch grafisch ver-
anschaulicht.

1

1 3 5

2 4 6

7

8

9

10

1

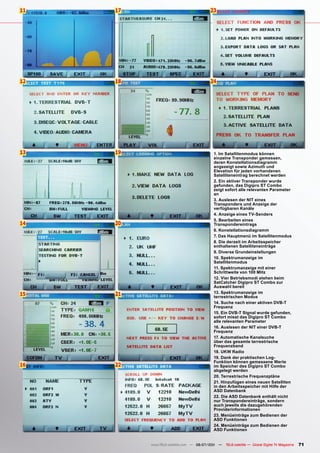

11 17 23

12 18 24

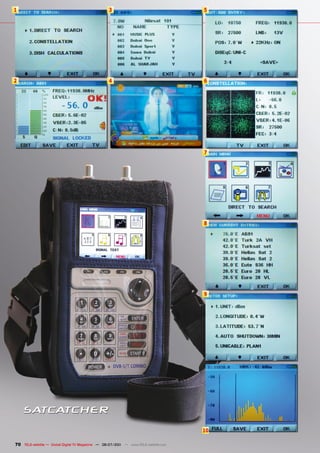

13 19 1. Im Satellitenmodus können
einzelne Transponder gemessen,
deren Konstellationsdiagramm
angezeigt sowie Azimuth und
Elevation für jeden vorhandenen
Satelliteneintrag berechnet werden
2. Ein aktiver Transponder wurde
gefunden, das Digipro ST Combo
zeigt sofort alle relevanten Parameter
an
3. Auslesen der NIT eines
Transponders und Anzeige der
verfügbaren Kanäle
4. Anzeige eines TV-Senders
5. Bearbeiten eines
14 20 Transpondereintrags
6. Konstellationsdiagramm
7. Das Hauptmenü im Satellitenmodus
8. Die derzeit im Arbeitsspeicher
enthaltenen Satelliteneinträge
9. Diverse Grundeinstellungen
10. Spektrumanzeige im
Satellitenmodus
11. Spektrumanzeige mit einer
Schrittweite von 100 MHz
12. Vier Betriebsmodi stehen beim
SatCatcher Digipro ST Combo zur
Auswahl bereit
15 21 13. Spektrumanzeige im
terrestrischen Modus
14. Suche nach einer aktiven DVB-T
Frequenz
15. Ein DVB-T Signal wurde gefunden,
sofort misst das Digipro ST Combo
alle relevanten Parameter
16. Auslesen der NIT einer DVB-T
Frequenz
17. Automatische Kanalsuche
über das gesamte terrestrische
Frequenzband
18. UKW Radio
19. Dank der praktischen Log-
Funktion können gemessene Werte
16 22 im Speicher des Digipro ST Combo
abgelegt werden
20. Terrestrische Frequenzpläne
21. Hinzufügen eines neuen Satelliten
in den Arbeitsspeicher mit Hilfe der
ASD Datenbank
22. Die ASD Datenbank enthält nicht
nur Transpondereinträge, sondern
auch jeweils die dazugehörenden
Providerinformationen
23. Menüeinträge zum Bedienen der
ASD Funktionen
24. Menüeinträge zum Bedienen der
ASD Funktionen


1

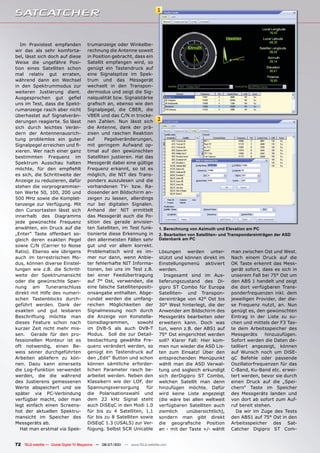

Im Praxistest empfanden trumanzeige oder Winkelbe-
wir das als sehr komforta- rechnung die Antenne soweit
bel, lässt sich doch auf diese in Position gebracht, dass ein
Weise die ungefähre Posi- Satellit empfangen wird, so
tion eines Satelliten schon genügt ein Tastendruck auf
mal relativ gut erraten, eine Signalspitze im Spek-
während dann ein Wechsel trum und das Messgerät
in den Spektrummodus zur wechselt in den Transpon-
weiteren Justierung dient. dermodus und zeigt die Sig-
Ausgesprochen gut gefiel nalqualität bzw. Signalstärke
uns im Test, dass die Spekt- grafisch an, ebenso wie den
rumanzeige rasch aber nicht Signalpegel, die CBER, die
überhastet auf Signalverän- VBER und das C/N in trocke-
derungen reagierte. So lässt nen Zahlen. Nun lässt sich 2
sich durch leichtes Verän- die Antenne, dank der prä-
dern der Antennenausrich- zisen und raschen Reaktion
tung problemlos ein guter auf Pegelveränderungen,
Signalpegel erreichen und fi- mit geringem Aufwand op-
xieren. Wer nach einer ganz timal auf den gewünschten
bestimmten Frequenz im Satelliten justieren. Hat das
Spektrum Ausschau halten Messgerät dabei eine gültige
möchte, für den empfiehlt Frequenz erkannt, so ist es
es sich, die Schrittweite der möglich, die NIT des Trans-
Anzeige zu reduzieren, dafür ponders auszulesen und die
stehen die vorprogrammier- vorhandenen TV- bzw. Ra-
ten Werte 50, 100, 200 und diosender am Bildschirm an-
500 MHz sowie die Komplet- zeigen zu lassen, allerdings
tanzeige zur Verfügung. Mit nur bei digitalen Signalen.
den Cursortasten lässt sich Anhand der NIT ermittelt
innerhalb des Diagramms das Messgerät auch die Po-
jede gewünschte Frequenz sition des gerade anvisier-
anwählen, ein Druck auf die ten Satelliten, im Test funk- 1. Berechnung von Azimuth und Elevation am PC
„Enter“ Taste offenbart so- tionierte diese Erkennung in 2. Bearbeiten von Satelliten- und Transpondereinträgen der ASD
gleich deren exakten Pegel den allermeisten Fällen sehr Datenbank am PC
sowie C/N (Carrier to Noise gut und vor allem korrekt.
Ratio). Ebenso wie übrigens Problematisch wird es im- Lösungen werden unter- man zwischen Ost und West.
auch im terrestrischen Mo- mer nur dann, wenn Anbie- stützt und können direkt im Nach einem Druck auf die
dus, können diverse Einstel- ter fehlerhafte NIT Informa- Einstellungsmenü aktiviert OK Taste erkennt das Mess-
lungen wie z.B. die Schritt- tionen, bei uns im Test z.B. werden. gerät sofort, dass es sich in
weite der Spektrumansicht bei einer Feedübertragung Insgesamt sind im Aus- unserem Fall bei 75° Ost um
oder die gewünschte Span- auf 7° Ost, verwenden, die lieferungszustand des Di- den ABS 1 handelt und zeigt
nung am Tuneranschluss eine falsche Satellitenpositi- gipro ST Combo für Europa die dort verfügbaren Trans-
direkt mit Hilfe des numeri- onsangabe enthalten. Abge- Satelliten- und Transpon- ponderfrequenzen inkl. dem
schen Tastenblocks durch- rundet werden die umfang- dereinträge von 42° Ost bis jeweiligen Provider, der die-
geführt werden. Dank der reichen Möglichkeiten der 30° West hinterlegt, die der se Frequenz nutzt, an. Nun
exakten und gut lesbaren Signalmessung noch durch Anwender am Bildschirm des genügt es, den gewünschten
Beschriftung möchte man die Anzeige von Konstella- Messgeräts bearbeiten oder Eintrag in der Liste zu su-
dieses Feature schon nach tionsdiagrammen, sowohl erweitern kann. Doch was chen und mittels der F3 Tas-
kurzer Zeit nicht mehr mis- im DVB-S als auch DVB-T tun, wenn z.B. der ABS1 auf te dem Arbeitsspeicher des
sen. Gerade für den pro- Modus. Soll die zur Detail- 75° Ost eingerichtet werden Messgeräts hinzuzufügen.
fessionellen Monteur ist es beobachtung gewählte Fre- soll? Klarer Fall: Hier kom- Sofort werden die Daten de-
oft notwendig, einen Be- quenz verändert werden, so men nun wieder die ASD Lis- tailliert angezeigt, können
weis seiner durchgeführten genügt ein Tastendruck auf ten zum Einsatz! Über den auf Wunsch noch um DiSE-
Arbeiten abliefern zu kön- den „Edit“ Button und schon entsprechenden Menüpunkt qC Befehle oder passende
nen. Dazu kann einerseits können sämtliche erforder- wählt man die ASD Verwal- Oszillatorfrequenzen für das
die Log-Funktion verwendet lichen Parameter rasch be- tung und sogleich erkundigt C-Band, Ku-Band etc. erwei-
werden, die die während arbeitet werden. Neben den sich derDigipro ST Combo, tert werden, bevor sie durch
des Justierens gemessenen Klassikern wie der LOF, der welchen Satellit man denn einen Druck auf die „Spei-
Werte abspeichert und sie Spannungsversorgung für hinzufügen möchte. Dafür chern“ Taste im Speicher
später via PC-Verbindung die Polarisationswahl und wird keine Liste angezeigt des Messgeräts landen und
verfügbar macht, oder man dem 22 kHz Signal steht (die wäre bei allen weltweit von dort ab sofort zum Auf-
legt einfach einen Screens- auch DiSEqC in den Modi 1.0 verfügbaren Satelliten auch ruf bereit stehen.
hot der aktuellen Spektru- für bis zu 4 Satelliten, 1.1 ziemlich unübersichtlich), Da wir im Zuge des Tests
mansicht im Speicher des für bis zu 8 Satelliten sowie sondern man gibt direkt den ABS1 auf 75° Ost in den
Messgeräts ab. DiSEqC 1.3 (USALS) zur Ver- die geografische Position Arbeitsspeicher des Sat-
Hat man erstmal via Spek- fügung. Selbst SCR Unicable an - mit der Taste +/- wählt Catcher Digipro ST Com-

1

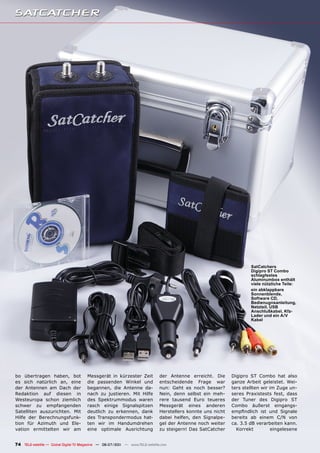

SatCatchers
Digipro ST Combo
schlagfestes
Aluminumbox enthält
viele nützliche Teile:
ein abklappbare
Sonnenblende,
Software CD,
Bedienugnsanleitung,
Netzteil, USB
Anschlußkabel, Kfz-
Lader und ein A/V
Kabel

bo übertragen haben, bot Messgerät in kürzester Zeit der Antenne erreicht. Die Digipro ST Combo hat also
es sich natürlich an, eine die passenden Winkel und entscheidende Frage war ganze Arbeit geleistet. Wei-
der Antennen am Dach der begannen, die Antenne da- nun: Geht es noch besser? ters stellten wir im Zuge un-
Redaktion auf diesen in nach zu justieren. Mit Hilfe Nein, denn selbst ein meh- seres Praxistests fest, dass
Westeuropa schon ziemlich des Spektrummodus waren rere tausend Euro teueres der Tuner des Digipro ST
schwer zu empfangenden rasch einige Signalspitzen Messgerät eines anderen Combo äußerst eingangs-
Satelliten auszurichten. Mit deutlich zu erkennen, dank Herstellers konnte uns nicht empfindlich ist und Signale
Hilfe der Berechnungsfunk- des Transpondermodus hat- dabei helfen, den Signalpe- bereits ab einem C/N von
tion für Azimuth und Ele- ten wir im Handumdrehen gel der Antenne noch weiter ca. 3.5 dB verarbeiten kann.
vation ermittelten wir am eine optimale Ausrichtung zu steigern! Das SatCatcher Korrekt eingelesene

1

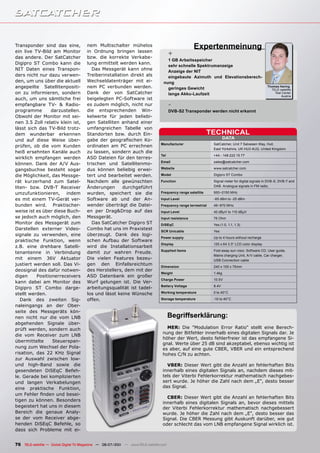

Transponder sind das eine,
ein live TV-Bild am Monitor
nem Multischalter mühelos
in Ordnung bringen lassen
Expertenmeinung
das andere. Der SatCatcher bzw. die korrekte Verkabe-
+
1 GB Arbeitsspeicher
Digipro ST Combo kann die lung ermittelt werden kann.
sehr schnelle Spektrumanzeige
NIT Daten eines Transpon- Das Messgerät kann ohne Anzeige der NIT
ders nicht nur dazu verwen- Treiberinstallation direkt als eingebaute Azimuth und Elevationsberech-
den, um uns über die aktuell Wechseldatenträger mit ei- nung
angepeilte Satellitenpositi- nem PC verbunden werden. geringes Gewicht
Thomas Haring
TELE-satellite
on zu informieren, sondern Dank der von SatCatcher lange Akku-Laufzeit Test Center
Austria
auch, um uns sämtliche frei beigelegten PC-Software ist
empfangbare TV- & Radio- es zudem möglich, nicht nur -
programme darzustellen. die entsprechenden Win- DVB-S2 Transponder werden nicht erkannt
Obwohl der Monitor mit sei- kelwerte für jeden beliebi-
nen 3.5 Zoll relativ klein ist, gen Satelliten anhand einer
lässt sich das TV-Bild trotz- umfangreichen Tabelle von
dem wunderbar erkennen Standorten bzw. durch Ein- TECHNICAL
und auf diese Weise über- gabe der geografischen Ko- DATA
Manufacturer SatCatcher, Unit 7 Salvesen Way, Hull,
prüfen, ob die vom Kunden ordinaten am PC errechnen
East Yorkshire, UK HU3 4UQ, United Kingdom
heiß ersehnten Kanäle auch zu lassen, sondern auch die
Tel +44 - 148 222 15 77
wirklich empfangen werden ASD Dateien für den terres-
Email sales@satcatcher.com
können. Dank der A/V Aus- trischen und Satellitenmo-
gangsbuchse besteht sogar dus können beliebig erwei- Website www.satcatcher.com

die Möglichkeit, das Messge- tert und bearbeitet werden. Model Digipro ST Combo

rät kurzerhand zum Satel- Nachdem alle gewünschten Function Signal meter for digital signals in DVB-S, DVB-T and
liten- bzw. DVB-T Receiver Änderungen durchgeführt DAB. Analogue signals in FM radio.

umzufunktionieren, indem wurden, speichert sie die Frequency range satellite 950~2150 MHz

es mit einem TV-Gerät ver- Software ab und der An- Input Level -65 dBm to -25 dBm
bunden wird. Praktischer- wender überträgt die Datei- Frequency range terrestrial 46~870 MHz
weise ist es über diese Buch- en per Drag&Drop auf das Input Level 40 dBµV to 110 dBµV
se jedoch auch möglich, den Messgerät. Input resistance 75 Ohm
Monitor des Messgerät zum Das SatCatcher Digipro ST DiSEqC Yes (1.0, 1.1, 1.3)
Darstellen externer Video- Combo hat uns im Praxistest
SCR Unicable Yes
signale zu verwenden, eine überzeugt. Dank des logi-
Power supply Up to 4 hours without recharge
praktische Funktion, wenn schen Aufbau der Software
Display 120 x 64 3.5“ LCD color display
z.B. eine drehbare Satelli- wird die Installationsarbeit
Supplied items Fold away sun visor, Software CD, User guide,
tenantenne in Verbindung damit zur wahren Freude.
Mains charging Unit, A/V cable, Car charger,
mit einem 36V Aktuator Die vielen Features bezeu- USB Connection cable
justiert werden soll. Das Vi- gen den Einfallsreichtum
Dimension 240 x 105 x 75mm
deosignal des dafür notwen- des Herstellers, dem mit der
Weight 1.4kg
digen Positionerreceivers ASD Datenbank ein großer
Charge Power 10.5V
kann dabei am Monitor des Wurf gelungen ist. Die Ver-
Battery Voltage 8.4V
Digipro ST Combo darge- arbeitungsqualität ist tadel-
stellt werden. los und lässt keine Wünsche Working temperature 0 to 40°C

Dank des zweiten Sig- offen. Storage temperature -10 to 40°C

naleingangs an der Ober-
seite des Messgeräts kön-
nen nicht nur die vom LNB Begriffserklärung:
abgehenden Signale über-
prüft werden, sondern auch MER: Die "Modulation Error Ratio" stellt eine Berech-
nung der Bitfehler innerhalb eines digitalen Signals dar. Je
die vom Receiver zum LNB
höher der Wert, desto fehlerfreier ist das empfangene Si-
übermittelte Steuerspan-
gnal. Werte über 25 dB sind akzeptabel, ebenso wichtig ist
nung zum Wechsel der Pola- es aber, auf eine gute CBER, VBER und ein entsprechend
risation, das 22 KHz Signal hohes C/N zu achten.
zur Auswahl zwischen low-
und high-Band sowie die VBER: Dieser Wert gibt die Anzahl an fehlerhaften Bits
gesendeten DiSEqC Befeh- innerhalb eines digitalen Signals an, nachdem dieses mit-
le. Gerade bei komplizierten tels der Viterbi Fehlerkorrektur mathematisch nachgebes-
und langen Verkabelungen sert wurde. Je höher die Zahl nach dem „E“, desto besser
eine praktische Funktion, das Signal.
um Fehler finden und besei-
CBER: Dieser Wert gibt die Anzahl an fehlerhaften Bits
tigen zu können. Besonders
innerhalb eines digitalen Signals an, bevor dieses mittels
begeistert hat uns in diesem der Viterbi Fehlerkorrektur mathematisch nachgebessert
Bereich die genaue Analy- wurde. Je höher die Zahl nach dem „E“, desto besser das
se der vom Receiver abge- Signal. Die CBER Messung gibt Auskunft darüber, wie gut
henden DiSEqC Befehle, so oder schlecht das vom LNB empfangene Signal wirklich ist.
dass sich Probleme mit ei-

1

Satcatcher

Weitere ähnliche Inhalte

Was ist angesagt?

Andere mochten auch

Ähnlich wie Satcatcher

Mehr von TELE-satellite deu

Satcatcher
