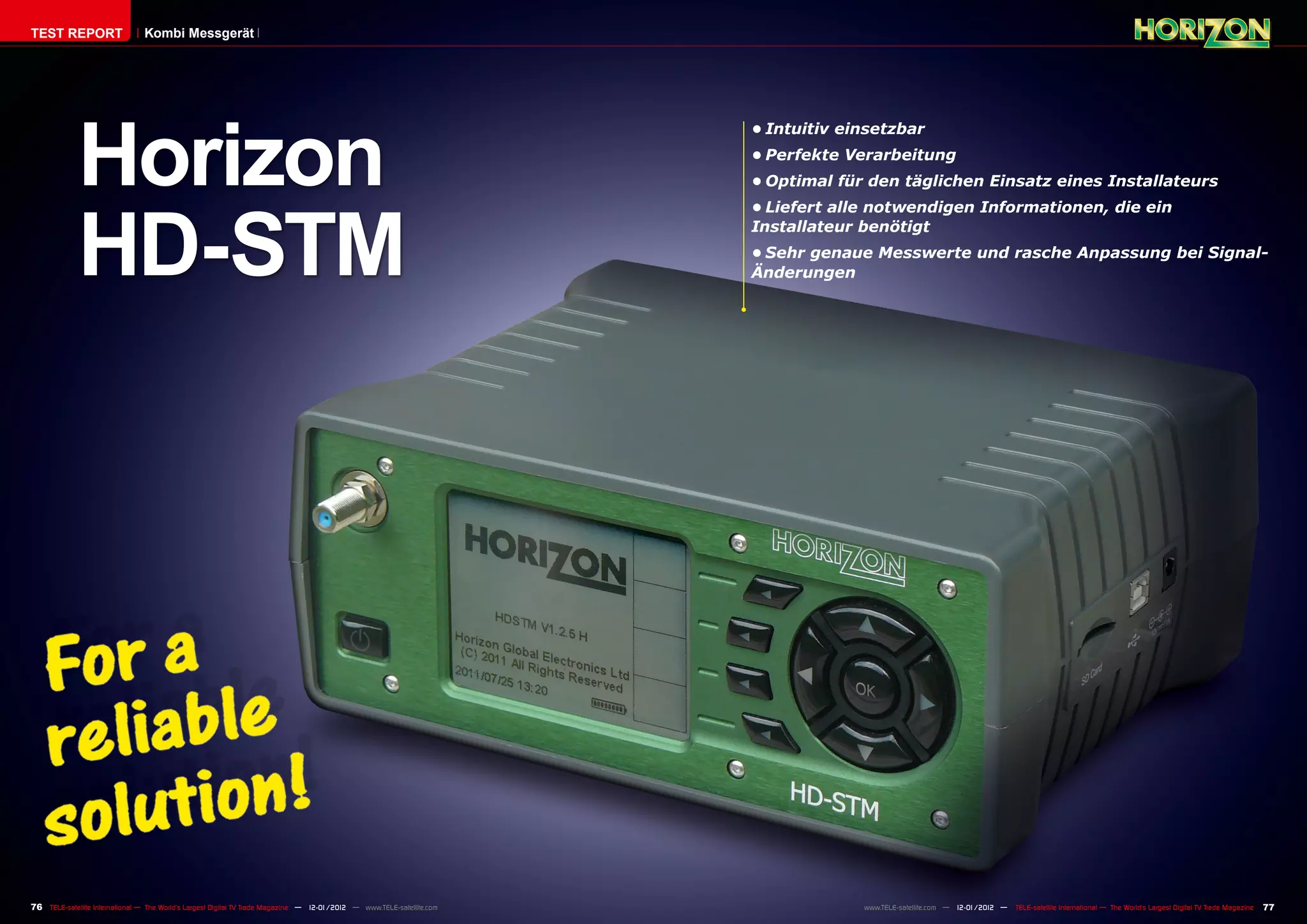

TEST REPORT                     Kombi Messgerät




             Horizon
                                                                                                                        •	Intuitiv einsetzbar
                                                                                                                        •	Perfekte Verarbeitung
                                                                                                                        •	Optimal für den täglichen Einsatz eines Installateurs




             HD-STM
                                                                                                                        •	Liefert alle notwendigen Informationen, die ein
                                                                                                                        Installateur benötigt
                                                                                                                        •	Sehr genaue Messwerte und rasche Anpassung bei Signal-
                                                                                                                        Änderungen




76 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com                www.TELE-satellite.com — 12-01/2012 —   TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   77

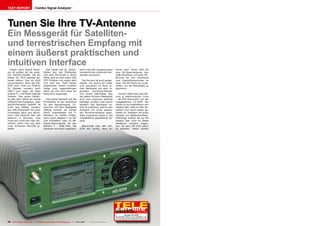

TEST REPORT                     Combo Signal Analyzer




Tunen Sie Ihre TV-Antenne
Ein Messgerät für Satelliten-
und terrestrischen Empfang mit
einem äußerst praktischen und
intuitiven Interface
  Dieser neue Signal Analy-                 Das Gerät hat 10 Tasten:                wenn man den Ausgang eines          kennt man: Einen Slot für
zer ist größer als die ande-              Neben den vier Pfeiltasten                terrestrischen Antennen-Ver-        eine SD-Speicherkarte, den
ren Horizon-Geräte, die wir               und dem OK-Knopf in deren                 stärkers ausmisst.                  USB-Anschluss und eine DC-
bisher für TELE-satellite ge-             Mitte, gibt es noch einen ON/                                                 Buchse für den Anschluss
testet hatten. Das ist nicht              OFF-Schalter und neben dem                  Der Horizon ist auch ausge-       zum Zigarettenanzünder im
verwunderlich, denn der HD-               LCD sind vier “Soft”-Tasten               stattet mit einem DC-Lader          Auto. Die SD-Karte ist vorge-
STM kann nicht nur DVB-S/                 angeordnet. Deren Funktion                zum Anschluss im Auto, ei-          sehen, um die Messdaten zu
S2 Signale, sondern auch                  hängt vom gegenwärtigen                   nem Netzkabel mit dem re-           speichern.
DVB-T und sogar die alten                 Menü ab und wird stets am                 gionalen Anschluss-Stecker
analog TV- und Radio-Signale              Bildschirm angezeigt.                     und einem USB-Kabel. Wie              Horizon liefert das User Ma-
messen. Das grüne Gehäu-                                                            bei jedem Horizon-Messgerät         nual in elektronischer Form
se gibt dem Gerät ein etwas                  Das letzte Element auf der             wird kein externes Netzteil         - als PDF-Dokument auf der
militärisches Aussehen, aber              Frontplatte ist der Anschluss             benötigt, sondern man steckt        mitgelieferten CD-ROM. Wir
glücklicherweise besteht es               für den Signaleingang. Zu-                lediglich das Netzkabel an.         haben es durchgeblättert und
nicht aus Metall, sondern                 sammen mit dem Messgerät                  Das ist praktisch, weil es den      stellten fest, dass es sehr de-
aus ABS-Kunststoff mit einer              lieferte Horizon ein kurzes               Aufwand mit einer separa-           tailliert und leicht lesbar ge-
Frontplatte ganz aus Alumi-               Stück Koaxialkabel mit F-                 ten Stromversorgung spart.          halten ist, bebildert mit einer
nium. Das Gewicht hält sich               Steckern an beiden Enden,                 Alles zusammen passt in die         Vielzahl von Bildschirmfotos.
dadurch in Grenzen, man                   dann einen Adapter F zu IEC               mitgelieferte gepolsterte Ta-       Allerdings wollten wir es bei
muss sich nicht den Hals ver-             und schließlich zwei 10 dB-               sche.                               diesem Test nicht im Detail
renken, wenn man mit dem                  Signal-Abschwächer für den                                                    studieren, sondern began-
2-kg- schweren HD-STM ar-                 Bereich 5 - 1000 MHz. Die                   Betrachtet man den HD-            nen mit dem HD-STM sofort
beitet.                                   letzteren sind sehr praktisch,            STM von rechts, dann er-            zu arbeiten. Damit wollten




                                                                                                                                                     12-01/2012
                                                                                                                                    Horizon HD-STM
                                                                                                                        Die perfekte Wahl für den Installateur, der
                                                                                                                        ein praxistaugliches Messgerät bevorzugt
78 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com

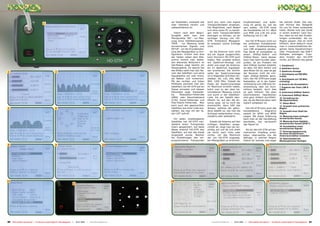

wir feststellen, inwieweit das    nicht aus, kann man eigene          Empfindlichkeit und Auflö-                     bei welcher Stadt. Das war,
                                          1                                                                             User Interface intuitiv und       Transponderdaten einsetzen.         sung ist genau so, wie sie                     weil Horizon das Testgerät
                                                                                                                        selbsterklärend ist.              Die Möglichkeit, nach Bedarf        sein sollten. HD-STM misst                     für uns für Polen vorbereitet
                                                                                                                                                          und ohne einen PC zu benöti-        die Kanalstärke mit 0.1 dBµV                   hatte. Würde man das Gerät
                                                                                                                           Gleich nach dem Begrü-         gen mehr Transponderdaten           und MER und C/N mit einer                      in einem anderen Land kau-
                                                                                                                        ßungbild sieht man drei           eintragen zu können, ist ein        Auflösung von 0.1 dB.                          fen, wäre es mit den Einstel-
                                                                                                                        Menüpunkte: SAT - zur Mes-        wichtiger Vorzug von HD-                                                           lungen vorbereitet, die zur
                                                                                                                        sung eines Satellitensignals,     STM. Einfachere Messgerä-              Der HD-STM kann nicht nur                   Region passen. Das ist recht
                                                                                                                        TERR - zur Messung eines          te erlauben solche Einträge         bei einfachen Installationen                   hilfreich, denn dadurch muss
                                                                                                                        terrestrischen Signals und        nicht.                              mit einer Direktverbindung                     man in unterschiedlichen Re-
                                                                                                                        SETUP - um die Grundeinstel-                                          zum LNB eingesetzt werden.                     gionen keine Kanalnummern
                                                                                                                        lung des Messgerätes zu kon-         Ist die Antenne noch nicht       Das Gerät ist kompatibel zu                    oder -Frequenzen des DVB-T
                                                                                                                        figurieren. Drückt man eine       auf ein Signal ausgerichtet,        einem DiSEqC-Switch und                        Multiplex eintragen. Trotz-
                                                                                                                        der Tasten neben dem Bild-        kann Horizon’s HD-STM auch          DiSEqC-Motor. Dank dessen                      dem hindert den HD-STM
                                                                                                                        schirm kommt man weiter.          helfen. Man schaltet einfach        kann man beim Kunden über-                     nichts, auf Wunsch das ganze
                                                                                                                        Der allererste Bildschirm im      auf Spektrum-Anzeige und            prüfen, ob ein Problem mit
                                                                                                                        Sat-Modus zeigt bereits ein       dreht und neigt die Antenne,        dem DiSEqC-System besteht,                     1. Hauptmenü
                                                                                                                        Messergebnis. Im oberen Teil      bis im Spektrum Signalspit-         ob alles mit dem Switch und                    2. Satelliten-Suche
                                                                                                                        des Bildes sieht man den Na-      zen erscheinen. Die Schritt-        dem Motor OK ist, oder ob gar
2                                                       3                                                      4        men des Satelliten und seine      weite der Spektrumanzeige           der Receiver nicht die rich-
                                                                                                                                                                                                                                             3. Spektrum-Anzeige
                                                                                                                                                                                                                                             4. Schrittweite auf 960 MHz
                                                                                                                        Signalstärke auf zwei Arten,      ist in folgenden Schritten ein-     tigen DiSEqC-Befehle gene-                     erhöht
                                                                                                                        als Balken und numerisch.         stellbar: 60, 120, 240, 480,        riert. Der HD-STM kann sogar                   5. Schrittweite auf 120 MHz
                                                                                                                        Mit der rechten und linken        960, 1200 MHz. Sobald die           feststellen, ob in der Kabel-                  erniedrigt
                                                                                                                        Pfeiltaste wechselt man den       Peaks der Spektrumanzeige           verbindung zum LNB eine Un-                    6. Ansicht der Konstellation
                                                                                                                        Satelliten, bis HD-STM auf ein    ihr Maximum erreicht haben,         terbrechung oder ein Kurz-                     7. Ergebnis des Tests LNB &
                                                                                                                        Signal einrastet und dessen       kehrt man zu der oben be-           schluss besteht. Auch dies                     Kabel
                                                                                                                        Parameter zeigt: Kanalstär-       schriebenen Messung zurück          ist sehr hilfreich. Die oben                   8. Untermenü DiSEqC-Switch
                                                                                                                        ke,     Modulation-Fehlerrate     und sucht in der Satelliten-        beschriebenen Operationen                      9. Untermenü DiSEqC-Motor
                                                                                                                        (MER) oder Rauschabstand          Liste, bis der Satellit iden-       sind ganz einfach durchführ-                   10. Verwaltung der
                                                                                                                        (C/N), Kanal-Fehlerrate und       tifiziert ist, auf den die An-      bar, da die Menüstruktur sehr                  SD-Speicherkarte
                                                                                                                        Post-Viterbi-Fehlerrate. Man      tenne zeigt. Ist es nicht der       logisch aufgebaut ist.                         11. Setup-Menü
                                                                                                                        kann auch den gewünschten         erwünschte, dann hilft das                                                         12. Auswahl einer polnischen
5                                                       6                                                      7        Satelliten aus einer Liste aus-   Wissen, welches der gefun-            Der HD-STM kann auch das                     Region
                                                                                                                        wählen, die man mit der Ta-       dene Satellit ist, wie man die      Konstellations - Diagramm                      13. Auswahl einer Stadt der
                                                                                                                        ste LIST aufruft.                 Schüssel weiterdrehen muss,         sowohl für QPSK und 8PSK                       Region
                                                                                                                                                          ostwärts oder westwärts.            zeigen. Mit etwas Erfahrung                    14. Messung eines analogen
                                                                                                                          Für jeden empfangbaren                                              kann man an der Darstellung                    terrestrischen Kanals
                                                                                                                        Satelliten hat HD-STM min-           Sobald die Antenne auf den       beurteilen, wie verrauscht                     15. Messung eines digitalen
                                                                                                                        destens einen Transponder         richtigen Satelliten ausge-         das Signal ist.                                terrestrischen Kanals (DVB-T)
                                                                                                                        intern gespeichert. Auf diese     richtet ist, neigt man sie vor-                                                    16. Konstellation eines
                                                                                                                                                                                                                                             terrestrischen Signals
                                                                                                                        Weise erkennt HD-STM den          sichtig auf und ab und dreht          Als wir den HD-STM auf ter-
                                                                                                                        Satelliten, auf den das Gerät     sie leicht nach links oder          restrischen Empfang schal-                     17. Versorgungsspannung
                                                                                                                                                                                                                                             für einen terrestrischen
                                                                                                                        eingestellt wurde. Reichen        rechts, um das Maximum              teten, überraschte uns die                     Antenneverstärker einstellen
                                                                                                                        die Einstellungen des vor-        der von HD-STM angezeig-            Abfrage, in welcher Region                     18. Speicherpfad der
                                                                                                                        programmierte Transponder         ten Messgrößen zu erreichen.        Polens wir wohnen und sogar                    Messergebnisse festlegen

8                                                       9                                                     10        13                                          14                                                     15




11                                                                                                                      16                                          17                                                     18
                                                                            12




80 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com                                        www.TELE-satellite.com — 12-01/2012 —   TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   81

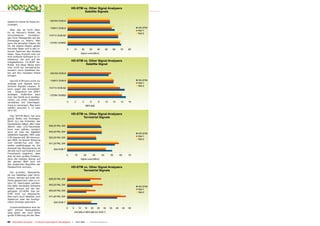

Spektrum Kanal für Kanal an-
zuzeigen.

   Aber das ist nicht alles.
Es ist Horizon’s Politik, die
verschiedenen      Einstellun-
gen ihrer Messgeräte auf der
Homepage zu liefern. Man
kann die aktuellen Daten, die
für die eigene Region gelten
herunter laden und in den in-
ternen Speicher des Gerätes
laden. Dazu braucht man nur
eine einfache Software zu in-
stallieren, die sich auf der
mitgelieferten CD-ROM be-
findet. Auf diese Weise kann
man nicht nur terrestrische,
sondern auch Satelliten-Da-
ten auf den neuesten Stand
bringen.

   Der HD-STM kann nicht nur
analoge und digitale terre-
strische Signale messen. Er
kann sogar das Konstellati-
ons - Diagramm von DVB-T
anzeigen. Außerdem kann
man das Gerät auch konfigu-
rieren, um einen Antennen-
verstärker mit Gleichspan-
nung zu versorgen. Man kann
wählen zwischen 5, 12 oder
18 V DC.

  Das SETUP-Menü hat eine
ganze Reihe von Einträgen.
Nicht nur die Einheiten der
Kanalstärke (dBµV, dBm oder
dBmV) oder LCD-Parameter
kann man wählen, sondern
auch ob man bei digitalen
Satelliten-Signalen MER oder
C/N messen will. Wir bevorzu-
gen MER, da dessen Messung
vom Geräte-Typ und -Her-
steller unabhängiger ist. Die
Auswahl der Menüsprache ist
derzeit noch auf Englisch und
Französisch begrenzt, aber
dies ist kein großes Problem,
denn die meisten Nutzer auf
der ganzen Welt sind mit
den englischen Begriffen der
Messtechnik vertraut.

   Die erzielten Messwerte,
ob von Satelliten oder terre-
strisch, können auf einer SD-
Karte gespeichert oder zu ei-
nem PC übertragen werden.
Die dafür benötigte Software
liefert Horizon auf der bei-
gefügten CD-ROM. Das be-
trifft nicht nur Messwerte.
Man kann auch Abbilder vom
Spektrum oder der Konfigu-
ration-Anzeige speichern.

  Zusammenfassend sind wir
sehr erfreut festzustellen,
dass jeder, der noch keine
große Erfahrung bei der Mes-


82 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com

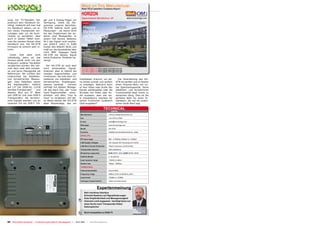

More on This Manufacturer
                                                                                       Read TELE-satellite’s Company Report:


                                                                                       HORIZON
                                                                                       Signal Analyzer Manufacturer, UK	                              www.horizonhge.com
sung von TV-Signalen hat,                 ger und 4 Analog-Träger zur
praktisch kein Handbuch be-               Verfügung. Siehe die Dia-
nötigt. Vielleicht will man mal           gramme unseres Berichtes.
ins Handbuch sehen, um ei-                HD-STM lieferte recht gute
nen neuen Transponder ein-                Messungen - sie waren dicht
zutragen oder um die Such-                bei den Ergebnissen der an-
routine zu verstehen, aber                deren zwei Messgeräte. In
auch in diesen Fällen kom-                einem Fall konnte Referenz
men die meisten Nutzer ohne               Nr.2 das Signal nicht einpha-
Handbuch aus. Die HD-STM                  sen (DVB-S 12615 H, 9189
Firmware ist wirklich sehr in-            ks/sec des Atlantic Bird) und
tuitiv.                                   maß nur die Kanalstärke aber
                                          nicht MER. Dagegen hatte
  Unser Test wäre nicht                   HD-STM mit diesem Signal
vollständig, wenn wir das                 keine Probleme. Perfekte Lei-
Horizon-Gerät nicht mit den               stung!
Analyzern anderer Hersteller
vergleichen würden. Wir nah-                 Der HD-STM ist wohl kein
men dazu zwei sehr komple-                hoch entwickelter Signal-                    www.TELE-satellite.com/TELE-satellite-1111/eng/horizon.pdf
                                                                                       www.TELE-satellite.com/TELE-satellite-0801/eng/horizon.pdf
xe und teure Messgeräte als               Analyzer, aber er besitzt die                www.TELE-satellite.com/TELE-satellite-0701/eng/horizon.pdf
Referenzen. Wir prüften den               meisten Eigenschaften und
Unterschied bei Satelliten-               Funktionen, die man beim In-
und terrestrischen Messun-                stallieren von Satelliten- und            Installateur braucht, um sei-                        Die Verarbeitung des HD-
gen. Zwei Satelliten waren                terrestrischen Empfangssy-                ne Arbeit schnell und einfach                      STM ist perfekt und er besitzt
die Signalquellen: Hotbird                stemen benötigt.       Horizon            zu erledigen. Natürlich kann                       einen Polymer-Akku mit ho-
auf 13° Ost (DVB-S2, 11278                verfolgt mit diesem Messge-               er kein Video oder Audio des                       her Speicherkapazität. Seine
Vertikal-Transponder)    und              rät das klare Ziel, alle “must            Kanals wiedergeben oder die                        Satelliten- und terrestrische
Atlantic Bird auf 5° West                 have”-Eigenschaften einzu-                Bit-Rate von Video oder Au-                        Funktionalität lässt nichts zu
(ein DVB-S2 und zwei DVB-S                arbeiten und alles “nice to               dio auslesen, aber wie vie-                        wünschen übrig. Dies ist die
Transponder). Als terrestri-              have” zu vergessen. Auf die-              le Installateure möchten für                       perfekte Wahl für einen In-
sche Signale standen uns an               se Weise bekam der HD-STM                 solche Funktionen zusätzlich                       stallateur, der auf ein prakti-
unserem Ort ein DVB-T Trä-                alles Notwendige, das ein                 Geld ausgeben?                                     sches Gerät Wert legt.

                                                                                                                      TECHNICAL
                                                                                                                                 DATA
                                                                                     Manufacturer	                           Horizon Global Electronics Ltd.

                                                                                     Fax	+44-1279-417025

                                                                                     E-mail	sales@horizonhge.com

                                                                                     Web page	www.horizonhge.com

                                                                                     Model	HD-STM

                                                                                     Function	                               Satellite and terrestrial antenna meter

                                                                                     SATELLITE:

                                                                                     RF Input range	                         950 – 2150MHz 40dBµV to 110dBµV

                                                                                     LNB Supply Voltages	                    13V Vertical 18V Horizontal (21V SCR)

                                                                                     LNB Short Circuit Protection	           750mA maximum current limiter

                                                                                     Transponder memory	                     4000 definitions

                                                                                     Modulation supported	                         QPSK, DSS,          QPSK, 8PSK

                                                                                     Satellite Bands	                        C, Ku and Ka

                                                                                     Input dynamic range	                    -70dBm to 0dBm

                                                                                     Symbol rate	                            1Msps – 45Msps

                                                                                     TERRESTRIAL:

                                                                                     Channel bandwidth	                      Up to 8 MHz

                                                                                     Frequency range	                        49MHz (VHF) to 861MHz (UHF)

                                                                                     Input levels	                           -92dBm to -20dBm

                                                                                     Analogue measurements	                  Video and Audio levels



                                                                                                             Expertenmeinung
                                                                                          Sehr intuitives Interface
                                                                                          Schnelle Reaktion auf Signaländerungen

                                                                                   +      Gute Empfindlichkeit und Messgenauigkeit
                                                                                          Unserem Land angepasst - benötigt keine nut-
                                                                                          zlose Suche nach Transponder-Daten
                                                                                          Datenspeicher                                                        Jacek Pawlowski
                                                                                                                                                                  TELE-satellite

                                                                                   –
                                                                                                                                                                     Test Center
                                                                                          Nicht kompatibel zu DVB-T2                                                      Poland




84 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com

Weitere ähnliche Inhalte

Was ist angesagt?

SDR - Software Defined Radio
SDR - Software Defined RadioSDR - Software Defined Radio
SDR - Software Defined Radio
Christoph Leberer


Was ist angesagt? (20)

Fagor
FagorFagor
Fagor

Maspro
MasproMaspro
Maspro

Eycos
EycosEycos
Eycos

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Beginner
BeginnerBeginner
Beginner

Satcatcher
SatcatcherSatcatcher
Satcatcher

Kathrein
KathreinKathrein
Kathrein

Dgstation
DgstationDgstation
Dgstation

Technotrend
TechnotrendTechnotrend
Technotrend

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

SDR - Software Defined Radio
SDR - Software Defined RadioSDR - Software Defined Radio
SDR - Software Defined Radio

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Technisat
TechnisatTechnisat
Technisat

Satcatcher
SatcatcherSatcatcher
Satcatcher

Pixx
PixxPixx
Pixx

Tenow
TenowTenow
Tenow

Skyworth
SkyworthSkyworth
Skyworth

Zimple
ZimpleZimple
Zimple

Satcatcher
SatcatcherSatcatcher
Satcatcher

Mti
MtiMti
Mti


Andere mochten auch

Figaronron - City Parade 2007 (Partie 04)
Figaronron - City Parade 2007 (Partie 04)Figaronron - City Parade 2007 (Partie 04)
Figaronron - City Parade 2007 (Partie 04)Figaronron Figaronron

4ème Observatoire des charges de copropriété du Grand Paris - Année 2014
4ème Observatoire des charges de copropriété du Grand Paris - Année 20144ème Observatoire des charges de copropriété du Grand Paris - Année 2014
4ème Observatoire des charges de copropriété du Grand Paris - Année 2014
Monimmeuble.com

La primera guerra mundial mohsan
La primera guerra mundial mohsanLa primera guerra mundial mohsan
La primera guerra mundial mohsan
mohsanraza

Itu pediatria
Itu pediatriaItu pediatria
Itu pediatria
miguelmolina2008

Max Corp Consulting
Max Corp ConsultingMax Corp Consulting
Max Corp Consulting
maxcorp123

1. highcliffe
1. highcliffe1. highcliffe
1. highcliffe
Mark Ollis

La linea
La lineaLa linea
La linea
Carina Garrido

Barroco
BarrocoBarroco
Barroco
Jose Teran

Uso de Google Drive
Uso de Google DriveUso de Google Drive
Uso de Google Drive
Andres Rojas

Banco de preguntas sobre los tipos de redes
Banco de preguntas sobre los tipos de redesBanco de preguntas sobre los tipos de redes
Banco de preguntas sobre los tipos de redes
Kevin Lema

Clase 1 teoría administrativa
Clase 1 teoría administrativaClase 1 teoría administrativa
Clase 1 teoría administrativa
Mastershit Mastershit

Calculo predimensioando de vivienda
Calculo predimensioando de vivienda Calculo predimensioando de vivienda
Calculo predimensioando de vivienda
Carlos Salazar

рекреаційні ресурси США
рекреаційні ресурси СШАрекреаційні ресурси США
рекреаційні ресурси США
Арина Стороженко

Manual local1
Manual local1Manual local1
Manual local1
RANITA12

Proyecto de orientacioon
Proyecto de orientacioonProyecto de orientacioon
Proyecto de orientacioon
erika alejandra

Corporate Access quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015
Corporate Access  quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015Corporate Access  quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015
Corporate Access quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015Patrick JOURDAN-LAFORTE

Fundamentos psicopedagógicos
Fundamentos psicopedagógicosFundamentos psicopedagógicos
Fundamentos psicopedagógicos
Mireya Garcia Rangel


Andere mochten auch (20)

Figaronron - City Parade 2007 (Partie 04)
Figaronron - City Parade 2007 (Partie 04)Figaronron - City Parade 2007 (Partie 04)
Figaronron - City Parade 2007 (Partie 04)

gymnase crossey
gymnase crosseygymnase crossey
gymnase crossey

4ème Observatoire des charges de copropriété du Grand Paris - Année 2014
4ème Observatoire des charges de copropriété du Grand Paris - Année 20144ème Observatoire des charges de copropriété du Grand Paris - Année 2014
4ème Observatoire des charges de copropriété du Grand Paris - Année 2014

La primera guerra mundial mohsan
La primera guerra mundial mohsanLa primera guerra mundial mohsan
La primera guerra mundial mohsan

Turbosat icecrypt
Turbosat icecryptTurbosat icecrypt
Turbosat icecrypt

Itu pediatria
Itu pediatriaItu pediatria
Itu pediatria

Max Corp Consulting
Max Corp ConsultingMax Corp Consulting
Max Corp Consulting

1. highcliffe
1. highcliffe1. highcliffe
1. highcliffe

Ansioluettelo15
Ansioluettelo15Ansioluettelo15
Ansioluettelo15

La linea
La lineaLa linea
La linea

Barroco
BarrocoBarroco
Barroco

Uso de Google Drive
Uso de Google DriveUso de Google Drive
Uso de Google Drive

Banco de preguntas sobre los tipos de redes
Banco de preguntas sobre los tipos de redesBanco de preguntas sobre los tipos de redes
Banco de preguntas sobre los tipos de redes

Clase 1 teoría administrativa
Clase 1 teoría administrativaClase 1 teoría administrativa
Clase 1 teoría administrativa

Calculo predimensioando de vivienda
Calculo predimensioando de vivienda Calculo predimensioando de vivienda
Calculo predimensioando de vivienda

рекреаційні ресурси США
рекреаційні ресурси СШАрекреаційні ресурси США
рекреаційні ресурси США

Manual local1
Manual local1Manual local1
Manual local1

Proyecto de orientacioon
Proyecto de orientacioonProyecto de orientacioon
Proyecto de orientacioon

Corporate Access quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015
Corporate Access  quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015Corporate Access  quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015
Corporate Access quelles évolutions pour les émetteurs PDEJ CLIFF 2 Sept 2015

Fundamentos psicopedagógicos
Fundamentos psicopedagógicosFundamentos psicopedagógicos
Fundamentos psicopedagógicos


Ähnlich wie Horizon (20)

Opensat
OpensatOpensat
Opensat

Horizon
HorizonHorizon
Horizon

Dvbshop
DvbshopDvbshop
Dvbshop

Eycos
EycosEycos
Eycos

Amiko
AmikoAmiko
Amiko

Abcom
AbcomAbcom
Abcom

Arion
ArionArion
Arion

Technotrend
TechnotrendTechnotrend
Technotrend

Internetradio
InternetradioInternetradio
Internetradio

Opensat
OpensatOpensat
Opensat

Netup
NetupNetup
Netup

Icecrypt
IcecryptIcecrypt
Icecrypt

Topfield
TopfieldTopfield
Topfield

Arion H D C I
Arion H D C IArion H D C I
Arion H D C I

Vantage
VantageVantage
Vantage

Topfield
TopfieldTopfield
Topfield

Icecrypt
IcecryptIcecrypt
Icecrypt

Arion
ArionArion
Arion

Topfield
TopfieldTopfield
Topfield

8dtek
8dtek8dtek
8dtek


Mehr von TELE-satellite deu

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311
TELE-satellite deu

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite deu

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite deu

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309
TELE-satellite deu


Mehr von TELE-satellite deu (20)

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311

Spaun
SpaunSpaun
Spaun

Mfc
MfcMfc
Mfc

Icecrypt
IcecryptIcecrypt
Icecrypt

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Feature satip4
Feature satip4Feature satip4
Feature satip4

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Amiko
AmikoAmiko
Amiko

Abipbox
AbipboxAbipbox
Abipbox

Work microwave
Work microwaveWork microwave
Work microwave

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309

Tivi+
Tivi+Tivi+
Tivi+

Speedcast
SpeedcastSpeedcast
Speedcast

Spaun
SpaunSpaun
Spaun

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon


Horizon

  • 1. TEST REPORT Kombi Messgerät Horizon • Intuitiv einsetzbar • Perfekte Verarbeitung • Optimal für den täglichen Einsatz eines Installateurs HD-STM • Liefert alle notwendigen Informationen, die ein Installateur benötigt • Sehr genaue Messwerte und rasche Anpassung bei Signal- Änderungen 76 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com www.TELE-satellite.com — 12-01/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine 77
  • 2. TEST REPORT Combo Signal Analyzer Tunen Sie Ihre TV-Antenne Ein Messgerät für Satelliten- und terrestrischen Empfang mit einem äußerst praktischen und intuitiven Interface Dieser neue Signal Analy- Das Gerät hat 10 Tasten: wenn man den Ausgang eines kennt man: Einen Slot für zer ist größer als die ande- Neben den vier Pfeiltasten terrestrischen Antennen-Ver- eine SD-Speicherkarte, den ren Horizon-Geräte, die wir und dem OK-Knopf in deren stärkers ausmisst. USB-Anschluss und eine DC- bisher für TELE-satellite ge- Mitte, gibt es noch einen ON/ Buchse für den Anschluss testet hatten. Das ist nicht OFF-Schalter und neben dem Der Horizon ist auch ausge- zum Zigarettenanzünder im verwunderlich, denn der HD- LCD sind vier “Soft”-Tasten stattet mit einem DC-Lader Auto. Die SD-Karte ist vorge- STM kann nicht nur DVB-S/ angeordnet. Deren Funktion zum Anschluss im Auto, ei- sehen, um die Messdaten zu S2 Signale, sondern auch hängt vom gegenwärtigen nem Netzkabel mit dem re- speichern. DVB-T und sogar die alten Menü ab und wird stets am gionalen Anschluss-Stecker analog TV- und Radio-Signale Bildschirm angezeigt. und einem USB-Kabel. Wie Horizon liefert das User Ma- messen. Das grüne Gehäu- bei jedem Horizon-Messgerät nual in elektronischer Form se gibt dem Gerät ein etwas Das letzte Element auf der wird kein externes Netzteil - als PDF-Dokument auf der militärisches Aussehen, aber Frontplatte ist der Anschluss benötigt, sondern man steckt mitgelieferten CD-ROM. Wir glücklicherweise besteht es für den Signaleingang. Zu- lediglich das Netzkabel an. haben es durchgeblättert und nicht aus Metall, sondern sammen mit dem Messgerät Das ist praktisch, weil es den stellten fest, dass es sehr de- aus ABS-Kunststoff mit einer lieferte Horizon ein kurzes Aufwand mit einer separa- tailliert und leicht lesbar ge- Frontplatte ganz aus Alumi- Stück Koaxialkabel mit F- ten Stromversorgung spart. halten ist, bebildert mit einer nium. Das Gewicht hält sich Steckern an beiden Enden, Alles zusammen passt in die Vielzahl von Bildschirmfotos. dadurch in Grenzen, man dann einen Adapter F zu IEC mitgelieferte gepolsterte Ta- Allerdings wollten wir es bei muss sich nicht den Hals ver- und schließlich zwei 10 dB- sche. diesem Test nicht im Detail renken, wenn man mit dem Signal-Abschwächer für den studieren, sondern began- 2-kg- schweren HD-STM ar- Bereich 5 - 1000 MHz. Die Betrachtet man den HD- nen mit dem HD-STM sofort beitet. letzteren sind sehr praktisch, STM von rechts, dann er- zu arbeiten. Damit wollten 12-01/2012 Horizon HD-STM Die perfekte Wahl für den Installateur, der ein praxistaugliches Messgerät bevorzugt 78 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
  • 3. wir feststellen, inwieweit das nicht aus, kann man eigene Empfindlichkeit und Auflö- bei welcher Stadt. Das war, 1 User Interface intuitiv und Transponderdaten einsetzen. sung ist genau so, wie sie weil Horizon das Testgerät selbsterklärend ist. Die Möglichkeit, nach Bedarf sein sollten. HD-STM misst für uns für Polen vorbereitet und ohne einen PC zu benöti- die Kanalstärke mit 0.1 dBµV hatte. Würde man das Gerät Gleich nach dem Begrü- gen mehr Transponderdaten und MER und C/N mit einer in einem anderen Land kau- ßungbild sieht man drei eintragen zu können, ist ein Auflösung von 0.1 dB. fen, wäre es mit den Einstel- Menüpunkte: SAT - zur Mes- wichtiger Vorzug von HD- lungen vorbereitet, die zur sung eines Satellitensignals, STM. Einfachere Messgerä- Der HD-STM kann nicht nur Region passen. Das ist recht TERR - zur Messung eines te erlauben solche Einträge bei einfachen Installationen hilfreich, denn dadurch muss terrestrischen Signals und nicht. mit einer Direktverbindung man in unterschiedlichen Re- SETUP - um die Grundeinstel- zum LNB eingesetzt werden. gionen keine Kanalnummern lung des Messgerätes zu kon- Ist die Antenne noch nicht Das Gerät ist kompatibel zu oder -Frequenzen des DVB-T figurieren. Drückt man eine auf ein Signal ausgerichtet, einem DiSEqC-Switch und Multiplex eintragen. Trotz- der Tasten neben dem Bild- kann Horizon’s HD-STM auch DiSEqC-Motor. Dank dessen dem hindert den HD-STM schirm kommt man weiter. helfen. Man schaltet einfach kann man beim Kunden über- nichts, auf Wunsch das ganze Der allererste Bildschirm im auf Spektrum-Anzeige und prüfen, ob ein Problem mit Sat-Modus zeigt bereits ein dreht und neigt die Antenne, dem DiSEqC-System besteht, 1. Hauptmenü Messergebnis. Im oberen Teil bis im Spektrum Signalspit- ob alles mit dem Switch und 2. Satelliten-Suche des Bildes sieht man den Na- zen erscheinen. Die Schritt- dem Motor OK ist, oder ob gar 2 3 4 men des Satelliten und seine weite der Spektrumanzeige der Receiver nicht die rich- 3. Spektrum-Anzeige 4. Schrittweite auf 960 MHz Signalstärke auf zwei Arten, ist in folgenden Schritten ein- tigen DiSEqC-Befehle gene- erhöht als Balken und numerisch. stellbar: 60, 120, 240, 480, riert. Der HD-STM kann sogar 5. Schrittweite auf 120 MHz Mit der rechten und linken 960, 1200 MHz. Sobald die feststellen, ob in der Kabel- erniedrigt Pfeiltaste wechselt man den Peaks der Spektrumanzeige verbindung zum LNB eine Un- 6. Ansicht der Konstellation Satelliten, bis HD-STM auf ein ihr Maximum erreicht haben, terbrechung oder ein Kurz- 7. Ergebnis des Tests LNB & Signal einrastet und dessen kehrt man zu der oben be- schluss besteht. Auch dies Kabel Parameter zeigt: Kanalstär- schriebenen Messung zurück ist sehr hilfreich. Die oben 8. Untermenü DiSEqC-Switch ke, Modulation-Fehlerrate und sucht in der Satelliten- beschriebenen Operationen 9. Untermenü DiSEqC-Motor (MER) oder Rauschabstand Liste, bis der Satellit iden- sind ganz einfach durchführ- 10. Verwaltung der (C/N), Kanal-Fehlerrate und tifiziert ist, auf den die An- bar, da die Menüstruktur sehr SD-Speicherkarte Post-Viterbi-Fehlerrate. Man tenne zeigt. Ist es nicht der logisch aufgebaut ist. 11. Setup-Menü kann auch den gewünschten erwünschte, dann hilft das 12. Auswahl einer polnischen 5 6 7 Satelliten aus einer Liste aus- Wissen, welches der gefun- Der HD-STM kann auch das Region wählen, die man mit der Ta- dene Satellit ist, wie man die Konstellations - Diagramm 13. Auswahl einer Stadt der ste LIST aufruft. Schüssel weiterdrehen muss, sowohl für QPSK und 8PSK Region ostwärts oder westwärts. zeigen. Mit etwas Erfahrung 14. Messung eines analogen Für jeden empfangbaren kann man an der Darstellung terrestrischen Kanals Satelliten hat HD-STM min- Sobald die Antenne auf den beurteilen, wie verrauscht 15. Messung eines digitalen destens einen Transponder richtigen Satelliten ausge- das Signal ist. terrestrischen Kanals (DVB-T) intern gespeichert. Auf diese richtet ist, neigt man sie vor- 16. Konstellation eines terrestrischen Signals Weise erkennt HD-STM den sichtig auf und ab und dreht Als wir den HD-STM auf ter- Satelliten, auf den das Gerät sie leicht nach links oder restrischen Empfang schal- 17. Versorgungsspannung für einen terrestrischen eingestellt wurde. Reichen rechts, um das Maximum teten, überraschte uns die Antenneverstärker einstellen die Einstellungen des vor- der von HD-STM angezeig- Abfrage, in welcher Region 18. Speicherpfad der programmierte Transponder ten Messgrößen zu erreichen. Polens wir wohnen und sogar Messergebnisse festlegen 8 9 10 13 14 15 11 16 17 18 12 80 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com www.TELE-satellite.com — 12-01/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine 81
  • 4. Spektrum Kanal für Kanal an- zuzeigen. Aber das ist nicht alles. Es ist Horizon’s Politik, die verschiedenen Einstellun- gen ihrer Messgeräte auf der Homepage zu liefern. Man kann die aktuellen Daten, die für die eigene Region gelten herunter laden und in den in- ternen Speicher des Gerätes laden. Dazu braucht man nur eine einfache Software zu in- stallieren, die sich auf der mitgelieferten CD-ROM be- findet. Auf diese Weise kann man nicht nur terrestrische, sondern auch Satelliten-Da- ten auf den neuesten Stand bringen. Der HD-STM kann nicht nur analoge und digitale terre- strische Signale messen. Er kann sogar das Konstellati- ons - Diagramm von DVB-T anzeigen. Außerdem kann man das Gerät auch konfigu- rieren, um einen Antennen- verstärker mit Gleichspan- nung zu versorgen. Man kann wählen zwischen 5, 12 oder 18 V DC. Das SETUP-Menü hat eine ganze Reihe von Einträgen. Nicht nur die Einheiten der Kanalstärke (dBµV, dBm oder dBmV) oder LCD-Parameter kann man wählen, sondern auch ob man bei digitalen Satelliten-Signalen MER oder C/N messen will. Wir bevorzu- gen MER, da dessen Messung vom Geräte-Typ und -Her- steller unabhängiger ist. Die Auswahl der Menüsprache ist derzeit noch auf Englisch und Französisch begrenzt, aber dies ist kein großes Problem, denn die meisten Nutzer auf der ganzen Welt sind mit den englischen Begriffen der Messtechnik vertraut. Die erzielten Messwerte, ob von Satelliten oder terre- strisch, können auf einer SD- Karte gespeichert oder zu ei- nem PC übertragen werden. Die dafür benötigte Software liefert Horizon auf der bei- gefügten CD-ROM. Das be- trifft nicht nur Messwerte. Man kann auch Abbilder vom Spektrum oder der Konfigu- ration-Anzeige speichern. Zusammenfassend sind wir sehr erfreut festzustellen, dass jeder, der noch keine große Erfahrung bei der Mes- 82 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
  • 5. More on This Manufacturer Read TELE-satellite’s Company Report: HORIZON Signal Analyzer Manufacturer, UK www.horizonhge.com sung von TV-Signalen hat, ger und 4 Analog-Träger zur praktisch kein Handbuch be- Verfügung. Siehe die Dia- nötigt. Vielleicht will man mal gramme unseres Berichtes. ins Handbuch sehen, um ei- HD-STM lieferte recht gute nen neuen Transponder ein- Messungen - sie waren dicht zutragen oder um die Such- bei den Ergebnissen der an- routine zu verstehen, aber deren zwei Messgeräte. In auch in diesen Fällen kom- einem Fall konnte Referenz men die meisten Nutzer ohne Nr.2 das Signal nicht einpha- Handbuch aus. Die HD-STM sen (DVB-S 12615 H, 9189 Firmware ist wirklich sehr in- ks/sec des Atlantic Bird) und tuitiv. maß nur die Kanalstärke aber nicht MER. Dagegen hatte Unser Test wäre nicht HD-STM mit diesem Signal vollständig, wenn wir das keine Probleme. Perfekte Lei- Horizon-Gerät nicht mit den stung! Analyzern anderer Hersteller vergleichen würden. Wir nah- Der HD-STM ist wohl kein men dazu zwei sehr komple- hoch entwickelter Signal- www.TELE-satellite.com/TELE-satellite-1111/eng/horizon.pdf www.TELE-satellite.com/TELE-satellite-0801/eng/horizon.pdf xe und teure Messgeräte als Analyzer, aber er besitzt die www.TELE-satellite.com/TELE-satellite-0701/eng/horizon.pdf Referenzen. Wir prüften den meisten Eigenschaften und Unterschied bei Satelliten- Funktionen, die man beim In- und terrestrischen Messun- stallieren von Satelliten- und Installateur braucht, um sei- Die Verarbeitung des HD- gen. Zwei Satelliten waren terrestrischen Empfangssy- ne Arbeit schnell und einfach STM ist perfekt und er besitzt die Signalquellen: Hotbird stemen benötigt. Horizon zu erledigen. Natürlich kann einen Polymer-Akku mit ho- auf 13° Ost (DVB-S2, 11278 verfolgt mit diesem Messge- er kein Video oder Audio des her Speicherkapazität. Seine Vertikal-Transponder) und rät das klare Ziel, alle “must Kanals wiedergeben oder die Satelliten- und terrestrische Atlantic Bird auf 5° West have”-Eigenschaften einzu- Bit-Rate von Video oder Au- Funktionalität lässt nichts zu (ein DVB-S2 und zwei DVB-S arbeiten und alles “nice to dio auslesen, aber wie vie- wünschen übrig. Dies ist die Transponder). Als terrestri- have” zu vergessen. Auf die- le Installateure möchten für perfekte Wahl für einen In- sche Signale standen uns an se Weise bekam der HD-STM solche Funktionen zusätzlich stallateur, der auf ein prakti- unserem Ort ein DVB-T Trä- alles Notwendige, das ein Geld ausgeben? sches Gerät Wert legt. TECHNICAL DATA Manufacturer Horizon Global Electronics Ltd. Fax +44-1279-417025 E-mail sales@horizonhge.com Web page www.horizonhge.com Model HD-STM Function Satellite and terrestrial antenna meter SATELLITE: RF Input range 950 – 2150MHz 40dBµV to 110dBµV LNB Supply Voltages 13V Vertical 18V Horizontal (21V SCR) LNB Short Circuit Protection 750mA maximum current limiter Transponder memory 4000 definitions Modulation supported QPSK, DSS, QPSK, 8PSK Satellite Bands C, Ku and Ka Input dynamic range -70dBm to 0dBm Symbol rate 1Msps – 45Msps TERRESTRIAL: Channel bandwidth Up to 8 MHz Frequency range 49MHz (VHF) to 861MHz (UHF) Input levels -92dBm to -20dBm Analogue measurements Video and Audio levels Expertenmeinung Sehr intuitives Interface Schnelle Reaktion auf Signaländerungen + Gute Empfindlichkeit und Messgenauigkeit Unserem Land angepasst - benötigt keine nut- zlose Suche nach Transponder-Daten Datenspeicher Jacek Pawlowski TELE-satellite – Test Center Nicht kompatibel zu DVB-T2 Poland 84 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
