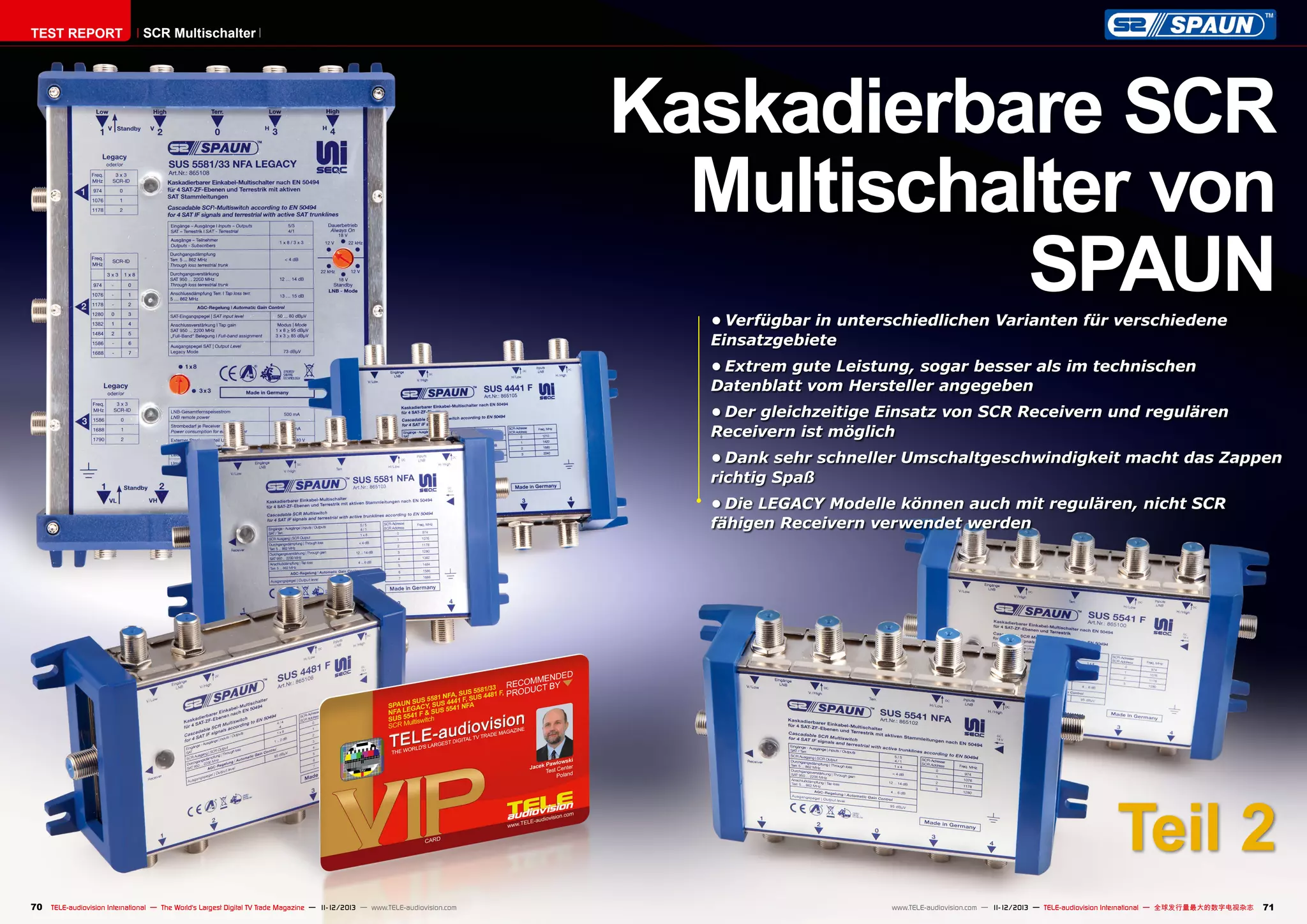

TEST REPORT

SCR Multischalter

Kaskadierbare SCR
Multischalter von
SPAUN
•	Verfügbar in unterschiedlichen Varianten für verschiedene
Einsatzgebiete
•	Extrem gute Leistung, sogar besser als im technischen
Datenblatt vom Hersteller angegeben
•	Der gleichzeitige Einsatz von SCR Receivern und regulären
Receivern ist möglich
•	Dank sehr schneller Umschaltgeschwindigkeit macht das Zappen
richtig Spaß
•	Die LEGACY Modelle können auch mit regulären, nicht SCR
fähigen Receivern verwendet werden

Teil 2
70 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

www.TELE-audiovision.com — 1
1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志

71

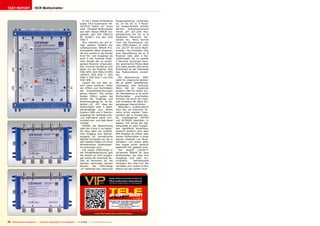

TEST REPORT

SCR Multischalter

In Teil 1 dieser Artikelserie
(siehe TELE-audiovision 0910/2013) haben wir Ihnen
zwei Einkabel-Multischalter
aus dem Hause SPAUN vorgestellt: Den SUS 5581/33
NF LEGACY und den SUS
5581 F.
Nun möchten wir auf einige weitere Modelle der
umfangreichen SPAUN Produktpalette näher eingehen,
die sich sowohl in der Anzahl
ihrer Ein- und Ausgänge als
auch in der maximal möglichen Anzahl der zu versorgenden Receiver unterscheiden. Konkret handelt es sich
dabei um die Modelle: SUS
5581 NFA, SUS 5581/33 NFA
LEGACY, SUS 4441 F, SUS
4481 F, SUS 5541 F und SUS
5541 NFA.
Lassen Sie uns aber zuerst rasch erklären, wofür
die Ziffern und Buchstaben
der Produktbezeichnungen
genau stehen: Die ersten
beiden Ziffern geben die
Anzahl der Eingänge und
Stammausgänge an. So bedeutet z.B. „44“, dass der
Multischalter über 4 Satelliteneingänge (von einem
Quattro LNB) und 4 Stammausgänge für vertikales lowund high-Band sowie horizontales low- und high-Band
verfügt.
Enthält die Bezeichnung
statt der 4 eine 5, so bedeutet dies, dass ein zusätzlicher Eingang und Stammausgang für terrestrische
Signale vorhanden ist, der in
den meisten Fällen mit einer
terrestrischen Außenantenne verbunden wird.
Die zweite Ziffernfolge in
der Modellbezeichnung gibt
die Anzahl an SCR Ausgängen sowie die maximale Anzahl an Receivern an, die
darüber verbunden werden
können. Die Ziffernfolge
„41“ bedeutet also, dass eine

Ausgangsleitung vorhanden
ist, an die bis zu 4 Receiver angeschlossen werden
können. Dementsprechend
würde „81“ auf eine Ausgangsleitung mit bis zu 8
möglichen Receivern hinweisen etc. Hinzu kommt
noch die Kombination von
zwei Ziffernfolgen, so steht
z.B. „81/33“ für einen Multischalter, der entweder über
eine Signalleitung bis zu 8
Receiver oder über 3 Signalleitungen bis zu jeweils
3 Receiver versorgen kann.
Der gewünschte Modus lässt
sich dabei jeweils über einen
Drehknopf an der Oberseite
des Multischalters einstellen.
Die Bezeichnung „NFA“
steht für integrierte Verstärker an jedem Satellitensignaleingang, aber Achtung:
Wenn Sie ein modernes
Quattro LNB mit relativ kurzer Verkabelung an so einen
Multischalter
anschließen
könnten Sie leicht die maximal erlaubten 80 dBµV Eingangspegel überschreiten.
Besonders problematisch
wird das auf manchen ohnehin schon starken Transpondern der in Europa häufig empfangenen ASTRA
und HOTBIRD Satelliten. In
diesem Fall würde die Signalqualität an allen Ausgängen signifikant abnehmen,
wodurch deutlich wird, dass
NFA Modelle als dritter oder
vierter Multischalter in einer
ganzen Kaskade von Multischaltern, von denen jeder
das Signal schon deutlich
gedämpft hat, gedacht sind.
Den
Begriff
„LEGACY“
verwendet SPAUN für jene
Multischalter, die über drei
Ausgänge und zwei verschiedene
Betriebsmodi
verfügen: 8x1 oder 3x3. Sie
verhalten sich zudem im 8x1
Modus auf den beiden nicht

11-12/2013
SUS 5581 NFA, SUS 5581/33 NFA LEGACY,
SUS 4441 F, SUS 4481 F, SUS 5541 F
and SUS 5541 NFA
Best products for creating a reliable SCR
distribution system

www.TELE-audiovision.com/13/11/spaun

72 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

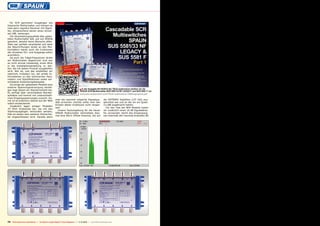

für SCR genutzten Ausgängen wie
klassische Multischalter und können so
zwei ganz reguläre Receiver mit Signalen, entsprechend denen eines Universal LNB, versorgen.
Die Verarbeitungsqualität aller getesteten Multischalter ließ, wie von SPAUN
gewohnt, absolut keine Wünsche offen.
Alles war perfekt verarbeitet und dank
der Beschriftungen direkt an den Multischaltern waren auch die Funktionen
der einzelnen Ein- und Ausgänge sofort
ersichtlich.
Da auch die Trägerfrequenzen direkt
am Multischalter abgedruckt sind war
es nicht einmal notwendig, einen Blick
in die Installationsanleitung zu werfen, die mit jedem Produkt ausgeliefert
wird. Wer es, und das empfehlen wir
natürlich, trotzdem tut, der erhält Informationen zu den technischen Parametern und Spezifikationen sowie verschiedene Anwendungsbeispiele.
Da einige der getesteten Modelle eine
externe Spannungsversorgung benötigen liegt diesen ein Steckernetzteil bei.
Es verfügt über verschiedene Steckeraufsätze und kommt mit unterschiedlichen Eingangsspannungen zurecht. Damit ist es praktisch überall auf der Welt
sofort einsatzbereit.
Zusätzlich lagen einigen Modellen
75 Ohm Endstücke bei, die mit den
Stammausgängen verbunden werden,
falls an diesen kein weiterer Multischalter angeschlossen wird. Gerade wenn

■ In der Ausgabe 09-10/2013 der TELE-audiovision stellten wir die

SPAUN SCR Multischalter SUS 5581/33 NF LEGACY und SUS 5581 F vor
www.tele-audiovision.com/TELE-audiovision-1309/eng/spaun.pdf

man die maximal mögliche Signalqualität erreichen möchte sollte man den
Einsatz dieser Endstücke nicht vergessen!
Unsere Testumgebung für die neuen
SPAUN Multischalter beinhaltete diesmal eine 85cm Offset Antenne, die auf

die HOTBIRD Satelliten (13° Ost) ausgerichtet war und an der wir ein Quattro LNB angebracht hatten.
Für den Test der NFA Modelle haben
wir zusätzlich einen 10 dB Signaldämpfer verwendet, damit das Eingangssignal unterhalb der maximal erlaubten 80

74 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

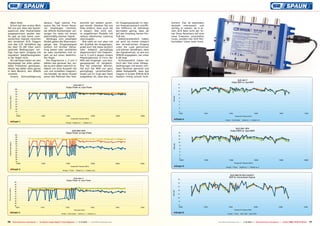

dBµV blieb.
Schon auf den ersten Blick
fiel uns auf, dass das Signalspektrum aller Multischalter
ausgesprochen sauber war.
So gab es fast keine unerwünschten Signale zwischen
den einzelnen SCR Trägern
und das C/R Verhältnis lag
bei über 35 dB! Über solch
optimale Bedingungen verfügt man beim Umgang mit
regulären Satellitensignalen
in der Regel nicht.
Als nächstes haben wir den
Signalpegel bei allen getesteten Produkten gemessen,
dieser lag dabei stets genau
in dem Bereich, den SPAUN
vorsieht.
Unsere Schlussfolgerung

daraus: Egal welche Frequenz Sie mit Ihrem Receiver empfangen möchten,
die SPAUN Multischalter versorgen ihn stets mit einem
gleichmäßig starken Signal.
Abhängig vom jeweiligen
Modell geben die Stammausgänge das Eingangssignal
einfach mit leichter Dämpfung weiter oder verstärken
es oder verstärken und regeln es auf einen bestimmten Pegel.
Die Diagramme 1, 2 und 3
stellen das genauer dar, wobei es sich dabei natürlich lediglich um eine Auswahl der
von uns erstellten Diagramme handelt, da deren Anzahl
sonst den Rahmen des Test-

berichts bei weitem sprengen würde. Glauben Sie uns
bitte einfach, dass auch die
in diesem Test nicht extra angeführten Modelle mit
nahezu identischer Leistung
überzeugten.
Wie sieht es nun aber mit
der Qualität der Ausgangssignale aus? Hat diese deutlich
oder lediglich geringfügig
abgenommen? Die Diagramme 4, 5 und 6 zeigen unsere
Messergebnisse in Form der
MER des Eingangs- und Ausgangssignals im Vergleich.
Wie Sie erkennen können,
hat sich die MER nur ganz
geringfügig verschlechtert,
wobei uns im Zuge des Tests
aufgefallen ist, dass dies nur

■ Graph 1.

■ Graph 2.

■ Graph 3.
76 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

für Ausgangssignale im oberen Frequenzbereich zutrifft.
Die Differenz ist allerdings
dermaßen gering, dass sie
auf den Empfang keinen Einfluß hat.
Selbstverständlich haben
wir auch wo immer möglich
den terrestrischen Eingang
unter die Lupe genommen
und können bestätigen, dass
der Signalverlust, so wie von
SPAUN angegeben, bei unter
4 dB liegt.
Schlussendlich haben wir
noch den Test unter Alltagsbedingungen mit einem richtigen Receiver gemacht und
dabei festgestellt, dass das
Zappen in einem SPAUN SCR
System richtig schnell funk-

tioniert. Das ist besonders
deshalb
interessant
und
wichtig zu wissen, da in einem SCR Netz nicht der Tuner Ihres Receivers auf eine
neue Frequenz umschalten
muss, sondern der SCR Multischalter! Umso mehr freut

■ Graph 4.

■ Graph 5.

■ Graph 6.
www.TELE-audiovision.com — 1
1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志

77
es uns daher, dass Sie keine Angst haben müssen, die
SPAUN Multischalter könnten
das Zappen verzögern. Ganz
im Gegenteil: Sie sind extrem schnell!
Zusammenfassend
können wir bestätigen, dass die
Leistung der SPAUN Multischalter den technischen
Spezifikationen entspricht.
Das Ausgangssignal ist
sehr sauber und kräftig, zudem ist seine MER nur geringfügig schlechter als jene
des Eingangssignals – in
unserem Fall eines Quattro
LNB.
Das SPAUN Produktportfolio enthält eine Vielzahl an
Modellen mit und ohne Ver-

stärkung, passend für vier,
acht, neun (3x3) oder sogar
zehn (8x1 + 2xLEGACY) Receiver, so dass eine Lösung
für nahezu jeden Einsatzbereich zur Verfügung steht.
Möchten Sie mehr Receiver einsetzen als Anschlüsse
zur Verfügung stehen so bieten sich die Stammausgänge
an, die das LNB Signal an einen zusätzlichen SCR Multischalter weiterleiten.
Zudem kann so auch ganz
einfach eine Kombination
aus SCR und klassischen
Multischaltern
verwendet
werden, falls einzelne Receiver in Ihrer Verteilung nicht
mit SCR Signalen umgehen
können.

expert
OPINION

SPAUN SUS 5581 NFA, SUS 5581/33
NFA LEGACY, SUS 4441 F, SUS 4481 F,
SUS 5541 F & SUS 5541 NFA

Jacek Pawlowski
Test Center
Poland

+ Die verschiedenen Modelle machen es einfach Ihre Signalver

teilung zu optimieren
Hervorragende Leistung, die den technischen Spezifikationen
entspricht
Sehr gutes Rauschverhalten
Tadellose Verarbeitung

TECHNICAL
DATA

Manufacturer

SPAUN electronic GmbH & Co. KG, Germany

Web	www.spaun.com

RECOMMENDED
PRODUCT BY

– keine

E-mail	contact@spaun.com
Phone / Fax

+49-7731-8673-0 / +49-7731-8673-17

Model

SUS 5581/33 NFA LEGACY

Inputs SAT/TERR
Through loss 5...862 MHz

SUS 5581 NFA

4/1/

SUS 4441 F

SUS 4481 F

SUS 5541 F

SUS 5541 NFA

4/1	 4	 4	 4/1	4/1

< 4 dB

< 4 dB

-

-

< 4 dB

Through loss 950...2200 MHz

12 … 14 dB

-

-1 ... 2 dB

-1 ... 2 dB

-1 ... 2 dB

-

Through gain 950...2200 MHz

-

12 … 14 dB

-

-

-

12 … 14 dB

Tap Loss 5...862 MHz
SAT Input Level
SAT Output Level (Legacy Mode)
Output Level 950...2200 MHz

SCR carriers [MHz]








Power consumption

< 4 dB

13 … 15 dB

4 … 6 dB

-

-

4 … 6 dB

4 … 6 dB

50 … 80 dBμV

50 … 80 dBμV

65 … 95 dBμV

65 … 95 dBμV

65 … 95 dBμV

65 … 95 dBμV

73 dBμV

N/A

N/A

N/A

N/A

N/A

1x8: 95 dBμV
3x3: 82 dBμV

95 dBμV

95 dBμV

95 dBμV

95 dBμV

95 dBμV

974
1076
1178
1280
1382
1484
1586
1688
1790 (only in 3x3 setup)
< 7 W

974	1210
974	974	974
1076	 1420	1076	1076	1076
1178	1680	1178	1178	1178
1280	 2040	1280	1280	1280
1382		1382
1484		1484
1586		1586
1688		1688
< 7W

-

-

78 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

-

< 7W

Weitere ähnliche Inhalte

Was ist angesagt? (20)

Nanoxx
NanoxxNanoxx
Nanoxx

TELE-satellite-1011
TELE-satellite-1011TELE-satellite-1011
TELE-satellite-1011

Beginner
BeginnerBeginner
Beginner

Pansat
PansatPansat
Pansat

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Dvbshop
DvbshopDvbshop
Dvbshop

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Nanoxx
NanoxxNanoxx
Nanoxx

Topfield
TopfieldTopfield
Topfield

Vantage
VantageVantage
Vantage

Spaun lte-filter
Spaun lte-filterSpaun lte-filter
Spaun lte-filter

Eycos
EycosEycos
Eycos

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Skyvision
SkyvisionSkyvision
Skyvision

Dragonsat
DragonsatDragonsat
Dragonsat

Encoder
EncoderEncoder
Encoder

Satcatcher
SatcatcherSatcatcher
Satcatcher

Skyworth
SkyworthSkyworth
Skyworth

Goldeninterstar
GoldeninterstarGoldeninterstar
Goldeninterstar

Technotrend
TechnotrendTechnotrend
Technotrend


Andere mochten auch

Citrix Online Company Overview
Citrix Online Company OverviewCitrix Online Company Overview
Citrix Online Company OverviewStefan Guenther

Resultados aprendizaje
Resultados aprendizajeResultados aprendizaje
Resultados aprendizaje
margeory

Presentacion Comparte
Presentacion CompartePresentacion Comparte
Presentacion Comparte
Fundación Merced Coahuila

Revue Technique Volvo 440 460 480 (Assemble)
Revue Technique Volvo 440 460 480 (Assemble)Revue Technique Volvo 440 460 480 (Assemble)
Revue Technique Volvo 440 460 480 (Assemble)guest1dd81

Double Vision2 Amante
Double Vision2 AmanteDouble Vision2 Amante
Double Vision2 Amante
amante

Ps 110
Ps 110Ps 110
Exploitation PéDagogique De Tic En Classe Pour La
Exploitation PéDagogique De Tic En Classe Pour LaExploitation PéDagogique De Tic En Classe Pour La
Exploitation PéDagogique De Tic En Classe Pour La
guest09062a

Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.
Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.
Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.
helmutsatzinger

La mejor maestra
La mejor maestraLa mejor maestra
La mejor maestra
guest9a7dedc

Diapositiva 1 (jorge r uiz martell)
Diapositiva 1 (jorge r uiz martell)Diapositiva 1 (jorge r uiz martell)
Diapositiva 1 (jorge r uiz martell)
mjolengua

Umlagefinanzierten iphone angebote
Umlagefinanzierten iphone angeboteUmlagefinanzierten iphone angebote
Umlagefinanzierten iphone angebote
lisalee01

Les étoiles de l'Observeur du design 12
Les étoiles de l'Observeur du design 12Les étoiles de l'Observeur du design 12
Les étoiles de l'Observeur du design 12
designers interactifs

Anuario ufro 2008
Anuario ufro 2008Anuario ufro 2008
Anuario ufro 2008
webbib

Secure TYPO Extensions
Secure TYPO ExtensionsSecure TYPO Extensions
Secure TYPO Extensions
Alex Kellner

Praias coloridas
Praias coloridasPraias coloridas
Praias coloridas
Cristiane Freitas

Vortrag Ostbayrischer Tourismustag2008 Waldhoer
Vortrag Ostbayrischer Tourismustag2008 WaldhoerVortrag Ostbayrischer Tourismustag2008 Waldhoer
Vortrag Ostbayrischer Tourismustag2008 Waldhoer
Klemens Waldhör

Taller del programa de Estimulos de Inovacción 2011
Taller del programa de Estimulos de Inovacción 2011Taller del programa de Estimulos de Inovacción 2011
Taller del programa de Estimulos de Inovacción 2011
Anadic Veracruz


Andere mochten auch (20)

Citrix Online Company Overview
Citrix Online Company OverviewCitrix Online Company Overview
Citrix Online Company Overview

Resultados aprendizaje
Resultados aprendizajeResultados aprendizaje
Resultados aprendizaje

Presentacion Comparte
Presentacion CompartePresentacion Comparte
Presentacion Comparte

Revue Technique Volvo 440 460 480 (Assemble)
Revue Technique Volvo 440 460 480 (Assemble)Revue Technique Volvo 440 460 480 (Assemble)
Revue Technique Volvo 440 460 480 (Assemble)

Tanya_Dany
Tanya_DanyTanya_Dany
Tanya_Dany

Double Vision2 Amante
Double Vision2 AmanteDouble Vision2 Amante
Double Vision2 Amante

Ps 110
Ps 110Ps 110
Ps 110

Exploitation PéDagogique De Tic En Classe Pour La
Exploitation PéDagogique De Tic En Classe Pour LaExploitation PéDagogique De Tic En Classe Pour La
Exploitation PéDagogique De Tic En Classe Pour La

Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.
Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.
Der "grosse Stelentext". Opferformel, „Anruf“ und andere Motive.

La mejor maestra
La mejor maestraLa mejor maestra
La mejor maestra

Diapositiva 1 (jorge r uiz martell)
Diapositiva 1 (jorge r uiz martell)Diapositiva 1 (jorge r uiz martell)
Diapositiva 1 (jorge r uiz martell)

Umlagefinanzierten iphone angebote
Umlagefinanzierten iphone angeboteUmlagefinanzierten iphone angebote
Umlagefinanzierten iphone angebote

Les étoiles de l'Observeur du design 12
Les étoiles de l'Observeur du design 12Les étoiles de l'Observeur du design 12
Les étoiles de l'Observeur du design 12

Anuario ufro 2008
Anuario ufro 2008Anuario ufro 2008
Anuario ufro 2008

Antech
AntechAntech
Antech

Secure TYPO Extensions
Secure TYPO ExtensionsSecure TYPO Extensions
Secure TYPO Extensions

Praias coloridas
Praias coloridasPraias coloridas
Praias coloridas

Vortrag Ostbayrischer Tourismustag2008 Waldhoer
Vortrag Ostbayrischer Tourismustag2008 WaldhoerVortrag Ostbayrischer Tourismustag2008 Waldhoer
Vortrag Ostbayrischer Tourismustag2008 Waldhoer

Infosat
InfosatInfosat
Infosat

Taller del programa de Estimulos de Inovacción 2011
Taller del programa de Estimulos de Inovacción 2011Taller del programa de Estimulos de Inovacción 2011
Taller del programa de Estimulos de Inovacción 2011


Ähnlich wie Spaun

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY
Christoph Huetten

Schnerzingers CABLES Manual - German
Schnerzingers CABLES Manual - GermanSchnerzingers CABLES Manual - German
Schnerzingers CABLES Manual - German
Falkenstein ProAudio

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16ELYAS90

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16ELYAS90


Ähnlich wie Spaun (20)

Spaun
SpaunSpaun
Spaun

Spaun
SpaunSpaun
Spaun

Spaun
SpaunSpaun
Spaun

Spaun
SpaunSpaun
Spaun

Spaun
SpaunSpaun
Spaun

Spaun
SpaunSpaun
Spaun

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY

Schnerzingers CABLES Manual - German
Schnerzingers CABLES Manual - GermanSchnerzingers CABLES Manual - German
Schnerzingers CABLES Manual - German

Work microwave
Work microwaveWork microwave
Work microwave

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

Spaun vam
Spaun vamSpaun vam
Spaun vam

Abcom
AbcomAbcom
Abcom

Gtsat
GtsatGtsat
Gtsat

Spaun
SpaunSpaun
Spaun

Starsat
StarsatStarsat
Starsat

Optiscan
OptiscanOptiscan
Optiscan

Eycos
EycosEycos
Eycos

Fortecstar
FortecstarFortecstar
Fortecstar

Arion
ArionArion
Arion


Mehr von TELE-satellite deu

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311
TELE-satellite deu

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite deu

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite deu

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309
TELE-satellite deu

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv
TELE-satellite deu

Audolici
AudoliciAudolici

Mehr von TELE-satellite deu (20)

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Amiko
AmikoAmiko
Amiko

Abipbox
AbipboxAbipbox
Abipbox

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309

Tivi+
Tivi+Tivi+
Tivi+

Speedcast
SpeedcastSpeedcast
Speedcast

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv

Feature satip3
Feature satip3Feature satip3
Feature satip3

Deviser
DeviserDeviser
Deviser

Changhong
ChanghongChanghong
Changhong

Audolici
AudoliciAudolici
Audolici

Oreind
OreindOreind
Oreind


Spaun

  • 1. TEST REPORT SCR Multischalter Kaskadierbare SCR Multischalter von SPAUN • Verfügbar in unterschiedlichen Varianten für verschiedene Einsatzgebiete • Extrem gute Leistung, sogar besser als im technischen Datenblatt vom Hersteller angegeben • Der gleichzeitige Einsatz von SCR Receivern und regulären Receivern ist möglich • Dank sehr schneller Umschaltgeschwindigkeit macht das Zappen richtig Spaß • Die LEGACY Modelle können auch mit regulären, nicht SCR fähigen Receivern verwendet werden Teil 2 70 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 1 1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 71
  • 2. TEST REPORT SCR Multischalter In Teil 1 dieser Artikelserie (siehe TELE-audiovision 0910/2013) haben wir Ihnen zwei Einkabel-Multischalter aus dem Hause SPAUN vorgestellt: Den SUS 5581/33 NF LEGACY und den SUS 5581 F. Nun möchten wir auf einige weitere Modelle der umfangreichen SPAUN Produktpalette näher eingehen, die sich sowohl in der Anzahl ihrer Ein- und Ausgänge als auch in der maximal möglichen Anzahl der zu versorgenden Receiver unterscheiden. Konkret handelt es sich dabei um die Modelle: SUS 5581 NFA, SUS 5581/33 NFA LEGACY, SUS 4441 F, SUS 4481 F, SUS 5541 F und SUS 5541 NFA. Lassen Sie uns aber zuerst rasch erklären, wofür die Ziffern und Buchstaben der Produktbezeichnungen genau stehen: Die ersten beiden Ziffern geben die Anzahl der Eingänge und Stammausgänge an. So bedeutet z.B. „44“, dass der Multischalter über 4 Satelliteneingänge (von einem Quattro LNB) und 4 Stammausgänge für vertikales lowund high-Band sowie horizontales low- und high-Band verfügt. Enthält die Bezeichnung statt der 4 eine 5, so bedeutet dies, dass ein zusätzlicher Eingang und Stammausgang für terrestrische Signale vorhanden ist, der in den meisten Fällen mit einer terrestrischen Außenantenne verbunden wird. Die zweite Ziffernfolge in der Modellbezeichnung gibt die Anzahl an SCR Ausgängen sowie die maximale Anzahl an Receivern an, die darüber verbunden werden können. Die Ziffernfolge „41“ bedeutet also, dass eine Ausgangsleitung vorhanden ist, an die bis zu 4 Receiver angeschlossen werden können. Dementsprechend würde „81“ auf eine Ausgangsleitung mit bis zu 8 möglichen Receivern hinweisen etc. Hinzu kommt noch die Kombination von zwei Ziffernfolgen, so steht z.B. „81/33“ für einen Multischalter, der entweder über eine Signalleitung bis zu 8 Receiver oder über 3 Signalleitungen bis zu jeweils 3 Receiver versorgen kann. Der gewünschte Modus lässt sich dabei jeweils über einen Drehknopf an der Oberseite des Multischalters einstellen. Die Bezeichnung „NFA“ steht für integrierte Verstärker an jedem Satellitensignaleingang, aber Achtung: Wenn Sie ein modernes Quattro LNB mit relativ kurzer Verkabelung an so einen Multischalter anschließen könnten Sie leicht die maximal erlaubten 80 dBµV Eingangspegel überschreiten. Besonders problematisch wird das auf manchen ohnehin schon starken Transpondern der in Europa häufig empfangenen ASTRA und HOTBIRD Satelliten. In diesem Fall würde die Signalqualität an allen Ausgängen signifikant abnehmen, wodurch deutlich wird, dass NFA Modelle als dritter oder vierter Multischalter in einer ganzen Kaskade von Multischaltern, von denen jeder das Signal schon deutlich gedämpft hat, gedacht sind. Den Begriff „LEGACY“ verwendet SPAUN für jene Multischalter, die über drei Ausgänge und zwei verschiedene Betriebsmodi verfügen: 8x1 oder 3x3. Sie verhalten sich zudem im 8x1 Modus auf den beiden nicht 11-12/2013 SUS 5581 NFA, SUS 5581/33 NFA LEGACY, SUS 4441 F, SUS 4481 F, SUS 5541 F and SUS 5541 NFA Best products for creating a reliable SCR distribution system www.TELE-audiovision.com/13/11/spaun 72 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com
  • 3. für SCR genutzten Ausgängen wie klassische Multischalter und können so zwei ganz reguläre Receiver mit Signalen, entsprechend denen eines Universal LNB, versorgen. Die Verarbeitungsqualität aller getesteten Multischalter ließ, wie von SPAUN gewohnt, absolut keine Wünsche offen. Alles war perfekt verarbeitet und dank der Beschriftungen direkt an den Multischaltern waren auch die Funktionen der einzelnen Ein- und Ausgänge sofort ersichtlich. Da auch die Trägerfrequenzen direkt am Multischalter abgedruckt sind war es nicht einmal notwendig, einen Blick in die Installationsanleitung zu werfen, die mit jedem Produkt ausgeliefert wird. Wer es, und das empfehlen wir natürlich, trotzdem tut, der erhält Informationen zu den technischen Parametern und Spezifikationen sowie verschiedene Anwendungsbeispiele. Da einige der getesteten Modelle eine externe Spannungsversorgung benötigen liegt diesen ein Steckernetzteil bei. Es verfügt über verschiedene Steckeraufsätze und kommt mit unterschiedlichen Eingangsspannungen zurecht. Damit ist es praktisch überall auf der Welt sofort einsatzbereit. Zusätzlich lagen einigen Modellen 75 Ohm Endstücke bei, die mit den Stammausgängen verbunden werden, falls an diesen kein weiterer Multischalter angeschlossen wird. Gerade wenn ■ In der Ausgabe 09-10/2013 der TELE-audiovision stellten wir die SPAUN SCR Multischalter SUS 5581/33 NF LEGACY und SUS 5581 F vor www.tele-audiovision.com/TELE-audiovision-1309/eng/spaun.pdf man die maximal mögliche Signalqualität erreichen möchte sollte man den Einsatz dieser Endstücke nicht vergessen! Unsere Testumgebung für die neuen SPAUN Multischalter beinhaltete diesmal eine 85cm Offset Antenne, die auf die HOTBIRD Satelliten (13° Ost) ausgerichtet war und an der wir ein Quattro LNB angebracht hatten. Für den Test der NFA Modelle haben wir zusätzlich einen 10 dB Signaldämpfer verwendet, damit das Eingangssignal unterhalb der maximal erlaubten 80 74 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com
  • 4. dBµV blieb. Schon auf den ersten Blick fiel uns auf, dass das Signalspektrum aller Multischalter ausgesprochen sauber war. So gab es fast keine unerwünschten Signale zwischen den einzelnen SCR Trägern und das C/R Verhältnis lag bei über 35 dB! Über solch optimale Bedingungen verfügt man beim Umgang mit regulären Satellitensignalen in der Regel nicht. Als nächstes haben wir den Signalpegel bei allen getesteten Produkten gemessen, dieser lag dabei stets genau in dem Bereich, den SPAUN vorsieht. Unsere Schlussfolgerung daraus: Egal welche Frequenz Sie mit Ihrem Receiver empfangen möchten, die SPAUN Multischalter versorgen ihn stets mit einem gleichmäßig starken Signal. Abhängig vom jeweiligen Modell geben die Stammausgänge das Eingangssignal einfach mit leichter Dämpfung weiter oder verstärken es oder verstärken und regeln es auf einen bestimmten Pegel. Die Diagramme 1, 2 und 3 stellen das genauer dar, wobei es sich dabei natürlich lediglich um eine Auswahl der von uns erstellten Diagramme handelt, da deren Anzahl sonst den Rahmen des Test- berichts bei weitem sprengen würde. Glauben Sie uns bitte einfach, dass auch die in diesem Test nicht extra angeführten Modelle mit nahezu identischer Leistung überzeugten. Wie sieht es nun aber mit der Qualität der Ausgangssignale aus? Hat diese deutlich oder lediglich geringfügig abgenommen? Die Diagramme 4, 5 und 6 zeigen unsere Messergebnisse in Form der MER des Eingangs- und Ausgangssignals im Vergleich. Wie Sie erkennen können, hat sich die MER nur ganz geringfügig verschlechtert, wobei uns im Zuge des Tests aufgefallen ist, dass dies nur ■ Graph 1. ■ Graph 2. ■ Graph 3. 76 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com für Ausgangssignale im oberen Frequenzbereich zutrifft. Die Differenz ist allerdings dermaßen gering, dass sie auf den Empfang keinen Einfluß hat. Selbstverständlich haben wir auch wo immer möglich den terrestrischen Eingang unter die Lupe genommen und können bestätigen, dass der Signalverlust, so wie von SPAUN angegeben, bei unter 4 dB liegt. Schlussendlich haben wir noch den Test unter Alltagsbedingungen mit einem richtigen Receiver gemacht und dabei festgestellt, dass das Zappen in einem SPAUN SCR System richtig schnell funk- tioniert. Das ist besonders deshalb interessant und wichtig zu wissen, da in einem SCR Netz nicht der Tuner Ihres Receivers auf eine neue Frequenz umschalten muss, sondern der SCR Multischalter! Umso mehr freut ■ Graph 4. ■ Graph 5. ■ Graph 6. www.TELE-audiovision.com — 1 1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 77
  • 5. es uns daher, dass Sie keine Angst haben müssen, die SPAUN Multischalter könnten das Zappen verzögern. Ganz im Gegenteil: Sie sind extrem schnell! Zusammenfassend können wir bestätigen, dass die Leistung der SPAUN Multischalter den technischen Spezifikationen entspricht. Das Ausgangssignal ist sehr sauber und kräftig, zudem ist seine MER nur geringfügig schlechter als jene des Eingangssignals – in unserem Fall eines Quattro LNB. Das SPAUN Produktportfolio enthält eine Vielzahl an Modellen mit und ohne Ver- stärkung, passend für vier, acht, neun (3x3) oder sogar zehn (8x1 + 2xLEGACY) Receiver, so dass eine Lösung für nahezu jeden Einsatzbereich zur Verfügung steht. Möchten Sie mehr Receiver einsetzen als Anschlüsse zur Verfügung stehen so bieten sich die Stammausgänge an, die das LNB Signal an einen zusätzlichen SCR Multischalter weiterleiten. Zudem kann so auch ganz einfach eine Kombination aus SCR und klassischen Multischaltern verwendet werden, falls einzelne Receiver in Ihrer Verteilung nicht mit SCR Signalen umgehen können. expert OPINION SPAUN SUS 5581 NFA, SUS 5581/33 NFA LEGACY, SUS 4441 F, SUS 4481 F, SUS 5541 F & SUS 5541 NFA Jacek Pawlowski Test Center Poland + Die verschiedenen Modelle machen es einfach Ihre Signalver teilung zu optimieren Hervorragende Leistung, die den technischen Spezifikationen entspricht Sehr gutes Rauschverhalten Tadellose Verarbeitung TECHNICAL DATA Manufacturer SPAUN electronic GmbH & Co. KG, Germany Web www.spaun.com RECOMMENDED PRODUCT BY – keine E-mail contact@spaun.com Phone / Fax +49-7731-8673-0 / +49-7731-8673-17 Model SUS 5581/33 NFA LEGACY Inputs SAT/TERR Through loss 5...862 MHz SUS 5581 NFA 4/1/ SUS 4441 F SUS 4481 F SUS 5541 F SUS 5541 NFA 4/1 4 4 4/1 4/1 < 4 dB < 4 dB - - < 4 dB Through loss 950...2200 MHz 12 … 14 dB - -1 ... 2 dB -1 ... 2 dB -1 ... 2 dB - Through gain 950...2200 MHz - 12 … 14 dB - - - 12 … 14 dB Tap Loss 5...862 MHz SAT Input Level SAT Output Level (Legacy Mode) Output Level 950...2200 MHz SCR carriers [MHz] Power consumption < 4 dB 13 … 15 dB 4 … 6 dB - - 4 … 6 dB 4 … 6 dB 50 … 80 dBμV 50 … 80 dBμV 65 … 95 dBμV 65 … 95 dBμV 65 … 95 dBμV 65 … 95 dBμV 73 dBμV N/A N/A N/A N/A N/A 1x8: 95 dBμV 3x3: 82 dBμV 95 dBμV 95 dBμV 95 dBμV 95 dBμV 95 dBμV 974 1076 1178 1280 1382 1484 1586 1688 1790 (only in 3x3 setup) < 7 W 974 1210 974 974 974 1076 1420 1076 1076 1076 1178 1680 1178 1178 1178 1280 2040 1280 1280 1280 1382 1382 1484 1484 1586 1586 1688 1688 < 7W - - 78 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com - < 7W
