TEST REPORT                           LTE Filter
该独家报道由技术专家所作




      SPAUN SMF
      790 LTE Stop
      Sperrfilter


                                                                                                                                            •	Filtert zuverlässig von LTE Signalen
                                                                                                                                            provozierte Störungen
                                                                                                                                            •	Sehr einfach zu installieren

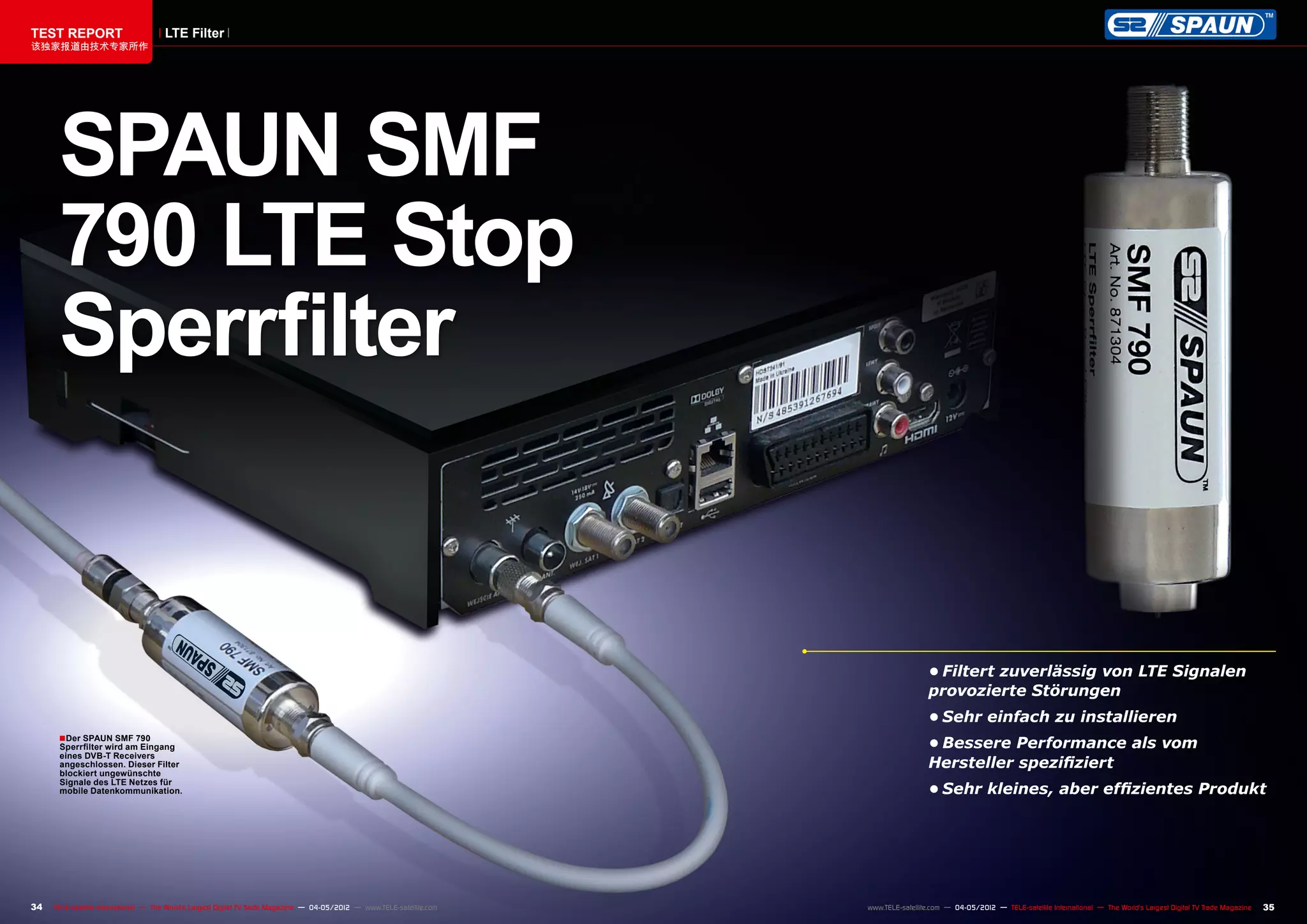

      ■Der SPAUN SMF 790
      Sperrfilter wird am Eingang                                                                                                           •	Bessere Performance als vom
      eines DVB-T Receivers
      angeschlossen. Dieser Filter                                                                                                          Hersteller spezifiziert
      blockiert ungewünschte
      Signale des LTE Netzes für
      mobile Datenkommunikation.                                                                                                            •	Sehr kleines, aber effizientes Produkt




34   TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com   www.TELE-satellite.com — 04-05/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   35
TEST REPORT                    LTE Filter

                                                                                                                                                      04-05/2012



Verhindern Sie,
                                                                                                                                SPAUN SMF 790 LTE Filter
                                                                                                                           Most effective way to block interfe
                                                                                                                                                               rence
                                                                                                                              from LTE (3G) mobile networks




dass LTE Funksignale Ihren
DVB-T/T2 Empfang stören
  Die drahtlose 3GPP LTE                  erkennen       (unerwünschte               aktive Komponente ist ein            gut abgeschirmt ist und die
Mobilfunktechnologie für die              schwarze und weiße Bild-                   Verstärker, ein Multischal-          Dosen fest an die Koaxialka-
mobile      Datenübertragung              punkte – „Fische“ oder „Flie-              ter, ein Empfänger oder jede         bel angeschlossen sind.
kann unter Umständen den                  gen“ im Bild, sowie Rauschen               andere Komponente, die mit              Wenn die Antenne einen
digitalen terrestrischen TV-              im Ton).                                   Spannung versorgt werden             eingebauten Verstärker hat,
Empfang stören. Die oberen                   Mit einem Digital-Receiver              muss. In einfachen Instal-           werden Sie keine andere
Frequenzen des ehemaligen                 können Sie diese Beeinträch-               lationen, ohne zusätzliche           Wahl haben als den Filter am
analogen Fernsehens sind                  tigung anhand der Anzeige                  Komponenten, können Sie              Ausgang der Antenne anzu-
aktuell für LTE reserviert und            der Signalqualität erkennen.               den Filter beliebig zwischen         schließen. Die Ergebnisse
nicht für DVB-T/T2. Das digi-             Wenn Ihr Receiver im Laufe                 der Antenne und dem Emp-             könnten etwas schlechter
tale Fernsehen über DVB-T/                der Zeit eine geringere Si-                fänger anschließen.                  ausfallen, weil LTE-Signale
T2 benötigt für die gleiche               gnalqualität anzeigt oder es                  Wahrscheinlich ist es am          so die Möglichkeit haben,
Anzahl von TV-Kanälen viel                im schlimmeren Fall von Zeit               einfachsten den Filter direkt        sich mit den terrestrischen
weniger Bandbreite als das                zu Zeit zu Aussetzern im Bild              an dem Receiver anzuschlie-          TV-Signalen im Antennen-
analoge Fernsehen, wes-                   oder Ton kommt, dann ist                   ßen. In komplexen Installa-          verstärker zu vermischen
halb es möglich wurde, ei-                eine der möglichen Ursachen                tionen sollte der Filter vor         und es so zur Intermodulati-
nen Teil des ursprünglichen               eine Störung, die durch in-                dem Verstärker oder dem              on kommen kann. Allerdings
Frequenzbereiches für High-               termodulierende LTE-Signale                Multischalter angeschlossen          sollte eine solche nicht er-
Speed-Datenübertragungen                  erzeugt wurde.                             werden, je nachdem welcher           wünschte Intermodulation in
zu reservieren. Da die mei-                  Es ist sehr einfach, eine               als erstes an der Antenne            korrekt gewählten Verstär-
sten der bestehenden TV-                  solche Vermutung zu bestä-                 hängt.                               kern mit hohem Dynamikbe-
Antennenanlagen aber den                  tigen: schließen Sie einfach                  Ein Filter sollte für das ge-     reich nur minimal auftreten.
gesamten Frequenzbereich                  den SMA 790 zwischen die                   samte Netzwerk ausreichen,              Selbst wenn Sie eine ak-
bis 862 MHz weiterleiten,                 Antenne und dem Receiver                   wenn die Signalverteilung            tive Antenne mit integrier-
können unerwünschte LTE-                  und prüfen Sie, ob sich die
Signale bis zum HF-Eingang                Signalqualität verbessert.
des DVB-T/T2 Empfängers                      Für die besten Ergebnisse
eindringen.                               sollte der SPAUN SMF 790
  Obwohl die LTE Daten in                 Filter vor der ersten aktiven
einem anderen Frequenzbe-                 Komponente der Empfangs-
reich als die terrestrischen              anlage platziert werden. Eine
DVB-T/T2 Signale übertra-
gen werden, können sie
dennoch, wenn sie stark ge-
nug sind, den regelmäßigen
TV-Empfang stören. Wenn
LTE-Signale stark sind und
keine Filter benutzt werden,
können im Demodulator Ih-
res Empfängers Intermodu-
lationen vorkommen. Durch
Intermodulation      erzeugte
Störsignale     manifestieren
sich als starkes Rauschen,
dass eine Verschlechterung
der Signalqualität der ge-
wünschten Signale provo-
ziert. Sie können dies bei
analogen Signalen leicht




36   TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com
1                                                      2                                                         3




4                                                      5                                                         6

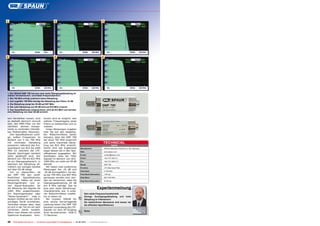

1. Der SPAUN SMF 790 hat eine sehr steile Übergangsdämpfung im
oberen Terrestrischen- und Kabel-Frequenzbereich.
2. Bis 792 MHz erfolgt praktisch keine Dämpfung.
3. Auf ungefähr 799 MHz beträgt die Dämpfung des Filters 10 dB.
4. Die Dämpfung steigt bis 30 dB auf 807 MHz.
5. Die volle Dämpfung von 50 dB wird auf 815 MHz erreicht.
6. Den Spezifikationen entsprechend, wird ab 822 MHz und darüber
eine Dämpfung von über 50 dB erreicht.


tem Verstärker nutzen, wird               biniert wird es möglich, den
es deshalb dennoch sinnvoll               wahren Frequenzgang eines
sein, den SMA-Filter vor der              Filters zu beobachten und zu
nächsten aktiven Kompo-                   messen.
nente zu verbinden (Verstär-                 Unser Messungen ergaben
ker, Multischalter, Receiver).            (wie Sie auf den beigefüg-
  Den Spezifikationen zufol-              ten Bildschirmfotos sehen
ge, sollten Frequenzen im                 können), dass der SMF 790
Bereich von 5 bis 790 MHz                 auf etwa 792 MHz anspricht
mit minimaler Dämpfung                    und seine maximale Dämp-                                                TECHNICAL
passieren, während das Fre-               fung bei 815 MHz erreicht.                                                             DATA
quenzband von 822 bis 1000                Damit sind die Ergebnisse                   Manufacturer	                  SPAUN electronic GmbH & Co. KG, Germany
MHz (in welchem die LTE-                  sogar besser als in den Spe-                Web	www.spaun.com
Signale übertragen werden)                zifikationen angegeben. Wir
                                                                                      E-mail	contact@spaun.com
stark gedämpft wird. Der                  bestätigen, dass der Filter
Bereich von 790 bis 822 MHz               Signale im Bereich von 815-                 Phone	+49-7731-8673-0

ist ein Übergangsbereich, in              1000 MHz um mehr als 50 dB                  Fax	+49-7731-8673-17
welchem die Dämpfung all-                 dämpft.                                     Model	                         SMF 790
mählich von wenigen Dezibel                  Wir haben zwei zusätzliche               Function	                      LTE Stop Band Filter
auf über 50 dB steigt.                    Messungen bei -10 dB und
                                                                                      Pass band 	                    5-790 MHz
  Um zu überprüfen, ob                    -30 dB durchgeführt. Da die-
der SMF 790 den veröf-                    se bei 799 MHz und 807 MHz                  Pass Band Attenuation	         1 dB typ.

fentlichten    Spezifikationen            gemessen worden sind, kön-                  Stop Band	                     822-1000 MHz
entspricht, haben wir einen               nen wir berechnen, dass die                 Stop Band Attenuation 	        50 dB typ.
Rauschgenerator und ei-                   Übergangsdämpfung 20 dB
nen Signal-Analysator für                 pro 8 MHz beträgt. Das ist
die Messung des Signals bis               eine sehr steile Dämpfungs-                                     Expertenmeinung
1000 MHz angeschlossen.                   Charakteristik, wie in unse-
Ein Rauschgenerator oder                  ren Bildschirmfotos zweifel-                     Sehr steile Frequenzcharakteristik
“Noise-Generator“ mag in                  los zu sehen ist.
diesem Umfeld als ein merk-                  Wir müssen SPAUN für                   +      Geringe Durchgangsdämpfung und hohe
                                                                                           Dämpfung im Filterbereich
würdiges Gerät erscheinen,                eine solche hervorragende                        Die tatsächlichen Messwerte sind besser als
Techniker wissen aber, dass               Leistung loben! Der SMF 790                      die offiziellen Spezifikationen
es sich in der Tat um ein sehr            blockiert zuverlässig die LTE-                                                                             Jacek Pawlowski
nützliches Gerät handelt.                 Signale vor dem HF-Eingang
                                                                                    –
                                                                                                                                                        TELE-satellite
                                                                                           Keine                                                           Test Center
Wenn man dieses mit einem                 Ihrer terrestrischen DVB-T/                                                                                           Poland
Spektrum-Analysator kom-                  T2 Receiver.
