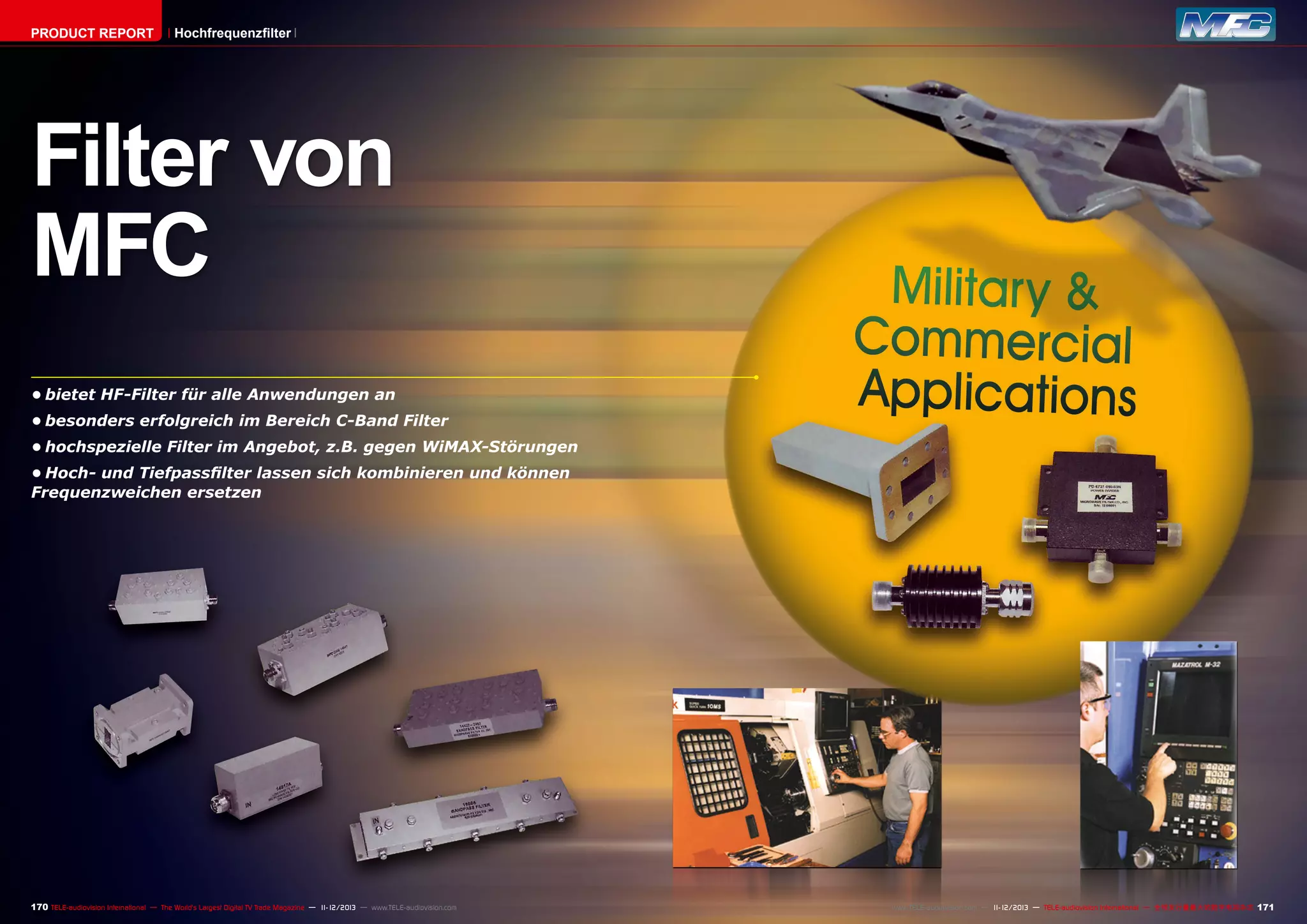

PRODUCT REPORT

Hochfrequenzfilter

Filter von
MFC
•	bietet HF-Filter für alle Anwendungen an
•	besonders erfolgreich im Bereich C-Band Filter
•	hochspezielle Filter im Angebot, z.B. gegen WiMAX-Störungen
•	Hoch- und Tiefpassfilter lassen sich kombinieren und können
Frequenzweichen ersetzen

170 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

www.TELE-audiovision.com — 1
1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志

171

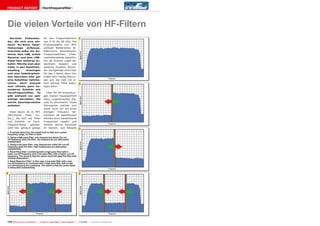

PRODUCT REPORT

Hochfrequenzfilter

Die vielen Vorteile von HF-Filtern
Normale
Endanwender, die sich eine einfache Ku-Band Satellitenanlage
aufbauen,
brauchen außer der Antenne, dem LNB, einem
Receiver und dem LNBKabel kein weiteres Zubehör. Möchte man aber
tiefer in den Satellitenempfang
einsteigen
und eine Kabelkopfstation betreiben oder gar
eine Satelliten Uplinkstation, dann braucht
man oftmals ganz besonderes Zubehör wie
Hochfrequenzfilter. Es
gibt weltweit nur sehr
wenige Hersteller, die
solche Spezialprodukte
anbieten.
Einer davon ist ist MFC
(Microwave
Filter
Co.,
Inc.), die sich auf Filter
und Zubehör im Hochfrequenz-Band
spezialisiert hat, genauer gesagt

für den Frequenzbereich
von 5 Hz bis 50 GHz. Die
Produktpalette von MFC
umfasst Wellenleiter, dielektrische Resonatoren,
Frequenzweichen,
Filter,
Lastwiderstände (gewöhnlich als Dummy Loads bezeichnet), Adapter und
weiteres Zubehör. Besonder nachgefragt sind Filter
für das C-Band, denn hier
treten sehr häufig Störungen auf, die man mit einem solchen Filter beseitigen kann.
Filter für HF-Anwendungen dienen hauptsächlich
dazu, ungewünschte Signale zu eliminieren. Diese
Störsignale machen sich
meist nicht nur auf einer
einzigen
Frequenz
bemerkbar, sie beeinflussen
oftmals auch benachbarte
Frequenzen negativ und
können aktive Elemente
im System, zum Beispiel

1

2

3

1. A sample spectrum: the signal level is high over a great
frequency range, no filter is used.
2. Using a high pass filter: only frequencies above the cutoff frequency pass the filter, low frequencies are attenuated
substantially.
3. Using a low pass filter: only frequencies under the cut-off
frequency pass the filter, high frequencies are attenuated
substantially.
4. Band-Pass filter: combining both a high pass filter with a
lower cut-off frequency and a low pass filter with a higher cut-off
frequency. The result is that the centre band will pass the filter with
minimal attenuation.
5. Band-Rejection filter: in this case a low pass filter with a low
cut-off frequency is combined with a high pass filter with a high
cut-off frequency are combined. The result is that the centre band
is attenuated substantially.

4

5

172 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

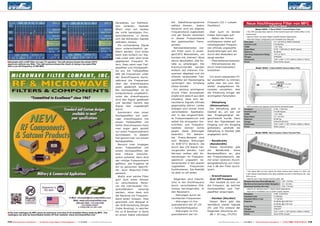

■ Example with a UHF filter of a pay TV operator: The left picture shows the whole CATV
spectrum without any filter. The right picture shows the result of using a low pass filter
with a cut-off frequency of 296 MHz.

■ The new catalogue by MFC gives an extensive overview of all available filters made by MFC. The
catalogue can also be downloaded diretly off their website: www.microwavefilter.com

174 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

Verstärker, zur Fehlfunktion
verleiten.
Deshalb
filtert man am besten
die nicht benötigten Frequenzbereiche, in denen
sich die störenden Signale
befinden, heraus.
Ein vorhandenes Signal
kann unterschiedlich gefiltert werden. Zum einen
kann man einfach nur Signale unter oder über einer
gegebenen Frequenz filtern. Dazu setzt man Tiefpassfilter und Hochpassfilter ein. Ein Tiefpassfilter
läßt die Frequenzen unter
der Grenzfrequenz durch,
während die Frequenzen
über der Grenzfrequenz
stark gedämpft werden.
Bei Hochpassfilter ist es
entsprechend umgekehrt:
unter der Grenzfrequenz
wird das Signal gedämpft
und darüber kommt das
Signal fast ungedämpft
durch.
Kombiniert man einen
Hochpassfilter mit niedriger Grenzfrequenz mit
einem Tiefpassfilter mit
hoher Grenzfrequenz kann
man sogar ganz gezielt
nur einen Frequenzbereich
durchlassen. In diesem
Fall spricht man von einem
Bandpassfilter.
Benutzt man hingegen
einen Tiefpassfilter mit
einem Hochpassfilter, der
eine
höhere
Grenzfrequenz aufweist, dann wird
der mittige Frequenzraum
gefiltert, das Ergebnis ist
ein so genannter Sperrfilter, auch Rejection-Filter
genannt.
Wofür sind solche Filter
gut? Zum einen können
so verschiedene Receiver mit individuellen Frequenzbändern
versorgt
werden, ohne dass sich
die Receiver ein Frequenzband teilen müssen. Dies
geschieht zum Beispiel in
der SCR-Verteilung (Single
Cable Routing), in welcher
bis zu 8 Receiver in Serie
an einem Kabel individuell

die Satellitenprogramme
wählen können.. Jedem
Receiver wird ein eigenes
Frequenzband zugewiesen
und der Router moduliert
in dieses Frequenzband
den gewünschten Transponder.
Netzwerkbetreiber nutzen Filter auch in analogenCATV Netzwerken, um
Kunden mit „kleinen“ Abos
davon abzuhalten, alle Kanäle zu empfangen. Die
Premium-Kanäle
werden
einfach auf höheren Frequenzen abgelegt und ein
oftmals verplombter Tiefpassfilter am Hauseingang
verhindert den Empfang
dieser Kanäle.
Ein weitaus wichtigerer
Grund Filter einzusetzen
ergibt sich jedoch aus dem
Umstand, dass sich benachbarte Signale oftmals
gegenseitig stören. Leider
drängen sich immer mehr
verschiedene Applikationen in das eingeschränkte Frequenzspektrum und
selbst die strengsten Vorschriften und Frequenztabellen können nichts
gegen diese Störungen
bewirken.
Ein
bekanntes Praxis-Beispiel sind
zum Beispiel Störungen
im DVB-T/T2 Bereich, die
durch das LTE-Signal hervorgerufen werden. Laut
Normen sollten alle Anwendungen im Frequenzspektrum ungestört nebeneinander in den jeweils
zugeteilten
Frequenzen
funktionieren. Die Realität
ist aber zu oft ander.
Allgemein wird Interferenz in der Hochfrequenz
durch verschiedene Phänomen hervorgerufen. In
den Receivern:
- Störungen durch benachbarten Frequenzen
- Störungen im Frequenzbereich der ZF (ZF
= Zwischenfrequenz)
- Störungen im Frequenzbereich der LO-

Frequenz (LO = Lokaler
Oszillator)
Aber auch im Sender
treten Störungen auf:
- Neben der Emissionsfrequenz treten auf
naheliegenden Frequenzen oftmals ungewollte
Ausstrahlungen auf, die
durch den Modulator erzeugt werden
- Oberwellenemissionen
- Störemissionen die
durch Intermodulation
entstehen

Neue Hochfrequenz Filter von MFC
für das C-Band

Model 18253 - C-Band (INSAT) Transmit Reject Filter
• This TRF provides deep rejection of the transmit band with minimal effect on the
receive band.
• Ideal for INSAT and other Region-Specific Receive Applications
• Alternate Flange Configurations are Available Upon Request
Pass band
4.5 - 4.8 GHz (C-INSAT Downlink)
Insertion Loss
0.50 dB Max
VSWR
1.30:1 Max
Reject Band
6.725 - 7.025 GHz (C-INSAT Uplink)
Rejection
80 dB Min
Operating Temperature Range
-10°C to +60°C
Flanges	CPR229G
Dimensions
3.95” x 3.88” x 2.75” (100mm x 98mm x 70mm)
Finish
Gloss White Lacquer
Model 18323 - C-Band (INSAT) Receive Reject Filter

Um einen passenden Filter auswählen zu können,
sollte man die vom Hersteller angegebenen Parameter verstehen. Hier
die Erklärung einiger der
wichtigsten Parameter:
- Dämpfung
(Attenuation)
Die Dämpfung gibt in
Dezibel an, um wie viel
das Eingangssignal abgeschwächt wurde. Dazu
wird der Signalpegel am
Eingang und am Ausgang
gemessen, weshalb die
Dämpfung in Dezibel (dB)
angegeben wird.
- Bandbreite
(Bandwidth)
Dieser Parameter gibt
die
Bandbreite
eines
Bandpassfilters an, also
der Frequenzbereich, der
mit einer relativen Durchgangsdämpfung von maximal 3 dB den Filter durchquert.
- Grenzfrequenz
(Cut-Off Frequency)
Hier handelt es sich um
die Frequenz, ab welcher
Hochpassfilter und Tiefpassfilter anspringen.
- Dezibel (Decibel)
Dieser Wert gibt das
Verhältnis zweier Signale
(P1 und P2) anhand der
folgenden Gleichung an:
dB = 10 Log10 (P1/P2)

• Same as before but rejection of the receive (Downlink) band
Passband
6.725 - 7.025 GHz
Insertion Loss
0.10 dB Approx.
VSWR
1.22:1 Max
Reject Band
4.5 - 4.8 GHz
Rejection
80 dB Typ
Flanges	CPR137/CPR137G
Dimensions
5.00“ x 2.69“ x 1.94“ (127mm x 68mm x 49mm)
Finish
White Lacquer
Model 18506 - Multi-Purpose C-Band Transmit Filter

• This Uplink filter not only rejects the entire receive band (below 4.2 GHz), but
it also rejects transmissions from other potential sources of interference etc., that
RRFs do not.
• Ideal for use in high-density transmit paths, like:
Wireless Services (Point-Multipoint)
4.55 - 4.9 GHz
Maritime & Aeronautical Radio Navigation	 4.2 - 5.6 GHz
Broadcast Auxiliary Services
6.95 -7.15 GHz
• Ideal for all “standard band” C-Band Uplink Applications
• Easy bolt-on installation and no power supply required
Passband
5.925 - 6.425 GHz
Passband Loss
0.3 dB Max
Passband Return Loss
17.7 dB Min
Rejection
50 dB Min @ 5.625 GHz

40 dB Min @ 6.725 GHz
Power Rating
400 Watts
Flanges	CPR137F
Dimensions
9.50” x 2.69” x 1.94” (241mm x 68mm x 49mm)
Finish
Gloss White Lacquer

www.TELE-audiovision.com — 1
1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志

175

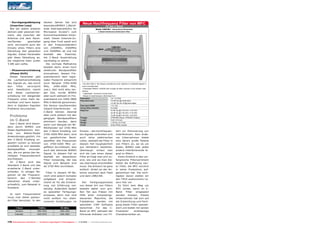

- Durchgangsdämpung
(Insertion Loss)
Wie bei jedem anderen
aktiven oder passiven Element, das zwischen der
Antenne und dem Receiver/Sender
geschaltet
wird, verursacht auch der
Einsatz eines Filters eine
Dämpfung des gesamten
Signals. Dieser Parameter
gibt diese Dämpfung an,
die möglichst klein (unter
3 dB) sein sollte.
- Phasenverschiebung
(Phase Shift)
Dieser Parameter gibt
die Laufzeitverschiebung
des Signals an, das durch
den
Filter
verursacht
wird. Gewöhnlich macht
sich
diese
Laufzeitverschiebung mit steigender
Frequenz umso mehr bemerkbar und kann besonders in digitalen Signalen
Probleme verursachen.

Probleme
im C-Band

Das C-Band wird besonders durch WiMAX und
Radar-Applikationen, konkret
von
Wetter-Radar
Anwendungen,gestört. Um
den C-Band Empfang ungestört nutzen zu können
empfiehlt es sich deshalb,
Bandpassfilter
einzusetzen, die nur genau den benötigten Frequenzbereich
durchlassen.
Im C-Band wird das
Standard C-Band und das
erweiterte C-Band unterschieden. In einigen Regionen ist der Frequenzbereich
des
C-Bandes
obendrein etwas unterschiedlich, zum Beispiel in
Russland.
Je nach Frequenzband
muss man daher passende Filter benutzen. In den

letzten Jahren hat sich
besondersWiMAX („Worldwide Interoperatibility for
Microwave Access“) zum
Kummerkandidaten entwickelt. Dieser Internet-Zugang über Funk spielt sich
in den Frequenzbändern
von 2300MHz, 2500MHz
und 3500MHz ab und hat
deshalb
das
Potential,
die C-Band Ausstrahlung
nachhaltig zu stören.
Die normale Maßnahme
besteht darin, einen hoch
selektiven Bandpassfilter
einzusetzen, dessen Frequenzbereich dem regionalen Footprint entspricht
(zum Beispiel 3700-4200
MHz,
3400-4200
MHz,
usw.). Seit nicht allzu langer Zeit, wurde WiMAX
aber auch weltweit im Frequenzband von 3400-3800
MHz in Betrieb genommen.
Die daraus resultierenden
Inband-Interferenzen im
C-Band können diesmal
aber nicht einfach mit den
gängigen Bandpassfiltern
eliminiert werden, denn
wenn zum Beispiel ein WiMAXSender auf 3700 MHz
den C-Band Empfang von
3700-4200 MHz stört, wird
ein gewöhnlicher Bandpassfilter alle Frequenzen
von 3700-4200 MHz ungefiltert durchlassen, also
auch das störende WiMAX
Signal. In diesem Fall ist
deshalb ein besonderer
Filter notwendig, der das
Signal zum Beispiel erst
ab 3750 MHz durchlässt.
Filter in diesem HF-Bereich sind jedoch komplex
aufgebaut und entsprechend ist für die Entwicklung viel Erfahrung notwendig. Außerdem bedarf
es spezieller Fertigungsprozesse, denn hier sind
nicht einfach nur elektronische Schaltungen im

C-Band

TX(MHz)

RX (MHz)

Standard

5850–6425

3625–4200

Extended

6425–6725

3400–3625

Neue Hochfrequenz Filter von MFC
für das C-Band

Model 13961W-I - International (Extended)
C-Band Interference Elimination Filter

• No other filter in the industry provides as much rejection of undesired signals in
such a compact size.
• Eliminates WiMAX, RADAR and virtually all other sources of out-of-band interference
• Lightweight - Aluminium Construction
• Ready to install between LNB & feed horn
Pass band
3.6 - 4.2 GHz
Pass band Loss
0.5 dB Typ @ centre band

0.5 dB Typ roll-off @ band edges
Pass band VSWR
1.5:1 Typ
Group Delay Variation
8 ns Max
Rejection
45 dB Typ @ 3.55 GHz / 4.25 GHz

55 dB Typ @ 3.45 GHz / 4.35 GHz

70 dB Typ @ 3.40 GHz / 4.40 GHz
Flanges
CPR229G (Input), CPR229F (Output)
Length
5.49“ (13.9 cm)
Weight
1.125 lbs. (0.51 Kg)
Finish
Gloss White Lacquer

Einsatz – die hochfrequenten Signale verbreiten sich
auch ohne elektrischen
Leiter, weshalb die Filter in
diesem Fall hauptsächlich
aus Hohleitern bestehen.
Überhaupt: schaut man
sich als Laie einen dieser
Filter an fragt man sich zuerst, wie und wo man dieses überhaupt anschließen
muss. Die Antwort ist ganz
einfach: direkt an der Antenne zwischen dem Feed
und dem LNB/LNA.
Der
Fertigungsprozess
von dieser Art von Filtern
besteht daher zum großen Teil aus Fräsen mit
Hilfe einer computergesteuerten Maschine, die
Fräsbahnen werden mit
spezieller CAM Software
berechnet. Für das CBand ist MFC weltweit der
führende Anbieter von Fil-

176 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1
1-12/2013 — www.TELE-audiovision.com

tern zur Eliminierung von
Interferenzen. Kein anderes Unternehmen bietet
eine derart große Palette
von Filtern an, sei es um
Radar, WiMAX oder jedes
andere interferierende Signal zu filtern.
Einen Einblick in das umfangreiche Filtersortiment
bietet die Auflistung neuer Filter, die MFC kürzlich
in seine Produktion aufgenommen hat. Die wichtigsten davon stellen wir
den TELE-audiovisions Lesern hier vor.
Es führt kein Weg um
MFC vorbei, wenn im CBand
Filter
eingesetzt
werden müssen. Dieses
Unternehmen hat sich auf
die Entwicklung und Fertigung dieser Filter spezialisiert und bietet mit seinen
Produkten
erstklassige
Charakteristiken an.

Weitere ähnliche Inhalte

Was ist angesagt?

TELE-satellite-1011
TELE-satellite-1011TELE-satellite-1011
TELE-satellite-1011
TELE-satellite deu

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY
Christoph Huetten

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16ELYAS90


Was ist angesagt? (20)

Beginner
BeginnerBeginner
Beginner

TELE-satellite-1011
TELE-satellite-1011TELE-satellite-1011
TELE-satellite-1011

Feature satip4
Feature satip4Feature satip4
Feature satip4

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Spaun
SpaunSpaun
Spaun

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Skyvision
SkyvisionSkyvision
Skyvision

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY

Content
ContentContent
Content

Pansat
PansatPansat
Pansat

Skyworth
SkyworthSkyworth
Skyworth

Nanoxx
NanoxxNanoxx
Nanoxx

Skyworth
SkyworthSkyworth
Skyworth

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

Encoder
EncoderEncoder
Encoder

Topfield
TopfieldTopfield
Topfield

Topfield
TopfieldTopfield
Topfield

Horizon
HorizonHorizon
Horizon

Fagor
FagorFagor
Fagor


Andere mochten auch

Panneau mural design en 3D relief
Panneau mural design en 3D reliefPanneau mural design en 3D relief
Panneau mural design en 3D relief
mur-3d

Migrationszeiten
MigrationszeitenMigrationszeiten
Migrationszeiten
human nation

La evolución humana
La evolución humanaLa evolución humana
La evolución humana
BEGOÑA

2 0 liitérature ancienne (1)
2 0 liitérature ancienne (1)2 0 liitérature ancienne (1)
2 0 liitérature ancienne (1)LITTPOL

A1 leçon 11 (à-de, quand-durée, 70-100)
A1 leçon 11 (à-de, quand-durée, 70-100)A1 leçon 11 (à-de, quand-durée, 70-100)
A1 leçon 11 (à-de, quand-durée, 70-100)
Francois Jacob

Présentation des Docks Numériques (décembre 2011)
Présentation des Docks Numériques (décembre 2011)Présentation des Docks Numériques (décembre 2011)
Présentation des Docks Numériques (décembre 2011)Bruno Louis SÉGUIN

Rp transports v2
Rp transports   v2Rp transports   v2
Rp transports v2LEBECSALE

Enlace Ciudadano Nro 279 tema: evolucion delitos flagrantes
Enlace Ciudadano Nro 279 tema: evolucion delitos flagrantesEnlace Ciudadano Nro 279 tema: evolucion delitos flagrantes
Enlace Ciudadano Nro 279 tema: evolucion delitos flagrantes
Presidencia de la República del Ecuador

6 jan kochanowski (1)
6 jan kochanowski (1)6 jan kochanowski (1)
6 jan kochanowski (1)LITTPOL

The CPR TestLung T
The CPR TestLung TThe CPR TestLung T
Parapapa
ParapapaParapapa
Prácticas artísticas y redes sociales - part 1 - 2012
Prácticas artísticas y redes sociales - part 1 - 2012Prácticas artísticas y redes sociales - part 1 - 2012
Prácticas artísticas y redes sociales - part 1 - 2012
adamsan

Trésors littéraires grecs
Trésors littéraires grecsTrésors littéraires grecs
Trésors littéraires grecs
Pezou

Branchenreport "Serienfertigung" Marketingzugang dieleute2011
Branchenreport "Serienfertigung" Marketingzugang dieleute2011Branchenreport "Serienfertigung" Marketingzugang dieleute2011
Branchenreport "Serienfertigung" Marketingzugang dieleute2011
dieleutefürkommunikation AG

Enlace Ciudadano Nro. 294 - Desarrollo petrolero del suroriente
Enlace Ciudadano Nro. 294 - Desarrollo petrolero del surorienteEnlace Ciudadano Nro. 294 - Desarrollo petrolero del suroriente
Enlace Ciudadano Nro. 294 - Desarrollo petrolero del suroriente
Presidencia de la República del Ecuador


Andere mochten auch (20)

Panneau mural design en 3D relief
Panneau mural design en 3D reliefPanneau mural design en 3D relief
Panneau mural design en 3D relief

Migrationszeiten
MigrationszeitenMigrationszeiten
Migrationszeiten

La evolución humana
La evolución humanaLa evolución humana
La evolución humana

Amiko
AmikoAmiko
Amiko

Emp
EmpEmp
Emp

2 0 liitérature ancienne (1)
2 0 liitérature ancienne (1)2 0 liitérature ancienne (1)
2 0 liitérature ancienne (1)

A1 leçon 11 (à-de, quand-durée, 70-100)
A1 leçon 11 (à-de, quand-durée, 70-100)A1 leçon 11 (à-de, quand-durée, 70-100)
A1 leçon 11 (à-de, quand-durée, 70-100)

Présentation des Docks Numériques (décembre 2011)
Présentation des Docks Numériques (décembre 2011)Présentation des Docks Numériques (décembre 2011)
Présentation des Docks Numériques (décembre 2011)

Rp transports v2
Rp transports   v2Rp transports   v2
Rp transports v2

Enlace Ciudadano Nro 279 tema: evolucion delitos flagrantes
Enlace Ciudadano Nro 279 tema: evolucion delitos flagrantesEnlace Ciudadano Nro 279 tema: evolucion delitos flagrantes
Enlace Ciudadano Nro 279 tema: evolucion delitos flagrantes

6 jan kochanowski (1)
6 jan kochanowski (1)6 jan kochanowski (1)
6 jan kochanowski (1)

The CPR TestLung T
The CPR TestLung TThe CPR TestLung T
The CPR TestLung T

Parapapa
ParapapaParapapa
Parapapa

Abcom
AbcomAbcom
Abcom

Prácticas artísticas y redes sociales - part 1 - 2012
Prácticas artísticas y redes sociales - part 1 - 2012Prácticas artísticas y redes sociales - part 1 - 2012
Prácticas artísticas y redes sociales - part 1 - 2012

Intention qrcode
Intention qrcodeIntention qrcode
Intention qrcode

Trésors littéraires grecs
Trésors littéraires grecsTrésors littéraires grecs
Trésors littéraires grecs

Chroniques alimentaires
Chroniques alimentairesChroniques alimentaires
Chroniques alimentaires

Branchenreport "Serienfertigung" Marketingzugang dieleute2011
Branchenreport "Serienfertigung" Marketingzugang dieleute2011Branchenreport "Serienfertigung" Marketingzugang dieleute2011
Branchenreport "Serienfertigung" Marketingzugang dieleute2011

Enlace Ciudadano Nro. 294 - Desarrollo petrolero del suroriente
Enlace Ciudadano Nro. 294 - Desarrollo petrolero del surorienteEnlace Ciudadano Nro. 294 - Desarrollo petrolero del suroriente
Enlace Ciudadano Nro. 294 - Desarrollo petrolero del suroriente


Ähnlich wie Mfc

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16ELYAS90

Gigahertz solutions catalog 2010 - 2011
Gigahertz solutions catalog 2010 - 2011Gigahertz solutions catalog 2010 - 2011
Gigahertz solutions catalog 2010 - 2011
degarden

01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
Manfred Koch

Grundlagen der Kabeltechnik
Grundlagen der KabeltechnikGrundlagen der Kabeltechnik
Grundlagen der KabeltechnikKay Schönewerk

Schanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in Bonn
Schanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in BonnSchanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in Bonn
Schanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in Bonn
Schanks Audio GmbH

Radio LED
Radio LEDRadio LED
Radio LED
ssuser308e75

SDR - Software Defined Radio
SDR - Software Defined RadioSDR - Software Defined Radio
SDR - Software Defined Radio
Christoph Leberer

Signalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen ÜbertragungsartenSignalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen ÜbertragungsartenKay Schönewerk

Karl- Heinz Laudan - LTE
Karl- Heinz Laudan - LTEKarl- Heinz Laudan - LTE
Karl- Heinz Laudan - LTE
Medientreffpunkt Mitteldeutschland

VIT 2-2014
VIT 2-2014VIT 2-2014
VIT 2-2014
Volkmar Langer

Pioneer AV Receivers 2013 - VSX & SC-LX Series Funktionen
Pioneer AV Receivers 2013 - VSX & SC-LX Series FunktionenPioneer AV Receivers 2013 - VSX & SC-LX Series Funktionen
Pioneer AV Receivers 2013 - VSX & SC-LX Series Funktionen
Pioneer Europe

Glossar HF-Stecker
Glossar HF-SteckerGlossar HF-Stecker
Glossar HF-Stecker
ITWissen.info


Ähnlich wie Mfc (20)

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

Gigahertz solutions catalog 2010 - 2011
Gigahertz solutions catalog 2010 - 2011Gigahertz solutions catalog 2010 - 2011
Gigahertz solutions catalog 2010 - 2011

01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...

Grundlagen der Kabeltechnik
Grundlagen der KabeltechnikGrundlagen der Kabeltechnik
Grundlagen der Kabeltechnik

Schanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in Bonn
Schanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in BonnSchanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in Bonn
Schanks Audio: Tech-Talk auf den Westdeutschen Hifi-Tagen 2016 in Bonn

Radio LED
Radio LEDRadio LED
Radio LED

SDR - Software Defined Radio
SDR - Software Defined RadioSDR - Software Defined Radio
SDR - Software Defined Radio

[3] Nu P 03 2
[3] Nu P 03 2[3] Nu P 03 2
[3] Nu P 03 2

Signalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen ÜbertragungsartenSignalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen Übertragungsarten

Karl- Heinz Laudan - LTE
Karl- Heinz Laudan - LTEKarl- Heinz Laudan - LTE
Karl- Heinz Laudan - LTE

VIT 2-2014
VIT 2-2014VIT 2-2014
VIT 2-2014

Funkfibel
FunkfibelFunkfibel
Funkfibel

Globalteq
GlobalteqGlobalteq
Globalteq

Gi
GiGi
Gi

Beginner
BeginnerBeginner
Beginner

Promax
PromaxPromax
Promax

Data sheet de_de_1854019723
Data sheet de_de_1854019723Data sheet de_de_1854019723
Data sheet de_de_1854019723

Pioneer AV Receivers 2013 - VSX & SC-LX Series Funktionen
Pioneer AV Receivers 2013 - VSX & SC-LX Series FunktionenPioneer AV Receivers 2013 - VSX & SC-LX Series Funktionen
Pioneer AV Receivers 2013 - VSX & SC-LX Series Funktionen

Gtsat
GtsatGtsat
Gtsat

Glossar HF-Stecker
Glossar HF-SteckerGlossar HF-Stecker
Glossar HF-Stecker


Mehr von TELE-satellite deu

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311
TELE-satellite deu

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite deu

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite deu

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309
TELE-satellite deu

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv
TELE-satellite deu


Mehr von TELE-satellite deu (20)

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Abipbox
AbipboxAbipbox
Abipbox

Work microwave
Work microwaveWork microwave
Work microwave

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309

Tivi+
Tivi+Tivi+
Tivi+

Speedcast
SpeedcastSpeedcast
Speedcast

Spaun
SpaunSpaun
Spaun

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv

Feature satip3
Feature satip3Feature satip3
Feature satip3

Dragonsat
DragonsatDragonsat
Dragonsat

Deviser
DeviserDeviser
Deviser

Changhong
ChanghongChanghong
Changhong


Mfc

  • 1. PRODUCT REPORT Hochfrequenzfilter Filter von MFC • bietet HF-Filter für alle Anwendungen an • besonders erfolgreich im Bereich C-Band Filter • hochspezielle Filter im Angebot, z.B. gegen WiMAX-Störungen • Hoch- und Tiefpassfilter lassen sich kombinieren und können Frequenzweichen ersetzen 170 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 1 1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 171
  • 2. PRODUCT REPORT Hochfrequenzfilter Die vielen Vorteile von HF-Filtern Normale Endanwender, die sich eine einfache Ku-Band Satellitenanlage aufbauen, brauchen außer der Antenne, dem LNB, einem Receiver und dem LNBKabel kein weiteres Zubehör. Möchte man aber tiefer in den Satellitenempfang einsteigen und eine Kabelkopfstation betreiben oder gar eine Satelliten Uplinkstation, dann braucht man oftmals ganz besonderes Zubehör wie Hochfrequenzfilter. Es gibt weltweit nur sehr wenige Hersteller, die solche Spezialprodukte anbieten. Einer davon ist ist MFC (Microwave Filter Co., Inc.), die sich auf Filter und Zubehör im Hochfrequenz-Band spezialisiert hat, genauer gesagt für den Frequenzbereich von 5 Hz bis 50 GHz. Die Produktpalette von MFC umfasst Wellenleiter, dielektrische Resonatoren, Frequenzweichen, Filter, Lastwiderstände (gewöhnlich als Dummy Loads bezeichnet), Adapter und weiteres Zubehör. Besonder nachgefragt sind Filter für das C-Band, denn hier treten sehr häufig Störungen auf, die man mit einem solchen Filter beseitigen kann. Filter für HF-Anwendungen dienen hauptsächlich dazu, ungewünschte Signale zu eliminieren. Diese Störsignale machen sich meist nicht nur auf einer einzigen Frequenz bemerkbar, sie beeinflussen oftmals auch benachbarte Frequenzen negativ und können aktive Elemente im System, zum Beispiel 1 2 3 1. A sample spectrum: the signal level is high over a great frequency range, no filter is used. 2. Using a high pass filter: only frequencies above the cutoff frequency pass the filter, low frequencies are attenuated substantially. 3. Using a low pass filter: only frequencies under the cut-off frequency pass the filter, high frequencies are attenuated substantially. 4. Band-Pass filter: combining both a high pass filter with a lower cut-off frequency and a low pass filter with a higher cut-off frequency. The result is that the centre band will pass the filter with minimal attenuation. 5. Band-Rejection filter: in this case a low pass filter with a low cut-off frequency is combined with a high pass filter with a high cut-off frequency are combined. The result is that the centre band is attenuated substantially. 4 5 172 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com
  • 3. ■ Example with a UHF filter of a pay TV operator: The left picture shows the whole CATV spectrum without any filter. The right picture shows the result of using a low pass filter with a cut-off frequency of 296 MHz. ■ The new catalogue by MFC gives an extensive overview of all available filters made by MFC. The catalogue can also be downloaded diretly off their website: www.microwavefilter.com 174 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com Verstärker, zur Fehlfunktion verleiten. Deshalb filtert man am besten die nicht benötigten Frequenzbereiche, in denen sich die störenden Signale befinden, heraus. Ein vorhandenes Signal kann unterschiedlich gefiltert werden. Zum einen kann man einfach nur Signale unter oder über einer gegebenen Frequenz filtern. Dazu setzt man Tiefpassfilter und Hochpassfilter ein. Ein Tiefpassfilter läßt die Frequenzen unter der Grenzfrequenz durch, während die Frequenzen über der Grenzfrequenz stark gedämpft werden. Bei Hochpassfilter ist es entsprechend umgekehrt: unter der Grenzfrequenz wird das Signal gedämpft und darüber kommt das Signal fast ungedämpft durch. Kombiniert man einen Hochpassfilter mit niedriger Grenzfrequenz mit einem Tiefpassfilter mit hoher Grenzfrequenz kann man sogar ganz gezielt nur einen Frequenzbereich durchlassen. In diesem Fall spricht man von einem Bandpassfilter. Benutzt man hingegen einen Tiefpassfilter mit einem Hochpassfilter, der eine höhere Grenzfrequenz aufweist, dann wird der mittige Frequenzraum gefiltert, das Ergebnis ist ein so genannter Sperrfilter, auch Rejection-Filter genannt. Wofür sind solche Filter gut? Zum einen können so verschiedene Receiver mit individuellen Frequenzbändern versorgt werden, ohne dass sich die Receiver ein Frequenzband teilen müssen. Dies geschieht zum Beispiel in der SCR-Verteilung (Single Cable Routing), in welcher bis zu 8 Receiver in Serie an einem Kabel individuell die Satellitenprogramme wählen können.. Jedem Receiver wird ein eigenes Frequenzband zugewiesen und der Router moduliert in dieses Frequenzband den gewünschten Transponder. Netzwerkbetreiber nutzen Filter auch in analogenCATV Netzwerken, um Kunden mit „kleinen“ Abos davon abzuhalten, alle Kanäle zu empfangen. Die Premium-Kanäle werden einfach auf höheren Frequenzen abgelegt und ein oftmals verplombter Tiefpassfilter am Hauseingang verhindert den Empfang dieser Kanäle. Ein weitaus wichtigerer Grund Filter einzusetzen ergibt sich jedoch aus dem Umstand, dass sich benachbarte Signale oftmals gegenseitig stören. Leider drängen sich immer mehr verschiedene Applikationen in das eingeschränkte Frequenzspektrum und selbst die strengsten Vorschriften und Frequenztabellen können nichts gegen diese Störungen bewirken. Ein bekanntes Praxis-Beispiel sind zum Beispiel Störungen im DVB-T/T2 Bereich, die durch das LTE-Signal hervorgerufen werden. Laut Normen sollten alle Anwendungen im Frequenzspektrum ungestört nebeneinander in den jeweils zugeteilten Frequenzen funktionieren. Die Realität ist aber zu oft ander. Allgemein wird Interferenz in der Hochfrequenz durch verschiedene Phänomen hervorgerufen. In den Receivern: - Störungen durch benachbarten Frequenzen - Störungen im Frequenzbereich der ZF (ZF = Zwischenfrequenz) - Störungen im Frequenzbereich der LO- Frequenz (LO = Lokaler Oszillator) Aber auch im Sender treten Störungen auf: - Neben der Emissionsfrequenz treten auf naheliegenden Frequenzen oftmals ungewollte Ausstrahlungen auf, die durch den Modulator erzeugt werden - Oberwellenemissionen - Störemissionen die durch Intermodulation entstehen Neue Hochfrequenz Filter von MFC für das C-Band Model 18253 - C-Band (INSAT) Transmit Reject Filter • This TRF provides deep rejection of the transmit band with minimal effect on the receive band. • Ideal for INSAT and other Region-Specific Receive Applications • Alternate Flange Configurations are Available Upon Request Pass band 4.5 - 4.8 GHz (C-INSAT Downlink) Insertion Loss 0.50 dB Max VSWR 1.30:1 Max Reject Band 6.725 - 7.025 GHz (C-INSAT Uplink) Rejection 80 dB Min Operating Temperature Range -10°C to +60°C Flanges CPR229G Dimensions 3.95” x 3.88” x 2.75” (100mm x 98mm x 70mm) Finish Gloss White Lacquer Model 18323 - C-Band (INSAT) Receive Reject Filter Um einen passenden Filter auswählen zu können, sollte man die vom Hersteller angegebenen Parameter verstehen. Hier die Erklärung einiger der wichtigsten Parameter: - Dämpfung (Attenuation) Die Dämpfung gibt in Dezibel an, um wie viel das Eingangssignal abgeschwächt wurde. Dazu wird der Signalpegel am Eingang und am Ausgang gemessen, weshalb die Dämpfung in Dezibel (dB) angegeben wird. - Bandbreite (Bandwidth) Dieser Parameter gibt die Bandbreite eines Bandpassfilters an, also der Frequenzbereich, der mit einer relativen Durchgangsdämpfung von maximal 3 dB den Filter durchquert. - Grenzfrequenz (Cut-Off Frequency) Hier handelt es sich um die Frequenz, ab welcher Hochpassfilter und Tiefpassfilter anspringen. - Dezibel (Decibel) Dieser Wert gibt das Verhältnis zweier Signale (P1 und P2) anhand der folgenden Gleichung an: dB = 10 Log10 (P1/P2) • Same as before but rejection of the receive (Downlink) band Passband 6.725 - 7.025 GHz Insertion Loss 0.10 dB Approx. VSWR 1.22:1 Max Reject Band 4.5 - 4.8 GHz Rejection 80 dB Typ Flanges CPR137/CPR137G Dimensions 5.00“ x 2.69“ x 1.94“ (127mm x 68mm x 49mm) Finish White Lacquer Model 18506 - Multi-Purpose C-Band Transmit Filter • This Uplink filter not only rejects the entire receive band (below 4.2 GHz), but it also rejects transmissions from other potential sources of interference etc., that RRFs do not. • Ideal for use in high-density transmit paths, like: Wireless Services (Point-Multipoint) 4.55 - 4.9 GHz Maritime & Aeronautical Radio Navigation 4.2 - 5.6 GHz Broadcast Auxiliary Services 6.95 -7.15 GHz • Ideal for all “standard band” C-Band Uplink Applications • Easy bolt-on installation and no power supply required Passband 5.925 - 6.425 GHz Passband Loss 0.3 dB Max Passband Return Loss 17.7 dB Min Rejection 50 dB Min @ 5.625 GHz 40 dB Min @ 6.725 GHz Power Rating 400 Watts Flanges CPR137F Dimensions 9.50” x 2.69” x 1.94” (241mm x 68mm x 49mm) Finish Gloss White Lacquer www.TELE-audiovision.com — 1 1-12/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 175
  • 4. - Durchgangsdämpung (Insertion Loss) Wie bei jedem anderen aktiven oder passiven Element, das zwischen der Antenne und dem Receiver/Sender geschaltet wird, verursacht auch der Einsatz eines Filters eine Dämpfung des gesamten Signals. Dieser Parameter gibt diese Dämpfung an, die möglichst klein (unter 3 dB) sein sollte. - Phasenverschiebung (Phase Shift) Dieser Parameter gibt die Laufzeitverschiebung des Signals an, das durch den Filter verursacht wird. Gewöhnlich macht sich diese Laufzeitverschiebung mit steigender Frequenz umso mehr bemerkbar und kann besonders in digitalen Signalen Probleme verursachen. Probleme im C-Band Das C-Band wird besonders durch WiMAX und Radar-Applikationen, konkret von Wetter-Radar Anwendungen,gestört. Um den C-Band Empfang ungestört nutzen zu können empfiehlt es sich deshalb, Bandpassfilter einzusetzen, die nur genau den benötigten Frequenzbereich durchlassen. Im C-Band wird das Standard C-Band und das erweiterte C-Band unterschieden. In einigen Regionen ist der Frequenzbereich des C-Bandes obendrein etwas unterschiedlich, zum Beispiel in Russland. Je nach Frequenzband muss man daher passende Filter benutzen. In den letzten Jahren hat sich besondersWiMAX („Worldwide Interoperatibility for Microwave Access“) zum Kummerkandidaten entwickelt. Dieser Internet-Zugang über Funk spielt sich in den Frequenzbändern von 2300MHz, 2500MHz und 3500MHz ab und hat deshalb das Potential, die C-Band Ausstrahlung nachhaltig zu stören. Die normale Maßnahme besteht darin, einen hoch selektiven Bandpassfilter einzusetzen, dessen Frequenzbereich dem regionalen Footprint entspricht (zum Beispiel 3700-4200 MHz, 3400-4200 MHz, usw.). Seit nicht allzu langer Zeit, wurde WiMAX aber auch weltweit im Frequenzband von 3400-3800 MHz in Betrieb genommen. Die daraus resultierenden Inband-Interferenzen im C-Band können diesmal aber nicht einfach mit den gängigen Bandpassfiltern eliminiert werden, denn wenn zum Beispiel ein WiMAXSender auf 3700 MHz den C-Band Empfang von 3700-4200 MHz stört, wird ein gewöhnlicher Bandpassfilter alle Frequenzen von 3700-4200 MHz ungefiltert durchlassen, also auch das störende WiMAX Signal. In diesem Fall ist deshalb ein besonderer Filter notwendig, der das Signal zum Beispiel erst ab 3750 MHz durchlässt. Filter in diesem HF-Bereich sind jedoch komplex aufgebaut und entsprechend ist für die Entwicklung viel Erfahrung notwendig. Außerdem bedarf es spezieller Fertigungsprozesse, denn hier sind nicht einfach nur elektronische Schaltungen im C-Band TX(MHz) RX (MHz) Standard 5850–6425 3625–4200 Extended 6425–6725 3400–3625 Neue Hochfrequenz Filter von MFC für das C-Band Model 13961W-I - International (Extended) C-Band Interference Elimination Filter • No other filter in the industry provides as much rejection of undesired signals in such a compact size. • Eliminates WiMAX, RADAR and virtually all other sources of out-of-band interference • Lightweight - Aluminium Construction • Ready to install between LNB & feed horn Pass band 3.6 - 4.2 GHz Pass band Loss 0.5 dB Typ @ centre band 0.5 dB Typ roll-off @ band edges Pass band VSWR 1.5:1 Typ Group Delay Variation 8 ns Max Rejection 45 dB Typ @ 3.55 GHz / 4.25 GHz 55 dB Typ @ 3.45 GHz / 4.35 GHz 70 dB Typ @ 3.40 GHz / 4.40 GHz Flanges CPR229G (Input), CPR229F (Output) Length 5.49“ (13.9 cm) Weight 1.125 lbs. (0.51 Kg) Finish Gloss White Lacquer Einsatz – die hochfrequenten Signale verbreiten sich auch ohne elektrischen Leiter, weshalb die Filter in diesem Fall hauptsächlich aus Hohleitern bestehen. Überhaupt: schaut man sich als Laie einen dieser Filter an fragt man sich zuerst, wie und wo man dieses überhaupt anschließen muss. Die Antwort ist ganz einfach: direkt an der Antenne zwischen dem Feed und dem LNB/LNA. Der Fertigungsprozess von dieser Art von Filtern besteht daher zum großen Teil aus Fräsen mit Hilfe einer computergesteuerten Maschine, die Fräsbahnen werden mit spezieller CAM Software berechnet. Für das CBand ist MFC weltweit der führende Anbieter von Fil- 176 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 1 1-12/2013 — www.TELE-audiovision.com tern zur Eliminierung von Interferenzen. Kein anderes Unternehmen bietet eine derart große Palette von Filtern an, sei es um Radar, WiMAX oder jedes andere interferierende Signal zu filtern. Einen Einblick in das umfangreiche Filtersortiment bietet die Auflistung neuer Filter, die MFC kürzlich in seine Produktion aufgenommen hat. Die wichtigsten davon stellen wir den TELE-audiovisions Lesern hier vor. Es führt kein Weg um MFC vorbei, wenn im CBand Filter eingesetzt werden müssen. Dieses Unternehmen hat sich auf die Entwicklung und Fertigung dieser Filter spezialisiert und bietet mit seinen Produkten erstklassige Charakteristiken an.
