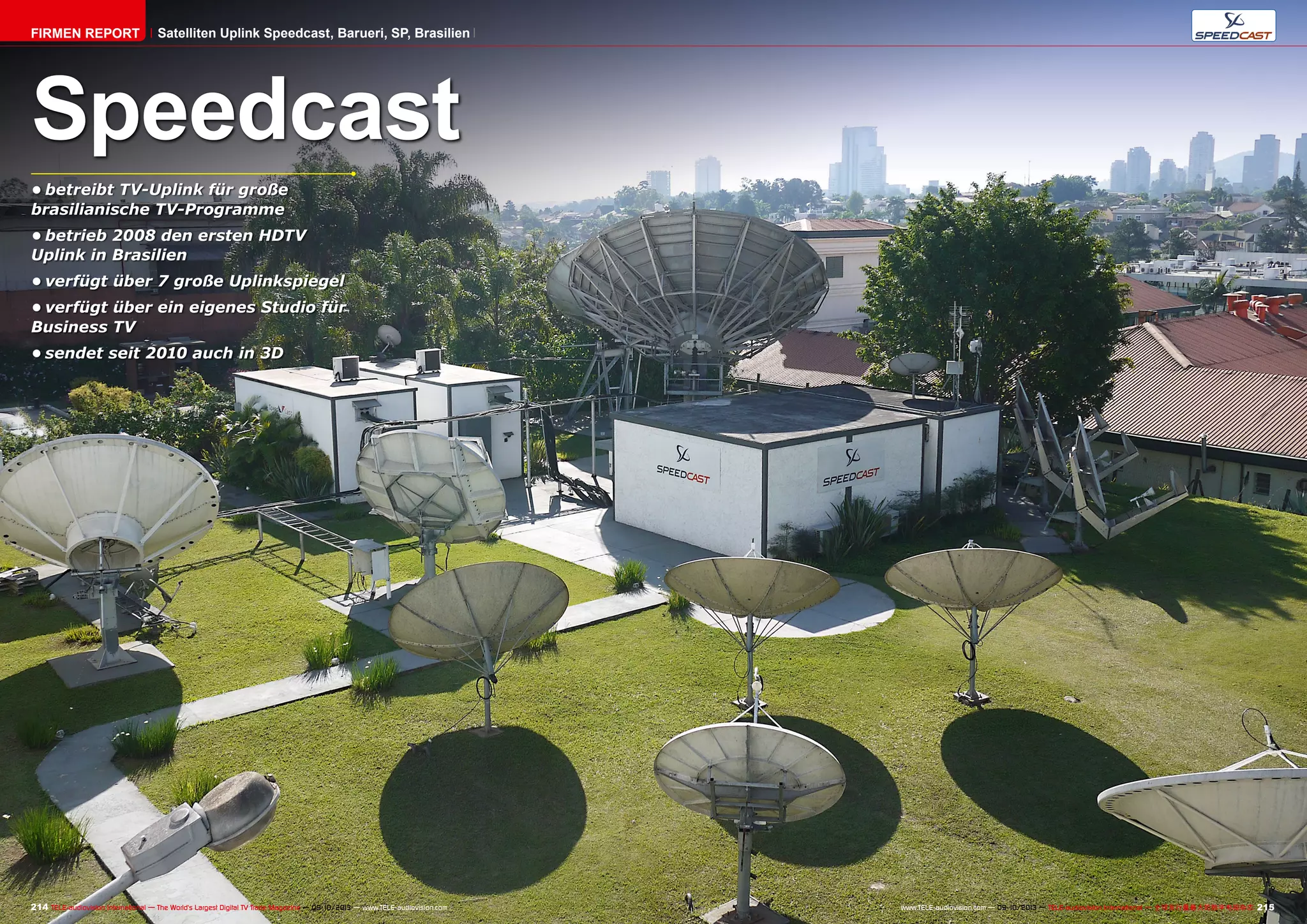

214 215TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 09-10/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
•	betreibt TV-Uplink für große
brasilianische TV-Programme
•	betrieb 2008 den ersten HDTV
Uplink in Brasilien
•	verfügt über 7 große Uplinkspiegel
•	verfügt über ein eigenes Studio für
Business TV
•	sendet seit 2010 auch in 3D
Speedcast
Satelliten Uplink Speedcast, Barueri, SP, BrasilienFirmen Report
ëBarueri, SP
■
216 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com
7 Uplink Spiegel
und viele-viele
Empfangsspiegel
Satelliten Uplink Speedcast, Barueri, SP, BrasilienFirmen Report

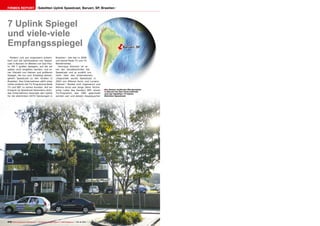

In diesem modernen Bürokomplex
in Barueri bei Sao Paulo befindet
sich der Satelliten TV Uplink
Betreiber Speedcast.
Modern und gut organisiert präsen-
tiert sich die Uplinkstation von Speed-
cast in Barueri im Westen von Sao Pau-
lo. Mit 7 großen Spiegeln, auf die wir
später noch eingehen werden, und ei-
ner Vielzahl von kleinen und größeren
Spiegel, die nur zum Empfang dienen,
gehört Speedcast zu den Großen in
Brasilien. Das Unternehmen zählt unter
vielen anderen die TV-Programme Rede
TV und SBT zu seinen Kunden. Auf ein
Ereignis ist Speedcast besonders stolz:
das Unternehmen besorgte den Uplink
für die allerersten HDTV Sendungen in
Brasilien - das war in 2008
und betraf Rede TV und TV
Bandeirantes.
Henrique Antonini ist ei-
ner der Sendetechniker bei
Speedcast und er erzählt uns
mehr über das Unternehmen:
„Gegründet wurde Speedcast in
2003 von Alfonso Aurin und Luciano
Esteves.“ Beides sind Ingenieure und
Alfonso Aurin war lange Jahre Techni-
scher Leiter des Senders SBT, einem
TV-Programm, das 1981 gegründet
worden war und dessen Hauptquartier
1
2
218 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com
1. Im Besprechungsraum
zeigt Sendetechniker an drei
Monitoren die Live-Bilder,
die von Speedcast upgelinkt
werden: RedeTV HD (linker
Monitor), SBT (rechter
Monitor) sowie das Standbild
des Business TV (oberer
Monitor) mit dem Hinweis auf
eine folgende Sendung von
Volkswagen.
2. Blick in das kleine Live-
Studio. Hier werden Programme
für das Business TV produziert;
in diesem Moment erfolgt
gerade eine Übertragung für
Volkswagen.
■
221220 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 09-10/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
sich in Oscasco befindet - das ist gleich
der nächste Ort neben Barueri.
Aber die ersten Dienstleistungen des
jungen Unternehmens Speedcast wa-
ren in 2003 nicht der TV-Uplink, son-
dern VSAT-Dienste. Das änderte sich
radikal in 2005: VSAT wurde komplett
aufgegeben und nun startete Speed-
cast mit vollem Einsatz in den Bereich
TV-Uplink. „Der erste Uplink-Spiegel
war unser 9m Spiegel, der heute noch
genauso im Einsatz ist.“ Bald folgten
weitere Spiegel, einer mit 7,3m und im
Laufe der Jahre insgesamt 4 Uplink-
Spiegel mit 3,6m und einer mit 4,5m.
Die vielen Uplink-Spiegel dienen nicht
nur dem Uplink regulärer TV-Program-
me, sondern zunehmend auch für Busi-
ness TV. Der prominenteste Kunde ist
Volkswagen, die regelmßig zu festen
Zeiten ihre Mitarbeiter informieren.
„Wir verfügen hier sogar über ein eige-
nes kleines Studio, in dem diese Busi-
ness TV Sendungen produziert wer-
den.“ Weitere Kunden im Business TV
Bereich sind NCR, die Bank PanAme-
rican, Johnson Batteries und der Busi-
ness TV Dienstleister TV Oficina Brasil.
2007 konnte Speedcast eine Zusam-
menarbeit mit EUTELSAT vereinbaren.
Seitdem betreibt Speedcast die Moni-
toringstation für Südamerika für EU-
TELSAT. Henrique Antonio erzählt uns,
wie das geht: „Die EUTELSAT-Techniker
können von ihrem Hauptquartier in Pa-
ris aus direkt auf unsere Anlage zugrei-
fen und damit live die Signale überprü-
fen.“ Im gleichn Jahr 2007 erweiterte
Speedcast auch seine Technik und kann
seit dem alle Sendungen in 16:9 verar-
beiten. 2010 folgte der Upgrade auf 3D.
Insgesamt arbeiten heute bei Speed-
cast 34 Mitarbeiter, 15 davon im Haupt-
quartier und die übrigen sind als Tech-
niker vorwiegend im Außendienst bei
den Kunden tätig. In 10 Jahren hat sich
Speedcast eine hervorrgande Basis im
Bereich TV-Uplink geschaffen. In Bra-
silien gehört das Unternehmen zu den
ersten Adressen in diesem Bereich.

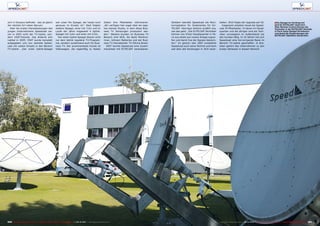

Die Spiegel im Vordergrund
sind für EUTELSAT reserviert.
Über Remote Control können die
Techniker in der EUTELSAT Zentrale
in Paris diese Spiegel fernsteuern
und damit die Aussendungen der
EUTELSAT Satelliten überprüfen.
■
222 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com

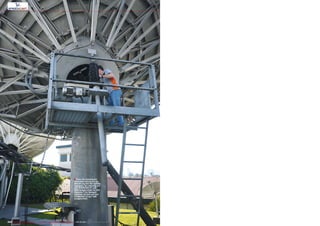

Einer der Speedcast-
Techniker überprüft die
Steuerung des 9m Uplink-
Spiegels, der ständig auf
den STARONE C1 auf
65W ausgerichtet ist. Der
kleinere 7,3m Spiegel
dahinter ist fest auf den
STARONE C2 auf 70W
ausgerichtet.
■
225224 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 09-10/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志

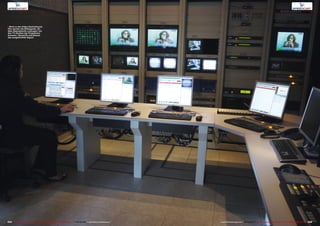

Blick in den Video-Kontrollraum.
Hier werden die Bildsignale, die
über fiberoptische Leitungen von
den TV-Studios der Programme
kommen, überprüft und ebenso
das ausgestrahlte Signal.
1
2
3
4
227226 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 09-10/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志

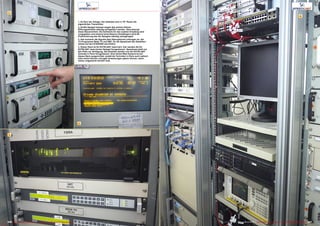

1. Im Herz der Anlage: hier befinden sich in 19" Racks die
eigentlichen Transmitter.
2. Große Spiegel müssen wegen des extrem kleinen
Öffnungswinkels ständig nachgeführt werden. Dies besorgt
diese Steuereinheit. Die Sollwerte für den exakten Empfang sind
vorgegeben und anhand eines Beacon-Empfängers wird die
Positionierung des 9m Spiegels ständig nachgeregelt.
3. Hier kommen die Signale über fiberoptische Leitungen an: die
TV Programme Rede TV und SBT, für die Speedcast den Satelliten-
Uplink auf den STARONE durchführt.
4. Dieser Rack ist für EUTELSAT reserviert: hier werden die für
EUTELSAT reservierten Spiegel ferngesteuert. Speedcast stellt nur
den Platz zur Verfügung, alle Arbeiten werden von der EUTELSAT-
Zentrale in Paris ferngesteuert. Eine kleine Web-Kamera ist auf
dieses Rack ausgerichtet, sodaß die Techniker in Paris auch optisch
alles sehen können und ggfs Anweisungen geben können, wenn
etwas umgesteckt werden muß.
2
1
3
228 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 09-10/2013 — www.TELE-audiovision.com

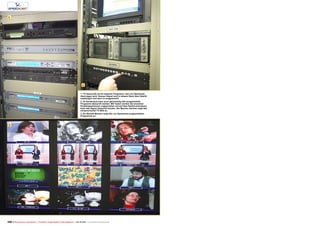

1. TV Aparecida ist ein weiteres Programm, das von Speedcast
übertragen wird. Dessen Signal wird in diesem Rack über Satellit
empfangen und dann re-ausgestrahlt.
2. Im Senderaum kann auch gleichzeitig das ausgestrahlte
Programm überprüft werden. Mit Tasten werden die einzelnen
Empfangsantennen zugeschaltet und auf dem Spektrumanalyzer
kann das Signal überprüft werden. Der Monitor darüber zeigt das
entsprechende TV-Bild an.
3. Ein Mosaik-Monitor zeigt alle von Speedcast ausgestrahlten
Programme an.
