Tatawin/Midoun ist ein innovatives drahtloses Sicherheitssystem, das durch mehrere Patente und die Einhaltung strenger EU-Normen gekennzeichnet ist. Es bietet hohe Empfindlichkeit, große Reichweiten und die Möglichkeit, bis zu 2560 Sensoren in direkter Nachbarschaft zu betreiben, wodurch eine einfache Installation ohne umfangreiche Kabelarbeiten ermöglicht wird. Dank eines vollduplex-basierten Kommunikationssystems und fortschrittlicher störungsresistenter Technologien übertrifft Tatawin/Midoun herkömmliche Systeme in Leistung und Zuverlässigkeit.

1. TATAWIN / MIDOUNMunich Wireless TechnologyHannibal: Oubien on trouvera un cheminou on en créera un Either we will find a way, or we will make one ..ins

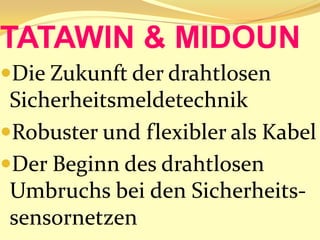

2. TATAWIN & MIDOUNDie Zukunft der drahtlosen SicherheitsmeldetechnikRobuster und flexibler als KabelDer Beginn des drahtlosen Umbruchs bei den Sicherheits-sensornetzen

3. RECEIVER CLASS ONE ETSI 300220VOLLDUPLEX868/433 MHzDouble Transceiver on each BoardProtected by 6 PatentsEN 54–25 certified First and unique system in all ECRX-SENSITIVITY122 dBm / 5kbits-40 °C to +110 °C

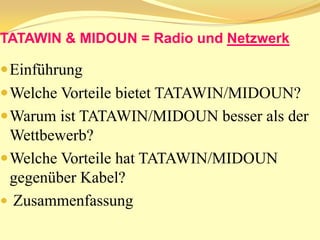

4. TATAWIN & MIDOUN = Radio und NetzwerkEinführung

5. Welche Vorteile bietet TATAWIN/MIDOUN?

6. Warum ist TATAWIN/MIDOUN besser als der Wettbewerb?

7. Welche Vorteile hat TATAWIN/MIDOUN gegenüber Kabel?

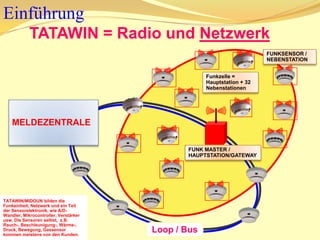

8. ZusammenfassungEinführungTATAWIN = Radio und NetzwerkFUNKSENSOR /NEBENSTATIONFunkzelle = Hauptstation + 32 NebenstationenMELDEZENTRALEFUNK MASTER /HAUPTSTATION/GATEWAYTATAWIN/MIDOUN bilden die Funkeinheit, Netzwerk und ein Teil der Sensorelektronik, wie A/D-Wandler, Mikrocontroller, Verstärker usw. Die Sensoren selbst, z.B. Rauch-, Beschleunigung-, Wärme-, Druck, Bewegung, Gassensor kommen meistens von den Kunden.Loop / Bus

9. EinführungB2B3B1C3C8C1B4B5MBC2C5MCB8B6B7C4C7C6TATAWIN = Radio und NetzwerkA3A4A1A2A5MAA8A6A7Funkzelle BHauptstation MBFunkzelle AHauptstation MAFunkzelle CHauptstation MC

10. EinführungHauptstation A, Hauptstation B und Hauptstation C mit jeweils 32 eigene Funksensoren (siehe letzte Folie) sind Funkzellen in direkter Nachbarschaft.

11. Keine der Funkzellen stört die andere. Jede Zelle hat ihren eigenen Arbeitsfrequenz/Basisfrequenzkanal.

12. Jede Hauptstation hat im Störungsfall, 6 eigene eindeutige alternativ Frequenzkanäle, wo Hauptstation (Master) und Nebenstation(Sensor) gleichzeitig hin springen können um die Kommunikation zu ermöglichen. Die alternativ Frequenzen sind in zwei Bänder verteilt: 868 und 434 MHz.

13. Insgesamt erlaubt TATAWIN/MIDOUN 40 bzw. 80 Hauptstationen in direkter Nachbarschaft. Sprich TATAWIN hat 40 bzw. 80 Arbeitsfrequenzen / Basiskanäle mit jeweils 6 alternativ Frequenzkanäle für den Störungsfall. Insgesamt können also, 40 x 32 = 1280 bzw. 80 x 32 = 2560 Nebenstationen/Melder, in direkter Nachbarschaft arbeiten.EinführungIm Sabotage-, Störungsfall oder im Falle einer Kanalbelegung springt der Master und der Melder automatisch zum gleichen Zeitpunkt, bis zu sechs Mal auf der Suche nach einer freien Kanal und somit einer sicheren Kommunikation.

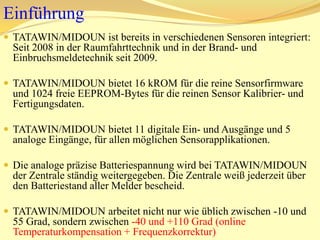

14. TATAWIN/MIDOUN - HF-Signal ist schmalbandig (Kanalraster 12,5 und 25 kHz) und darf auch in den von der Norm wohl geschützten Alarmkanälen arbeiten. Es wird automatisch zwischen 12,5 und 25 kHz ZF-Bandbreite umgeschaltet.

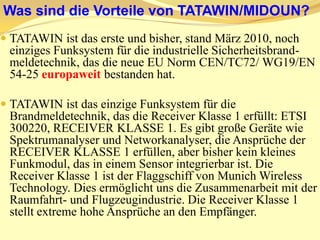

15. Wird das HF-Feld (RSSI) schwächer, so wird auf die zweite eventuell stärkere Antenne sowohl beim Senden (TX) als auch beim Empfangen (RX) umgeschaltet. Danach folgt ein Wechsel auf einen Alternativkanal, wo mehr Sendeleistung erlaubt ist. Es wird automatisch nach der idealen Kombination ständig gesucht und ausgewählt..

16. Im Notfall, wo keine direkte Verbindung zwischen Master und Slave möglich ist, stellen 4 ausgewählte Nachbarmelder ihrer Hilfe zur Verfügung, in dem sie die Kommunikation zum Master aufrecht halten. Um die Nachteile des Mesch-Swig-Systems zu meiden, wurde ein völlig neues Verfahren für die Nachbarschaftshilfe entwickelt und patentiert: Siehe Patentschrift 5. Das neue Verfahren wird zurzeit auch in der Raumfahrttechnik eingesetzt.

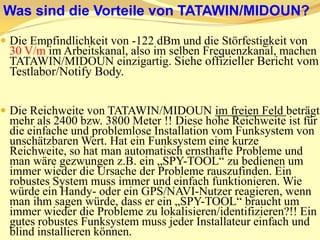

17. Die Kommunikation bei TATAWIN/MIDOUN ist codiert (chiffriert und Turningcode) und wird im Notfall wiederholt. EinführungTATAWIN/MIDOUN ist ein streng synchrones bidirektionales Funksystem, das pro Modul zwei Transceiver hat, die im VOLL-DUPLEX Mode arbeiten: Patentschrift 3. Pro Zeitintervall kommuniziert der Funkmaster regelmäßig mit den Funksensoren (Nebenstationen).

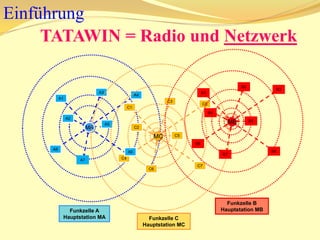

18. EinführungVOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX OHNE QUITTUNGIntegritätsprüfung nur 10 msn1Slaves2n-13KKKanalsuche 1 bis 7433 MHz + 863-876 MHz4125VOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGE6VOLLDUPLEX DOPPEL MESSAGEK 77VOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGEMasterWeitereFunk-FunktionenVOLLDUPLEX DOPPEL MESSAGE8VOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGE9VOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGEn x 10 ms Alarmzeitschlitzintervalle +n x 10 ms Nachbarschaftshilfsintervalle n ist maximal 3210VOLLDUPLEX DOPPEL MESSAGEVOLLDUPLEX DOPPEL MESSAGE111213Kanal 1 ist Basiskanal. K2 bis K7 sind die Alternativkanäle. Insgesamt hat TATAWIN 40 / 80 Basiskanäle + (6 x 40/80) Alternativkanäle. Pro Master ein Basiskanal + 6 Alternativkanäle1814171516Ausführliche Beschreibung in den Patenschriften 3, 4 und 5

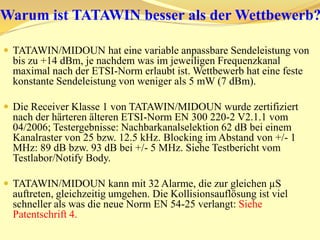

19. EinführungTATAWIN = Radio und NetzwerkAusführliche Beschreibung in den Patenschriften 3, 4 und 5

20. EinführungVOLL DUPLEX BETRIEB NEBENSTATION/SLAVEHAUPTSTATION/MASTERTX1S / RX1S868 MHzNB: 12/25 kHz868 MHzTX1M / RX1M434 MHzNB: 12/25 kHz434 MHzIsolation > 40 dBIsolation > 40 dBRX2M / TX2M868 MHzNB: 12/25 kHzRX2S / TX2S434 MHzNB: 12/25 kHz434 MHz868 MHzTATAWIN = Radio und NetzwerkAusführliche Beschreibung der Vorteile vom VOLL Duplex geg. Quittungsbetrieb in der Patenschrift Nr. 3

21. EinführungSynchronisation Timing Full-Duplex Mode:Master und Slave synchronHAUPTSTATION/MASTERMaster transmitsdata from TX pufferMaster transmits preburst and startbit.Master transmitssynchronisation pattern StartbitPREBURST (min. 7 Bit, max. 91 Bit)Synchronisation (3 Byte)Data (max. 8 Byte)NEBENSTATION /SLAVESynchronisation (3 Byte)Data (max. 8 Byte)Slave transmits unmodulated carrierReceiver part is waiting for preburst and startbit from Master.Slave transmitsSynchronisation patternSlave transmitsdata from TX puffertTATAWIN = Radio und NetzwerkVOLL DUPLEX BETRIEB Ausführliche Beschreibung der Vorteile vom VOLL Duplex geg. Quittungsbetrieb in der Patenschrift Nr. 3

22. EinführungTATAWIN/MIDOUN ist bereits in verschiedenen Sensoren integriert: Seit 2008 in der Raumfahrttechnik und in der Brand- und Einbruchsmeldetechnik seit 2009.

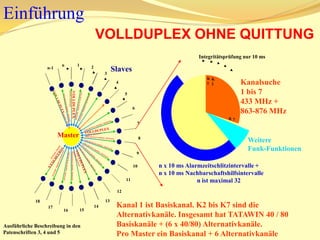

23. TATAWIN/MIDOUN bietet 16 kROM für die reine Sensorfirmware und 1024 freie EEPROM-Bytes für die reinen Sensor Kalibrier- und Fertigungsdaten.

24. TATAWIN/MIDOUNbietet 11 digitale Ein- und Ausgänge und 5 analoge Eingänge, für allen möglichen Sensorapplikationen.

25. Die analoge präzise Batteriespannung wird bei TATAWIN/MIDOUN der Zentrale ständig weitergegeben. Die Zentrale weiß jederzeit über den Batteriestand aller Melder bescheid.

26. TATAWIN/MIDOUN arbeitet nicht nur wie üblich zwischen -10 und 55 Grad, sondern zwischen -40 und +110Grad (online Temperaturkompensation + Frequenzkorrektur)Was sind die Vorteile von TATAWIN/MIDOUN?TATAWIN ist das erste und bisher, stand März 2010, noch einziges Funksystem für die industrielle Sicherheitsbrand-meldetechnik, das die neue EU Norm CEN/TC72/ WG19/EN 54-25 europaweitbestanden hat.TATAWIN ist das einzige Funksystem für die Brandmeldetechnik, das die Receiver Klasse 1 erfüllt: ETSI 300220, RECEIVER KLASSE 1. Es gibt große Geräte wie Spektrumanalyser und Networkanalyser, die Ansprüche der RECEIVER KLASSE 1 erfüllen, aber bisher kein kleines Funkmodul, das in einem Sensor integrierbar ist. Die Receiver Klasse 1 ist der Flaggschiff von Munich Wireless Technology. Dies ermöglicht uns die Zusammenarbeit mit der Raumfahrt- und Flugzeugindustrie. Die Receiver Klasse 1 stellt extreme hohe Ansprüche an den Empfänger.

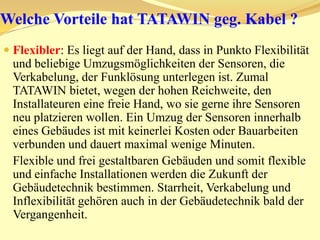

27. Was sind die Vorteile von TATAWIN/MIDOUN? Neue Felder und Einsatzgebiete der Sensorsicherheitsnetze: Sensible Containern, deren Ladung ständig überwacht werden muss, im militärischen Frachtflugzeuge und Schiffe. Montage und Installation der Sensoren ist nun möglich geworden in Gebäuden, wo man Bauarbeiten vermeiden möchte (Museen, Historische Gebäuden, usw.).Minuten schnelle und einfache Montage. Die Verkabelung zwischen Containern im Frachtraum und der Meldezentrale in der Nähe vom Cockpit hat bisher Stunden gedauert.Ein Umzug der Funkmelder von einem Container auf anderen dauert nun Minuten. Einfache Änderung der Melder Position ohne Verkabelung- bzw. Bauarbeiten.Positionierung des Melders exakt nach Kundenwunsch und nicht nach der Verlegungsmöglichkeit des Kabels.

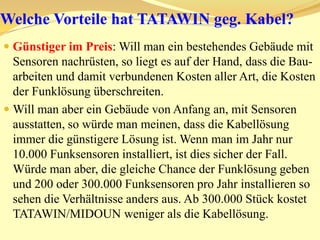

28. Was sind die Vorteile von TATAWIN/MIDOUN?Die Empfindlichkeit von -122 dBm und die Störfestigkeit von 30 V/m im Arbeitskanal, also im selben Frequenzkanal, machen TATAWIN/MIDOUN einzigartig. Siehe offizieller Bericht vom Testlabor/Notify Body.Die Reichweite von TATAWIN/MIDOUN im freien Feld beträgt mehr als 2400 bzw. 3800 Meter !! Diese hohe Reichweite ist für die einfache und problemlose Installation vom Funksystem von unschätzbaren Wert. Hat ein Funksystem eine kurze Reichweite, so hat man automatisch ernsthafte Probleme und man wäre gezwungen z.B. ein „SPY-TOOL“ zu bedienen um immer wieder die Ursache der Probleme rauszufinden. Ein robustes System muss immer und einfach funktionieren. Wie würde ein Handy- oder ein GPS/NAVI-Nutzer reagieren, wenn man ihm sagen würde, dass er ein „SPY-TOOL“ braucht um immer wieder die Probleme zu lokalisieren/identifizieren?!! Ein gutes robustes Funksystem muss jeder Installateur einfach und blind installieren können.

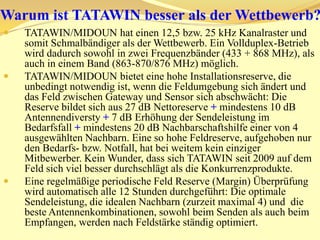

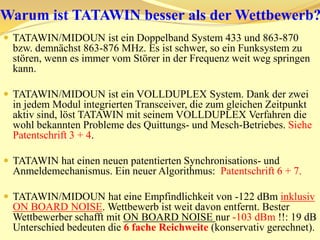

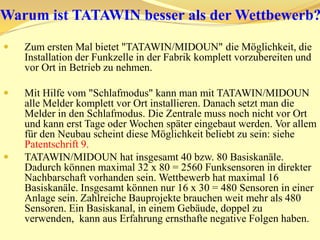

29. Warum ist TATAWIN besser als der Wettbewerb?TATAWIN/MIDOUN ist ein Doppelband System 433 und 863-870 bzw. demnächst 863-876 MHz. Es ist schwer, so ein Funksystem zu stören, wenn es immer vom Störer in der Frequenz weit weg springen kann.TATAWIN/MIDOUN ist ein VOLLDUPLEX System. Dank der zwei in jedem Modul integrierten Transceiver, die zum gleichen Zeitpunkt aktiv sind, löst TATAWIN mit seinem VOLLDUPLEX Verfahren die wohl bekannten Probleme des Quittungs- und Mesch-Betriebes. Siehe Patentschrift 3 + 4.TATAWIN hat einen neuen patentierten Synchronisations- und Anmeldemechanismus. Ein neuer Algorithmus: Patentschrift 6 + 7.TATAWIN/MIDOUN hat eine Empfindlichkeit von -122 dBm inklusiv ON BOARD NOISE. Wettbewerb ist weit davon entfernt. Bester Wettbewerber schafft mit ON BOARD NOISE nur -103 dBm!!: 19 dB Unterschied bedeuten die 6fache Reichweite (konservativ gerechnet).
