SHDSL & Glasfaser– Wir starten in Kürze
Westermo Technologie Webinar
Lisa Heiler, Marcel Bühner, Erwin Lasinger
24. Juni 2021
2
Thema:
SHDSL & Glasfaser
Dauer:
45 Minuten
Das Webinar wird aufgezeichnet
und nach dem Vortrag
entsprechend verteilt
Marcel Bühner
Produktspezialist / Application Expert
marcel.buehner@westermo.com
+41 43 508 31 79
+41 79 269 49 00
Erwin Lasinger
Industrial Cyber Security Expert
erwin.lasinger@westermo.com
+43 720 303920 11
+43 676 897262211
Vortragende
3
Fragen
▪ Verwenden Sie das Chatfenster
▪ Stellen Sie Ihre Frage
▪ Alle Fragen werden am Ende der Präsentation entsprechend beantwortet
4

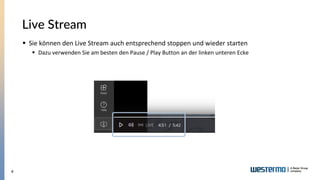

Live Stream
▪ Sie können den Live Stream auch entsprechend stoppen und wieder starten
▪ Dazu verwenden Sie am besten den Pause / Play Button an der linken unteren Ecke
5
▪ Zertifizierte Kurse von Westermo
▪ Introducation to IP
▪ Introduction to WeOS
▪ Certified Engineer – Switching
▪ Certified Engineer – Routing
▪ Inkl. Umfangreicher Kursunterlagen
https://www.westermo.de/support/academy
Anfragen unter academy.de@westermo.com
WeAcademy
SHDSL & Glasfaser
Grundlagen
7
SHDSL Grundlagen
▪ G.SHDSL Standard
▪ Symmetrische 2-Draht Schnittstelle
▪ Ähnlich dem DSL Standard vom Internetanschluss Zuhause
▪ Bis zu 20km bzw. 15,3 MBit/s
▪ CO muss auf einen CPE verbunden werden
Upstream Downstream
Frequenz
8
Glasfaser Grundlagen
▪ Übertragung eines Lichtimpulses
▪ Multimode / Singlemode Kabel
▪ Distanzen bis zu 120km und mehr möglich
▪ Quasi unbeschränkte Bandbreite
(bis zu 1GBit bei Westermo)
▪ Keine Beeinflussung durch elektrische /
magnetische Felder
▪ Unterschiedliche Steckertypen
Planungshinweise
10
▪ Es ist immer eine Punkt-Punkt Verbindung
▪ Kabellänge / -type muss betrachtet werden
▪ Verdrillt / Geschirmt
▪ Bandbreitenbedarf der Anwendung
▪ Berechnung mit WeConfig
https://www.westermo.de/solutions/weconfig/get-
weconfig
▪ SNR-Wert sollte über 10dB liegen
▪ Achtung auf andere Signale im Kabel
▪ Mischen von DDWs möglich (Ausnahme DDW-100)
▪ Überspannungsableiter
https://www.westermo.de/products/accessories/ueb
erspannungsableiter
SHDSL Planung
11
SNR Wert
▪ Abstand zwischen Signal und dem Grundrauschen
▪ SNR sollte für eine wirklich stabile Verbindung über 10dB liegen
12
Aufbau SHDSL
CO CO
CPE CPE
Link
3dB SNR
6dB SNR
9dB SNR
Ü-Ableiter
Ü-Ableiter
Ü-Ableiter
Ü-Ableiter
13
▪ Distanz muss betrachtet werden
▪ Multimode vs. Singlemode
▪ Anzahl der Fasern, die benötigt werden
▪ In der Regel 2 Fasern / Duplex (Rx / Tx)
▪ Möglichkeit von BiDi-Transceiver (1 Faser) -
Typ A & B notwendig
▪ Messprotokoll (ODTR-Messung) nach der
Fertigstellung / Spleissung anfordern
▪ Powerbudget Berechnung
▪ Unterstützung von DDM (Digital Diagnostic
Monitoring)
▪ ACHTUNG: Ports sind nicht Hot-Plug-Play fähig
Glasfaser Planung
Duplex - Transceiver
BiDi - Transceiver
14
Multimode Kabel, Transceiver und Reichweiten
Es gibt unterschiedliche Multimode Kabel, über die sich bei unseren SFP
Modulen unterschiedliche Übertragungslängen erreichen lassen.
Kabeltypen: Multimode SFP’s:
Type Farbe Diameter
OM1 Orange 62.5/125µm
OM2 Orange 50/125 µm
OM3 Aqua 50/125 µm
OM4 Aqua 50/125 µm
Type Art.no. Link speed
(Mbit/s)
Ind. Range
(km)
Ind. Range
62.5/125µm
(km)
Ind. Range
50/125µm
(km)
MLC2 1100-0131 100 2
MLC2-BiDi-A 1100-0152 100 2
MLC2-BiDi-B 1100-0153 100 2
MLC2-DDM 1100-0531 100 2
GMLC550-SX 1100-0144 1000 0.55 0.275 0.55
GMLC2-SX+ 1100-0147 1000 2 2 1
GMLC2-DDM 1100-0547 1000 2 2 1
15
Typischer Aufbau
Spleissbox Spleissbox
Spleissbox
Spleissbox
Stammkabel
zu je 8 Fasern
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Duplex Transceiver Simplex (Bi-Di) Transceiver
16
Beispiel Power Budget
▪ Multimode Transceiver
▪ Power Budget laut Datenblatt 11dB
▪ Dämpfung der Strecke laut ODTR Messung
▪ Dämpfung 5dB
▪ Power Budget > Dämpfung = OK
Angaben aus dem Datenblatt:
Article Number Transceiver Type
Link
speed
(Mbit/s)
Indicative range
(km)
Power
budget
(dB)
TX/RX
wavelength
(nm)
WeOS
ODW
series
EX approved
Transceiver 100MBit, DDM
1100-0531 MLC2-DDM Multimode 100 2 11 1310/1310
SHDSL & Glasfaser im
Vergleich
18

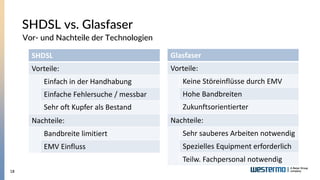

Glasfaser
Vorteile:
Keine Störeinflüsse durch EMV
Hohe Bandbreiten
Zukunftsorientierter
Nachteile:
Sehr sauberes Arbeiten notwendig
Spezielles Equipment erforderlich
Teilw. Fachpersonal notwendig
Vor- und Nachteile der Technologien
SHDSL vs. Glasfaser
SHDSL
Vorteile:
Einfach in der Handhabung
Einfache Fehlersuche / messbar
Sehr oft Kupfer als Bestand
Nachteile:
Bandbreite limitiert
EMV Einfluss
Best Practices

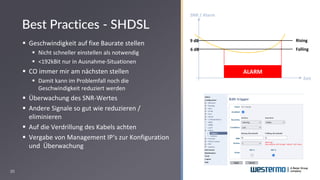

20
▪ Geschwindigkeit auf fixe Baurate stellen
▪ Nicht schneller einstellen als notwendig
▪ <192kBit nur in Ausnahme-Situationen
▪ CO immer mir am nächsten stellen
▪ Damit kann im Problemfall noch die
Geschwindigkeit reduziert werden
▪ Überwachung des SNR-Wertes
▪ Andere Signale so gut wie reduzieren /
eliminieren
▪ Auf die Verdrillung des Kabels achten
▪ Vergabe von Management IP‘s zur Konfiguration
und Überwachung
Best Practices - SHDSL
SNR / Alarm
Zeit
Rising
Falling
ALARM
9 dB
6 dB
21
▪ Steckertypen der Anschlüsse verifizieren
▪ LC, ST, SC, FC, E-2000, …
▪ PC vs. APC
▪ Staubkappen der Kabel erst entfernen wenn
das Kabel angeschlossen wird
▪ Bei schlechten Pegeln Verschmutzungsgrad
kontrollieren und reinigen
▪ Rotlicht zur Überprüfung der Durchgängigkeit
▪ Benutzung von DDM-Transceivern
▪ Überwachung des Empfangspegels via Alarm-
Trigger
Gleich wie bei SHDSL, ist aber noch Tech-Preview
▪ Vergabe von Management IP‘s zur Konfiguration
und Überwachung
Best Practices - Glasfaser
https://www.mediasat.com/media/catalog/product/cache/1/image/
9df78eab33525d08d6e5fb8d27136e95/u/t/ute_lwl_test-03_1.jpg
Typische Anwendungen
23
Anwendung 1 – Abwasserentsorgung
Klärwerk –
Zentrale
Pumpwerk 1 Pumpwerk 2
RUEB
24
Anwendung 2 – Wasserversorgung
Leitstelle
Hochbehälter Brunnen
Drucksteigerung
Multimode
Singlemode
25
Anwendung 3 – Eisenbahninfrastruktur
Stellwerk
Signal / Weiche
Signal / Weiche
Glasfaser
Signal / Weiche
Kupfer / SHDSL
FRNT Ring
26
Anwendung 3 – Energieversorgung
Leistelle
Umspannwerk 1
Umspannwerk 3
Glasfaser
Umspannwerk 2
Top 5 Fehler
SHDSL & Glasfaser
28
SHDSL – Top 5 Fehler
1) Keine SHDSL Verbindung
▪ Ohm'sche Durchgängigkeit des Kabels prüfen
▪ Geschwindigkeit SHDSL reduzieren
▪ Anderes Leitungspaar versuchen
▪ Andere Signale eliminieren
▪ Freie Adern einseitig erden
2) SHDSL Verbindung braucht sehr lange, um sich aufzubauen
▪ Wechsel von automatischer Geschwindigkeit auf fixe Geschwindigkeit
3) Überspannungsschaden der SHDSL Schnittstellen
▪ Überspannungsableiter einplanen und verbauen
4) Keinen Zugriff auf die Ethernet Extender
▪ Eindeutige Management IP-Adressen vergeben
5) Keine Ethernet Verbindung zwischen den Teilnehmern
▪ VLAN Einstellungen kontrollieren
29

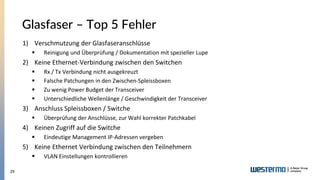

Glasfaser – Top 5 Fehler
1) Verschmutzung der Glasfaseranschlüsse
▪ Reinigung und Überprüfung / Dokumentation mit spezieller Lupe
2) Keine Ethernet-Verbindung zwischen den Switchen
▪ Rx / Tx Verbindung nicht ausgekreuzt
▪ Falsche Patchungen in den Zwischen-Spleissboxen
▪ Zu wenig Power Budget der Transceiver
▪ Unterschiedliche Wellenlänge / Geschwindigkeit der Transceiver
3) Anschluss Spleissboxen / Switche
▪ Überprüfung der Anschlüsse, zur Wahl korrekter Patchkabel
4) Keinen Zugriff auf die Switche
▪ Eindeutige Management IP-Adressen vergeben
5) Keine Ethernet Verbindung zwischen den Teilnehmern
▪ VLAN Einstellungen kontrollieren
30
Fragen?
31
Weitere Webinare
▪ Alle Webinare / Aufzeichnungen finden Sie unter:
▪ https://www.westermo.de/news-and-events/webinars
▪ Weitere Webinare:
▪ WeOS 4.30.0 – 15.07.2021
▪ WLAN Applikationen – 23.09.2021
▪ L2 Redundanzen – 02.12.2021
▪ Einladungen werden über Newsletter verteilt:
▪ https://www.westermo.de/news-and-
events/newsletters/newsletter
▪ https://www.westermo.de/news-and-
events/newsletters/wesecure
32
