OpenWRT – Ein Überblick
Westermo Webinar
Lucas Hauser
05. Oktober 2023
2
Thema:
OpenWRT – Ein Überblick
Dauer:
Ca. 30 Minuten
Das Webinar wird aufgezeichnet
und nach dem Vortrag
entsprechend verteilt
Lucas Hauser
Technical Account Manager
lucas.hauser@westermo.com
+49 7254 95400 17
+49 160 97252672
Moderation & Vortrag
3

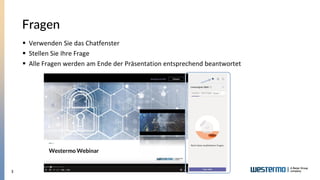

Fragen
▪ Verwenden Sie das Chatfenster
▪ Stellen Sie Ihre Frage
▪ Alle Fragen werden am Ende der Präsentation entsprechend beantwortet
4

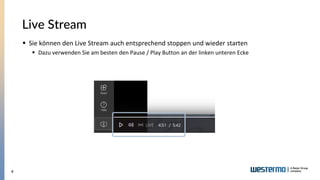

Live Stream
▪ Sie können den Live Stream auch entsprechend stoppen und wieder starten
▪ Dazu verwenden Sie am besten den Pause / Play Button an der linken unteren Ecke
5
▪ Westermo ist auch auf LinkedIn zu
finden!
▪ Bekommen Sie regelmäßig Updates zu
den Produkten und Themen rund um
Westermo
▪ Folgen Sie uns einfach!
https://www.linkedin.com/company/westermo
https://instagram.com/westermo
https://www.youtube.com/c/WestermoPlay
LinkedIn
OpenWRT – Ein Überblick

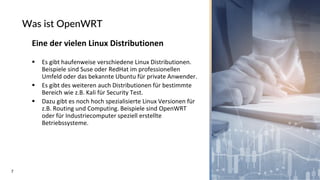

7
Was ist OpenWRT
Eine der vielen Linux Distributionen
▪ Es gibt haufenweise verschiedene Linux Distributionen.
Beispiele sind Suse oder RedHat im professionellen
Umfeld oder das bekannte Ubuntu für private Anwender.
▪ Es gibt des weiteren auch Distributionen für bestimmte
Bereich wie z.B. Kali für Security Test.
▪ Dazu gibt es noch hoch spezialisierte Linux Versionen für
z.B. Routing und Computing. Beispiele sind OpenWRT
oder für Industriecomputer speziell erstellte
Betriebssysteme.
8

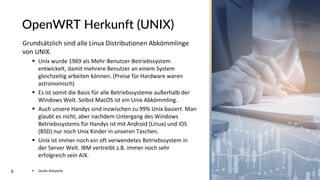

OpenWRT Herkunft (UNIX)
Grundsätzlich sind alle Linux Distributionen Abkömmlinge
von UNIX.
▪ Unix wurde 1969 als Mehr-Benutzer-Betriebssystem
entwickelt, damit mehrere Benutzer an einem System
gleichzeitig arbeiten können. (Preise für Hardware waren
astronomisch)
▪ Es ist somit die Basis für alle Betriebssysteme außerhalb der
Windows Welt. Selbst MacOS ist ein Unix Abkömmling.
▪ Auch unsere Handys sind inzwischen zu 99% Unix basiert. Man
glaubt es nicht, aber nachdem Untergang des Windows
Betriebssystems für Handys ist mit Android (Linux) und iOS
(BSD) nur noch Unix Kinder in unseren Taschen.
▪ Unix ist immer noch ein oft verwendetes Betriebssystem in
der Server Welt. IBM vertreibt z.B. immer noch sehr
erfolgreich sein AIX.
▪ Quelle Wikipedia
OpenWRT – Die Menüs und
ihre Funktionen
10

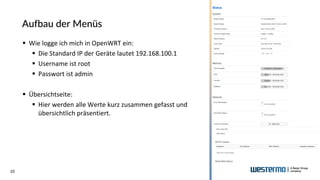

Aufbau der Menüs
▪ Wie logge ich mich in OpenWRT ein:
▪ Die Standard IP der Geräte lautet 192.168.100.1
▪ Username ist root
▪ Passwort ist admin
▪ Übersichtseite:
▪ Hier werden alle Werte kurz zusammen gefasst und
übersichtlich präsentiert.
11

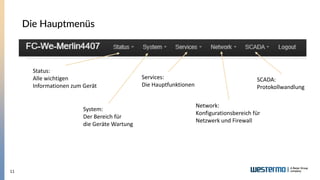

Die Hauptmenüs
Status:
Alle wichtigen
Informationen zum Gerät
System:
Der Bereich für
die Geräte Wartung
Services:
Die Hauptfunktionen
Network:
Konfigurationsbereich für
Netzwerk und Firewall
SCADA:
Protokollwandlung
12

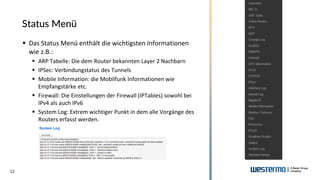

Status Menü
▪ Das Status Menü enthält die wichtigsten Informationen
wie z.B.:
▪ ARP Tabelle: Die dem Router bekannten Layer 2 Nachbarn
▪ IPSec: Verbindungstatus des Tunnels
▪ Mobile Information: die Mobilfunk Informationen wie
Empfangstärke etc.
▪ Firewall: Die Einstellungen der Firewall (IPTables) sowohl bei
IPv4 als auch IPv6
▪ System Log: Extrem wichtiger Punkt in dem alle Vorgänge des
Routers erfasst werden.
13

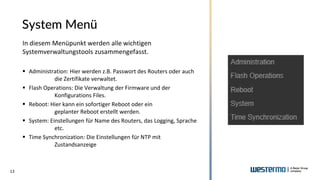

System Menü
In diesem Menüpunkt werden alle wichtigen
Systemverwaltungstools zusammengefasst.
▪ Administration: Hier werden z.B. Passwort des Routers oder auch
die Zertifikate verwaltet.
▪ Flash Operations: Die Verwaltung der Firmware und der
Konfigurations Files.
▪ Reboot: Hier kann ein sofortiger Reboot oder ein
geplanter Reboot erstellt werden.
▪ System: Einstellungen für Name des Routers, das Logging, Sprache
etc.
▪ Time Synchronization: Die Einstellungen für NTP mit
Zustandsanzeige
14

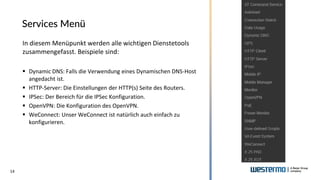

Services Menü
In diesem Menüpunkt werden alle wichtigen Dienstetools
zusammengefasst. Beispiele sind:
▪ Dynamic DNS: Falls die Verwendung eines Dynamischen DNS-Host
angedacht ist.
▪ HTTP-Server: Die Einstellungen der HTTP(s) Seite des Routers.
▪ IPSec: Der Bereich für die IPSec Konfiguration.
▪ OpenVPN: Die Konfiguration des OpenVPN.
▪ WeConnect: Unser WeConnect ist natürlich auch einfach zu
konfigurieren.
15

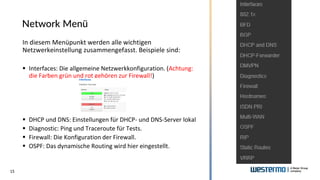

Network Menü
In diesem Menüpunkt werden alle wichtigen
Netzwerkeinstellung zusammengefasst. Beispiele sind:
▪ Interfaces: Die allgemeine Netzwerkkonfiguration. (Achtung:
die Farben grün und rot gehören zur Firewall!)
▪ DHCP und DNS: Einstellungen für DHCP- und DNS-Server lokal
▪ Diagnostic: Ping und Traceroute für Tests.
▪ Firewall: Die Konfiguration der Firewall.
▪ OSPF: Das dynamische Routing wird hier eingestellt.
16

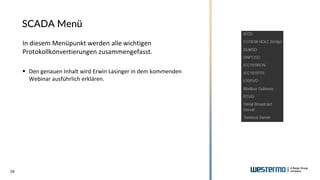

SCADA Menü
In diesem Menüpunkt werden alle wichtigen
Protokollkonvertierungen zusammengefasst.
▪ Den genauen Inhalt wird Erwin Lasinger in dem kommenden
Webinar ausführlich erklären.
OpenWRT – Firmware und
Konfiguration
18
Firmware und Konfiguration
▪ Wie handhabt man die Firmware bei OpenWRT
▪ 2 Images sind vorhanden.
▪ Die jeweilig aktive ist mit einem grünen Balken hinterlegt
▪ Die nicht aktive kann man per „Upgrade image“ Button mit
einer anderen Firmware ausstatten. Man kann nur installieren
oder auch die Firmware gleich starten.
19

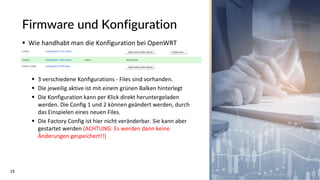

Firmware und Konfiguration
▪ Wie handhabt man die Konfiguration bei OpenWRT
▪ 3 verschiedene Konfigurations - Files sind vorhanden.
▪ Die jeweilig aktive ist mit einem grünen Balken hinterlegt
▪ Die Konfiguration kann per Klick direkt heruntergeladen
werden. Die Config 1 und 2 können geändert werden, durch
das Einspielen eines neuen Files.
▪ Die Factory Config ist hier nicht veränderbar. Sie kann aber
gestartet werden (ACHTUNG: Es werden dann keine
Änderungen gespeichert!!)
20
Firmware und Konfiguration
▪ Wie handhabt man die Konfiguration bei OpenWRT
▪ Hier ein Auszug aus einem Konfigurationsfile. Es ist einfach
Text und kann mit jedem beliebigen Editor angepasst werden.
21

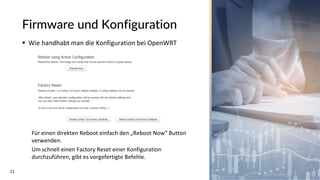

Firmware und Konfiguration
▪ Wie handhabt man die Konfiguration bei OpenWRT
Für einen direkten Reboot einfach den „Reboot Now“ Button
verwenden.
Um schnell einen Factory Reset einer Konfiguration
durchzuführen, gibt es vorgefertigte Befehle.
OpenWRT – Shell unter Linux
23

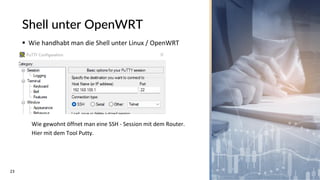

Shell unter OpenWRT
▪ Wie handhabt man die Shell unter Linux / OpenWRT
Wie gewohnt öffnet man eine SSH - Session mit dem Router.
Hier mit dem Tool Putty.
24

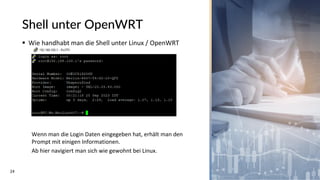

Shell unter OpenWRT
▪ Wie handhabt man die Shell unter Linux / OpenWRT
Wenn man die Login Daten eingegeben hat, erhält man den
Prompt mit einigen Informationen.
Ab hier navigiert man sich wie gewohnt bei Linux.
25
Shell unter OpenWRT
▪ Wie handhabt man die Shell unter Linux / OpenWRT
Zum Navigieren unter Linux wird der Pfad angegeben und im
2ten Schritt wurde ein list(hier ls - lisah mit der Erweiterung
zeige alles lesbar) ausgeführt.
Man sieht, dass dies das Verzeichnis für die Konfigurationen des
Switches sind.
26

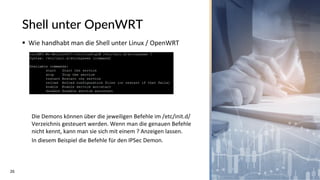

Shell unter OpenWRT
▪ Wie handhabt man die Shell unter Linux / OpenWRT
Die Demons können über die jeweiligen Befehle im /etc/init.d/
Verzeichnis gesteuert werden. Wenn man die genauen Befehle
nicht kennt, kann man sie sich mit einem ? Anzeigen lassen.
In diesem Beispiel die Befehle für den IPSec Demon.
Activator und Monitor
28

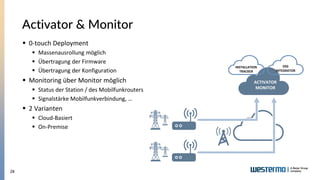

Activator & Monitor
▪ 0-touch Deployment
▪ Massenausrollung möglich
▪ Übertragung der Firmware
▪ Übertragung der Konfiguration
▪ Monitoring über Monitor möglich
▪ Status der Station / des Mobilfunkrouters
▪ Signalstärke Mobilfunkverbindung, …
▪ 2 Varianten
▪ Cloud-Basiert
▪ On-Premise
ACTIVATOR
MONITOR
OSS
INTEGRATOR
INSTALLATION
TRACKER
29

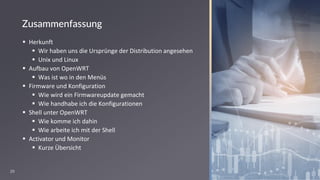

Zusammenfassung
▪ Herkunft
▪ Wir haben uns die Ursprünge der Distribution angesehen
▪ Unix und Linux
▪ Aufbau von OpenWRT
▪ Was ist wo in den Menüs
▪ Firmware und Konfiguration
▪ Wie wird ein Firmwareupdate gemacht
▪ Wie handhabe ich die Konfigurationen
▪ Shell unter OpenWRT
▪ Wie komme ich dahin
▪ Wie arbeite ich mit der Shell
▪ Activator und Monitor
▪ Kurze Übersicht
30
Fragen?
31
Weitere Webinare
▪ Alle Webinare / Aufzeichnungen finden Sie unter:
▪ https://www.westermo.de/news-and-events/webinars
▪ Weitere Webinare:
▪ Merlin – Protokollkonvertierung
▪ Seriell über Ethernet
▪ Einladungen werden über Newsletter verteilt:
▪ https://www.westermo.de/news-and-
events/newsletters/newsletter
▪ https://www.westermo.de/news-and-
events/newsletters/wesecure
