Power over Ethernet & Lösungen
Westermo Technologie Webinar
Erwin Lasinger & Axel Kirschner
4. April 2023
2
Ihre Gastgeber
Axel Kirschner
Key Account Manager
axel.kirschner@westermo.com
+49 7254 95400 22
+49 175 8142065
Erwin Lasinger
Industrial Cyber Security Expert
erwin.lasinger@westermo.com
+43 720 303920 11
+43 676 897262211
3
Fragen
▪ Verwenden Sie das Chatfenster
▪ Stellen Sie Ihre Frage
▪ Alle Fragen werden am Ende der Präsentation entsprechend beantwortet
4
Live Stream
▪ Sie können den Live Stream auch entsprechend stoppen und wieder starten
▪ Dazu verwenden Sie am besten den Pause / Play Button an der linken unteren Ecke
5
• Certified Engineer Switching 3 Tage
25.04.2023 bis 27.04.2023 / Mainz
13.06.2023 bis 15.06.2023 / Zürich
26.09.2023 bis 28.09.2023 / Berlin
21.11.2023 bis 23.11.2023 / Salzburg
• Certified Engineer Routing 3 Tage
09.05.2023 bis 11.05.2023 / Mainz
27.06.2023 bis 29.06.2023 / Zürich
10.10.2023 bis 12.10.2023 / Berlin
05.12.2023 bis 07.12.2023 / Salzburg
Westermo Academy
PoE Standards
7

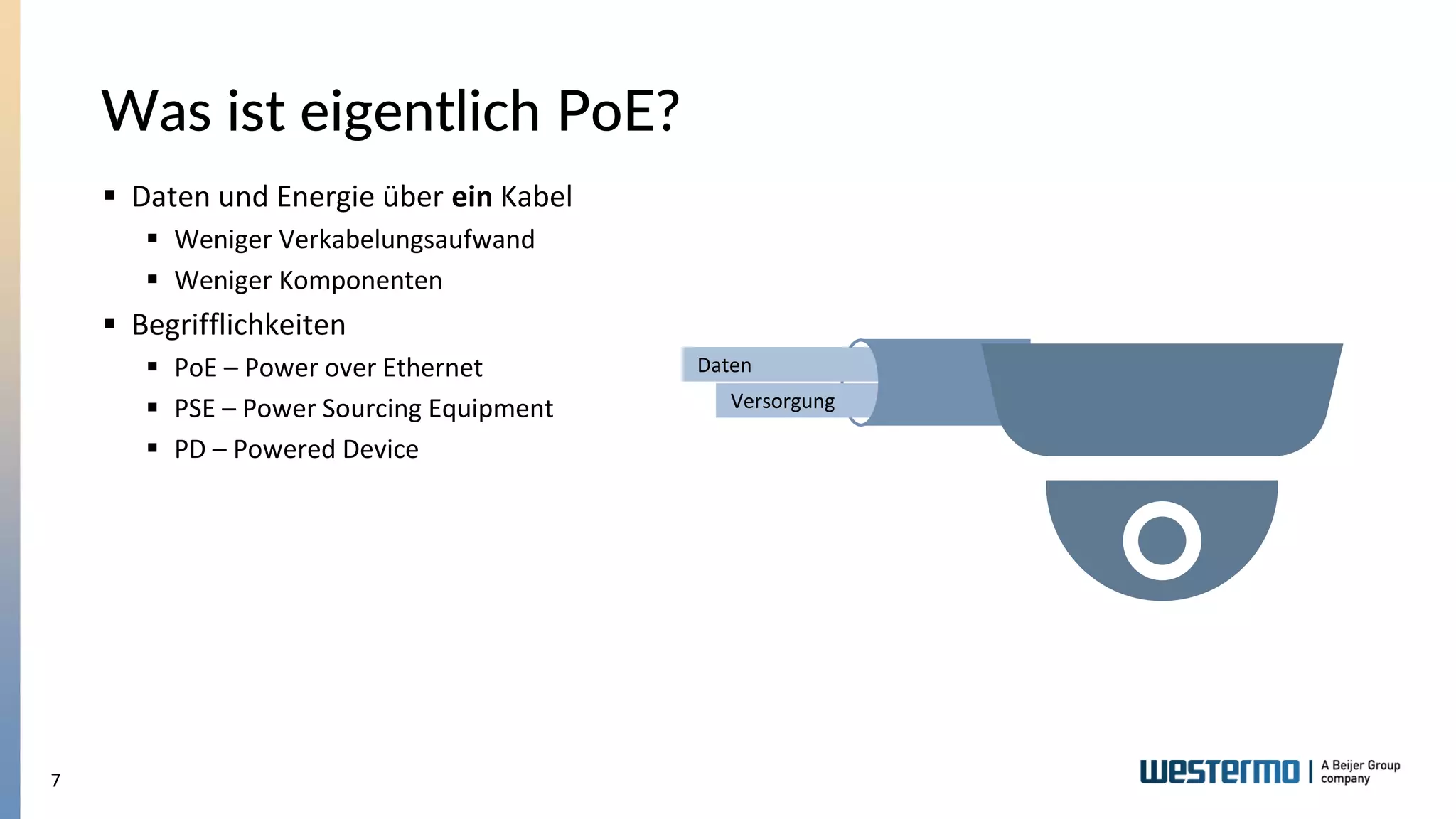

Was ist eigentlich PoE?
▪ Daten und Energie über ein Kabel
▪ Weniger Verkabelungsaufwand
▪ Weniger Komponenten
▪ Begrifflichkeiten
▪ PoE – Power over Ethernet
▪ PSE – Power Sourcing Equipment
▪ PD – Powered Device
Daten
Versorgung
8

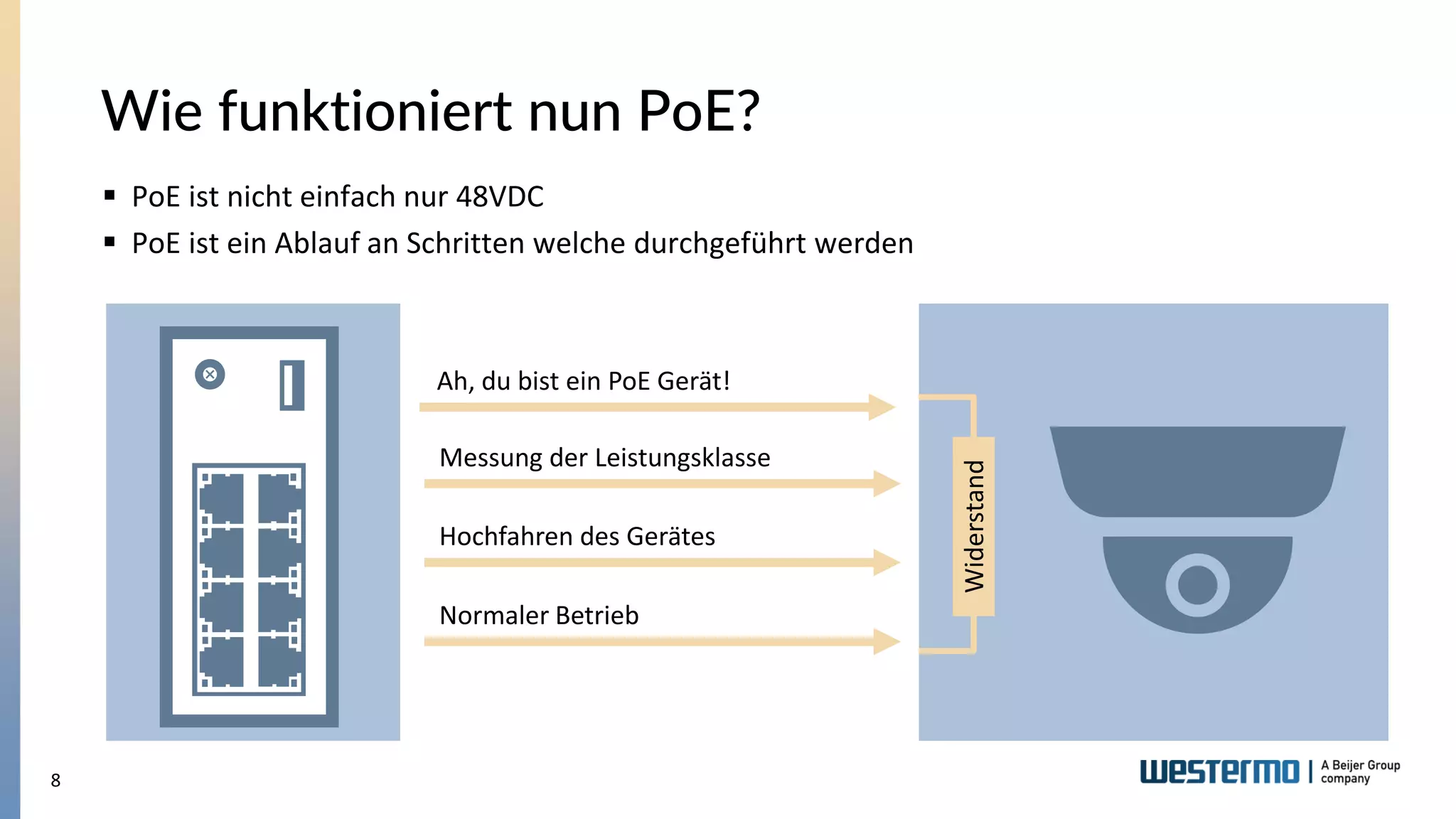

Wie funktioniert nun PoE?
▪ PoE ist nicht einfach nur 48VDC
▪ PoE ist ein Ablauf an Schritten welche durchgeführt werden
Widerstand
Ah, du bist ein PoE Gerät!
Messung der Leistungsklasse
Hochfahren des Gerätes
Normaler Betrieb
9
Standards von PoE
PoE PoE+ PoE++
Standard 802.3af 802.3at 802.3bt
Leistung PSE Max. 15,40 W Max. 30W Max. 60W
Leistung PD Max. 12,95 W Max. 25,50W Max. 51W
PD-Typen 1 1, 2 1, 2, 3, 4
Adernpaare 2 2 4
Spannung PD 37 – 57 VDC 42,5 – 57 VDC 42,5 – 57 VDC
10

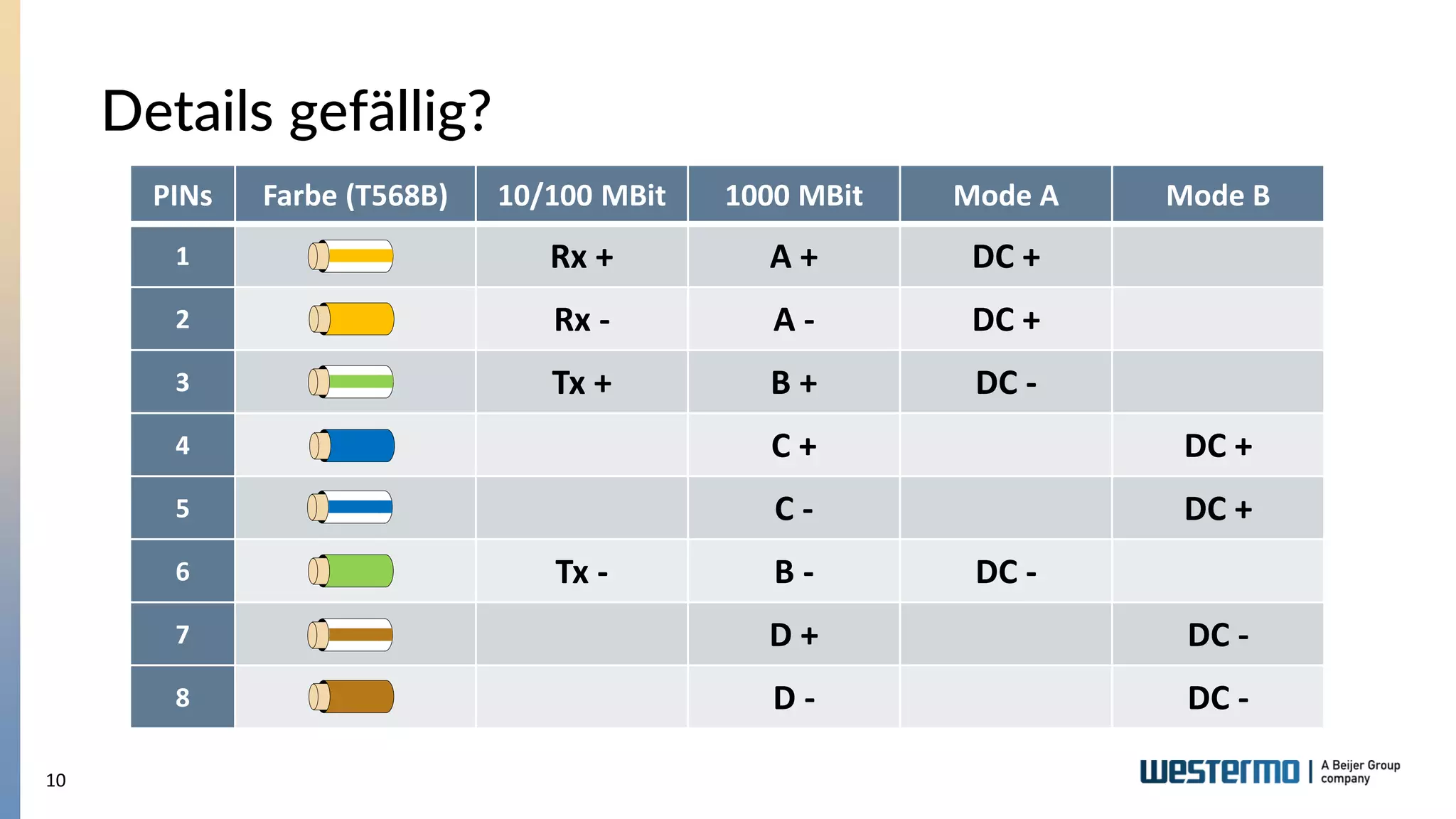

Details gefällig?
PINs Farbe (T568B) 10/100 MBit 1000 MBit Mode A Mode B
1 Rx + A + DC +
2 Rx - A - DC +
3 Tx + B + DC -
4 C + DC +
5 C - DC +
6 Tx - B - DC -
7 D + DC -
8 D - DC -
11

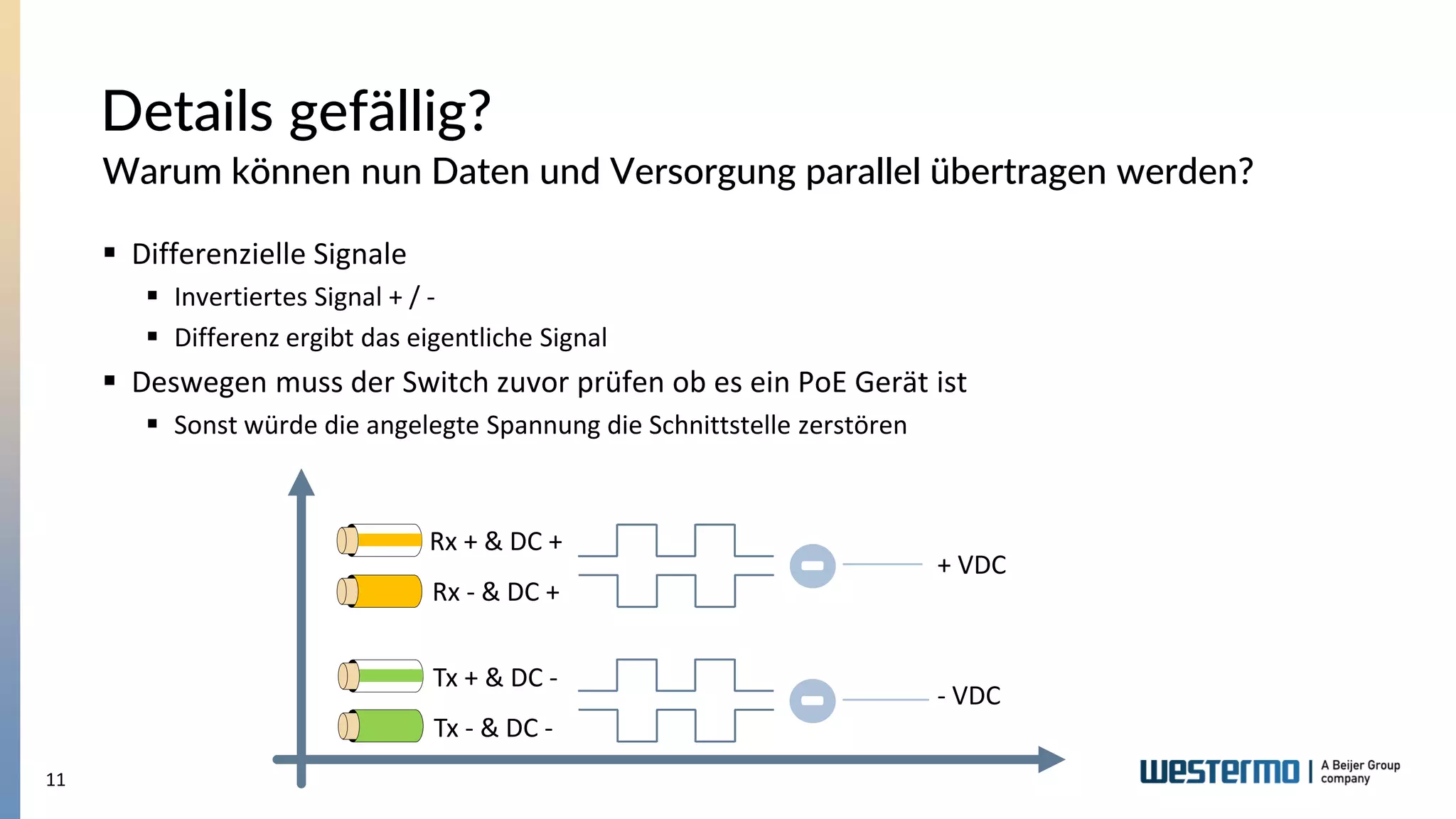

▪ Differenzielle Signale
▪ Invertiertes Signal + / -
▪ Differenz ergibt das eigentliche Signal
▪ Deswegen muss der Switch zuvor prüfen ob es ein PoE Gerät ist
▪ Sonst würde die angelegte Spannung die Schnittstelle zerstören
Warum können nun Daten und Versorgung parallel übertragen werden?
Details gefällig?
Rx + & DC +
Rx - & DC +
Tx + & DC -
Tx - & DC -
-
-
+ VDC
- VDC
12

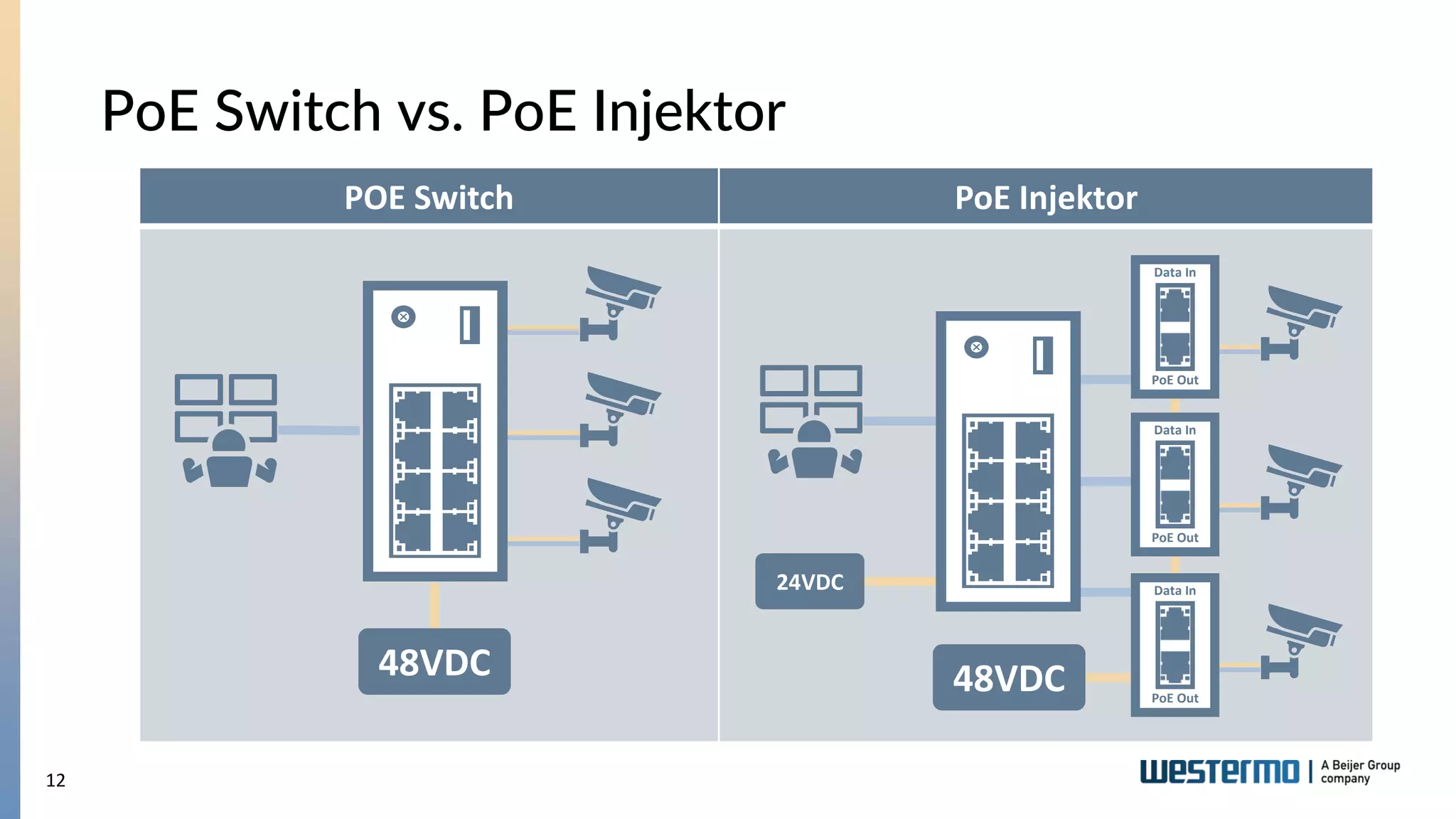

POE Switch PoE Injektor
PoE Switch vs. PoE Injektor
48VDC 48VDC
Data In
PoE Out
Data In
PoE Out
Data In
PoE Out
24VDC
13

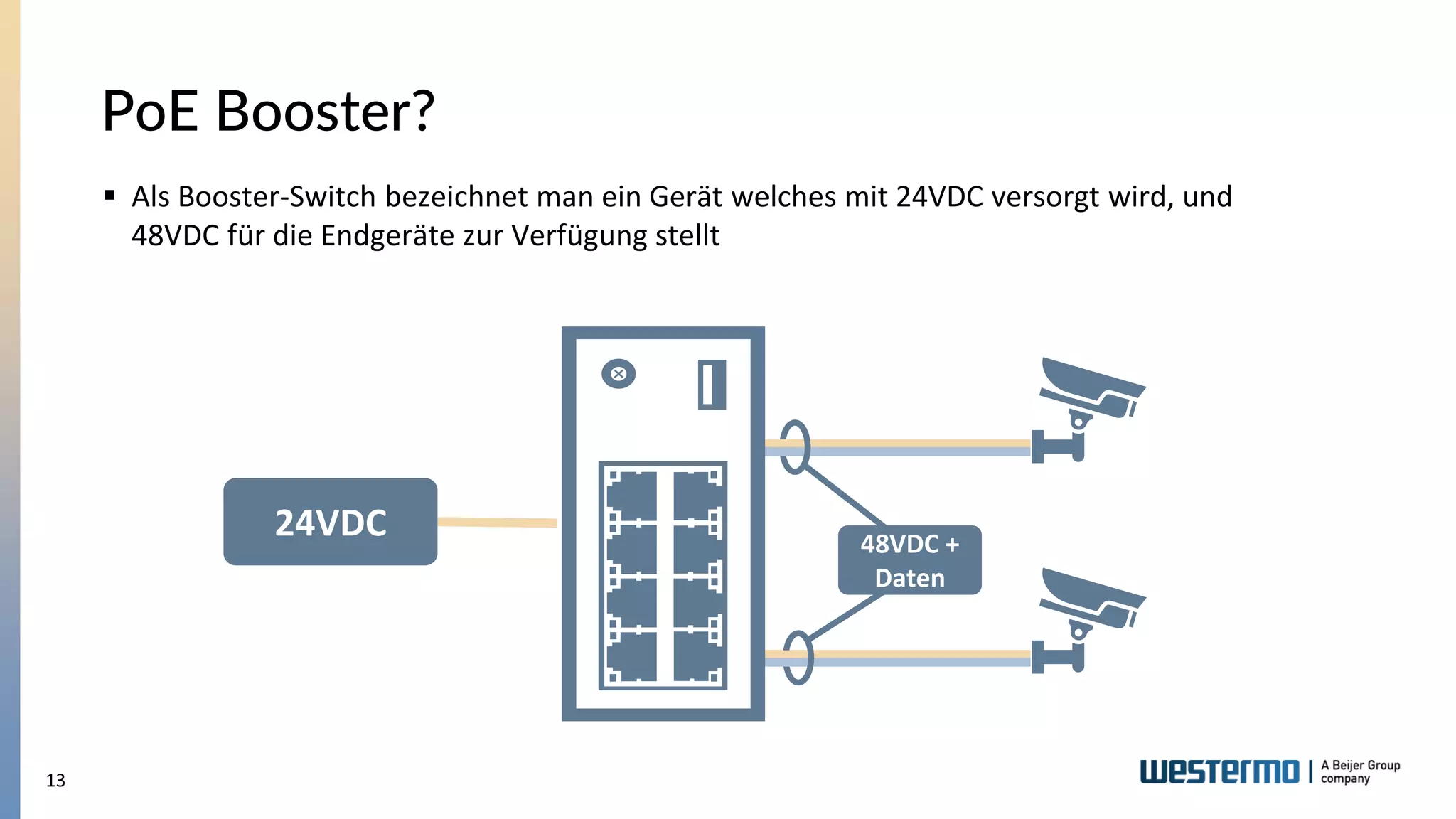

PoE Booster?
▪ Als Booster-Switch bezeichnet man ein Gerät welches mit 24VDC versorgt wird, und
48VDC für die Endgeräte zur Verfügung stellt
24VDC 48VDC +
Daten
Produkte
15

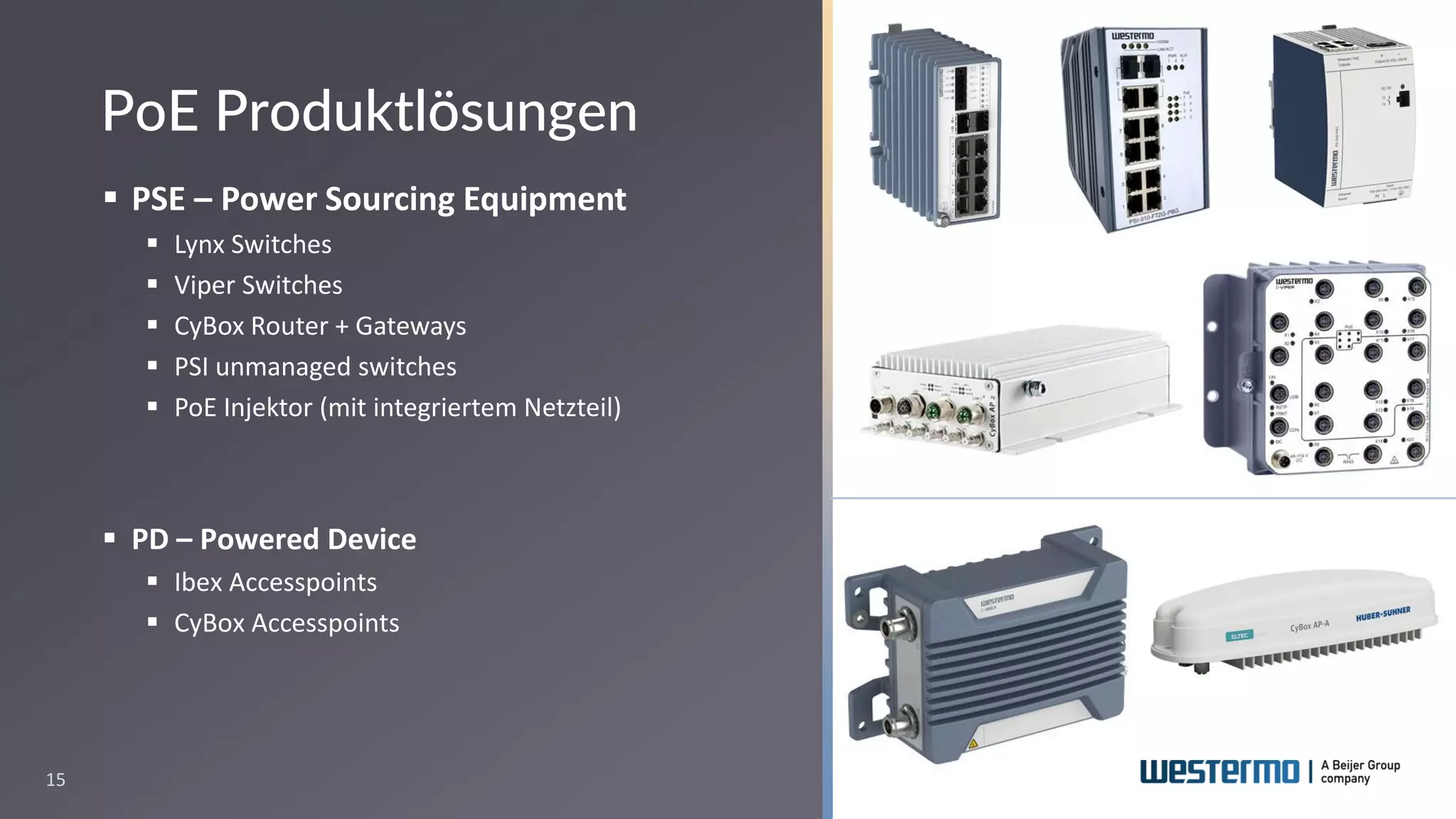

▪ PSE – Power Sourcing Equipment
▪ Lynx Switches
▪ Viper Switches
▪ CyBox Router + Gateways
▪ PSI unmanaged switches
▪ PoE Injektor (mit integriertem Netzteil)
▪ PD – Powered Device
▪ Ibex Accesspoints
▪ CyBox Accesspoints
PoE Produktlösungen
16
Power Taken to the Edge
Leistungsstarker industrieller PoE-Switch
30 W pro Port und 240 W
Gesamtleistung
High Performance und flexibel
Full gigabit & advanced
PoE management features
Robust für lange Lebensdauer
Gehärtet für raue Umgebungen
Bewährte
Zuverlässigkeit
Strecken-, Schiffs- und Industrietypprüfung
Lynx 3510 PoE
17
▪ Eine neue, leistungsstarke, skalierbare und
kompakte industrielle Switch-Plattform mit 10
Ports für die DIN-Schiene
▪ Leistungsstarke Quad-Core-64-Bit-CPU
▪ Entwickelt für extreme Betriebsumgebungen
▪ Umfangreiches Angebot an
Industriezulassungen
▪ Breiter Betriebstemperaturbereich
▪ Erstklassige MTBF
Our new DIN-rail switch platform
Lynx 3500 series
18
Wichtige Produkt Spezifikationen
▪ Betriebsspannung
▪ 802.3at (PoE+): 53-57 VDC
802.3af (PoE): 48-57 VDC
Non-PoE: 12-57 VDC
▪ Alle Ports sind galvanisch getrennt
▪ 638.000/583.000 Stunden MTBF (Telcordia/MIL)
▪ Industrieller Temperaturbereich -40 to +70 C
▪ IEC62443 konform
▪ Secure Boot
19
Diverse installation features
Lynx 3510– Mechanical Interfaces
Unique DIN clip design
Place, Adjust, Fix functionality
Cable Straps
Clean cable installations
Panel and Wall
mount
Integrated, no
adapter
PoE Planung
21
Fragen, welche man sich stellen muss?
▪ Wie viel Leistung benötigen meine Endgeräte?
▪ Geht sich das aus?
▪ Hat mein Netzteil genügend Leistung?
▪ Was kann mein Switch zur Verfügung stellen?
▪ Gesamt
▪ Pro Port
▪ Muss Leistung reserviert werden?
▪ Passen die Standards zusammen?
▪ Habe ich einen Booster Switche, oder brauche ich 48VDC Netzteile?
▪ PoE ist kein Powerline!
22
▪ Passen die Standards zusammen?
▪ Ja, passt
▪ Wird die max. Leistung pro Port nicht
überschritten?
▪ Alle Endgeräte <= 30 Watt
▪ Passt
▪ Wird die max. Gesamtleistung des Switches
nicht überschritten?
▪ 5W + 15W + 12W + 12W <= 200W
▪ Passt
▪ Ist mein Netzteil korrekt ausgelegt?
▪ 5W + 15W + 12W + 12W <= 100W
▪ Passt
Einfach mal ein Beispiel
PoE+Switch, 200W Gesamt, 30W pro Port
PoE
5W
PoE+
15W
PoE+
12W
PoE+
12W
48VDC
100W
23
▪ Einbau / Umgebungsbedingungen
▪ Managed vs. Unmanaged
▪ Portgeschwindigkeiten
▪ Ausreichend 100MBit Ports
▪ Ausreichen Gbit Ports
▪ Leitungslänge von 100m nicht überschritten
▪ Cyber Security beachtet?
▪ Zonierung
▪ Routing Performance
▪ Firewalling
▪ Port-Schutz
Weitere Details
PoE+Switch, 200W Gesamt, 30W pro Port
PoE
5W
PoE+
15W
PoE+
12W
PoE+
12W
48VDC
100W
Anwendungen
25
Lynx 3510 bei einem Energieversorger
26
Onboard Internet mit CyBox, Viper und Ibex
27

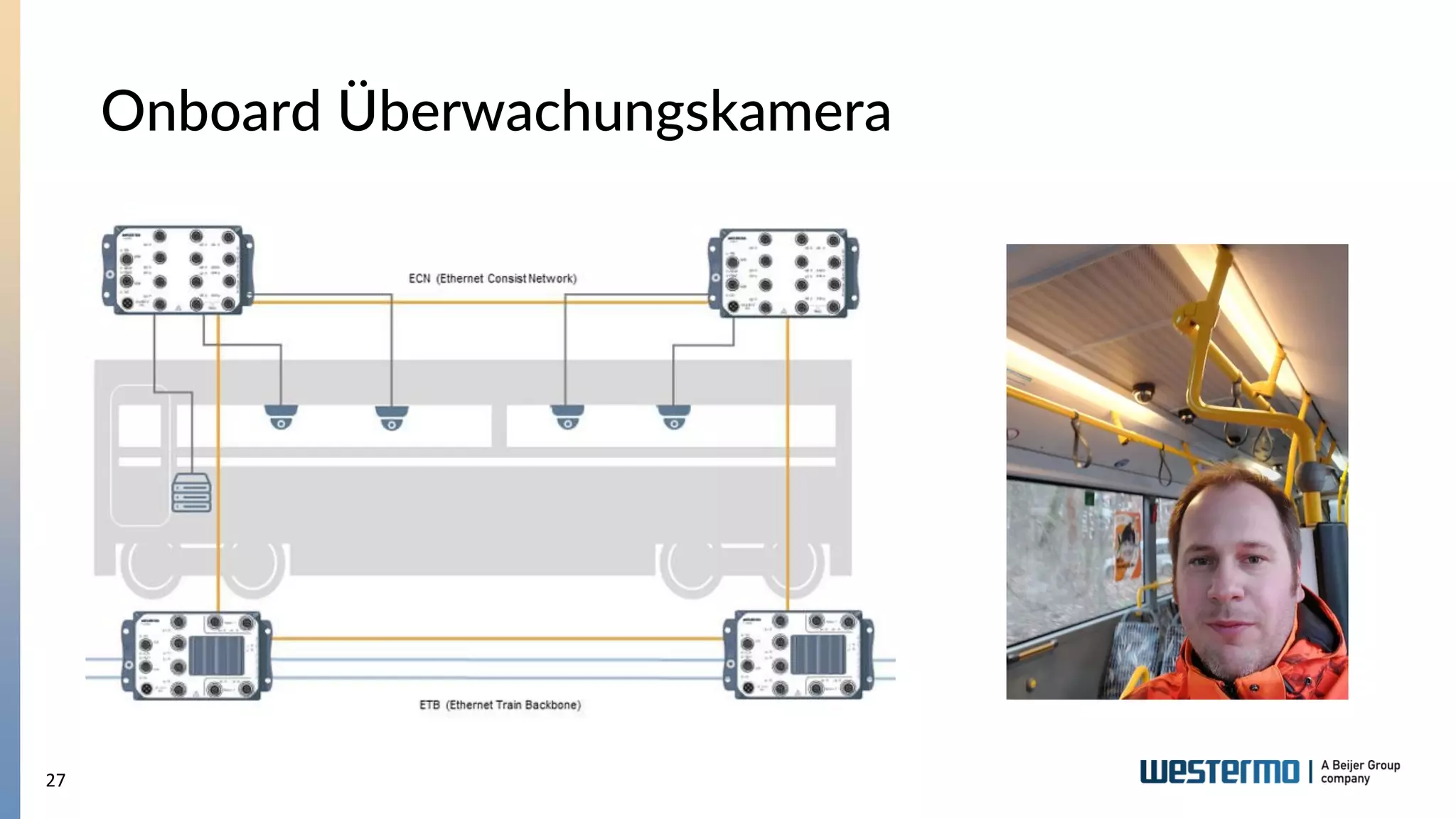

Onboard Überwachungskamera
28
Fragen?
29
Aufzeichnung / Newsletter
▪ Alle Webinare / Aufzeichnungen finden Sie unter:
▪ https://www.westermo.de/news-and-events/webinars
▪ Einladungen werden über Newsletter verteilt:
▪ https://www.westermo.de/news-and-
events/newsletters/newsletter
▪ https://www.westermo.de/news-and-
events/newsletters/wesecure
30
Ausblick geplante Webinare 2023
Mai
Juni
Juli
Sept.
August
Okt.
Nov.
Dez.
WeOS Konfig.
09.05.2023
DHCP
07.06.2023
Open WRT
12.09.2023
Protokollkonvertierung
17.10.2023
Serial over Ethernet
07.11.2023
WeConfig
05.12.2023
