Das Webinar zu weos 4.31.0 und weconfig 1.14.0 behandelt zentrale Themen wie die Klassen von Diensten, anpassbare Autonegotiation-Optionen, Serial over IP im TCP-Multipoint-Modus sowie neue Passwort-Hashing-Algorithmen. Zusätzlich wurden Updates zu weconfig vorgestellt, darunter Bootloader-Updates und verbesserte Konfigurationsmöglichkeiten. Fragen der Teilnehmer werden am Ende der Präsentation beantwortet.
We os 4.31.0 und weconfig 1.14.0
- 1. WeOS 4.31.0 &WeConfig 1.14.0 Westermo Webinar Lisa Heiler, Erwin Lasinger 20. Januar 2022
- 2. 2 Thema: WeOS 4.31.0 &WeConfig 1.14.0 Dauer: 45 Minuten Das Webinar wird aufgezeichnet und nach dem Vortrag entsprechend verteilt Erwin Lasinger Industrial Cyber Security Expert erwin.lasinger@westermo.com +43 720 303920 11 +43 676 897262211 Vortrag Moderation Lisa Heiler Strategic Sales & Marketing lisa.heiler@westermo.com +49 7254 95400 23 +49 175 3342547

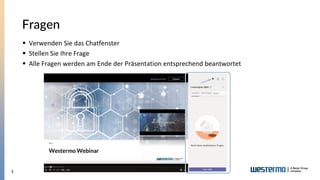

- 3. 3 Fragen ▪ Verwenden Siedas Chatfenster ▪ Stellen Sie Ihre Frage ▪ Alle Fragen werden am Ende der Präsentation entsprechend beantwortet

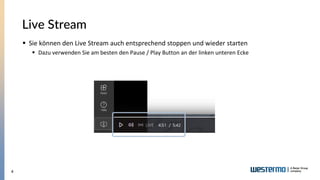

- 4. 4 Live Stream ▪ Siekönnen den Live Stream auch entsprechend stoppen und wieder starten ▪ Dazu verwenden Sie am besten den Pause / Play Button an der linken unteren Ecke
- 5. 5 ▪ Westermo istauch auf LinkedIn zu finden! ▪ Bekommen Sie regelmäßig Updates zu den Produkten und Themen rund um Westermo ▪ Folgen Sie uns einfach! https://www.linkedin.com/company/westermo https://instagram.com/westermo https://www.youtube.com/c/WestermoPlay LinkedIn
- 6.

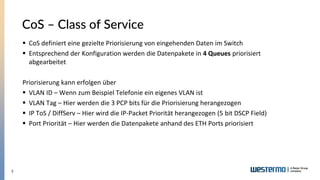

- 7. 7 CoS – Classof Service ▪ CoS definiert eine gezielte Priorisierung von eingehenden Daten im Switch ▪ Entsprechend der Konfiguration werden die Datenpakete in 4 Queues priorisiert abgearbeitet Priorisierung kann erfolgen über ▪ VLAN ID – Wenn zum Beispiel Telefonie ein eigenes VLAN ist ▪ VLAN Tag – Hier werden die 3 PCP bits für die Priorisierung herangezogen ▪ IP ToS / DiffServ – Hier wird die IP-Packet Priorität herangezogen (5 bit DSCP Field) ▪ Port Priorität – Hier werden die Datenpakete anhand des ETH Ports priorisiert

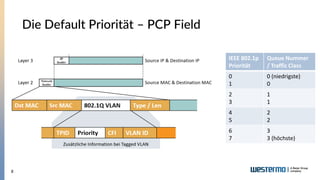

- 8. 8 Die Default Priorität– PCP Field IEEE 802.1p Priorität Queue Nummer / Traffic Class 0 1 0 (niedrigste) 0 2 3 1 1 4 5 2 2 6 7 3 3 (höchste)

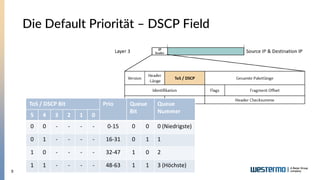

- 9. 9 Die Default Priorität– DSCP Field ToS / DSCP Bit Prio Queue Bit Queue Nummer 5 4 3 2 1 0 0 0 - - - - 0-15 0 0 0 (Niedrigste) 0 1 - - - - 16-31 0 1 1 1 0 - - - - 32-47 1 0 2 1 1 - - - - 48-63 1 1 3 (Höchste)

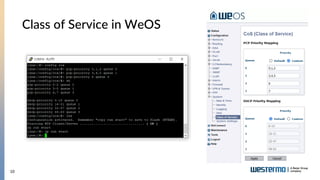

- 10. 10 Class of Servicein WeOS

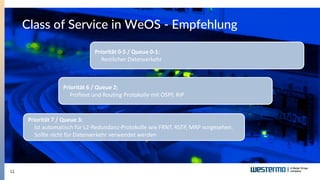

- 11. 11 Class of Servicein WeOS - Empfehlung Priorität 7 / Queue 3: Ist automatisch für L2-Redundanz-Protokolle wie FRNT, RSTP, MRP vorgesehen. Sollte nicht für Datenverkehr verwendet werden Priorität 6 / Queue 2: Profinet und Routing Protokolle mit OSPF, RIP Priorität 0-5 / Queue 0-1: Restlicher Datenverkehr
- 12. WeOS 4.31.0 –Einstellbare Autonegotiation Optionen

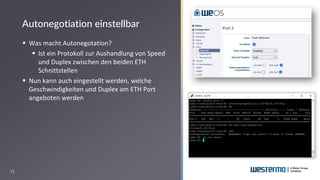

- 13. 13 ▪ Was machtAutonegotation? ▪ Ist ein Protokoll zur Aushandlung von Speed und Duplex zwischen den beiden ETH Schnittstellen ▪ Nun kann auch eingestellt werden, welche Geschwindigkeiten und Duplex am ETH Port angeboten werden Autonegotiation einstellbar
- 14. WeOS 4.31.0 –Serial over IP – TCP Multipoint Mode

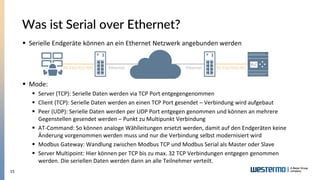

- 15. 15 Was ist Serialover Ethernet? ▪ Serielle Endgeräte können an ein Ethernet Netzwerk angebunden werden ▪ Mode: ▪ Server (TCP): Serielle Daten werden via TCP Port entgegengenommen ▪ Client (TCP): Serielle Daten werden an einen TCP Port gesendet – Verbindung wird aufgebaut ▪ Peer (UDP): Serielle Daten werden per UDP Port entgegen genommen und können an mehrere Gegenstellen gesendet werden – Punkt zu Multipunkt Verbindung ▪ AT-Command: So können analoge Wählleitungen ersetzt werden, damit auf den Endgeräten keine Änderung vorgenommen werden muss und nur die Verbindung selbst modernisiert wird ▪ Modbus Gateway: Wandlung zwischen Modbus TCP und Modbus Serial als Master oder Slave ▪ Server Multipoint: Hier können per TCP bis zu max. 32 TCP Verbindungen entgegen genommen werden. Die seriellen Daten werden dann an alle Teilnehmer verteilt. RS-232/422/485 RS-232/422/485 Ethernet Ethernet
- 16.
- 17. WeOS 4.31.0 –Neuer Admin Passwort Hashing Algorithmus

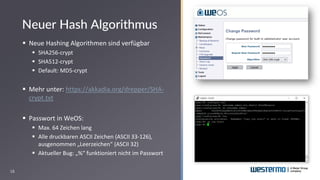

- 18. 18 ▪ Neue HashingAlgorithmen sind verfügbar ▪ SHA256-crypt ▪ SHA512-crypt ▪ Default: MD5-crypt ▪ Mehr unter: https://akkadia.org/drepper/SHA- crypt.txt ▪ Passwort in WeOS: ▪ Max. 64 Zeichen lang ▪ Alle druckbaren ASCII Zeichen (ASCII 33-126), ausgenommen „Leerzeichen“ (ASCII 32) ▪ Aktueller Bug: „%“ funktioniert nicht im Passwort Neuer Hash Algorithmus

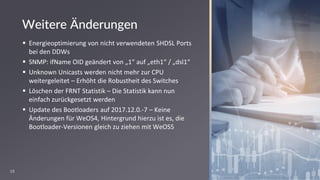

- 19. 19 Weitere Änderungen ▪ Energieoptimierungvon nicht verwendeten SHDSL Ports bei den DDWs ▪ SNMP: ifName OID geändert von „1“ auf „eth1“ / „dsl1“ ▪ Unknown Unicasts werden nicht mehr zur CPU weitergeleitet – Erhöht die Robustheit des Switches ▪ Löschen der FRNT Statistik – Die Statistik kann nun einfach zurückgesetzt werden ▪ Update des Bootloaders auf 2017.12.0.-7 – Keine Änderungen für WeOS4, Hintergrund hierzu ist es, die Bootloader-Versionen gleich zu ziehen mit WeOS5

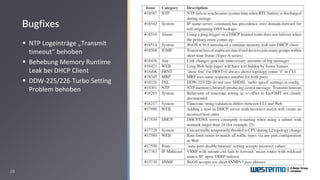

- 20. 20 Bugfixes ▪ NTP Logeinträge„Transmit timeout“ behoben ▪ Behebung Memory Runtime Leak bei DHCP Client ▪ DDW-225/226 Turbo Setting Problem behoben
- 21. 21 Fragen ▪ Verwenden Siedas Chatfenster ▪ Stellen Sie Ihre Frage ▪ Alle Fragen werden am Ende der Präsentation entsprechend beantwortet
- 22.

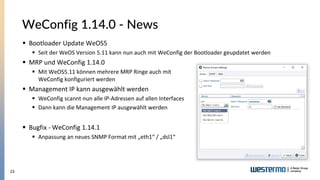

- 23. 23 WeConfig 1.14.0 -News ▪ Bootloader Update WeOS5 ▪ Seit der WeOS Version 5.11 kann nun auch mit WeConfig der Bootloader geupdatet werden ▪ MRP und WeConfig 1.14.0 ▪ Mit WeOS5.11 können mehrere MRP Ringe auch mit WeConfig konfiguriert werden ▪ Management IP kann ausgewählt werden ▪ WeConfig scannt nun alle IP-Adressen auf allen Interfaces ▪ Dann kann die Management IP ausgewählt werden ▪ Bugfix - WeConfig 1.14.1 ▪ Anpassung an neues SNMP Format mit „eth1“ / „dsl1“

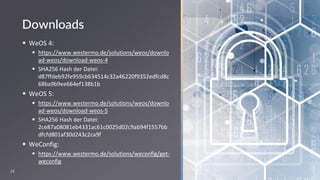

- 24. 24 ▪ WeOS 4: ▪https://www.westermo.de/solutions/weos/downlo ad-weos/download-weos-4 ▪ SHA256 Hash der Datei: d87ffdeb92fe959cb634514c32a46220f9352edfcd8c 68ba9b9ee664ef138b1b ▪ WeOS 5: ▪ https://www.westermo.de/solutions/weos/downlo ad-weos/download-weos-5 ▪ SHA256 Hash der Datei: 2ce87a08081eb4331ac61c0025d02c9ab94f1557bb dfcfd801af30d243c2ca9f ▪ WeConfig: ▪ https://www.westermo.de/solutions/weconfig/get- weconfig Downloads

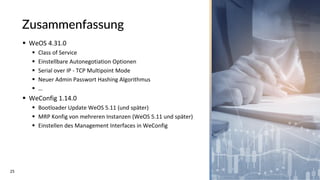

- 25. 25 Zusammenfassung ▪ WeOS 4.31.0 ▪Class of Service ▪ Einstellbare Autonegotiation Optionen ▪ Serial over IP - TCP Multipoint Mode ▪ Neuer Admin Passwort Hashing Algorithmus ▪ … ▪ WeConfig 1.14.0 ▪ Bootloader Update WeOS 5.11 (und später) ▪ MRP Konfig von mehreren Instanzen (WeOS 5.11 und später) ▪ Einstellen des Management Interfaces in WeConfig
- 26.

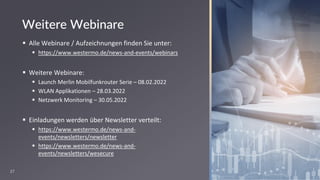

- 27. 27 Weitere Webinare ▪ AlleWebinare / Aufzeichnungen finden Sie unter: ▪ https://www.westermo.de/news-and-events/webinars ▪ Weitere Webinare: ▪ Launch Merlin Mobilfunkrouter Serie – 08.02.2022 ▪ WLAN Applikationen – 28.03.2022 ▪ Netzwerk Monitoring – 30.05.2022 ▪ Einladungen werden über Newsletter verteilt: ▪ https://www.westermo.de/news-and- events/newsletters/newsletter ▪ https://www.westermo.de/news-and- events/newsletters/wesecure
