Netzwerkmonitoring – Wir starten in Kürze
Westermo Technologie Webinar
05. Oktober 2022
2
Thema:
Netzwerkmonitoring
Dauer:
45 Minuten
Das Webinar wird aufgezeichnet
und nach dem Vortrag
entsprechend verteilt
Lucas Hauser
Technical Account Manager
lucas.hauser@westermo.com
+49 7254 95400 17
+49 160 97252672
Erwin Lasinger
Industrial Cyber Security Expert
erwin.lasinger@westermo.com
+43 720 303920 11
+43 676 897262211
Vortragende
3
Fragen
▪ Verwenden Sie das Chatfenster
▪ Stellen Sie Ihre Frage
▪ Alle Fragen werden am Ende der Präsentation entsprechend beantwortet
4

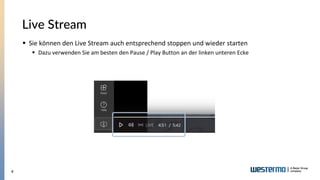

Live Stream
▪ Sie können den Live Stream auch entsprechend stoppen und wieder starten
▪ Dazu verwenden Sie am besten den Pause / Play Button an der linken unteren Ecke
5
▪ Zertifizierte Kurse von Westermo
▪ Introduction to IP
▪ Introduction to WeOS
▪ Certified Engineer – Switching
▪ Certified Engineer – Routing
▪ Inkl. Workbook zum Kurs
▪ 18. – 20. Oktober 2022 in Waghäusel
▪ Abhängig von Teilnehmerzahl
https://www.westermo.de/support/academy
Anfragen unter info.de@westermo.com
Westermo Academy
NMS – Was ist das?
7

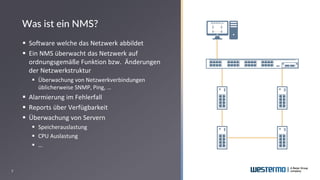

▪ Software welche das Netzwerk abbildet
▪ Ein NMS überwacht das Netzwerk auf
ordnungsgemäße Funktion bzw. Änderungen
der Netzwerkstruktur
▪ Überwachung von Netzwerkverbindungen
üblicherweise SNMP, Ping, …
▪ Alarmierung im Fehlerfall
▪ Reports über Verfügbarkeit
▪ Überwachung von Servern
▪ Speicherauslastung
▪ CPU Auslastung
▪ …
Was ist ein NMS?

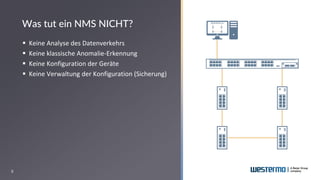

8
▪ Keine Analyse des Datenverkehrs
▪ Keine klassische Anomalie-Erkennung
▪ Keine Konfiguration der Geräte
▪ Keine Verwaltung der Konfiguration (Sicherung)
Was tut ein NMS NICHT?
9

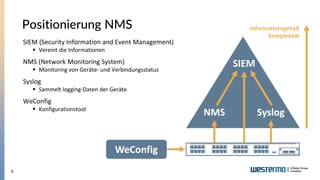

Positionierung NMS
SIEM (Security Information and Event Management)
▪ Vereint die Informationen
NMS (Network Monitoring System)
▪ Monitoring von Geräte- und Verbindungsstatus
Syslog
▪ Sammelt logging-Daten der Geräte
WeConfig
▪ Konfigurationstool
NMS Syslog
SIEM
Informationsgehalt
Komplexität
WeConfig
10

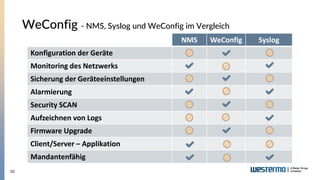

WeConfig - NMS, Syslog und WeConfig im Vergleich
NMS WeConfig Syslog
Konfiguration der Geräte
Monitoring des Netzwerks
Sicherung der Geräteeinstellungen
Alarmierung
Security SCAN
Aufzeichnen von Logs
Firmware Upgrade
Client/Server – Applikation
Mandantenfähig
SNMP
12
SNMP
▪ Simple Network Management Protocol
▪ Unterschiedliche Versionen
▪ v1: Unverschlüsselte Übertragung der
Informationen
▪ v2: Einführung von Communities
▪ public / private
▪ v3: Erweiterung um Verschlüsselung der Pakete
▪ OID – Object ID
▪ Eindeutige Nummer für Parameter
▪ Unterteilt in „Gruppen“
▪ Bsp. Hostname: 1.3.6.1.2.1.1.5
▪ Unterschiedliche Datentypen
▪ Text
▪ Numeric (unsigned)
▪ …
13

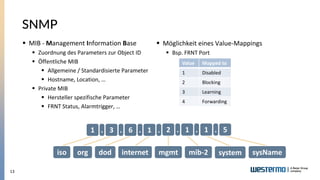

SNMP
▪ MIB - Management Information Base
▪ Zuordnung des Parameters zur Object ID
▪ Öffentliche MIB
▪ Allgemeine / Standardisierte Parameter
▪ Hostname, Location, …
▪ Private MIB
▪ Hersteller spezifische Parameter
▪ FRNT Status, Alarmtrigger, …
iso org dod internet mgmt mib-2 system sysName
1 . 3 6 1
. . . 2 . 1 1 5
. .
▪ Möglichkeit eines Value-Mappings
▪ Bsp. FRNT Port
Value Mapped to
1 Disabled
2 Blocking
3 Learning
4 Forwarding
14
SNMP
▪ SNMP Requst – Get- & Set-Request
▪ Port: 161/UDP
▪ Get – Parameter Lesen
▪ Set – Parameter Schreiben
▪ SNMP Trap
▪ Port: 162/UDP
▪ Hier verschickt das Gerät ohne vorheriger Abfrage den Status
▪ Alarmmeldung, Port Up/Down, …
▪ SNMP Inform
▪ Ident zum Trap
▪ Hier Beantwortet der Server zusätzlich den Empfang der Datenpakete
Syslog
16
Syslog
▪ Logeinträge werden an zentralen Logging-Server geschickt
▪ Port: 514/UDP (514/TCP)
▪ Logeinträge können nach Schweregrad
und Quelle gefiltert werden
Severity
0 Emergency
1 Alert
2 Critical
3 Error
4 Warning
5 Notice
6 Informational
7 Debug
Facility
0 kernel messages 12 NTP subsystem
1 user-level messages 13 log audit
2 mail system 14 log alert
3 system daemons 15 clock daemon
4 security/authorization messages 16 local 0
5
messages generated internally by
syslog
17 local 1
6 line printer subsystem 18 local 2
7 network news subsystem 19 local 3
8 UUCP subsystem 20 local 4
9 clock daemon 21 local 5
10 security/authorization messages 22 local 6
11 FTP daemon 23 local 7
Live Demo
18

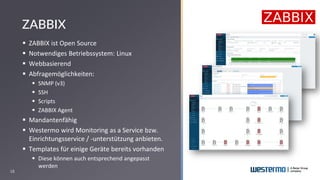

▪ ZABBIX ist Open Source
▪ Notwendiges Betriebssystem: Linux
▪ Webbasierend
▪ Abfragemöglichkeiten:
▪ SNMP (v3)
▪ SSH
▪ Scripts
▪ ZABBIX Agent
▪ Mandantenfähig
▪ Westermo wird Monitoring as a Service bzw.
Einrichtungsservice / -unterstützung anbieten.
▪ Templates für einige Geräte bereits vorhanden
▪ Diese können auch entsprechend angepasst
werden
ZABBIX
19
Systemaufbau „Westermo“
ZABBIX
Systeminfo
Reporting
Maps
Westermo Templates Server & Fremdgeräte
Template je Gerätetype
Abfrage via SNMP
Überwachung via Ping
Gerätespezifische
Dashboards
Syslogserver
▪ Monitoring Logins
Fremd-Server
▪ Via ZABBIX-Agent
Geo-Maps
Probleme
(Aktuell / Historie)
Alarmierung
Mail
MS Teams
SMS
Others
Darstellung / Übersicht / Dashboard
Trends
Inventory
Fremd-Geräte
▪ Via Template
Monitoring SLA
Betriebstagebuch
20

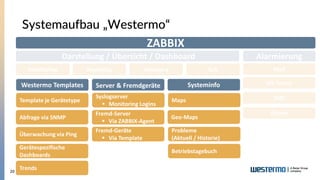

Systemaufbau „Westermo“
ZABBIX
Systeminfo
Reporting
Maps
Westermo Templates Server & Fremdgeräte
Template je Gerätetype
Abfrage via SNMP
Überwachung via Ping
Gerätespezifische
Dashboards
Syslogserver
▪ Monitoring Logins
Fremd-Server
▪ Via ZABBIX-Agent
Geo-Maps
Probleme
(Aktuell / Historie)
Alarmierung
Mail
MS Teams
SMS
Others
Darstellung / Übersicht / Dashboard
Trends
Inventory
Fremd-Geräte
▪ Via Template
Monitoring SLA
Betriebstagebuch
21

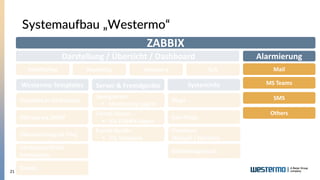

Systemaufbau „Westermo“
ZABBIX
Systeminfo
Reporting
Maps
Westermo Templates Server & Fremdgeräte
Template je Gerätetype
Abfrage via SNMP
Überwachung via Ping
Gerätespezifische
Dashboards
Syslogserver
▪ Monitoring Logins
Fremd-Server
▪ Via ZABBIX-Agent
Geo-Maps
Probleme
(Aktuell / Historie)
Alarmierung
Mail
MS Teams
SMS
Others
Darstellung / Übersicht / Dashboard
Trends
Inventory
Fremd-Geräte
▪ Via Template
Monitoring SLA
Betriebstagebuch
22

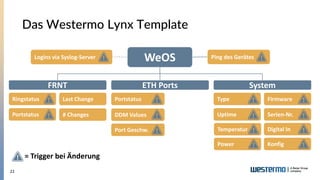

Ringstatus
= Trigger bei Änderung
Portstatus
Last Change
# Changes
Portstatus
DDM Values
Port Geschw.
Firmware
Serien-Nr.
Type
Uptime
Temperatur Digital In
Power Konfig
Das Westermo Lynx Template
WeOS
FRNT ETH Ports System
Logins via Syslog-Server Ping des Gerätes
23

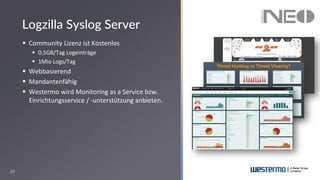

▪ Community Lizenz ist Kostenlos
▪ 0,5GB/Tag Logeinträge
▪ 1Mio Logs/Tag
▪ Webbasierend
▪ Mandantenfähig
▪ Westermo wird Monitoring as a Service bzw.
Einrichtungsservice / -unterstützung anbieten.
Logzilla Syslog Server
24

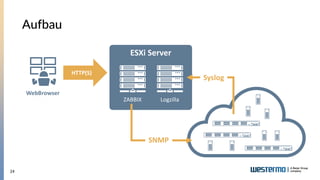

Aufbau
WebBrowser
ESXi Server
ZABBIX Logzilla
Syslog
SNMP
HTTP(S)
25
ZABBIX | Logzilla – Live Demo
26
Fragen?
27

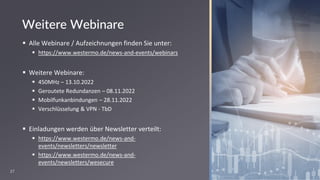

Weitere Webinare
▪ Alle Webinare / Aufzeichnungen finden Sie unter:
▪ https://www.westermo.de/news-and-events/webinars
▪ Weitere Webinare:
▪ 450MHz – 13.10.2022
▪ Geroutete Redundanzen – 08.11.2022
▪ Mobilfunkanbindungen – 28.11.2022
▪ Verschlüsselung & VPN - TbD
▪ Einladungen werden über Newsletter verteilt:
▪ https://www.westermo.de/news-and-
events/newsletters/newsletter
▪ https://www.westermo.de/news-and-
events/newsletters/wesecure
28
