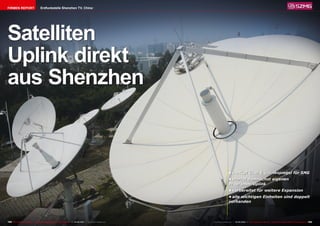

FIRMEN REPORT                          Erdfunkstelle Shenzhen TV, China




Satelliten
Uplink direkt
aus Shenzhen



                                                                                                                                           •	verfügt über 6 Uplinkspiegel für SNG
                                                                                                                                           •	startet demnächst eigenen
                                                                                                                                           Programm-Uplink
                                                                                                                                           •	vorbereitet für weitere Expansion
                                                                                                                                           •	alle wichtigen Einheiten sind doppelt
                                                                                                                                           vorhanden




192 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com   www.TELE-satellite.com — 04-05/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   193
FIRMEN REPORT                          Erdfunkstelle Shenzhen TV, China




Die 26 Satellitenantennen
                                                                                                                                                             ein Besuch der hochmodernen und sehr       macht bereits klar, dass Shenzhen TV                       ler Planung angeordnet sind. Mit den
                                                                                                                                                             neuen Ground Station. Unser Stations-      mehr bietet als nur 1 TV-Programm.                         Downlinkspiegeln empfängt SZMG die
                                                                                                                                                             führer ist Zhang Bing, der seit 1994 als   „Seit 2006 senden wir 4 TV-Programme                       Übertragungen und SNG Feeds für das


von SZMG in Shenzhen
                                                                                                                                                             Broadcast Engineer bei Shenzhen TV         terrestrisch in DVB-T für den mobilen                      eigene Programm. Er erklärt uns die
                                                                                                                                                             arbeitet und die atemberaubende Ent-       Empfang in SD aus. Seit 2008 benut-                        Funktion der 6 Uplinkspiegel: „Alle An-
                                                                                                                                                             wickluing der Station mtigestaltet hat.    zen wir DMB-TH, um 5 TV-Programme                          lagen sind hier doppelt ausgeführt: ein
                                                                                                                                                             „Shenzhen TV wurde 1984 gestartet,“        in HD terrestrisch auszustrahlen. Über                     Hauptspiegel und ein Reservespiegel.
                                                                                                                                                             erzählt uns Zhang Bing beim Rund-          das Kabelsystem bieten wir den Abon-                       Zwei 6.2m Spiegel dienen für unseren
                                                                                                                                                             gang, „heute zählt der Sender mehr als     nenten in Shenzhen 10 TV-Programme                         eigenen SNG-Uplink im Ku-Band, zwei
                                                                                                                                                             2000 Angestellte, davon 260 im Tech-       und wir bereiten die Verbreitung über                      weitere Spiegel für unseren SNG-Uplink
  Eine beeindruckende Ground Stati-                      Receivern sind hier beheimatet und                        Millionen Einwohnern. Also darf nur das   nischen Bereich und davon wiederum         IPTV vor.“                                                 im C-Band Bereich, wobei der Haupt-
on hat die TV-Organisation der Stadt                     deswegen berichtet TELE-satellite sehr                    TV aus Guangzhou über Satellit aus-       70 Ingenieure im Bereich ‚Broadcast &        Tatsächlich hat sich Shenzhen TV in                      spiegel 9m Durchmesser hat und der
Shenzhen im Stadtteil Xili (nördlich von                 häufig aus Shenzhen.                                      strahlen und damit in ganz China emp-     Transmission‘.“                            2006 in die Shenzhen Media Group um-                       Reservespiegel 7,3m.“
Nanshan im Westen der Riesenstadt                          Die Stadt hat sich einen Sondersta-                     fangbar sein. Und als Ausnahme von          Seit 2004 wird das Programm bereits      benannt und ist unter dem Kürzel SZMG
Shenzhen) in wenigen Jahren aufge-                       tus erobert: über Satellit dürfen nur                     der Regel „1 TV-Programm aus jeder        über Satellit ausgestrahlt: „Wir sen-      bekannt. Kurz darauf in 2007 wurde
baut. Im Großraum Shenzhen leben                         die staatlichen Programme von CCTV                        Provinz“ darf eben auch Shenzhen TV       den über den CHINASAT 6A auf 125E          auch damit begonnen, die Ground
heute etwa 12 Millionen Einwohner und                    aussenden sowie von jeder der 22 Pro-                     über Satellit ausstrahlen und damit die   zwei Programmvarianten: über 4.040H        Station in Xili aufzubauen. „Wir
wegen der vielen High-Tech-Firmen in                     vinzen Chinas nur jeweils eines der Pro-                  Ereignisse der Stadt den Zusehern in      senden wir in HD und über 3.845H in        haben hier 6 Uplinkantennen
dieser Stadt gilt Shenzhen als die Stadt                 vinzprogramme. Shenzhen liegt in der                      ganz China und im Satelliten Spillover    SD sowie zusätzlich noch unsere 3 Ra-      und 20 Downlinkantennen,“
mit dem höchsten Prokopfeinkommen                        Provinz Guangdong (im Westen auch                         auch im ferneren Umland nahebringen.      dioprogramme.“ Der Hinweis auf die         sagt Zhang Bing und zeigt
in Mainland China. Viele der weltweit                    unter dem Namen Kanton bekannt) und                         Dass es sich bei Shenzhen TV um         Radioprogramme, die terrestrisch na-       auf die vielen Spiegel, die
führenden Hersteller von Digital TV                      deren Hauptstadt ist Guangzhou mit 10                     eine besondere Station handelt zeigt

                                                                                                                                                                                                                                                                         ë
                                                                                                                                                             türlich über FM ausgestrahlt werden,       mit viel professionel-


                                                                                                                                                                                                                                                                                    Shenzhen
■ Vor dem Eingang zur SZMB
Ground Station in Shenzhen
hält ein Posten Wache. Auf dem
Gelände sind 20 Empfangs-
und 6-Sendespiegel installiert.
Shenzhen befindet sich direkt am
Meer, die SZMG Ground Station
liegt nur auf 50m Höhe.




194 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com                                                                            www.TELE-satellite.com — 04-05/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   195
1



                                                                           2          3




                                                                                    1. Links geht's zur SZMG Ground Station, rechts befindet sich ein
                                                                                    Fortbildungszentrum für die Mitarbeiter von Shenzhen TV.
                                                                                    2. Auf freundliche Art erinnert SZMG daran, den Rasen nicht zu
                                                                                    betreten.
                                                                                    3. Eingangsschild zum Sendekomplex von SZMB in Shenzhen, China


196 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com

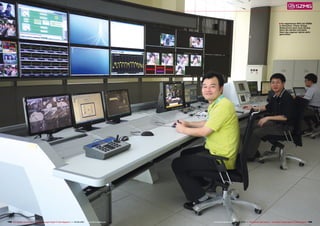

■ Im nagelneuen NOC bei SZMG
                                                                                                                                                                                                         in Shenzhen, China. Einige
                                                                                                                                                                                                         Bildschirme sind noch dunkel,
                                                                                                                                                                                                         denn die werden erst beim
                                                                                                                                                                                                         Start des eigenen Uplink aktiv
                                                                                                                                                                                                         geschaltet.




198 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com   www.TELE-satellite.com — 04-05/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   199

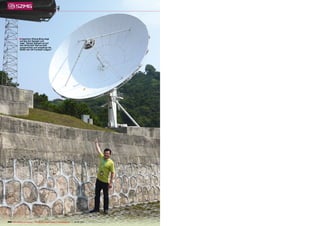

■ Ingenieur Zhang Bing zeigt
              auf den 9m Spiegel und
              sagt: "Dieser Spiegel ist auf
              den INTELSAT 904 auf 62E
              ausgerichtet und empfängt die
              Bilder der UK Football League."




200 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com

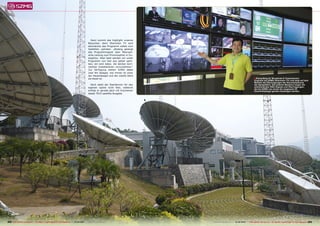

Dann kommt das Highlight unseres
                                                                                                 Besuches: denn Shenzhen TV wird
                                                                                                 demnächst das Programm selbst zum
                                                                                                 Satelliten uplinken. „Bislang gelangt
                                                                                                 das Programmsignal über fiberopti-
                                                                                                 sche Leitung zum Provinzuplink in Gu-
                                                                                                 angzhou. Aber bald werden wir unser
                                                                                                 Programm von hier aus selbst uplin-
                                                                                                 ken, wir sind dabei, die letzten tech-
                                                                                                 nischen Installationen vorzunehmen.“
                                                                                                 Zur Verfügung stehen SZMG dabei
                                                                                                 zwei 9m Spiegel, wie immer ist einer
                                                                                                 der Hauptspiegel und der zweite dient
                                                                                                 als Reserve.                                                                             ■ Zhang Bing ist 'Broadcast & Transmission'
                                                                                                                                                                                           Engineer bei SZMG (Shenzhen TV) und zeigt auf dem
                                                                                                                                                                                           Monitor die Übertragungen der Securitykameras
                                                                                                   Noch steht der Starttermin für den                                                      der Spiegelfarm. Die anderen Monitore zeigen die
                                                                                                 eigenen Uplink nicht fest; vielleicht                                                     ankommenden SNG-Signale und Übertragungen,
                                                                                                                                                                                           die bei SZMG von einem der insgesamt 20
                                                                                                 erfolgt er gerade jetzt mit Erscheinen                                                    Downlinkspiegel gerade empfangen werden.
                                                                                                 dieser TELE-satellite Ausgabe.




202 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com                    www.TELE-satellite.com — 04-05/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   203
1


1. Hier kommen die Satellitensignale an: das Originalsignal des Satelliten wird über fiberoptische Leitung
angeliefert und nun in das L-Band zur Weiterverarbeitung umgewandelt. SZMG setzt hier modernste Technik
ein.                                                                                                                         3
2. Huang Haitao ist Stationsmanager und leitet das kleine 5-Mann Team der SZMG Ground Station. Hier steht er
neben den Modulatoren für den Uplink von Shenzhen TV, der demnächst aktiviert werden wird.
3. Im Herz der Satelliten-Uplinkstation: hier steht der eigentliche Transmitter. Auch hier wieder in doppelter
Ausführung. Stations Manager Huang Haitao hat die Hand am Haupttransmitter: "Dieser leifert 3000 Watt                        4
Sendeleistung." Der Reservetransmitter darüber liefert als Backup 500 Watt Leistung.
4. Der Technikraum bei SZGM mit den Modulatoren



                                                                                                                         2




204 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 04-05/2012 — www.TELE-satellite.com           www.TELE-satellite.com — 04-05/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   205
