TEST REPORT                     Satelliten Messgerät




             DEVISER S20
                                                                                                                        •
                                                                                                                          Enthält die sehr nützliche
                                                                                                                        Spektrum-Darstellung
                                                                                                                        •
                                                                                                                          Rastet auch bei sehr hohen
                                                                                                                        und sehr niedrigen Symbol



             SAT-
                                                                                                                        Raten ein
                                                                                                                        •
                                                                                                                          Sehr einfach zu bedienen
                                                                                                                        •
                                                                                                                          Sehr genaue Messergebnisse




             Messgerät
                                                                                                                        •
                                                                                                                          Sowohl im C-Band als auch im
                                                                                                                        Ku-Band anwendbar

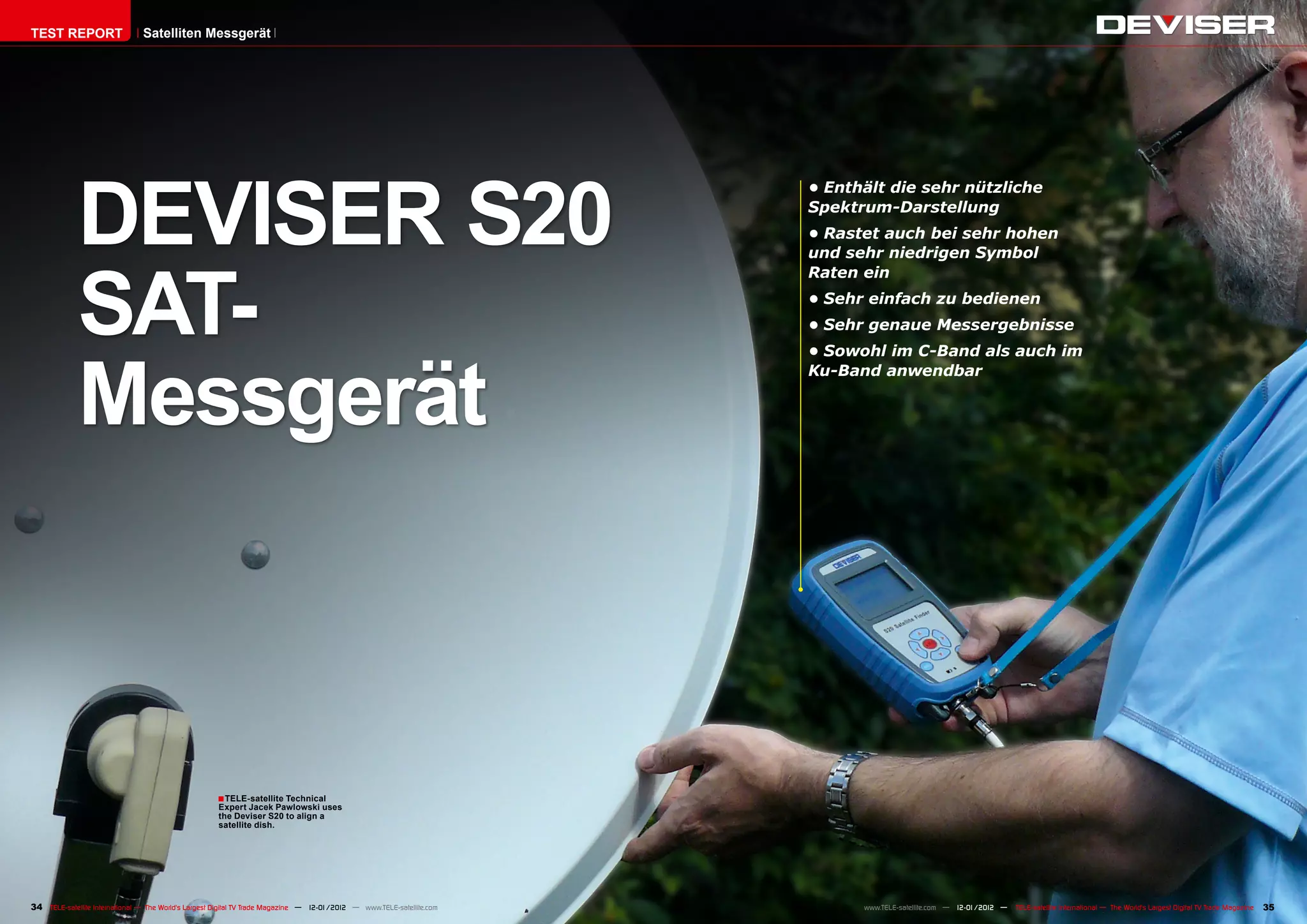

                                                     ■ TELE-satellite Technical
                                                      Expert Jacek Pawlowski uses
                                                      the Deviser S20 to align a
                                                      satellite dish.




34 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com         www.TELE-satellite.com — 12-01/2012 —   TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   35
TEST REPORT                         Satelliten Messgerät




                                                 Ein gut funktionieren-
                                              des Messgerät, das auch
                             12-01/2012
      Deviser S20 Satellite Meter
Bestens geeignet zur schnellen Installation




                                                     noch gut aussieht
                                                                                                                             Jemand sagte einmal: „Wir
                                                                                                                          kaufen mit unseren Augen“
                                                                                                                          und dies ist wahr. Die Desi-
                                                                                                                          gner des neuen Messgerätes
                                                                                                                          von Deviser haben sich dieser
                                                                                                                          Aussage angenommen und
                                                                                                                          haben es geschafft, ihr neues
                                                                                                                          Produkt in ein wirklich tolles
                                                                                                                          Gehäuse zu integrieren. Die
                                                                                                                          Kombination von hellblauer
                                                                                                                          und grauer Farbe ist ein echter
                                                                                                                          Blickfang. Das Plastikgehäuse
                                                                                                                          ist grau, doch es ist in einer
                                                                                                                          hellblauen Gummiummante-
                                                                                                                          lung eingelassen. Ein wirklich
                                                                                                                          interessantes Design, doch
                                                                                                                          schauen wir nun auf seine
                                                                                                                          Funktionalität.
                                                                                                                             Das Messgerät passt an-
                                                                                                                          genehm in die Hand. Der
                                                                                                                          hintergrundbeleuchtete LCD-
                                                                                                                          Bildschirm ist recht groß und
                                                                                                                          auch im Freien gut lesbar. Die
                                                                                                                          sieben Knöpfe mit eindeuti-
                                                                                                                          ger Beschriftung lassen sich
                                                                                                                          mit dem Daumen bedienen,
                                                                                                                          ohne dass unabsichtlich die
                                                                                                                          nebenliegenden Knöpfe betä-
                                                                                                                          tigt werden. Der HF-Eingangs-
                                                                                                                          stecker befindet sich auf der
                                                                                                                          Unterseite, während der 12V
                                                                                                                          DC Stromeingang und ein
                                                                                                                          Mini-USB Port auf der oberen
                                                                                                                          rechten Seite des Gehäuses
                                                                                                                          angebracht sind.
                                                                                                                             Deviser legt zwei F-Stec-
                                                                                                                          kadapter bei, so dass der
                                                                                                                          Erste bei Abnutzung einfach
                                                                                                                          durch den Zweiten ersetzt
                                                                                                                          werden kann. Mit in der Ver-
                                                                                                                          packung sind ein Netzteil und
                                                                                                                          ein 12V-Kfz-Adapter. Doch
                                                                                                                          dies ist noch nicht alles: Sie
                                                                                                                          bekommen ebenfalls ein de-
                                                                                                                          tailliertes, gedrucktes Hand-
                                                                                                                          buch sowie eine kleine CD mit
                                                                                                                          einer PC Software, die eine
                                                                                                                          Verwaltung der Satelliten- und
                                                                                                                          Transponder-Listen im Spei-
                                                                                                                          cher des S20 ermöglichen.
                                                                                                                          Und es gibt sogar noch mehr:
                                                                                                                          der S20 kommt außerdem mit
                                                                                                                          einer Softtasche, die am Gurt
                                                                                                                          befestigt werden kann und ei-
                                                                                                                          ner hellblauen Schlaufe, falls
                                                                                                                          Sie es bevorzugen, den S20
                                                                                                                          am Hals oder an der Schulter
                                                                                                                          zu tragen.
                                                                                                                             Gleich nach dem Einschal-
                                                                                                                          ten ist der S20 im Signal-
                                                                                                                          Suchmodus. Mittels zweier
                                                                                                                          Balken wird die Signalstärke
                                                                                                                          und Signalqualität zusammen
                                                                                                                          mit der jeweiligen Prozentan-
                                                                                                                          gabe angezeigt. Der Name des
                                                                                                                          Satelliten, sein Längengrad,
                                                                                                                          Transponder-Name, Polarisa-
                                                                                                                          tion sowie der Akkuzustand



  36 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
werden ebenfalls dargestellt.      wird dieser Transponder ge-       10                                                 11                                                       12
                                                                                         Mit der Links- und Rechts-Ta-      messen. Dies ist ein großer
                                                                                         ste können Sie den Satelliten      Vorteil dieses Messgerätes.
                                                                                         wechseln, mit der Hoch- und           Sobald Sie die Antenne gut
                                                                                         Runter-Taste wechseln Sie          genug ausgerichtet haben, um
                                                                                         den Transponder. Der S20 hat       im Spektrum die Signalspitzen
                                                                                         für jeden Satelliten genau 6       sehen zu können, stehen die
                                                                                         Transponder gespeichert. So-       Chancen gut, dass Sie den
                                                                                         bald das Messgerät auf einen       gewünschten Satelliten gefun-
                                                                                         Transponder einrastet sehen        den haben. Doch wie können
                                                                                         Sie oben im Bildschirm, auf        Sie sicher sein? Nun, gehen
                                                                                         welchen Satelliten die Anten-      Sie einfach zurück zum Signal-                                                       13                                                       14
                                                                                         ne ausgerichtet ist.               Suchmodus des S20, der beim            1. Bildschim des Signal-Suchmodus
                                                                                            Zu Beginn der Antennen-         Einschalten automatisch ak-            2. Bildschirm der Transponder-Messung
                                                                                         ausrichtung empfangen Sie          tiviert wird. Sie schalten nun         3. Spektrum Darstellung
                                                                                         noch kein brauchbares Signal.      mit den Links- und Rechts-             4. Messung eines im Spektrum gewählten
                                                                                         In dieser Situation ist es eine    Tasten zwischen den ver-               Transponders
                                                                                         gute Idee, den im S20 in-          schiedenen Satelliten, bis der         5. Konfiguration der Antennen-
                                                                                         tegrierten Winkelrechner zu        S20 sich bei einem einrastet.          Winkelberechnung
                                                                                         benutzen. Wenn Sie die geo-        Selbst wenn es sich nicht um           6. Die Antennen-Winkelberechnung hilft
                                                                                         grafischen Koordinaten der         den von Ihnen gewünschten              bei der Antennenausrichtung und LNB
                                                                                                                                                                   Neigungseinstellung
                                                                                         Antennenposition und den           Satelliten handelt, werden Sie
                                                                                                                                                                   7. Konfigurationsmenü
                                                                                         Längengrad des Satelliten ein-     den Längengrad des Satelliten
                                                                                                                                                                   8. Akku-Ladestatus
                                                                                         geben, werden Azimut, Eleva-       erfahren, auf welchem die An-                                                                                   zu erledigen.                                  lenden Datei suchen, diese
                                                                                         tion und der Neigungswinkel        tenne aktuell ausgerichtet ist.        9. Satellitenliste mit bis zu 16 Satelliten
                                                                                                                                                                                                                                               Als wir die Software instal-                downloaden und sie im Win-
                                                                                         des LNB berechnet. Sie sollten     Auf diese Weise wissen Sie, ob         10. Die Satelliten- und Transponder-Liste ist konfigurierbar
                                                                                                                                                                                                                                            lierten, trat ein Fehler auf. Die              dowsSystem32      Verzeichnis
                                                                                         die Antenne mit diesen Wer-        Sie die Antenne weiter nach            11. Konfiguration der Satellitenparameter                                Installationsroutine informier-                kopieren.
                                                                                         ten so präzise wie möglich         Osten oder Westen drehen               12. Auswahl der Transponder, um dessen Parameter zu konfigurieren        te uns über eine fehlende DLL                    Unser Testgerät enthielt
                                                                                         ausrichten und anschließend        müssen, um den gewünschten             13. Konfiguration der Parameter des Transponders – Bildschirm 1          Datei in unserem Windows XP                    eine vorprogrammierte Liste
                                                                                         den S20 in die Spektrum-Dar-       Satelliten zu finden.                  14. Konfiguration der Parameter des Transponders – Bildschirm 2          System. Um die Installation                    mit Satellitenparameter, die
                                                                                         stellung schalten. Nun können         Wenn Sie endlich den kor-                                                                                    zu Ende zu führen, mussten                     für den asiatischen Raum, an-
                                                                                         Sie die Antenne ganz vorsich-      rekten Satelliten empfangen,                                                                                    wir im Internet nach der feh-                  statt dem europäischem Raum
                                                                                         tig drehen und neigen, bis im      empfehlen wir Ihnen auf den            Veränderungen der Ausrich-          setzt werden, da Sie die Werte
                                                                                         Spektrum die Signalspitzen         Bildschirm der Transponder-            tung der Antenne zu vermei-         für Single-und Dual-Frequenz
                                                                                         der Transponder sichtbar wer-      Messung umzuschalten. Hier             den.                                der lokalen Oszillatoren (LOF)
                                                                                         den.                               werden weitere Parameter an-              Die    Antennenausrichtung       definieren können.
                                                                                            Im Spektrum-Modus können        gezeigt. Sie können nun z.B.           ist mit dem S20 von Deviser            Weiterhin hat Deviser wäh-
                                                                                         Sie die Spanne umschalten          den SNR Messwert (Signal-              wirklich eine einfache Aufga-       rend unseres Tests eine neue
                                                                                         (80 MHz, 160 MHz, 320 MHz          Rausch-Verhältnis)    ablesen,         be. Doch wie genau ist dieses       Software-Version      veröffent-
                                                                                         oder gesamtes Frequenzband)        während Sie die Feinabstim-            Messgerät? Wir haben uns            licht (1.06B), die nun auch
                                                                                         und Sie können den Cursor          mung der Antenne und des               entschieden, dieses Gerät mit       DiSEqC Schaltmöglichkeiten
                                                                                         nach links und rechts bewe-        LNB-Neigungswinkel       durch-        zwei anderen Instrumenten           erlaubt. So wurden DiSEqC
                                                                                         gen. Doch dies ist noch nicht      führen. Maximieren Sie diesen          verschiedener Marken zu ver-        1.0 und 1.1 Optionen in einem
                                                                                         alles. Wenn Sie den Cursor auf     Wert. Und das ist schon alles.         gleichen. Die Messergebnisse        separaten Menüpunkt hinzu
                                                                                         einen Transponder platzieren       Ziehen Sie alle Schrauben vor-         des S20 entsprechend weitge-        gefügt. Dieser ist einfach zu
                                                                                         und die OK Taste betätigen,        sichtig an, um versehentliche          hend der Messungen der Kon-         bedienen. Die erste Zeile er-
                                                                                                                                                                   kurrenzprodukte. Das Messge-        laubt es Ihnen, das gewünsch-
                                                                                                                                                                   rät hatte Probleme, sich auf        te DiSEqC-Protokoll zu wäh-
1                                                          2                                                        3                                              einem der DVB-S2 Transpon-          len: 1.0 oder 1.1. Die zweite
                                                                                                                                                                   der (TP2 in unseren Bildern)        Zeile dient dazu, den Eingang
                                                                                                                                                                   einzurasten, doch andrerseits       am DiSEqC-Switch zu wählen.
                                                                                                                                                                   waren die anderen Messgerä-         Für DiSEqC-1.0 stehen die
                                                                                                                                                                   te absolut unfähig, auf Signale     Eingänge von 1 bis 4 zur Ver-
                                                                                                                                                                   einzurasten, die der S20 pro-       fügung, bei DiSEqC-1.1 sind
                                                                                                                                                                   blemlos akzeptierte! Hier han-      es die Eingänge von 1 bis 16.
                                                                                                                                                                   delte es sich um Transponder        In der dritten Zeile können Sie
                                                                                                                                                                   mit niedrigen Symbol Raten          den entsprechenden Befehl
                                                                                                                                                                   (um die 10 Ms/Sek und 2.5           zum Switch senden. Einfacher
                                                                                                                                                                   Ms/Sek). Im Grunde bedeu-           kann man diese Funktion nicht
4                                                          5                                                         6                                             tet dies, dass praktisch jedes      gestalten. Für die Mehrheit der
                                                                                                                                                                   Messgerät Probleme mit dem          Anlagen mit DiSEqC-1.0 oder
                                                                                                                                                                   einen oder anderen Signal ha-       DiSEqC-1.1 Schaltern ist Devi-
                                                                                                                                                                   ben kann. Der S20 liegt auf         sers S20 absolut ausreichend.
                                                                                                                                                                   dem Niveau der viel teureren           Die im Paket mitgelieferte
                                                                                                                                                                   und komplexeren Messgeräte,         Software besteht aus einem
                                                                                                                                                                   wenn es um seine Fähigkeit          relativ einfachen Transpon-
                                                                                                                                                                   geht, auf verschiedene Trans-       der-Editor. Dieser erlaubt es
                                                                                                                                                                   ponder einzurasten und diese        Ihnen, die Namen und Posi-
                                                                                                                                                                   zu messen.                          tionen der Satelliten zu än-
                                                                                                                                                                      Natürlich ist es jedem klar,     dern und für jeden Satelliten 6
7                                                          8                                                        9                                              dass der S20 bei einem TV           Transponder zu definieren. Die
                                                                                                                                                                   Kanal kein Video in Farbe           Anzahl der Satelliten ist auf 16
                                                                                                                                                                   darstellen kann, kein Audio         limitiert, was für die meisten
                                                                                                                                                                   wiedergibt und auch keine           Installateure ausreichen soll-
                                                                                                                                                                   fortgeschrittenen      Messun-      te. Wenn Sie es bevorzugen,
                                                                                                                                                                   gen durchführen kann. Doch          können diese Parameter auch
                                                                                                                                                                   der S20 bietet alles, was Sie       direkt im Konfigurationsme-
                                                                                                                                                                   brauchen, um eine Satelliten-       nü mit den Tasten des S20
                                                                                                                                                                   Antenne schnell und einfach         editiert werden. Doch es ist
                                                                                                                                                                   auszurichten. Er kann im Ku-        selbstverständlich     schneller
                                                                                                                                                                   Band und im C-Band einge-           und angenehmer, dies am PC


    38 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com                                                                                  www.TELE-satellite.com — 12-01/2012 —   TELE-satellite International — The World‘s Largest Digital TV Trade Magazine   39
More on This Manufacturer
                                                                                      Read TELE-satellite’s Company Report:


                                                                                      DEVISER
                                                                                      Signal Analyzer Manufacturer, China	                         www.devisertek.com




                                                                                      www.TELE-satellite.com/TELE-satellite-1107/eng/deviser.pdf




40 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
ausgelegt war. Für diesen Test
mussten wir deshalb zwei Sa-
telliten editieren, damit sie
europäischen Satelliten ent-
sprechen. Dazu mussten wir
auf eine Transponderliste zu-
greifen (www.satbeams.com).
   Nicht jeder Transponder ei-
nes Satelliten ist, wegen den
unterschiedlichen Ausleucht-
zonen, in einer bestimmten
Region zu empfangen. Daher
muss man sich sicher sein,
nur solche Transponder an-
zulegen, die in der jeweiligen
Region zu empfangen sind.
Natürlich wird Deviser die Sa-
telliten/Transponder-Liste an
die verschiedenen Regionen
der Welt anpassen.
   Der S20 ist ein tolles klei-
nes Messgerät, das ideal für
die schnelle Installation von
Satellitenempfangsantennen
ist. Sobald alle Satelliten und
Transponder in seinem Spei-
cher angepasst sind, hilft die
eingebaute Spektrum-Funkti-
on ungemein bei der Identifi-
kation des Satelliten. Die Be-
rechnungsfunktion vereinfacht
die erste Ausrichtung der An-
tenne auf eine annähernde
Richtung. Sein schönes und
brauchbares Design macht
aus dem S20 einen wertvollen
Assistenten für den Installa-
teur.
                                                                                    ■ Satelliten und Transponder Editor
                                                                                                                TECHNICAL
                                                                                                                            DATA
                                                                                     Manufacturer	          Tianjin Deviser Electronics Instrument Co., Ltd.

                                                                                     Fax	+86-22-27645002

                                                                                     E-mail	overseasbiz@deviser.com.cn

                                                                                     Web page	www.devisertek.com

                                                                                     Model	S20

                                                                                     Function	              Satellite antenna meter

                                                                                     Input Frequency	       950~2150 MHz

                                                                                     Input Signal Level	    30~110 dBµV

                                                                                     Symbol Rate	           1~45 Ms/sec

                                                                                     LCD	                   128 x 64 pixels

                                                                                     LNB max current	       400 mA

                                                                                     Power Supply	          12 V DC 1.2 A

                                                                                     Operating Time	        4 hours when fully charged

                                                                                     Charging Time	         5 hours



                                                                                                           Expertenmeinung
                                                                                         Sehr einfache Bedienung
                                                                                         Recht schnell und genau

                                                                                   +     Messungen mit guter Auflösung
                                                                                         (0.1 dB für SNR)
                                                                                         Rastet ohne Probleme in Transponder mit                       Jacek Pawlowski
                                                                                                                                                          TELE-satellite
                                                                                         hoher und niedriger Symbolrate ein                                  Test Center
                                                                                                                                                                  Poland
                                                                                         Viel Zubehör


                                                                                   –     Messgerät zeigt BER und nicht VBER an




42 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com

Weitere ähnliche Inhalte

Andere mochten auch

Armas 3
Armas 3Armas 3
Armas 3
guestb21be3

Figaronron - Cavalcade Jemappes 05 (13-04-2009)
Figaronron - Cavalcade Jemappes 05 (13-04-2009)Figaronron - Cavalcade Jemappes 05 (13-04-2009)
Figaronron - Cavalcade Jemappes 05 (13-04-2009)
Figaronron Figaronron

Décarbonisation des portefeuilles : un nouvel enjeu pour les investisseurs
Décarbonisation des portefeuilles : un nouvel enjeu pour les investisseursDécarbonisation des portefeuilles : un nouvel enjeu pour les investisseurs
Décarbonisation des portefeuilles : un nouvel enjeu pour les investisseurs
Pierre-Olivier FRAINAIS

Parte 2
Parte 2Parte 2
Parte 2
KPatyy

Encontra os 4 sabores
Encontra os 4 saboresEncontra os 4 sabores
Encontra os 4 sabores
Tânia Reis

UTA Who - What We Are-Rev3
UTA Who - What We Are-Rev3UTA Who - What We Are-Rev3
UTA Who - What We Are-Rev3
James Kolesar

Cindy Ratzlaff ~ The Power Of Women
Cindy Ratzlaff ~ The Power Of WomenCindy Ratzlaff ~ The Power Of Women
Cindy Ratzlaff ~ The Power Of Women
Cindy Ratzlaff

Simetría Axial y Radial
Simetría Axial y RadialSimetría Axial y Radial
Simetría Axial y Radial
pabrodriguez

Ejercicios de planificación Sistemas Operativos II
Ejercicios de planificación Sistemas Operativos IIEjercicios de planificación Sistemas Operativos II
Ejercicios de planificación Sistemas Operativos II
Pablo Macon

Keraton Banjar Kalimantan Selatan
Keraton Banjar Kalimantan SelatanKeraton Banjar Kalimantan Selatan
Keraton Banjar Kalimantan Selatan
Bani Noor Muchamad

Presentacion la paradoja
Presentacion la paradojaPresentacion la paradoja
Presentacion la paradoja
hernandezmayrins

Wer bessere Angebote schreibt macht mehr umsatz
Wer bessere Angebote schreibt macht mehr umsatzWer bessere Angebote schreibt macht mehr umsatz
Wer bessere Angebote schreibt macht mehr umsatz
☆ Business Texter ☆ Marketingberater ☆


Andere mochten auch (16)

Test
TestTest
Test

Armas 3
Armas 3Armas 3
Armas 3

Figaronron - Cavalcade Jemappes 05 (13-04-2009)
Figaronron - Cavalcade Jemappes 05 (13-04-2009)Figaronron - Cavalcade Jemappes 05 (13-04-2009)
Figaronron - Cavalcade Jemappes 05 (13-04-2009)

Décarbonisation des portefeuilles : un nouvel enjeu pour les investisseurs
Décarbonisation des portefeuilles : un nouvel enjeu pour les investisseursDécarbonisation des portefeuilles : un nouvel enjeu pour les investisseurs
Décarbonisation des portefeuilles : un nouvel enjeu pour les investisseurs

Dektec
DektecDektec
Dektec

Questionnaire iwe
Questionnaire iweQuestionnaire iwe
Questionnaire iwe

Parte 2
Parte 2Parte 2
Parte 2

Encontra os 4 sabores
Encontra os 4 saboresEncontra os 4 sabores
Encontra os 4 sabores

UTA Who - What We Are-Rev3
UTA Who - What We Are-Rev3UTA Who - What We Are-Rev3
UTA Who - What We Are-Rev3

Cindy Ratzlaff ~ The Power Of Women
Cindy Ratzlaff ~ The Power Of WomenCindy Ratzlaff ~ The Power Of Women
Cindy Ratzlaff ~ The Power Of Women

Simetría Axial y Radial
Simetría Axial y RadialSimetría Axial y Radial
Simetría Axial y Radial

Ejercicios de planificación Sistemas Operativos II
Ejercicios de planificación Sistemas Operativos IIEjercicios de planificación Sistemas Operativos II
Ejercicios de planificación Sistemas Operativos II

Keraton Banjar Kalimantan Selatan
Keraton Banjar Kalimantan SelatanKeraton Banjar Kalimantan Selatan
Keraton Banjar Kalimantan Selatan

Presentacion la paradoja
Presentacion la paradojaPresentacion la paradoja
Presentacion la paradoja

Wer bessere Angebote schreibt macht mehr umsatz
Wer bessere Angebote schreibt macht mehr umsatzWer bessere Angebote schreibt macht mehr umsatz
Wer bessere Angebote schreibt macht mehr umsatz

Essai FPx Ottawa
Essai FPx OttawaEssai FPx Ottawa
Essai FPx Ottawa


Mehr von TELE-satellite deu

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311
TELE-satellite deu

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite deu

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite deu

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309
TELE-satellite deu


Mehr von TELE-satellite deu (20)

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311

Spaun
SpaunSpaun
Spaun

Mfc
MfcMfc
Mfc

Icecrypt
IcecryptIcecrypt
Icecrypt

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Feature satip4
Feature satip4Feature satip4
Feature satip4

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Amiko
AmikoAmiko
Amiko

Abipbox
AbipboxAbipbox
Abipbox

Work microwave
Work microwaveWork microwave
Work microwave

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309

Tivi+
Tivi+Tivi+
Tivi+

Speedcast
SpeedcastSpeedcast
Speedcast

Spaun
SpaunSpaun
Spaun

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon


Deviser

  • 1. TEST REPORT Satelliten Messgerät DEVISER S20 • Enthält die sehr nützliche Spektrum-Darstellung • Rastet auch bei sehr hohen und sehr niedrigen Symbol SAT- Raten ein • Sehr einfach zu bedienen • Sehr genaue Messergebnisse Messgerät • Sowohl im C-Band als auch im Ku-Band anwendbar ■ TELE-satellite Technical Expert Jacek Pawlowski uses the Deviser S20 to align a satellite dish. 34 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com www.TELE-satellite.com — 12-01/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine 35
  • 2. TEST REPORT Satelliten Messgerät Ein gut funktionieren- des Messgerät, das auch 12-01/2012 Deviser S20 Satellite Meter Bestens geeignet zur schnellen Installation noch gut aussieht Jemand sagte einmal: „Wir kaufen mit unseren Augen“ und dies ist wahr. Die Desi- gner des neuen Messgerätes von Deviser haben sich dieser Aussage angenommen und haben es geschafft, ihr neues Produkt in ein wirklich tolles Gehäuse zu integrieren. Die Kombination von hellblauer und grauer Farbe ist ein echter Blickfang. Das Plastikgehäuse ist grau, doch es ist in einer hellblauen Gummiummante- lung eingelassen. Ein wirklich interessantes Design, doch schauen wir nun auf seine Funktionalität. Das Messgerät passt an- genehm in die Hand. Der hintergrundbeleuchtete LCD- Bildschirm ist recht groß und auch im Freien gut lesbar. Die sieben Knöpfe mit eindeuti- ger Beschriftung lassen sich mit dem Daumen bedienen, ohne dass unabsichtlich die nebenliegenden Knöpfe betä- tigt werden. Der HF-Eingangs- stecker befindet sich auf der Unterseite, während der 12V DC Stromeingang und ein Mini-USB Port auf der oberen rechten Seite des Gehäuses angebracht sind. Deviser legt zwei F-Stec- kadapter bei, so dass der Erste bei Abnutzung einfach durch den Zweiten ersetzt werden kann. Mit in der Ver- packung sind ein Netzteil und ein 12V-Kfz-Adapter. Doch dies ist noch nicht alles: Sie bekommen ebenfalls ein de- tailliertes, gedrucktes Hand- buch sowie eine kleine CD mit einer PC Software, die eine Verwaltung der Satelliten- und Transponder-Listen im Spei- cher des S20 ermöglichen. Und es gibt sogar noch mehr: der S20 kommt außerdem mit einer Softtasche, die am Gurt befestigt werden kann und ei- ner hellblauen Schlaufe, falls Sie es bevorzugen, den S20 am Hals oder an der Schulter zu tragen. Gleich nach dem Einschal- ten ist der S20 im Signal- Suchmodus. Mittels zweier Balken wird die Signalstärke und Signalqualität zusammen mit der jeweiligen Prozentan- gabe angezeigt. Der Name des Satelliten, sein Längengrad, Transponder-Name, Polarisa- tion sowie der Akkuzustand 36 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
  • 3. werden ebenfalls dargestellt. wird dieser Transponder ge- 10 11 12 Mit der Links- und Rechts-Ta- messen. Dies ist ein großer ste können Sie den Satelliten Vorteil dieses Messgerätes. wechseln, mit der Hoch- und Sobald Sie die Antenne gut Runter-Taste wechseln Sie genug ausgerichtet haben, um den Transponder. Der S20 hat im Spektrum die Signalspitzen für jeden Satelliten genau 6 sehen zu können, stehen die Transponder gespeichert. So- Chancen gut, dass Sie den bald das Messgerät auf einen gewünschten Satelliten gefun- Transponder einrastet sehen den haben. Doch wie können Sie oben im Bildschirm, auf Sie sicher sein? Nun, gehen welchen Satelliten die Anten- Sie einfach zurück zum Signal- 13 14 ne ausgerichtet ist. Suchmodus des S20, der beim 1. Bildschim des Signal-Suchmodus Zu Beginn der Antennen- Einschalten automatisch ak- 2. Bildschirm der Transponder-Messung ausrichtung empfangen Sie tiviert wird. Sie schalten nun 3. Spektrum Darstellung noch kein brauchbares Signal. mit den Links- und Rechts- 4. Messung eines im Spektrum gewählten In dieser Situation ist es eine Tasten zwischen den ver- Transponders gute Idee, den im S20 in- schiedenen Satelliten, bis der 5. Konfiguration der Antennen- tegrierten Winkelrechner zu S20 sich bei einem einrastet. Winkelberechnung benutzen. Wenn Sie die geo- Selbst wenn es sich nicht um 6. Die Antennen-Winkelberechnung hilft grafischen Koordinaten der den von Ihnen gewünschten bei der Antennenausrichtung und LNB Neigungseinstellung Antennenposition und den Satelliten handelt, werden Sie 7. Konfigurationsmenü Längengrad des Satelliten ein- den Längengrad des Satelliten 8. Akku-Ladestatus geben, werden Azimut, Eleva- erfahren, auf welchem die An- zu erledigen. lenden Datei suchen, diese tion und der Neigungswinkel tenne aktuell ausgerichtet ist. 9. Satellitenliste mit bis zu 16 Satelliten Als wir die Software instal- downloaden und sie im Win- des LNB berechnet. Sie sollten Auf diese Weise wissen Sie, ob 10. Die Satelliten- und Transponder-Liste ist konfigurierbar lierten, trat ein Fehler auf. Die dowsSystem32 Verzeichnis die Antenne mit diesen Wer- Sie die Antenne weiter nach 11. Konfiguration der Satellitenparameter Installationsroutine informier- kopieren. ten so präzise wie möglich Osten oder Westen drehen 12. Auswahl der Transponder, um dessen Parameter zu konfigurieren te uns über eine fehlende DLL Unser Testgerät enthielt ausrichten und anschließend müssen, um den gewünschten 13. Konfiguration der Parameter des Transponders – Bildschirm 1 Datei in unserem Windows XP eine vorprogrammierte Liste den S20 in die Spektrum-Dar- Satelliten zu finden. 14. Konfiguration der Parameter des Transponders – Bildschirm 2 System. Um die Installation mit Satellitenparameter, die stellung schalten. Nun können Wenn Sie endlich den kor- zu Ende zu führen, mussten für den asiatischen Raum, an- Sie die Antenne ganz vorsich- rekten Satelliten empfangen, wir im Internet nach der feh- statt dem europäischem Raum tig drehen und neigen, bis im empfehlen wir Ihnen auf den Veränderungen der Ausrich- setzt werden, da Sie die Werte Spektrum die Signalspitzen Bildschirm der Transponder- tung der Antenne zu vermei- für Single-und Dual-Frequenz der Transponder sichtbar wer- Messung umzuschalten. Hier den. der lokalen Oszillatoren (LOF) den. werden weitere Parameter an- Die Antennenausrichtung definieren können. Im Spektrum-Modus können gezeigt. Sie können nun z.B. ist mit dem S20 von Deviser Weiterhin hat Deviser wäh- Sie die Spanne umschalten den SNR Messwert (Signal- wirklich eine einfache Aufga- rend unseres Tests eine neue (80 MHz, 160 MHz, 320 MHz Rausch-Verhältnis) ablesen, be. Doch wie genau ist dieses Software-Version veröffent- oder gesamtes Frequenzband) während Sie die Feinabstim- Messgerät? Wir haben uns licht (1.06B), die nun auch und Sie können den Cursor mung der Antenne und des entschieden, dieses Gerät mit DiSEqC Schaltmöglichkeiten nach links und rechts bewe- LNB-Neigungswinkel durch- zwei anderen Instrumenten erlaubt. So wurden DiSEqC gen. Doch dies ist noch nicht führen. Maximieren Sie diesen verschiedener Marken zu ver- 1.0 und 1.1 Optionen in einem alles. Wenn Sie den Cursor auf Wert. Und das ist schon alles. gleichen. Die Messergebnisse separaten Menüpunkt hinzu einen Transponder platzieren Ziehen Sie alle Schrauben vor- des S20 entsprechend weitge- gefügt. Dieser ist einfach zu und die OK Taste betätigen, sichtig an, um versehentliche hend der Messungen der Kon- bedienen. Die erste Zeile er- kurrenzprodukte. Das Messge- laubt es Ihnen, das gewünsch- rät hatte Probleme, sich auf te DiSEqC-Protokoll zu wäh- 1 2 3 einem der DVB-S2 Transpon- len: 1.0 oder 1.1. Die zweite der (TP2 in unseren Bildern) Zeile dient dazu, den Eingang einzurasten, doch andrerseits am DiSEqC-Switch zu wählen. waren die anderen Messgerä- Für DiSEqC-1.0 stehen die te absolut unfähig, auf Signale Eingänge von 1 bis 4 zur Ver- einzurasten, die der S20 pro- fügung, bei DiSEqC-1.1 sind blemlos akzeptierte! Hier han- es die Eingänge von 1 bis 16. delte es sich um Transponder In der dritten Zeile können Sie mit niedrigen Symbol Raten den entsprechenden Befehl (um die 10 Ms/Sek und 2.5 zum Switch senden. Einfacher Ms/Sek). Im Grunde bedeu- kann man diese Funktion nicht 4 5 6 tet dies, dass praktisch jedes gestalten. Für die Mehrheit der Messgerät Probleme mit dem Anlagen mit DiSEqC-1.0 oder einen oder anderen Signal ha- DiSEqC-1.1 Schaltern ist Devi- ben kann. Der S20 liegt auf sers S20 absolut ausreichend. dem Niveau der viel teureren Die im Paket mitgelieferte und komplexeren Messgeräte, Software besteht aus einem wenn es um seine Fähigkeit relativ einfachen Transpon- geht, auf verschiedene Trans- der-Editor. Dieser erlaubt es ponder einzurasten und diese Ihnen, die Namen und Posi- zu messen. tionen der Satelliten zu än- Natürlich ist es jedem klar, dern und für jeden Satelliten 6 7 8 9 dass der S20 bei einem TV Transponder zu definieren. Die Kanal kein Video in Farbe Anzahl der Satelliten ist auf 16 darstellen kann, kein Audio limitiert, was für die meisten wiedergibt und auch keine Installateure ausreichen soll- fortgeschrittenen Messun- te. Wenn Sie es bevorzugen, gen durchführen kann. Doch können diese Parameter auch der S20 bietet alles, was Sie direkt im Konfigurationsme- brauchen, um eine Satelliten- nü mit den Tasten des S20 Antenne schnell und einfach editiert werden. Doch es ist auszurichten. Er kann im Ku- selbstverständlich schneller Band und im C-Band einge- und angenehmer, dies am PC 38 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com www.TELE-satellite.com — 12-01/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine 39
  • 4. More on This Manufacturer Read TELE-satellite’s Company Report: DEVISER Signal Analyzer Manufacturer, China www.devisertek.com www.TELE-satellite.com/TELE-satellite-1107/eng/deviser.pdf 40 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
  • 5. ausgelegt war. Für diesen Test mussten wir deshalb zwei Sa- telliten editieren, damit sie europäischen Satelliten ent- sprechen. Dazu mussten wir auf eine Transponderliste zu- greifen (www.satbeams.com). Nicht jeder Transponder ei- nes Satelliten ist, wegen den unterschiedlichen Ausleucht- zonen, in einer bestimmten Region zu empfangen. Daher muss man sich sicher sein, nur solche Transponder an- zulegen, die in der jeweiligen Region zu empfangen sind. Natürlich wird Deviser die Sa- telliten/Transponder-Liste an die verschiedenen Regionen der Welt anpassen. Der S20 ist ein tolles klei- nes Messgerät, das ideal für die schnelle Installation von Satellitenempfangsantennen ist. Sobald alle Satelliten und Transponder in seinem Spei- cher angepasst sind, hilft die eingebaute Spektrum-Funkti- on ungemein bei der Identifi- kation des Satelliten. Die Be- rechnungsfunktion vereinfacht die erste Ausrichtung der An- tenne auf eine annähernde Richtung. Sein schönes und brauchbares Design macht aus dem S20 einen wertvollen Assistenten für den Installa- teur. ■ Satelliten und Transponder Editor TECHNICAL DATA Manufacturer Tianjin Deviser Electronics Instrument Co., Ltd. Fax +86-22-27645002 E-mail overseasbiz@deviser.com.cn Web page www.devisertek.com Model S20 Function Satellite antenna meter Input Frequency 950~2150 MHz Input Signal Level 30~110 dBµV Symbol Rate 1~45 Ms/sec LCD 128 x 64 pixels LNB max current 400 mA Power Supply 12 V DC 1.2 A Operating Time 4 hours when fully charged Charging Time 5 hours Expertenmeinung Sehr einfache Bedienung Recht schnell und genau + Messungen mit guter Auflösung (0.1 dB für SNR) Rastet ohne Probleme in Transponder mit Jacek Pawlowski TELE-satellite hoher und niedriger Symbolrate ein Test Center Poland Viel Zubehör – Messgerät zeigt BER und nicht VBER an 42 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
