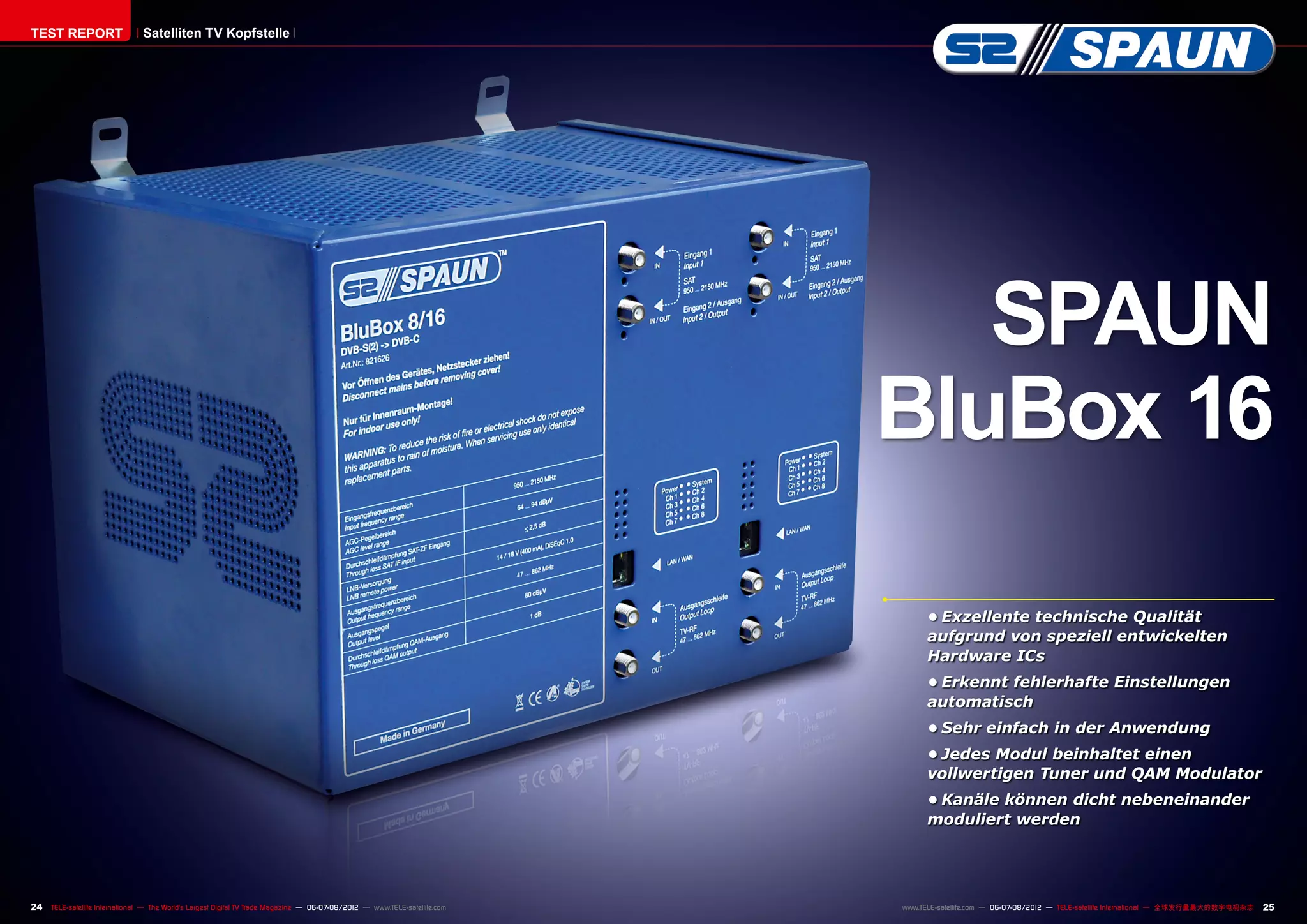

                                                                                                                           BluBox 16

                                                                                                                                 •	Exzellente technische Qualität
                                                                                                                                 aufgrund von speziell entwickelten
                                                                                                                                 Hardware ICs
                                                                                                                                 •	Erkennt fehlerhafte Einstellungen
                                                                                                                                 automatisch
                                                                                                                                 •	Sehr einfach in der Anwendung
                                                                                                                                 •	Jedes Modul beinhaltet einen
                                                                                                                                 vollwertigen Tuner und QAM Modulator
                                                                                                                                 •	Kanäle können dicht nebeneinander
                                                                                                                                 moduliert werden




24 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com   www.TELE-satellite.com — 06-07-08/2012 — TELE-satellite International — 全球发行量最大的数字电视杂志   25
TEST REPORT                     Satelliten TV Kopfstelle




16 Satelliten Tuner und
16 QAM Modulatoren in einer Box
   Hardware für Kabelkopfsta-             ner Kabelkopfstation. Wie oft              det in einem eher schmalen            weils nur die Zahl. Während
tionen wird gewöhnlich in ei-             waren wir vom Fortschritt im               Metallgehäuse mit den Maßen           die BluBox 8 über ein Si-
nem 19“ Gehäuse angeboten,                Bereich der Satellitenrecei-               32 x 24 x 22 cm, das mit 4            gnalmodul verfügt, beinhaltet
damit sie am Einsatzort pro-              ver für Endverbraucher er-                 Schrauben an der Wand befe-           die BluBox 16 (die wir im Test
blemlos in die dazu passenden             staunt, nun gibt es so einen               stigt wird, Platz.                    hatten) zwei davon. Die Blu-
19“ Racks installiert werden              Quantensprung auch bei den                   Die in blau gehaltene Box           Box 16 hat 8 Signalanschlüs-
kann. Außerdem erwarten wir               Kabelkopfstationen, denn die               (Blau ist die Standardfarbe           se: 4 für Satellitensignale
mehrere Geräte: Einen pro-                SPAUN BluBox 16, verglichen                der Firma SPAUN) verfügt              (DVB-S/S2) und 4 für Kabel
fessionellen Satellitenreceiver           mit einer herkömmlichen Ka-                über eine gut lesbare Be-             TV-Signale (DVB-C QAM).
mit Transportstreamausgang,               belkopfstation, ist wahrlich               schriftung, zudem sind an             Weiters finden sich zwei RJ45
einen Re-Multiplexer und ei-              nicht nur der nächste Schritt              der Frontseite Erklärungen zu         Ethernet Buchsen sowie ins-
nen QAM Modulator.                        einer Technologie, sondern                 einigen grundlegenden Para-           gesamt 24 Status-LEDs an
   Stellen Sie sich also vor wie          ein gewaltiger Sprung nach                 metern abgedruckt, ebenfalls          der Frontseite.
groß unser Erstaunen war, als             vorne.                                     ganz dem gewohnten Stan-                An der Unterseite der Box
die BluBox aus dem Hause                    Rein äußerlich fällt auf, dass           dard des Herstellers entspre-         hat der Hersteller die Strom-
SPAUN bei uns in der Redakti-             die SPAUN BluBox nicht für                 chend. Die Modelle BluBox             anschlussbuchse      unterge-
on eintraf, denn sie entsprach            ein 19“ Standard Rack gebaut               8 und BluBox 16 werden im             bracht, die zu zwei Netzteilen
so überhaupt nicht unseren                wurde, sondern ihr gesamtes                gleichen Gehäuse ausgelie-            innerhalb der BluBox führt.
klassischen Vorstellungen ei-             technisches Innenleben fin-                fert, ausschlaggebend ist je-         Ja, Sie haben richtig gele-




                                                                                                                                                 06-07-08/2012
                                                                                                                                   SPAUN BluBox 16
                                                                                                                                   Great leap forward in
                                                                                                                                   headend technology
                                                                                                                           www.TELE -satellite.com/12/07/s
                                                                                                                                                             paun




26 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com

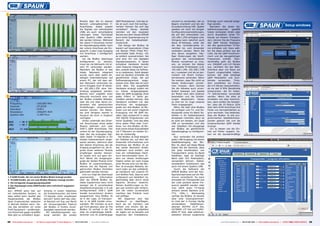

1

                                                                                     Module über die im oberen             QAM Modulatoren. Und das al-       wizzard zu verwenden, der zu      Einträge auch manuell einge-
                                                                                     Bereich untergebrachten F-            les ist auch noch frei konfigu-    Beginn erscheint und bei der      fügt werden.
                                                                                     Anschlüsse, wobei sowohl              rierbar! Können Sie sich das       Grundeinrichtung hilft. Später      Nachdem Sie einen Sa-
                                                                                                                                                                                                                                                                            Setup windows
                                                                                     die Signale von individuellen         vorstellen? Genau deshalb          spielten wir noch mit einigen     tellitentransponder    gewählt
                                                                                     LNBs als auch verschiedene            nannten wir den neuesten           Konfigurationseinstellungen,      haben (entweder direkt oder
                                                                                     Leitungen eines Twin/Quad             Spross aus dem Hause SPAUN         die auf den Unterseiten von       durch Auswählen eines TV-
                                                                                     oder Quattro LNBs verwen-             auch einen Quantensprung im        192.168.1.250 verfügbar sind.     Kanals auf diesem Transpon-
                                                                                     det werden können. Während            Bereich der Kabelkopfstati-        Übrigens kann natürlich auch      der), können Sie die Frequenz
                                                                                     der obere F-Anschluss immer           onstechnik.                        diese IP-Adresse, unter der       des QAM Kanals festlegen,
                                                                                     ein Signaleingang bleibt, kann           Das Design der BluBox 16        die Box normalerweise er-         der den gewünschten TV-Ka-
                                                                                     der untere Anschluss als Ein-         basiert auf besonderen Chips       reichbar ist, vom Anwender        nal enthalten soll. Dazu wäh-
                                                                                     gang Nr. 2 oder Loop-Ausgang          mit Namen FPGA (Filed Pro-         verändert werden. Wenn Sie        len Sie diese einfach aus der
                                                                                     von Anschluss 1 konfiguriert          grammable Gate Array). Um          also davon ausgehen, häu-         Liste, die die QAM Kanalnum-
2                                                                                    werden.                               es einfach auszudrücken: Sie       figer Änderungen der Konfi-       mern und die dazugehörigen
                                                                                        Um die BluBox überhaupt            sind eine Art von digitalen        guration der verschiedenen        Frequenzen enthält. Stan-
                                                                                     konfigurieren    zu    können,        Signalprozessoren, in deren        Module vornehmen zu müs-          dardmäßig geht die BluBox
                                                                                     muss sie via Netzwerk mit ei-         komplexe Hardware bereits          sen, so können Sie diesen         von 256QAM und 6.9 Ms/sec
                                                                                     nem PC verbunden werden.              viele Features integriert wur-     individuelle IP-Adressen (z.B.    aus, nachdem Sie das Web-
                                                                                     Nachdem die BluBox in das             den, anstatt diese via Softwa-     192.168.1.249, 192.168.1.248      Interface aber von Basic auf
                                                                                     lokale Netzwerk integriert            re zu realisieren. Dank dessen     etc.) zuweisen und sie so per-    Expert umgeschaltet haben,
                                                                                     wurde, kann über jeden be-            sind sie deutlich schneller als    manent mit Ihrem Compu-           können Sie jede beliebige
                                                                                     liebigen Internetbrowser auf          gewöhnliche Chips, die auf         ternetzwerk verbinden. Wenn       QAM Modulation und Sym-
                                                                                     einem PC, der mit dem sel-            Softwareprogramme         ange-    Sie meinen, dass Sie nicht so     bolrate verwenden. Trotz-
                                                                                     ben Netzwerk verbunden ist,           wiesen sind. Aber das ist noch     häufig Änderungen vorneh-         dem empfehlen wir Ihnen,
                                                                                     durch Eingabe ihrer IP Adres-         nicht alles. Die ausgefeilte       men müssen, dann können           die 6.9 Ms/sec beizubehalten,
                                                                                     se 192.168.1.250 eine Ver-            Hardware erzeugt zudem ein         Sie die Adresse auch unver-       da sie den 8 MHz Bandbreite
                                                                                     bindung aufgebaut werden.             so klares Ausgangssignal,          ändert belassen und jeweils       entsprechen, die für Kabel-
                                                                                     Bereits nach ungefähr einer           dass die QAM Ausgänge ohne         ein Modul nach dem anderen        TV üblicherweise verwendet
3                                                                                    Sekunde erscheint eine von            jedes Filtern in Serie ge-         bearbeiten und die Einstel-       werden. Wenn Sie alles so
                                                                                     der BluBox erstellte Website,         schalten werden können. Das        lungen abspeichern. Genau         einstellen wie oben beschrie-
                                                                                     über die und über deren Un-           Handbuch schildert z.B. den        so sind wir im Zuge unseres       ben, dann sollten Sie feststel-
                                                                                     terseiten alle gewünschten            Anschluss der Ausgangssi-          Tests vorgegangen.                len, dass die 10 Status LEDs
                                                                                     Einstellungen vorgenommen             gnale von drei BluBox 16 Mo-          Wenn Sie über eine BluBox      über dem RJ45 Anschluss ihre
                                                                                     werden können. Die Websi-             dulen und die somit mögliche       16 verfügen und TV- und Ra-       Farbe von bernsteinfarben zu
                                                                                     tes sind übrigens sowohl in           Erzeugung von 48 QAM Ka-           diosignale eines Ku-Band Sa-      grün wechseln. Das bedeutet,
                                                                                     Deutsch als auch in Englisch          nälen (das entspricht in etwa      telliten in Ihr Kabelnetzwerk     dass die BluBox 16 alle pro-
                                                                                     verfügbar.                            350 SD/HD Programmen von           einspeisen möchten, dann ist      grammierten Satellitentrans-
                                                                                        Direkt unterhalb des Ether-        hoher Qualität). Und das alles     es wohl am besten, ein Quad       ponder gelockt hat und die
                                                                                     net Anschlusses eines jeden           ohne jeden Filter oder Com-        LNB zu verwenden und alle         entsprechenden QAM Kanäle
                                                                                     Moduls befinden sich zwei             biner, nur drei BluBox 16 Mo-      vier Satelliten Ein-/Ausgänge     erzeugt.
                                                                                     DVB-C QAM Anschlüsse. Der             dule sowie etwas Koaxialkabel      der BluBox als gewöhnliche          Um zu testen wie die Ein-
                                                                                     untere ist der Signalausgang,         mit F-Steckern an beiden En-       Signaleingänge zu konfigurie-     heit auf Fehler reagiert, ha-
                                                                                     über den die erzeugten digi-          den ist notwendig.                 ren.                              ben wir die standardmäßige
4                                                                                    talen Kabel TV-Signale in Ihr            Der BluBox 16 liegt lediglich      Nun verbinden Sie einfach
                                                                                     lokales Kabelnetzwerk einge-          ein Faltblatt bei, auf dem der     jeden LNB Ausgang mit einem
                                                                                     speist werden, während über           Anwender Informationen zum         Satelliteneingang der Blu-
                                                                                     den oberen Anschluss, der als         Anschluss der BluBox 16 an         Box 16, denn auf diese Weise
                                                                                     Eingang ausgeführt ist, die Si-       das lokale Netzwerk findet,        haben Sie die Garantie, dass
                                                                                     gnale eines weiteren Moduls           außerdem wird erklärt, wie         Sie jede Kombination von
                                                                                     empfangen werden können.              man ein vollständiges Hand-        Transpondern eines Ku-Band
                                                                                     So lassen sich auf ganz ein-          buch herunterladen kann. In-       Satelliten, egal ob low/high
                                                                                     fach Weise die Ausgangssi-            dem wir diesen Anleitungen         Band oder H/V Polarisation,
                                                                                     gnale der beiden Module einer         folgten sahen wir nach knapp       verwenden können. Selbst-
                                                                                     BluBox 16 zusammenfassen,             einer Minute eine von der Blu-     verständlich funktioniert das
                                                                                     ebenso wie die Signale von            Box 16 erzeugte Website, da-       auch mit einem Quattro LNB.
                                                                                     getrennten BluBox Einheiten           nach luden wir das vollständi-        Durch die Software der
                                                                                     gebündelt werden können.              ge Handbuch auf unseren PC         SPAUN BluBox wird der Kon-
                                                                                        Und nun folgt die überhaupt        und stellten fest, dass es sehr    figurationsprozess auf ein Ma-
1. 8 QAM Kanäle, die von einem BluBox Modul erzeugt wurden                           spannendste        Information        umfassend und detailliert ist,     ximum vereinfacht. So kann
2. 16 QAM Kanäle, die von zwei BluBox Modulen erzeugt wurden                         über die SPAUN BluBox 16:             gleichzeitig aber durch seine      entweder ein Transponder aus
3. Hervorragende Ausgangssignalqualität                                              Jedes Signalmodul kann nicht          logische Struktur besticht.        der Liste (anhand seiner Fre-
4. Der Signalpegel eines QAM Kanals kann individuell angepasst                       weniger als 8 verschiedene            Seinen Ausführungen zu fol-        quenz) gewählt werden oder
werden                                                                               Satellitentransponder in 8 voll       gen war wirklich sehr einfach,     man wählt einen TV-Kanal
sen, SPAUN setzt hier auf         licheres in einem Kabelnetz                        konfigurierbare DVB-C QAM             und die vielen Screenshots         anhand seines Namens (z.B.
ein redundantes System, so als Endverbraucher, die keine                             Kanäle konvertieren! Anders           machten das Erklärte noch          FTV, CNN,…). Werksseitig
dass selbst beim Ausfall des      TV-Signale mehr empfangen                          ausgedrückt: Eine BluBox 16           viel griffiger.                    verfügt die BluBox 16 bereits
Hauptnetzteils die BluBox         können? Somit darf das zwei-                       ist in der Lage, 16 Transpon-            Wir begannen also das           über eine vorprogrammier-
dank Ersatznetzteil weiterhin te Netzteil mit Fug und Recht                          der in 16 QAM Kanäle umzu-            Handbuch zu überfliegen,           te Liste der in Europa häufig
in Betrieb bleiben kann. Ge- als herausragendes Feature                              wandeln. Wir konnten es erst          doch als wir merkten, wie          verwendeten       Satellitenpo-
nau das verstehen wir unter der BluBox in Punkto Zuver-                              gar nicht glauben, aber ja: Die       einfach und intuitiv die ge-       sitionen (ASTRA 19.2° Ost,
Profi Equipment – größtmögli- lässigkeit bezeichnet werden.                          BluBox 16 verfügt in der Tat          samte Bedienung aufgebaut          HOTBIRD 13° Ost und EURO-
che Sicherheit gegen Ausfälle!       Mit Satellitensignalen ver-                     über 16 unabhängige Satelli-          ist, legten wir es beiseite und    BIRD 9° Ost), aber selbstver-
Was gibt es schließlich ärger- sorgt werden die beiden                               tentuner und 16 unabhängige           begannen den Installations-        ständlich können zusätzliche


28 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com                                                                                    www.TELE-satellite.com — 06-07-08/2012 — TELE-satellite International — 全球发行量最大的数字电视杂志   29
256QAM Modulation eines             nur acht lupenrein modulierte
                                                                                                                                                 Kanals auf 64QAM umgestellt.        Träger im Spektrum.
                                                                                                                                                 Sofort wechselte die LED an            Nach einem so vielverspre-
                                                                                                                                                 der Frontseite der BluBox,          chenden Start konfigurierten
                                                                                                                                                 die diesem Kanal zugeteilt          wir das zweite Modul eben-
                                                                                                                                                 war, ebenso wie die virtuel-        falls mit 8 Kanälen, selbst-
                                                                                                                                                 le LED im Einstellungsmenü,         verständlich    auf    anderen
                                                                                                                                                 von grün auf bernsteinfarben.       Frequenzen. Nachdem wir
                                                                                                                                                 Nachdem wir auf diese virtu-        den Ausgang des ersten Mo-
                                                                                                                                                 elle LED am PC Monitor ge-          duls mit dem QAM Eingang
                                                                                                                                                 klickt hatten, öffnete sich ein     des zweiten Moduls verbun-
                                                                                                                                                 Fenster mit allen Parametern        den und erneut eine Messung
                                                                                                                                                 des Kanals und der Grund            durchgeführt hatten freuten
                                                                                                                                                 für das Problem wurde offen-        wir uns über das perfekte
                                                                                                                                                 sichtlich. Die Gesamtbitrate        Ergebnis von insgesamt 16
                                                                                                                                                 aller TV- und Radiokanäle des       wunderbar modulierten QAM
                                                                                                                                                 gewählten Satellitentranspon-       Kanälen, wie Sie anhand der
                                                                                                                                                 ders war größer als die, die        Bilder sehen können.
                                                                                                                                                 ein QAM Kanal moduliert in             Nun überprüften wir noch,
                                                                                                                                                 64QAM mit einer Symbolrate          ob auch das Videosignal der
                                                                                                                                                 von 6.9 Ms/sec transportieren       QAM Kanäle darstellbar ist
                                                                                                                                                 kann.                               und führten einige weitere
                                                                                                                                                    Wenn Sie sich ein klein we-      Messungen durch. Wie er-
                                                                                                                                                 nig mit Digital-TV auskennen,       wartet war die Reinheit des
                                                                                                                                                 dann wissen Sie, was zu tun         Signals hervorragend, beina-
                                                                                                                                                 ist. Sie können entweder die        he kein Rauschen war zu ent-
                                                                                                                                                 Symbolrate erhöhen (norma-          decken. Die MER Werte von
                                                                                                                                                 lerweise werden Sie das aber        37.3 dB und die BER Werte
                                                                                                                                                 nicht tun, da dies sonst zu         von < 0.9 E-9 waren praktisch
                                                                                                                                                 Problemen mit den benach-           am Ende der Skala unseres
                                                                                                                                                 barten Kanälen führen wird),        Messgeräts. Die Ausgangs-
                                                                                                                                                 oder Sie erhöhen die QAM Mo-        leistung der einzelnen Kanäle
                                                                                                                                                 dulation auf z.B. 128 QAM, und      entsprach den von uns über
                                                                                                                                                 wenn das immer noch nicht           das Web-Interface eingestell-
                                                                                                                                                 ausreicht auf 256 QAM, oder         ten Werten. Tatsächlich lässt
                                                                                                                                                 Sie entfernen einige TV-Ka-         sich also die Ausgangsleistung
                                                                                                                                                 näle aus dem ursprünglichen         eines jeden Kanals im Bereich
                                                                                                                                                 Satellitensignal, das in den        von 62…82 dBuV in 1 dBuV
                                                                                                                                                 QAM Kanal einfließen soll. Wir      Schritten einstellen, so wie in
                                                                                                                                                 entschieden uns für die letz-       den Spezifikationen angege-
                                                                                                                                                 tere Möglichkeit und nachdem        ben.
                                                                                                                                                 wir zwei TV-Kanäle blockiert           Aber die BluBox 16 kann
                                                                                                                                                 hatten war die Gesamtbitrate        noch viel mehr, denn sie er-
                                                                                                                                                 soweit gesunken, dass sie von       laubt individuelle Abweichun-
                                                                                                                                                 einem 64QAM Kanal mit einer         gen der Signalpegel verschie-
                                                                                                                                                 Symbolrate von 6.9 Ms/sec           dener QAM Kanäle von -6 bis
                                                                                                                                                 getragen werden konnte und          +3 dB in 0.5 dB Schritten.
                                                                                                                                                 alle LEDs schalteten wieder         Wir testeten die maximale
                                                                                                                                                 auf grün.                           Verstärkung für einen Kanal
                                                                                                                                                    Nun war es für uns an der        und die maximale Dämpfung
                                                                                                                                                 Zeit, das Ausgangssignal der        für einen anderen Kanal und
                                                                                                                                                 BluBox 16 mit einem Messge-         machten davon Screenshots
                                                                                                                                                 rät unter die Lupe zu nehmen.       mit unserem Messgerät. Al-
                                                                                                                                                 Wir konfigurierten 8 Kanäle         les funktionierte genau so wie
                                                                                                                                                 eines Moduls so, dass jeder         erwartet. Durch die individu-
                                                                                                                                                 zweite Kabelkanal besetzt           elle Pegelerhöhung eines QAM
                                                                                                                                                 war. So war eine einfache Ka-       Kanals können Signalverluste
                                                                                                                                                 nalidentifikation in der Spek-      in einem Kabelnetzwerk aus-
                                                                                                                                                 trumanzeige unseres Messge-         geglichen werden. Norma-
                                                                                                                                                 räts, das wir mit dem Ausgang       lerweise wird man den Pegel
                                                                                                                                                 der BluBox verbunden hatten,        von Kanälen im höheren Fre-
                                                                                                                                                 gegeben. Selbstverständlich         quenzbereich erhöhen, wäh-
                                                                                                                                                 ist die Hardware der BluBox         rend man den Pegel von jenen
                                                                                                                                                 aber so gut, dass sie auch ne-      am unteren Ende des Spek-
                                                                                                                                                 beneinander liegende Kabel-         trums eher dämpfen wird.
                                                                                                                                                 kanäle erzeugen kann.                  Die BluBox 16 hatte im
                                                                                                                                                    Wie erwartet erschienen am       Test keine Probleme mit dem
                                                                                                                                                 Ausgang des Moduls 8 Kanäle,        Verarbeiten von DVB-S oder
                                                                                                                                                 und wie Sie sich selbst anhand      DVB-S2 Signalen. Selbstver-
                                                                                                                                                 der Bilder zu diesem Bericht        ständlich spielt der Inhalt ei-
                                                                                                                                                 überzeugen können, gab es           nes Transponders (MPEG-2
                                                                                                                                                 keinerlei Störsignale sondern       oder MPEG-4) keine Rolle, da


30 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com   www.TELE-satellite.com — 06-07-08/2012 — TELE-satellite International — 全球发行量最大的数字电视杂志   31
die BluBox das Videosignal                keit, die Transpondereinträge              buch erklärt und zudem sind               häuse untergebrachten Lüf-
der einzelnen TV-Kanäle nicht             individuell z.B. anhand des                die     Standardeinstellungen,            ter um für eine ausreichende
decodiert und neu codiert.                Providers zu benennen.                     bei denen die verschiedenen               Kühlung der Einheit zu sorgen
Wenn also ein TV-Signal in HD                Den in den erzeugten QAM                Tabellen gar nicht verarbeitet            und die Temperatur im Inne-
via Satellit empfangen wird,              Kanälen enthaltenen TV- und                werden, ohnehin für nahezu                ren niedrig zu halten. Sie er-
dann landet es auch in HD im              Radio Programmen können                    alle Einsatzbereiche ideal.               zeugten zwar ein wenig Lärm,
Kabelnetzwerk.                            individuelle    Kanalnummern                  Zusammenfassend war es                 aber im Bereich von Profi
   SPAUN stellt dem Anwender              zugewiesen werden und wenn                 äußerst einfach, die BluBox               Equipment ist das normal und
eine Vielzahl an Einstellungs-            die Empfangsreceiver in Ih-                16 einzurichten. Die gesam-               von anderen Geräten wie z.B.
möglichkeiten für die Satel-              rem Kabelnetzwerk LCN (Lo-                 te Bedienung ist sehr intuitiv
                                                                                                                               Netzwerkservern sind wir das
liteneingänge und die Kabel-              gical Channel Number) un-                  und alles funktionierte so wie
                                                                                                                               ohnehin gewohnt.
ausgänge bereit. So können                terstützen, wird die Ordnung               erwartet.
z.B. die LOF eines LNB oder               der einzelnen Kanäle in deren                                                          Das Ausgangssignal war
                                                                                        Während unseres gesam-
der Umschaltpunkt zwischen                Kanalliste genau den von Ih-                                                         stabil und sehr sauber im
                                                                                     ten Tests kam es zu keinem
low- und high-Band manuell                nen getroffenen Vorgaben                   einzigen Problem, alle unsere             Spektrum zu erkennen. Auch
festgelegt werden.                        entsprechen.                               vorgenommenen Einstellun-                 das C/N Verhältnis war her-
   Zur Erklärung für weniger                 Wie bereits erwähnt können              gen wurden sicher im Spei-                vorragend.
erfahrene Leser: Das low-                 einzelne Kanäle auch blockiert             cher der BluBox abgelegt und                Die BluBox 16 von SPAUN
und high-Band überlappen                  werden, so dass diese nicht in             verschwanden auch nach dem                hat beim Konvertieren von
einander im Ku-Band, so dass              das Kabelnetzwerk weiterge-                Aus- und wieder Einschalten               DVB-S/S2 Satellitentranspon-
der mittlere Bereich des Ku-              leitet werden. Dazu genügt                 nicht.                                    dern in DVB-C Kabelkanäle
Bands sowohl mit der geringe-             es, das Häkchen neben ihrem                   Nach einiger Zeit in Betrieb           hervorragende Arbeit gelei-
ren LOF (9750 MHz) als auch               Namen im entsprechenden                    aktivierten sich die im Ge-               stet.
der höheren LOF (10600 MHz)               Einstellungsmenü (im Exper-
empfangen werden kann. Bei                tenmodus) zu entfernen.
einem gewöhnlichen Receiver                  Weiters ermöglicht es die                                     Expertenmeinung
setzt der Hersteller diesen               BluBox dem Anwender die                         Sehr kompakt
Punkt fest, und der Anwender              NIT, SDT und CAT Tabellen                       Eine einzelne Einheit konvertiert eine große Zahl an
hat keinen Einfluss darauf und            zu verändern. So können die                     Transpondern zu QAM Kanälen (16)
                                                                                          Sehr sauberes Ausgangssignal
kann ihn auch nicht verän-                Netzwerk ID, die Service ID
                                                                                          Die Ausgänge der BluBox sind kaskadierbar, um die
dern.                                     oder die ID des Conditional                     Anzahl an erzeugten QAM Kanälen zu vervielfachen
   Das DiSEqC 1.0 Proto-
koll wird unterstützt, und es
                                          Access Systems bearbeitet
                                          werden. Auf Wunsch kann                  +      Ansprechend gestaltete Oberfläche um die Einstel-
                                                                                          lungen vorzunehmen                                   Jacek Pawlowski
                                                                                          Dank Installationsassistent, Basic und Expert           TELE-satellite
können folgende Toneburst                 sogar der ursprüngliche Netz-                                                                              Test Center
Parameter      gewählt     wer-           werkname durch eine indivi-                     Modus kommt der Hersteller den Bedürfnissen von                 Poland
                                                                                          erfahrenen und weniger erfahrenen Anwendern ent-
den: Aus/A/B oder Satellit                duelle Bezeichnung ersetzt                      gegen
A/B/C/D. Weiters kann das                 werden, leider besteht aber                     Die BluBox enthält zwei Netzteile um maximale Ausfallsicherheit zu
22 kHz Signal manuell akti-               keine Möglichkeit die Namen                     garantieren
viert oder deaktiviert werden,            der TV- und Radiokanäle zu
ebenso wie die LNB Spannung               verändern.                                      Es ist nicht möglich verschlüsselte Kanäle von verschiedenen Pay-TV
(13/18V) individuell festlegbar              Es bedarf allerdings schon             –     Anbietern via Satellit zu entschlüsseln und mit einem anderen CA
                                                                                          System neu zu verschlüsseln
ist. Zudem lassen sich wie bei            einiger Erfahrung, besonders
jedem gewöhnlichen Receiver               im Bereich der NIT Einstel-
Transpondereinträge manuell               lungen, wenn man mit diesen
bearbeiten, löschen oder neu              Werten spielt. Glücklicher-                                            TECHNICAL
hinzufügen. Besonders prak-               weise wird aber alles sehr                                                       DATA
tisch fanden wir die Möglich-             ausführlich im Benutzerhand-                Manufacturer	 SPAUN electronic GmbH & Co. KG
                                                                                      	Germany
                                                                                      Web	www.spaun.com
                                                                                      E-mail	contact@spaun.com
                                                                                      Phone	+49-7731-8673-0
                                                                                      Fax	+49-7731-8673-17
                                                                                      Model	                                      BluBox 16
                                                                                      Function	                                        /        to     Head End
                                                                                      Number of inputs	                           4 (cascadable)
                                                                                      Input frequency range	                      950 ... 2150 MHz
                                                                                      Allowable input signal power	               64 ... 94 dBµV
                                                                                      Number of outputs	                          2 (cascadable)
                                                                                      Output frequency range	                     47 ... 862 MHz
                                                                                      Output signal power setting (general)	      62 ... 82 dBµV
                                                                                      Individual QAM channel power adjustment 	   -6 … + 3 dB
                                                                                      range
                                                                                      Number of transponder processed	            Up to 16
                                                                                      Number of QAM channels generated	           Up to 16
                                                                                      QAM standard	                                    / ITU-T J.83 Annex A (fixed)
                                                                                      QAM constellations	                         16QAM, 32QAM, 64QAM, 128QAM
                                                                                      	                                           and 256QAM
                                                                                      QAM symbol rate range	                      1.0 … 7.2 Ms/sec
                                                                                      Power supply	                               2 x 100 … 240 V, 47 … 63 Hz, 85 W
                                                                                      	                                           plus LNB



32 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com

Weitere ähnliche Inhalte

Andere mochten auch

Virtueller Deutschunterricht - Wirtschaftsdeutsch
Virtueller Deutschunterricht - WirtschaftsdeutschVirtueller Deutschunterricht - Wirtschaftsdeutsch
Virtueller Deutschunterricht - Wirtschaftsdeutsch
Anne-Christin Tannhäuser

El almuerzo del cole
El almuerzo del coleEl almuerzo del cole
El almuerzo del cole
CRASOMONTANO

Las instituciones de_españa_y_las_de_tu
Las instituciones de_españa_y_las_de_tu Las instituciones de_españa_y_las_de_tu
Las instituciones de_españa_y_las_de_tu
BEGOÑA

7 lukasz gornicki (1)
7 lukasz gornicki (1)7 lukasz gornicki (1)
7 lukasz gornicki (1)
LITTPOL

Communiquer les données probantes pour soutenir l'implantation des dossiers m...
Communiquer les données probantes pour soutenir l'implantation des dossiers m...Communiquer les données probantes pour soutenir l'implantation des dossiers m...
Communiquer les données probantes pour soutenir l'implantation des dossiers m...
Colloque "La communication au coeur de la e-santé"

Balises n°8 - Spécial Paiments Innovants
Balises n°8 - Spécial Paiments InnovantsBalises n°8 - Spécial Paiments Innovants
Balises n°8 - Spécial Paiments Innovants
Jules Pourchon

Ontran Presentation German Version
Ontran Presentation German VersionOntran Presentation German Version
Ontran Presentation German Version
radekk

Enlace Ciudadano Nro. 292 - Servicio civil ciudadano
Enlace Ciudadano Nro. 292 - Servicio civil ciudadanoEnlace Ciudadano Nro. 292 - Servicio civil ciudadano
Enlace Ciudadano Nro. 292 - Servicio civil ciudadano
Presidencia de la República del Ecuador

Livre blanc "Comment se protéger des emails spams?"
Livre blanc "Comment se protéger des emails spams?"Livre blanc "Comment se protéger des emails spams?"
Livre blanc "Comment se protéger des emails spams?"
Aquastar Consulting

Reconquista. ANTONIO
Reconquista. ANTONIOReconquista. ANTONIO
Reconquista. ANTONIO
BEGOÑA

Enlace Ciudadano Nro. 291 - Casos 30S
Enlace Ciudadano Nro. 291 - Casos 30S Enlace Ciudadano Nro. 291 - Casos 30S
Enlace Ciudadano Nro. 291 - Casos 30S
Presidencia de la República del Ecuador

Le Netlinking, une des bases du S.E.O. sur Google
Le Netlinking, une des bases du S.E.O. sur GoogleLe Netlinking, une des bases du S.E.O. sur Google
Le Netlinking, une des bases du S.E.O. sur Google
David DEPIERRIS

Enlace Ciudadano Nro. 292 - Deportación Malone
Enlace Ciudadano Nro. 292 - Deportación MaloneEnlace Ciudadano Nro. 292 - Deportación Malone
Enlace Ciudadano Nro. 292 - Deportación Malone
Presidencia de la República del Ecuador

Sexualidad JAVA
Sexualidad JAVASexualidad JAVA
Sexualidad JAVA
javiertecteos

Hub de métadonnées - jabes2014
Hub de métadonnées - jabes2014Hub de métadonnées - jabes2014
Hub de métadonnées - jabes2014
Y. Nicolas

Innovations™ Magazine NO.1 2015 - French
Innovations™ Magazine NO.1 2015 - FrenchInnovations™ Magazine NO.1 2015 - French
Innovations™ Magazine NO.1 2015 - French
T.D. Williamson

Mon autobiographie
Mon autobiographieMon autobiographie
Mon autobiographie
abbysisson

Salaires 2008 du design numérique en France
Salaires 2008 du design numérique en FranceSalaires 2008 du design numérique en France
Salaires 2008 du design numérique en France
designers interactifs


Andere mochten auch (20)

Premiers pas
Premiers pasPremiers pas
Premiers pas

Virtueller Deutschunterricht - Wirtschaftsdeutsch
Virtueller Deutschunterricht - WirtschaftsdeutschVirtueller Deutschunterricht - Wirtschaftsdeutsch
Virtueller Deutschunterricht - Wirtschaftsdeutsch

El almuerzo del cole
El almuerzo del coleEl almuerzo del cole
El almuerzo del cole

Las instituciones de_españa_y_las_de_tu
Las instituciones de_españa_y_las_de_tu Las instituciones de_españa_y_las_de_tu
Las instituciones de_españa_y_las_de_tu

7 lukasz gornicki (1)
7 lukasz gornicki (1)7 lukasz gornicki (1)
7 lukasz gornicki (1)

Communiquer les données probantes pour soutenir l'implantation des dossiers m...
Communiquer les données probantes pour soutenir l'implantation des dossiers m...Communiquer les données probantes pour soutenir l'implantation des dossiers m...
Communiquer les données probantes pour soutenir l'implantation des dossiers m...

Balises n°8 - Spécial Paiments Innovants
Balises n°8 - Spécial Paiments InnovantsBalises n°8 - Spécial Paiments Innovants
Balises n°8 - Spécial Paiments Innovants

Ontran Presentation German Version
Ontran Presentation German VersionOntran Presentation German Version
Ontran Presentation German Version

Enlace Ciudadano Nro. 292 - Servicio civil ciudadano
Enlace Ciudadano Nro. 292 - Servicio civil ciudadanoEnlace Ciudadano Nro. 292 - Servicio civil ciudadano
Enlace Ciudadano Nro. 292 - Servicio civil ciudadano

Livre blanc "Comment se protéger des emails spams?"
Livre blanc "Comment se protéger des emails spams?"Livre blanc "Comment se protéger des emails spams?"
Livre blanc "Comment se protéger des emails spams?"

Reconquista. ANTONIO
Reconquista. ANTONIOReconquista. ANTONIO
Reconquista. ANTONIO

Enlace Ciudadano Nro. 291 - Casos 30S
Enlace Ciudadano Nro. 291 - Casos 30S Enlace Ciudadano Nro. 291 - Casos 30S
Enlace Ciudadano Nro. 291 - Casos 30S

Le Netlinking, une des bases du S.E.O. sur Google
Le Netlinking, une des bases du S.E.O. sur GoogleLe Netlinking, une des bases du S.E.O. sur Google
Le Netlinking, une des bases du S.E.O. sur Google

Enlace Ciudadano Nro. 292 - Deportación Malone
Enlace Ciudadano Nro. 292 - Deportación MaloneEnlace Ciudadano Nro. 292 - Deportación Malone
Enlace Ciudadano Nro. 292 - Deportación Malone

Sexualidad JAVA
Sexualidad JAVASexualidad JAVA
Sexualidad JAVA

Hub de métadonnées - jabes2014
Hub de métadonnées - jabes2014Hub de métadonnées - jabes2014
Hub de métadonnées - jabes2014

Innovations™ Magazine NO.1 2015 - French
Innovations™ Magazine NO.1 2015 - FrenchInnovations™ Magazine NO.1 2015 - French
Innovations™ Magazine NO.1 2015 - French

Mon autobiographie
Mon autobiographieMon autobiographie
Mon autobiographie

Salaires 2008 du design numérique en France
Salaires 2008 du design numérique en FranceSalaires 2008 du design numérique en France
Salaires 2008 du design numérique en France

Welt der Magie
Welt der MagieWelt der Magie
Welt der Magie


Ähnlich wie Spaun (20)

Abipbox
AbipboxAbipbox
Abipbox

Abcom
AbcomAbcom
Abcom

Spaun vam
Spaun vamSpaun vam
Spaun vam

Abipbox
AbipboxAbipbox
Abipbox

Eycos
EycosEycos
Eycos

Starsat
StarsatStarsat
Starsat

Tenow
TenowTenow
Tenow

Optiscan
OptiscanOptiscan
Optiscan

Nanoxx
NanoxxNanoxx
Nanoxx

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Netup
NetupNetup
Netup

8dtek
8dtek8dtek
8dtek

Opensat
OpensatOpensat
Opensat

Imperial
ImperialImperial
Imperial

Mktech
MktechMktech
Mktech

Eycos
EycosEycos
Eycos

Pansat
PansatPansat
Pansat

Vitorsworkshop ka-band
Vitorsworkshop ka-bandVitorsworkshop ka-band
Vitorsworkshop ka-band

Jiuzhou
JiuzhouJiuzhou
Jiuzhou

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom


Mehr von TELE-satellite deu

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311
TELE-satellite deu

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite deu

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite deu

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309
TELE-satellite deu

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv
TELE-satellite deu


Mehr von TELE-satellite deu (20)

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311

Spaun
SpaunSpaun
Spaun

Mfc
MfcMfc
Mfc

Icecrypt
IcecryptIcecrypt
Icecrypt

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Feature satip4
Feature satip4Feature satip4
Feature satip4

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Amiko
AmikoAmiko
Amiko

Work microwave
Work microwaveWork microwave
Work microwave

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309

Tivi+
Tivi+Tivi+
Tivi+

Speedcast
SpeedcastSpeedcast
Speedcast

Spaun
SpaunSpaun
Spaun

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv


Spaun

  • 1. TEST REPORT Satelliten TV Kopfstelle SPAUN BluBox 16 • Exzellente technische Qualität aufgrund von speziell entwickelten Hardware ICs • Erkennt fehlerhafte Einstellungen automatisch • Sehr einfach in der Anwendung • Jedes Modul beinhaltet einen vollwertigen Tuner und QAM Modulator • Kanäle können dicht nebeneinander moduliert werden 24 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com www.TELE-satellite.com — 06-07-08/2012 — TELE-satellite International — 全球发行量最大的数字电视杂志 25
  • 2. TEST REPORT Satelliten TV Kopfstelle 16 Satelliten Tuner und 16 QAM Modulatoren in einer Box Hardware für Kabelkopfsta- ner Kabelkopfstation. Wie oft det in einem eher schmalen weils nur die Zahl. Während tionen wird gewöhnlich in ei- waren wir vom Fortschritt im Metallgehäuse mit den Maßen die BluBox 8 über ein Si- nem 19“ Gehäuse angeboten, Bereich der Satellitenrecei- 32 x 24 x 22 cm, das mit 4 gnalmodul verfügt, beinhaltet damit sie am Einsatzort pro- ver für Endverbraucher er- Schrauben an der Wand befe- die BluBox 16 (die wir im Test blemlos in die dazu passenden staunt, nun gibt es so einen stigt wird, Platz. hatten) zwei davon. Die Blu- 19“ Racks installiert werden Quantensprung auch bei den Die in blau gehaltene Box Box 16 hat 8 Signalanschlüs- kann. Außerdem erwarten wir Kabelkopfstationen, denn die (Blau ist die Standardfarbe se: 4 für Satellitensignale mehrere Geräte: Einen pro- SPAUN BluBox 16, verglichen der Firma SPAUN) verfügt (DVB-S/S2) und 4 für Kabel fessionellen Satellitenreceiver mit einer herkömmlichen Ka- über eine gut lesbare Be- TV-Signale (DVB-C QAM). mit Transportstreamausgang, belkopfstation, ist wahrlich schriftung, zudem sind an Weiters finden sich zwei RJ45 einen Re-Multiplexer und ei- nicht nur der nächste Schritt der Frontseite Erklärungen zu Ethernet Buchsen sowie ins- nen QAM Modulator. einer Technologie, sondern einigen grundlegenden Para- gesamt 24 Status-LEDs an Stellen Sie sich also vor wie ein gewaltiger Sprung nach metern abgedruckt, ebenfalls der Frontseite. groß unser Erstaunen war, als vorne. ganz dem gewohnten Stan- An der Unterseite der Box die BluBox aus dem Hause Rein äußerlich fällt auf, dass dard des Herstellers entspre- hat der Hersteller die Strom- SPAUN bei uns in der Redakti- die SPAUN BluBox nicht für chend. Die Modelle BluBox anschlussbuchse unterge- on eintraf, denn sie entsprach ein 19“ Standard Rack gebaut 8 und BluBox 16 werden im bracht, die zu zwei Netzteilen so überhaupt nicht unseren wurde, sondern ihr gesamtes gleichen Gehäuse ausgelie- innerhalb der BluBox führt. klassischen Vorstellungen ei- technisches Innenleben fin- fert, ausschlaggebend ist je- Ja, Sie haben richtig gele- 06-07-08/2012 SPAUN BluBox 16 Great leap forward in headend technology www.TELE -satellite.com/12/07/s paun 26 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com
  • 3. 1 Module über die im oberen QAM Modulatoren. Und das al- wizzard zu verwenden, der zu Einträge auch manuell einge- Bereich untergebrachten F- les ist auch noch frei konfigu- Beginn erscheint und bei der fügt werden. Anschlüsse, wobei sowohl rierbar! Können Sie sich das Grundeinrichtung hilft. Später Nachdem Sie einen Sa- Setup windows die Signale von individuellen vorstellen? Genau deshalb spielten wir noch mit einigen tellitentransponder gewählt LNBs als auch verschiedene nannten wir den neuesten Konfigurationseinstellungen, haben (entweder direkt oder Leitungen eines Twin/Quad Spross aus dem Hause SPAUN die auf den Unterseiten von durch Auswählen eines TV- oder Quattro LNBs verwen- auch einen Quantensprung im 192.168.1.250 verfügbar sind. Kanals auf diesem Transpon- det werden können. Während Bereich der Kabelkopfstati- Übrigens kann natürlich auch der), können Sie die Frequenz der obere F-Anschluss immer onstechnik. diese IP-Adresse, unter der des QAM Kanals festlegen, ein Signaleingang bleibt, kann Das Design der BluBox 16 die Box normalerweise er- der den gewünschten TV-Ka- der untere Anschluss als Ein- basiert auf besonderen Chips reichbar ist, vom Anwender nal enthalten soll. Dazu wäh- gang Nr. 2 oder Loop-Ausgang mit Namen FPGA (Filed Pro- verändert werden. Wenn Sie len Sie diese einfach aus der von Anschluss 1 konfiguriert grammable Gate Array). Um also davon ausgehen, häu- Liste, die die QAM Kanalnum- 2 werden. es einfach auszudrücken: Sie figer Änderungen der Konfi- mern und die dazugehörigen Um die BluBox überhaupt sind eine Art von digitalen guration der verschiedenen Frequenzen enthält. Stan- konfigurieren zu können, Signalprozessoren, in deren Module vornehmen zu müs- dardmäßig geht die BluBox muss sie via Netzwerk mit ei- komplexe Hardware bereits sen, so können Sie diesen von 256QAM und 6.9 Ms/sec nem PC verbunden werden. viele Features integriert wur- individuelle IP-Adressen (z.B. aus, nachdem Sie das Web- Nachdem die BluBox in das den, anstatt diese via Softwa- 192.168.1.249, 192.168.1.248 Interface aber von Basic auf lokale Netzwerk integriert re zu realisieren. Dank dessen etc.) zuweisen und sie so per- Expert umgeschaltet haben, wurde, kann über jeden be- sind sie deutlich schneller als manent mit Ihrem Compu- können Sie jede beliebige liebigen Internetbrowser auf gewöhnliche Chips, die auf ternetzwerk verbinden. Wenn QAM Modulation und Sym- einem PC, der mit dem sel- Softwareprogramme ange- Sie meinen, dass Sie nicht so bolrate verwenden. Trotz- ben Netzwerk verbunden ist, wiesen sind. Aber das ist noch häufig Änderungen vorneh- dem empfehlen wir Ihnen, durch Eingabe ihrer IP Adres- nicht alles. Die ausgefeilte men müssen, dann können die 6.9 Ms/sec beizubehalten, se 192.168.1.250 eine Ver- Hardware erzeugt zudem ein Sie die Adresse auch unver- da sie den 8 MHz Bandbreite bindung aufgebaut werden. so klares Ausgangssignal, ändert belassen und jeweils entsprechen, die für Kabel- Bereits nach ungefähr einer dass die QAM Ausgänge ohne ein Modul nach dem anderen TV üblicherweise verwendet 3 Sekunde erscheint eine von jedes Filtern in Serie ge- bearbeiten und die Einstel- werden. Wenn Sie alles so der BluBox erstellte Website, schalten werden können. Das lungen abspeichern. Genau einstellen wie oben beschrie- über die und über deren Un- Handbuch schildert z.B. den so sind wir im Zuge unseres ben, dann sollten Sie feststel- terseiten alle gewünschten Anschluss der Ausgangssi- Tests vorgegangen. len, dass die 10 Status LEDs Einstellungen vorgenommen gnale von drei BluBox 16 Mo- Wenn Sie über eine BluBox über dem RJ45 Anschluss ihre werden können. Die Websi- dulen und die somit mögliche 16 verfügen und TV- und Ra- Farbe von bernsteinfarben zu tes sind übrigens sowohl in Erzeugung von 48 QAM Ka- diosignale eines Ku-Band Sa- grün wechseln. Das bedeutet, Deutsch als auch in Englisch nälen (das entspricht in etwa telliten in Ihr Kabelnetzwerk dass die BluBox 16 alle pro- verfügbar. 350 SD/HD Programmen von einspeisen möchten, dann ist grammierten Satellitentrans- Direkt unterhalb des Ether- hoher Qualität). Und das alles es wohl am besten, ein Quad ponder gelockt hat und die net Anschlusses eines jeden ohne jeden Filter oder Com- LNB zu verwenden und alle entsprechenden QAM Kanäle Moduls befinden sich zwei biner, nur drei BluBox 16 Mo- vier Satelliten Ein-/Ausgänge erzeugt. DVB-C QAM Anschlüsse. Der dule sowie etwas Koaxialkabel der BluBox als gewöhnliche Um zu testen wie die Ein- untere ist der Signalausgang, mit F-Steckern an beiden En- Signaleingänge zu konfigurie- heit auf Fehler reagiert, ha- über den die erzeugten digi- den ist notwendig. ren. ben wir die standardmäßige 4 talen Kabel TV-Signale in Ihr Der BluBox 16 liegt lediglich Nun verbinden Sie einfach lokales Kabelnetzwerk einge- ein Faltblatt bei, auf dem der jeden LNB Ausgang mit einem speist werden, während über Anwender Informationen zum Satelliteneingang der Blu- den oberen Anschluss, der als Anschluss der BluBox 16 an Box 16, denn auf diese Weise Eingang ausgeführt ist, die Si- das lokale Netzwerk findet, haben Sie die Garantie, dass gnale eines weiteren Moduls außerdem wird erklärt, wie Sie jede Kombination von empfangen werden können. man ein vollständiges Hand- Transpondern eines Ku-Band So lassen sich auf ganz ein- buch herunterladen kann. In- Satelliten, egal ob low/high fach Weise die Ausgangssi- dem wir diesen Anleitungen Band oder H/V Polarisation, gnale der beiden Module einer folgten sahen wir nach knapp verwenden können. Selbst- BluBox 16 zusammenfassen, einer Minute eine von der Blu- verständlich funktioniert das ebenso wie die Signale von Box 16 erzeugte Website, da- auch mit einem Quattro LNB. getrennten BluBox Einheiten nach luden wir das vollständi- Durch die Software der gebündelt werden können. ge Handbuch auf unseren PC SPAUN BluBox wird der Kon- Und nun folgt die überhaupt und stellten fest, dass es sehr figurationsprozess auf ein Ma- 1. 8 QAM Kanäle, die von einem BluBox Modul erzeugt wurden spannendste Information umfassend und detailliert ist, ximum vereinfacht. So kann 2. 16 QAM Kanäle, die von zwei BluBox Modulen erzeugt wurden über die SPAUN BluBox 16: gleichzeitig aber durch seine entweder ein Transponder aus 3. Hervorragende Ausgangssignalqualität Jedes Signalmodul kann nicht logische Struktur besticht. der Liste (anhand seiner Fre- 4. Der Signalpegel eines QAM Kanals kann individuell angepasst weniger als 8 verschiedene Seinen Ausführungen zu fol- quenz) gewählt werden oder werden Satellitentransponder in 8 voll gen war wirklich sehr einfach, man wählt einen TV-Kanal sen, SPAUN setzt hier auf licheres in einem Kabelnetz konfigurierbare DVB-C QAM und die vielen Screenshots anhand seines Namens (z.B. ein redundantes System, so als Endverbraucher, die keine Kanäle konvertieren! Anders machten das Erklärte noch FTV, CNN,…). Werksseitig dass selbst beim Ausfall des TV-Signale mehr empfangen ausgedrückt: Eine BluBox 16 viel griffiger. verfügt die BluBox 16 bereits Hauptnetzteils die BluBox können? Somit darf das zwei- ist in der Lage, 16 Transpon- Wir begannen also das über eine vorprogrammier- dank Ersatznetzteil weiterhin te Netzteil mit Fug und Recht der in 16 QAM Kanäle umzu- Handbuch zu überfliegen, te Liste der in Europa häufig in Betrieb bleiben kann. Ge- als herausragendes Feature wandeln. Wir konnten es erst doch als wir merkten, wie verwendeten Satellitenpo- nau das verstehen wir unter der BluBox in Punkto Zuver- gar nicht glauben, aber ja: Die einfach und intuitiv die ge- sitionen (ASTRA 19.2° Ost, Profi Equipment – größtmögli- lässigkeit bezeichnet werden. BluBox 16 verfügt in der Tat samte Bedienung aufgebaut HOTBIRD 13° Ost und EURO- che Sicherheit gegen Ausfälle! Mit Satellitensignalen ver- über 16 unabhängige Satelli- ist, legten wir es beiseite und BIRD 9° Ost), aber selbstver- Was gibt es schließlich ärger- sorgt werden die beiden tentuner und 16 unabhängige begannen den Installations- ständlich können zusätzliche 28 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com www.TELE-satellite.com — 06-07-08/2012 — TELE-satellite International — 全球发行量最大的数字电视杂志 29
  • 4. 256QAM Modulation eines nur acht lupenrein modulierte Kanals auf 64QAM umgestellt. Träger im Spektrum. Sofort wechselte die LED an Nach einem so vielverspre- der Frontseite der BluBox, chenden Start konfigurierten die diesem Kanal zugeteilt wir das zweite Modul eben- war, ebenso wie die virtuel- falls mit 8 Kanälen, selbst- le LED im Einstellungsmenü, verständlich auf anderen von grün auf bernsteinfarben. Frequenzen. Nachdem wir Nachdem wir auf diese virtu- den Ausgang des ersten Mo- elle LED am PC Monitor ge- duls mit dem QAM Eingang klickt hatten, öffnete sich ein des zweiten Moduls verbun- Fenster mit allen Parametern den und erneut eine Messung des Kanals und der Grund durchgeführt hatten freuten für das Problem wurde offen- wir uns über das perfekte sichtlich. Die Gesamtbitrate Ergebnis von insgesamt 16 aller TV- und Radiokanäle des wunderbar modulierten QAM gewählten Satellitentranspon- Kanälen, wie Sie anhand der ders war größer als die, die Bilder sehen können. ein QAM Kanal moduliert in Nun überprüften wir noch, 64QAM mit einer Symbolrate ob auch das Videosignal der von 6.9 Ms/sec transportieren QAM Kanäle darstellbar ist kann. und führten einige weitere Wenn Sie sich ein klein we- Messungen durch. Wie er- nig mit Digital-TV auskennen, wartet war die Reinheit des dann wissen Sie, was zu tun Signals hervorragend, beina- ist. Sie können entweder die he kein Rauschen war zu ent- Symbolrate erhöhen (norma- decken. Die MER Werte von lerweise werden Sie das aber 37.3 dB und die BER Werte nicht tun, da dies sonst zu von < 0.9 E-9 waren praktisch Problemen mit den benach- am Ende der Skala unseres barten Kanälen führen wird), Messgeräts. Die Ausgangs- oder Sie erhöhen die QAM Mo- leistung der einzelnen Kanäle dulation auf z.B. 128 QAM, und entsprach den von uns über wenn das immer noch nicht das Web-Interface eingestell- ausreicht auf 256 QAM, oder ten Werten. Tatsächlich lässt Sie entfernen einige TV-Ka- sich also die Ausgangsleistung näle aus dem ursprünglichen eines jeden Kanals im Bereich Satellitensignal, das in den von 62…82 dBuV in 1 dBuV QAM Kanal einfließen soll. Wir Schritten einstellen, so wie in entschieden uns für die letz- den Spezifikationen angege- tere Möglichkeit und nachdem ben. wir zwei TV-Kanäle blockiert Aber die BluBox 16 kann hatten war die Gesamtbitrate noch viel mehr, denn sie er- soweit gesunken, dass sie von laubt individuelle Abweichun- einem 64QAM Kanal mit einer gen der Signalpegel verschie- Symbolrate von 6.9 Ms/sec dener QAM Kanäle von -6 bis getragen werden konnte und +3 dB in 0.5 dB Schritten. alle LEDs schalteten wieder Wir testeten die maximale auf grün. Verstärkung für einen Kanal Nun war es für uns an der und die maximale Dämpfung Zeit, das Ausgangssignal der für einen anderen Kanal und BluBox 16 mit einem Messge- machten davon Screenshots rät unter die Lupe zu nehmen. mit unserem Messgerät. Al- Wir konfigurierten 8 Kanäle les funktionierte genau so wie eines Moduls so, dass jeder erwartet. Durch die individu- zweite Kabelkanal besetzt elle Pegelerhöhung eines QAM war. So war eine einfache Ka- Kanals können Signalverluste nalidentifikation in der Spek- in einem Kabelnetzwerk aus- trumanzeige unseres Messge- geglichen werden. Norma- räts, das wir mit dem Ausgang lerweise wird man den Pegel der BluBox verbunden hatten, von Kanälen im höheren Fre- gegeben. Selbstverständlich quenzbereich erhöhen, wäh- ist die Hardware der BluBox rend man den Pegel von jenen aber so gut, dass sie auch ne- am unteren Ende des Spek- beneinander liegende Kabel- trums eher dämpfen wird. kanäle erzeugen kann. Die BluBox 16 hatte im Wie erwartet erschienen am Test keine Probleme mit dem Ausgang des Moduls 8 Kanäle, Verarbeiten von DVB-S oder und wie Sie sich selbst anhand DVB-S2 Signalen. Selbstver- der Bilder zu diesem Bericht ständlich spielt der Inhalt ei- überzeugen können, gab es nes Transponders (MPEG-2 keinerlei Störsignale sondern oder MPEG-4) keine Rolle, da 30 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com www.TELE-satellite.com — 06-07-08/2012 — TELE-satellite International — 全球发行量最大的数字电视杂志 31
  • 5. die BluBox das Videosignal keit, die Transpondereinträge buch erklärt und zudem sind häuse untergebrachten Lüf- der einzelnen TV-Kanäle nicht individuell z.B. anhand des die Standardeinstellungen, ter um für eine ausreichende decodiert und neu codiert. Providers zu benennen. bei denen die verschiedenen Kühlung der Einheit zu sorgen Wenn also ein TV-Signal in HD Den in den erzeugten QAM Tabellen gar nicht verarbeitet und die Temperatur im Inne- via Satellit empfangen wird, Kanälen enthaltenen TV- und werden, ohnehin für nahezu ren niedrig zu halten. Sie er- dann landet es auch in HD im Radio Programmen können alle Einsatzbereiche ideal. zeugten zwar ein wenig Lärm, Kabelnetzwerk. individuelle Kanalnummern Zusammenfassend war es aber im Bereich von Profi SPAUN stellt dem Anwender zugewiesen werden und wenn äußerst einfach, die BluBox Equipment ist das normal und eine Vielzahl an Einstellungs- die Empfangsreceiver in Ih- 16 einzurichten. Die gesam- von anderen Geräten wie z.B. möglichkeiten für die Satel- rem Kabelnetzwerk LCN (Lo- te Bedienung ist sehr intuitiv Netzwerkservern sind wir das liteneingänge und die Kabel- gical Channel Number) un- und alles funktionierte so wie ohnehin gewohnt. ausgänge bereit. So können terstützen, wird die Ordnung erwartet. z.B. die LOF eines LNB oder der einzelnen Kanäle in deren Das Ausgangssignal war Während unseres gesam- der Umschaltpunkt zwischen Kanalliste genau den von Ih- stabil und sehr sauber im ten Tests kam es zu keinem low- und high-Band manuell nen getroffenen Vorgaben einzigen Problem, alle unsere Spektrum zu erkennen. Auch festgelegt werden. entsprechen. vorgenommenen Einstellun- das C/N Verhältnis war her- Zur Erklärung für weniger Wie bereits erwähnt können gen wurden sicher im Spei- vorragend. erfahrene Leser: Das low- einzelne Kanäle auch blockiert cher der BluBox abgelegt und Die BluBox 16 von SPAUN und high-Band überlappen werden, so dass diese nicht in verschwanden auch nach dem hat beim Konvertieren von einander im Ku-Band, so dass das Kabelnetzwerk weiterge- Aus- und wieder Einschalten DVB-S/S2 Satellitentranspon- der mittlere Bereich des Ku- leitet werden. Dazu genügt nicht. dern in DVB-C Kabelkanäle Bands sowohl mit der geringe- es, das Häkchen neben ihrem Nach einiger Zeit in Betrieb hervorragende Arbeit gelei- ren LOF (9750 MHz) als auch Namen im entsprechenden aktivierten sich die im Ge- stet. der höheren LOF (10600 MHz) Einstellungsmenü (im Exper- empfangen werden kann. Bei tenmodus) zu entfernen. einem gewöhnlichen Receiver Weiters ermöglicht es die Expertenmeinung setzt der Hersteller diesen BluBox dem Anwender die Sehr kompakt Punkt fest, und der Anwender NIT, SDT und CAT Tabellen Eine einzelne Einheit konvertiert eine große Zahl an hat keinen Einfluss darauf und zu verändern. So können die Transpondern zu QAM Kanälen (16) Sehr sauberes Ausgangssignal kann ihn auch nicht verän- Netzwerk ID, die Service ID Die Ausgänge der BluBox sind kaskadierbar, um die dern. oder die ID des Conditional Anzahl an erzeugten QAM Kanälen zu vervielfachen Das DiSEqC 1.0 Proto- koll wird unterstützt, und es Access Systems bearbeitet werden. Auf Wunsch kann + Ansprechend gestaltete Oberfläche um die Einstel- lungen vorzunehmen Jacek Pawlowski Dank Installationsassistent, Basic und Expert TELE-satellite können folgende Toneburst sogar der ursprüngliche Netz- Test Center Parameter gewählt wer- werkname durch eine indivi- Modus kommt der Hersteller den Bedürfnissen von Poland erfahrenen und weniger erfahrenen Anwendern ent- den: Aus/A/B oder Satellit duelle Bezeichnung ersetzt gegen A/B/C/D. Weiters kann das werden, leider besteht aber Die BluBox enthält zwei Netzteile um maximale Ausfallsicherheit zu 22 kHz Signal manuell akti- keine Möglichkeit die Namen garantieren viert oder deaktiviert werden, der TV- und Radiokanäle zu ebenso wie die LNB Spannung verändern. Es ist nicht möglich verschlüsselte Kanäle von verschiedenen Pay-TV (13/18V) individuell festlegbar Es bedarf allerdings schon – Anbietern via Satellit zu entschlüsseln und mit einem anderen CA System neu zu verschlüsseln ist. Zudem lassen sich wie bei einiger Erfahrung, besonders jedem gewöhnlichen Receiver im Bereich der NIT Einstel- Transpondereinträge manuell lungen, wenn man mit diesen bearbeiten, löschen oder neu Werten spielt. Glücklicher- TECHNICAL hinzufügen. Besonders prak- weise wird aber alles sehr DATA tisch fanden wir die Möglich- ausführlich im Benutzerhand- Manufacturer SPAUN electronic GmbH & Co. KG Germany Web www.spaun.com E-mail contact@spaun.com Phone +49-7731-8673-0 Fax +49-7731-8673-17 Model BluBox 16 Function / to Head End Number of inputs 4 (cascadable) Input frequency range 950 ... 2150 MHz Allowable input signal power 64 ... 94 dBµV Number of outputs 2 (cascadable) Output frequency range 47 ... 862 MHz Output signal power setting (general) 62 ... 82 dBµV Individual QAM channel power adjustment -6 … + 3 dB range Number of transponder processed Up to 16 Number of QAM channels generated Up to 16 QAM standard / ITU-T J.83 Annex A (fixed) QAM constellations 16QAM, 32QAM, 64QAM, 128QAM and 256QAM QAM symbol rate range 1.0 … 7.2 Ms/sec Power supply 2 x 100 … 240 V, 47 … 63 Hz, 85 W plus LNB 32 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 06-07-08/2012 — www.TELE-satellite.com
