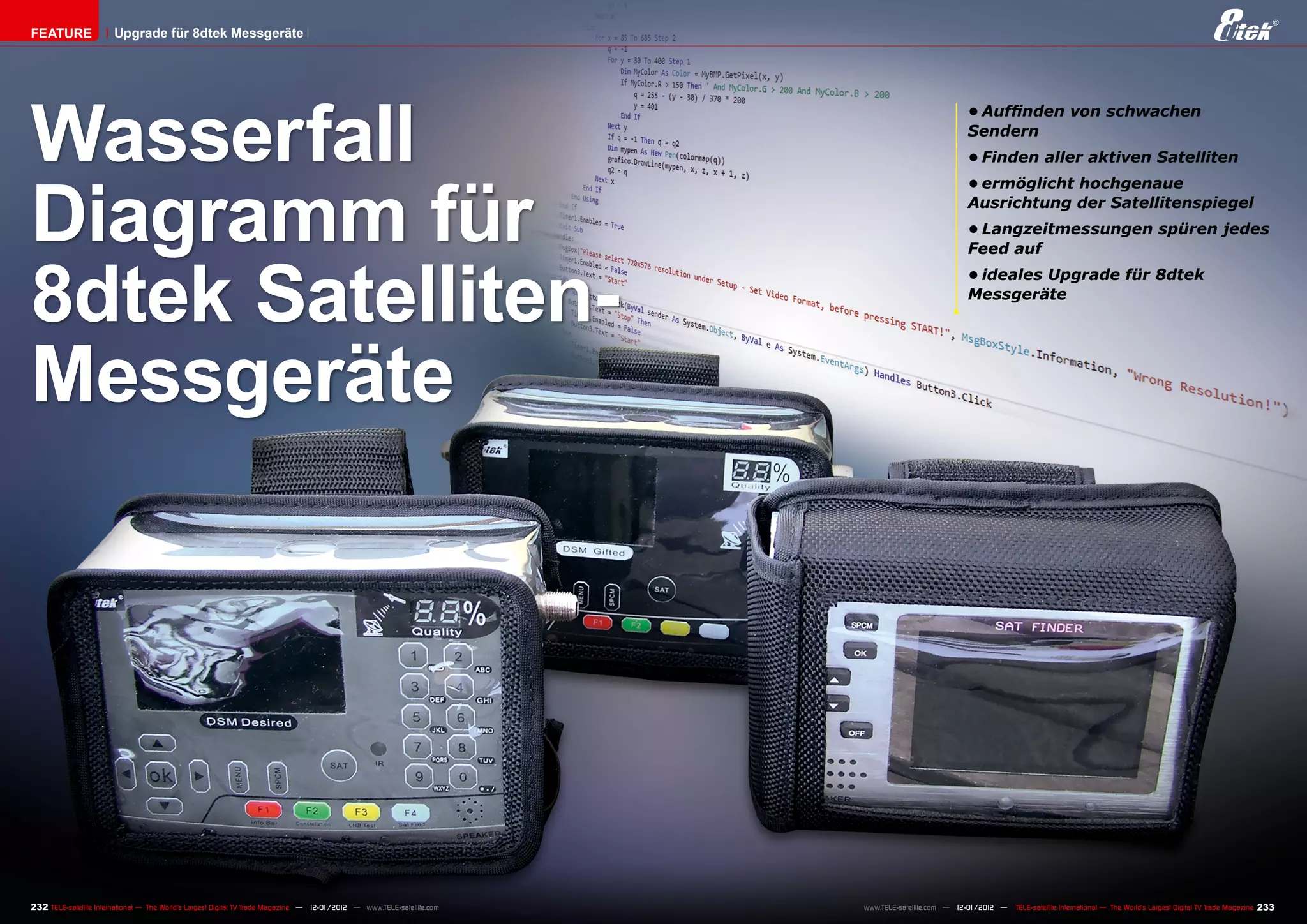

1. FEATURE Upgrade für 8dtek Messgeräte
Wasserfall
• Auffinden von schwachen
Sendern
• Finden aller aktiven Satelliten
Diagramm für
• ermöglicht hochgenaue
Ausrichtung der Satellitenspiegel
• Langzeitmessungen spüren jedes
Feed auf
8dtek Satelliten-
• ideales Upgrade für 8dtek
Messgeräte
Messgeräte
232 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com www.TELE-satellite.com — 12-01/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine 233
2. FEATURE Upgrade für 8dtek Messgeräte
Eine ungewöhnliche Idee
macht aus einem 8dtek
Messgerät ein richtiges
Profiinstrument -
und das kostenlos!
Vitor Martins Augusto
Satellitenmessgeräte und Sat-Finder kommen. Ein Spektrum ist natürlich nur aufgebaut, jede Zeile entspricht einem
dienen dazu, Satellitenantennen auszu- in der Lage, das aktuelle Signal darzu- kompletten Spektrum. Dadurch erklärt
richten und in der Satellitenanlage Feh- stellen. Was aber, wenn man ein Signal sich auch der Name: ein Wasserfall-
ler zu finden. Satelliten Enthusiasten über einen längeren Zeitraum darstel- Diagramm „fließt“ wie Wasser von oben
wiederum benutzen Messgeräte auch len möchte? Zum Beispiel während man nach unten.
für andere Zwecke. So ist der Satelliten- eine motorisierte Anlage dreht, manuell Dass dies auch mit Satelliten Meß-
DXer darauf aus, seltene oder schwache eine Schüssel ausrichtet, oder um eine gerät geht, wollten wir beweisen. Für
Signale zu empfangen, während Feed- Langzeitmessung zu tätigen. unser Experiment verwendten wir drei
hunter auf der Suche nach undokumen- Für die Darstelliung eines solchen verschiedene 8dtekMessgeräte: die
tierten Ausstrahlungen (Feeds) sind. Spektrums verwendet man in Ama- Modelle Xtra-S, Gifted und Desired
Für beide Zielgruppen eigenen sich terufunkkreisen eine Darstellung, die (Testberichte dieser Geräte finden Sie
Satellitenmessgeräte mit Spektrum- als Wasserfall-Diagramm bekannt ist: in TELE-satellite 06-07/2011 und TELE-
Analysator hervorragend, weil man es zeigt das Spektrum über einen be- satellite 08-09/2011). Sie stellen in die-
anhand eines Satelliten-Spektrum stimmten Zeitraum. Dadurch dass drei ser Preisklasse die Ausnahme dar und
schon frühzeitig einen Satelliten er- verschiedene Parameter angezeigt wer- bieten einen funktionellen Spektrum-
kennt, während ein Satelliten-Receiver den müssen (Frequenz, Pegel und Zeit), Analysator Modus. Bemerkenswert ist
noch kein brauchbares Signal einrasten benötigt man eigentlich ein dreidimen- übrigens der Umstand, dass der Her-
kann. Weiterhin kann man Transponder sionales Diagramm. Da das Zeichnen steller sich bei seinen Geräten zwi-
erkennen und messen. Man kann auch eines dreidimensionalen Diagrammes schen Geschwindigkeit und Auflösung
feststellen, ob es eventuell kurzzeitig jedoch relativ aufwendig ist, benutzt entscheiden musste. Das 8dtek Xtra-S
neue Transponder gibt, was ein Hinweis man eine einfachere Darstellungsmög- bietet ein Echtzeit-Spektrum, aber nur
auf Feeds wäre. Für all diese Zwecke ist lichkeit in der ein Parameter, in diesem in geringer Auflösung, während die Mo-
besonders ein Echtzeit-Spektrum gut Fall der Pegel, in Farbe kodiert wird. Ein delle Gifted und Desired das Spektrum
geeignet, in welchem die Bildwiederhol- Wasserfall-Diagramm zeigt daher in der in hohe Auflösung darstellen, diese aber
rate weit unter einer Sekunde beträgt. X-Achse die Frequenz, in der Y-Achse nur langsam aufbauen können.
Kein Wunder also, dass in den letzten die Zeit und in einer Farbgradierung Weiterhin verfügen diese 8dtek Mess-
Monaten immer mehr Messgeräte mit den Pegel. Zeile für Zeile wird das Was- geräte über einen Video-Ausgang an, an
Spektrum-Analysatoren auf dem Markt serfall-Diagramm von oben nach unten welchem das Spektrum als Composite-
■ Bild 1: Zum Experimentieren standenuns die drei Messgeräte Desired,
Xtra-S und Gifted des Hersteller 8dtek zur Verfügung
1
234 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com
3. 2 6
Video abgriffen werden kann. Es bot gewählt, dann entspricht jede Zeile des
sich daher an, das Video-Signal am PC Wasserfall-Diagramms einer Spektrum-
mit einer Videokarte zu digitalisieren Messung nach jeweils 10 Minuten. Da-
und die Messwerte des Spektrums durch durch kann man z.B. 24 Stunden lang
eine Bildanalyse zu extrahieren, um es den kompletten Frequenzraum eines
anschließend weiter zu verarbeiten. Satelliten dokumentieren und erkennt
Dazu wird ein Videograbber benö- an den Farben, ob und wo es Schwan-
tigt: ein Adapter der das analoge Video kungen im Signalpegel der gesamten
Signal digitalisiert und dem Betriebs- Frequenzspanne gab.
system zur Verfügung stellt. Prinzipiell Durch die intensive Auseinanderset-
eignet sich dafür jede TV-Karte oder zung mit den 8dtek Messgeräten Xtra-
3 USB-Adapter. Letztere werden oftmals S, Giftet und Desired, wuchs der Res-
zusammen mit Video-Editoren zur Digi- pekt vor diesen kleinen Messgeräten.
talisierung von VHS Videokassetten an- Es ist erstaunlich wie viele Funktionen
geboten. Ganz billig kann man sich bei dann wieder ab. Da dies in Abhängig- räte daher nicht geeignet, ein Wasser- in so wenig Raum passen. Beeindru-
eBay den „EasyCap“-Adapter kaufen. keit der Zeit dargestellt wird und weil fall-Diagramm darzustellen, in dem die ckend ist auch die enorme Akkureser-
Mit Versand aus Hongkong konnte die- man den aktuellen Wert mit vorherigen Ausrichtung oder Drehung einer Satel- ve, die den autonomen Betrieb über
ser für ca. 5 Euro gekauft werden (siehe Werten vergleichen kann, war es ein litenantenne dokumentiert werden soll.
Bild 2: Dieser EasyCAP Videograbber
Bild 2)! Kinderspiel, die bestmögliche Ausrich- Dafür sind diese beiden Modelle ide- wurde bei eBay für ca. 5 Euro gekauft
Für unser Experiment programmier- tung zu finden. Im unteren Bildbereich al für Langzeit-Messungen. Hier geht Bild 3: Das Wasserfall-Diagramm zeigt
ten wir nun eine Software, die das erkennt man deutlich wie stark der Sig- es darum zu dokumentieren, ob und die Drehung einer motorisierten Antenne,
Spektrum über den Videograbber ab- nalpegel nun ist. warum ein Signal sporadische Fehler von 30.0W bis 45.0E. Deutlich zu erkennen
sind alle dazwischen liegenden Satelliten.
greift, analysiert und extrahiert, um es Für Echtzeit-Messung eignet sich der aufweist. Bild 6 zeigt eine solche Lang-
Bild 4: Fine-Tuning der Ausrichtung auf
anschließend als Wasserfall-Diagramm 8dtek Xtra-S hervorragend, da das zeitmessung zweier Transponder auf HISPASAT 30.0W.
darzustellen. Die Resultate sprechen für Spektrum in diesem Messgerät wirklich HISPASAT. Es wurden in diesem Beispiel Bild 5: Langzeitmessung des Satelliten
sich: obwohl in Visual Basic .Net pro- schnell aufgebaut wird. Leider verfügt keine Fehler aufgezeigt, da das Bild eine ASTRA 19.2E mit dem Desired. Hier
das Gerät, wie in den Bildern 3 und 4 Messung über einen kurzen Zeitraum kommt die höhere Auflösung dieses
grammiert, sind die Ergebnisse selbst Gerätes voll zur Geltung
auf einem EeePC mit Atom-CPU schnell zu erkennen ist, über eine recht geringe von ca. 1 Minute darstellt. Die Software
Bild 6: Langzeit-Überwachung zweier
4 genug, um das Wasserfall-Diagramm in Auflösung des Spektrums. erlaubt es aber, Messungen über einen Transponder
Echtzeit darzustellen. 8dtek hat in seinen Gifted und Desi- viel größeren Zeitraum durchzuführen. Bild 7: Versuchsaufbau mit kleiner
Die Software wird den TELE-satellite red Modellen eine höhere Auflösung des Dazu muss statt „Realtime“ ein Zeitwert Drehanlage. Diese wurde mangels
DiSEqC-1.2 Unterstützung vom Xtra-s
Lesern gratis zum Download angeboten Spektrums bevorzugt, auf Kosten der zwischen 1 Sekunde und 10 Minuten direkt mit dem am Motor vorhandenen
(www.TELE-satellite.com/waterfall-for- Geschwindigkeit. Leider sind diese Ge- gewählt werden. Wird z.B. 10 Minuten Knopf gedreht
8dtek.zip), damit jeder Besitzer eines
der genannten 8dtek Messgeräte selber
mit dem Wasserfall-Diagramm spielen
kann.
Erstaunlich ist auf jeden Fall, wie
nützlich das Wasserfall-Diagramm ist:
schon nach kurzer Einarbeitung er-
schließen sich viele Möglichkeiten, die-
se neue Funktion sinnvoll zu nutzen.
Bild 3 zeigt, wie sich unsere Testanlage
von HISPASAT 30.0W auf INTELSAT12
45.0E dreht. Im Wasserfall-Diagramm
5 erscheinen deutlich alle angefahrenen
Satelliten, so dass auf einfache Weise
überprüft werden kann, ob alle emp-
fangbaren Satelliten auch schon im Re-
ceiver eingestellt sind.
Bild 4 zeigt eine andere Anwendung
für das Wasserfall-Diagramm. Hier wird
die Ausrichtung der Antenne (in diesem
Fall HISPASAT 30.0W) maximiert. Mit
der Spektrum-Darstellung kann man
mit Hilfe der Spitzenwert-Funktion zwar
auch die Ausrichtung optimieren, doch
bei weitem nicht so einfach wie im Was-
serfall-Diagramm. Von oben nach unten
gesehen: die blass-roten Farben zeigen
einen mittelmäßigen Empfang von HIS-
PASAT. Die Antenne wurde nun langsam
in Richtung Ost gedreht und man er-
kennt, wie sich das Signal verschlech-
tert. Daher wurde in entgegengesetzter
Richtung gedreht. Das Signal wird stär-
ker, erreicht einen Spitzenwert und fällt 7
236 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 12-01/2012 — www.TELE-satellite.com www.TELE-satellite.com — 12-01/2012 — TELE-satellite International — The World‘s Largest Digital TV Trade Magazine 237
4. 3-4 Stunden ermöglichte. Wer nun auf grabber aus. Oftmals erscheint hier, be- Modus konfiguriert ist, sondern in NTSC
den Geschmack gekommen ist, der lade sonders bei Laptops, auch die Webcam oder SECAM. Hierzu müssen Sie die
sich unsere Software vom TELE-satelli- zur Auswahl. zum Videograbber gehörende Applikati-
te Server herunter: www.TELE-satellite. Anschließend muss das Video-Format on starten und den PAL-Modus auswäh-
com/waterfall-for-8dtek.zip Außerdem ausgewählt werden (siehe Bild 9). len. Schließlich wählen Sie das vorhan-
benötigt man natürlich ein 8dtek Mess- Das Fenster zeigt je nach TV Karte dene 8dtek-Modell aus (siehe Bild 10).
gerät sowie eine TV Karte oder ein USB- oder Videograbber verschiedene Optio- Drücken Sie nun auf START, um das
Videograbber. Nachdem die Software nen an. Ganz wichtig ist hier, dass eine Wasserfall-Diagramm zu starten. Durch
gestartet ist, müssen Sie unter Setup Auflösung von 720x576 Pixel (also volle die Implementierung der Videofunk-
als erstes die Video-Quelle auswählen PAL Auflösung)eingestellt wird. Eine an- tionen müssen Sie auf STOP drücken,
(siehe Bild 8). dere Auflösung wird von der Software wenn Sie das Bild mittels PRTSC kopie-
In dem Fenster, das sich öffnet, wäh- nicht unterstützt. Manchmal kommt es ren möchten.
len Sie die TV Karte oder den Video- vor, dass ein Videograbber nicht im PAL- Viel Spaß beim experimentieren!
8 9
10 Bild 8: Auswahl der
Video-Quelle
Bild 9: Auswahl des
Video-Formates
Bild 10: Auswahl des
8dtek-Modells
Bild 11: Zweiter
Versuchsaufbau, diesmal
mit einem Netbook
und dem Desired.
Hier wurden Test zur
Langzeitmessung
durchgeführt
11
