1. CITRIX VDI-in-a-BOX
Desktop Virtualization
André Stutz
BCD-SINTRAG AG

2. A world where
people can work
and play from
anywhere

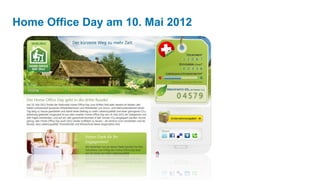

3. Home Office Day am 10. Mai 2012

4. Das Jahr 2014

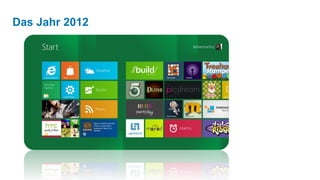

5. Das Jahr 2012

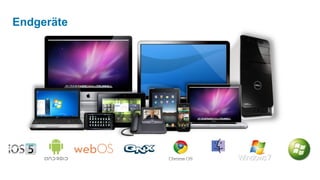

6. Endgeräte

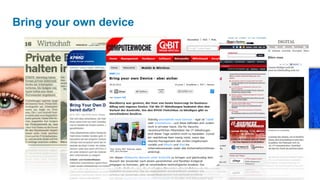

7. Bring your own device

8. PC Era
Cloud Era

9. Zeit zur Erneuerung der Desktop-Infrastruktur!!

10. IGNORIEREN? BEGRÜSSEN
Widersetzen? ZULASSEN
Wie sollen wir reagieren?

11. CITRIX VDI-in-a-BOX

12. VDI-in-a-Box Historie
• Kaviza
• gegründet im Jahr 2008
• Firmensitz in Cupertino, Kalifornien
• Erste Version von VDI-in-a-Box im Jan 2009
• Zahlreiche Kunden weltweit
• mit Awards ausgezeichnete Lösung für kleine und mittlere Unternehmen
• Mission: VDI kostengünstig und einfach machen
• Übernommen von Citrix Systems im Jahr 2011
• Jetzt die Citrix-Lösung für einfache VDI-Umgebungen
• Citrix VDI-in-a-Box 5 im Oktober 2011 vorgestellt

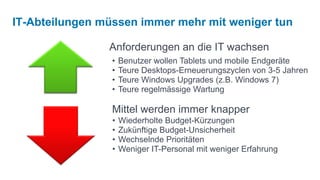

13. IT-Abteilungen müssen immer mehr mit weniger tun
Anforderungen an die IT wachsen
• Benutzer wollen Tablets und mobile Endgeräte
• Teure Desktops-Erneuerungszyclen von 3-5 Jahren
• Teure Windows Upgrades (z.B. Windows 7)
• Teure regelmässige Wartung
Mittel werden immer knapper
• Wiederholte Budget-Kürzungen
• Zukünftige Budget-Unsicherheit
• Wechselnde Prioritäten
• Weniger IT-Personal mit weniger Erfahrung

14. Traditionelle
Desktops
Komplex| Unflexibel | Schwer abzusichern
Begrenzte Arbeitsplatz-Flexibilität
Sicherheitsanforderungen
schränken Mobilität und
Endgerätewahl ein
Anpassungen und Änderungen
können Tage dauern
Austausch von Endgeräten führt zu
längeren Unterbrechungen

15. Alles eng
miteinander Traditionelle
verknüpft & lokal Management-Tools &
installiert -Prozesse
User
Profile • Installation von Applikationen, 1. Kauf 8. Entsorgen
Apps Patches & Updates
Desktop OS 2. Imaging 7. Backup
Hardware
• Backups der Daten, Verschlüsseln
und Absichern 3. Absichern 6. Wartung
• Neue Hardware alle 3 Jahre
4. Deployment 5. Monitoring

16. Virtuelle Desktops
Einfacher | Schneller | Sicherer
Jederzeit, überall, mit jedem
Endgerät arbeiten
Die neuesten mobilen Endgeräte
nutzen
Schnelle Anpassung an neue
Anforderungen
Die Transformation des Desktop
Computing

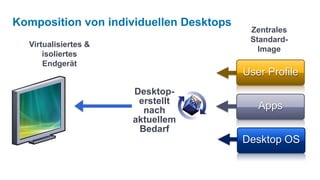

17. Komposition von individuellen Desktops
Zentrales
Standard-
Virtualisiertes &
isoliertes
Endgerät
User Profile
Desktop-
erstellt
nach Apps
aktuellem
Bedarf
Desktop OS

18. Desktops und
Applikationen as-a-Service

19. PC-Management ist teuer und manuell
Traditioneller PC
• Anschaffungkosten: ~CHF 750
• Wartungskosten/Jahr: ~CHF 2,000
 Kostengünstig
 3-5x der Kosten für Management
 Nicht sicher
 Energie: CHF125/Jahr/PC
 20+ Stunden Wartung/PC/Jahr

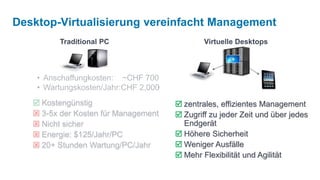

20. Desktop-Virtualisierung vereinfacht Management
Traditional PC Virtuelle Desktops
• Anschaffungkosten: ~CHF 700
• Wartungskosten/Jahr:CHF 2,000
 Kostengünstig  zentrales, effizientes Management
 3-5x der Kosten für Management  Zugriff zu jeder Zeit und über jedes
 Nicht sicher Endgerät
 Energie: $125/Jahr/PC  Höhere Sicherheit
 20+ Stunden Wartung/PC/Jahr  Weniger Ausfälle
 Mehr Flexibilität und Agilität

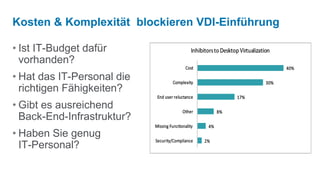

21. Kosten & Komplexität blockieren VDI-Einführung
• Ist IT-Budget dafür
vorhanden?
• Hat das IT-Personal die
richtigen Fähigkeiten?
• Gibt es ausreichend
Back-End-Infrastruktur?
• Haben Sie genug
IT-Personal?

22. Citrix-Lösungen für virtuelle
Desktops

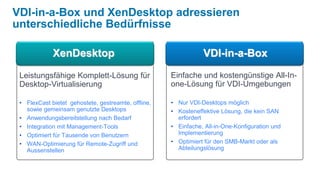

23. VDI-in-a-Box und XenDesktop adressieren
unterschiedliche Bedürfnisse
XenDesktop VDI-in-a-Box
Leistungsfähige Komplett-Lösung für Einfache und kostengünstige All-In-
Desktop-Virtualisierung one-Lösung für VDI-Umgebungen
• FlexCast bietet gehostete, gestreamte, offline, • Nur VDI-Desktops möglich
sowie gemeinsam genutzte Desktops • Kosteneffektive Lösung, die kein SAN
• Anwendungsbereitstellung nach Bedarf erfordert
• Integration mit Management-Tools • Einfache, All-in-One-Konfiguration und
• Optimiert für Tausende von Benutzern Implementierung
• WAN-Optimierung für Remote-Zugriff und • Optimiert für den SMB-Markt oder als
Aussenstellen Abteilungslösung

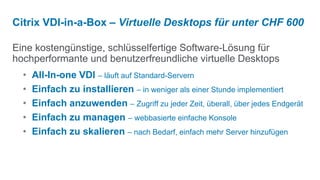

24. Citrix VDI-in-a-Box – Virtuelle Desktops für unter CHF 600
Eine kostengünstige, schlüsselfertige Software-Lösung für
hochperformante und benutzerfreundliche virtuelle Desktops
• All-In-one VDI – läuft auf Standard-Servern
• Einfach zu installieren – in weniger als einer Stunde implementiert
• Einfach anzuwenden – Zugriff zu jeder Zeit, überall, über jedes Endgerät
• Einfach zu managen – webbasierte einfache Konsole
• Einfach zu skalieren – nach Bedarf, einfach mehr Server hinzufügen

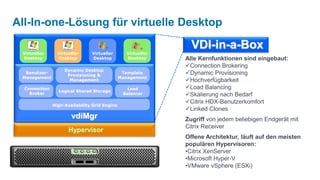

25. All-In-one-Lösung für virtuelle Desktop
VDI-in-a-Box
Virtueller Virtueller Virtueller Virtueller
Desktop Desktop Desktop Desktop Alle Kernfunktionen sind eingebaut:
Connection Brokering
Dynamic Desktop
Benutzer-
Provisioning &
Template Dynamic Provisioning
Management Management
Management Hochverfügbarkeit
Connection Load Load Balancing
Logical Shared Storage
Broker Balancer Skalierung nach Bedarf
Citrix HDX-Benutzerkomfort
High-Availability Grid Engine
Linked Clones
vdiMgr Zugriff von jedem beliebigen Endgerät mit
Citrix Receiver
Hypervisor
Offene Architektur, läuft auf den meisten
populären Hypervisoren:
•Citrix XenServer
•Microsoft Hyper-V
•VMware vSphere (ESXi)

26. Eliminiert 60% der Infrastruktur
• Datacenter infrastructure • Windows infrastructure
• Multiple components • Commodity servers
• Many different IT skillsets • Windows Admin
• Systems Integration • All-in-one, built-in

27. VDI-in-a-Box definiert Einfachheit und Stärke neu
VDI-in-a-Box 5
•All-In-One-Design
Robuster und sicherer
Sogar einfacher – mehr Wizards
•Wizard-gesteuertes Benutzeroberfläche
•XP & Win7 Desktops
•Citrix HDX
Citrix HDX 5.5
•Zugriff über
• Citrix Access Gateway
• Citrix User Profile Manager
•Läuft auf vSphere4, XS 5.6 SP2
Hyper-V und vSphere (ESXi) 5 Unterstützung

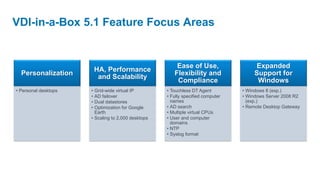

28. VDI-in-a-Box 5.1 Feature Focus Areas
Ease of Use, Expanded
HA, Performance
Personalization Flexibility and Support for
and Scalability
Compliance Windows
• Personal desktops • Grid-wide virtual IP • Touchless DT Agent • Windows 8 (exp.)
• AD failover • Fully specified computer • Windows Server 2008 R2
• Dual datastores names (exp.)
• Optimization for Google • AD search • Remote Desktop Gateway
Earth • Multiple virtual CPUs
• Scaling to 2,000 desktops • User and computer
domains
• NTP
• Syslog format

29. Personal Virtual Desktops
Pooled and Personal desktops that cost less than PCs
Personal desktops
PVD contains Personal virtual desktops
 Golden image + Personal vDisk • User installed
Applications
• User Data
Enables full user • User Preferences
PVD
personalization while
leveraging a common
golden image
Business Benefit
Pooled desktops
Pooled desktops
• Reduce management overhead by Golden image
supporting personal and pooled desktops
from a few golden images
• Eliminate 60% of image storage costs It’s all about simple management
with personalized desktops that use
single instance management

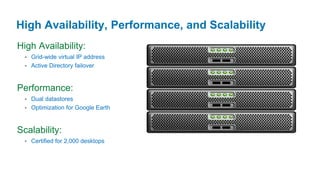

30. High Availability, Performance, and Scalability
High Availability:
 Grid-wide virtual IP address
 Active Directory failover
Performance:
 Dual datastores
 Optimization for Google Earth
Scalability:
 Certified for 2,000 desktops

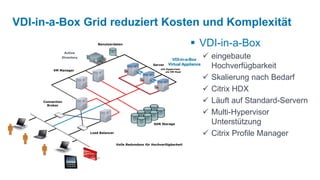

31. VDI-in-a-Box Grid reduziert Kosten und Komplexität
Benutzerdaten  VDI-in-a-Box
Active
Directory
VDI-in-a-Box
 eingebaute
VM Manager
Server Virtual Appliance
mit Hypervisor
Hochverfügbarkeit
als VM Host
 Skalierung nach Bedarf
 Citrix HDX
Connection
Broker
 Läuft auf Standard-Servern
 Multi-Hypervisor
SAN Storage Unterstützung
Load Balancer
 Citrix Profile Manager
Volle Redundanz für Hochverfügbarkeit

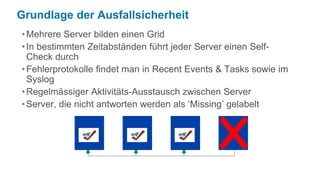

32. Grundlage der Ausfallsicherheit
• Mehrere Server bilden einen Grid
• In bestimmten Zeitabständen führt jeder Server einen Self-
Check durch
• Fehlerprotokolle findet man in Recent Events & Tasks sowie im
Syslog
• Regelmässiger Aktivitäts-Ausstausch zwischen Server
• Server, die nicht antworten werden als ‘Missing’ gelabelt

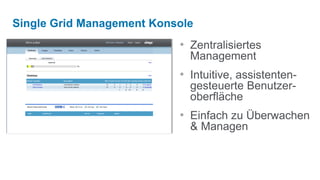

33. Single Grid Management Konsole
• Zentralisiertes
Management
• Intuitive, assistenten-
gesteuerte Benutzer-
oberfläche
• Einfach zu Überwachen
& Managen

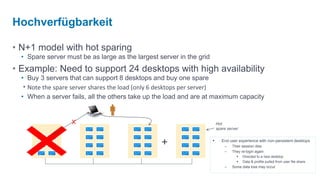

34. Hochverfügbarkeit
• N+1 model with hot sparing
• Spare server must be as large as the largest server in the grid
• Example: Need to support 24 desktops with high availability
• Buy 3 servers that can support 8 desktops and buy one spare
• Note the spare server shares the load (only 6 desktops per server)
• When a server fails, all the others take up the load and are at maximum capacity
X Hot
spare server
+  End user experience with non-persistent desktops
– Their session dies
– They re-login again
 Directed to a new desktop
 Data & profile pulled from user file share
– Some data loss may occur

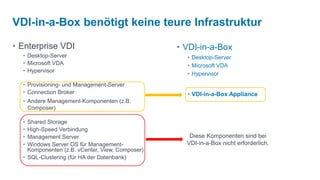

35. VDI-in-a-Box benötigt keine teure Infrastruktur
• Enterprise VDI • VDI-in-a-Box
• Desktop-Server • Desktop-Server
• Microsoft VDA • Microsoft VDA
• Hypervisor
• Hypervisor
• Provisioning- und Management-Server
• Connection Broker • VDI-in-a-Box Appliance
• Andere Management-Komponenten (z.B.
Composer)
• Shared Storage
• High-Speed Verbindung
• Management Server Diese Komponenten sind bei
• Windows Server OS für Management- VDI-in-a-Box nicht erforderlich.
Komponenten (z.B. vCenter, View, Composer)
• SQL-Clustering (für HA der Datenbank)

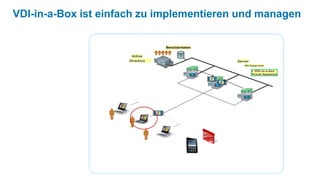

36. VDI-in-a-Box ist einfach zu implementieren und managen
Install
Hypervisor
Benutzerdaten
Import VDI-in-a-
Box Appliance Active
Directory Server
Mit Hypervisor
Import Image + VDI-in-a-box
Virtual Appliance
Configure
Templates
Assign User
Accounts
READY!
Install additional
Servers
Point to 1st
Server
READY!

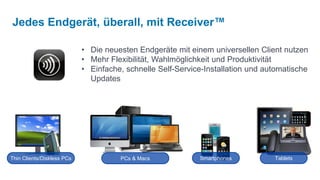

37. Jedes Endgerät, überall, mit Receiver™
• Die neuesten Endgeräte mit einem universellen Client nutzen
• Mehr Flexibilität, Wahlmöglichkeit und Produktivität
• Einfache, schnelle Self-Service-Installation und automatische
Updates
Thin Clients/Diskless PCs PCs & Macs Smartphones Tablets

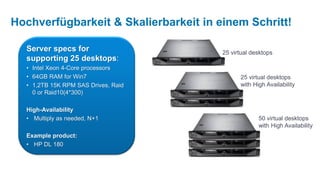

38. Hochverfügbarkeit & Skalierbarkeit in einem Schritt!
Server specs for 25 virtual desktops
supporting 25 desktops:
• Intel Xeon 4-Core processors
• 64GB RAM for Win7 25 virtual desktops
• 1,2TB 15K RPM SAS Drives, Raid with High Availability
0 or Raid10(4*300)
High-Availability
• Multiply as needed, N+1 50 virtual desktops
with High Availability
Example product:
• HP DL 180

39. VDI-in-a-Box – Virtuelle Desktops für weniger als PCs
• Materialkosten unter CHF 450/desktop
• 25 concurrent users mit Citrix SA
25 Users
A B
A. Beispiel mit XenServer oder MSFT
Hyper-V als Hypervisor, und der Component Extended Price
Kunde hat Microsoft Software Server with DAS CHF 4800 CHF 4800
Assurance (beinhaltet VDA Hypervisor license CHF 0 CHF 0
Lizenzen). VDI-in-a-Box license CHF 5750 CHF 5750
Microsoft VDA license CHF 0 CHF 4200
B. Beispiel mit XenServer oder MSFT TOTAL COST CHF 10550 CHF 14750
Hyper-V als Hypervisor, und der
Kunde hat keine Microsoft Software Cost per user CHF 422 CHF 590
Assurance.

40. Hochverfügbarkeit & Skalierbarkeit in einem Schritt!
Server specs for 30 virtual desktops
supporting 30 desktops:
• Intel Xeon 6-Core processors
• 60GB RAM for Win7 30 virtual desktops
• 730 15K RPM SAS Drives, Raid 0 with High Availability
or Raid10(5*146)
High-Availability
• Multiply as needed, N+1 60 virtual desktops
with High Availability
Example product:
• HP ProLiant DL380 G7 E5649

41. VDI-in-a-Box – Virtuelle Desktops für weniger als PCs
• Materialkosten unter CHF 450/desktop
• 30 concurrent users mit Citrix SA
30 Users
A. Beispiel mit XenServer oder MSFT A B
Hyper-V als Hypervisor, und der Kunde Component Extended Price
hat Microsoft Software Assurance Server with DAS CHF 6100 CHF 6100
(beinhaltet VDA Lizenzen).
Hypervisor license CHF 0 CHF 0
VDI-in-a-Box license CHF 6900 CHF6900
Microsoft VDA license CHF 0 CHF 5040
B. Beispiel mit XenServer oder MSFT
Hyper-V als Hypervisor, und der Kunde TOTAL COST CHF13000 CHF 18040
hat keine Microsoft Software Cost per user CHF 433 CHF 601
Assurance.

42. Hochverfügbarkeit & Skalierbarkeit in einem Schritt!
Server specs for 50 virtual desktops
supporting 50 desktops:
• Dual Intel Xeon 6-Core processors
• 112GB RAM for Win7 50 virtual desktops
• 876 GB 15K RPM SAS Drives, with High Availability
Raid 0 or Raid10(6x146)
High-Availability
• Multiply as needed, N+1 50 virtual desktops
with High Availability
Example product:
• HP ProLiant DL380 G7 E5649

43. VDI-in-a-Box – Virtuelle Desktops für weniger als PCs
• Materialkosten unter CHF 450/desktop
• 50 concurrent users mit Citrix SA
50 Users
A. Beispiel mit XenServer oder MSFT A B
Hyper-V als Hypervisor, und der Kunde Component Extended Price
hat Microsoft Software Assurance Server with DAS CHF 9900 CHF 9900
(beinhaltet VDA Lizenzen).
Hypervisor license CHF 0 CHF 0
VDI-in-a-Box license CHF 11500 CHF11500
Microsoft VDA license CHF 0 CHF 8400
B. Beispiel mit XenServer oder MSFT
Hyper-V als Hypervisor, und der Kunde TOTAL COST CHF 21400 CHF 29800
hat keine Microsoft Software Cost per user CHF 428 CHF 596
Assurance.

44. VDI-in-a-Box – keine Mehrkosten bei Skalierung
• < CHF 600/desktop, egal wie viele Desktops hinzugefügt werden
 Beide Beispiele mit 30 und 90 30 Users 90 Users
Component Extended Price
zeitgleichen Benutzern mit
Server with DAS CHF 6100 CHF 18300
XenServer oder MSFT Hyper-V Hypervisor license CHF 0 CHF 0
als Hypervisor, und der Kunde VDI-in-a-Box license CHF 6900 CHF 20700
hat Microsoft Software Microsoft VDA license CHF 5040 CHF 15120
Assurance. TOTAL COST CHF 18040 CHF 54120
Cost per user CHF 600 CHF 600

45. Mögliche Einsatzfälle

• Windows – Migration
• Austausch von PCs
• Upgrade der Terminal Services
• Bring-Your-Own (BYO) Programme
• Labs, Schulungsräume
• Remote-Zugriff
• Aussenstellen/Abteilungen

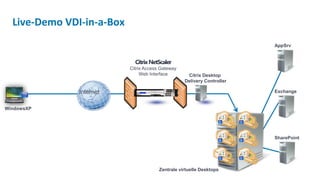

46. Live-Demo VDI-in-a-Box
AppSrv
Citrix Access Gateway
Web Interface Citrix Desktop
Delivery Controller
Internet Exchange
WindowsXP
SharePoint
Zentrale virtuelle Desktops

47. Live Demo
