Oracle Database Appliance, DOAG Regio Berlin Brandenburg, Juni 2012
- 1. Oracle Database Appliance Ileana Someşan, Systemberaterin ORACLE Deutschland 1 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

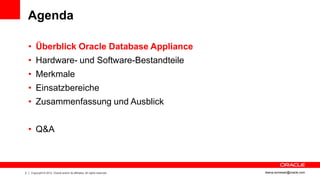

- 2. Agenda • Überblick Oracle Database Appliance • Hardware- und Software-Bestandteile • Merkmale • Einsatzbereiche • Zusammenfassung und Ausblick • Q&A 2 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com
- 3. Geschäftskritische Anwendungen undDaten Erfordern hochverfügbare Datenbanklösungen Komplex Erfordern spezielles Fehleranfällig Know-how HW- und SW-Komponenten, System-, Storage-, Netzwerk- und Viele Integration Datenbankadministration Supportansprechpartner 3 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

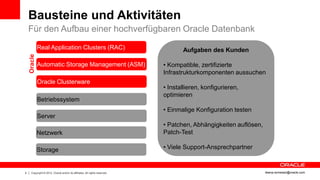

- 4. Bausteine und Aktivitäten Für den Aufbau einer hochverfügbaren Oracle Datenbank Real Application Clusters (RAC) Aufgaben des Kunden Oracle Automatic Storage Management (ASM) • Kompatible, zertifizierte Infrastrukturkomponenten aussuchen Oracle Clusterware • Installieren, konfigurieren, optimieren Betriebssystem • Einmalige Konfiguration testen Server • Patchen, Abhängigkeiten auflösen, Netzwerk Patch-Test Storage • Viele Support-Ansprechpartner 4 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

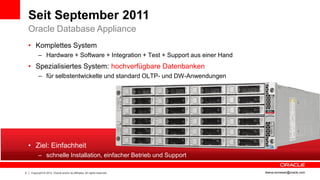

- 5. Seit September 2011 Oracle Database Appliance • Komplettes System – Hardware + Software + Integration + Test + Support aus einer Hand • Spezialisiertes System: hochverfügbare Datenbanken – für selbstentwickelte und standard OLTP- und DW-Anwendungen • Ziel: Einfachheit – schnelle Installation, einfacher Betrieb und Support 5 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

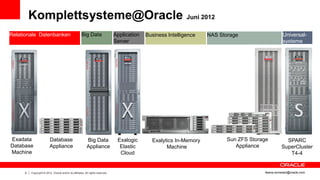

- 6. Komplettsysteme@Oracle Juni 2012 RelationaleDatenbanken Big Data Application Business Intelligence NAS Storage Universal- Server systeme Exadata Database Big Data Exalogic Exalytics In-Memory Sun ZFS Storage SPARC Database Appliance Appliance Elastic Machine Appliance SuperCluster Machine Cloud T4-4 6 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

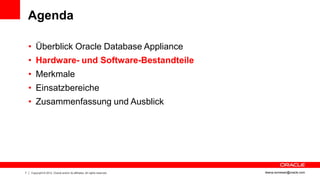

- 7. Agenda • Überblick Oracle Database Appliance • Hardware- und Software-Bestandteile • Merkmale • Einsatzbereiche • Zusammenfassung und Ausblick 7 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com
- 8. Ausfallsichere Hardware • 2Serverknoten mit jeweils 2 CPUs • Internes Netzwerk Intel Xeon X5675 6-Core 3.06 GHz – Redundantes 1 GbE Interconnect für die – 24 Kerne Clusterkommunikation – 192 GB Hauptspeicher • Externe Netzwerkschnittstellen: 1GbE, 10 GbE – Lokale, bootfähige SATA -Platten RAID 1 • Redundante Server, Festplatten, Netzwerk, • Shared Storage Netzteile, Lüfter – 20 HDD • 12 TB dreifach gespiegelt 4 TB nutzbar • Für Nutzdaten und Backups – 4 SSD • 292 GB dreifach gespiegelt 4U • Flash-Speicher für Redo Logs Performance – Verwaltet und gespiegelt mit ASM Vorderseite 8 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

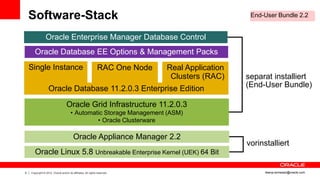

- 9. Software-Stack End-User Bundle 2.2 Oracle Enterprise Manager Database Control Oracle Database EE Options & Management Packs Single Instance RAC One Node Real Application Clusters (RAC) separat installiert Oracle Database 11.2.0.3 Enterprise Edition (End-User Bundle) Oracle Grid Infrastructure 11.2.0.3 • Automatic Storage Management (ASM) • Oracle Clusterware Oracle Appliance Manager 2.2 vorinstalliert Oracle Linux 5.8 Unbreakable Enterprise Kernel (UEK) 64 Bit 9 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

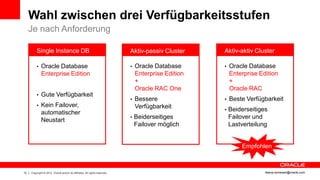

- 10. Wahl zwischen dreiVerfügbarkeitsstufen Je nach Anforderung Single Instance DB Aktiv-passiv Cluster Aktiv-aktiv Cluster • Oracle Database • Oracle Database • Oracle Database Enterprise Edition Enterprise Edition Enterprise Edition + + Oracle RAC One Oracle RAC • Gute Verfügbarkeit • Bessere • Beste Verfügbarkeit • Kein Failover, Verfügbarkeit • Beiderseitiges automatischer • Beiderseitiges Failover und Neustart Failover möglich Lastverteilung Empfohlen 10 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

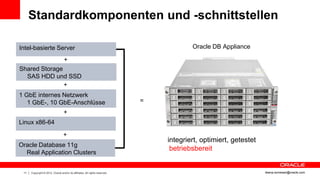

- 11. Standardkomponenten und -schnittstellen Intel-basierteServer Oracle DB Appliance + Shared Storage SAS HDD und SSD + 1 GbE internes Netzwerk 1 GbE-, 10 GbE-Anschlüsse = + Linux x86-64 + integriert, optimiert, getestet Oracle Database 11g betriebsbereit Real Application Clusters 11 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

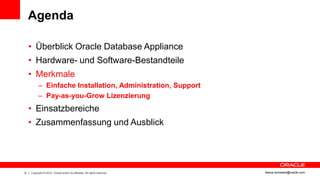

- 12. Agenda • Überblick Oracle Database Appliance • Hardware- und Software-Bestandteile • Merkmale – Einfache Installation, Administration, Support – Pay-as-you-Grow Lizenzierung • Einsatzbereiche • Zusammenfassung und Ausblick 12 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

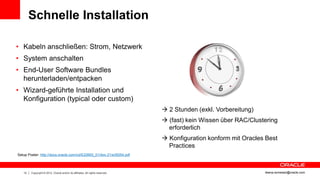

- 13. Schnelle Installation • Kabelnanschließen: Strom, Netzwerk • System anschalten • End-User Software Bundles herunterladen/entpacken • Wizard-geführte Installation und Konfiguration (typical oder custom) 2 Stunden (exkl. Vorbereitung) (fast) kein Wissen über RAC/Clustering erforderlich Konfiguration konform mit Oracles Best Practices Setup Poster: http://docs.oracle.com/cd/E22693_01/doc.21/e35554.pdf 13 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

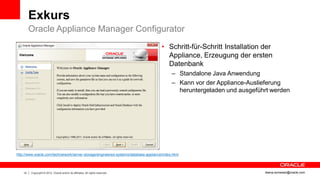

- 14. Exkurs Oracle Appliance Manager Configurator • Schritt-für-Schritt Installation der Appliance, Erzeugung der ersten Datenbank – Standalone Java Anwendung – Kann vor der Appliance-Auslieferung heruntergeladen und ausgeführt werden http://www.oracle.com/technetwork/server-storage/engineered-systems/database-appliance/index.html 14 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

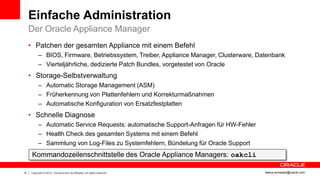

- 15. Einfache Administration Der Oracle Appliance Manager • Patchen der gesamten Appliance mit einem Befehl – BIOS, Firmware, Betriebssystem, Treiber, Appliance Manager, Clusterware, Datenbank – Vierteljährliche, dedizierte Patch Bundles, vorgetestet von Oracle • Storage-Selbstverwaltung – Automatic Storage Management (ASM) – Früherkennung von Plattenfehlern und Korrekturmaßnahmen – Automatische Konfiguration von Ersatzfestplatten • Schnelle Diagnose – Automatic Service Requests: automatische Support-Anfragen für HW-Fehler – Health Check des gesamten Systems mit einem Befehl – Sammlung von Log-Files zu Systemfehlern, Bündelung für Oracle Support Kommandozeilenschnittstelle des Oracle Appliance Managers: oakcli 15 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

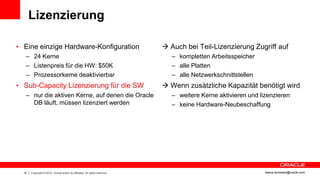

- 16. Lizenzierung • Eine einzigeHardware-Konfiguration Auch bei Teil-Lizenzierung Zugriff auf – 24 Kerne – kompletten Arbeitsspeicher – Listenpreis für die HW: $50K – alle Platten – Prozessorkerne deaktivierbar – alle Netzwerkschnittstellen • Sub-Capacity Lizenzierung für die SW Wenn zusätzliche Kapazität benötigt wird – nur die aktiven Kerne, auf denen die Oracle – weitere Kerne aktivieren und lizenzieren DB läuft, müssen lizenziert werden – keine Hardware-Neubeschaffung 16 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

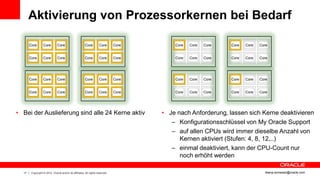

- 17. Aktivierung von Prozessorkernenbei Bedarf Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core Core • Bei der Auslieferung sind alle 24 Kerne aktiv • Je nach Anforderung, lassen sich Kerne deaktivieren – Konfigurationsschlüssel von My Oracle Support – auf allen CPUs wird immer dieselbe Anzahl von Kernen aktiviert (Stufen: 4, 8, 12,..) – einmal deaktiviert, kann der CPU-Count nur noch erhöht werden 17 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

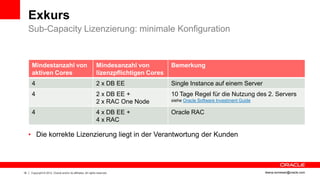

- 18. Exkurs Sub-Capacity Lizenzierung: minimale Konfiguration Mindestanzahl von Mindesanzahl von Bemerkung aktiven Cores lizenzpflichtigen Cores 4 2 x DB EE Single Instance auf einem Server • Ad 4 2 x DB EE + 10 Tage Regel für die Nutzung des 2. Servers 2 x RAC One Node siehe Oracle Software Investment Guide 4 4 x DB EE + Oracle RAC 4 x RAC • Die korrekte Lizenzierung liegt in der Verantwortung der Kunden 18 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

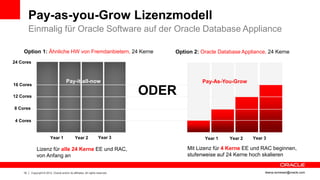

- 19. Pay-as-you-Grow Lizenzmodell Einmalig für Oracle Software auf der Oracle Database Appliance Option 1: Ähnliche HW von Fremdanbietern, 24 Kerne Option 2: Oracle Database Appliance, 24 Kerne 24 Cores Pay-it-all-now Pay-As-You-Grow 16 Cores 12 Cores ODER 8 Cores 4 Cores Year 1 Year 2 Year 3 Year 1 Year 2 Year 3 Lizenz für alle 24 Kerne EE und RAC, Mit Lizenz für 4 Kerne EE und RAC beginnen, von Anfang an stufenweise auf 24 Kerne hoch skalieren 19 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

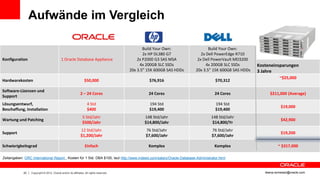

- 20. Aufwände im Vergleich Build Your Own: Build Your Own: 2x HP DL380 G7 2x Dell PowerEdge R710 Konfiguration 1 Oracle Database Appliance 2x P2000 G3 SAS MSA 2x Dell PowerVault MD3200 4x 200GB SLC SSDs 4x 200GB SLC SSDs Kosteneinsparungen 20x 3.5” 15K 600GB SAS HDDs 20x 3.5” 15K 600GB SAS HDDs 3 Jahre ~$25,000 Hardwarekosten $50,000 $76,916 $70,312 Software-Lizenzen und 2 – 24 Cores 24 Cores 24 Cores $211,000 (Average) Support Lösungsentwurf, 4 Std 194 Std 194 Std $19,000 Beschaffung, Installation $400 $19,400 $19,400 5 Std/Jahr 148 Std/Jahr 148 Std/Jahr Wartung und Patching $42,900 $500/Jahr $14,800/Jahr $14,800/Yr 12 Std/Jahr 76 Std/Jahr 76 Std/Jahr Support $19,200 $1,200/Jahr $7,600/Jahr $7,600/Jahr Schwierigkeitsgrad Einfach Komplex Komplex ~ $317,000 Zeitangaben: ORC International Report , Kosten für 1 Std. DBA $100, laut http://www.indeed.com/salary/Oracle-Database-Administrator.html 20 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

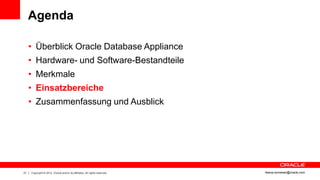

- 21. Agenda • Überblick Oracle Database Appliance • Hardware- und Software-Bestandteile • Merkmale • Einsatzbereiche • Zusammenfassung und Ausblick 21 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

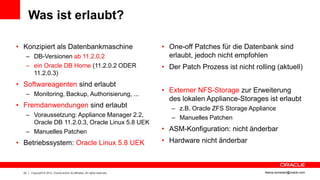

- 22. Was ist erlaubt? •Konzipiert als Datenbankmaschine • One-off Patches für die Datenbank sind – DB-Versionen ab 11.2.0.2 erlaubt, jedoch nicht empfohlen – ein Oracle DB Home (11.2.0.2 ODER • Der Patch Prozess ist nicht rolling (aktuell) 11.2.0.3) • Softwareagenten sind erlaubt • Externer NFS-Storage zur Erweiterung – Monitoring, Backup, Authorisierung, ... des lokalen Appliance-Storages ist erlaubt • Fremdanwendungen sind erlaubt – z.B. Oracle ZFS Storage Appliance – Voraussetzung: Appliance Manager 2.2, – Manuelles Patchen Oracle DB 11.2.0.3, Oracle Linux 5.8 UEK – Manuelles Patchen • ASM-Konfiguration: nicht änderbar • Betriebssystem: Oracle Linux 5.8 UEK • Hardware nicht änderbar 22 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

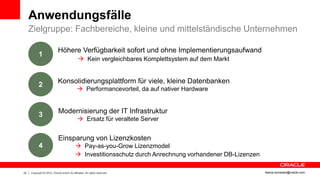

- 23. Anwendungsfälle Zielgruppe: Fachbereiche, kleine und mittelständische Unternehmen Höhere Verfügbarkeit sofort und ohne Implementierungsaufwand 1 Kein vergleichbares Komplettsystem auf dem Markt Konsolidierungsplattform für viele, kleine Datenbanken 2 Performancevorteil, da auf nativer Hardware Modernisierung der IT Infrastruktur 3 Ersatz für veraltete Server Einsparung von Lizenzkosten 4 Pay-as-you-Grow Lizenzmodel Investitionsschutz durch Anrechnung vorhandener DB-Lizenzen 23 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

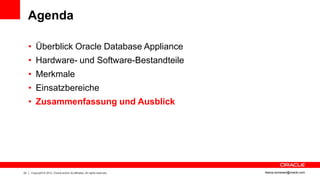

- 24. Agenda • Überblick Oracle Database Appliance • Hardware- und Software-Bestandteile • Merkmale • Einsatzbereiche • Zusammenfassung und Ausblick 24 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

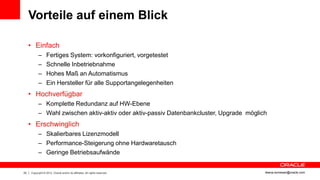

- 25. Vorteile auf einemBlick • Einfach – Fertiges System: vorkonfiguriert, vorgetestet – Schnelle Inbetriebnahme – Hohes Maß an Automatismus – Ein Hersteller für alle Supportangelegenheiten • Hochverfügbar – Komplette Redundanz auf HW-Ebene – Wahl zwischen aktiv-aktiv oder aktiv-passiv Datenbankcluster, Upgrade möglich • Erschwinglich – Skalierbares Lizenzmodell – Performance-Steigerung ohne Hardwaretausch – Geringe Betriebsaufwände 25 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

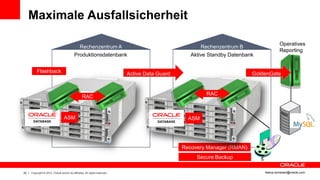

- 26. Maximale Ausfallsicherheit Operatives Rechenzentrum A Rechenzentrum B Reporting Produktionsdatenbank Aktive Standby Datenbank Flashback Active Data Guard GoldenGate RAC RAC ASM ASM Recovery Manager (RMAN) Secure Backup 26 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

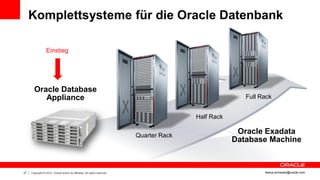

- 27. Komplettsysteme für dieOracle Datenbank Einstieg Oracle Database Appliance Full Rack Half Rack Quarter Rack Oracle Exadata Database Machine 27 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

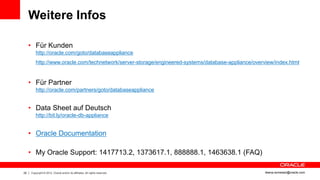

- 28. Weitere Infos • Für Kunden http://oracle.com/goto/databaseappliance http://www.oracle.com/technetwork/server-storage/engineered-systems/database-appliance/overview/index.html • Für Partner http://oracle.com/partners/goto/databaseappliance • Data Sheet auf Deutsch http://bit.ly/oracle-db-appliance • Oracle Documentation • My Oracle Support: 1417713.2, 1373617.1, 888888.1, 1463638.1 (FAQ) 28 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com

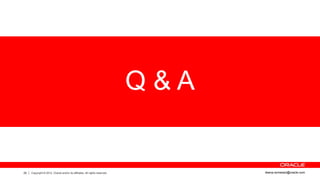

- 29. Q&A 29 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com
- 30. 30 Copyright © 2012, Oracle and/or its affiliates. All rights reserved. ileana.somesan@oracle.com
- 31. 31 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
