1. Herzlich willkommen
SIG Development
„Oracle Forms Modernisierung und
Migration “
am 05.04.2011 in Frankfurt am Main

2. Beratung Software Lösungen
Herausforderungen bei der Umstellung
von Oracle Forms nach Oracle ADF
Ulrich
Gerkmann-Bartels
Senior Consultant Oracle Technologies
ugb@team-pb.de

3. TEAM - Ihr Partner für IT
Zahlen und Fakten
 Gründung 1982
 Unternehmensgruppe Materna
1.300 Mitarbeiter –
153 Mio. Euro Umsatz in 2009
 Geschäftsführung
Michael Baranowski - Heike Käferle
 über 50 Mitarbeiter

4. Zu meiner Person
Beratung, Workshops, Projekte auf Basis der Oracle Fusion Middleware
Software Engineering 2010, DOAG SIG, DOAG Konferenz, Oracle ADF
News Session, DOAG News Artikel
Co-Moderator Oracle ADF Community
Mitglied ADF Enterprise Methodology Group
Seit 2001 beschäftigen wir uns mit dem Thema
Ulrich
Gerkmann-Bartels
Senior Consulting Oracle Technologies
ugb@team-pb.de
05.04.2 © TEAM - Ihr Partner für 4

5. Agenda
Herausforderungen
Business Logik in der Datenbank
Schnittstelle zur Middleware
Aufwandsabschätzung
Organisation der Module
Qualität
05.04.2011 © TEAM - Ihr Partner f ür IT 5

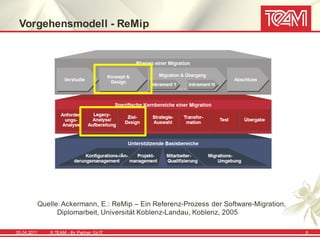

6. Vorgehensmodell - ReMip
Quelle: Ackermann, E.: ReMip – Ein Referenz-Prozess der Software-Migration,
Diplomarbeit, Universität Koblenz-Landau, Koblenz, 2005
05.04.2011 © TEAM - Ihr Partner f ür IT 6

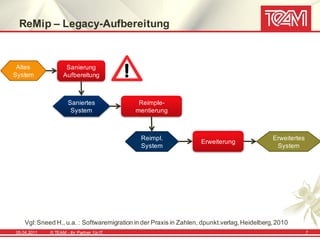

7. ReMip – Legacy-Aufbereitung
Altes Sanierung
System Aufbereitung
Saniertes Reimple-
System mentierung
Reimpl. Erweitertes
Erweiterung
System System
Vgl: Sneed H., u.a. : Softwaremigration in der Praxis in Zahlen, dpunkt.verlag, Heidelberg, 2010
05.04.2011 © TEAM - Ihr Partner f ür IT 7

8. Herausforderung: Business Logik in der
Datenbank
Wie kann ich meine Investition
in PL/SQL Code für die Zukunft
sichern ?
Kann ich Forms- und ADF-Applikationen
nebeneinander entwickeln und ?
05.04.2011 © TEAM - Ihr Partner f ür IT 8

9. 05.04.2011 © TEAM - Ihr Partner f ür IT 9

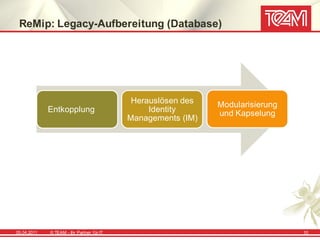

10. ReMip: Legacy-Aufbereitung (Database)
Herauslösen des Modularisierung
Entkopplung Identity und Kapselung
Managements (IM)
05.04.2011 © TEAM - Ihr Partner f ür IT 10

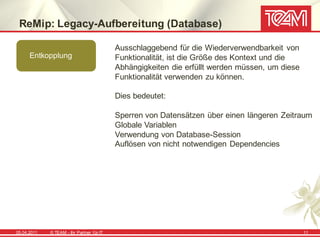

11. ReMip: Legacy-Aufbereitung (Database)
Ausschlaggebend für die Wiederverwendbarkeit von
Entkopplung Funktionalität, ist die Größe des Kontext und die
Abhängigkeiten die erfüllt werden müssen, um diese
Funktionalität verwenden zu können.
Dies bedeutet:
Sperren von Datensätzen über einen längeren Zeitraum
Globale Variablen
Verwendung von Database-Session
Auflösen von nicht notwendigen Dependencies
05.04.2011 © TEAM - Ihr Partner f ür IT 11

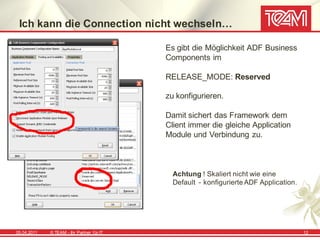

12. Ich kann die Connection nicht wechseln…
Es gibt die Möglichkeit ADF Business
Components im
RELEASE_MODE: Reserved
zu konfigurieren.
Damit sichert das Framework dem
Client immer die gleiche Application
Module und Verbindung zu.
Achtung ! Skaliert nicht wie eine
Default - konfigurierte ADF Application.
05.04.2011 © TEAM - Ihr Partner f ür IT 12

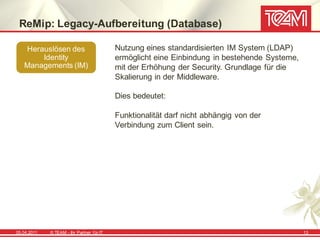

13. ReMip: Legacy-Aufbereitung (Database)
Herauslösen des Nutzung eines standardisierten IM System (LDAP)
Identity ermöglicht eine Einbindung in bestehende Systeme,
Managements (IM) mit der Erhöhung der Security. Grundlage für die
Skalierung in der Middleware.
Dies bedeutet:
Funktionalität darf nicht abhängig von der
Verbindung zum Client sein.
05.04.2011 © TEAM - Ihr Partner f ür IT 13

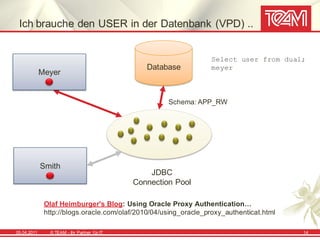

14. Ich brauche den USER in der Datenbank (VPD) ..
Select user from dual;
Database meyer
Meyer
Schema: APP_RW
Smith
JDBC
Connection Pool
Olaf Heimburger's Blog: Using Oracle Proxy Authentication…
http://blogs.oracle.com/olaf/2010/04/using_oracle_proxy_authenticat.html
05.04.2011 © TEAM - Ihr Partner f ür IT 14

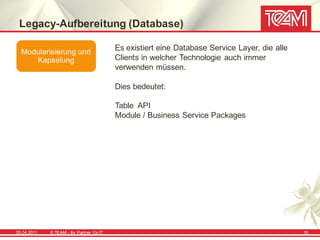

15. Legacy-Aufbereitung (Database)
Modularisierung und
Es existiert eine Database Service Layer, die alle
Kapselung Clients in welcher Technologie auch immer
verwenden müssen.
Dies bedeutet:
Table API
Module / Business Service Packages
05.04.2011 © TEAM - Ihr Partner f ür IT 15

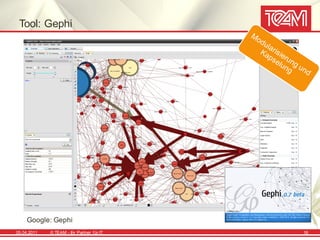

16. Tool: Gephi
Google: Gephi
05.04.2011 © TEAM - Ihr Partner f ür IT 16

17. Best practices….
Steven Feuerstein
PL/SQL Evangelist,
Quest Software
Doing SQL from PL/SQL: Best and Worst Practices An Oracle White Paper, September 2008
05.04.2011 © TEAM - Ihr Partner f ür IT 17

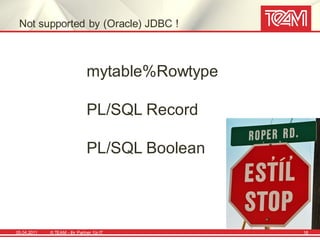

18. Not supported by (Oracle) JDBC !
mytable%Rowtype
PL/SQL Record
PL/SQL Boolean
05.04.2011 © TEAM - Ihr Partner f ür IT 18

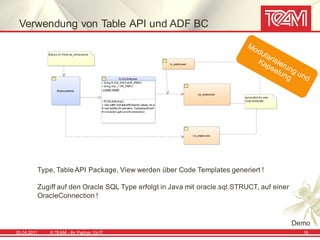

19. Verwendung von Table API und ADF BC
Type, Table API Package, View werden über Code Templates generiert !
Zugiff auf den Oracle SQL Type erfolgt in Java mit oracle.sql.STRUCT, auf einer
OracleConnection !
Demo
05.04.2011 © TEAM - Ihr Partner f ür IT 19

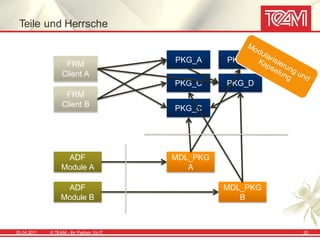

20. Teile und Herrsche
PKG_A PKG_B
FRM
Client A
PKG_C PKG_D
FRM
Client B
PKG_C
ADF MDL_PKG
Module A A
ADF MDL_PKG
Module B B
05.04.2011 © TEAM - Ihr Partner f ür IT 20

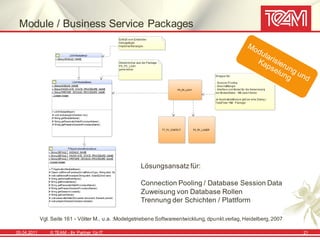

21. Module / Business Service Packages
Lösungsansatz für:
Connection Pooling / Database Session Data
Zuweisung von Database Rollen
Trennung der Schichten / Plattform
Vgl. Seite 161 - Völter M., u.a. :Modelgetriebene Softwareentwicklung, dpunkt.verlag, Heidelberg, 2007
05.04.2011 © TEAM - Ihr Partner f ür IT 21

22. Herausforderung: Schnittstelle zur Middleware
Wie kann ich den
Anwendungsentwickler beim der
Verwendung dieser Architektur
unterstützen ?
Mache ich mir nicht mehr Arbeit
als notwendig ?
05.04.2011 © TEAM - Ihr Partner f ür IT 22

23. 05.04.2011 © TEAM - Ihr Partner f ür IT 23

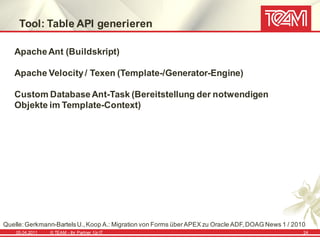

24. Tool: Table API generieren
Apache Ant (Buildskript)
Apache Velocity / Texen (Template-/Generator-Engine)
Custom Database Ant-Task (Bereitstellung der notwendigen
Objekte im Template-Context)
Quelle: Gerkmann-Bartels U., Koop A.: Migration von Forms über APEX zu Oracle ADF, DOAG News 1 / 2010
05.04.2011 © TEAM - Ihr Partner f ür IT 24

25. Tool: TEAM JDeveloper Extension
05.04.2011 © TEAM - Ihr Partner f ür IT 25

26. Herausforderung: Aufwandsabschätzung
Wie kann ich abschätzen, was
eine Umstellung von Forms auf
ADF für einen Aufwand
bedeutet ?
Welche Forms - Dialoge stellen die
höchste Herausforderung da ?
05.04.2011 © TEAM - Ihr Partner f ür IT 26

27. ReMiP – Legacy-Analyse
Konvertierung der Forms-Anwendungsdefinition in XML (Forms2XML)
Laden der XML-Dateien in das APEX Metadata Schema
Erstellen von Abfragen und Reporting zur Analyse mit PLSQL / SQL
ZIEL:
Extraktion der benötigten Informationen aus
den Oracle Forms Dialogen in eine Meta –
Ebene, die leicht abgefragt und
wiederverwendet werden kann.
-> Kenngrößen für die Aufwandsabschätzung
05.04.2011 © TEAM - Ihr Partner f ür IT 27

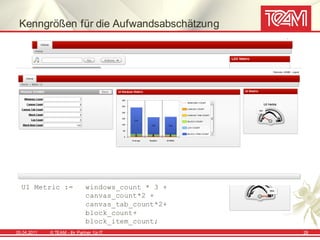

28. Kenngrößen für die Aufwandsabschätzung
UI Metric := windows_count * 3 +
canvas_count*2 +
canvas_tab_count*2+
block_count+
block_item_count;
05.04.2011 © TEAM - Ihr Partner f ür IT 28

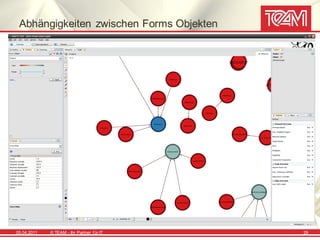

29. Abhängigkeiten zwischen Forms Objekten
05.04.2011 © TEAM - Ihr Partner f ür IT 29

30. Herausforderung: Organisation der Module
Wie kann ich gemeinsam mit
andern Entwicklern Module oder
Libraries wiederverwenden ?
Wie stelle ich das Forms MDI – Konzept
mit einzelnen Forms-Modulen als
Fenster in ADF bzw. im Web da ?
05.04.2011 © TEAM - Ihr Partner f ür IT 30

31. ADF Master Applikation
05.04.2011 © TEAM - Ihr Partner f ür IT 31

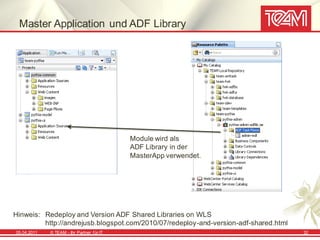

32. Master Application und ADF Library
Module wird als
ADF Library in der
MasterApp verwendet.
Hinweis: Redeploy and Version ADF Shared Libraries on WLS
http://andrejusb.blogspot.com/2010/07/redeploy-and-version-adf-shared.html
05.04.2011 © TEAM - Ihr Partner f ür IT 32

33. Herausforderung: Qualität
Wie können die Projektdateien wie
Java Sourcecode,
ADF Business Components –,
oder Java Server Faces – Dateien
auditiert werden ?
Wie stelle ich gerade bei Einführung einer
neuen Technologie die Qualität und
ein gemeinsames Verständnis sicher ?
05.04.2011 © TEAM - Ihr Partner f ür IT 33

34. 05.04.2011 © TEAM - Ihr Partner f ür IT 34

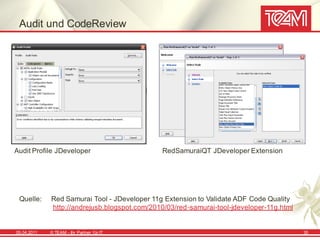

35. Audit und CodeReview
Audit Profile JDeveloper RedSamuraiQT JDeveloper Extension
Quelle: Red Samurai Tool - JDeveloper 11g Extension to Validate ADF Code Quality
http://andrejusb.blogspot.com/2010/03/red-samurai-tool-jdeveloper-11g.html
05.04.2011 © TEAM - Ihr Partner f ür IT 35

36. Audit mit Checkstyle
Verifizierung von XML-Metadateien wie ApplicationModule, ViewObject, Entity
web.xml, *.jsf auf der Basis von XPath.
Vorteile:
Läuft außerhalb der JDeveloper und ist leicht integrierbar in Ant, Hudson,
Maven oder Sonar.
Audit-Regel basierend auf Xpath sind einfach konfigurierbar
05.04.2011 © TEAM - Ihr Partner f ür IT 36

37. Migration und Lernkurve
Entscheidung
Lernphase /
Basisimplementierung
Iterative Realisierung
Auslieferung
ADF Workshops – ADF Mentoring
05.04.2011 © TEAM - Ihr Partner f ür IT 37

38. Agenda
Herausforderungen
Business Logik in der Datenbank
Schnittstelle zur Middleware
Aufwandsabschätzung
Organisation der Module
Qualität
05.04.2011 © TEAM - Ihr Partner f ür IT 38

39. Oracle ADF Community
TEAM Technology Blog: http://padora.blogspot.com/
01/28/10 © TEAM - Ihr Partner f ür IT 39 4

40. Haben Sie noch Fragen ?
05.04.2011 © TEAM - Ihr Partner f ür IT 40
