Das Dokument beschreibt die grundlegenden Konzepte und Architekturen der Windows Azure Plattform, einschließlich der Bereitstellung von Cloud-Diensten wie IaaS und PaaS. Es werden Anforderungen für Cloud-Services, Integration von Anwendungen sowie Migrationstipps für bestehende Systeme thematisiert. Zudem werden Aspekte wie Multimandantenfähigkeit und Persistenzoptionen erläutert, um Hochverfügbarkeit und Flexibilität zu gewährleisten.

1. Sascha Dittmann
Software Developer / Solution Architect
Twitter: @SaschaDittmann
Blog: http://www.sascha-dittmann.de
Run your Cloud.

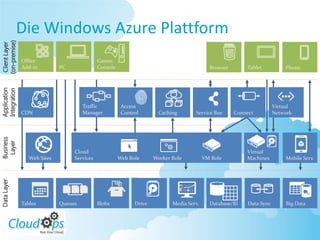

3. Die Windows Azure Plattform
(on-premise)
Client Layer
Office Games
Add-in PC Console Browser Tablet Phone
Application
Integration
Traffic Access Virtual
CDN Manager Control Caching Service Bus Connect Network
Business
Layer
Cloud Virtual
Web Sites Services Web Role Worker Role VM Role Machines Mobile Serv.
Data Layer
Tables Queues Blobs Drive Media Serv. Database/BI Data Sync Big Data

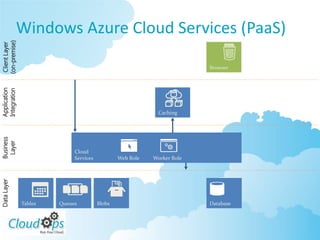

4. Windows Azure Cloud Services (PaaS)
(on-premise)
Client Layer
Browser
Application
Integration
Caching
Business
Layer
Cloud
Services Web Role Worker Role
Data Layer
Tables Queues Blobs Database

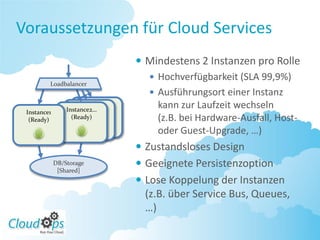

5. Voraussetzungen für Cloud Services
 Mindestens 2 Instanzen pro Rolle
 Hochverfügbarkeit (SLA 99,9%)
Loadbalancer
 Ausführungsort einer Instanz
Instance2
Instance2
Instance2…
kann zur Laufzeit wechseln
Instance1 (Ready)
(Ready)
(Ready) (Ready) (z.B. bei Hardware-Ausfall, Host-
oder Guest-Upgrade, …)
 Zustandsloses Design
DB/Storage  Geeignete Persistenzoption
[Shared]
 Lose Koppelung der Instanzen
(z.B. über Service Bus, Queues,
…)

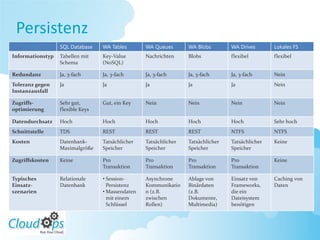

6. Persistenz
SQL Database WA Tables WA Queues WA Blobs WA Drives Lokales FS
Informationstyp Tabellen mit Key-Value Nachrichten Blobs flexibel flexibel
Schema (NoSQL)
Redundanz Ja, 3-fach Ja, 3-fach Ja, 3-fach Ja, 3-fach Ja, 3-fach Nein
Toleranz gegen Ja Ja Ja Ja Ja Nein
Instanzausfall
Zugriffs- Sehr gut, Gut, ein Key Nein Nein Nein Nein
optimierung flexible Keys
Datendurchsatz Hoch Hoch Hoch Hoch Hoch Sehr hoch
Schnittstelle TDS REST REST REST NTFS NTFS
Kosten Datenbank- Tatsächlicher Tatsächlicher Tatsächlicher Tatsächlicher Keine
Maximalgröße Speicher Speicher Speicher Speicher
Zugriffskosten Keine Pro Pro Pro Pro Keine
Transaktion Transaktion Transaktion Transaktion
Typisches Relationale • Session- Asynchrone Ablage von Einsatz von Caching von
Einsatz- Datenbank Persistenz Kommunikatio Binärdaten Frameworks, Daten
szenarien • Massendaten n (z.B. (z.B. die ein
mit einem zwischen Dokumente, Dateisystem
Schlüssel Rollen) Multimedia) benötigen

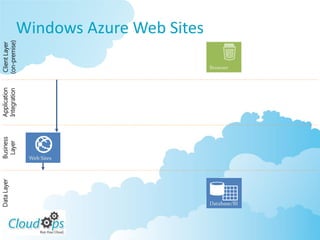

8. Data Layer Business Application Client Layer
Layer Integration (on-premise)
Web Sites
Windows Azure Web Sites
Browser
Database/BI

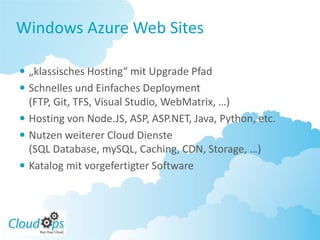

9. Windows Azure Web Sites
 „klassisches Hosting“ mit Upgrade Pfad
 Schnelles und Einfaches Deployment
(FTP, Git, TFS, Visual Studio, WebMatrix, …)
 Hosting von Node.JS, ASP, ASP.NET, Java, Python, etc.
 Nutzen weiterer Cloud Dienste
(SQL Database, mySQL, Caching, CDN, Storage, …)
 Katalog mit vorgefertigter Software

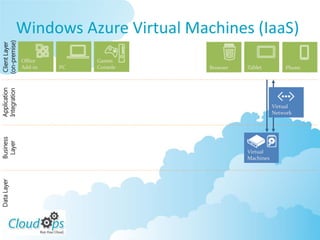

10. Windows Azure Virtual Machines (IaaS)
(on-premise)
Client Layer
Office Games
Add-in PC Console Browser Tablet Phone
Application
Integration
Virtual
Network
Business
Layer
Virtual
Machines
Data Layer

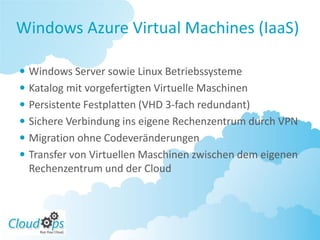

11. Windows Azure Virtual Machines (IaaS)
 Windows Server sowie Linux Betriebssysteme
 Katalog mit vorgefertigten Virtuelle Maschinen
 Persistente Festplatten (VHD 3-fach redundant)
 Sichere Verbindung ins eigene Rechenzentrum durch VPN
 Migration ohne Codeveränderungen
 Transfer von Virtuellen Maschinen zwischen dem eigenen
Rechenzentrum und der Cloud

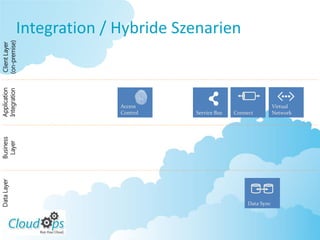

13. Integration / Hybride Szenarien
(on-premise)
Client Layer
Application
Integration
Access Virtual
Control Service Bus Connect Network
Business
Layer
Data Layer
Data Sync

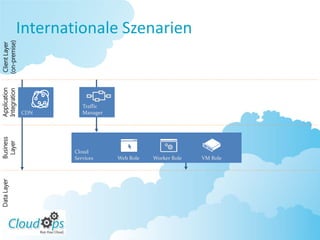

14. Internationale Szenarien
(on-premise)
Client Layer
Application
Integration
Traffic
CDN Manager
Business
Layer
Cloud
Services Web Role Worker Role VM Role
Data Layer

15. Data Layer Business Application Client Layer
Layer Integration (on-premise)
Blobs
Mobile Endgeräte
Media Serv.
Tablet
Phone
Mobile Serv.

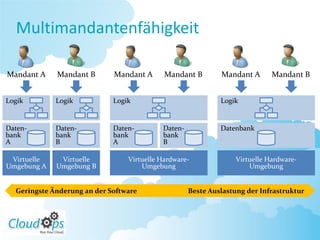

16. Multimandantenfähigkeit
Mandant A Mandant B Mandant A Mandant B Mandant A Mandant B
Logik Logik Logik Logik
Daten- Daten- Daten- Daten- Datenbank
bank bank bank bank
A B A B
Virtuelle Virtuelle Virtuelle Hardware- Virtuelle Hardware-
Umgebung A Umgebung B Umgebung Umgebung
Geringste Änderung an der Software Beste Auslastung der Infrastruktur

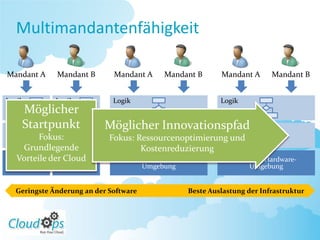

17. Multimandantenfähigkeit
Mandant A Mandant B Mandant A Mandant B Mandant A Mandant B
Logik Logik Logik Logik
Möglicher
Startpunkt
Daten- Daten- Möglicher Innovationspfad
Daten- Daten- Datenbank
bank bank
Fokus: bank bank
Fokus: Ressourcenoptimierung und
A B A B
Grundlegende Kostenreduzierung
Virtuelle der Cloud
Vorteile Virtuelle Virtuelle Hardware- Virtuelle Hardware-
Umgebung A Umgebung B Umgebung Umgebung
Geringste Änderung an der Software Beste Auslastung der Infrastruktur

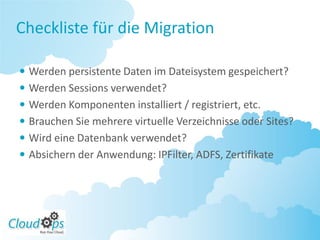

19. Checkliste für die Migration
 Werden persistente Daten im Dateisystem gespeichert?
 Werden Sessions verwendet?
 Werden Komponenten installiert / registriert, etc.
 Brauchen Sie mehrere virtuelle Verzeichnisse oder Sites?
 Wird eine Datenbank verwendet?
 Absichern der Anwendung: IPFilter, ADFS, Zertifikate

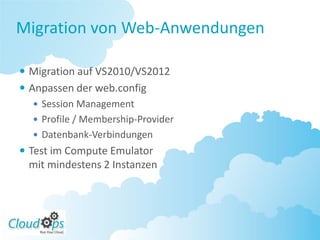

20. Migration von Web-Anwendungen
 Migration auf VS2010/VS2012
 Anpassen der web.config
 Session Management
 Profile / Membership-Provider
 Datenbank-Verbindungen
 Test im Compute Emulator
mit mindestens 2 Instanzen

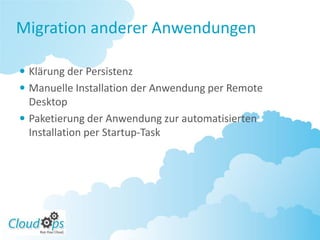

21. Migration anderer Anwendungen
 Klärung der Persistenz
 Manuelle Installation der Anwendung per Remote
Desktop
 Paketierung der Anwendung zur automatisierten
Installation per Startup-Task

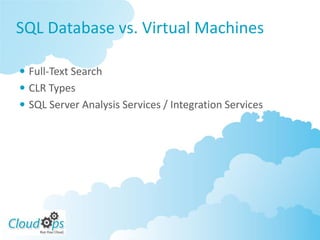

22. SQL Database vs. Virtual Machines
 Full-Text Search
 CLR Types
 SQL Server Analysis Services / Integration Services

23. Migration einer Datenbank
 Leere Datenbank in der Cloud
anlegen
 SQL Migration Wizard starten
 Alternativ:
DACPAC / BACPAC Migration
 SQL Server 2012
 SQL Server Data Tools

25. Run your Cloud.
