Das Dokument behandelt die Konzepte und Methoden der ADF Software Factory, die zur Industrialiserung der Softwareentwicklung beitragen sollen, indem sie komponentenbasierte Wiederverwendung und einen Montageprozess in der Softwareentwicklung fördern. Ulrich Gerkmann-Bartels erläutert die Notwendigkeit geeigneter Tools und Methodiken zur Unterstützung eines produktiven IT-Betriebs sowie die Aspekte des Deployment- und Delivery-Prozesses innerhalb einer Software-Entwicklung. Die Themen umfassen auch das Asset-Management und die Qualitätssicherung, um die Effizienz und Produktivität in der Softwareentwicklung zu steigern.

1. ADF SOFTWARE FACTORY
SOFTWARE AUS DER WERKSTATT
Definition
Elemente der Fertigungsstraße
Ausblick
Ulrich Gerkmann-Bartels
CEO & Consultant
Oracle Technologies
DOAG 2012

2. Ulrich Gerkmann-Bartels
ÜBER MICH CEO & Consultant
Oracle Technologies
Beratung, Training Oracle Technologie
ADF Certified Implementation Specialist
Community
DOAG, ADF EMG, ADF German Community, Twitter @Gerkmann-Bartels
Blog
Technical http://maybe-interesting.blogspot.com
Sonstiges http://www.enpit.de/blog
2

3. ENTERPRISE PRAGMATIC IT
Consulting Training Development
Oracle Fusion Oracle Oracle Oracle
Middleware WebCenter ADF WebLogic
Enable productive IT by Oracle Technologies

4. KÖNNEN WIR ES BESSER...

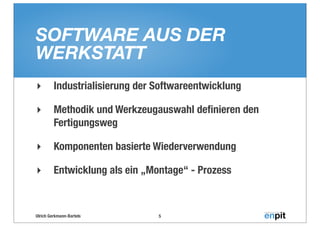

5. SOFTWARE AUS DER
WERKSTATT
‣ Industrialisierung der Softwareentwicklung
‣ Methodik und Werkzeugauswahl definieren den
Fertigungsweg
‣ Komponenten basierte Wiederverwendung
‣ Entwicklung als ein „Montage“ - Prozess
Ulrich Gerkmann-Bartels 5

6. KOMPONENTEN

7. MONTAGE

8. AGENDA
Definition
Elemente einer Fertigungsstraße
Ausblick
Ulrich Gerkmann-Bartels 8

9. VIEWPOINT: FERTIGUNG
‣ Software Factories, J.Greenfield u.a.
‣ Oracle® Reference Architecture - Software Engineering
IT Strategies from Oracle (ITSO)
Ulrich Gerkmann-Bartels 9

10. SOFTWARE FACTORY
„..a software product line that configures extensive tools,
processes, and content using a software factory template
based on a software factory schema to automate the
development and maintenance of variants of an archetypical
product by adapting, assembling, and configuring framework-
based components.“[1]
1. Greenfield, Jack; Short, Keith; Cook, Steve; Kent, Stuart (2004). Software Factories: Assembling Applications with Patterns, Models, Frameworks, and Tools. ISBN 0-471-20284-3
Ulrich Gerkmann-Bartels 10

11. ORA - Asset-centric Engineering
ORA - Oracle Reference Architecture
Ulrich Gerkmann-Bartels 11

12. AGENDA
Definition
Elemente einer Fertigungsstrasse
Ausblick
Ulrich Gerkmann-Bartels 12

13. VORAUSSETZUNG
‣ Oracle ADF Architektur
‣ Modularisierung durch ADF Libraries
‣ Varianten durch Metadata Services und
Customization Layer
‣ User Interaktion / Komponenten ist Use Case
(prozessorientiert) geschnitten
Ulrich Gerkmann-Bartels 13

14. FOKUS: ADF SOFTWARE FACTORY
Ulrich Gerkmann-Bartels 14

15. Documentation
DOCUMENTATION
Patterns
Architecture
Reference Projects
‣ Design Guide, Style Guide and Development
Guide
‣ Referenzlösungskatalog* (internal / external)
‣ Erfassen von neuen Aufgabenstellung mit
Voting
‣ Suchfunktionalität
*Vgl. ADF Code Corner F. Nimphius
Ulrich Gerkmann-Bartels 15

16. BEISPIELE
UC01
UC02
Task Flow(s) JSF / JSFF AM Module
ModuleA
ModuleB
ModuleB Use Case
Rahmenapplikation
16

17. TASK FLOW DESIGN
USE CASES
FORM
<<
in
<<
cu
de
>> USE CASE
in
cu
de
>>
DIALOG
17

18. USE CASE TASK FLOW
18

19. DIALOG TASK FLOW
FORM
19

20. Source
SOURCE
Custom Components
Templates
Code Snippets
‣ Custom Components
Eingabe von Rufnummer mit Auswahllisten, Funktionsleisten
‣ Templates
JSF Page Templates, Task Flow Templates
‣ ADF Skinning
‣ Code Snippet Library
Ulrich Gerkmann-Bartels 20

21. BEISPIEL: TASK FLOW TEMPLATES
<<copy>>
<<
refe
re
nc
e>
>
edit-contact dialog-crud-template
dialog-reference
21

22. SOURCE ORGANISATION
‣ Jedes Modul ist eine eigene
JDeveloper - Application /
Workspace
‣ Die Kernapplikation besitzt eine
eigenen JDeveloper - Applikation /
Workspace
‣ Ein Modul kann ein oder mehrere
Libraries in Form von ADF
Libraries (JAR) oder WLS Shared
Libraries (WAR) erzeugen
‣ Die Kernapplikation erstellt ein
Enterprise Archive (EAR).
JDeveloper Workspace einer Kernapplikation
22

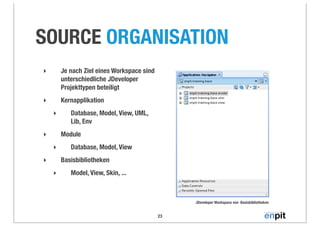

23. SOURCE ORGANISATION
‣ Je nach Ziel eines Workspace sind
unterschiedliche JDeveloper
Projekttypen beteiligt
‣ Kernapplikation
‣ Database, Model, View, UML,
Lib, Env
‣ Module
‣ Database, Model, View
‣ Basisbibliotheken
‣ Model, View, Skin, ...
JDeveloper Workspace von Basisbibliotheken
23

24. SOURCE ORGANISATION
24

25. Tools
TOOLS Code Generator
Working Tool Chain
Werkzeug
Visual Version, JDeveloper, ArgoUML, Innovater,
Design / UML
Case Tool X, Oracle Designer
Java IDE JDeveloper, Eclipse mit OEPE
JDeveloper, SQL Developer, Toad, PLSQL
Database
Deveeloper, SQL+
SCM Subversion, Git
Build / Job Engine Hudson, Jenkins, TeamCity
DPL
Ant, Maven
Development Process Language :)
Ulrich Gerkmann-Bartels 25

26. Tools
TOOLS Code Generator
Working Tool Chain
Werkzeug
Template und Code Generator Velocity, Eclipse Modeling
Track / Voting / Documentation Redmine, Jira, Bugzilla
Die einzelnen Tools sind nicht ausreichend !
Ulrich Gerkmann-Bartels 26

27. Tools
WORKING TOOL CHAIN Code Generator
Working Tool Chain
‣ Organisatorische Struktur wird nur eingehalten,
wenn Sie gegeben wird
‣ Übergang zwischen den Werkzeugen benötigt
Schnittstellen (DPN: Ant!)
‣ Generierung von Templates oder
Verzeichnisstrukturen benötigt
Kontextinformationen
Ulrich Gerkmann-Bartels 27

28. Tools
WORKING TOOL CHAIN Code Generator
Working Tool Chain
‣ Integriere in ein Tool nur wirklich wichtige
Funktionalität
‣ Erster Ansatz DPN*
‣ Generiere Teile (Code, XML, Scripte, Env) aber keine
eierlegende Wollmichsau designed mit Bildchen und
Pfeilen ;)
* Development Process Language
Ulrich Gerkmann-Bartels 28

29. Tools
JDEV - EXTENSION Code Generator
Working Tool Chain
‣ Generieren von Module(Projekten) mit
Verzeichnistruktur, Templates und Libraries.
‣ Generien von Manifest oder ADFLib.properties
‣ Verifizierte Code Snippet Library Extension :)
‣ Integration eigener Search Source in der JDeveloper
- Suche
Would be nice !
* Development Process Language
Ulrich Gerkmann-Bartels 29

30. Tools
JDEV - EXTENSION Code Generator
Working Tool Chain
Ulrich Gerkmann-Bartels 30

31. ADF SOFTWARE FACTORY
Ulrich Gerkmann-Bartels 31

32. ASSET REPOSITORY
Supplier Build Process
‣ Artefakte
EAR, WAR, WLS SHARED LIB, JAR, JDEV EXTENSION, DATABASE-BUNDLE
‣ Meta - Informationen Asset Repository
Store
‣ Referenzen
‣ Input: Supplier oder Build Prozess
Ulrich Gerkmann-Bartels 32

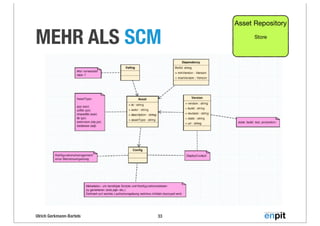

33. Asset Repository
MEHR ALS SCM Store
Ulrich Gerkmann-Bartels 33

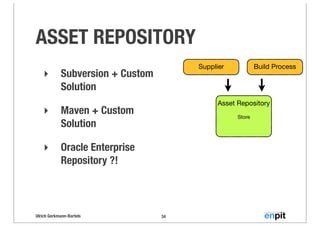

34. ASSET REPOSITORY
Supplier Build Process
‣ Subversion + Custom
Solution
Asset Repository
‣ Maven + Custom Store
Solution
‣ Oracle Enterprise
Repository ?!
Ulrich Gerkmann-Bartels 34

35. Assembly
ASSEMBLY Asset
Browser
‣ Resource Palette ist nicht
ausreichend
‣ Dependency werden als eine JDev
ADF Library Definition eingebunden
‣ Keine Berücksichtigung von anderen
Dependency (Database, WS)
‣ Tool: Custom...Manuel ... No Solution
Ulrich Gerkmann-Bartels 35

36. QA
‣ Akzeptanztest von Use Cases
Asset Repository
‣ Vorausetzung:
Store
‣ Ausführung von einzelnen Task Flows
‣ User Interaktion ist innerhalb eines Task Flows
gekapselt.
QA
‣ Tool: ADF EMG Task Flow Tester Generic Runtime
Ulrich Gerkmann-Bartels 36

37. QA - ADF EMG TASK FLOW TESTER
JDeveloper Extension: ADF EMG (S. Davelaar, Oracle FMW Architecture Team (A-Team)
Ulrich Gerkmann-Bartels 37

38. DEPLOYMENT AND DELIVERY
‣ Deployment Cockpit Asset Repository
Store
‣ Asset Repository +
Configuration Management ->
Laufzeitumgebung Deployment
and Delivery
‣ Status of Delivery Deployment Cockpit
Configuration
Management
‣ Tool: Custom Solution
Generierte ENV-Scripte, WLST, SQL+PLUS
Update Server
Ulrich Gerkmann-Bartels 38

39. ADF SOFTWARE FACTORY
Ulrich Gerkmann-Bartels 39

40. AGENDA
Definition
Elemente einer Fertigungsstraße
Ausblick
Ulrich Gerkmann-Bartels 40

41. SOFTWARE FACTORY
Web Client Software Factory, http://visualstudiogallery.msdn.microsoft.com/8fc2c9d6-5282-404b-9c58-e72b326b1e26, abgerufen am 13.09.2012
Ulrich Gerkmann-Bartels 41

42. WIE VIELE VARIANTEN HAT DENN
IHRE PRODUKTLINIE ?

43. HINDERNISSE BEACHTEN
‣ Organisatorische Herausforderung
‣ IT Silos überwinden
‣ Must have: A-TEAM
‣ No All-In-One-Solution
‣ Nicht über das Ziel hinausschießen
Ulrich Gerkmann-Bartels 43

44. FIRST STEPS
‣ Werkzeugkasten definieren
‣ Prototyp der Fertigungsstraße
BaseFramework, Templates and Referenzproject
Continuous Integration
Assets Repository*
Automatic Deployment
‣ Schnittstellen in der Werkzeugkette schließen
* Dependency Management
Ulrich Gerkmann-Bartels 44

45. CROSS-FUNCTION ASSETS
‣ Getting started
‣ Bundle von
Backend Services
mit User Interface
‣ Wiederverwendbar
in vielen Projekten
Ulrich Gerkmann-Bartels 45

46. CROSS-FUNCTION ASSETS
‣ Account
Management
‣ Schlüsselverzeichnis
‣ Modul /
Menusteuerung
‣ Auditing
Ulrich Gerkmann-Bartels 46

47. WEITERE INFORMATIONEN
‣ Software Factories
J. Greenfield, K. Short, S. Cook, S. Kent; Wiley Publishing Inc., Indianapolis, Indiana, 2004
‣ Oracle® Reference Architecture - Software
Engineering
IT Strategies from Oracle (ITSO)
‣ OTN: ADF Architecture Square
‣ ADF EMG
Andreas Koop 47

48. VIELEN DANK FÜR IHRE
AUFMERKSAMKEIT
HABEN SIE NOCH FRAGEN?
