ADF Software Factory - Software aus der Werkstatt
Das Dokument beschreibt die Konzepte und Anforderungen einer ADF Software Factory, die eine industrielle Herangehensweise an die Softwareentwicklung darstellt. Es werden methodische Ansätze zur Modularisierung, Wiederverwendung von Komponenten sowie zur Automatisierung des Entwicklungsprozesses vorgestellt. Zudem werden Werkzeuge, Organisation und Qualitätssicherungsprozesse behandelt, um eine effiziente Softwareentwicklung zu ermöglichen.
Weitere ähnliche Inhalte
ADF Software Factory - Software aus der Werkstatt

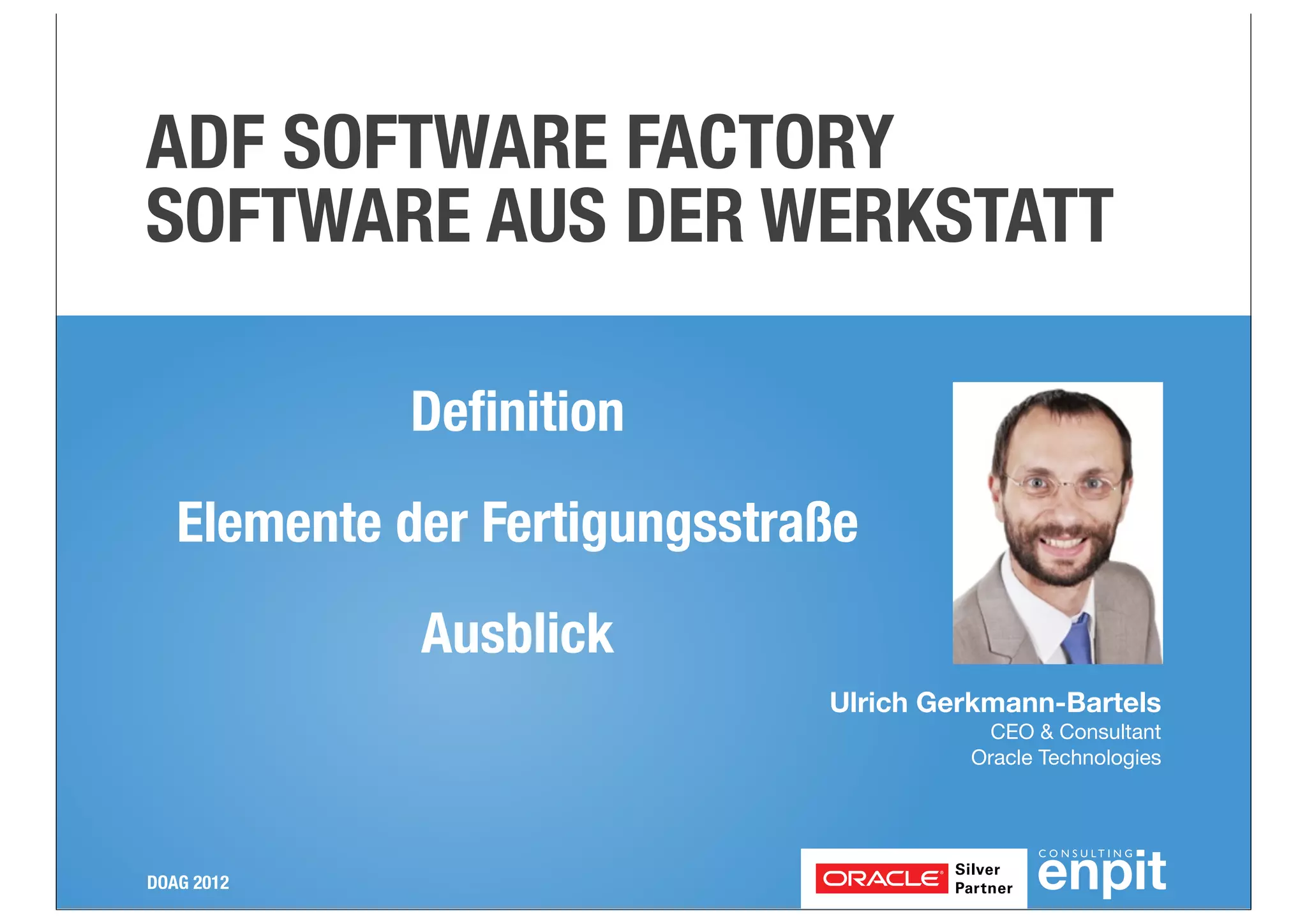

- 1. ADF SOFTWARE FACTORY SOFTWAREAUS DER WERKSTATT Definition Elemente der Fertigungsstraße Ausblick Ulrich Gerkmann-Bartels CEO & Consultant Oracle Technologies DOAG 2012
- 2. Ulrich Gerkmann-Bartels ÜBER MICH CEO& Consultant Oracle Technologies Beratung, Training Oracle Technologie ADF Certified Implementation Specialist Community DOAG, ADF EMG, ADF German Community, Twitter @Gerkmann-Bartels Blog Technical http://maybe-interesting.blogspot.com Sonstiges http://www.enpit.de/blog 2
- 3. ENTERPRISE PRAGMATIC IT Consulting OracleFusion Middleware Training Oracle WebCenter Enable productive IT by Oracle Technologies Development Oracle ADF Oracle WebLogic

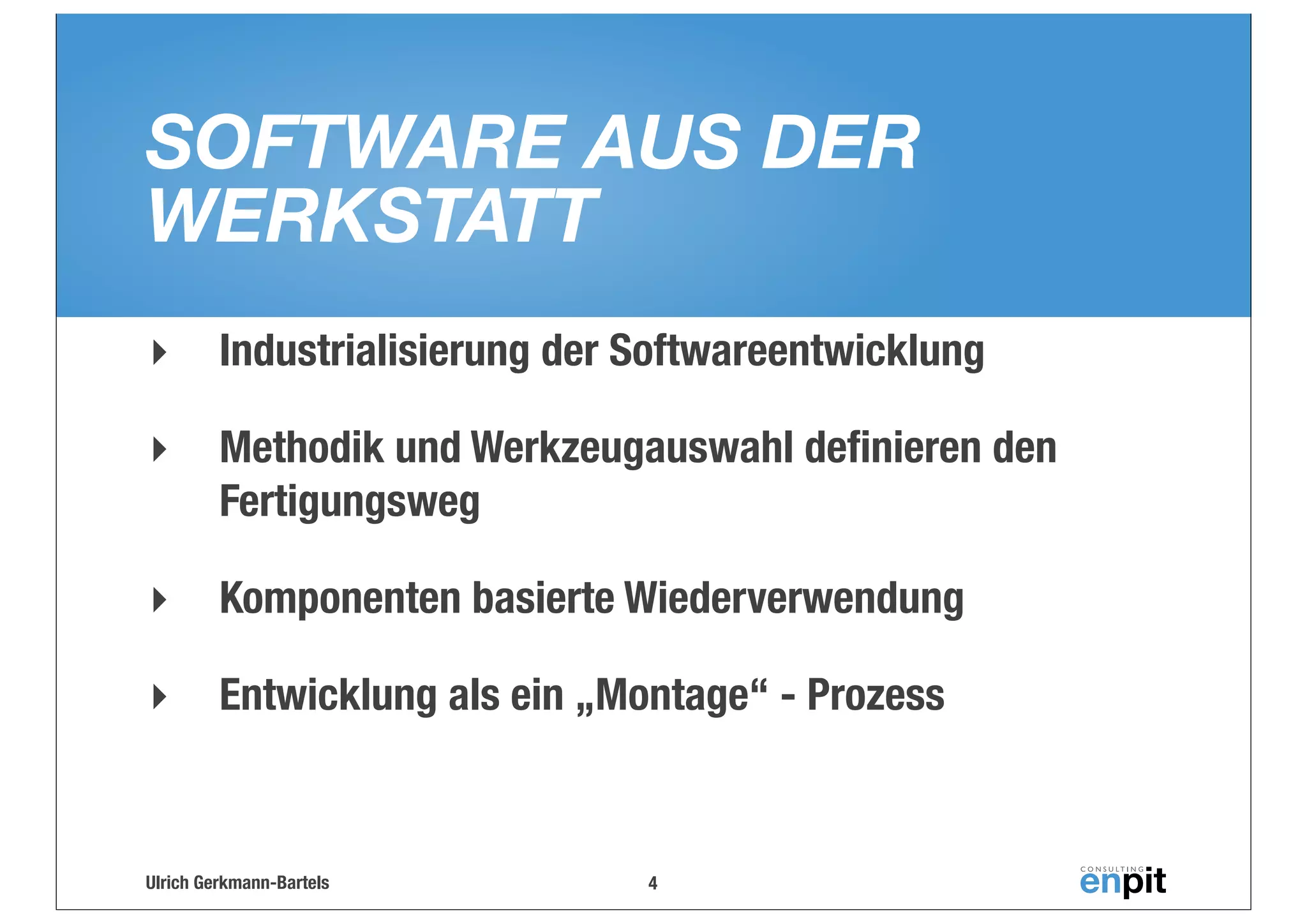

- 4. SOFTWARE AUS DER WERKSTATT ‣ Industrialisierungder Softwareentwicklung ‣ Methodik und Werkzeugauswahl definieren den Fertigungsweg ‣ Komponenten basierte Wiederverwendung ‣ Entwicklung als ein „Montage“ - Prozess Ulrich Gerkmann-Bartels 4
- 5.
- 6.

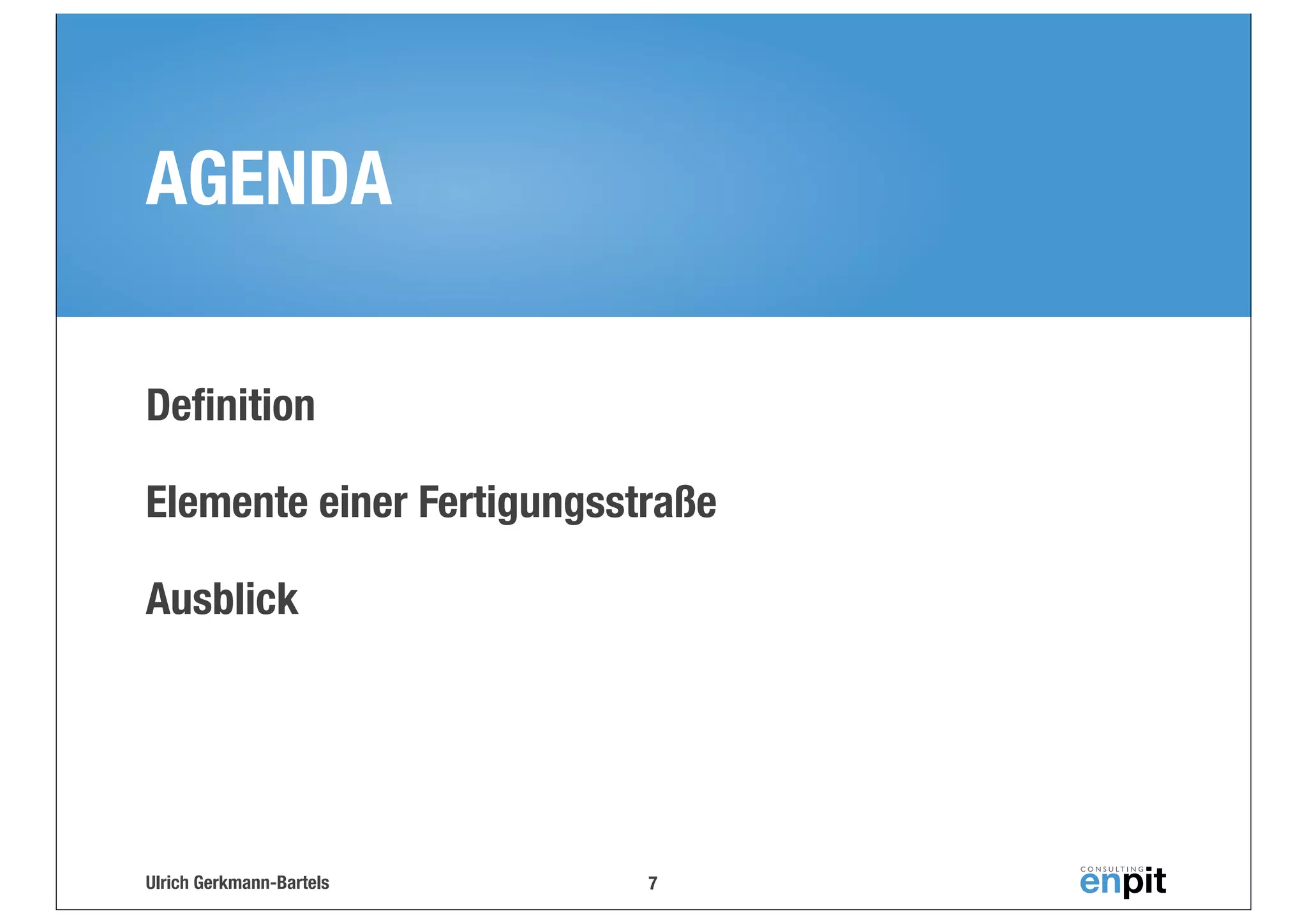

- 7. AGENDA Definition Elemente einer Fertigungsstraße Ausblick UlrichGerkmann-Bartels 7

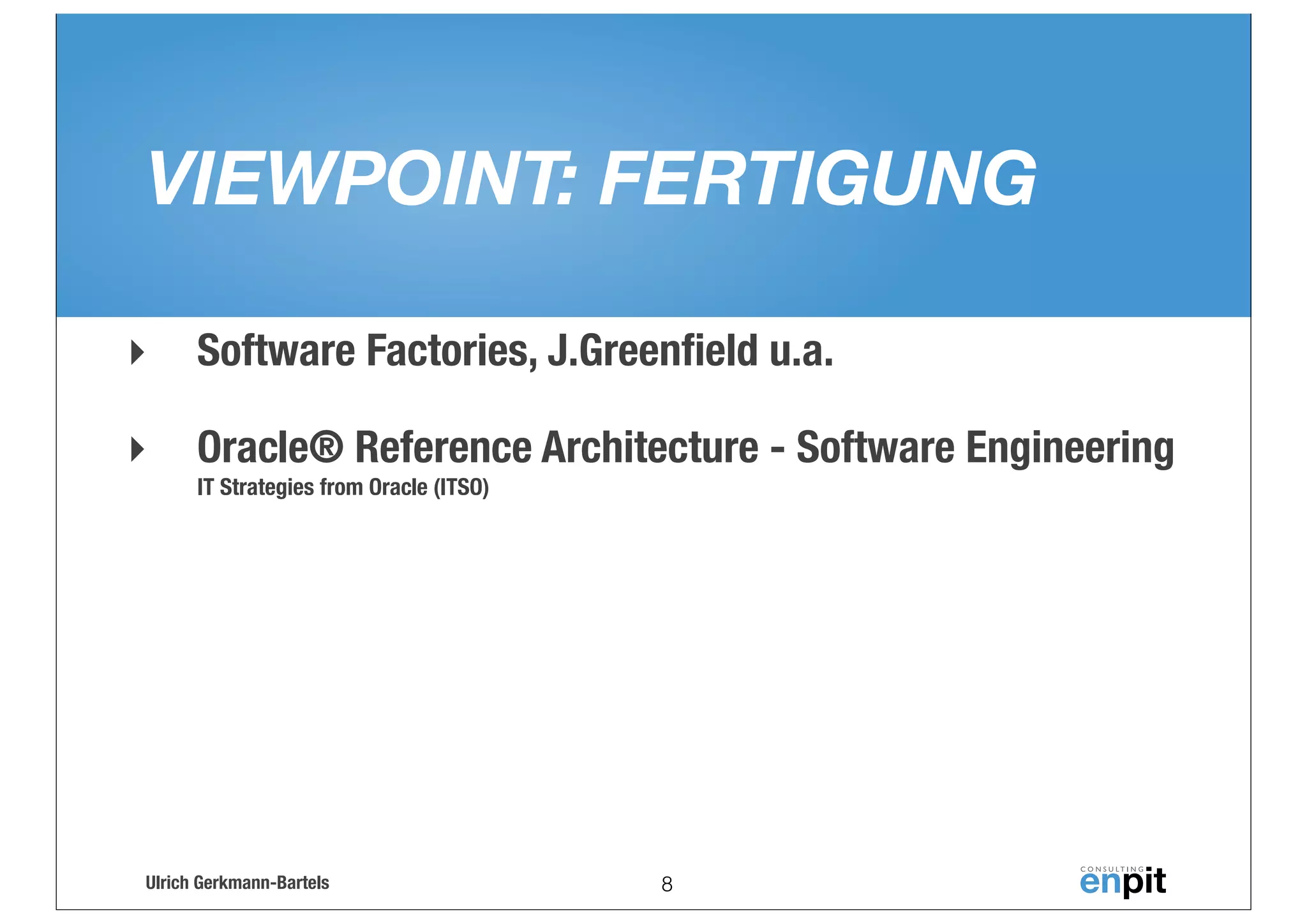

- 8. VIEWPOINT: FERTIGUNG ‣ Software Factories,J.Greenfield u.a. ‣ Oracle® Reference Architecture - Software Engineering IT Strategies from Oracle (ITSO) Ulrich Gerkmann-Bartels 8

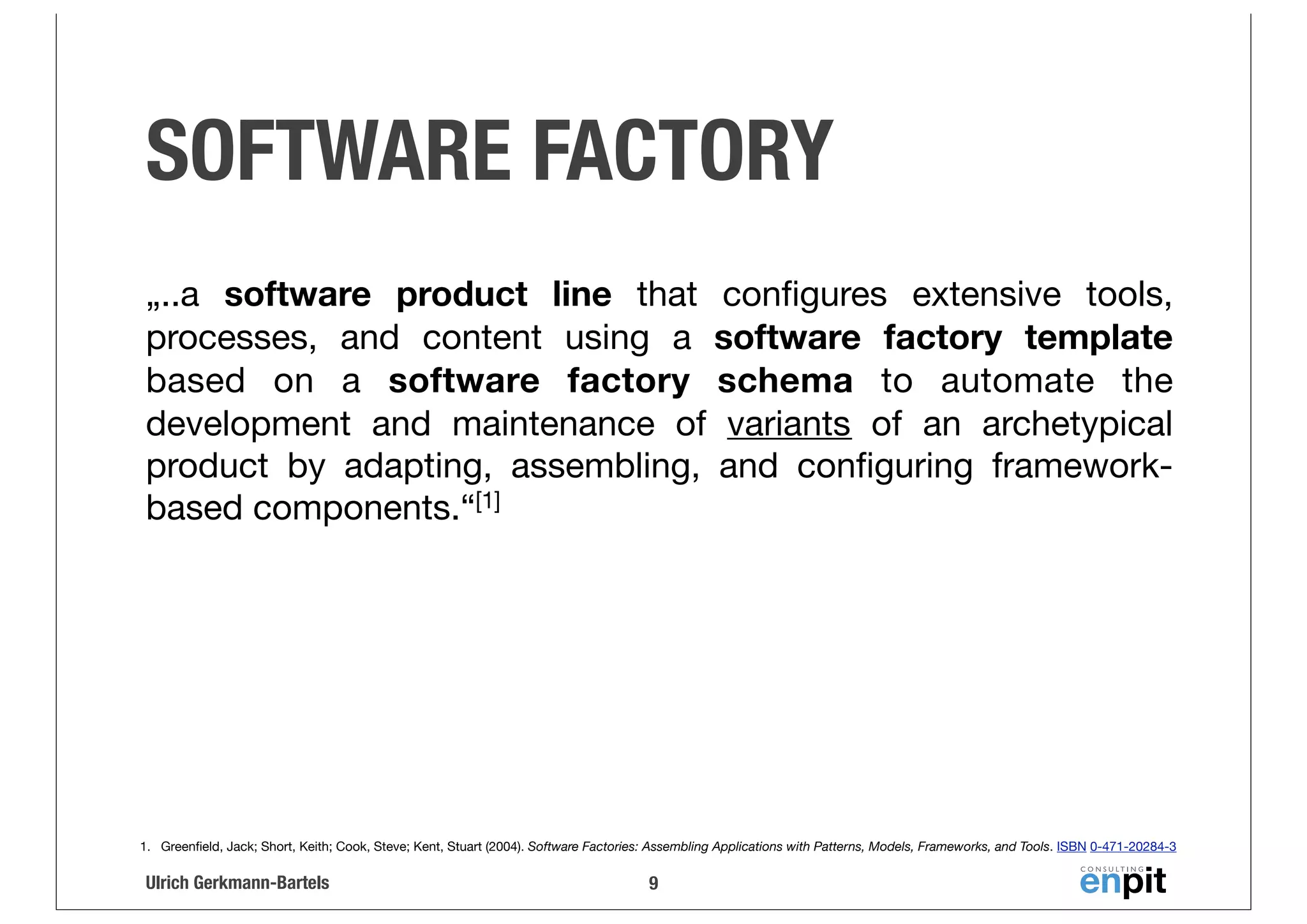

- 9. SOFTWARE FACTORY „..a softwareproduct line that configures extensive tools, processes, and content using a software factory template based on a software factory schema to automate the development and maintenance of variants of an archetypical product by adapting, assembling, and configuring frameworkbased components.“[1] 1. Greenfield, Jack; Short, Keith; Cook, Steve; Kent, Stuart (2004). Software Factories: Assembling Applications with Patterns, Models, Frameworks, and Tools. ISBN 0-471-20284-3 Ulrich Gerkmann-Bartels 9

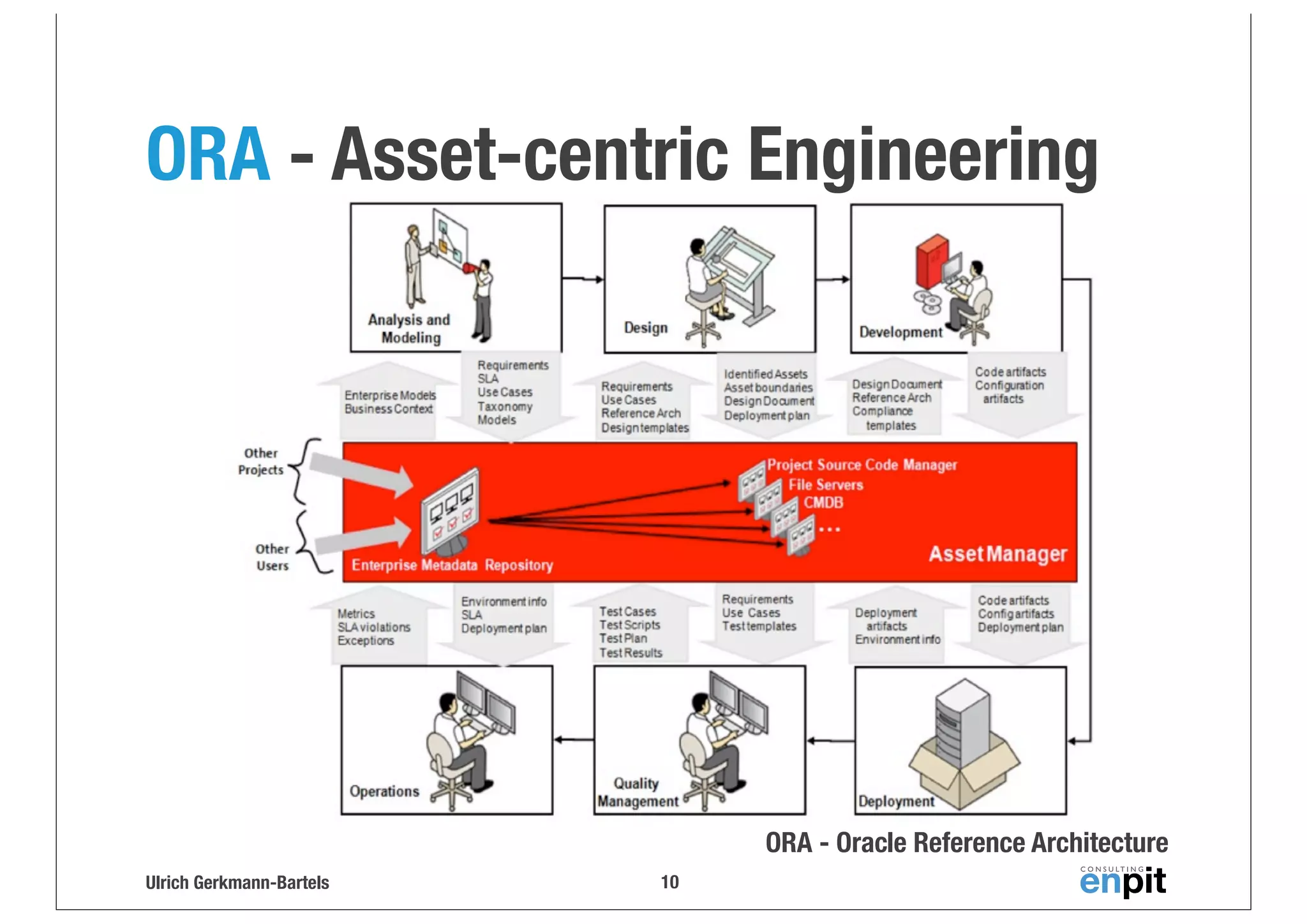

- 10. ORA - Asset-centricEngineering ORA - Oracle Reference Architecture Ulrich Gerkmann-Bartels 10

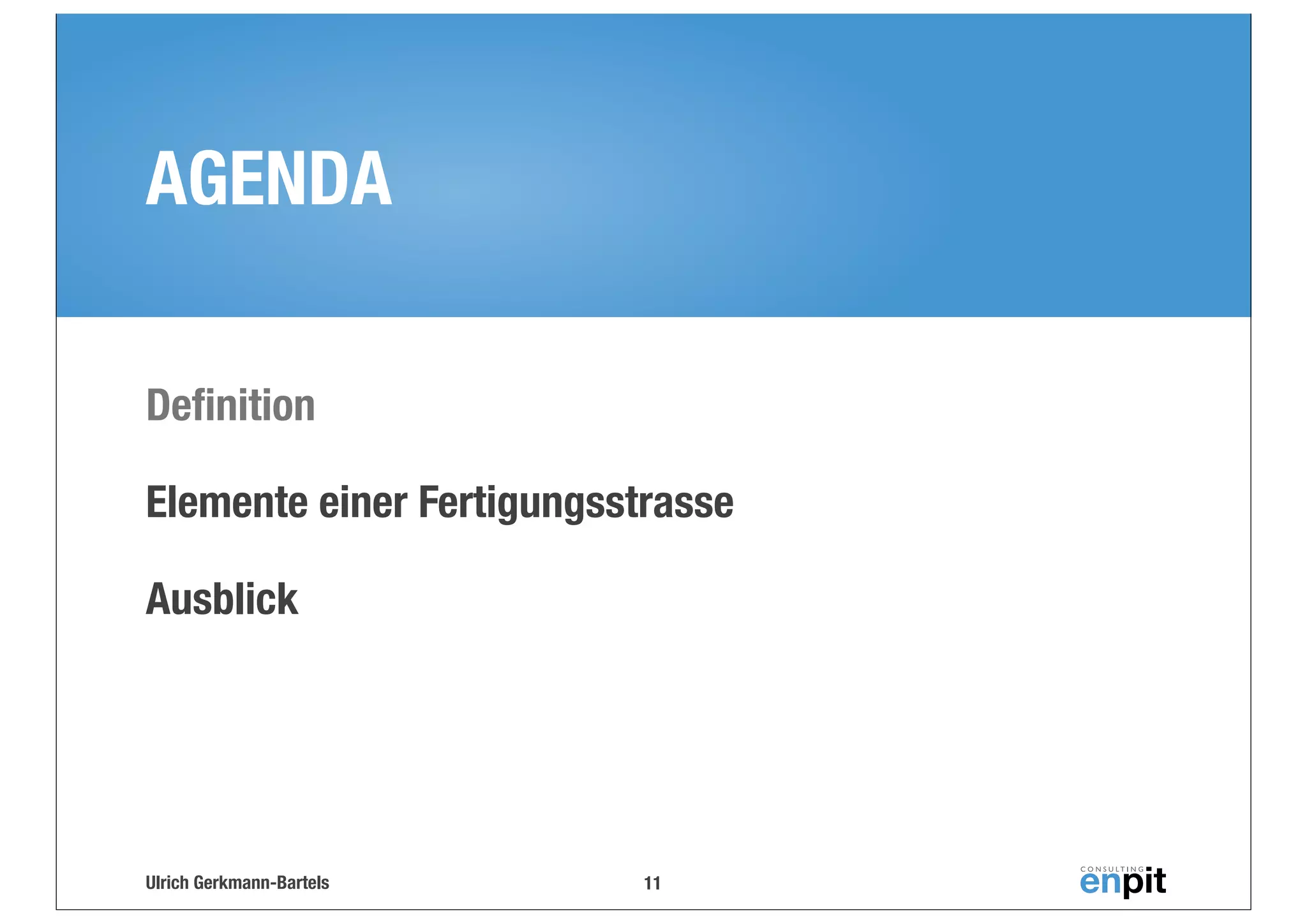

- 11. AGENDA Definition Elemente einer Fertigungsstrasse Ausblick UlrichGerkmann-Bartels 11

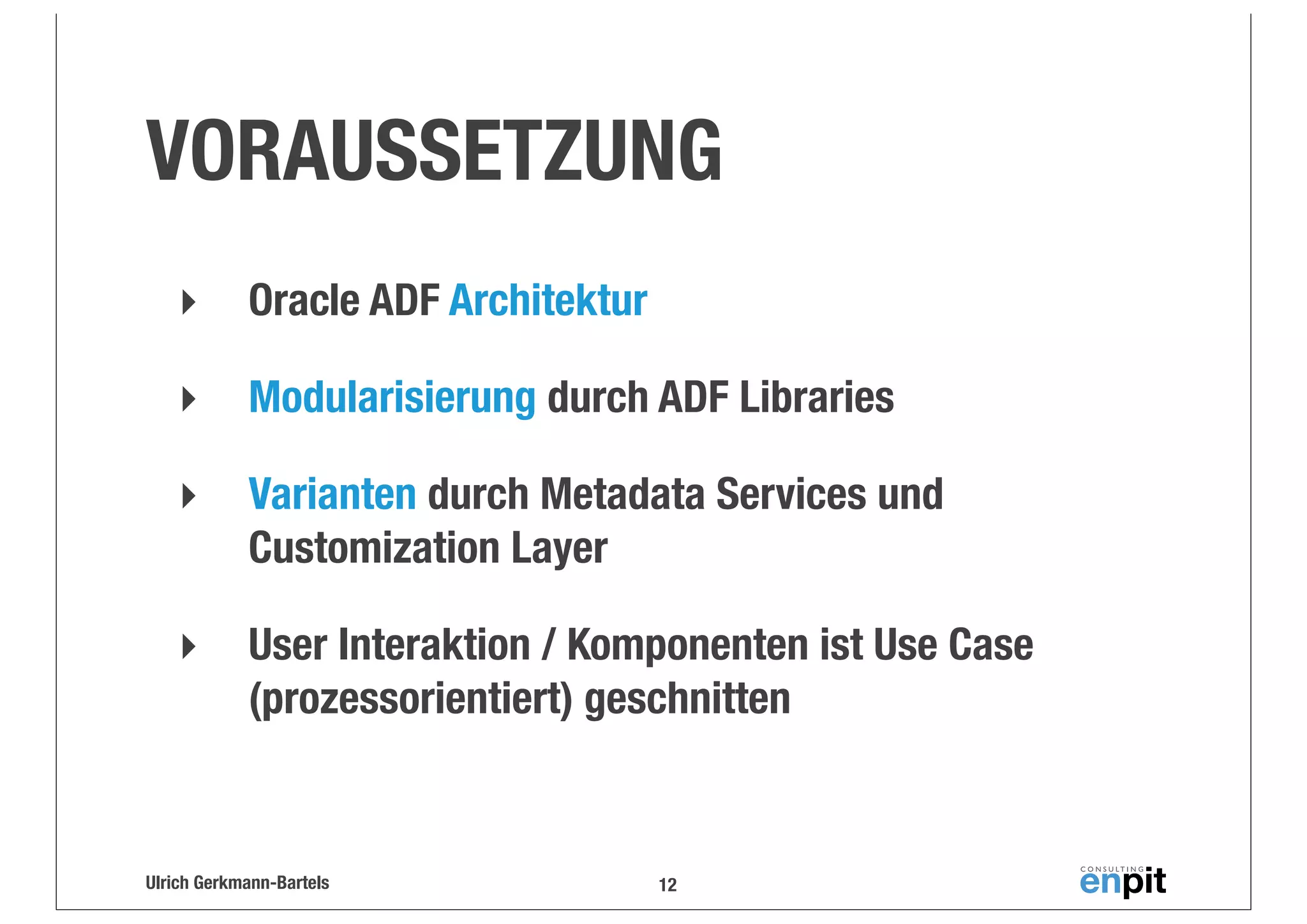

- 12. VORAUSSETZUNG ‣ Oracle ADF Architektur ‣ Modularisierungdurch ADF Libraries ‣ Varianten durch Metadata Services und Customization Layer ‣ User Interaktion / Komponenten ist Use Case (prozessorientiert) geschnitten Ulrich Gerkmann-Bartels 12

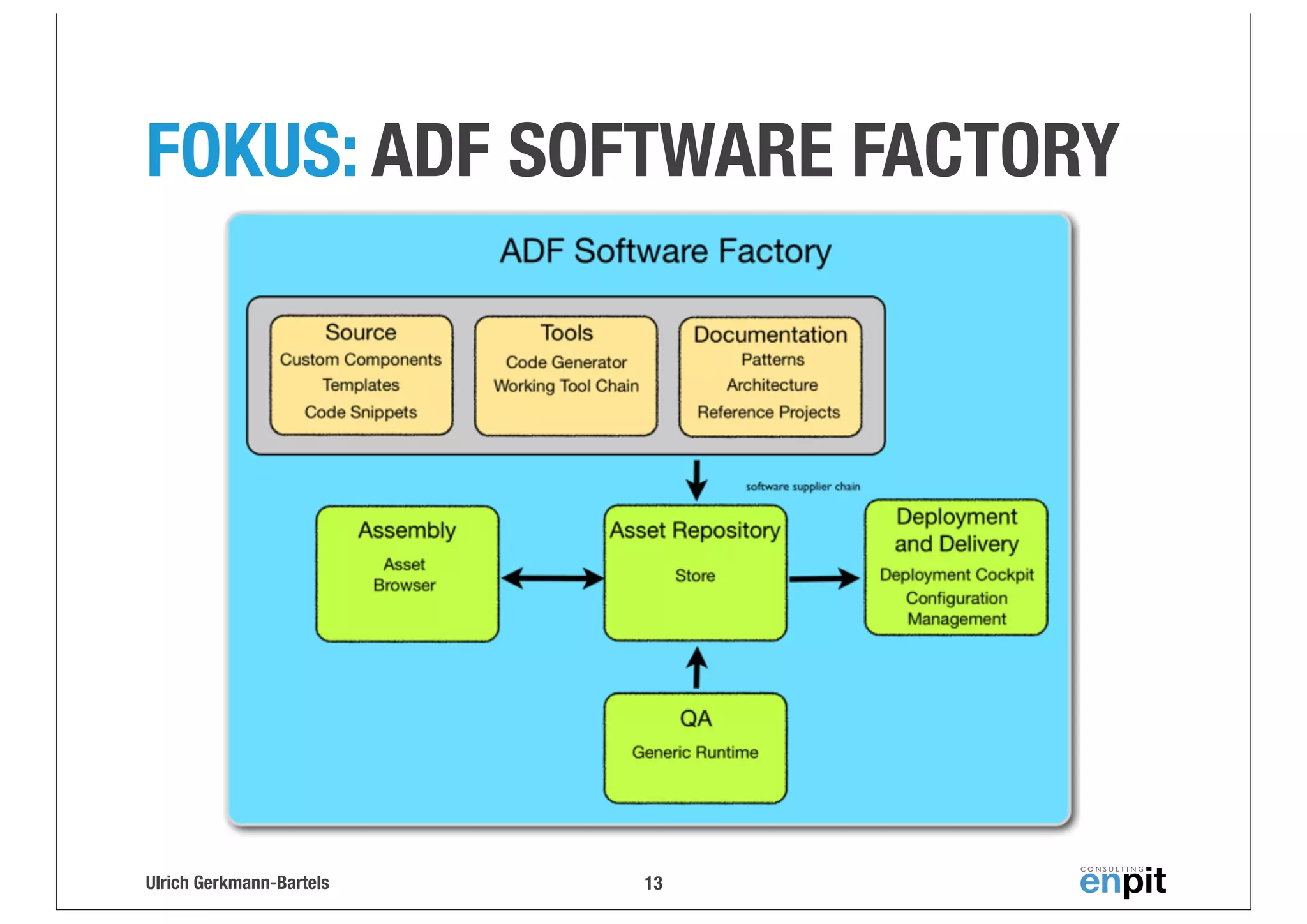

- 13. FOKUS: ADF SOFTWAREFACTORY Ulrich Gerkmann-Bartels 13

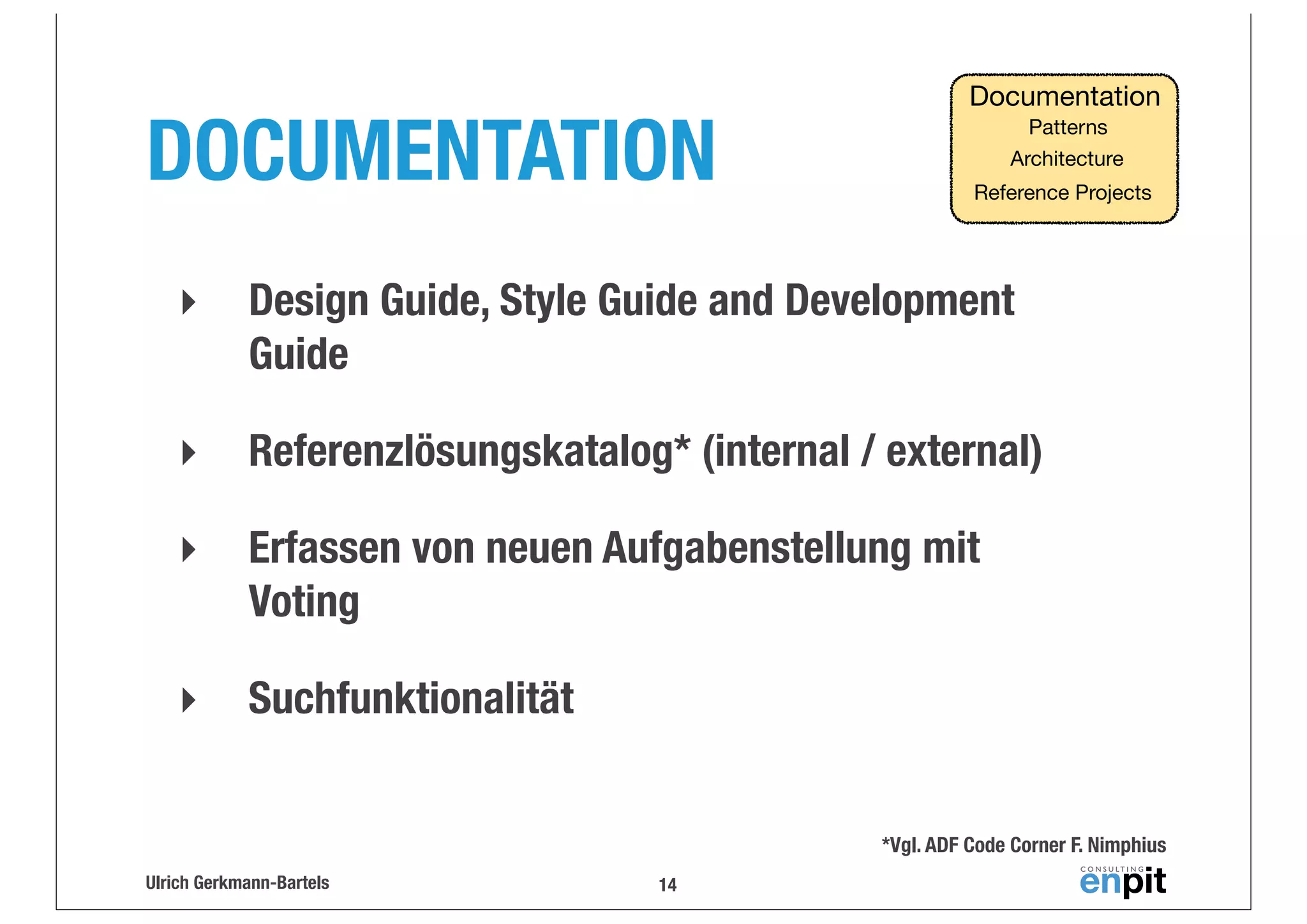

- 14. DOCUMENTATION Documentation Patterns Architecture Reference Projects ‣ Design Guide,Style Guide and Development Guide ‣ Referenzlösungskatalog* (internal / external) ‣ Erfassen von neuen Aufgabenstellung mit Voting ‣ Suchfunktionalität *Vgl. ADF Code Corner F. Nimphius Ulrich Gerkmann-Bartels 14

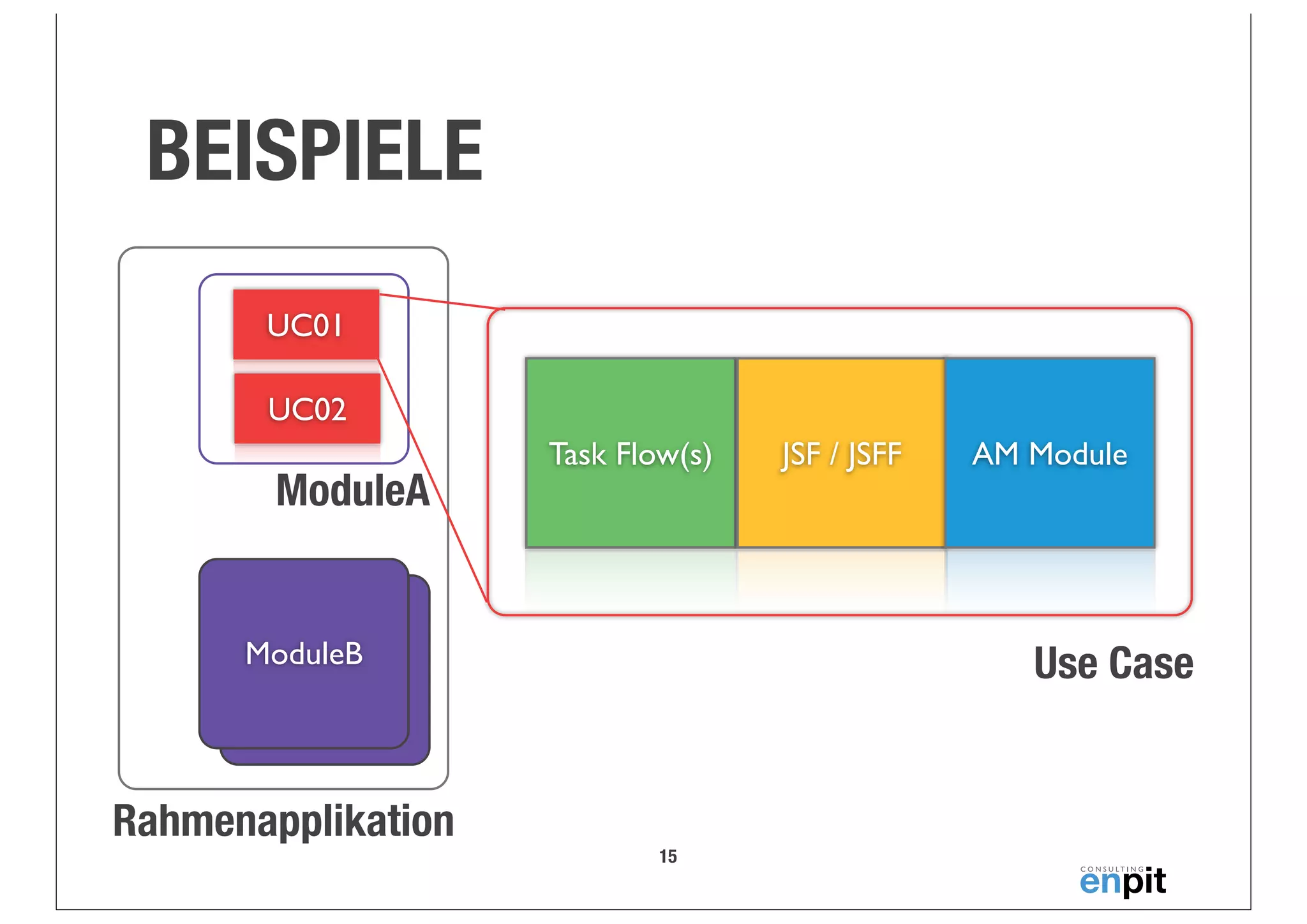

- 15. BEISPIELE UC01 UC02 ModuleA Task Flow(s) ModuleB ModuleB Rahmenapplikation JSF /JSFF AM Module Use Case 15

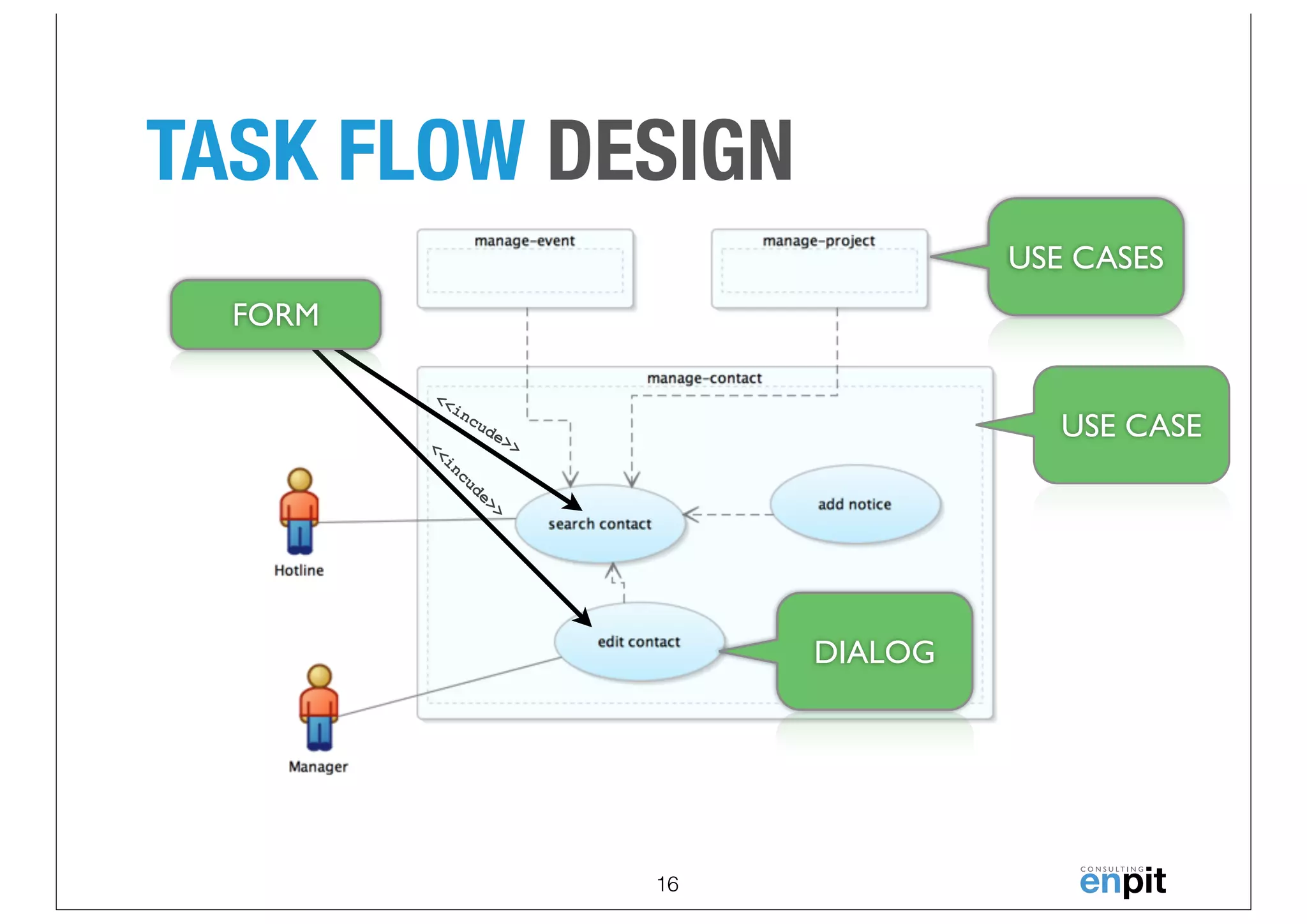

- 16. TASK FLOW DESIGN USECASES FORM << << in in cu cu de de USE CASE >> >> DIALOG 16

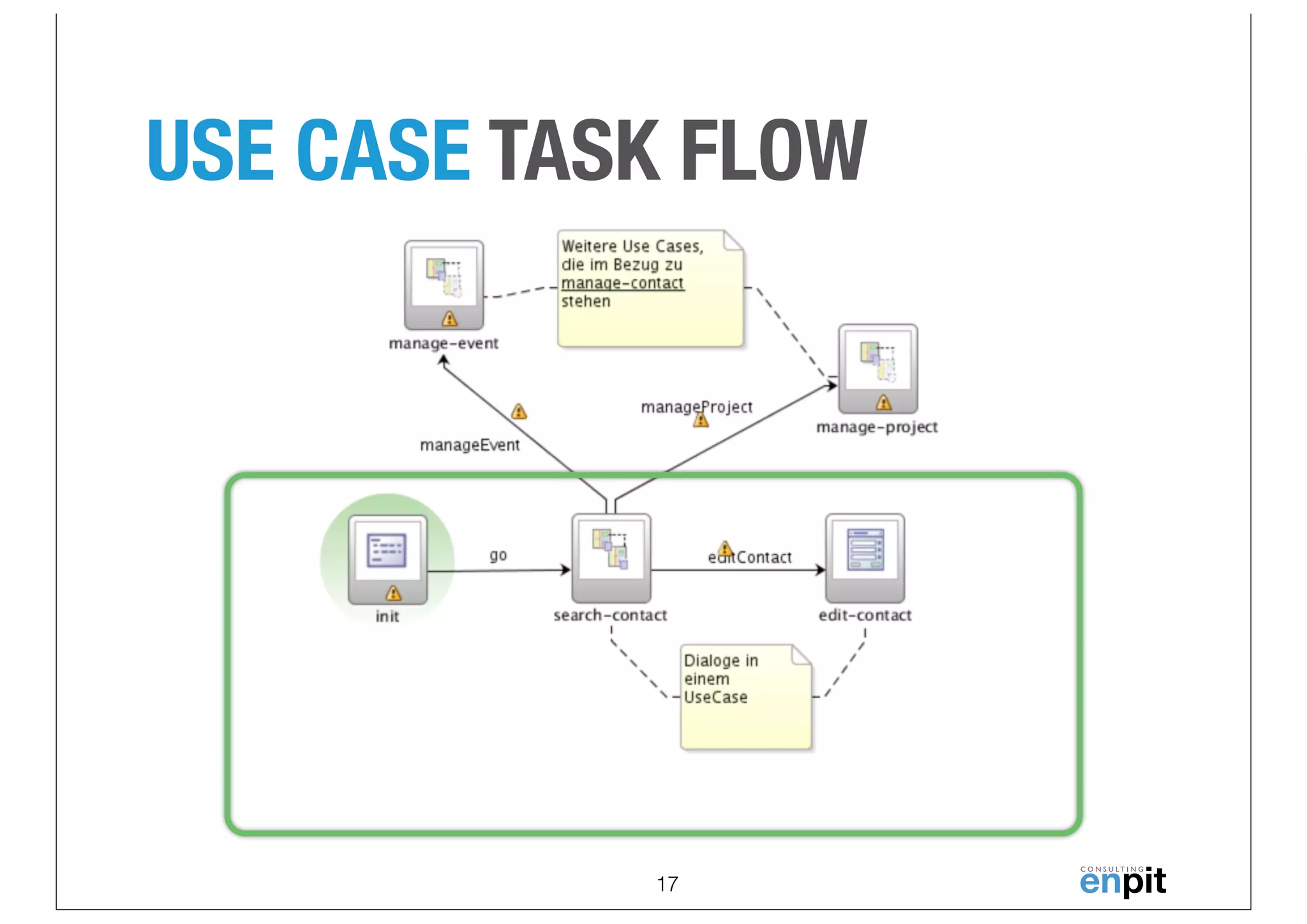

- 17. USE CASE TASKFLOW 17
- 18.

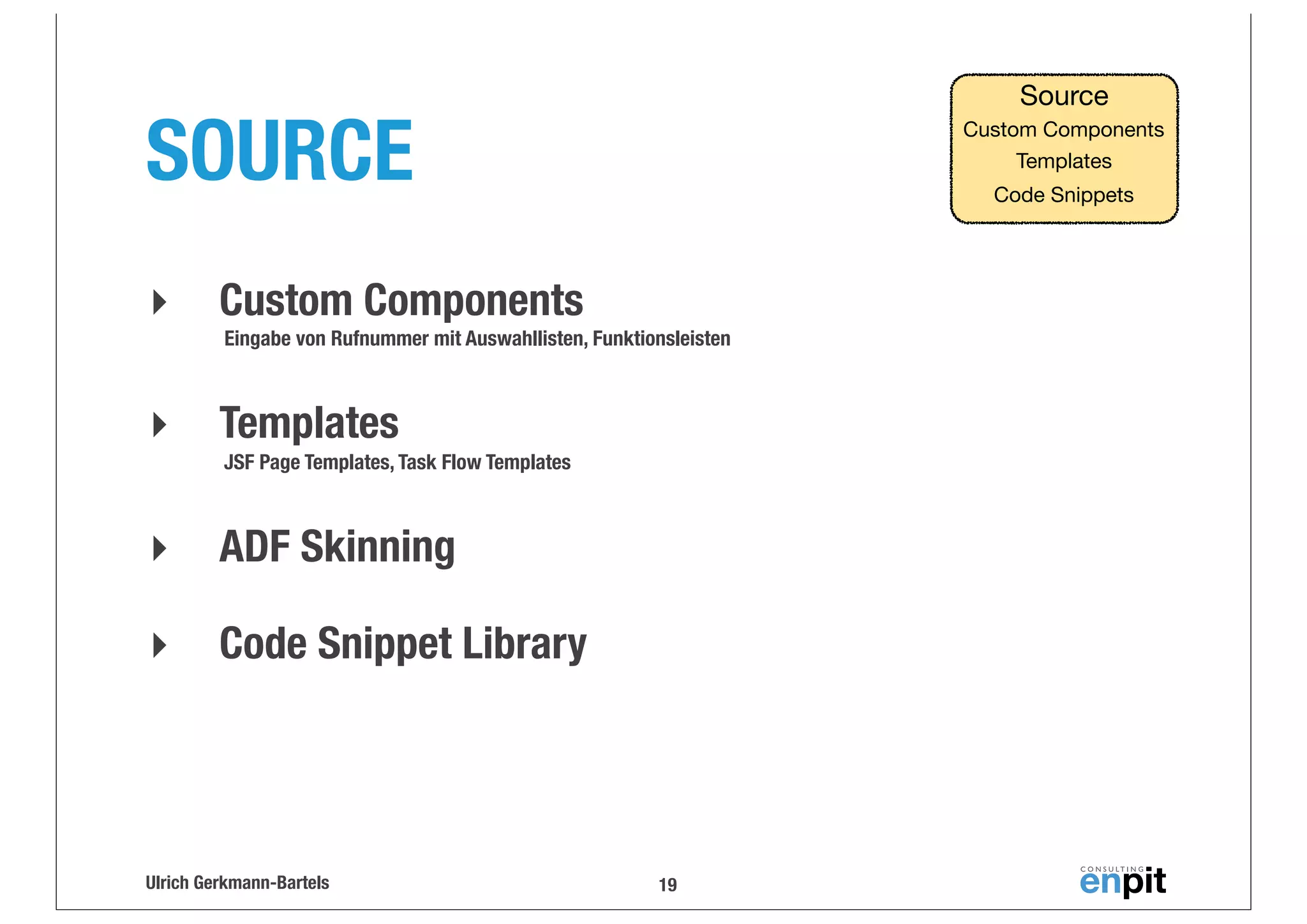

- 19. Source SOURCE ‣ Custom Components Templates Code Snippets CustomComponents Eingabe von Rufnummer mit Auswahllisten, Funktionsleisten ‣ Templates JSF Page Templates, Task Flow Templates ‣ ADF Skinning ‣ Code Snippet Library Ulrich Gerkmann-Bartels 19

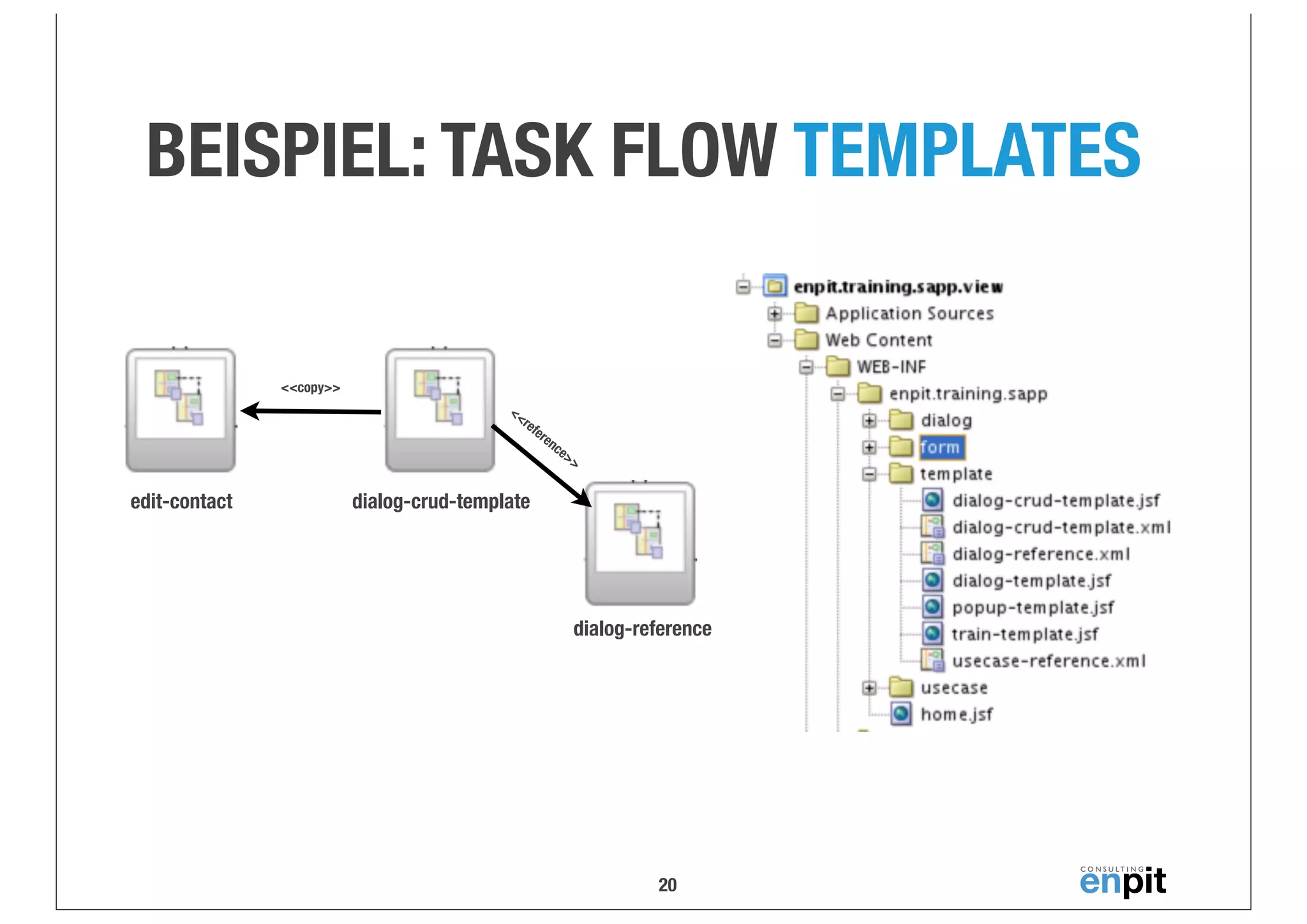

- 20. BEISPIEL: TASK FLOWTEMPLATES <<copy>> << r efe edit-contact re nc e> > dialog-crud-template dialog-reference 20

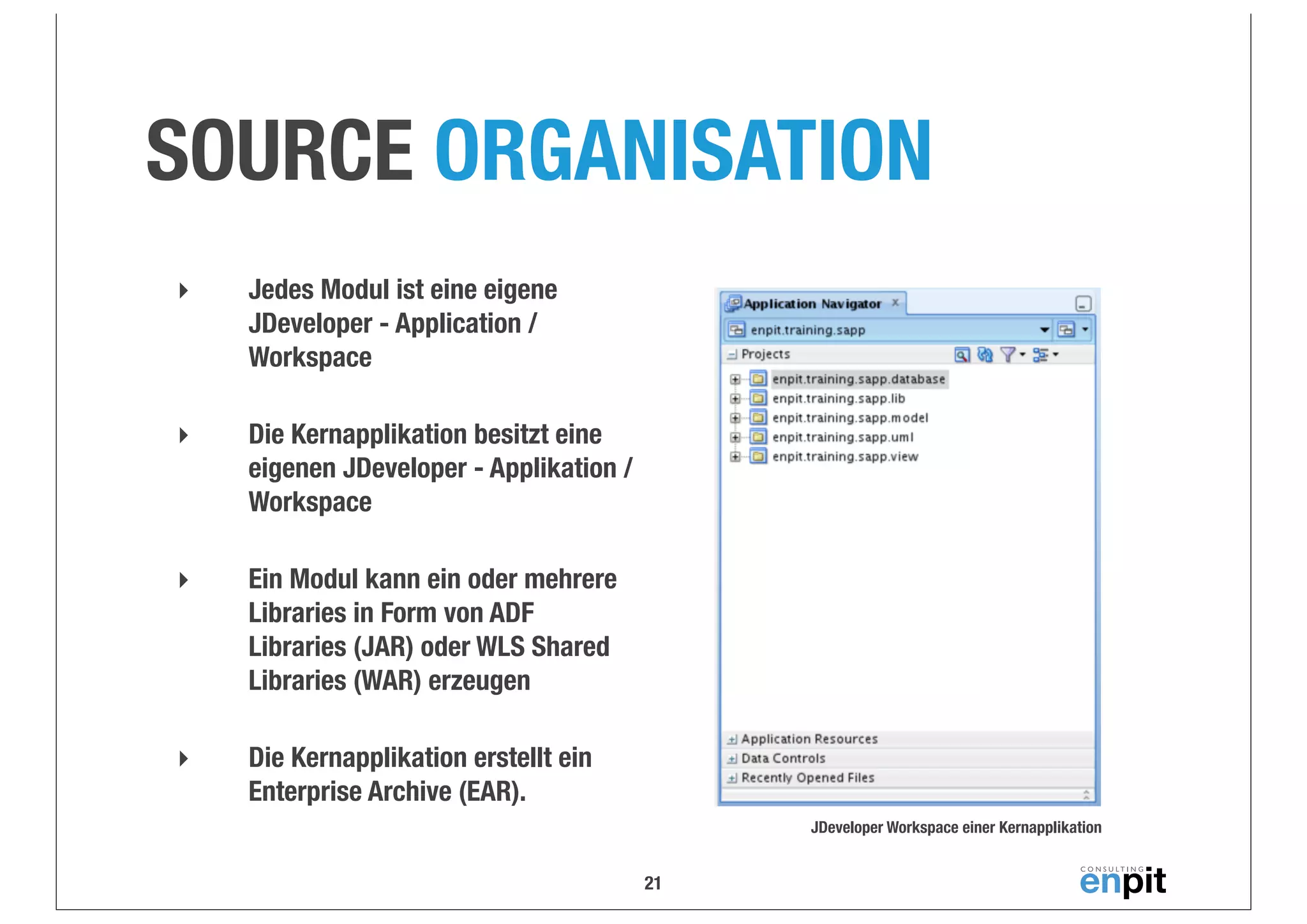

- 21. SOURCE ORGANISATION ‣ Jedes Modulist eine eigene JDeveloper - Application / Workspace ‣ Die Kernapplikation besitzt eine eigenen JDeveloper - Applikation / Workspace ‣ Ein Modul kann ein oder mehrere Libraries in Form von ADF Libraries (JAR) oder WLS Shared Libraries (WAR) erzeugen ‣ Die Kernapplikation erstellt ein Enterprise Archive (EAR). JDeveloper Workspace einer Kernapplikation 21

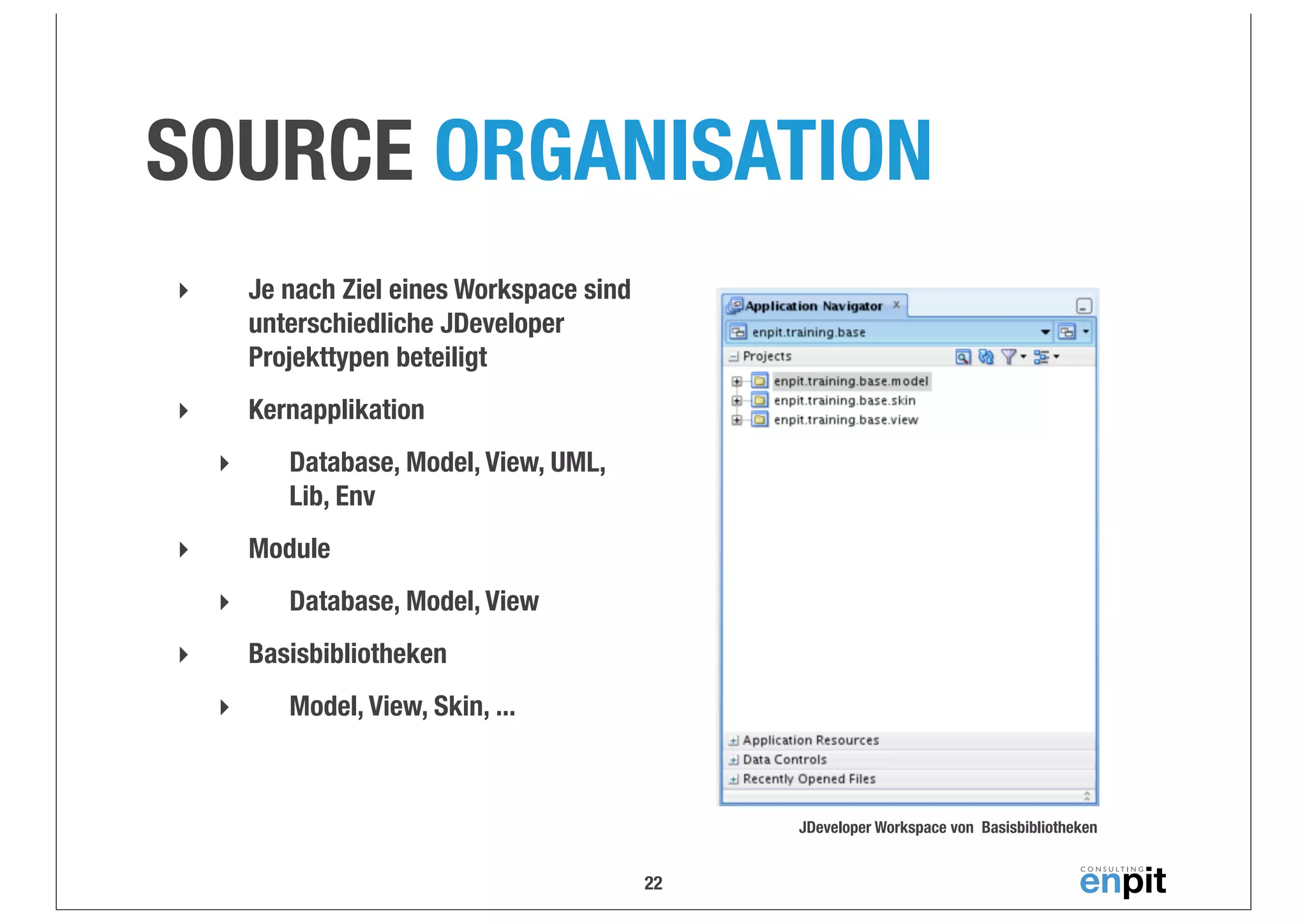

- 22. SOURCE ORGANISATION ‣ Je nachZiel eines Workspace sind unterschiedliche JDeveloper Projekttypen beteiligt ‣ Kernapplikation ‣ Database, Model, View, UML, Lib, Env Module ‣ ‣ Database, Model, View Basisbibliotheken ‣ ‣ Model, View, Skin, ... JDeveloper Workspace von Basisbibliotheken 22

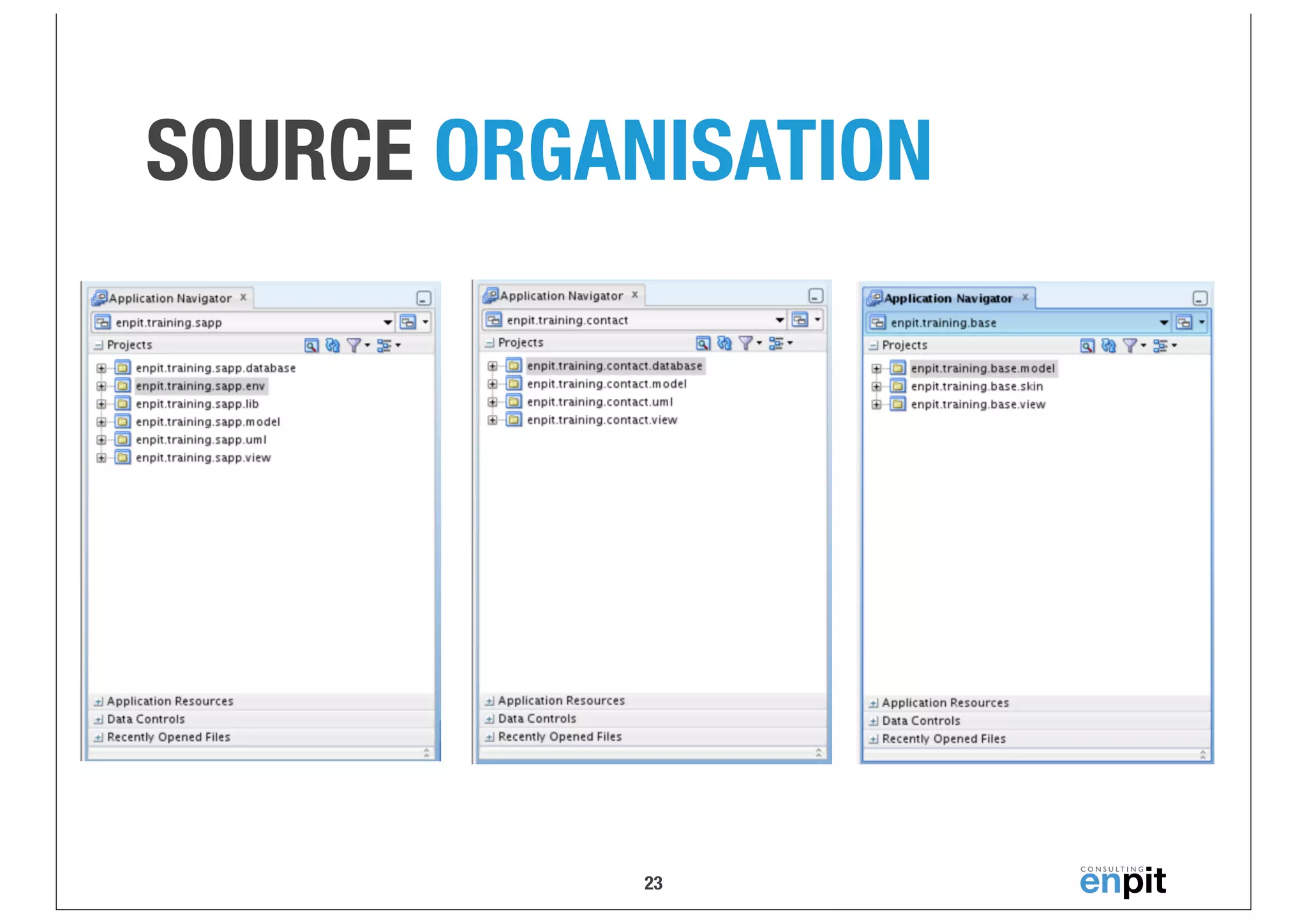

- 23.

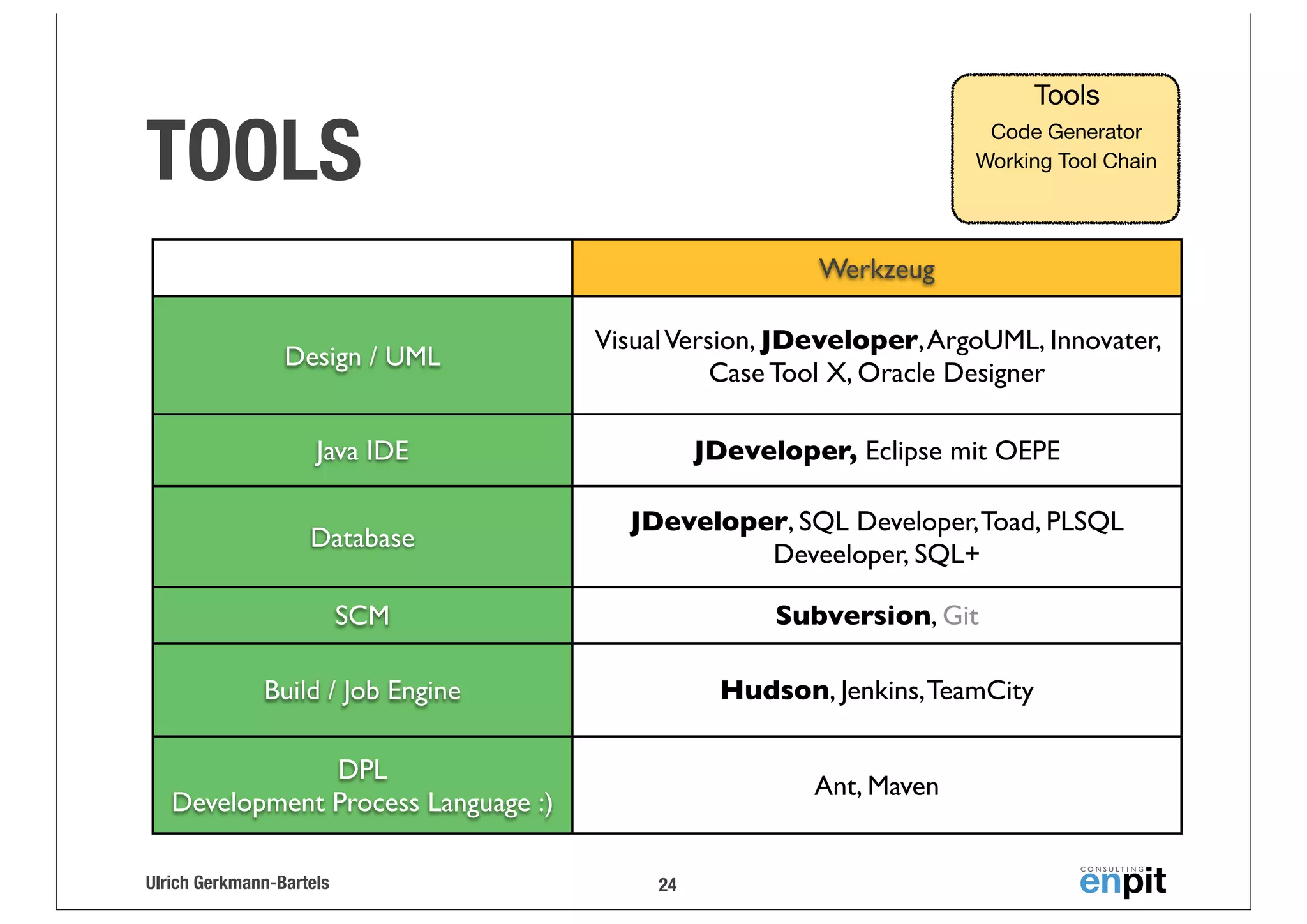

- 24. Tools TOOLS Code Generator Working ToolChain Werkzeug Design / UML Visual Version, JDeveloper, ArgoUML, Innovater, Case Tool X, Oracle Designer Java IDE JDeveloper, Eclipse mit OEPE Database JDeveloper, SQL Developer, Toad, PLSQL Deveeloper, SQL+ SCM Subversion, Git Build / Job Engine Hudson, Jenkins, TeamCity DPL Development Process Language :) Ant, Maven Ulrich Gerkmann-Bartels 24

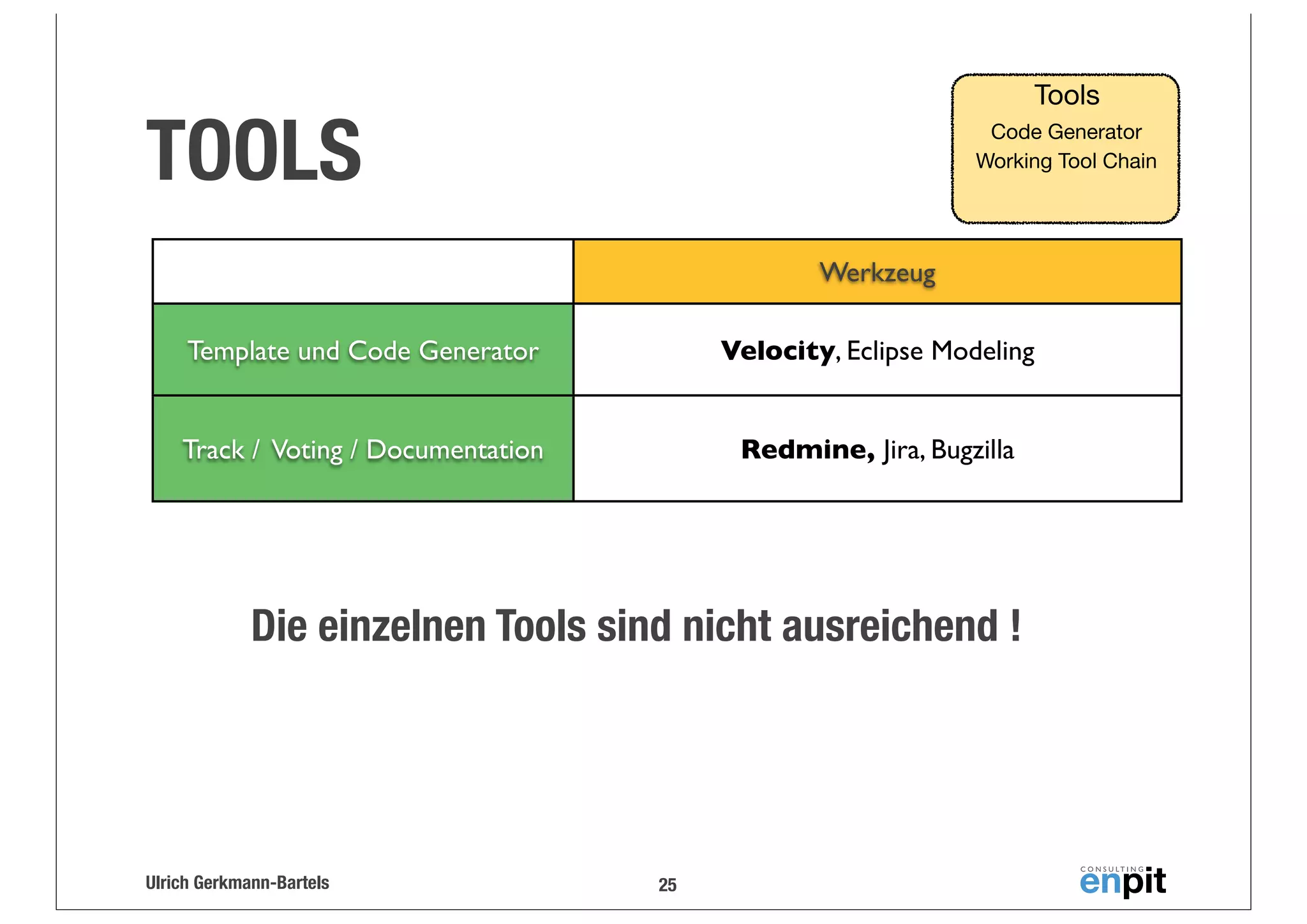

- 25. Tools TOOLS Code Generator Working ToolChain Werkzeug Template und Code Generator Velocity, Eclipse Modeling Track / Voting / Documentation Redmine, Jira, Bugzilla Die einzelnen Tools sind nicht ausreichend ! Ulrich Gerkmann-Bartels 25

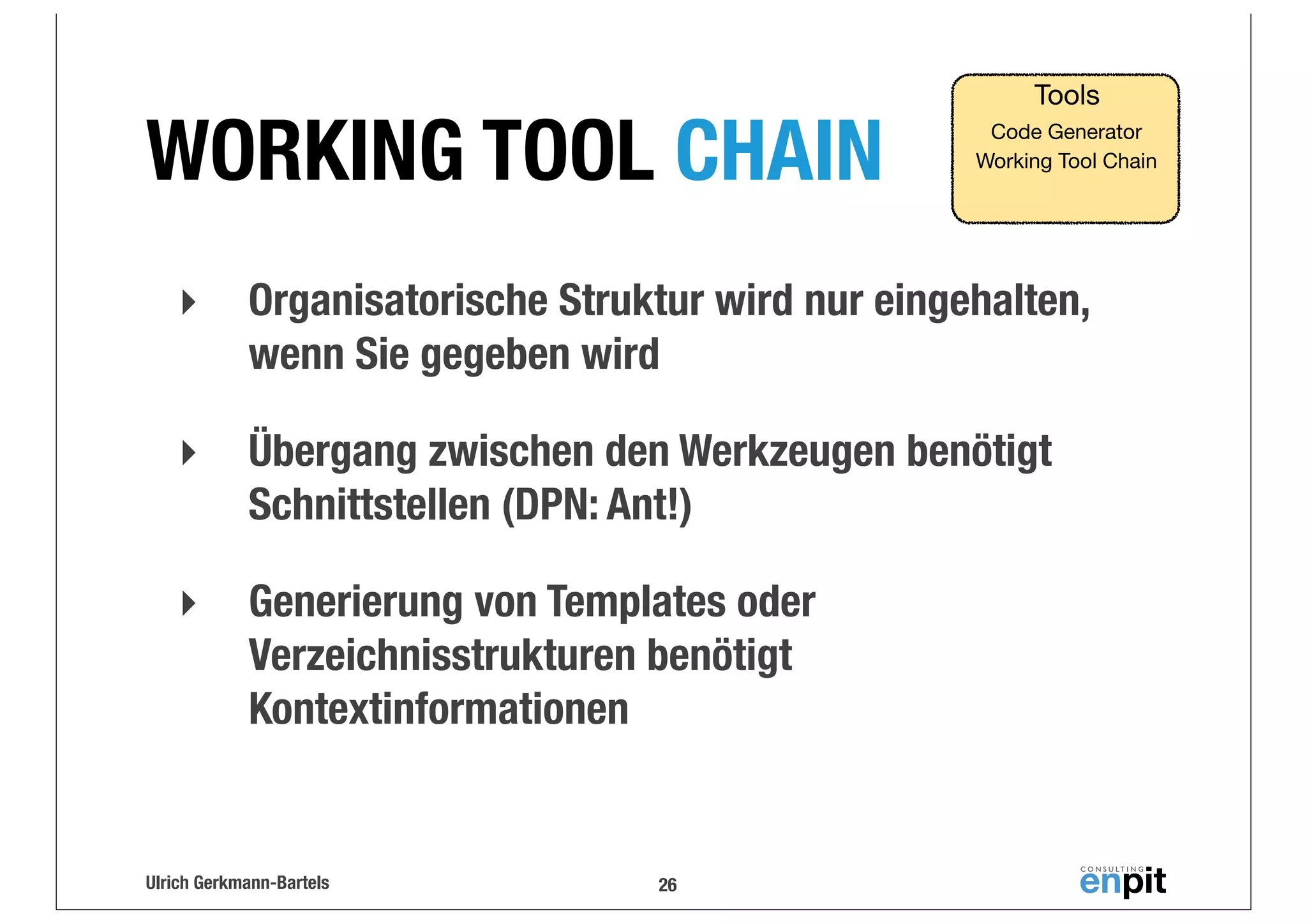

- 26. WORKING TOOL CHAIN Tools CodeGenerator Working Tool Chain ‣ Organisatorische Struktur wird nur eingehalten, wenn Sie gegeben wird ‣ Übergang zwischen den Werkzeugen benötigt Schnittstellen (DPN: Ant!) ‣ Generierung von Templates oder Verzeichnisstrukturen benötigt Kontextinformationen Ulrich Gerkmann-Bartels 26

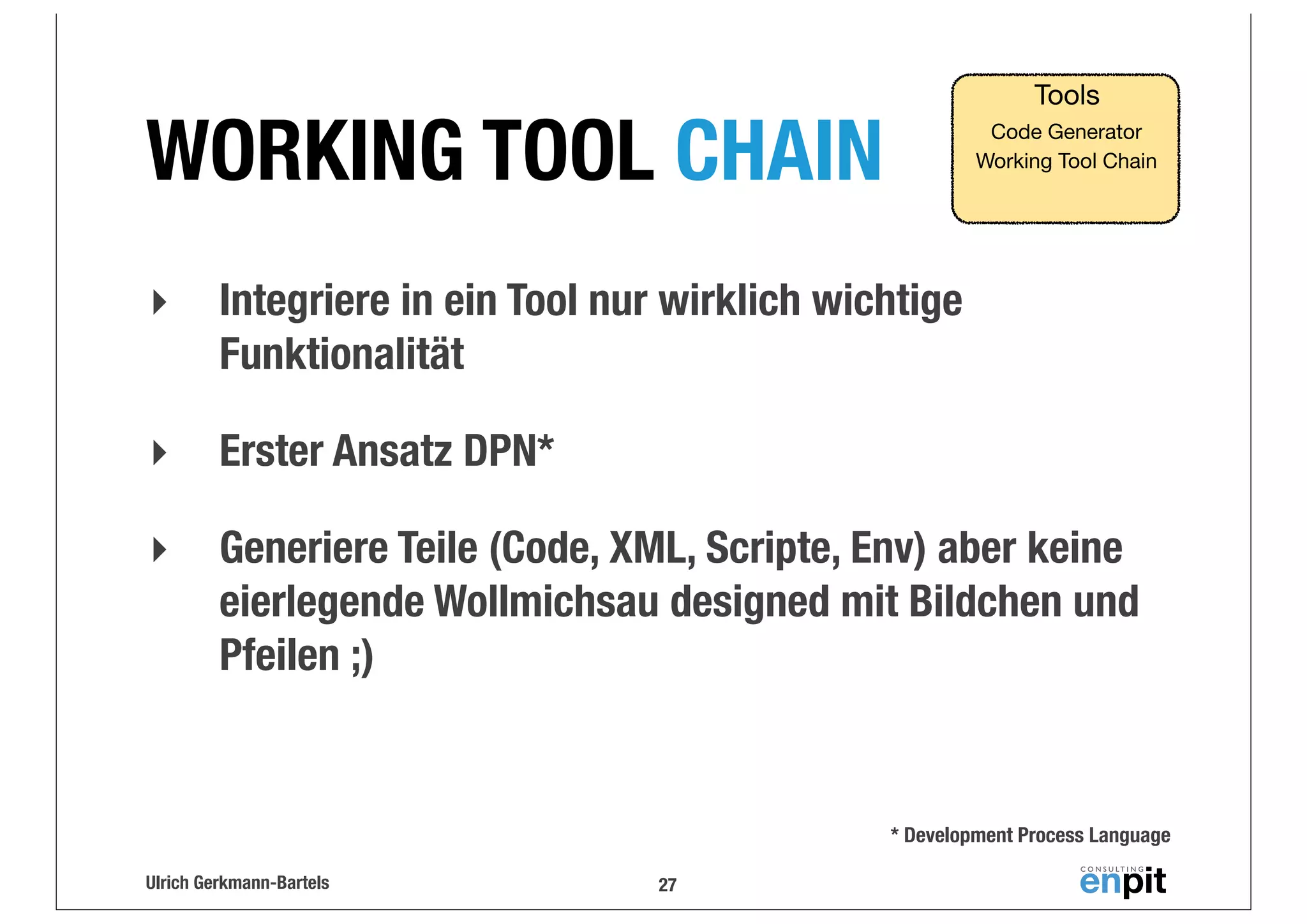

- 27. Tools WORKING TOOL CHAIN CodeGenerator Working Tool Chain ‣ Integriere in ein Tool nur wirklich wichtige Funktionalität ‣ Erster Ansatz DPN* ‣ Generiere Teile (Code, XML, Scripte, Env) aber keine eierlegende Wollmichsau designed mit Bildchen und Pfeilen ;) * Development Process Language Ulrich Gerkmann-Bartels 27

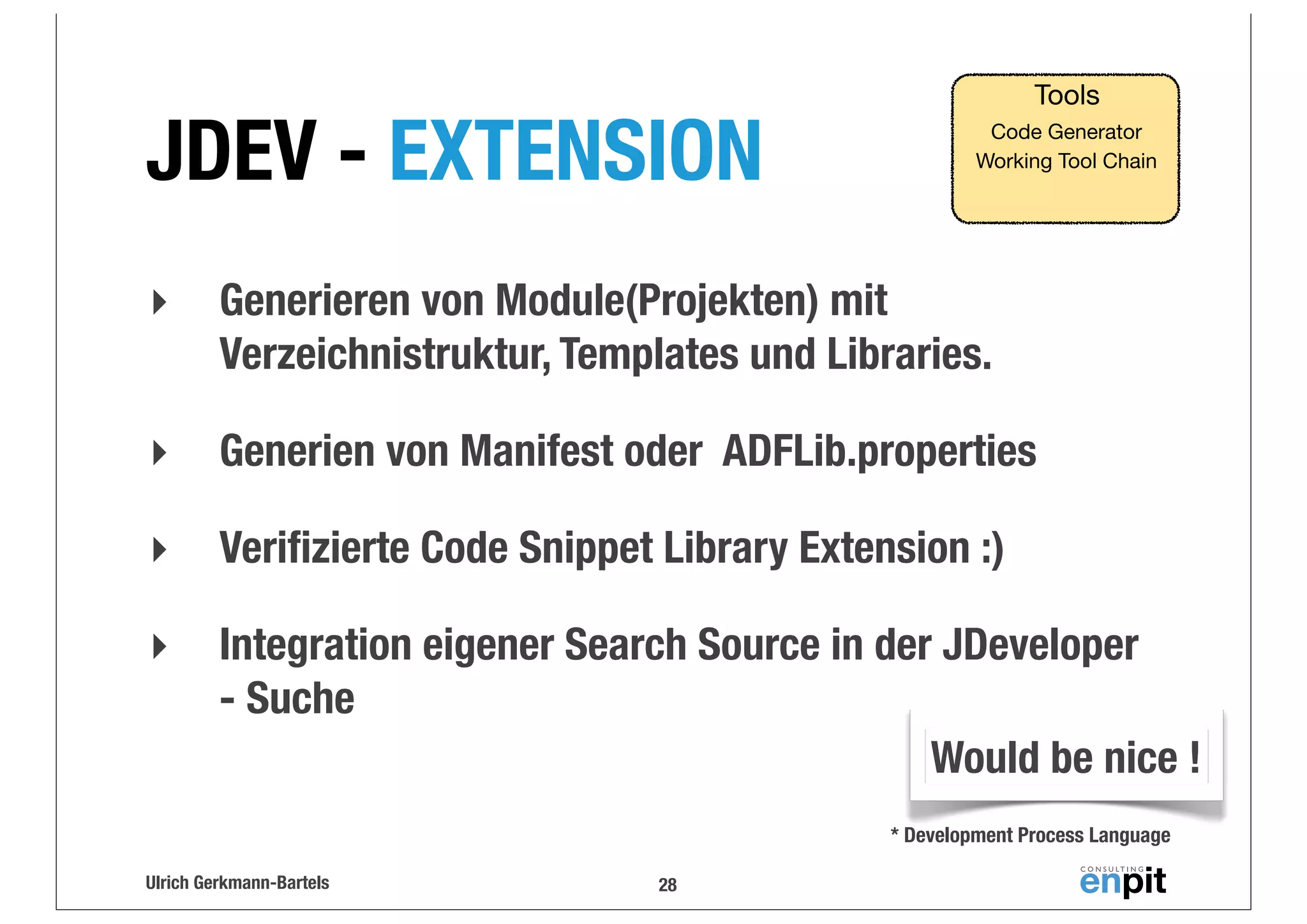

- 28. JDEV - EXTENSION Tools CodeGenerator Working Tool Chain ‣ Generieren von Module(Projekten) mit Verzeichnistruktur, Templates und Libraries. ‣ Generien von Manifest oder ADFLib.properties ‣ Verifizierte Code Snippet Library Extension :) ‣ Integration eigener Search Source in der JDeveloper - Suche Would be nice ! * Development Process Language Ulrich Gerkmann-Bartels 28

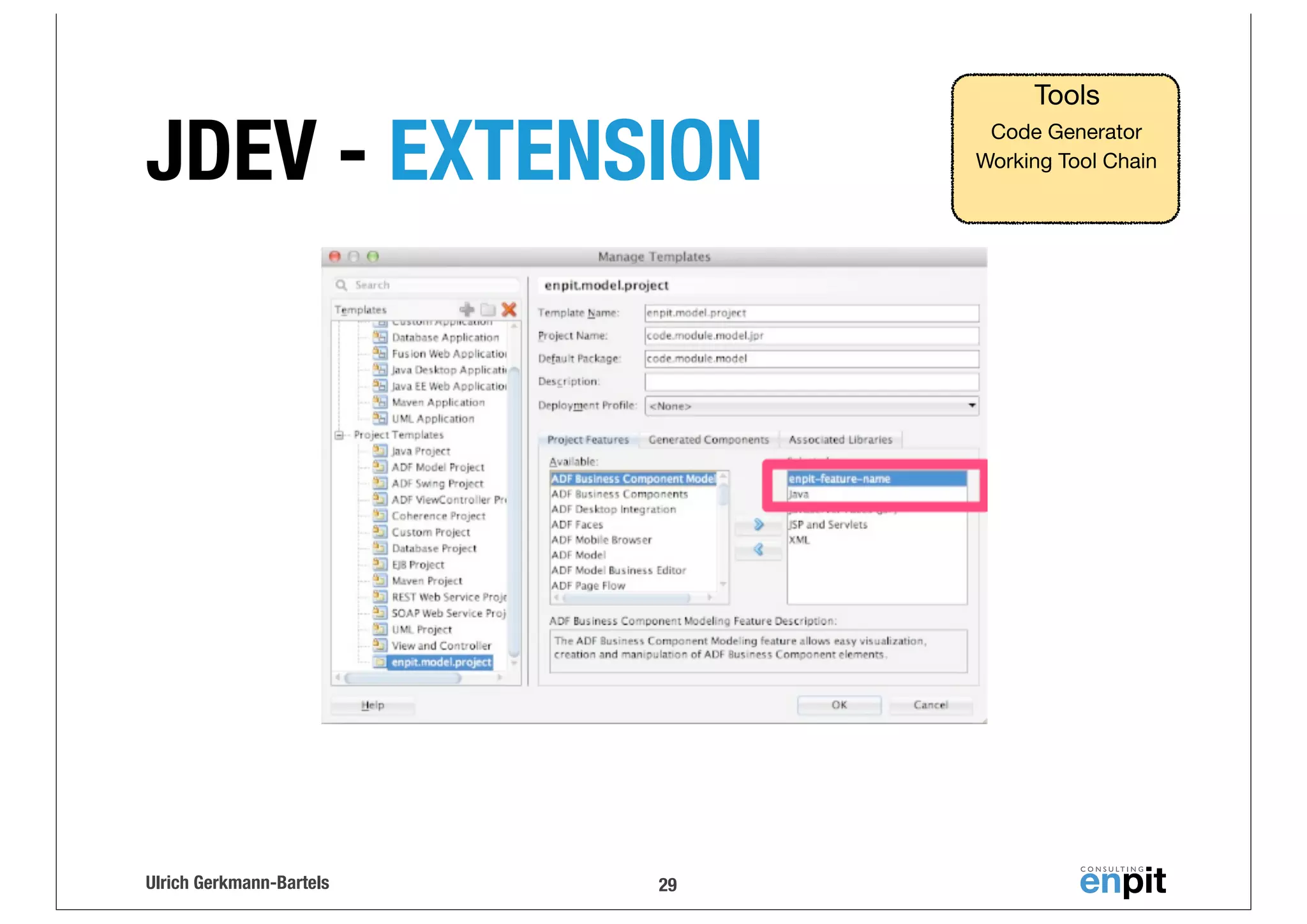

- 29. JDEV - EXTENSION UlrichGerkmann-Bartels 29 Tools Code Generator Working Tool Chain

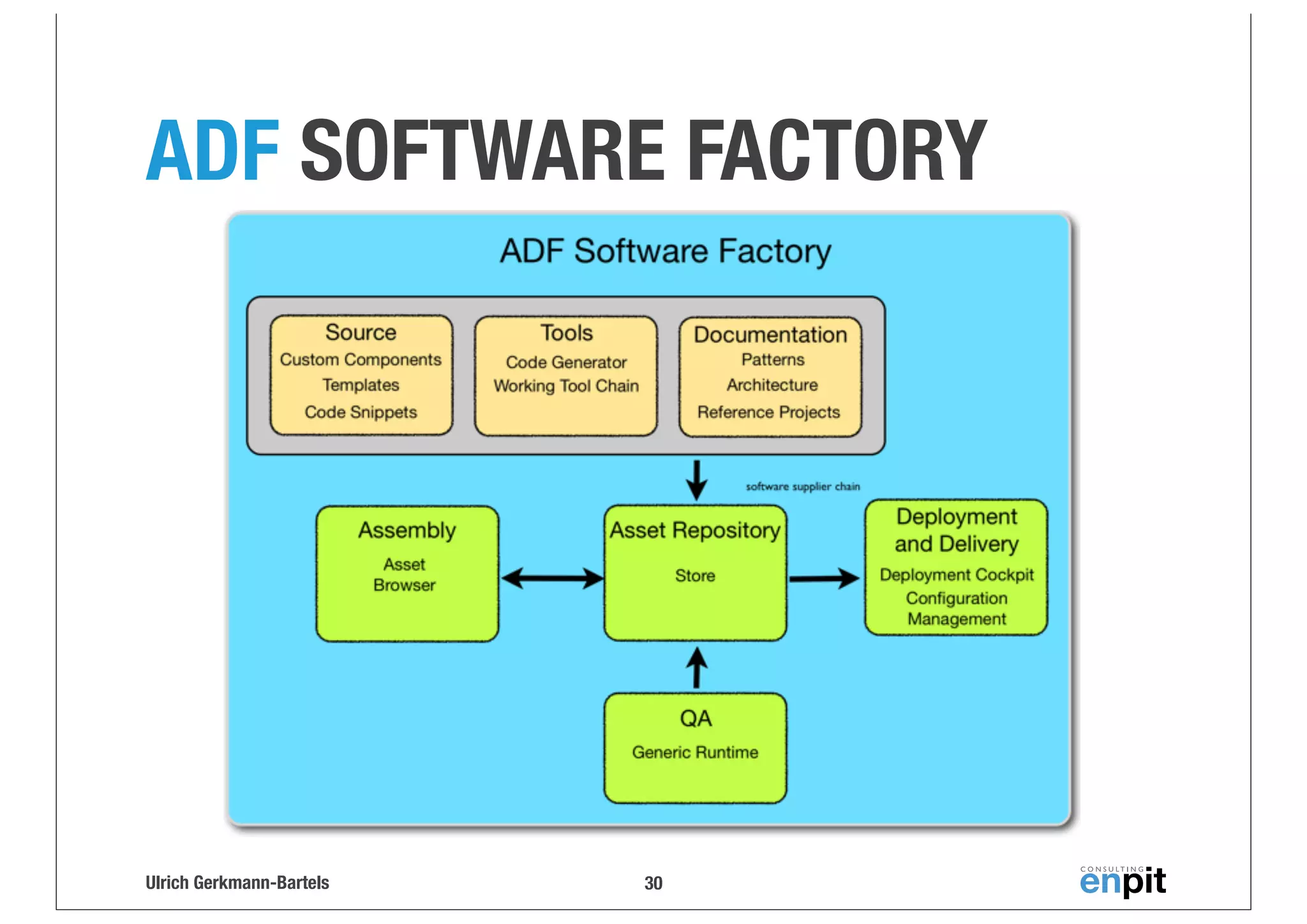

- 30. ADF SOFTWARE FACTORY UlrichGerkmann-Bartels 30

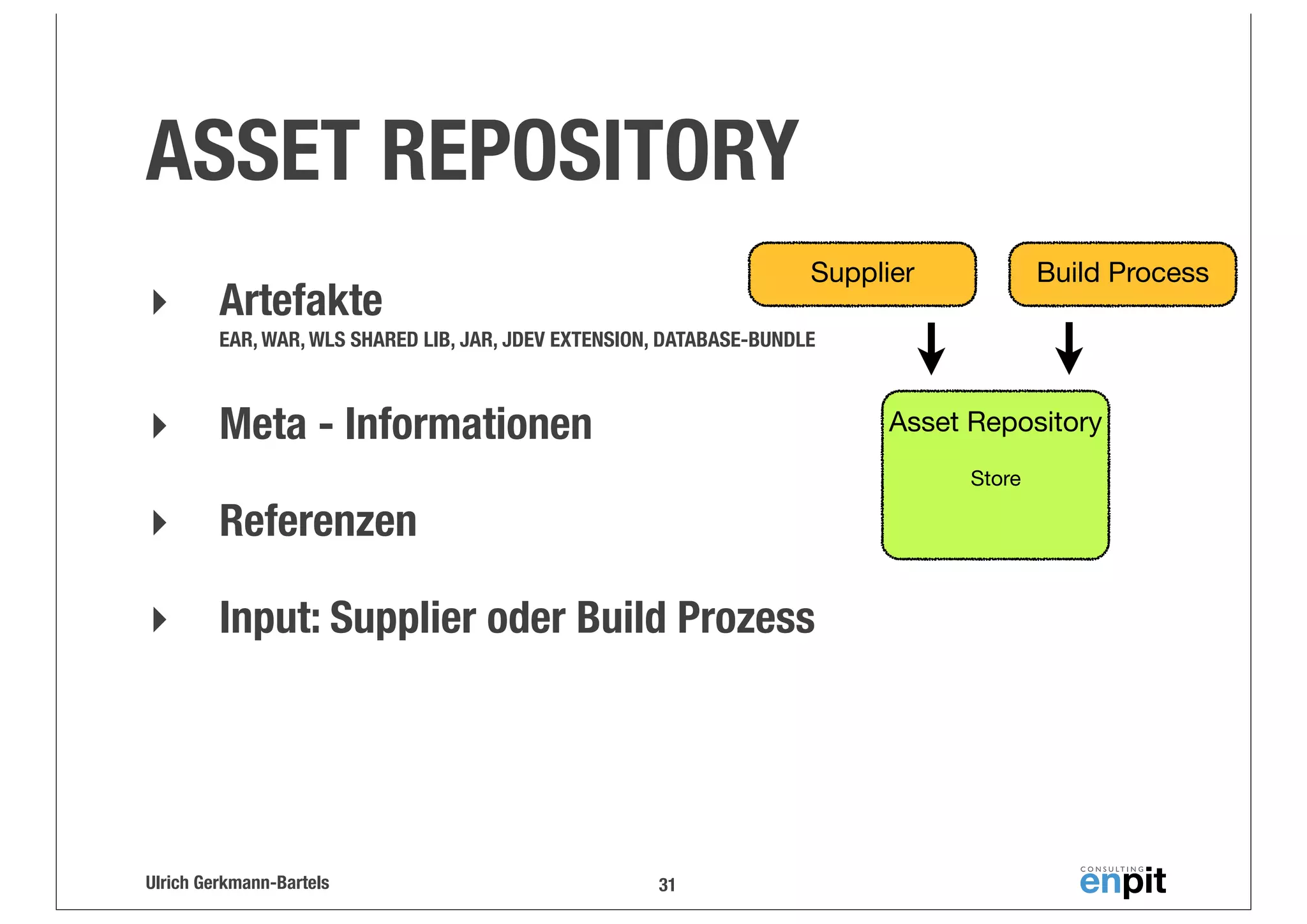

- 31. ASSET REPOSITORY ‣ Supplier Artefakte Build Process EAR,WAR, WLS SHARED LIB, JAR, JDEV EXTENSION, DATABASE-BUNDLE ‣ Meta - Informationen Asset Repository Store ‣ Referenzen ‣ Input: Supplier oder Build Prozess Ulrich Gerkmann-Bartels 31

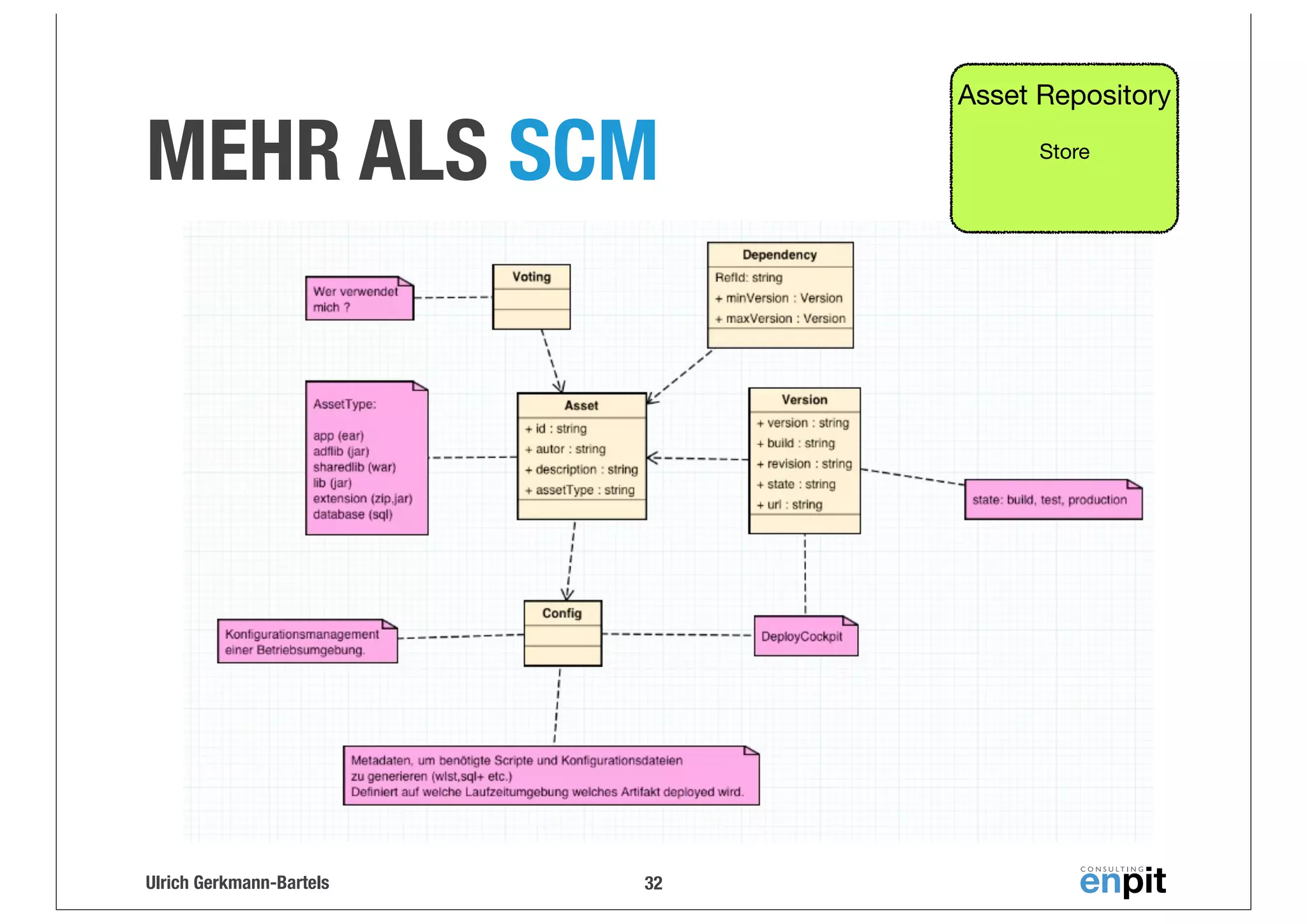

- 32. MEHR ALS SCM UlrichGerkmann-Bartels 32 Asset Repository Store

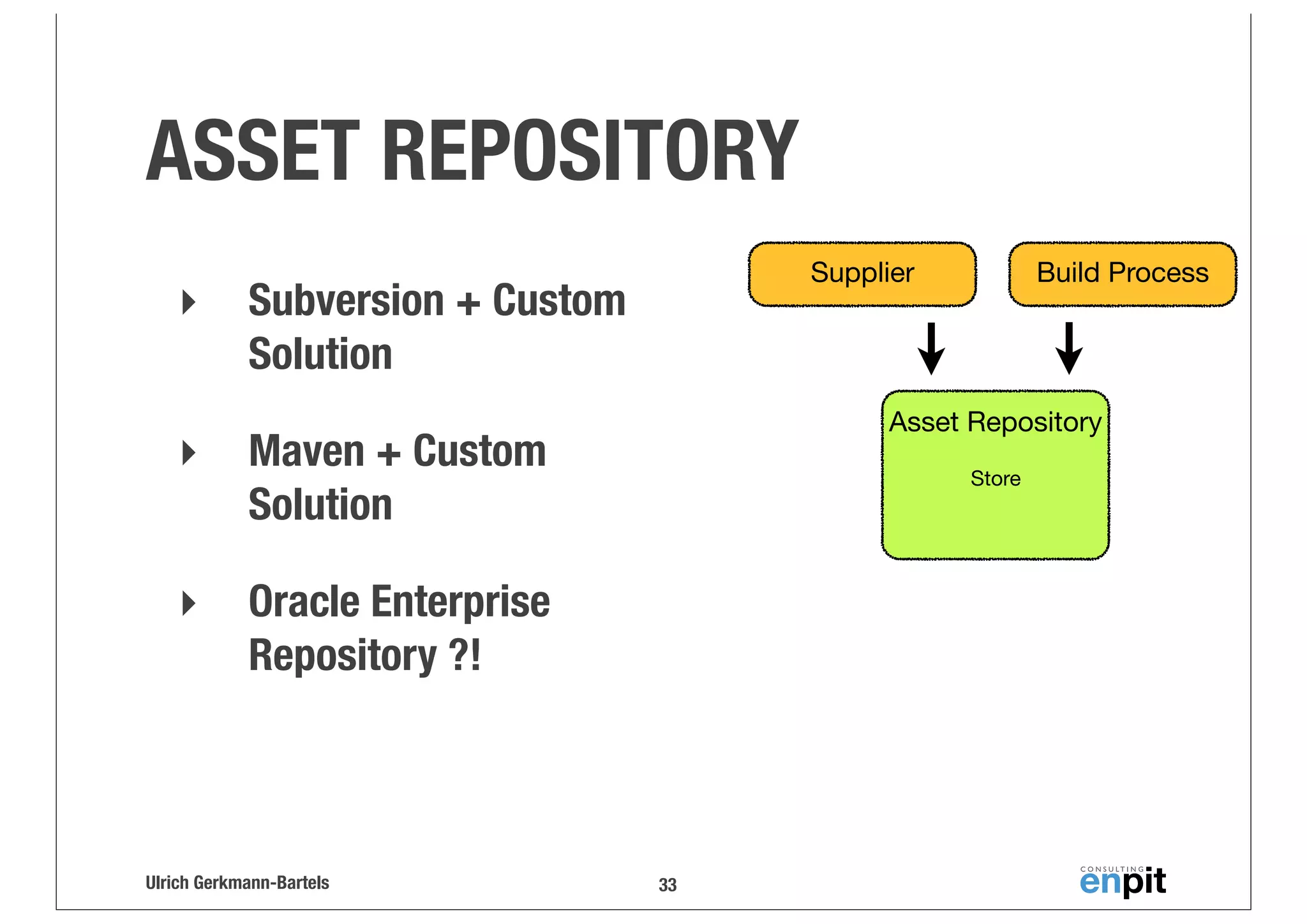

- 33. ASSET REPOSITORY ‣ Supplier Subversion +Custom Solution ‣ Asset Repository Maven + Custom Solution ‣ Oracle Enterprise Repository ?! Ulrich Gerkmann-Bartels Build Process Store 33

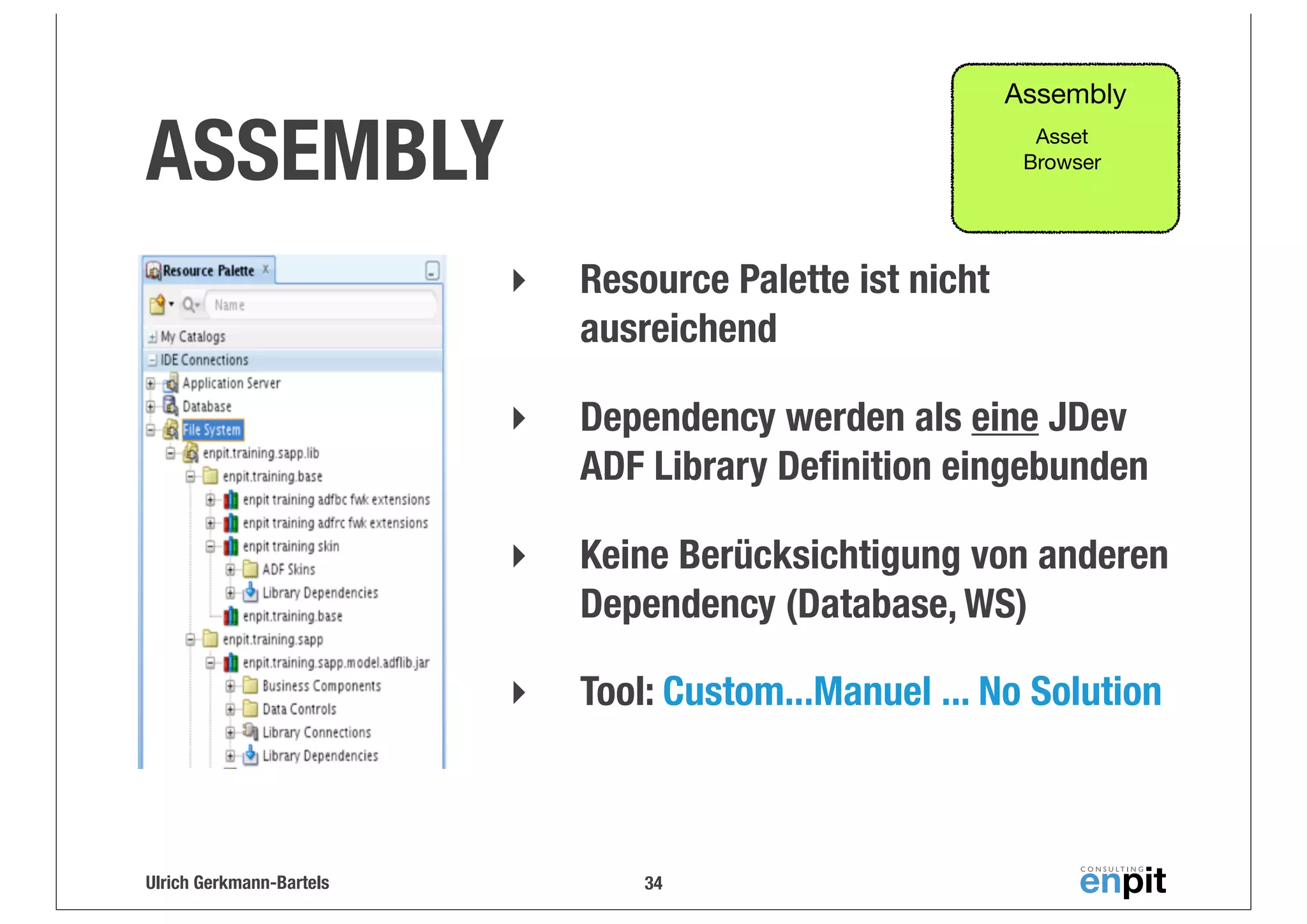

- 34. Assembly ASSEMBLY Asset Browser ‣ ‣ Dependency werden alseine JDev ADF Library Definition eingebunden ‣ Keine Berücksichtigung von anderen Dependency (Database, WS) ‣ Ulrich Gerkmann-Bartels Resource Palette ist nicht ausreichend Tool: Custom...Manuel ... No Solution 34

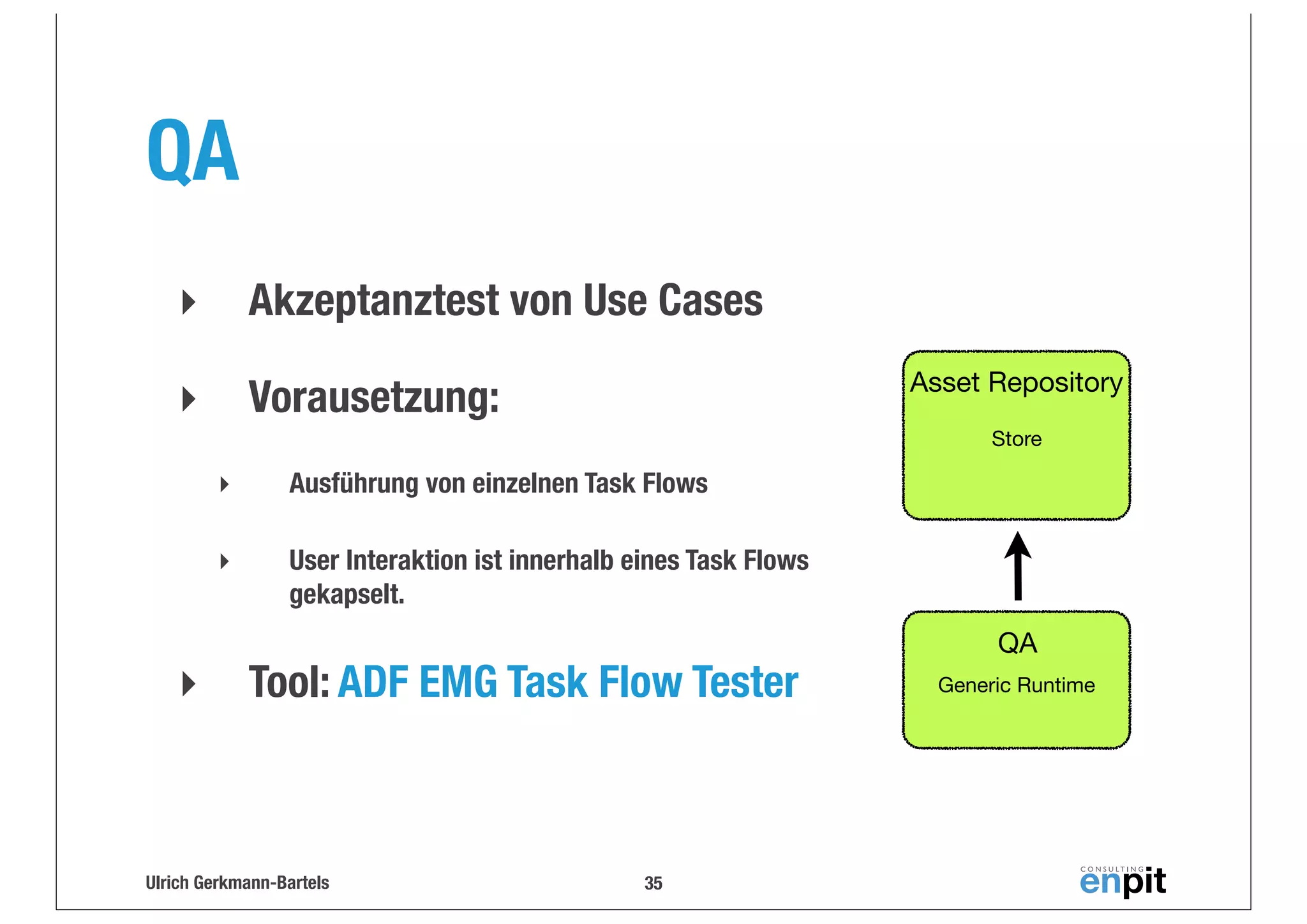

- 35. QA ‣ Akzeptanztest von UseCases ‣ Vorausetzung: Asset Repository Store ‣ ‣ ‣ Ausführung von einzelnen Task Flows User Interaktion ist innerhalb eines Task Flows gekapselt. Tool: ADF EMG Task Flow Tester Ulrich Gerkmann-Bartels 35 QA Generic Runtime

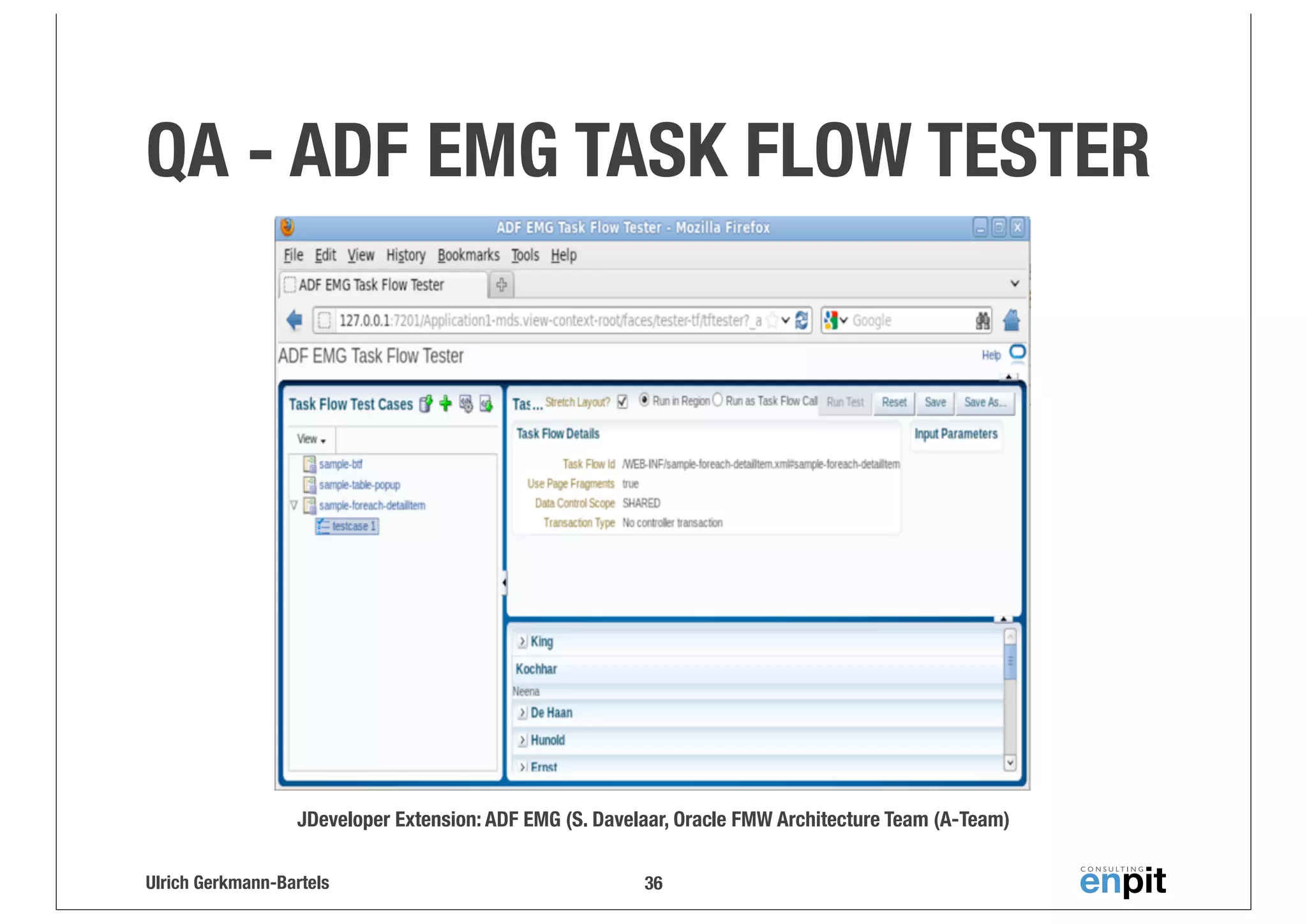

- 36. QA - ADFEMG TASK FLOW TESTER JDeveloper Extension: ADF EMG (S. Davelaar, Oracle FMW Architecture Team (A-Team) Ulrich Gerkmann-Bartels 36

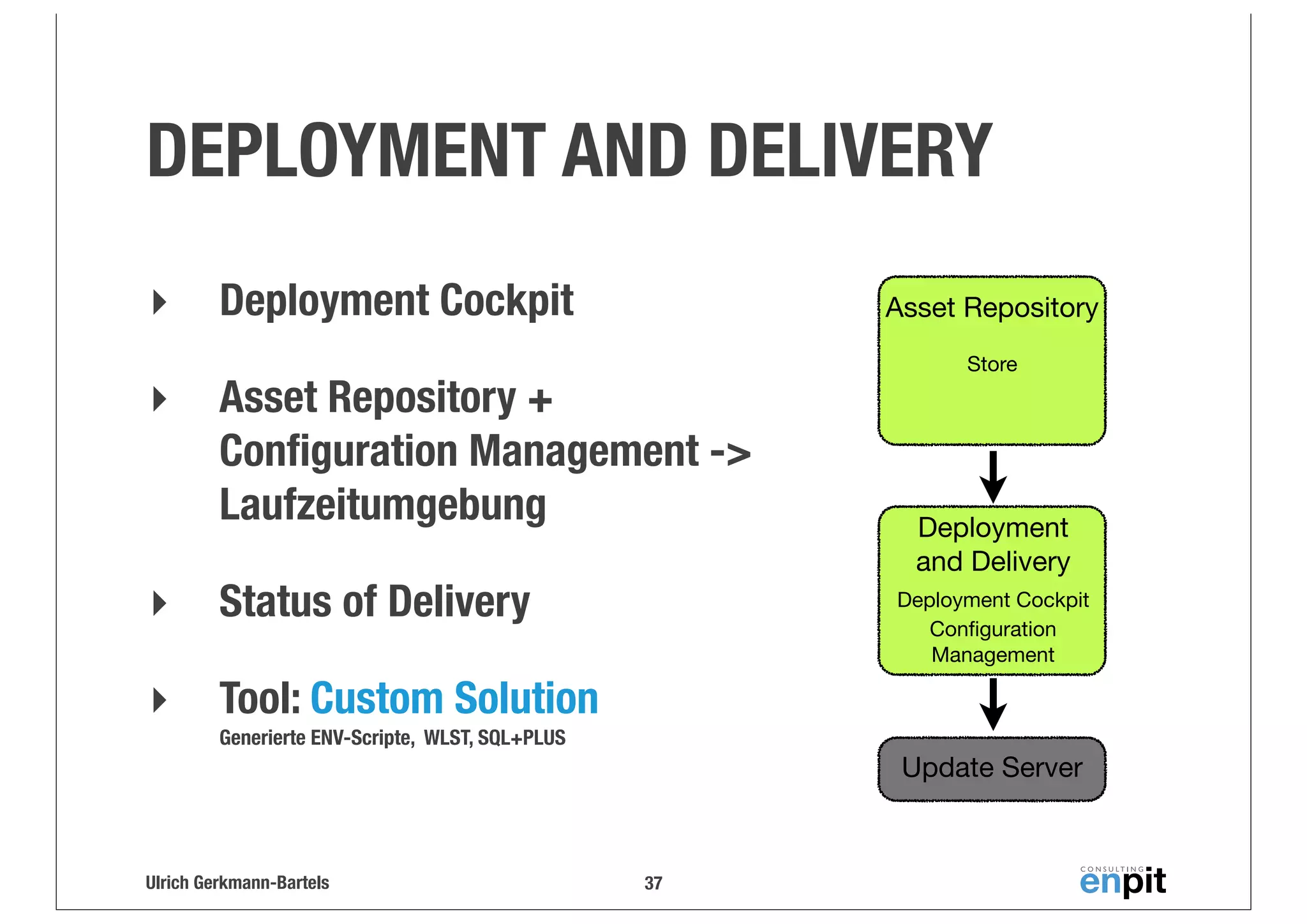

- 37. DEPLOYMENT AND DELIVERY ‣ ‣ DeploymentCockpit Asset Repository Asset Repository + Configuration Management -> Laufzeitumgebung ‣ Status of Delivery ‣ Store Deployment and Delivery Tool: Custom Solution Deployment Cockpit Configuration Management Generierte ENV-Scripte, WLST, SQL+PLUS Update Server Ulrich Gerkmann-Bartels 37
- 38. ADF SOFTWARE FACTORY UlrichGerkmann-Bartels 38

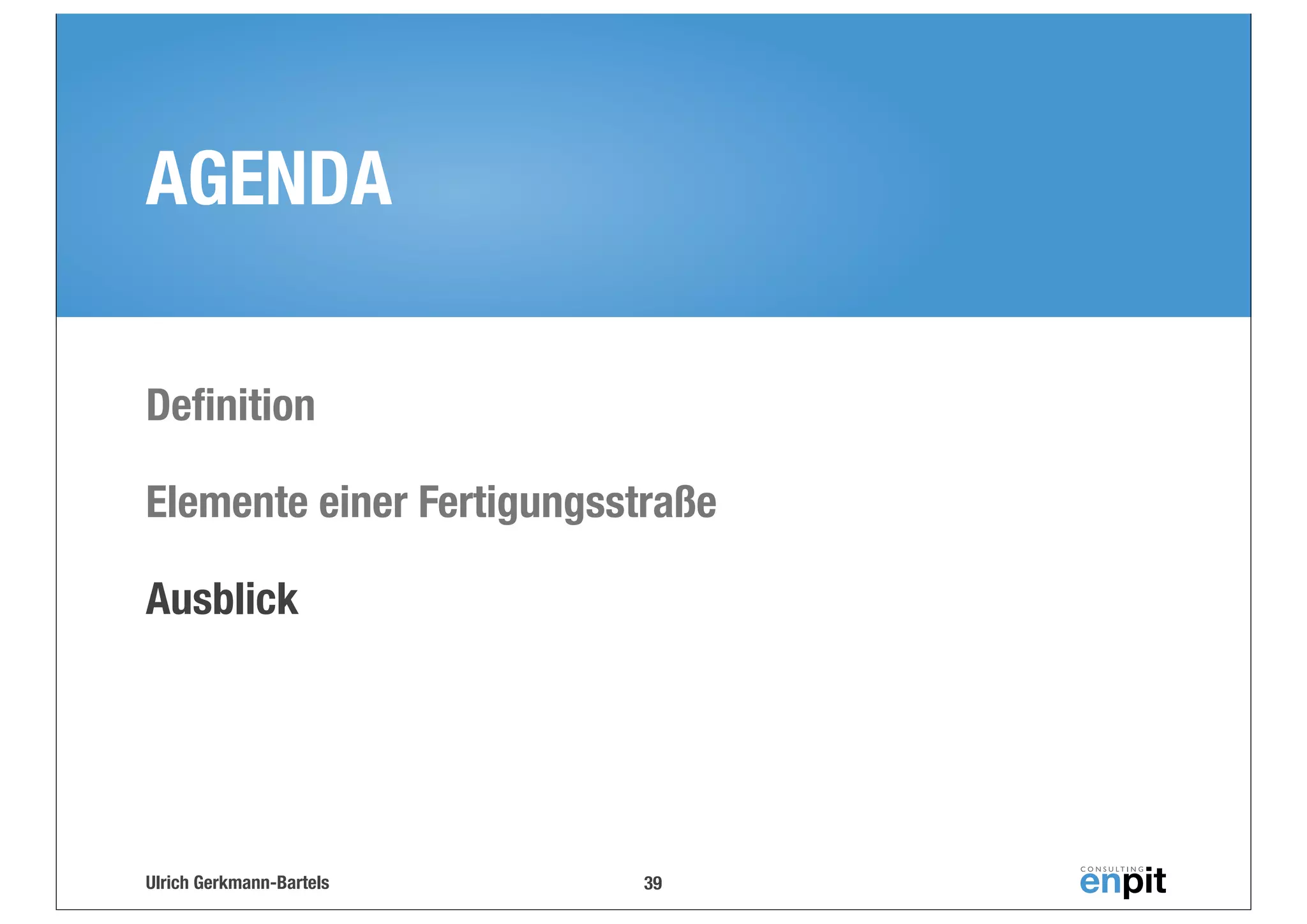

- 39. AGENDA Definition Elemente einer Fertigungsstraße Ausblick UlrichGerkmann-Bartels 39

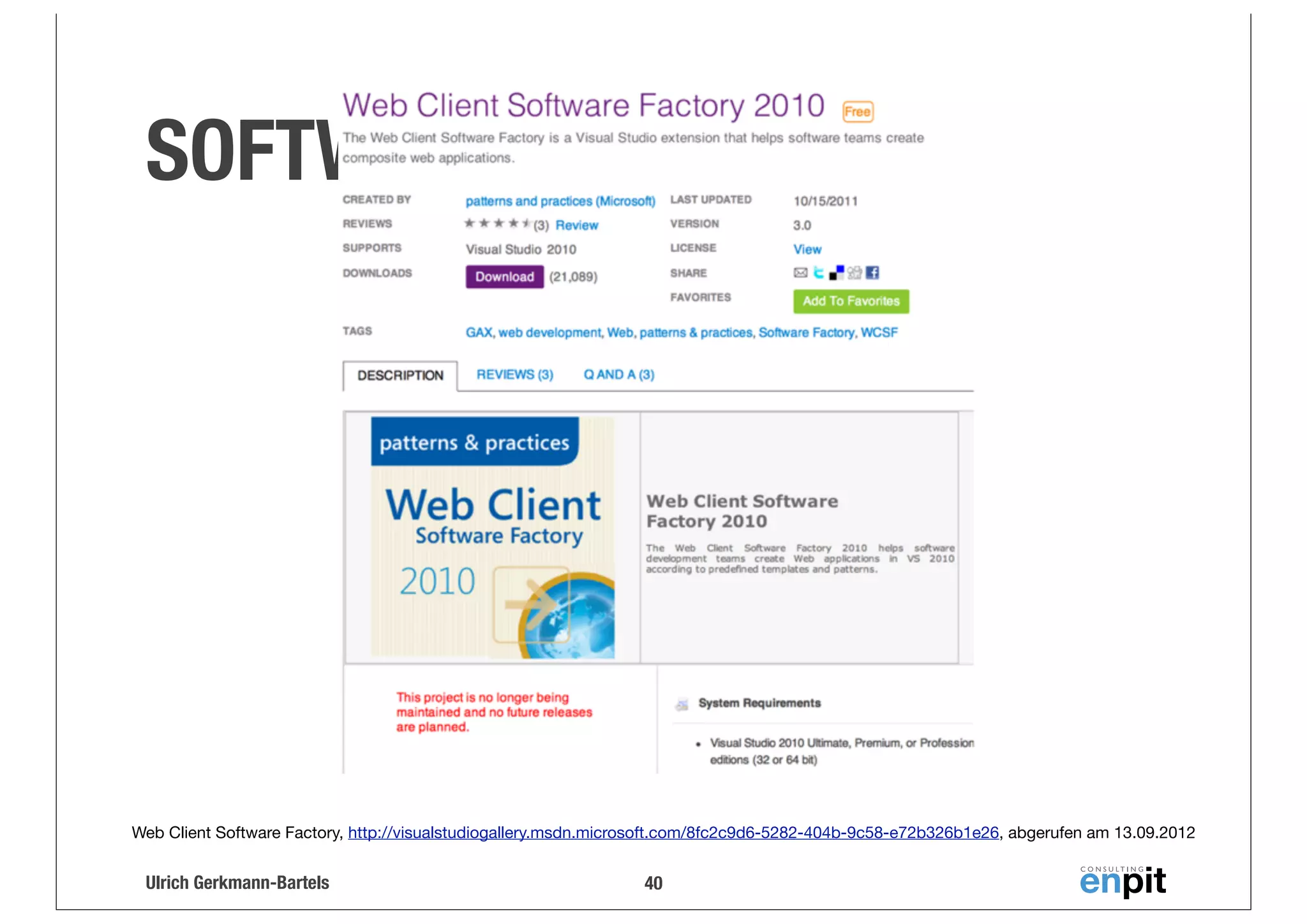

- 40. SOFTWARE FACTORY Web ClientSoftware Factory, http://visualstudiogallery.msdn.microsoft.com/8fc2c9d6-5282-404b-9c58-e72b326b1e26, abgerufen am 13.09.2012 Ulrich Gerkmann-Bartels 40
- 41. WIE VIELE VARIANTENHAT DENN IHRE PRODUKTLINIE ?

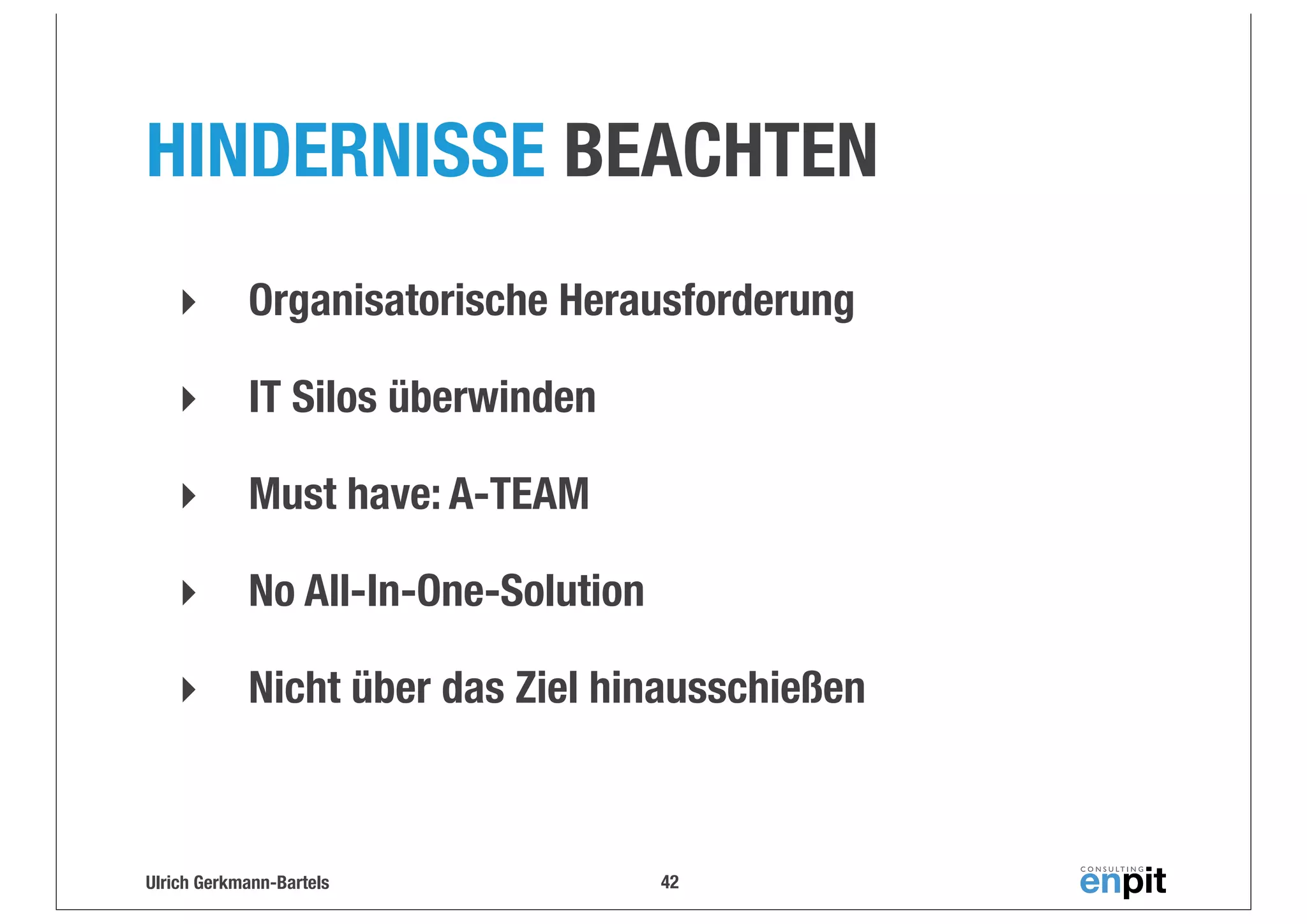

- 42. HINDERNISSE BEACHTEN ‣ Organisatorische Herausforderung ‣ ITSilos überwinden ‣ Must have: A-TEAM ‣ No All-In-One-Solution ‣ Nicht über das Ziel hinausschießen Ulrich Gerkmann-Bartels 42

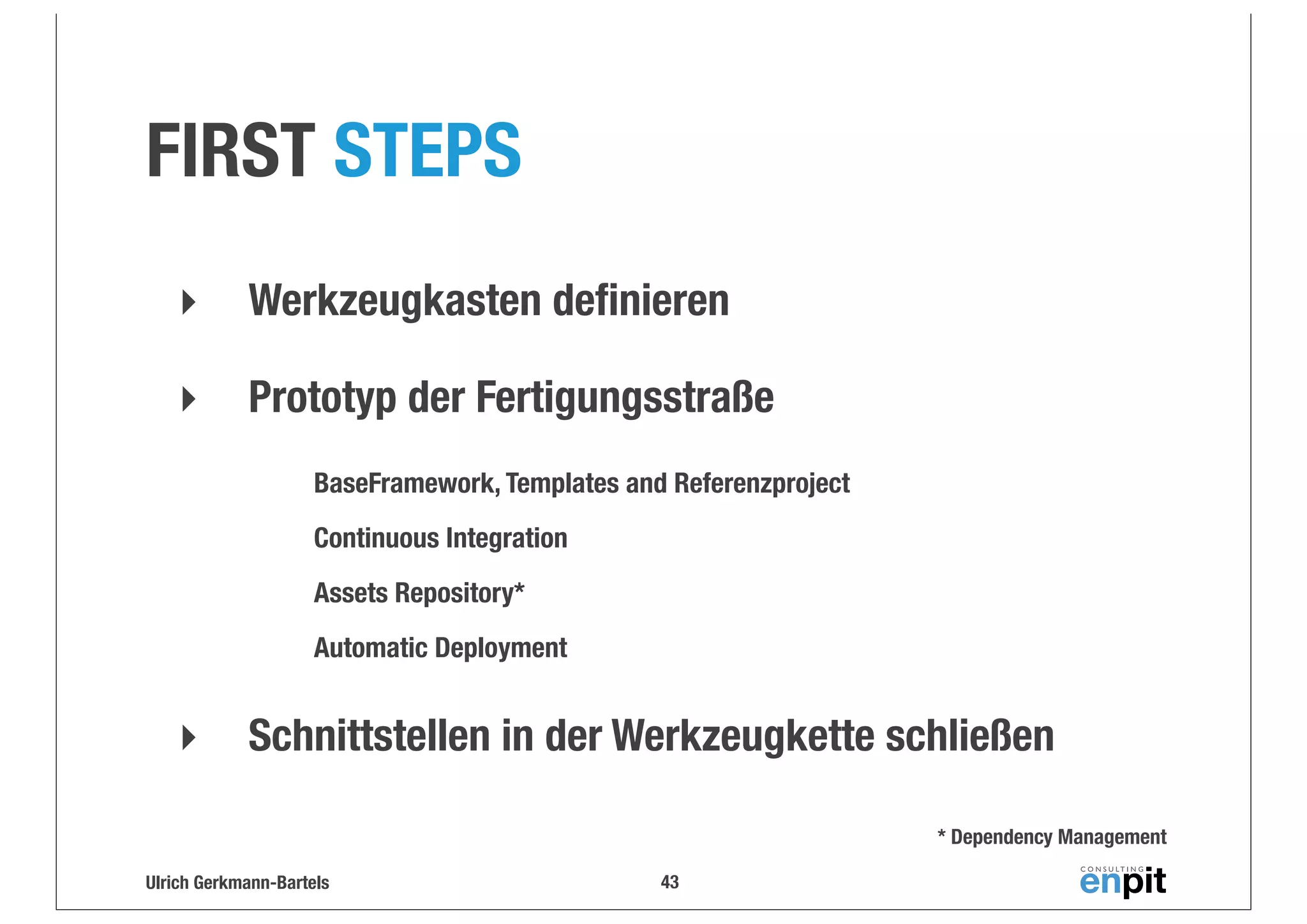

- 43. FIRST STEPS ‣ Werkzeugkasten definieren ‣ Prototypder Fertigungsstraße BaseFramework, Templates and Referenzproject Continuous Integration Assets Repository* Automatic Deployment ‣ Schnittstellen in der Werkzeugkette schließen * Dependency Management Ulrich Gerkmann-Bartels 43

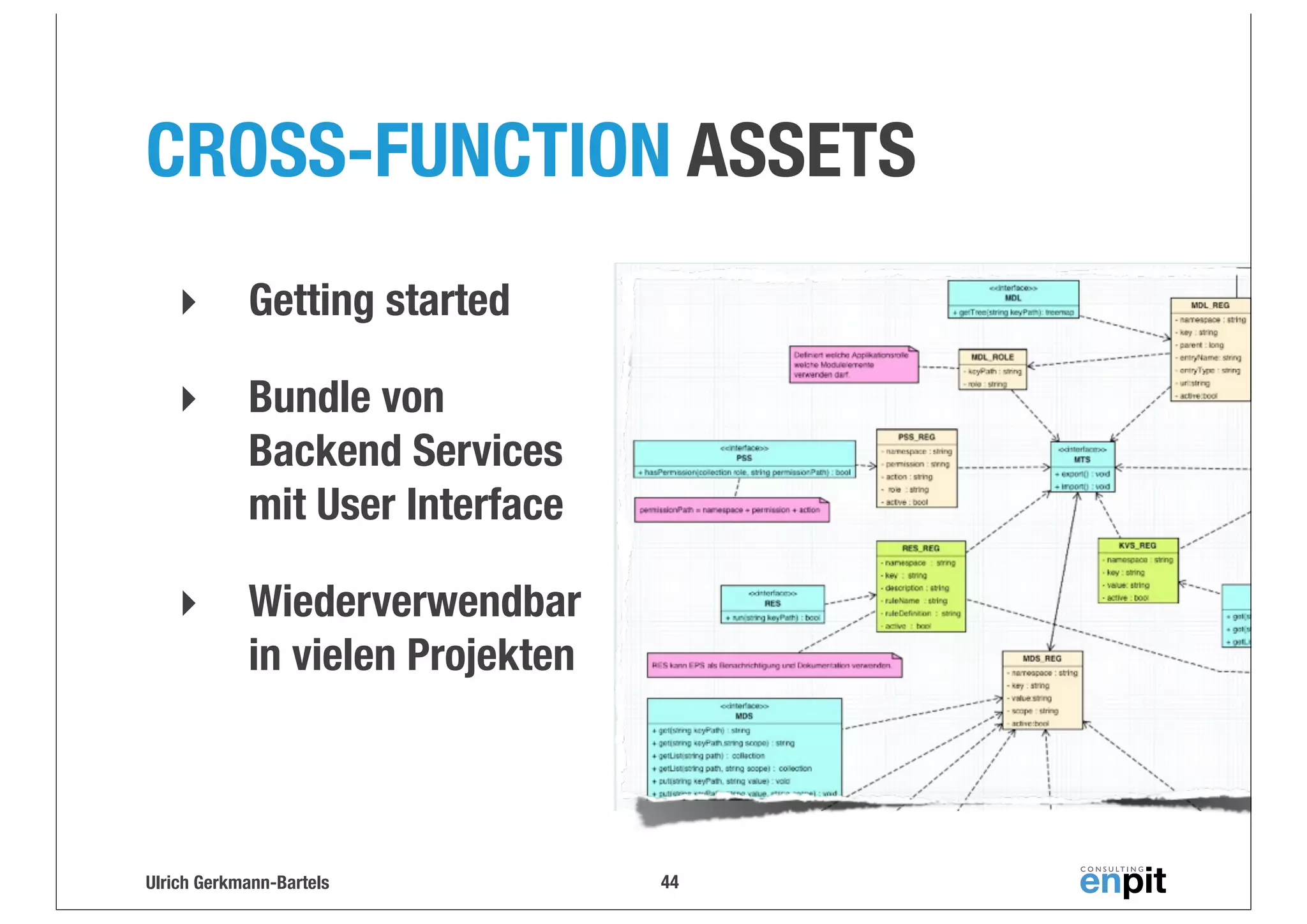

- 44. CROSS-FUNCTION ASSETS ‣ Getting started ‣ Bundlevon Backend Services mit User Interface ‣ Wiederverwendbar in vielen Projekten Ulrich Gerkmann-Bartels 44
- 45.

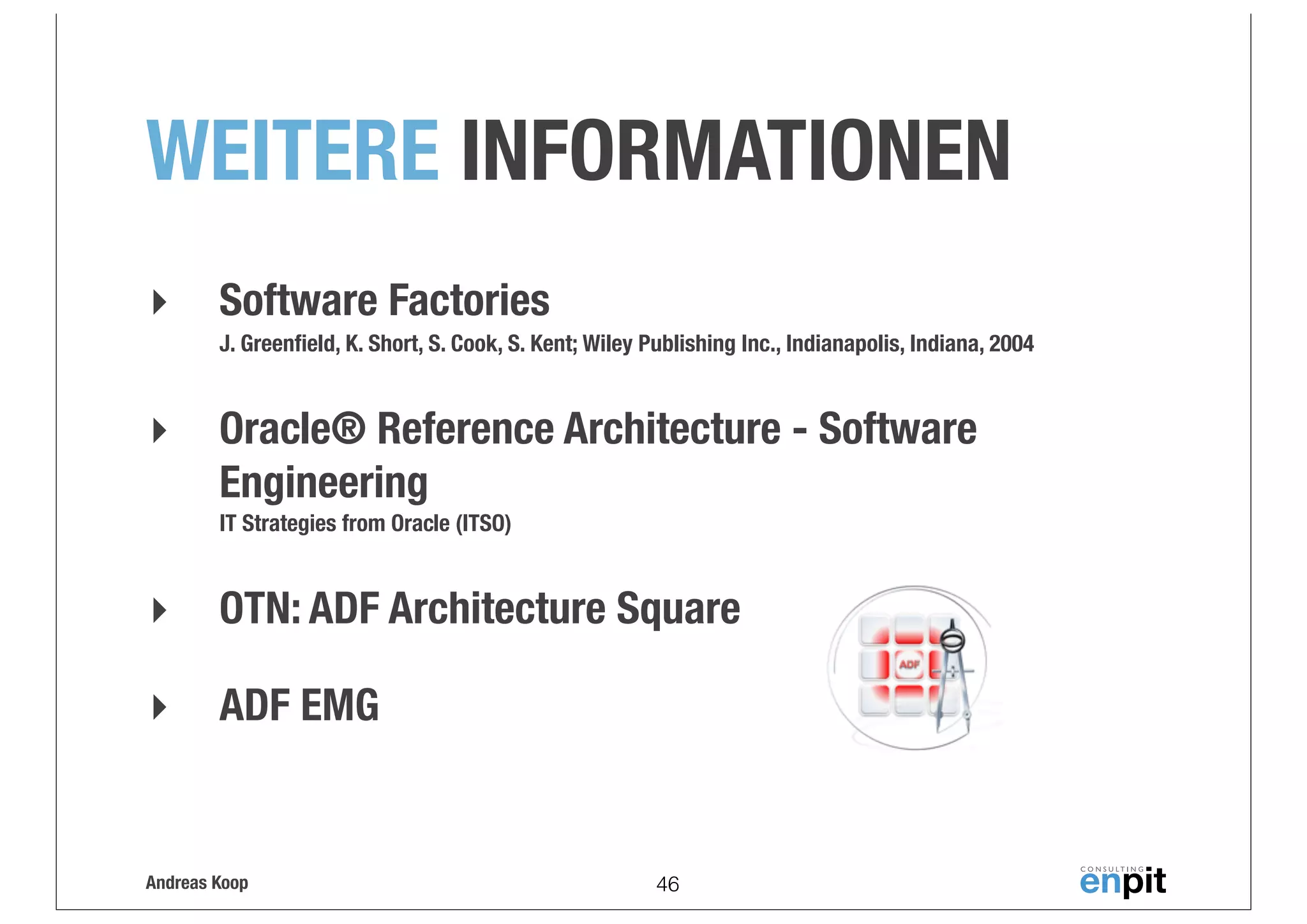

- 46. WEITERE INFORMATIONEN ‣ Software Factories J.Greenfield, K. Short, S. Cook, S. Kent; Wiley Publishing Inc., Indianapolis, Indiana, 2004 ‣ Oracle® Reference Architecture - Software Engineering IT Strategies from Oracle (ITSO) ‣ OTN: ADF Architecture Square ‣ ADF EMG Andreas Koop 46
- 47. VIELEN DANK FÜRIHRE AUFMERKSAMKEIT HABEN SIE NOCH FRAGEN?
