1. BEDIFFERENT ACE GERMANY
Copyright © 2012 Aras. All Rights Reserved. Slide 1 aras.com

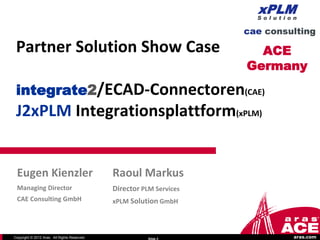

2. Partner Solution Show Case ACE
Germany
integrate2/ECAD-Connectoren(CAE)
J2xPLM Integrationsplattform(xPLM)
Eugen Kienzler Raoul Markus
Managing Director Director PLM Services
CAE Consulting GmbH xPLM Solution GmbH
Copyright © 2012 Aras. All Rights Reserved. Slide 2 aras.com

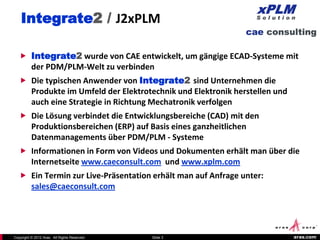

3. Integrate2 / J2xPLM
 Integrate2 wurde von CAE entwickelt, um gängige ECAD-Systeme mit
der PDM/PLM-Welt zu verbinden
 Die typischen Anwender von Integrate2 sind Unternehmen die
Produkte im Umfeld der Elektrotechnik und Elektronik herstellen und
auch eine Strategie in Richtung Mechatronik verfolgen
 Die Lösung verbindet die Entwicklungsbereiche (CAD) mit den
Produktionsbereichen (ERP) auf Basis eines ganzheitlichen
Datenmanagements über PDM/PLM - Systeme
 Informationen in Form von Videos und Dokumenten erhält man über die
Internetseite www.caeconsult.com und www.xplm.com
 Ein Termin zur Live-Präsentation erhält man auf Anfrage unter:
sales@caeconsult.com
Copyright © 2012 Aras. All Rights Reserved. Slide 3 aras.com

4. Typische Systemumgebung
EDA/E-CAD
PLM/PDM-Systeme
ERP-Systeme
integrate2
EDA/E-CAD
2D/3D-MCAD
Copyright © 2012 Aras. All Rights Reserved. Slide 4 aras.com

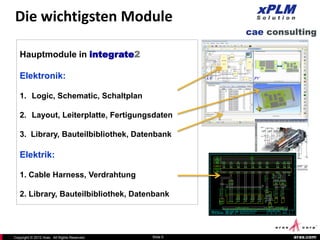

5. Die wichtigsten Module
Hauptmodule in integrate2
Elektronik:
1. Logic, Schematic, Schaltplan
2. Layout, Leiterplatte, Fertigungsdaten
3. Library, Bauteilbibliothek, Datenbank
Elektrik:
1. Cable Harness, Verdrahtung
2. Library, Bauteilbibliothek, Datenbank
Copyright © 2012 Aras. All Rights Reserved. Slide 5 aras.com

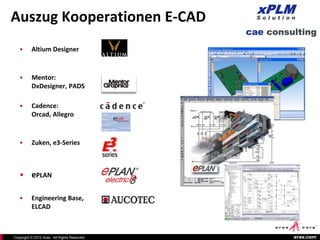

6. Auszug Kooperationen E-CAD
• Altium Designer
• Mentor:
DxDesigner, PADS
• Cadence:
Orcad, Allegro
• Zuken, e3-Series
• ePLAN
• Engineering Base,
ELCAD
Copyright © 2012 Aras. All Rights Reserved. aras.com

7. Kundenreferenzen
 Typische Anwendungen bei Kunden:
 Automatischer Datenabgleich zwischen ECAD und PDM
 Koordinierte Erstellung von Schaltplänen und Leiterplatten
 Optimierung der Änderungs u. Freigabeprozesse
 Bidirektionales Bauteile- und Stücklistenmanagement
 Automatische Bereitstellung von Fertigungsdaten für Leiterplatten
 Nutzen:
 Reduzierung der Mehrfachaufwände beim Stücklistenmanagement
 Effizienzsteigerung und Transparenz bei Änderungsabläufen
 Ablösung von Insellösungen bzw. manuellen Mehrfacheingaben
 Weniger Betriebskosten der neuer Standard-Lösungen
Copyright © 2012 Aras. All Rights Reserved. Slide 7 aras.com

8. xPLM M-CAD Connector
 Verfügbar für SolidWorks, Solid Edge, Inventor,
ProE/Creo, NX, Catia, AutoCAD
 Neuer CAD Connector 3.1 im Juli 2012 freigegeben
 Zahlreiche OOTB Funktionen
 Go-Life with configuration only
 Entwicklungsstrategie von xPLM:
 Standard Connector
 Kontinuierliche Verbesserung
 Stabilität und Performance
 Konvergenz mit E-CAD Welt
Copyright © 2012 Aras. All Rights Reserved. Slide 8 aras.com

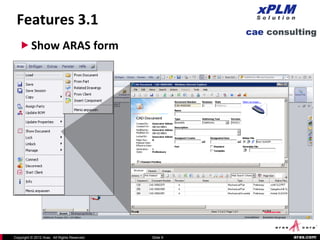

9. Features 3.1
 Show ARAS form
Copyright © 2012 Aras. All Rights Reserved. Slide 9 aras.com

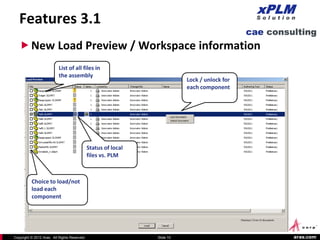

10. Features 3.1
 New Load Preview / Workspace information
List of all files in
the assembly
Lock / unlock for
each component
Status of local
files vs. PLM
Choice to load/not
load each
component
Copyright © 2012 Aras. All Rights Reserved. Slide 10 aras.com

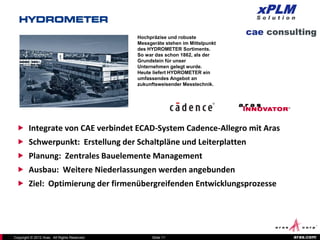

11. Hochpräzise und robuste
Messgeräte stehen im Mittelpunkt
des HYDROMETER Sortiments.
So war das schon 1862, als der
Grundstein für unser
Unternehmen gelegt wurde.
Heute liefert HYDROMETER ein
umfassendes Angebot an
zukunftsweisender Messtechnik.
 Integrate von CAE verbindet ECAD-System Cadence-Allegro mit Aras
 Schwerpunkt: Erstellung der Schaltpläne und Leiterplatten
 Planung: Zentrales Bauelemente Management
 Ausbau: Weitere Niederlassungen werden angebunden
 Ziel: Optimierung der firmenübergreifenden Entwicklungsprozesse
Copyright © 2012 Aras. All Rights Reserved. Slide 11 aras.com

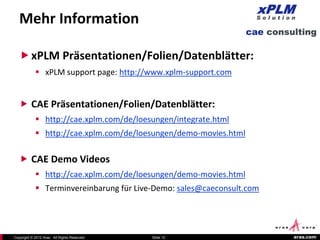

12. Mehr Information
 xPLM Präsentationen/Folien/Datenblätter:
 xPLM support page: http://www.xplm-support.com
 CAE Präsentationen/Folien/Datenblätter:
 http://cae.xplm.com/de/loesungen/integrate.html
 http://cae.xplm.com/de/loesungen/demo-movies.html
 CAE Demo Videos
 http://cae.xplm.com/de/loesungen/demo-movies.html
 Terminvereinbarung für Live-Demo: sales@caeconsult.com
Copyright © 2012 Aras. All Rights Reserved. Slide 12 aras.com

13. ACE Germany
Fragen ? Für weitere “offline”-Fragen
Phone:+49 351 82658-0
Email: raoul.markus@xplm.com
Für weitere “offline”-Fragen
Eugen Kienzler Raoul Markus Phone:+49 7641 92039-0
Email: contact@caeconsult.com
Managing Director Director PLM Services
CAE Consulting GmbH xPLM Solution GmbH
