Oracle GoldenGate ist eine eigenständige Replikationslösung, die Daten in Echtzeit zwischen heterogenen Datenbanken auf Transaktionsebene repliziert. Es bietet eine modulare Architektur zur kontinuierlichen Synchronisation und Datenmigration ohne Downtime, unterstützt viele Datenbanktypen und ist flexibel konfigurierbar. Die Lösung ermöglicht auch bidirektionalen Datentransfer und sorgt für hohe Fehler- und Ausfallsicherheit.

1. Überblick
Oracle GoldenGate
Ileana Someşan, Systemberaterin
ORACLE Deutschland

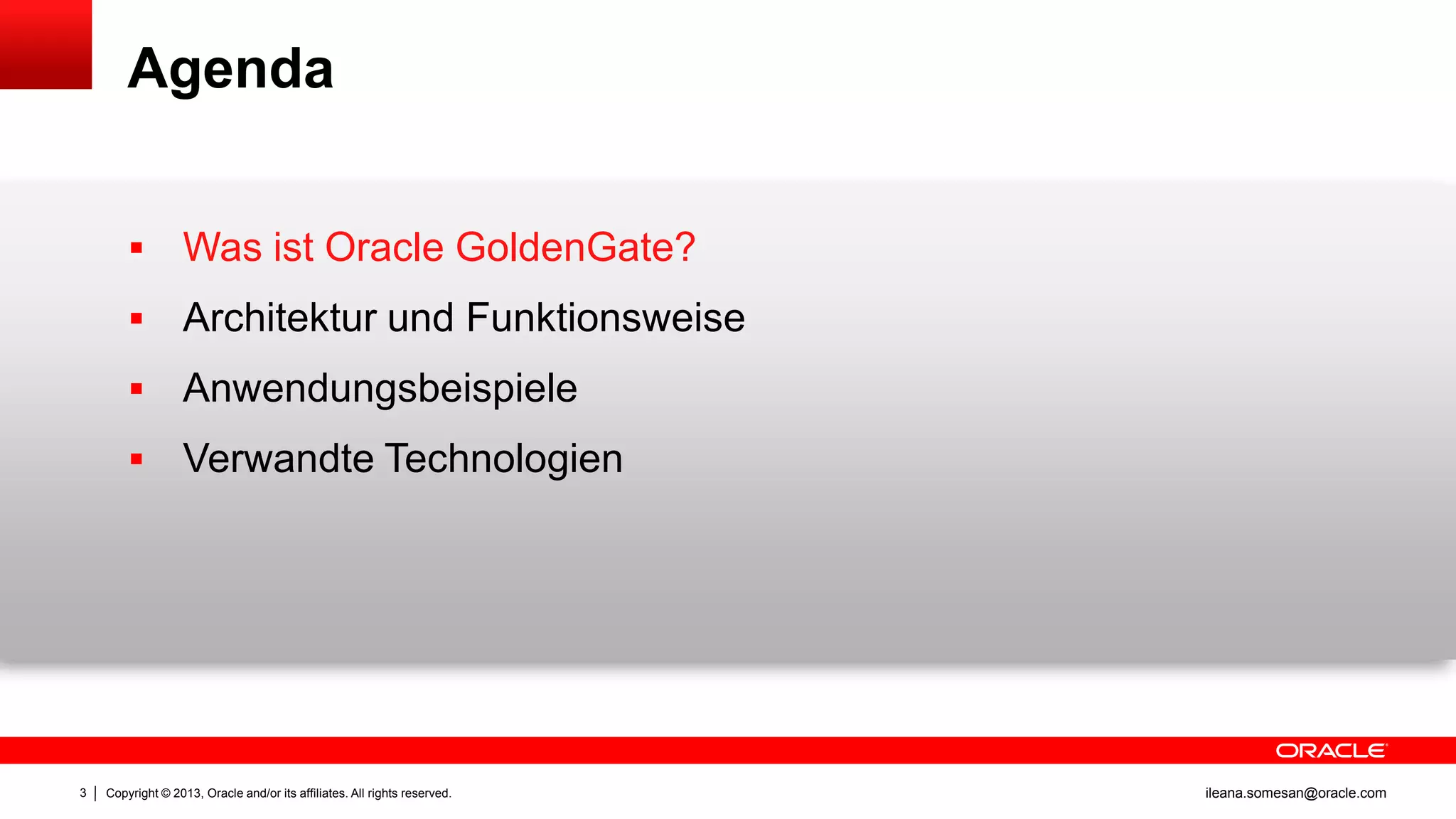

2. Agenda


Architektur und Funktionsweise

Anwendungsbeispiele

3
Was ist Oracle GoldenGate?
Verwandte Technologien
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

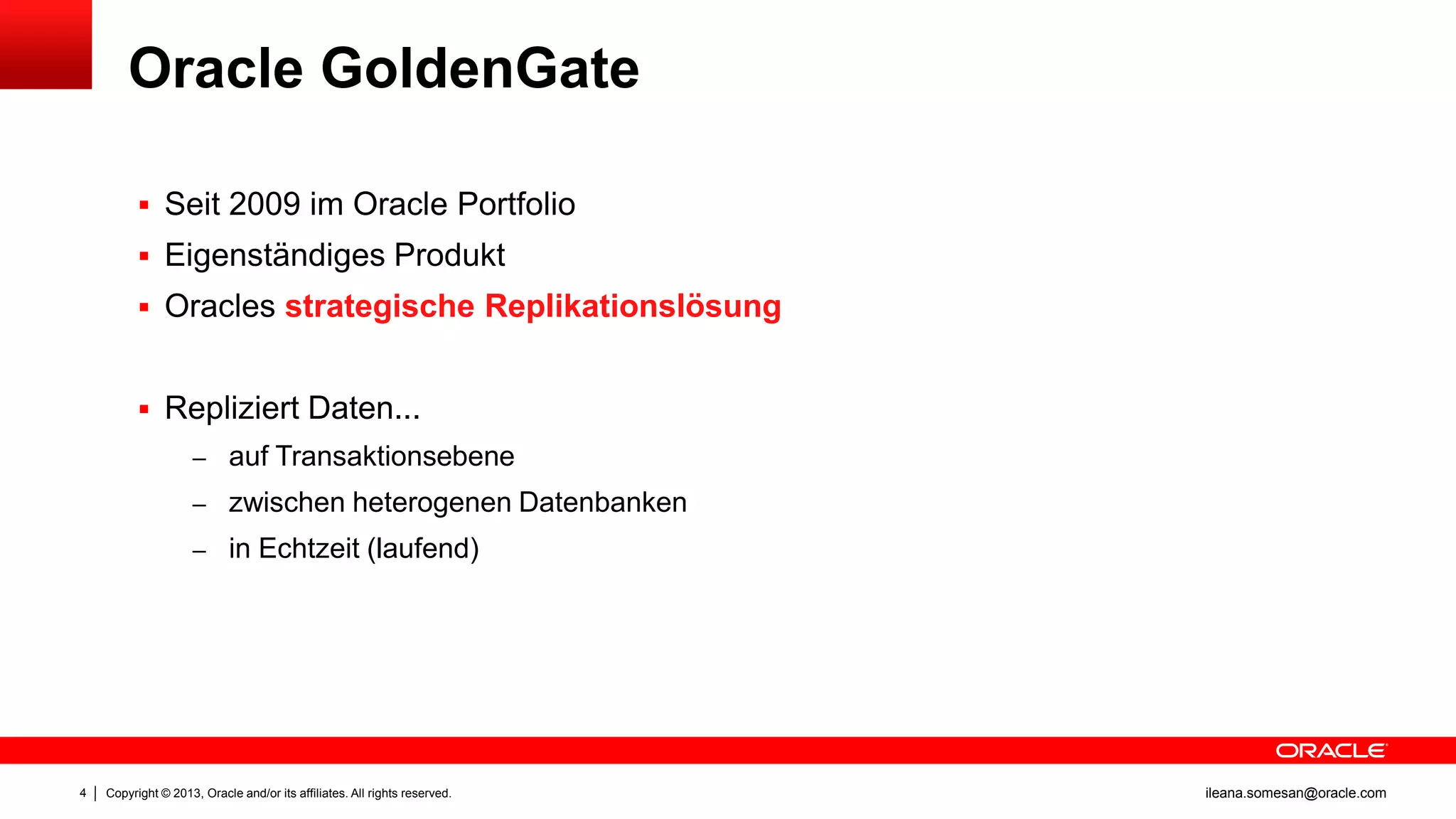

3. Oracle GoldenGate
 Seit 2009 im Oracle Portfolio
 Eigenständiges Produkt
 Oracles strategische Replikationslösung
 Repliziert Daten...
– auf Transaktionsebene
– zwischen heterogenen Datenbanken
– in Echtzeit (laufend)
4
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

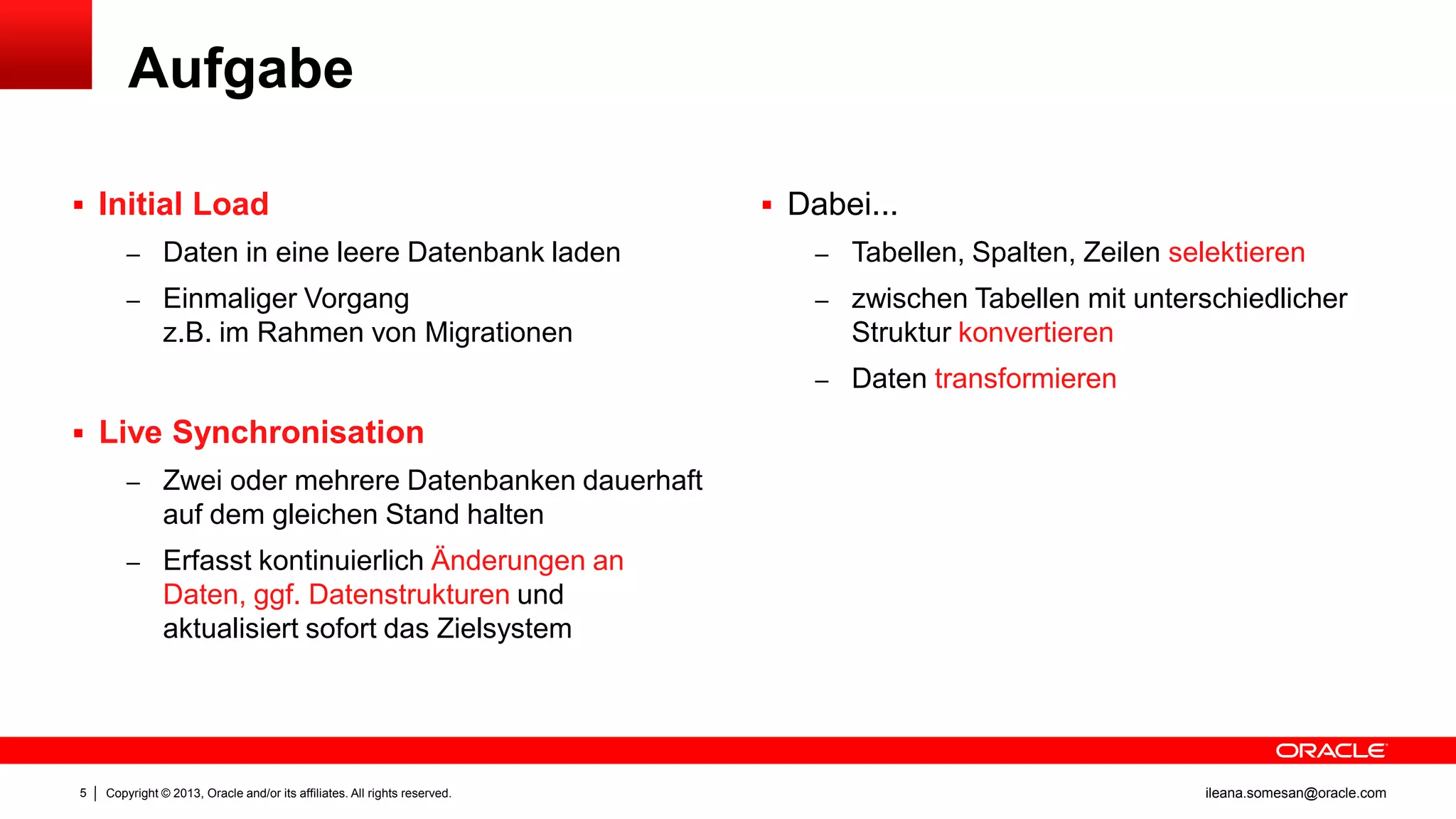

4. Aufgabe
 Initial Load
 Dabei...
– Daten in eine leere Datenbank laden
– Tabellen, Spalten, Zeilen selektieren
– Einmaliger Vorgang
– zwischen Tabellen mit unterschiedlicher
z.B. im Rahmen von Migrationen
Struktur konvertieren
– Daten transformieren
 Live Synchronisation
– Zwei oder mehrere Datenbanken dauerhaft
auf dem gleichen Stand halten
– Erfasst kontinuierlich Änderungen an
Daten, ggf. Datenstrukturen und
aktualisiert sofort das Zielsystem
5
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

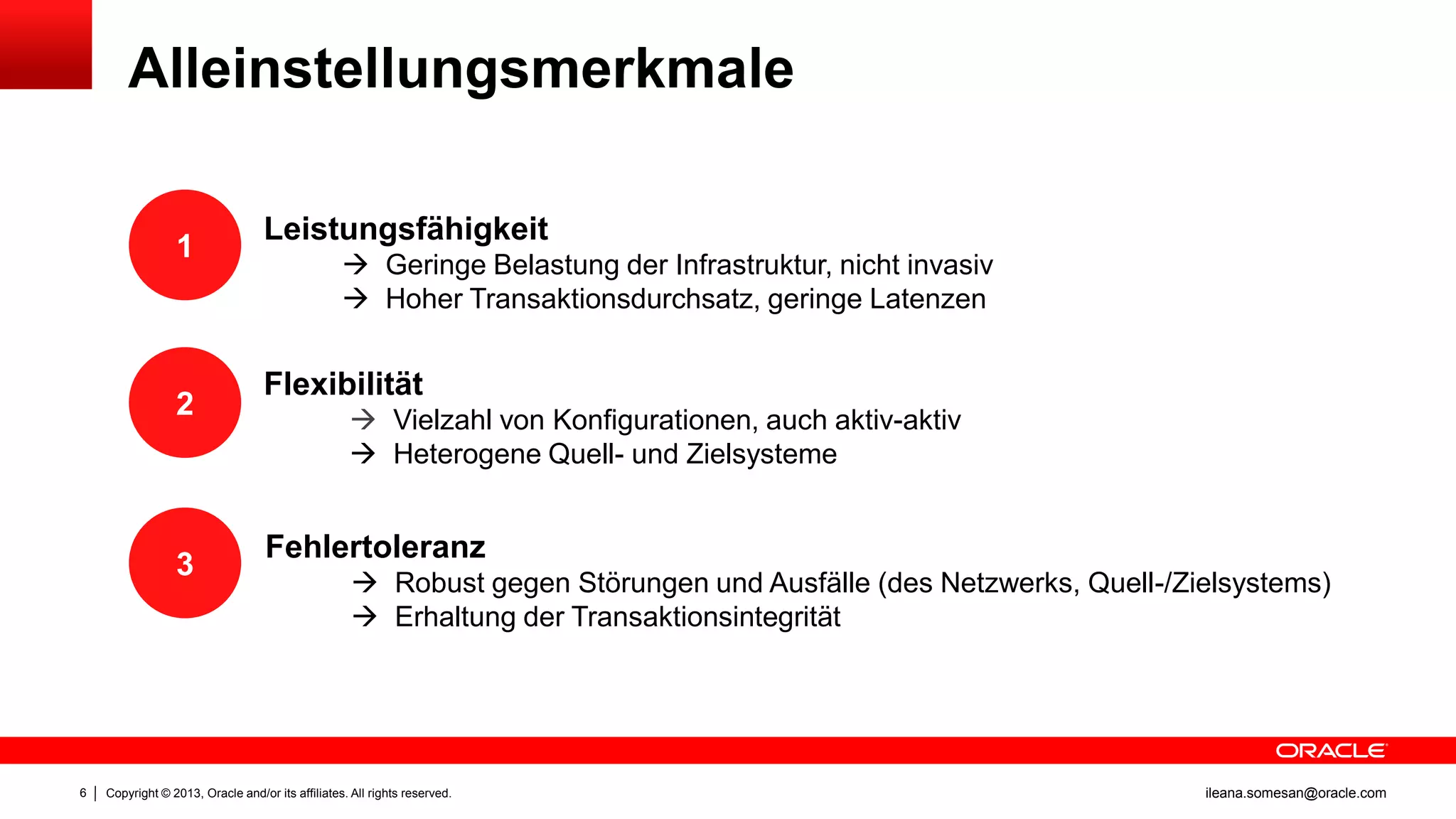

5. Alleinstellungsmerkmale
1
2
3
6
Leistungsfähigkeit
 Geringe Belastung der Infrastruktur, nicht invasiv
 Hoher Transaktionsdurchsatz, geringe Latenzen
Flexibilität
 Vielzahl von Konfigurationen, auch aktiv-aktiv
 Heterogene Quell- und Zielsysteme
Fehlertoleranz
 Robust gegen Störungen und Ausfälle (des Netzwerks, Quell-/Zielsystems)
 Erhaltung der Transaktionsintegrität
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

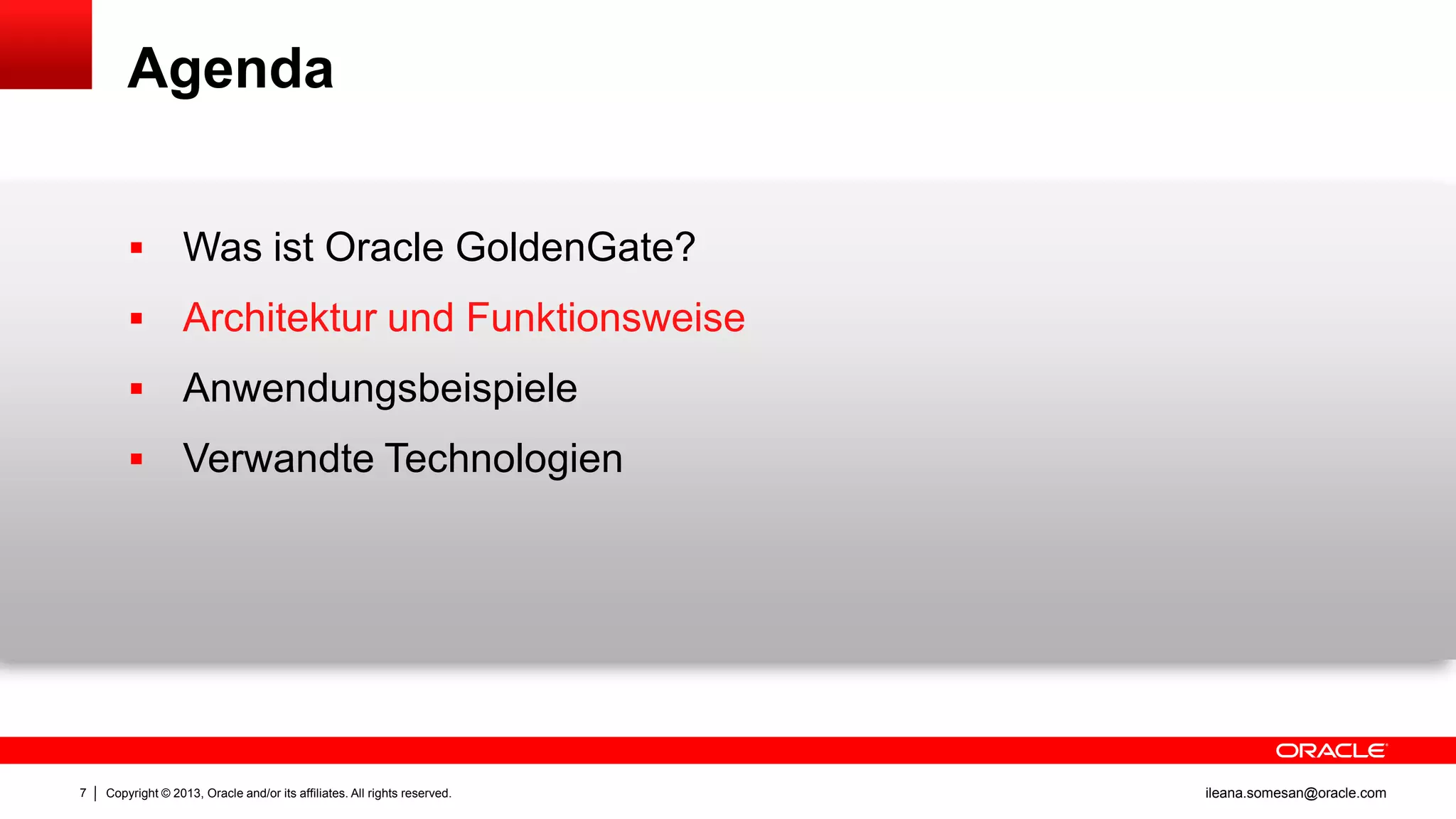

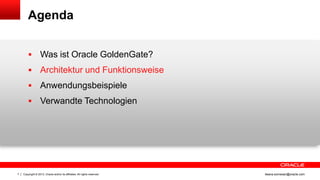

6. Agenda


Architektur und Funktionsweise

Anwendungsbeispiele

7
Was ist Oracle GoldenGate?
Verwandte Technologien
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

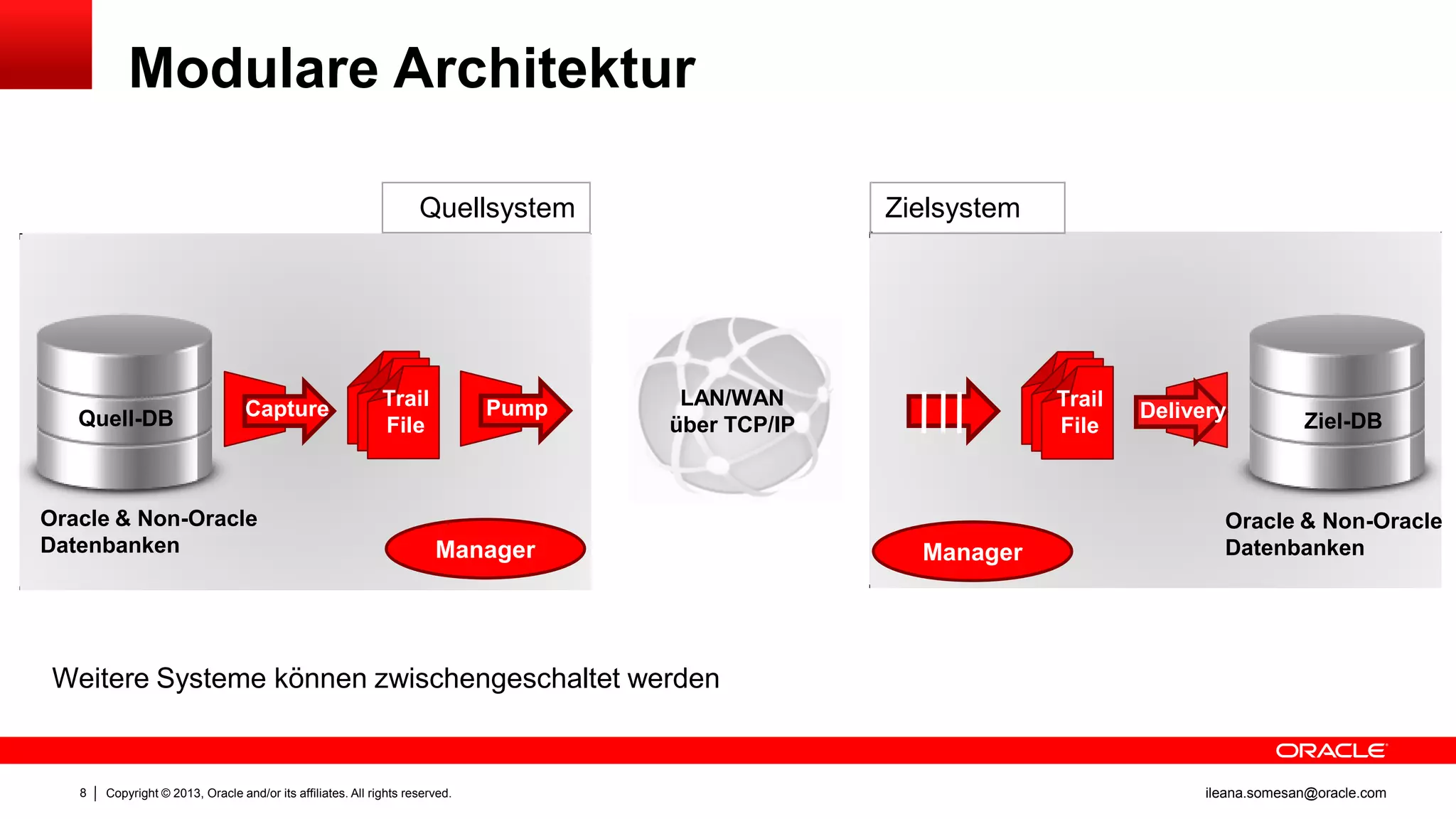

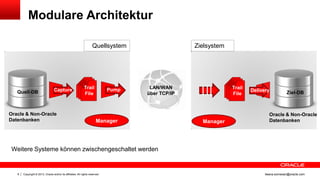

7. Modulare Architektur
Quellsystem
Quell-DB
Capture
Oracle & Non-Oracle
Datenbanken
Trail
File
Pump
Zielsystem
LAN/WAN
über TCP/IP
Manager
Trail
File
Manager
Delivery
Ziel-DB
Oracle & Non-Oracle
Datenbanken
Weitere Systeme können zwischengeschaltet werden
8
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

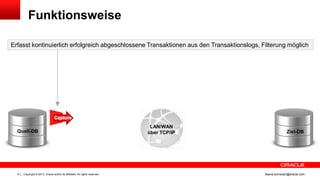

8. Funktionsweise
Erfasst kontinuierlich erfolgreich abgeschlossene Transaktionen aus den Transaktionslogs, Filterung möglich
Quell-DB
9
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
LAN/WAN
über TCP/IP
Ziel-DB
ileana.somesan@oracle.com

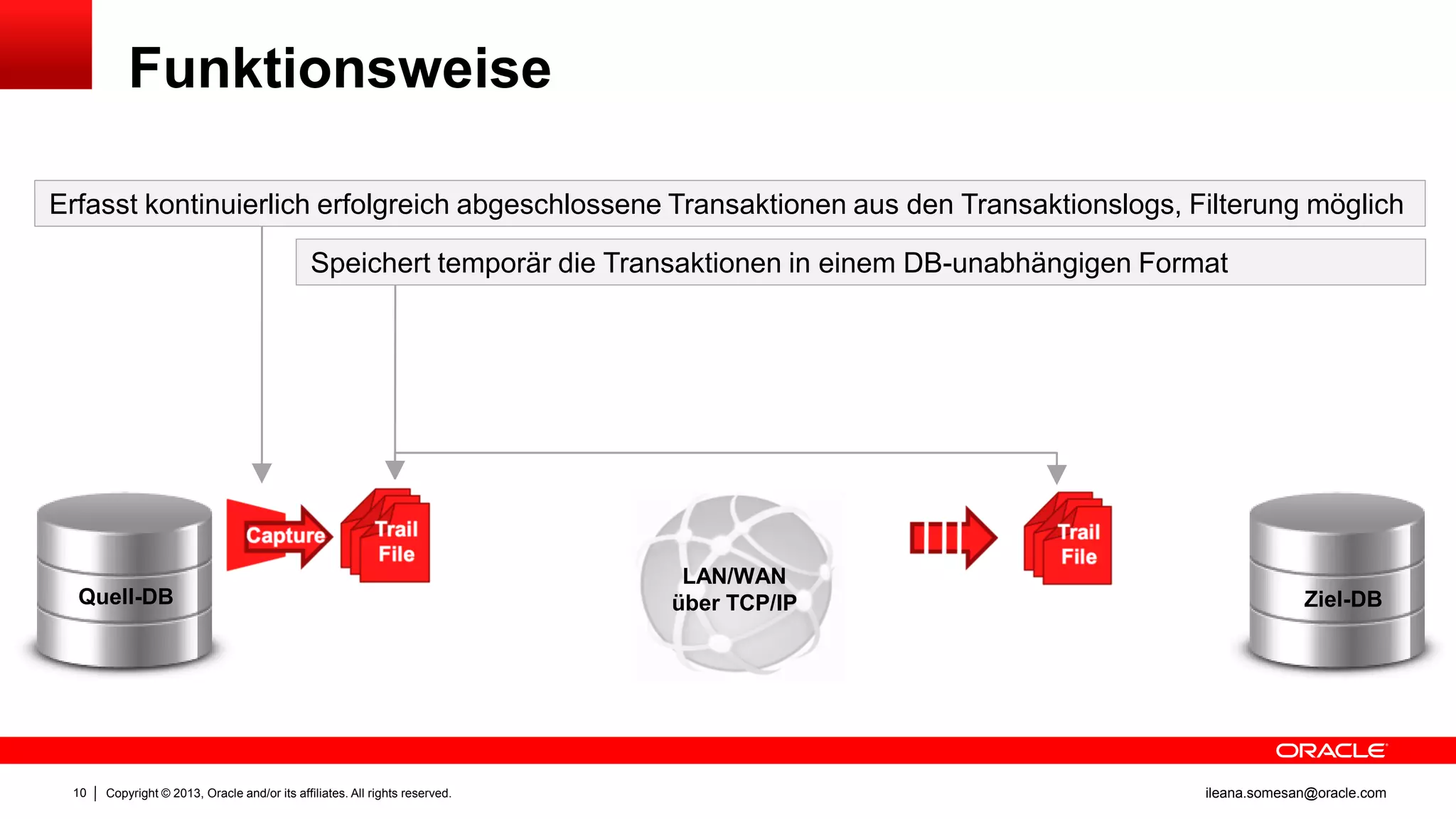

9. Funktionsweise
Erfasst kontinuierlich erfolgreich abgeschlossene Transaktionen aus den Transaktionslogs, Filterung möglich
Speichert temporär die Transaktionen in einem DB-unabhängigen Format
Quell-DB
10
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
LAN/WAN
über TCP/IP
Ziel-DB
ileana.somesan@oracle.com

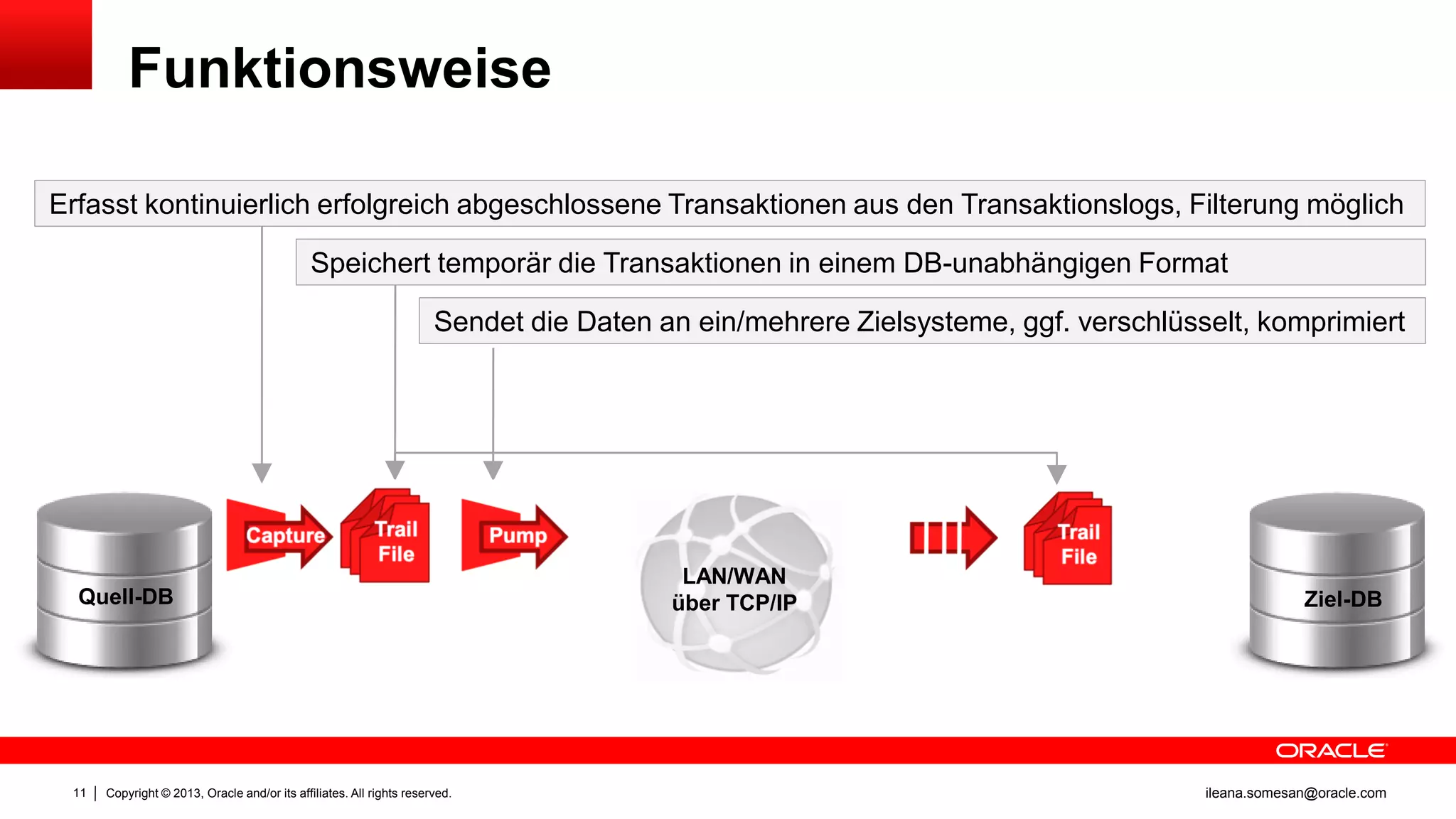

10. Funktionsweise
Erfasst kontinuierlich erfolgreich abgeschlossene Transaktionen aus den Transaktionslogs, Filterung möglich
Speichert temporär die Transaktionen in einem DB-unabhängigen Format
Sendet die Daten an ein/mehrere Zielsysteme, ggf. verschlüsselt, komprimiert
Quell-DB
11
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
LAN/WAN
über TCP/IP
Ziel-DB
ileana.somesan@oracle.com

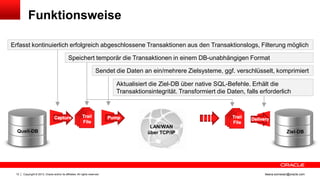

11. Funktionsweise
Erfasst kontinuierlich erfolgreich abgeschlossene Transaktionen aus den Transaktionslogs, Filterung möglich
Speichert temporär die Transaktionen in einem DB-unabhängigen Format
Sendet die Daten an ein/mehrere Zielsysteme, ggf. verschlüsselt, komprimiert
Aktualisiert die Ziel-DB über native SQL-Befehle. Erhält die
Transaktionsintegrität. Transformiert die Daten, falls erforderlich
Quell-DB
12
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
LAN/WAN
über TCP/IP
Ziel-DB
ileana.somesan@oracle.com

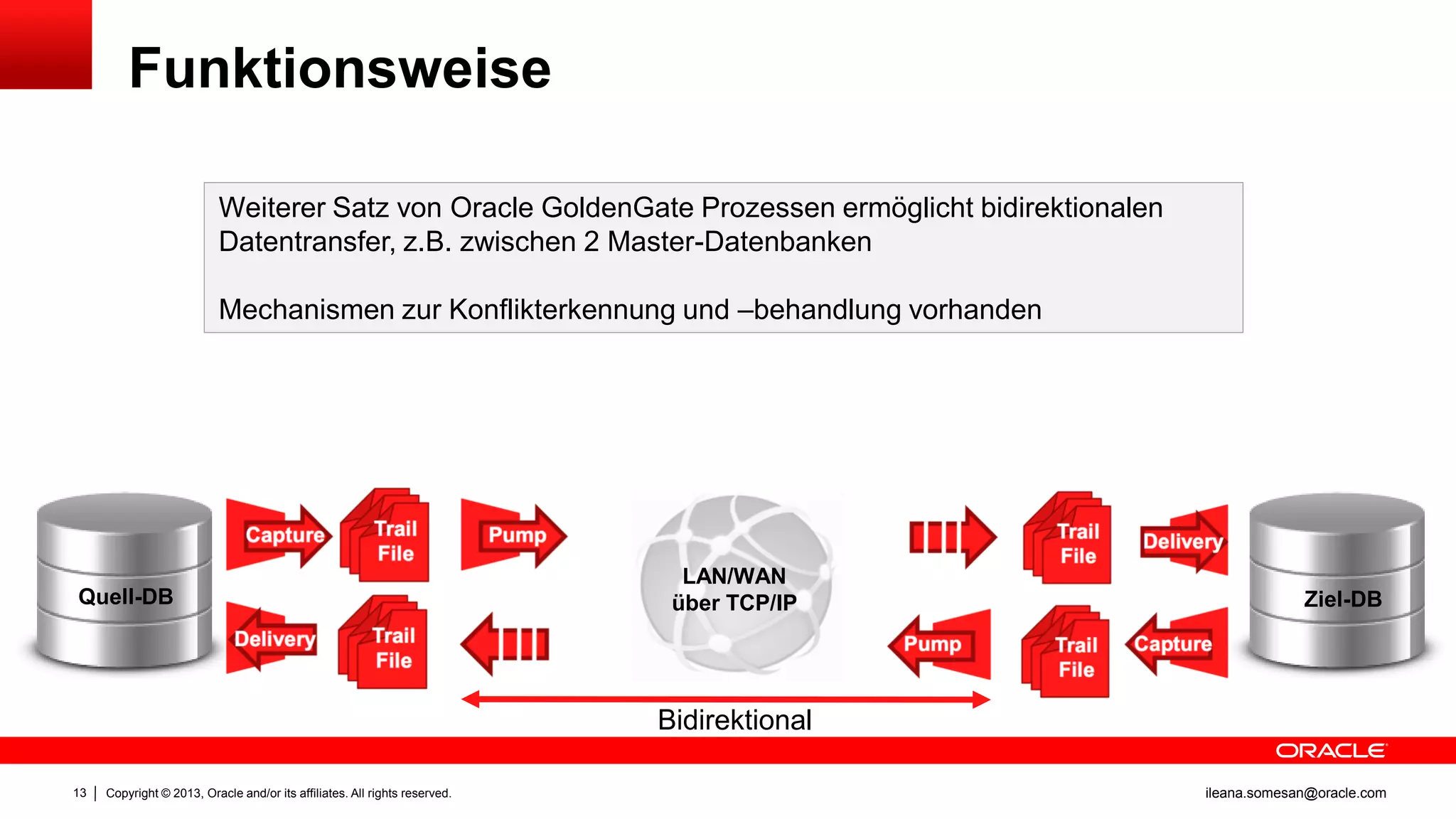

12. Funktionsweise
Weiterer Satz von Oracle GoldenGate Prozessen ermöglicht bidirektionalen
Datentransfer, z.B. zwischen 2 Master-Datenbanken
Mechanismen zur Konflikterkennung und –behandlung vorhanden
Quell-DB
LAN/WAN
über TCP/IP
Ziel-DB
Bidirektional
13
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

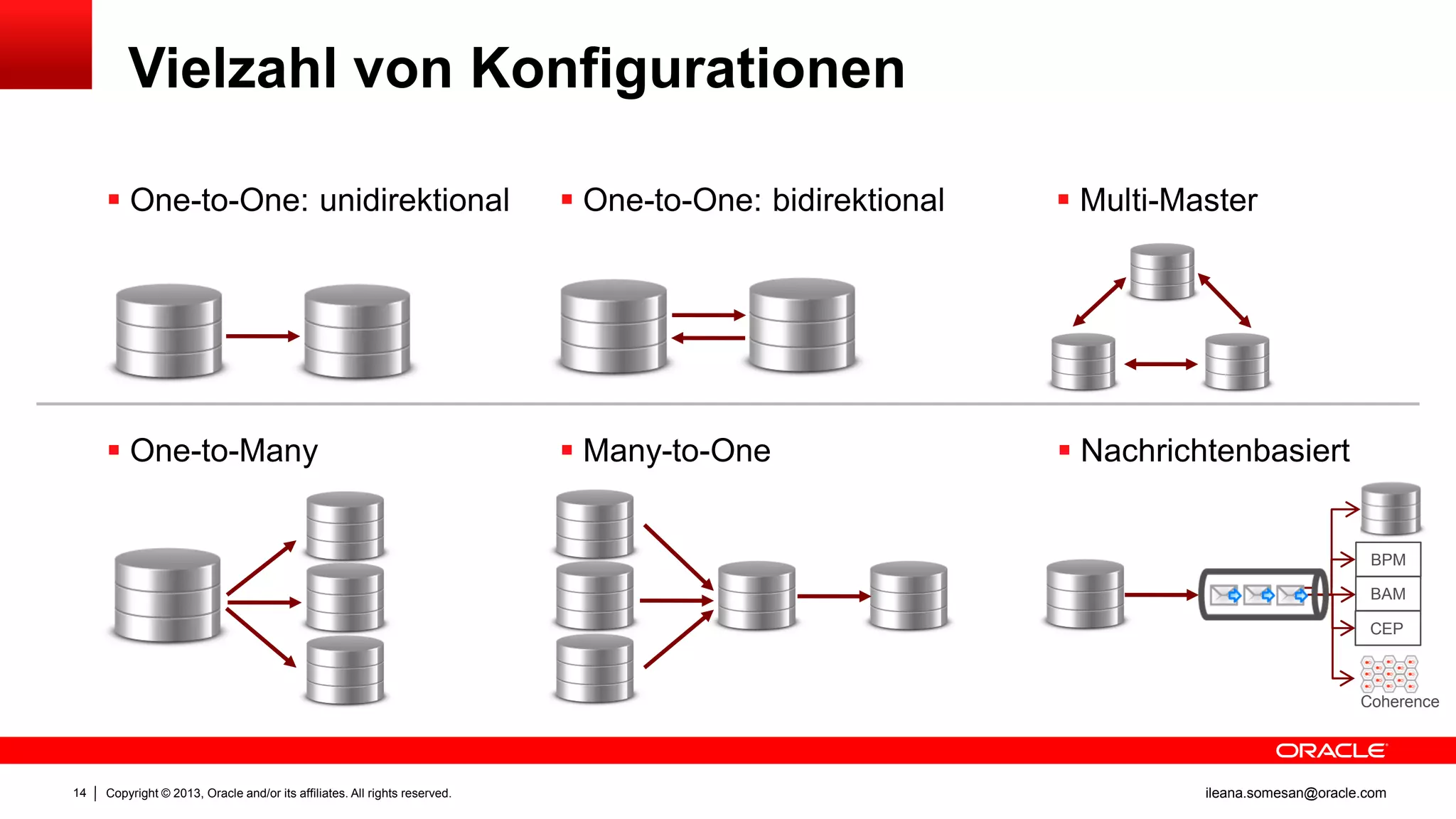

13. Vielzahl von Konfigurationen
 One-to-One: unidirektional
 One-to-One: bidirektional
 Multi-Master
 One-to-Many
 Many-to-One
 Nachrichtenbasiert
BPM
BAM
CEP
Coherence
14
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

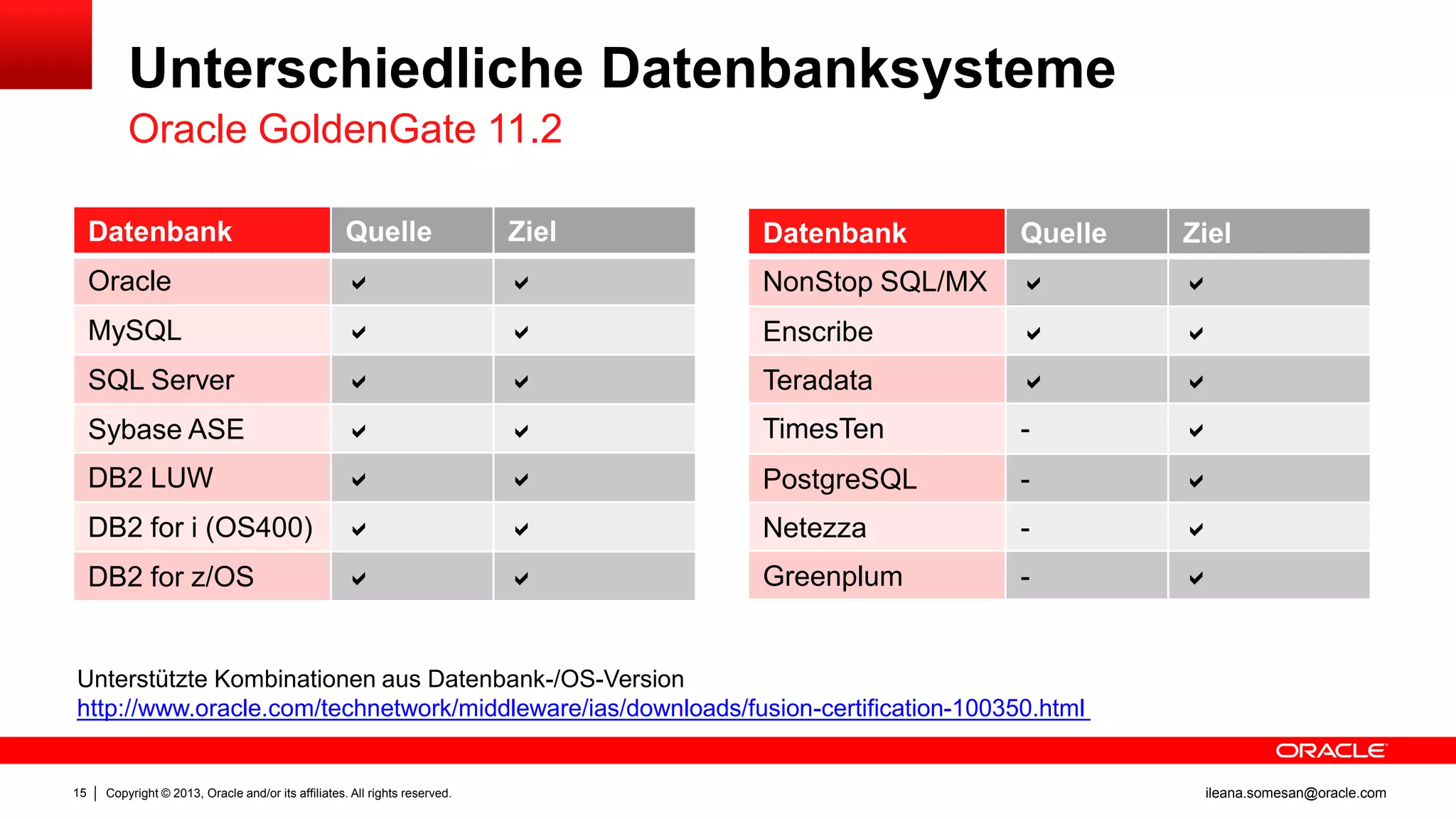

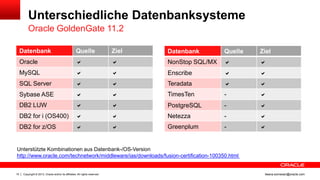

14. Unterschiedliche Datenbanksysteme
Oracle GoldenGate 11.2
Datenbank
Quelle
Ziel
Datenbank
Quelle
Ziel
Oracle


NonStop SQL/MX


MySQL


Enscribe


SQL Server


Teradata


Sybase ASE


TimesTen
-

DB2 LUW


PostgreSQL
-

DB2 for i (OS400)


Netezza
-

DB2 for z/OS


Greenplum
-

Unterstützte Kombinationen aus Datenbank-/OS-Version
http://www.oracle.com/technetwork/middleware/ias/downloads/fusion-certification-100350.html
15
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

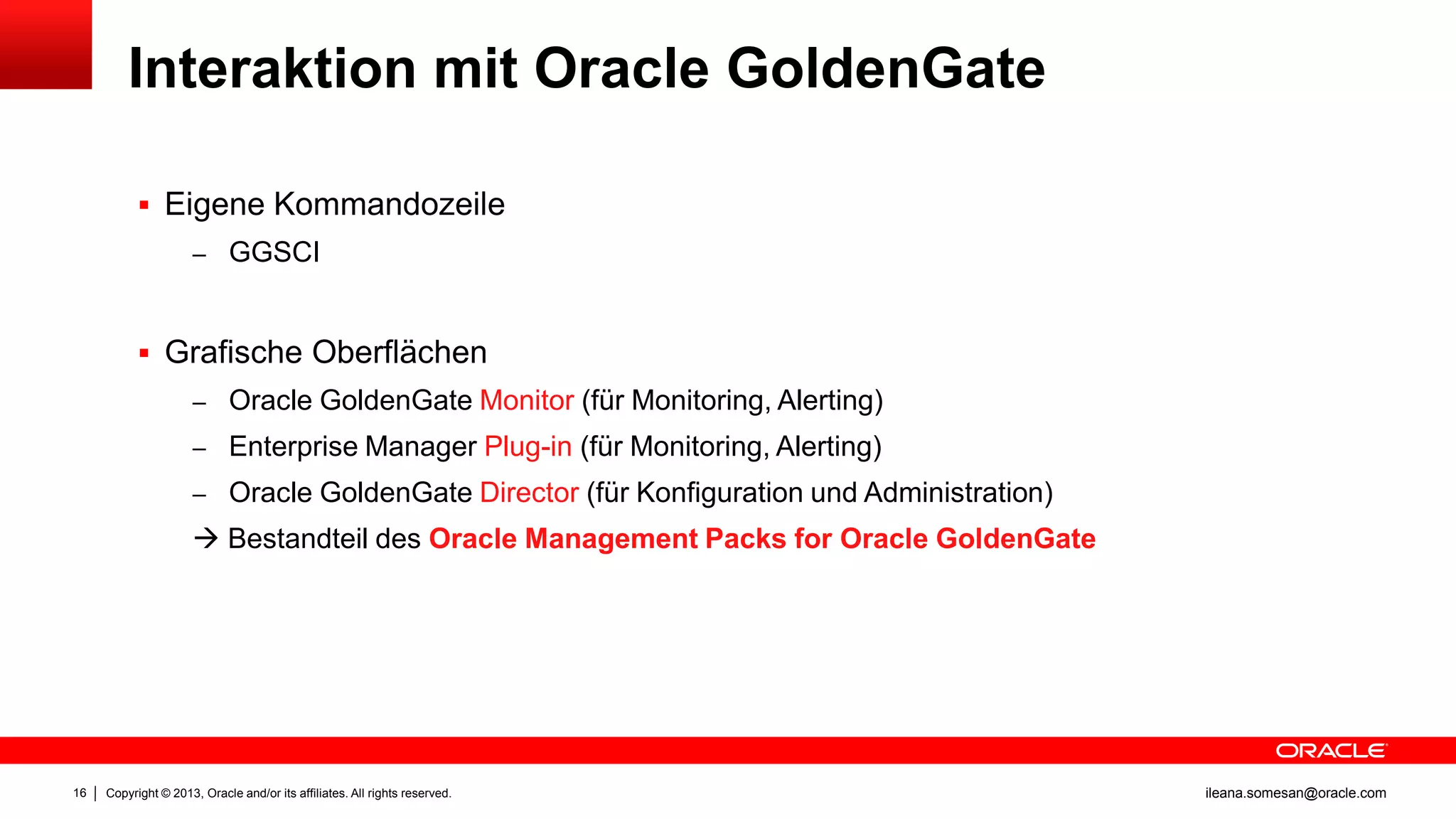

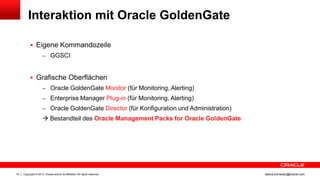

15. Interaktion mit Oracle GoldenGate
 Eigene Kommandozeile
– GGSCI
 Grafische Oberflächen
– Oracle GoldenGate Monitor (für Monitoring, Alerting)
– Enterprise Manager Plug-in (für Monitoring, Alerting)
– Oracle GoldenGate Director (für Konfiguration und Administration)
 Bestandteil des Oracle Management Packs for Oracle GoldenGate
16
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

16. Agenda


Architektur und Funktionsweise

Anwendungsbeispiele

17
Was ist Oracle GoldenGate?
Verwandte Technologien
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

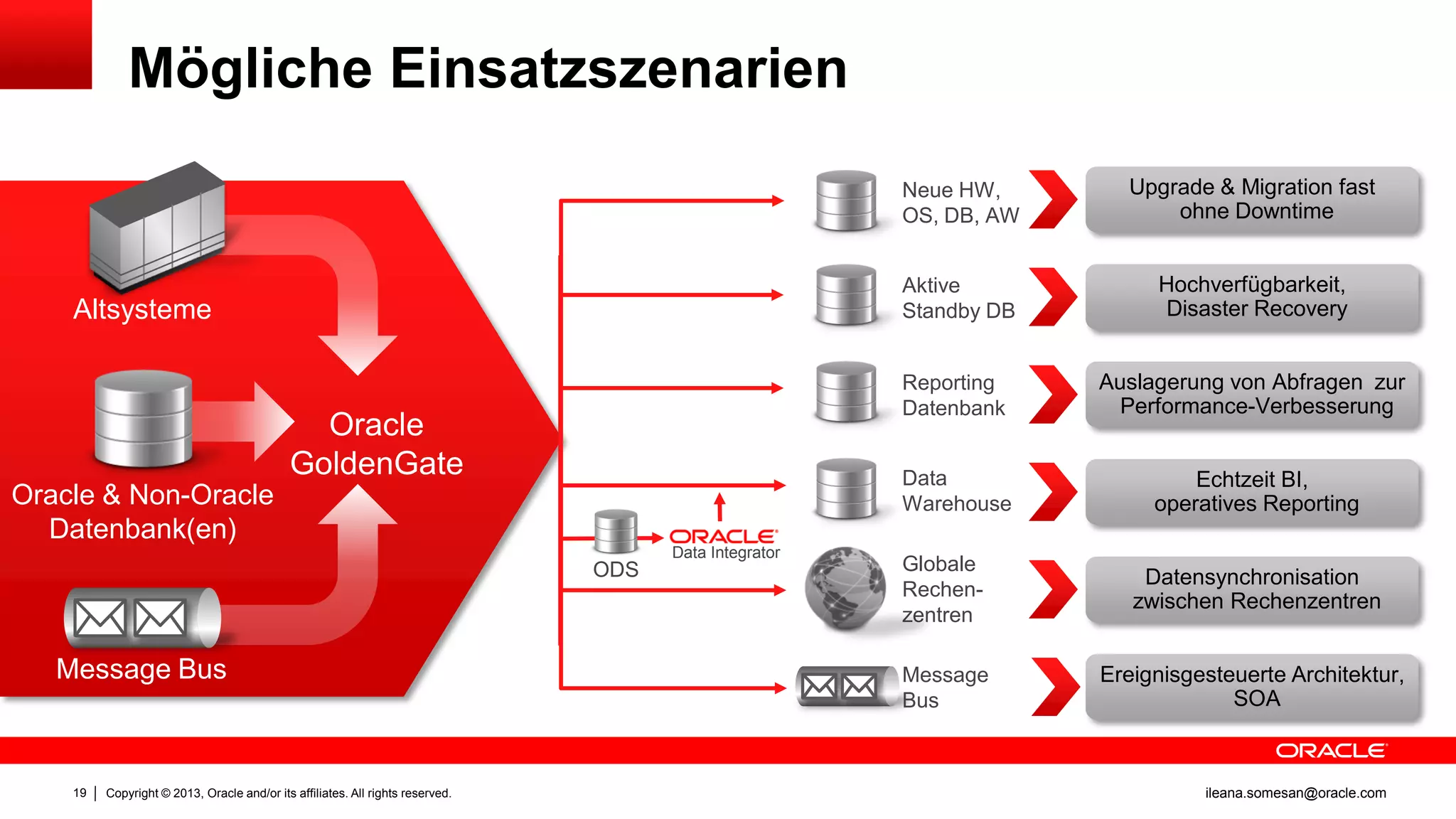

17. Mögliche Einsatzszenarien
Neue HW,
OS, DB, AW
Aktive
Standby DB
Oracle & Non-Oracle
Datenbank(en)
Data Integrator
ODS
Message Bus
19
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
Auslagerung von Abfragen zur
Performance-Verbesserung
Data
Warehouse
Oracle
GoldenGate
Hochverfügbarkeit,
Disaster Recovery
Reporting
Datenbank
Altsysteme
Upgrade & Migration fast
ohne Downtime
Echtzeit BI,
operatives Reporting
Globale
Rechenzentren
Datensynchronisation
zwischen Rechenzentren
Message
Bus
Ereignisgesteuerte Architektur,
SOA
ileana.somesan@oracle.com

18. Upgrade & Migration
fast ohne Downtime
20
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

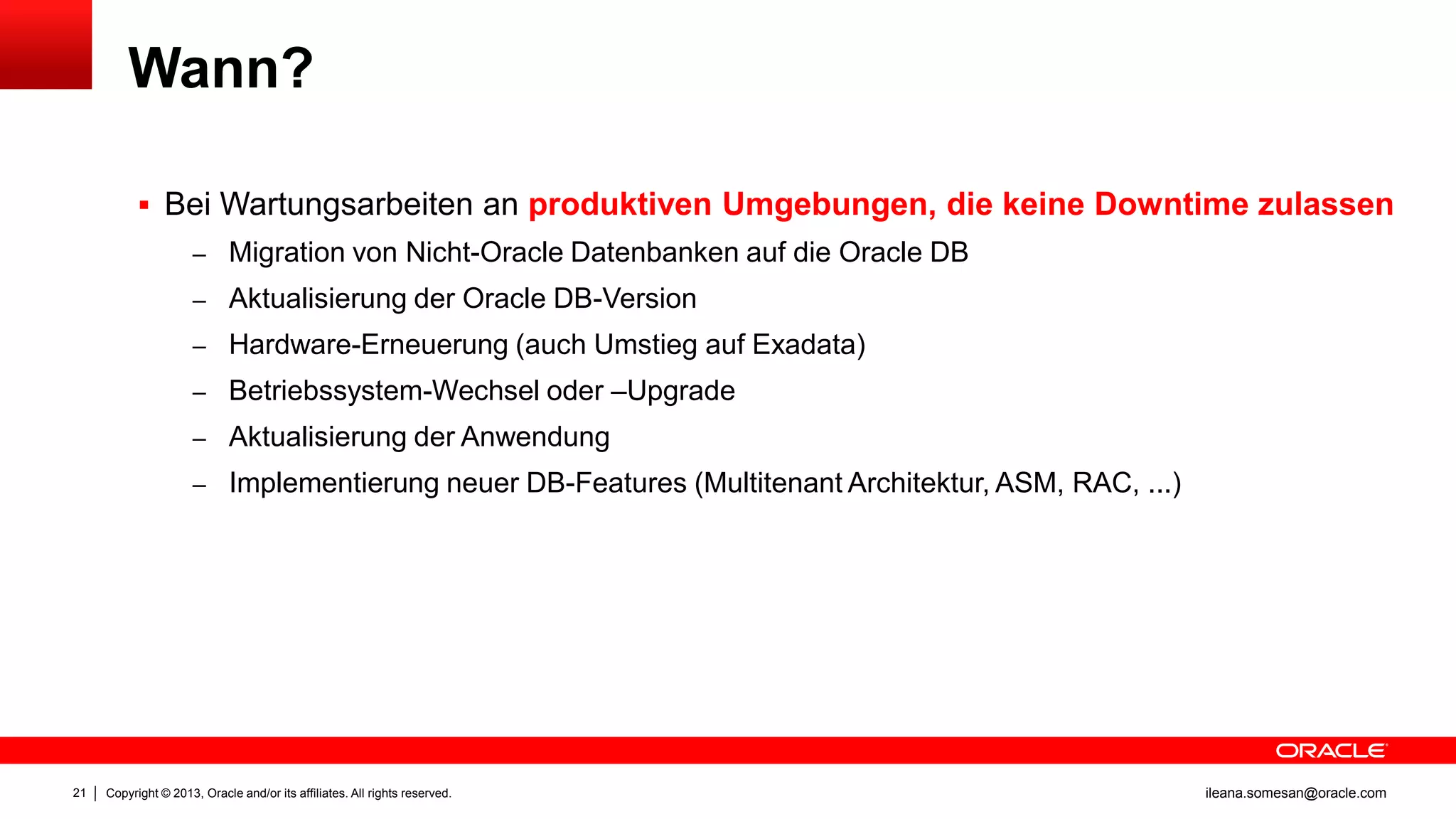

19. Wann?
1
 Bei Wartungsarbeiten an produktiven Umgebungen, die keine Downtime zulassen
– Migration von Nicht-Oracle Datenbanken auf die Oracle DB
– Aktualisierung der Oracle DB-Version
– Hardware-Erneuerung (auch Umstieg auf Exadata)
– Betriebssystem-Wechsel oder –Upgrade
– Aktualisierung der Anwendung
– Implementierung neuer DB-Features (Multitenant Architektur, ASM, RAC, ...)
21
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

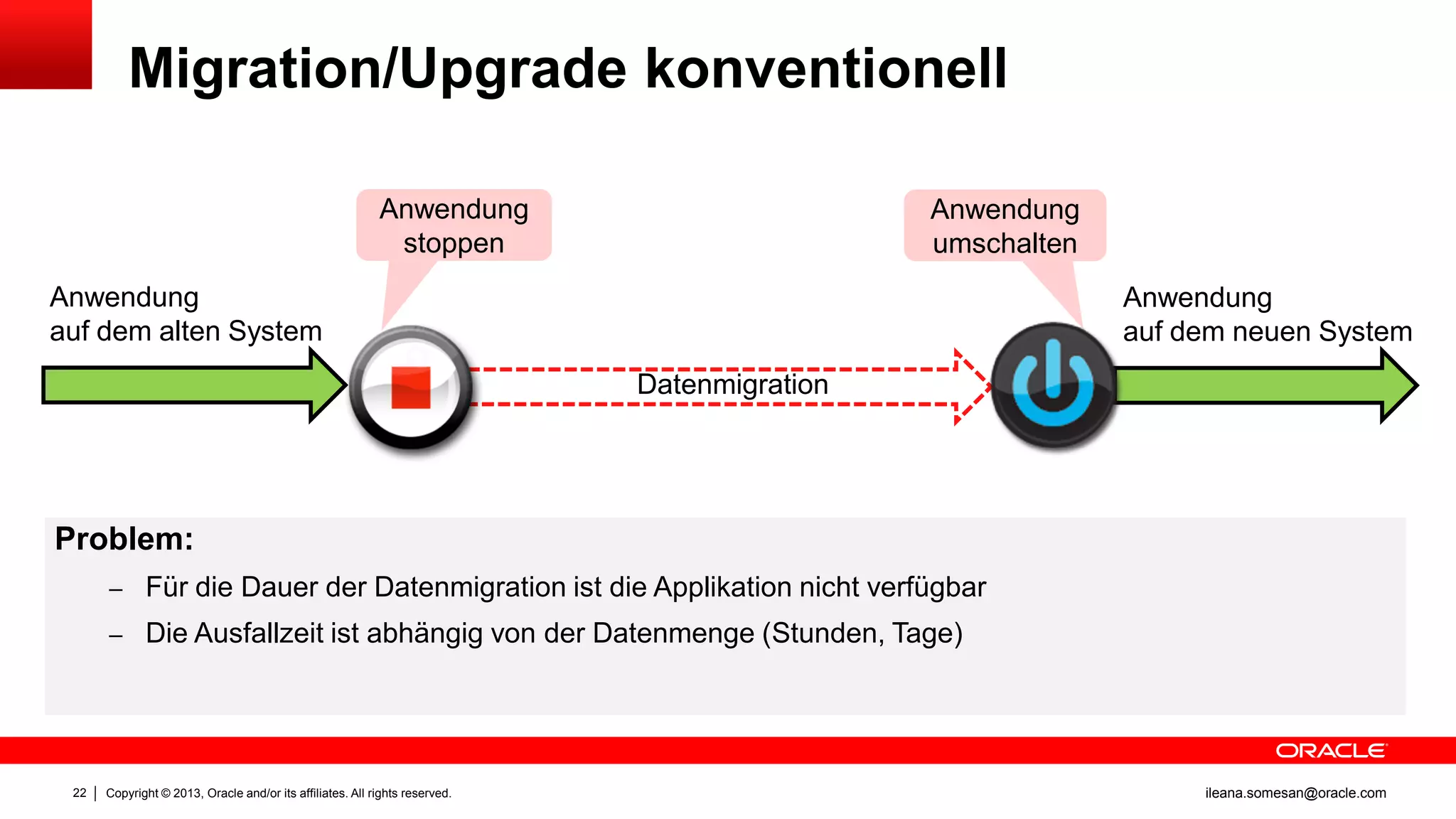

20. Migration/Upgrade konventionell
Anwendung
stoppen
Anwendung
umschalten
Anwendung
auf dem alten System
Anwendung
auf dem neuen System
Datenmigration
Problem:
– Für die Dauer der Datenmigration ist die Applikation nicht verfügbar
– Die Ausfallzeit ist abhängig von der Datenmenge (Stunden, Tage)
22
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

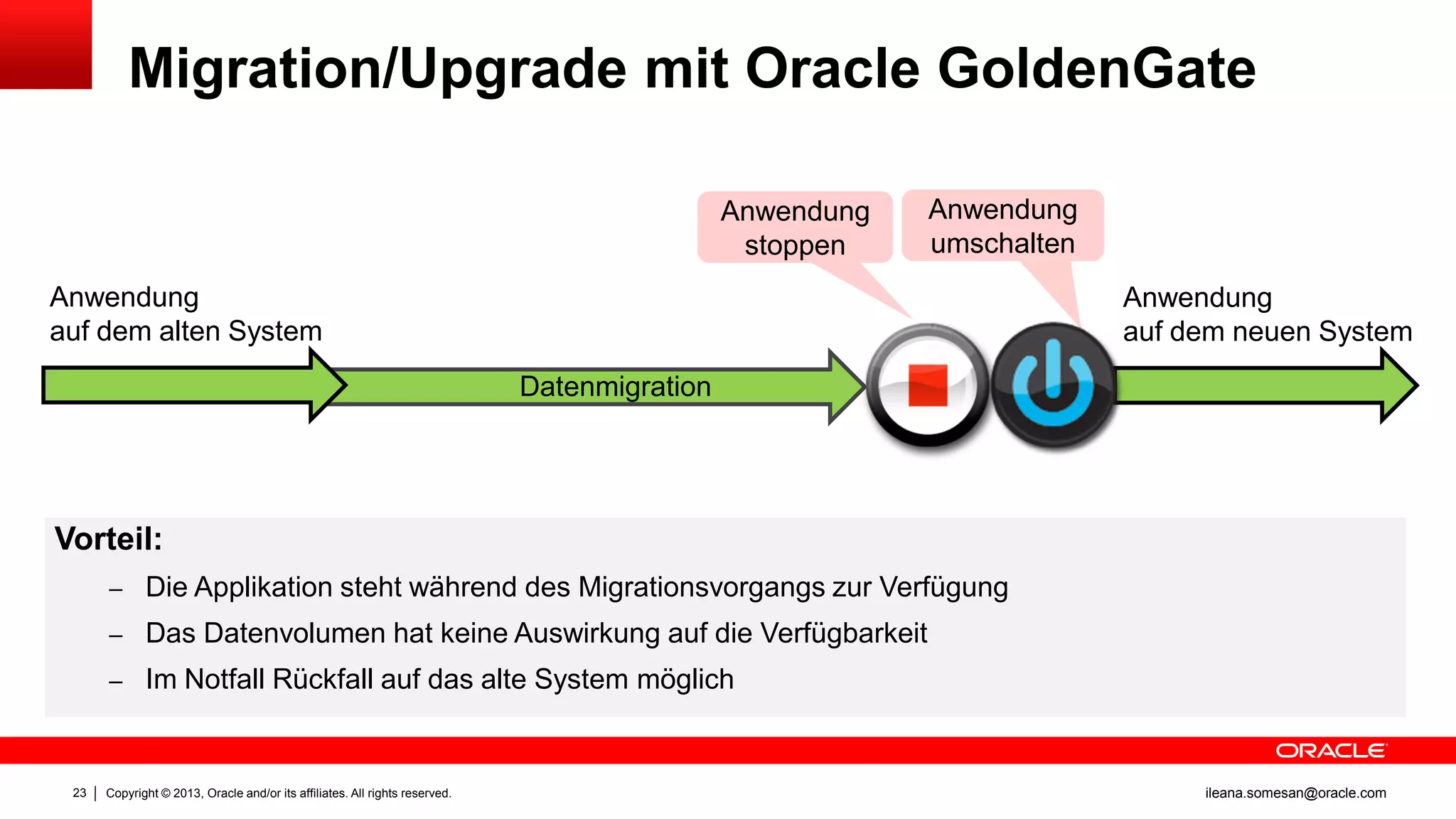

21. Migration/Upgrade mit Oracle GoldenGate
Anwendung
stoppen
Anwendung
umschalten
Anwendung
auf dem alten System
Anwendung
auf dem neuen System
Datenmigration
Vorteil:
– Die Applikation steht während des Migrationsvorgangs zur Verfügung
– Das Datenvolumen hat keine Auswirkung auf die Verfügbarkeit
– Im Notfall Rückfall auf das alte System möglich
23
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

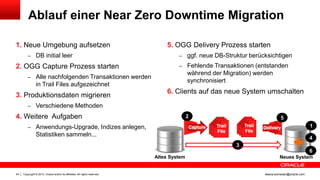

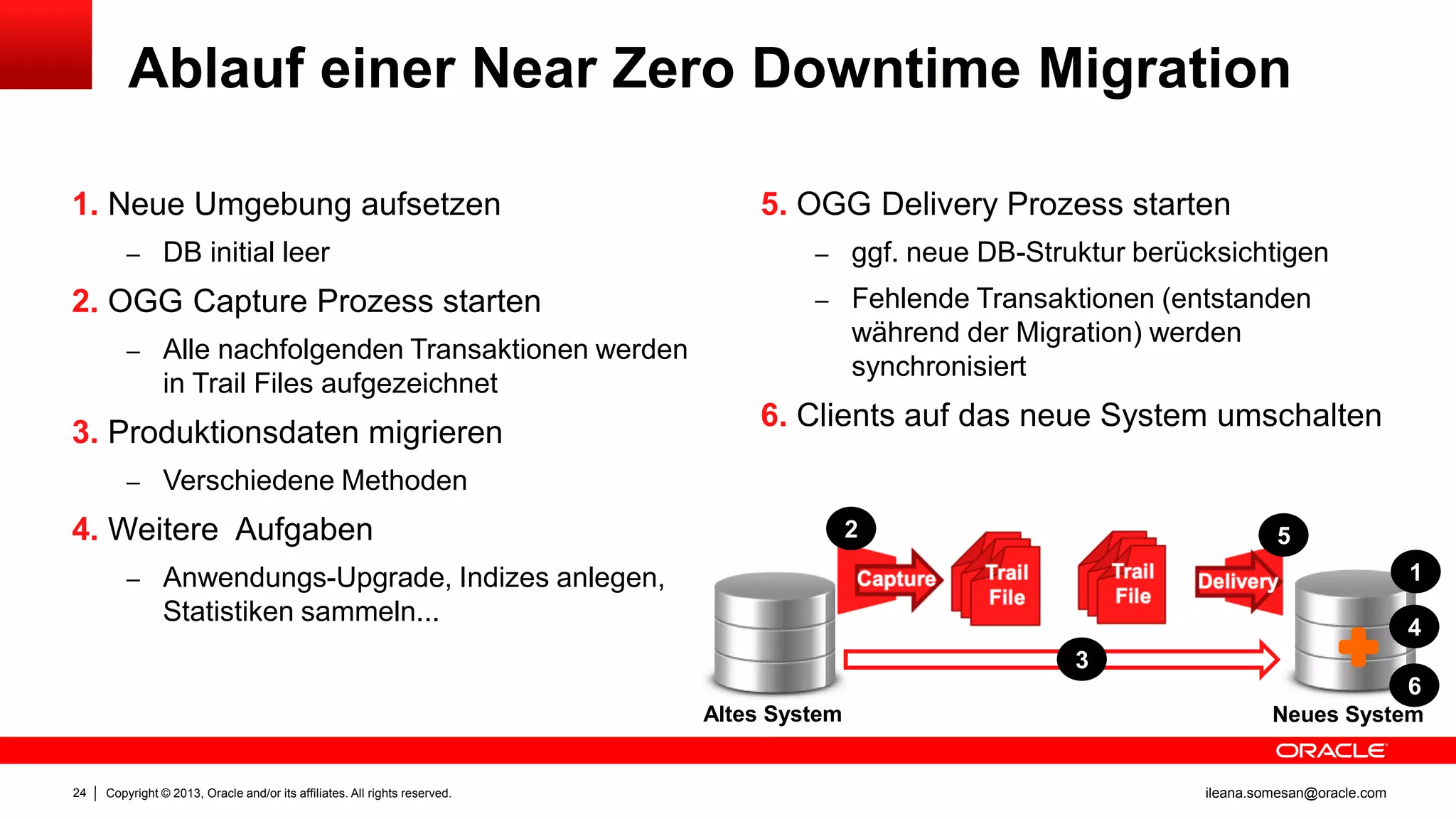

22. Ablauf einer Near Zero Downtime Migration
1. Neue Umgebung aufsetzen
– DB initial leer
2. OGG Capture Prozess starten
5. OGG Delivery Prozess starten
– ggf. neue DB-Struktur berücksichtigen
– Fehlende Transaktionen (entstanden
während der Migration) werden
synchronisiert
– Alle nachfolgenden Transaktionen werden
in Trail Files aufgezeichnet
3. Produktionsdaten migrieren
6. Clients auf das neue System umschalten
– Verschiedene Methoden
4. Weitere Aufgaben
2
5
1
– Anwendungs-Upgrade, Indizes anlegen,
Statistiken sammeln...
4
3
6
Altes System
24
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
Neues System
ileana.somesan@oracle.com

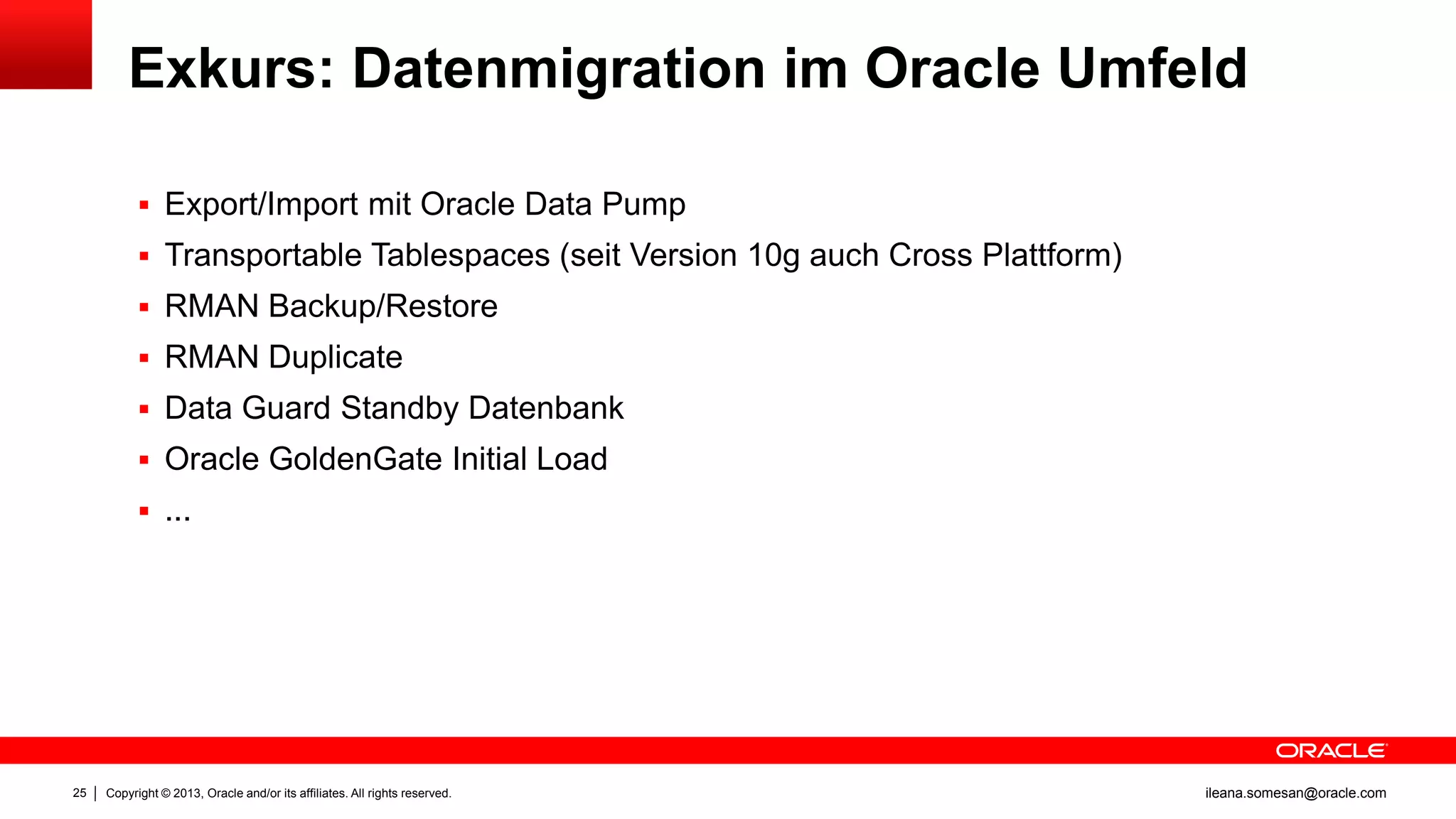

23. Exkurs: Datenmigration im Oracle Umfeld
 Export/Import mit Oracle Data Pump
 Transportable Tablespaces (seit Version 10g auch Cross Plattform)
 RMAN Backup/Restore
 RMAN Duplicate
 Data Guard Standby Datenbank
 Oracle GoldenGate Initial Load
 ...
25
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

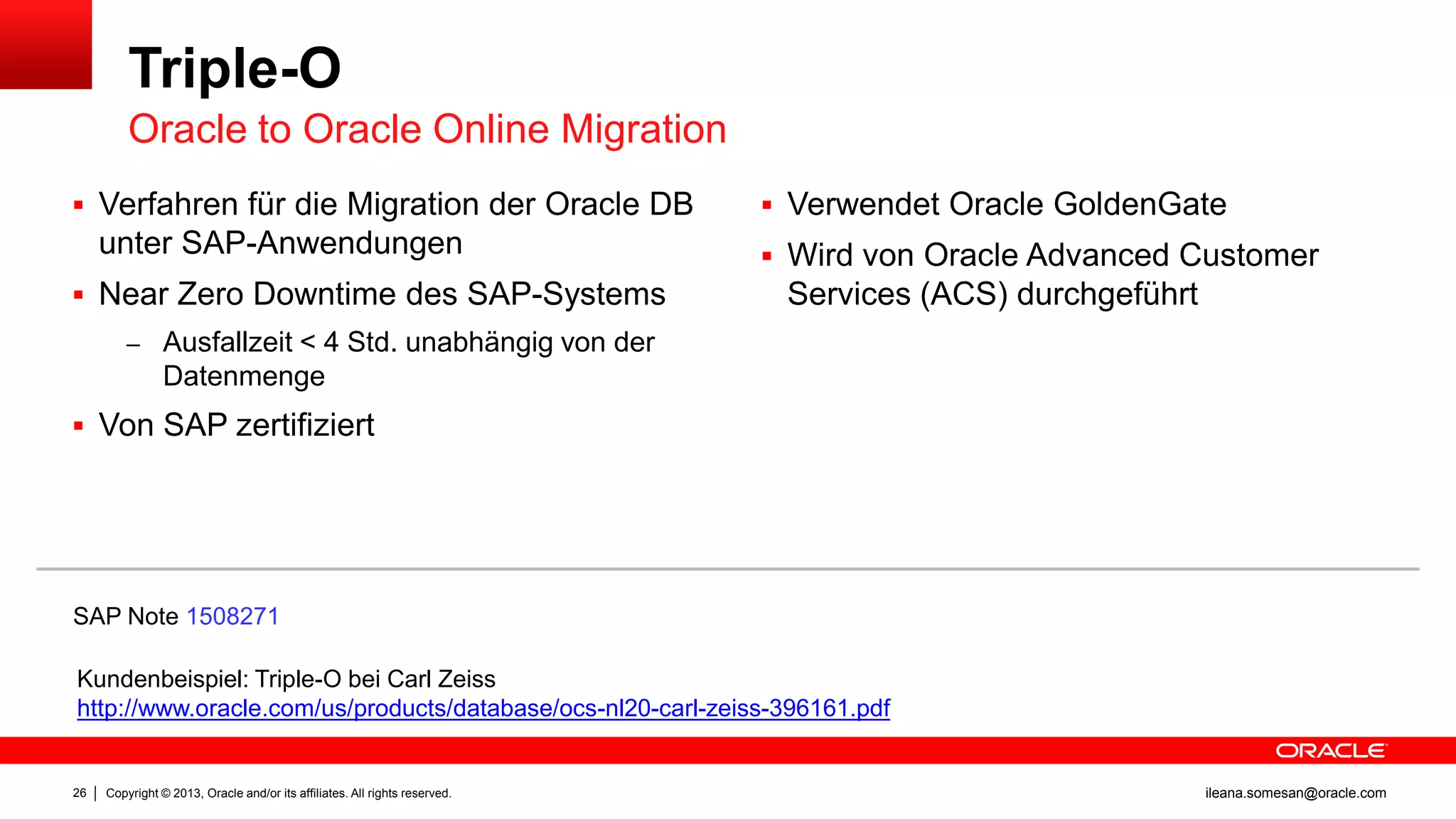

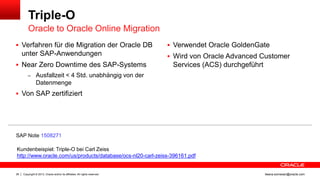

24. Triple-O
Oracle to Oracle Online Migration
 Verfahren für die Migration der Oracle DB
unter SAP-Anwendungen
 Near Zero Downtime des SAP-Systems
 Verwendet Oracle GoldenGate
 Wird von Oracle Advanced Customer
Services (ACS) durchgeführt
– Ausfallzeit < 4 Std. unabhängig von der
Datenmenge
 Von SAP zertifiziert
SAP Note 1508271
Kundenbeispiel: Triple-O bei Carl Zeiss
http://www.oracle.com/us/products/database/ocs-nl20-carl-zeiss-396161.pdf
26
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

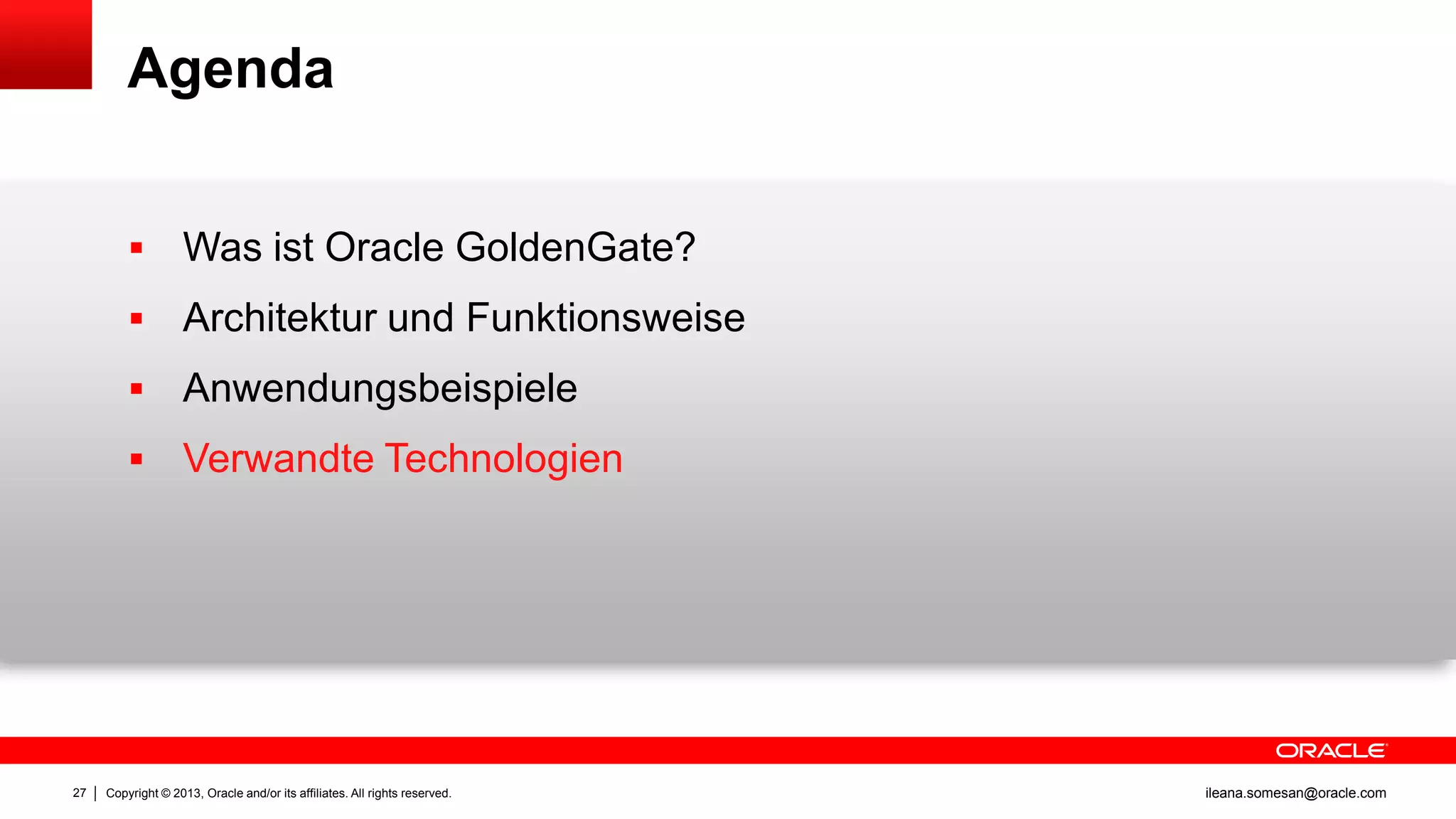

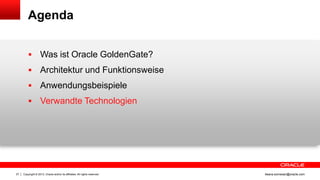

25. Agenda


Architektur und Funktionsweise

Anwendungsbeispiele

27
Was ist Oracle GoldenGate?
Verwandte Technologien
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

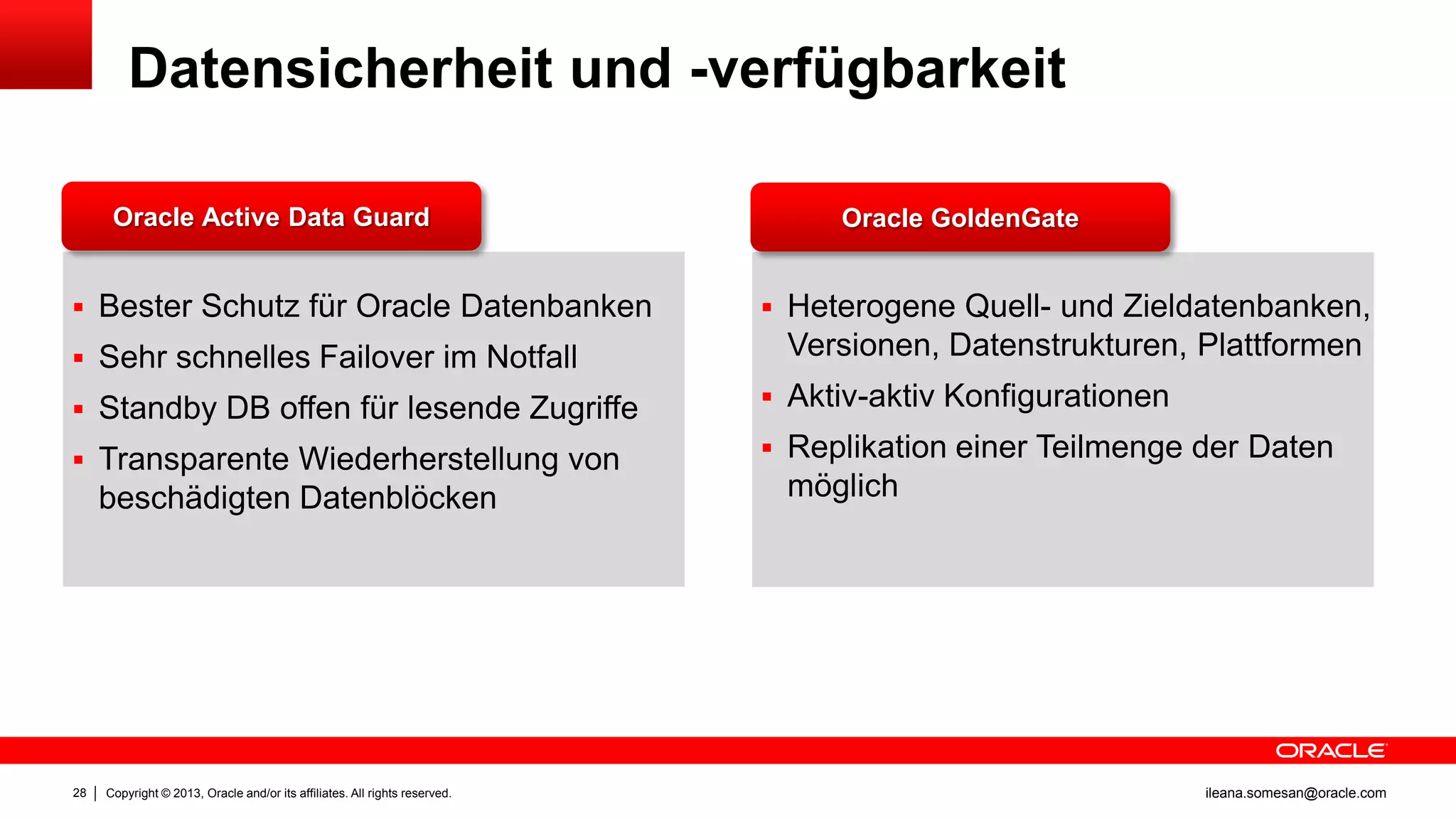

26. Datensicherheit und -verfügbarkeit
Oracle Active Data Guard
 Bester Schutz für Oracle Datenbanken
 Sehr schnelles Failover im Notfall
Oracle GoldenGate
 Heterogene Quell- und Zieldatenbanken,
Versionen, Datenstrukturen, Plattformen
 Standby DB offen für lesende Zugriffe
 Aktiv-aktiv Konfigurationen
 Transparente Wiederherstellung von
 Replikation einer Teilmenge der Daten
beschädigten Datenblöcken
28
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
möglich
ileana.somesan@oracle.com

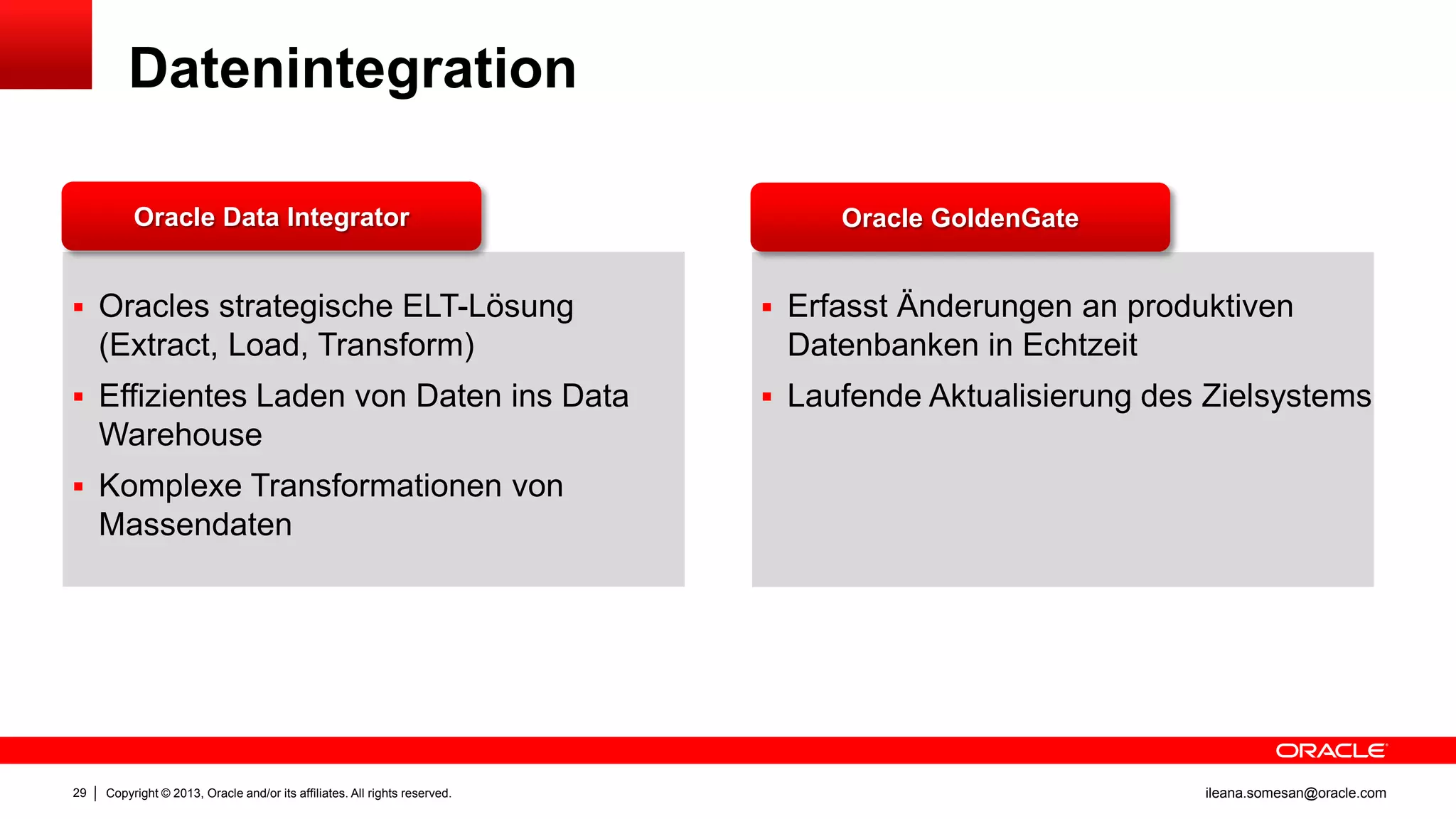

27. Datenintegration
Oracle Data Integrator
 Oracles strategische ELT-Lösung
(Extract, Load, Transform)
 Effizientes Laden von Daten ins Data
Oracle GoldenGate
 Erfasst Änderungen an produktiven
Datenbanken in Echtzeit
 Laufende Aktualisierung des Zielsystems
Warehouse
 Komplexe Transformationen von
Massendaten
29
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

28. Weitere Infos
 Oracle Technology Network für Datenblätter, Dokumentation u.a.
www.oracle.com/technetwork/middleware/goldengate/overview/index.html
 Youtube Kanal mit Tutorials
youtube.com/oraclegoldengate
 Download
edelivery.oracle.com, unter Product Pack Oracle Fusion Middleware
34
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

29. Q&A
ileana.somesan@oracle.com

30. 36
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com

31. 37
Copyright © 2013, Oracle and/or its affiliates. All rights reserved.
ileana.somesan@oracle.com
