Oracle Database Appliance X5-2

Copyright © 2015 Oracle and/or its affiliates. All rights reserved. |
Ileana Someşan
Senior Systemberaterin Core Technology
Oracle Database Appliance
Überblick
Ileana Someşan

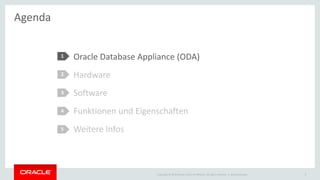

Agenda
Oracle Database Appliance (ODA)
Hardware
Software
Funktionen und Eigenschaften
Weitere Infos
Ileana Someşan 3
1
2
3
4
5

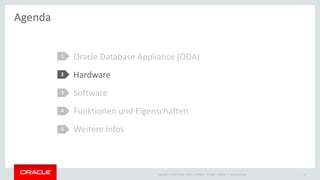

Agenda
Hardware
Software
Weitere Infos
Ileana Someşan 4
1
2
3
4
5

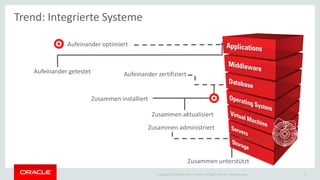

Aufeinander optimiert
Aufeinander getestet Aufeinander zertifiziert
Zusammen installiert
Zusammen aktualisiert
Zusammen administriert
Zusammen unterstützt
Trend: Integrierte Systeme
Ileana Someşan 5

Exadata DB
Machine
Stand 2015
Ileana Someşan 6
Oracle Engineered Systems
Big Data
Appliance
Database
Appliance
Exalogic
Elastic Cloud
Exalytics In-Memory
Machine
Virtual Compute
Appliance
SuperCluster
Oracle Datenbanken Big Data Business Intelligence Virtualisierte
Infrastruktur
Universal-
systeme
Application
Server
Zero Data Loss
Recovery
Appliance

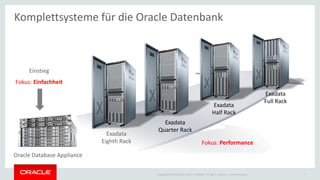

Komplettsysteme für die Oracle Datenbank
Exadata
Quarter Rack
Exadata
Half Rack
Exadata
Full Rack
Exadata
Eighth Rack
Einstieg
Fokus: Einfachheit
Fokus: Performance
Ileana Someşan 7

Copyright © 2015 Oracle and/or its affiliates. All rights reserved. | Ileana Someşan 8
Oracle Database Appliance - 4. Generation
Prozessor Intel X5675 Intel E5-2690 Intel E5-2697 V2 Intel E5-2699 V3
CPU-Kerne 24 (6) 32 (8) 48 (12) 72 (18)
RAM 192 GB 512 GB 512 GB 512 GB
Plattenplatz
12 TB SAS
292 GB SSD (REDO)
18 TB SAS
800 GB SSD (REDO)
18 TB SAS
800 GB SSD (REDO)
64 TB SAS
800 GB SSD (REDO)
1.6 TB (DB-Cache)
Storage-
Erweiterung
nein ja ja ja
Software Nur Oracle Datenbanken
Virtualisierung,
Datenbanken + Applikationen
Virtualisierung,
Virtualisierung,
ODA v1 ODA X3-2 ODA X4-2 ODA X5-2
20142011 20152013

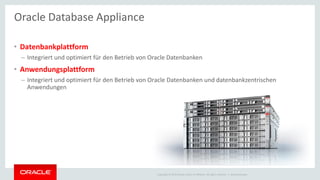

• Datenbankplattform
– Integriert und optimiert für den Betrieb von Oracle Datenbanken
• Anwendungsplattform
– Integriert und optimiert für den Betrieb von Oracle Datenbanken und datenbankzentrischen
Anwendungen
Ileana Someşan

• Vorgefertigtes System
– Alle HW- und SW-Komponenten, die eine Oracle DB benötigt
– Ausgewählt, integriert, optimiert, getestet von Oracle
– 1 Supportansprechpartner
• Hochverfügbar
– Redundante Hardware, intelligente Software
• Einfach & benutzerfreundlich
– Automatismen für einfache Installation, Patching, Verwaltung
• Physikalische oder virtualisierte Plattform
• Flexibles Lizenzmodell
– Nach Bedarf mitwachsende Softwarelizenzierung
Vorteile auf einen Blick
Ileana Someşan

Copyright © 2015 Oracle and/or its affiliates. All rights reserved. | 11

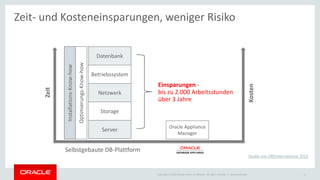

Zeit- und Kosteneinsparungen, weniger Risiko
Zeit
Kosten
Selbstgebaute DB-Plattform
Datenbank
Betriebssystem
Netzwerk
Storage
Server
Oracle Appliance
Manager
Einsparungen -
bis zu 2.000 Arbeitsstunden
über 3 Jahre
Studie von ORCInternational 2012
Optimierungs-Know-how
Installations-Know-how
Ileana Someşan

Agenda
Hardware
Software
Weitere Infos
Ileana Someşan 12
1
2
3
4
5

• 2 Server mit jeweils
– 2 CPU Intel Xeon, 18 Kerne/CPU
• insgesamt 72 Kerne/ODA
– 256 GB Hauptspeicher
• Insgesamt 512 GB
– 10 GbE externes Netzwerk (Kupfer NICs,
optional Glasfaser)
– Redundantes InfiniBand Interconnect (40 GbE)
für die Clusterkommunikation
• 1 Storage-Einheit, direkt angeschlossen
– 64 TB (brutto) SAS HDD als Datenspeicher
– 1.6 TB (brutto) SSD als DB-Cache
– 800 GB (brutto) SSD für Redo Logs
Ileana Someşan

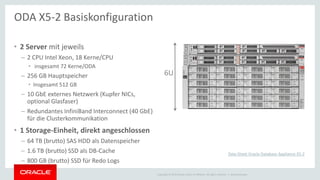

ODA X5-2 Basiskonfiguration
6U
Data Sheet Oracle Database Appliance X5-2

• Storage
– 1 weitere Storage-Einheit
– Verdoppelt die Storage-Kapazität
HDD: 128 TB (brutto)
SSD für DB-Cache: 3.2 TB (brutto)
SSD für Redo: 1.6 TB (brutto)
– Inbetriebnahme ohne Ausfallzeit
– Automatische Datenverteilung
• Arbeitsspeicher
– Memory Expansion Kits je 256 GB
– Maximal 768 GB/Knoten (1.5 TB/ODA)
Ileana Someşan
Optionale Hardware-Erweiterungen
10U

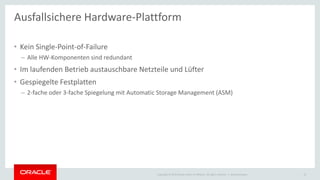

• Kein Single-Point-of-Failure
– Alle HW-Komponenten sind redundant
• Im laufenden Betrieb austauschbare Netzteile und Lüfter
• Gespiegelte Festplatten
– 2-fache oder 3-fache Spiegelung mit Automatic Storage Management (ASM)
Ileana Someşan 15
Ausfallsichere Hardware-Plattform

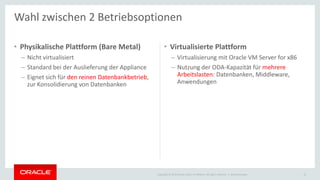

• Physikalische Plattform (Bare Metal)
– Nicht virtualisiert
– Standard bei der Auslieferung der Appliance
– Eignet sich für den reinen Datenbankbetrieb,
zur Konsolidierung von Datenbanken
• Virtualisierte Plattform
– Virtualisierung mit Oracle VM Server for x86
– Nutzung der ODA-Kapazität für mehrere
Arbeitslasten: Datenbanken, Middleware,
Anwendungen
Ileana Someşan
Wahl zwischen 2 Betriebsoptionen
16

Agenda
Hardware
Software
Weitere Infos
Ileana Someşan 17
1
2
3
4
5

Copyright © 2015 Oracle and/or its affiliates. All rights reserved. | Ileana Someşan

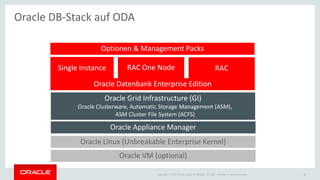

Oracle DB-Stack auf ODA
Oracle Linux (Unbreakable Enterprise Kernel)
Oracle Appliance Manager
Oracle Grid Infrastructure (GI)
• Oracle Clusterware, Automatic Storage Management (ASM),
ASM Cluster File System (ACFS)
Oracle Datenbank Enterprise Edition
Single Instance RAC One Node RAC
Oracle VM (optional)
Optionen & Management Packs
18

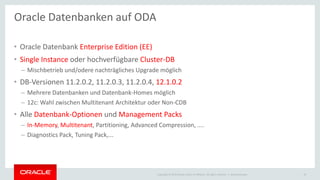

• Oracle Datenbank Enterprise Edition (EE)
• Single Instance oder hochverfügbare Cluster-DB
– Mischbetrieb und/odere nachträgliches Upgrade möglich
• DB-Versionen 11.2.0.2, 11.2.0.3, 11.2.0.4, 12.1.0.2
– Mehrere Datenbanken und Datenbank-Homes möglich
– 12c: Wahl zwischen Multitenant Architektur oder Non-CDB
• Alle Datenbank-Optionen und Management Packs
– In-Memory, Multitenant, Partitioning, Advanced Compression, ....
– Diagnostics Pack, Tuning Pack,...
Oracle Datenbanken auf ODA
Ileana Someşan 19

Single Instance Aktiv – Passiv Cluster Aktiv – Aktiv Cluster
• Oracle DB Enterprise Edition
• Gute Verfügbarkeit
• Kein Failover, automatischer
Neustart
• Oracle DB Enterprise Edition +
Oracle RAC One Node
• Bessere Verfügbarkeit
• Beiderseitiges Failover möglich
• Oracle DB Enterprise Edition +
Oracle RAC
• Beste Verfügbarkeit
• Beiderseitiges Failover und
Lastverteilung

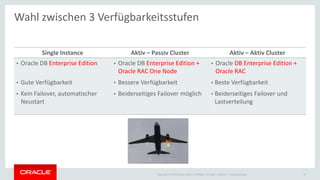

Wahl zwischen 3 Verfügbarkeitsstufen
20Ileana Someşan

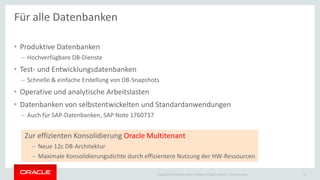

• Produktive Datenbanken
– Hochverfügbare DB-Dienste
• Test- und Entwicklungsdatenbanken
– Schnelle & einfache Erstellung von DB-Snapshots
• Operative und analytische Arbeitslasten
• Datenbanken von selbstentwickelten und Standardanwendungen
– Auch für SAP-Datenbanken, SAP Note 1760737
Ileana Someşan 21
Für alle Datenbanken
Zur effizienten Konsolidierung Oracle Multitenant
– Neue 12c DB-Architektur
– Maximale Konsolidierungsdichte durch effizientere Nutzung der HW-Ressourcen

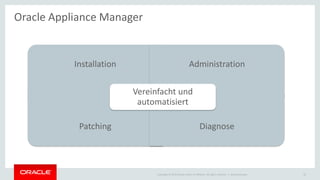

Installation Administration
Patching Diagnose
Vereinfacht und
automatisiert
Ileana Someşan 22

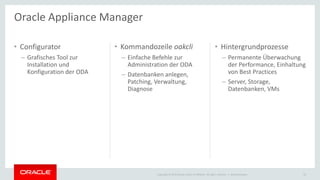

• Configurator
– Grafisches Tool zur
Installation und
Konfiguration der ODA
• Kommandozeile oakcli
– Einfache Befehle zur
Administration der ODA
– Datenbanken anlegen,
Patching, Verwaltung,
Diagnose
• Hintergrundprozesse
– Permanente Überwachung
der Performance, Einhaltung
von Best Practices
– Server, Storage,
Datenbanken, VMs
Ileana Someşan 23

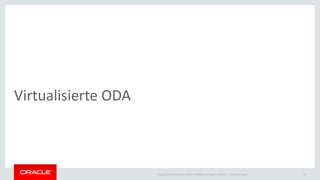

Virtualisierte ODA
Ileana Someşan 24

• Bessere Auslastung der ODA-Kapazität
• Hardware-Konsolidierung
• Solution-in-a-Box
– Komplette Lösungen auf einer Plattform
– Zur Bereitstellung in Zweigstellen, für ISV-Applikationen usw.
Ileana Someşan 25
Datenbanken + Anwendungen auf ODA

• Oracle Datenbanken laufen in einer
privilegierter VM (ODA_BASE)
– Identische Funktionalität wie auf Bare Metal
– Dedizierte Kerne und Arbeitsspeicher
– Native Disk Performance: direkter
Plattenzugriff unter Umgehung des Hypervisors
• Ihre Applikationen laufen in
benutzerdefinierten VMs
• Einfaches VM-Management mit Oracle
Appliance Manager
Ileana Someşan 26

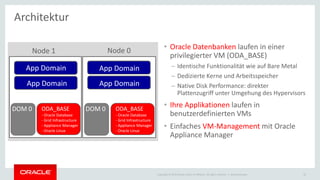

Architektur
Node 1
App Domain
App Domain
Node 0
App Domain
App Domain
ODA_BASE
- Oracle Database
- Grid Infrastructure
- Appliance Manager
- Oracle Linux
ODA_BASE
- Oracle Database
- Grid Infrastructure
- Appliance Manager
- Oracle Linux
DOM 0 DOM 0

• Fertige Oracle VMs
– Vorgefertigte Templates mit Oracle Software
WebLogic, Enterprise Manager, PeopleSoft,...
– Automatismen und Best Practices für ODA
• Benutzerdefinierte VMs
– Jedes Gast-Betriebssystem, das von Oracle VM
unterstützt ist
– Jede Art von Applikation
• Features:
– CPU-Pools zur Isolation von Arbeitslasten
– Separate VLANs zur Netzwerktrennung
– Automatischer Neustart und Failover von VMs
– Schnelle Erstellung von VM-Snapshots
– Capacity-On-Demand Lizenzierung für Oracle
Software
Ileana Someşan 27
Benutzer-VMs

Agenda
Hardware
Software
Weitere Infos
Ileana Someşan 28
1
2
3
4
5

Capacity-on-Demand Lizenzierung
Ileana Someşan 29

Copyright © 2015 Oracle and/or its affiliates. All rights reserved. | Ileana Someşan

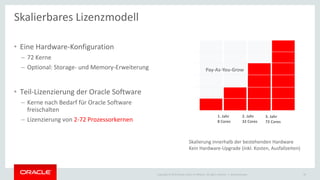

Skalierbares Lizenzmodell
Skalierung innerhalb der bestehenden Hardware
Kein Hardware-Upgrade (inkl. Kosten, Ausfallzeiten)
2. Jahr
32 Cores
3. Jahr
72 Cores
1. Jahr
8 Cores
Pay-As-You-Grow
• Eine Hardware-Konfiguration
– 72 Kerne
– Optional: Storage- und Memory-Erweiterung
• Teil-Lizenzierung der Oracle Software
– Kerne nach Bedarf für Oracle Software
freischalten
– Lizenzierung von 2-72 Prozessorkernen
30

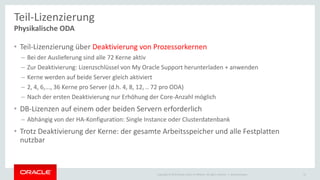

• Teil-Lizenzierung über Deaktivierung von Prozessorkernen
– Bei der Auslieferung sind alle 72 Kerne aktiv
– Zur Deaktivierung: Lizenzschlüssel von My Oracle Support herunterladen + anwenden
– Kerne werden auf beide Server gleich aktiviert
– 2, 4, 6,..., 36 Kerne pro Server (d.h. 4, 8, 12, .. 72 pro ODA)
– Nach der ersten Deaktivierung nur Erhöhung der Core-Anzahl möglich
• DB-Lizenzen auf einem oder beiden Servern erforderlich
– Abhängig von der HA-Konfiguration: Single Instance oder Clusterdatenbank
• Trotz Deaktivierung der Kerne: der gesamte Arbeitsspeicher und alle Festplatten
nutzbar
Physikalische ODA
Ileana Someşan 31
Teil-Lizenzierung

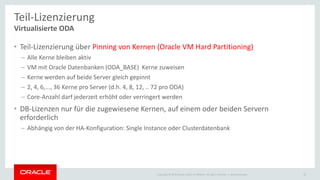

• Teil-Lizenzierung über Pinning von Kernen (Oracle VM Hard Partitioning)
– Alle Kerne bleiben aktiv
– VM mit Oracle Datenbanken (ODA_BASE) Kerne zuweisen
– Kerne werden auf beide Server gleich gepinnt
– 2, 4, 6,..., 36 Kerne pro Server (d.h. 4, 8, 12, .. 72 pro ODA)
– Core-Anzahl darf jederzeit erhöht oder verringert werden
• DB-Lizenzen nur für die zugewiesene Kernen, auf einem oder beiden Servern
erforderlich
– Abhängig von der HA-Konfiguration: Single Instance oder Clusterdatenbank
Virtualisierte ODA
Ileana Someşan 32
Teil-Lizenzierung

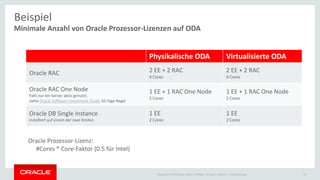

Minimale Anzahl von Oracle Prozessor-Lizenzen auf ODA
Beispiel
Physikalische ODA Virtualisierte ODA
Oracle RAC 2 EE + 2 RAC
4 Cores
2 EE + 2 RAC
4 Cores
Oracle RAC One Node
Falls nur ein Server aktiv genutzt,
siehe Oracle Software Investment Guide 10-Tage-Regel
1 EE + 1 RAC One Node
2 Cores
1 EE + 1 RAC One Node
2 Cores
Oracle DB Single Instance
installiert auf einem der zwei Knoten
1 EE
2 Cores
1 EE
2 Cores
Ileana Someşan
Oracle Prozessor-Lizenz:
#Cores * Core-Faktor (0.5 für Intel)
33

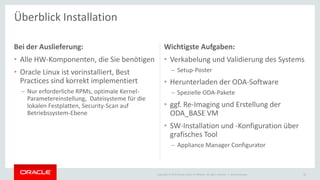

Schnelle Installation
Ileana Someşan 34

Bei der Auslieferung:
• Alle HW-Komponenten, die Sie benötigen
• Oracle Linux ist vorinstalliert, Best
Practices sind korrekt implementiert
– Nur erforderliche RPMs, optimale Kernel-
Parametereinstellung, Dateisysteme für die
lokalen Festplatten, Security-Scan auf
Betriebssystem-Ebene
Wichtigste Aufgaben:
• Verkabelung und Validierung des Systems
– Setup-Poster
• Herunterladen der ODA-Software
– Spezielle ODA-Pakete
• ggf. Re-Imaging und Erstellung der
ODA_BASE VM
• SW-Installation und -Konfiguration über
grafisches Tool

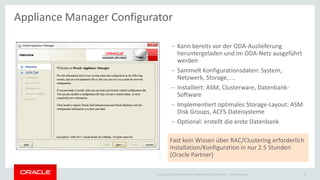

– Appliance Manager Configurator
Ileana Someşan 35
Überblick Installation

– Kann bereits vor der ODA-Auslieferung
heruntergeladen und im ODA-Netz ausgeführt
werden
– Sammelt Konfigurationsdaten: System,
Netzwerk, Storage, ...
– Installiert: ASM, Clusterware, Datenbank-
Software
– Implementiert optimales Storage-Layout: ASM
Disk Groups, ACFS-Dateisysteme
– Optional: erstellt die erste Datenbank
Appliance Manager Configurator
Ileana Someşan
Fast kein Wissen über RAC/Clustering erforderlich
Installation/Konfiguration in nur 2.5 Stunden
(Oracle Partner)
36

• Neue Datenbank
– Appliance Manager
– Database Configuration Assistant (DBCA)
• Snapshot einer existierenden Datenbank
– Klon einer laufenden DB für Entwicklungs- und Testzwecke (nutzt ACFS)
Ileana Someşan 37
Weitere Datenbanken anlegen
# ./oakcli create database -db newdb –version 11.2.0.4 –params newconf
# ./oakcli create snapshotdb database –db testprod –from prod

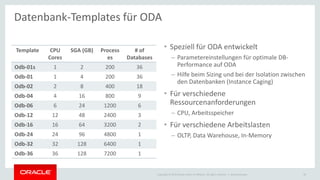

Template CPU
Cores
SGA (GB) Process
es
# of
Databases
Odb-01s 1 2 200 36
Odb-01 1 4 200 36
Odb-02 2 8 400 18
Odb-04 4 16 800 9
Odb-06 6 24 1200 6
Odb-12 12 48 2400 3
Odb-16 16 64 3200 2
Odb-24 24 96 4800 1
Odb-32 32 128 6400 1
Odb-36 36 128 7200 1
• Speziell für ODA entwickelt
– Parametereinstellungen für optimale DB-
Performance auf ODA
– Hilfe beim Sizing und bei der Isolation zwischen
den Datenbanken (Instance Caging)
• Für verschiedene
Ressourcenanforderungen
– CPU, Arbeitsspeicher
• Für verschiedene Arbeitslasten
– OLTP, Data Warehouse, In-Memory
Ileana Someşan 38
Datenbank-Templates für ODA

Einfache Administration & Diagnose
Ileana Someşan 39

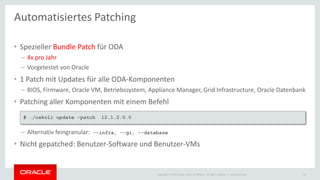

• Spezieller Bundle Patch für ODA
– 4x pro Jahr
– Vorgetestet von Oracle
• 1 Patch mit Updates für alle ODA-Komponenten
– BIOS, Firmware, Oracle VM, Betriebssystem, Appliance Manager, Grid Infrastructure, Oracle Datenbank
• Patching aller Komponenten mit einem Befehl
– Alternativ feingranular: --infra, --gi, --database
• Nicht gepatched: Benutzer-Software und Benutzer-VMs
Automatisiertes Patching
Ileana Someşan
# ./oakcli update -patch 12.1.2.0.0
41

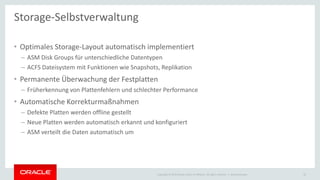

• Optimales Storage-Layout automatisch implementiert
– ASM Disk Groups für unterschiedliche Datentypen
– ACFS Dateisystem mit Funktionen wie Snapshots, Replikation
• Permanente Überwachung der Festplatten
– Früherkennung von Plattenfehlern und schlechter Performance
• Automatische Korrekturmaßnahmen
– Defekte Platten werden offline gestellt
– Neue Platten werden automatisch erkannt und konfiguriert
– ASM verteilt die Daten automatisch um
Ileana Someşan 42
Storage-Selbstverwaltung

Copyright © 2015 Oracle and/or its affiliates. All rights reserved. | Ileana Someşan 43

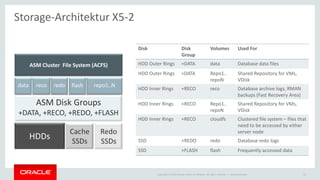

Storage-Architektur X5-2
Disk Disk
Group
Volumes Used For
HDD Outer Rings +DATA data Database data files
HDD Outer Rings +DATA Repo1..
repoN
Shared Repository for VMs,
VDisk
HDD Inner Rings +RECO reco Database archive logs, RMAN
backups (Fast Recovery Area)
HDD Inner Rings +RECO Repo1..
repoN
Shared Repository for VMs,
VDisk
HDD Inner Rings +RECO cloudfs Clustered file system – files that
need to be accessed by either
server node
SSD +REDO redo Database redo logs
SSD +FLASH flash Frequently accessed data
ASM Disk Groups
+DATA, +RECO, +REDO, +FLASH
ASM Cluster File System (ACFS)
data reco redo repo1..N
HDDs
Redo
SSDs
Cache
SSDs
flash

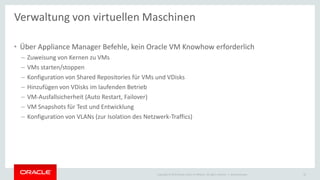

• Über Appliance Manager Befehle, kein Oracle VM Knowhow erforderlich
– Zuweisung von Kernen zu VMs
– VMs starten/stoppen
– Konfiguration von Shared Repositories für VMs und VDisks
– Hinzufügen von VDisks im laufenden Betrieb
– VM-Ausfallsicherheit (Auto Restart, Failover)
– VM Snapshots für Test und Entwicklung
– Konfiguration von VLANs (zur Isolation des Netzwerk-Traffics)
Ileana Someşan 44
Verwaltung von virtuellen Maschinen

• Appliance Manager Befehle
– Status der Server, Prozessoren, Arbeitsspeicher, Lüfter, Netzwerk, Strommodule abfragen
– Health-Check des gesamten Systems durchführen
• Automatic Service Request (ASR)
– Automatische Support-Anfragen bei HW-Fehlern
• Sammlung aller relevanten Logs-Files und Bündelung für den Oracle Support
Ileana Someşan 45
Hardware-Monitoring und Diagnose
# ./oakcli show server | processor | …
# ./oakcli orachk
# ./diagcollect

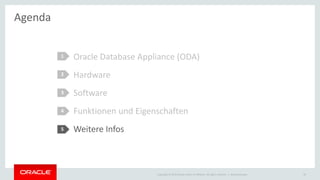

Agenda
Hardware
Software
Weitere Infos
Ileana Someşan 46
1
2
3
4
5

2 ODAs für Disaster Recovery
(Active) Data Guard
Rechenzentrum A Rechenzentrum B
Produktionsdatenbank Aktive Standby Datenbank
Application Server Application Server
Oracle Database Appliance 2Oracle Database Appliance 1
Ileana Someşan
Oracle GoldenGate
47

• ODA auf Oracle Technology Network
– http://www.oracle.com/technetwork/server-storage/engineered-systems/database-
appliance/index.html
• ODA Dokumentation
– http://docs.oracle.com/cd/E22693_01/index.htm
• ODA Setup Poster
– http://docs.oracle.com/cd/E22693_01/doc.21/e35554.pdf
• Oracle WebLogic auf ODA
– http://www.oracle.com/technetwork/middleware/weblogic-oda/overview/index.html
Links
Ileana Someşan 49

Danke!
Fragen?
Ileana Someşan 50
ileana.somesan@oracle.com
http://de.slideshare.net/somesan

Oracle Database Appliance X5-2

Oracle Database Appliance X5-2

Weitere ähnliche Inhalte

Was ist angesagt?

Andere mochten auch

Oracle Database Appliance X5-2
