Oracle Database Appliance X4-2

Ileana Someşan, Senior Systemberaterin
Oracle Database Appliance X4-2
Ein Überblick

Copyright © 2014, Oracle and/or its affiliates. All rights reserved.2 ileana.somesan@oracle.com
 Prinzip: Einfachheit
– Oder wissen Sie, welcher Chip in Ihrem
iPhone verbaut ist?
 Oracle Database Appliance
– Integriertes System für die einfache
Installation und den einfachen Betrieb
eines Oracle Datenbankclusters
Appliance: eine Analogie
© Apple Inc.

Oracle Database Appliance 2011 und heute
v1 X4-2
Arbeitsspeicher 192 GB 512 GB
CPU-Kerne 24 48
Plattenplatz 12 TB Brutto 18 TB – 36 TB Brutto
Software nur Oracle Datenbanken keine Einschränkung
Virtualisierung keine ja

Agenda
 Oracle Database Appliance (ODA)
 ODA-Hardware, Betriebsoptionen
 Oracle Datenbanken auf ODA
 Virtualisierung
 Vorteile ODA
 Diverses

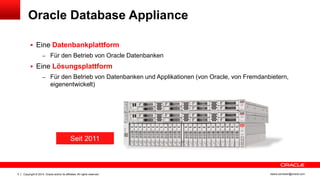

Oracle Database Appliance
 Eine Datenbankplattform
– Für den Betrieb von Oracle Datenbanken
 Eine Lösungsplattform
– Für den Betrieb von Datenbanken und Applikationen (von Oracle, von Fremdanbietern,
eigenentwickelt)
Seit 2011

ODA-Vorteile auf einen Blick
 Ein fertiges System
– Alle HW- und SW-Komponenten, die eine hochverfügbare Oracle DB benötigt
– Integriert und vorgetestet von Oracle
 Einfach
– Schnelle Installation
– Einfaches Patching
 1 Supportansprechpartner
 Physikalische oder virtualisierte Plattform
 Skalierbares Lizenzmodell
– Teil-Lizenzierung der Oracle Software möglich

Agenda
 Virtualisierung
 Vorteile ODA
 Diverses

Basiskonfiguration X4-2
Ausfallsichere Plattform
 2 Server
– Je 2 CPUs Intel Xeon je 12-Kerne
– Insgesamt 48 Kerne
– Insgesamt 512 GB Arbeitsspeicher
– Clusterkommunikation über redundantes
10 GbE Interconnect
– Externes 10 GBase-T Netzwerk
 1 Storage-Einheit
– 24 Platten, direkt angeschlossen
– 800 GB (brutto) SSD für DB Redo-Logs
– 18 TB (brutto) HDD für Nutzdaten
– Wahl zwischen 2- oder 3-fach Spiegelung
4U
Data Sheet Oracle Database Appliance

Storage Erweiterungen
Für mehr Speicherplatz
 Zusätzliche Storage-Einheit für ODA
– Verdoppelt die Storage-Kapazität
– 1.6 TB (brutto) SSD für DB Redo-Logs
– 36 TB (brutto) HDD für Nutzdaten
– 2-fach oder 3-fach gespiegelt
– Inbetriebnahme ohne Ausfallzeiten
– Automatische Datenverteilung
 Externer NFS-Storage
– z.B. ZFS Storage Appliance
6U

 Virtualisierte Plattform
– Virtualisierung mit Oracle VM Server: sog.
Re-Imaging erforderlich
– Eignet sich zur Konsolidierung von
Datenbanken und Applikationen
– Vorteil: Isolation zwischen den
Arbeitslasten

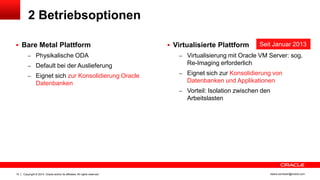

2 Betriebsoptionen
 Bare Metal Plattform
– Physikalische ODA
– Default bei der Auslieferung
– Eignet sich zur Konsolidierung Oracle
Datenbanken
Seit Januar 2013

Agenda
 Virtualisierung
 Vorteile ODA
 Diverses

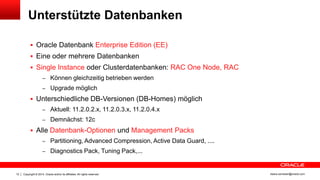

Unterstützte Datenbanken
 Oracle Datenbank Enterprise Edition (EE)
 Eine oder mehrere Datenbanken
 Single Instance oder Clusterdatenbanken: RAC One Node, RAC
– Können gleichzeitig betrieben werden
– Upgrade möglich
 Unterschiedliche DB-Versionen (DB-Homes) möglich
– Aktuell: 11.2.0.2.x, 11.2.0.3.x, 11.2.0.4.x
– Demnächst: 12c
 Alle Datenbank-Optionen und Management Packs
– Partitioning, Advanced Compression, Active Data Guard, ....
– Diagnostics Pack, Tuning Pack,...

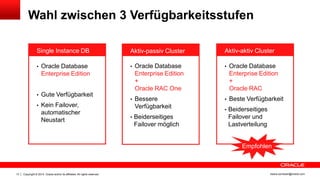

Wahl zwischen 3 Verfügbarkeitsstufen
• Oracle Database
Enterprise Edition
• Gute Verfügbarkeit
• Kein Failover,
automatischer
Neustart
Single Instance DB
• Oracle Database
Enterprise Edition
+
Oracle RAC
• Beste Verfügbarkeit
• Beiderseitiges
Failover und
Lastverteilung
Aktiv-aktiv Cluster
• Oracle Database
Enterprise Edition
+
Oracle RAC One
• Bessere
Verfügbarkeit
• Beiderseitiges
Failover möglich
Aktiv-passiv Cluster
Empfohlen

Oracle DB-Stack auf ODA
Oracle Linux Unbreakable Enterprise Kernel (UEK) 64 Bit
Oracle Appliance Manager
Oracle Grid Infrastructure
• Automatic Storage Management (ASM)
• Oracle Clusterware
Oracle Datenbank Enterprise Edition
Oracle Datenbank Optionen & Management Packs
Single Instance RAC One Node RAC
Physikalische Hardware oder Oracle VM

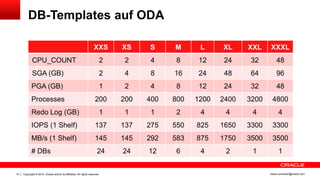

DB-Templates auf ODA
XXS XS S M L XL XXL XXXL
CPU_COUNT 2 2 4 8 12 24 32 48
SGA (GB) 2 4 8 16 24 48 64 96
PGA (GB) 1 2 4 8 12 24 32 48
Processes 200 200 400 800 1200 2400 3200 4800
Redo Log (GB) 1 1 1 2 4 4 4 4
IOPS (1 Shelf) 137 137 275 550 825 1650 3300 3300
MB/s (1 Shelf) 145 145 292 583 875 1750 3500 3500
# DBs 24 24 12 6 4 2 1 1

Wieviel Platz steht zur Verfügung?
ASM Normal Redundancy High Redundancy
Backup Lokal Extern Lokal Extern
Total (TB) 8,2 8,2 5,5 5,5
+DATA 3,6 (~45%) 7,2 (~88%) 2,4 4,8
+RECO 4,6 (~55%) 1,0 (~12%) 3,0 0,7
+REDO (GB) 248 248 248 248
ACFS Belegt Plattenplatz in RECO
Shared Repos Belegt Plattenplatz in RECO oder DATA
Ohne Storage Expansion

Agenda
 Virtualisierung
 Vorteile ODA
 Diverses

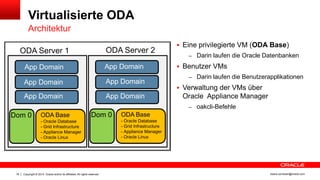

Virtualisierte ODA
Architektur
 Eine privilegierte VM (ODA Base)
– Darin laufen die Oracle Datenbanken
 Benutzer VMs
– Darin laufen die Benutzerapplikationen
 Verwaltung der VMs über

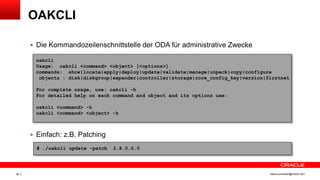

– oakcli-Befehle
 Eine privilegierte VM (ODA Base)
– Darin laufen Oracle Datenbanken
– Exklusiver Plattenzugriff für native Disk
Performance
 Benutzer VMs
– Darin laufen Ihre Applikationen
– Zugriff auf den Shared Storage
 Hochverfügbarkeit
 Verwaltung der VMs über
ODA Base
• Oracle Database
• Grid Infrastructure
•Appliance Manage
ODA Server 1
App Domain
App Domain
ODA Base
• Appliance Manager
• Oracle Database
ODA Server 2
App Domain
App Domain
App Domain
App Domain
ODA Base
- Oracle Database
- Grid Infrastructure
- Appliance Manager
- Oracle Linux
ODA Base
- Oracle Database
- Appliance Manager
- Oracle Linux
Dom 0 Dom 0

DOM 0
 Privilegierte
ODA Base
• Oracle Database
•Appliance Manage
ODA Server 1
App Domain
App Domain
ODA Base
• Oracle Database
ODA Server 2
App Domain
App Domain
App Domain
App Domain
ODA Base
- Oracle Database
- Appliance Manager
- Oracle Linux
ODA Base
- Oracle Database
- Appliance Manager
- Oracle Linux
Dom 0 Dom 0

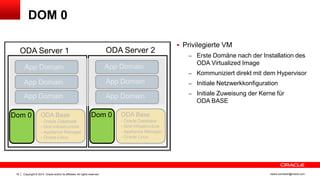

 Privilegierte VM
– Erste Domäne nach der Installation des
ODA Virtualized Image
– Kommuniziert direkt mit dem Hypervisor
– Initiale Netzwerkkonfiguration
– Initiale Zuweisung der Kerne für
ODA BASE

DOM1 (ODA Base)
 Privilegierte
ODA Base
• Oracle Database
•Appliance Manage
ODA Server 1
App Domain
App Domain
ODA Base
• Oracle Database
ODA Server 2
App Domain
App Domain
App Domain
App Domain
ODA Base
- Oracle Database
- Appliance Manager
- Oracle Linux
ODA Base
- Oracle Database
- Appliance Manager
- Oracle Linux
Dom 0 Dom 0
 Privilegierte VM
– Oracle Datenbanken müssen in Oracle
Base angelegt werden
– Single Instance, RAC One Node, RAC
– Exklusiver Plattenzugriff für native Disk
Performance

Benutzer VMs
 Privilegierte
ODA Base
• Oracle Database
•Appliance Manage
ODA Server 1
App Domain
App Domain
ODA Base
• Oracle Database
ODA Server 2
App Domain
App Domain
App Domain
App Domain
ODA Base
- Oracle Database
- Appliance Manager
- Oracle Linux
ODA Base
- Oracle Database
- Appliance Manager
- Oracle Linux
Dom 0 Dom 0
 Jedes Gast-Betriebssystem, das auf
Oracle VM 3.2 unterstützt ist
– Supported Guest Operating Systems
 VM Files im Shared Repository speichern
– ACFS File System
 Beide ODA-Knoten haben Zugriff auf das
Shared Repository
– Hochverfügbarkeit
– Bei Ausfall einer VM:
VM Autorestart auf dem gleichen Knoten
oder VM Failover auf anderen Knoten
konfigurieren

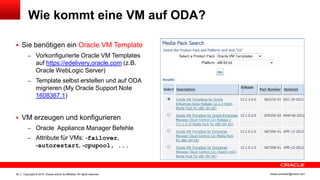

Wie kommt eine VM auf ODA?
 Sie benötigen ein Oracle VM Template
– Vorkonfigurierte Oracle VM Templates
auf https://edelivery.oracle.com (z.B.
Oracle WebLogic Server)
– Template selbst erstellen und auf ODA
migrieren (My Oracle Support Note
1608367.1)
 VM erzeugen und konfigurieren
– Oracle Appliance Manager Befehle
– Attribute für VMs: -failover,
-autorestart, -cpupool, ...

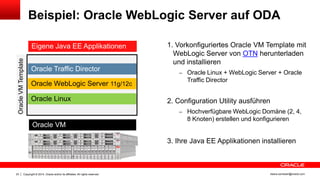

Beispiel: Oracle WebLogic Server auf ODA
1. Vorkonfiguriertes Oracle VM Template mit
WebLogic Server von OTN herunterladen
und installieren
– Oracle Linux + WebLogic Server + Oracle
Traffic Director
2. Configuration Utility ausführen
– Hochverfügbare WebLogic Domäne (2, 4,
8 Knoten) erstellen und konfigurieren
3. Ihre Java EE Applikationen installieren
Oracle Linux
Oracle WebLogic Server 11g/12c
Oracle Traffic Director
Oracle VM
Eigene Java EE Applikationen
OracleVMTemplate

Agenda
 Virtualisierung
 Vorteile ODA
 Diverses

Pay-as-you-Grow
Lizenzierung

Skalierbares Lizenzmodell
- Klein starten (z.B. 4 Kerne EE + RAC)
- Wenn zusätzliche Kapazität benötigt wird,
Kerne hinzunehmen (z.B. 48 Kerne EE + RAC)
Year 2 Year 3Year 1
Pay-As-You-Grow
 Eine Hardware-Konfiguration
– 48 Kerne
– Optionale Storage-Erweiterung
 Teil-Lizenzierung der Oracle Software
möglich
– Nur die benötigten Prozessorkerne 2 - 48
müssen lizenziert werden

 Virtualisierte ODA
– Teil-Lizenzierung gilt für jede Oracle
Software (Datenbank, WebLogic Server,...)
– Für Teil-Lizenzierung: virtuellen Maschinen
die gewünschte Anzahl von Kernen fest
zuweisen (Oracle VM Hard Partitioning)
– Prozessorkerne werden nicht deaktiviert
Wie funktioniert Teil-Lizenzierung auf ODA? 1/2
 Physikalische ODA
– Teil-Lizenzierung gilt ausschließlich für
Oracle Datenbanken
– Für Teil-Lizenzierung: Prozessorkerne
deaktivieren

 Virtualisierte ODA
– Für Oracle VM Hard Partitioning: CPU
Pools konfigurieren und den VMs zuweisen
– Stufen: 2, 4, 6, ..., 22, 24 Kerne pro
ODA-Server
– Core-Anzahl darf jederzeit erhöht oder
verringert werden
Wie funktioniert Teil-Lizenzierung auf ODA? 2/2
 Physikalische ODA
– Bei der ODA-Auslieferung sind alle 48
Kerne aktiv
– Zur Deaktivierung von Kernen:
Konfigurationsschlüssel von
My Oracle Support beantragen
– Stufen: 4, 8, 12, 16, 20, 24 Kerne pro
ODA-Server
– Nach der ersten Deaktivierung nur
Erhöhung der Core-Anzahl möglich
– Auch nach der Deaktivierung von Kernen
stehen der gesamte Arbeitsspeicher und
alle Platten zur Verfügung

Beispiel

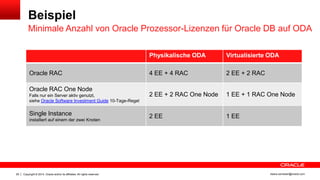

Minimale Anzahl von Oracle Prozessor-Lizenzen für Oracle DB auf ODA
 Ad
Physikalische ODA Virtualisierte ODA
Oracle RAC 4 EE + 4 RAC 2 EE + 2 RAC
Oracle RAC One Node
Falls nur ein Server aktiv genutzt,
siehe Oracle Software Investment Guide 10-Tage-Regel
2 EE + 2 RAC One Node 1 EE + 1 RAC One Node
Single Instance
installiert auf einem der zwei Knoten
2 EE 1 EE

Einfache Installation

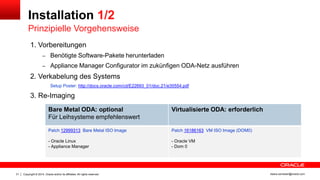

Installation 1/2
1. Vorbereitungen
– Benötigte Software-Pakete herunterladen

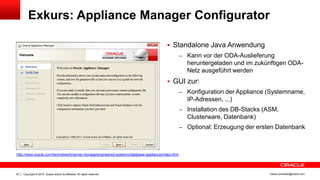

– Appliance Manager Configurator im zukünfigen ODA-Netz ausführen
2. Verkabelung des Systems
Setup Poster: http://docs.oracle.com/cd/E22693_01/doc.21/e35554.pdf
3. Re-Imaging
Prinzipielle Vorgehensweise
Bare Metal ODA: optional
Für Leihsysteme empfehlenswert
Virtualisierte ODA: erforderlich
Patch 12999313 Bare Metal ISO Image
- Oracle Linux
- Appliance Manager
Patch 16186163 VM ISO Image (DOM0)
- Oracle VM
- Dom 0

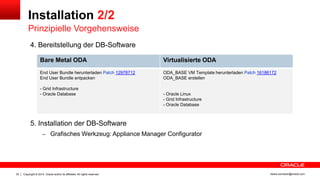

Installation 2/2
Prinzipielle Vorgehensweise
4. Bereitstellung der DB-Software
5. Installation der DB-Software
– Grafisches Werkzeug: Appliance Manager Configurator
Bare Metal ODA Virtualisierte ODA
End User Bundle herunterladen Patch 12978712
End User Bundle entpacken
- Oracle Database
ODA_BASE VM Template herunterladen Patch 16186172
ODA_BASE erstellen
- Oracle Linux
- Oracle Database

Exkurs: Appliance Manager Configurator
 Standalone Java Anwendung
– Kann vor der ODA-Auslieferung
heruntergeladen und im zukünftigen ODA-
Netz ausgeführt werden
 GUI zur:
– Konfiguration der Appliance (Systemname,
IP-Adressen, ...)
– Installation des DB-Stacks (ASM,
Clusterware, Datenbank)
– Optional: Erzeugung der ersten Datenbank
http://www.oracle.com/technetwork/server-storage/engineered-systems/database-appliance/index.html

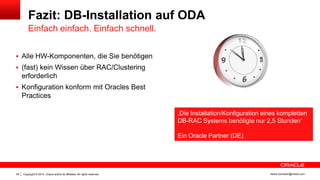

Fazit: DB-Installation auf ODA
Einfach einfach. Einfach schnell.
 Alle HW-Komponenten, die Sie benötigen
 (fast) kein Wissen über RAC/Clustering
erforderlich
 Konfiguration konform mit Oracles Best
Practices
„Die Installation/Konfiguration eines kompletten
DB-RAC Systems benötigte nur 2,5 Stunden“
Ein Oracle Partner (DE)

Einfache Administration

Patching
 Spezieller Patch Bundle für ODA
– Vierteljährlich veröffentlicht
– Gleicher Patch für die virtualisierte und für die Bare Metal ODA
 Was wird gepatched?
– Bare Metal ODA: BIOS, Firmware, Oracle VM, Betriebssystem, Appliance Manager, Grid
Infrastructure, Oracle Datenbank
– Virtualiserte ODA: ODA_BASE
 Was wird nicht gepatched?
– Bare Metal ODA: Benutzer-Software
– Virtualiserte ODA: Software innerhalb der Benutzer-VMs

Agenda
 Virtualisierung
 Vorteile ODA
 Diverses

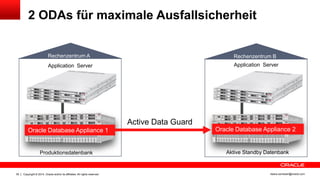

2 ODAs für maximale Ausfallsicherheit
Active Data Guard
Rechenzentrum A Rechenzentrum B
Produktionsdatenbank Aktive Standby Datenbank
Application Server Application Server
Oracle Database Appliance 2Oracle Database Appliance 1

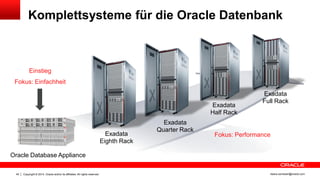

Komplettsysteme für die Oracle Datenbank
Exadata
Quarter Rack
Exadata
Half Rack
Exadata
Full Rack
Exadata
Eighth Rack
Oracle Database Appliance
Einstieg
Fokus: Einfachheit
Fokus: Performance

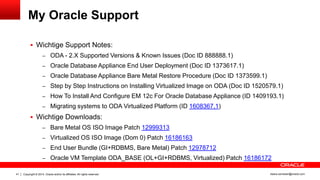

My Oracle Support
 Wichtige Support Notes:
– ODA - 2.X Supported Versions & Known Issues (Doc ID 888888.1)
– Oracle Database Appliance End User Deployment (Doc ID 1373617.1)
– Oracle Database Appliance Bare Metal Restore Procedure (Doc ID 1373599.1)
– Step by Step Instructions on Installing Virtualized Image on ODA (Doc ID 1520579.1)
– How To Install And Configure EM 12c For Oracle Database Appliance (ID 1409193.1)
– Migrating systems to ODA Virtualized Platform (ID 1608367.1)
 Wichtige Downloads:
– Bare Metal OS ISO Image Patch 12999313
– Virtualized OS ISO Image (Dom 0) Patch 16186163
– End User Bundle (GI+RDBMS, Bare Metal) Patch 12978712
– Oracle VM Template ODA_BASE (OL+GI+RDBMS, Virtualized) Patch 16186172

Links
 ODA auf Oracle Technology Network
– http://www.oracle.com/technetwork/server-storage/engineered-systems/database-
appliance/index.html
 ODA Dokumentation
– http://docs.oracle.com/cd/E22693_01/index.htm
 ODA Setup Poster
– http://docs.oracle.com/cd/E22693_01/doc.21/e35554.pdf
 Oracle WebLogic auf ODA
– http://www.oracle.com/technetwork/middleware/weblogic-oda/overview/index.html

Q & A
ileana.somesan@oracle.com
Besuchen Sie auch meine Social Media Profile!

Oracle Database Appliance X4-2

Weitere ähnliche Inhalte

Was ist angesagt?

Andere mochten auch

Oracle Database Appliance X4-2
