1. XenServer 5.6 FP1
(Cowley)
Christian Ferber
Systems Specialist Server Virtualization

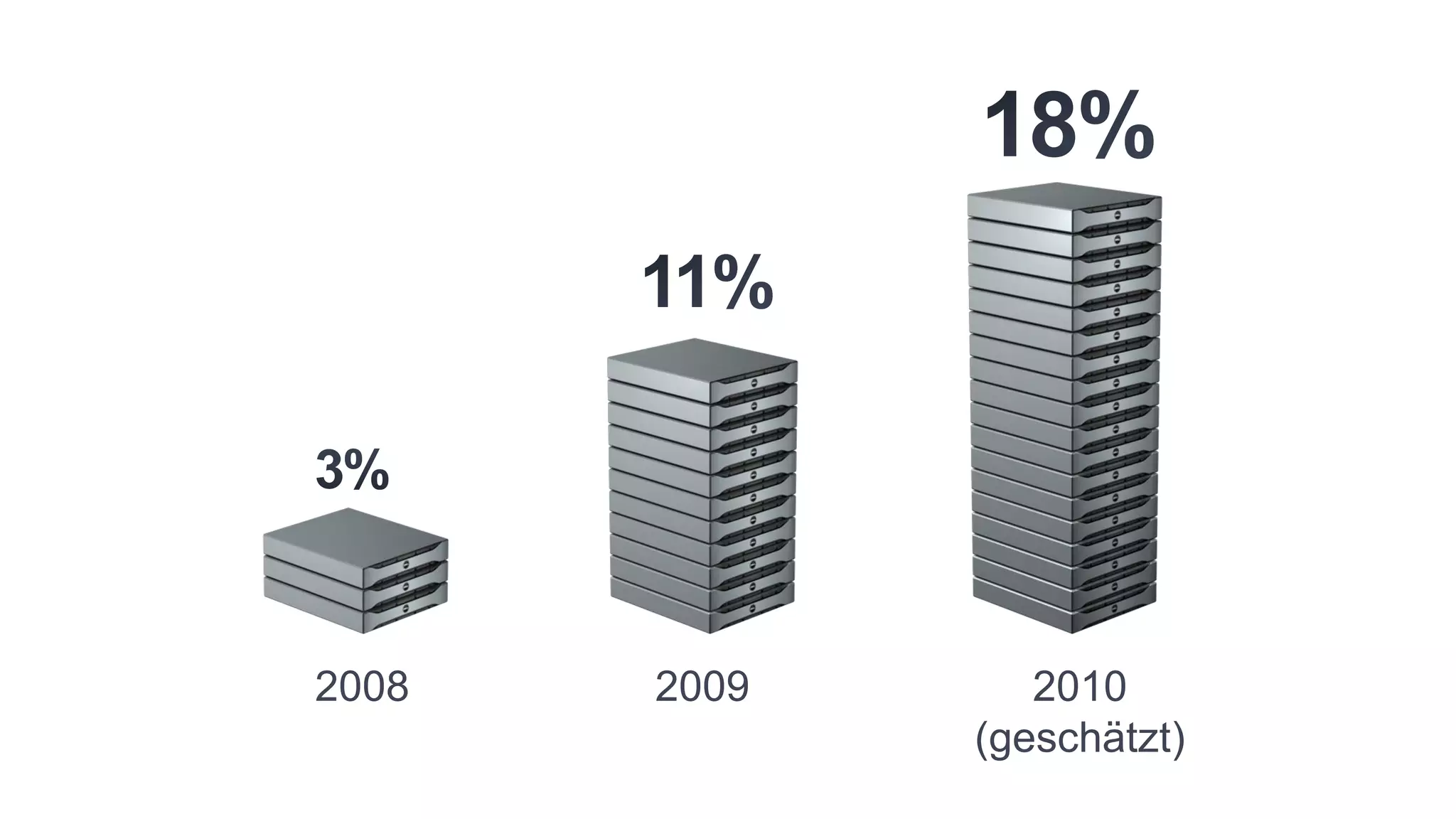

2. 2008 2009 2010
(geschätzt)

3. • VM Protection & Recovery
• Delegierte Administration
XenServer mit Web Gui
Feature Pack 1 • Distributed virtual Switch
für v5.6 • IntelliCache™ für
XenDesktop-Optimierung

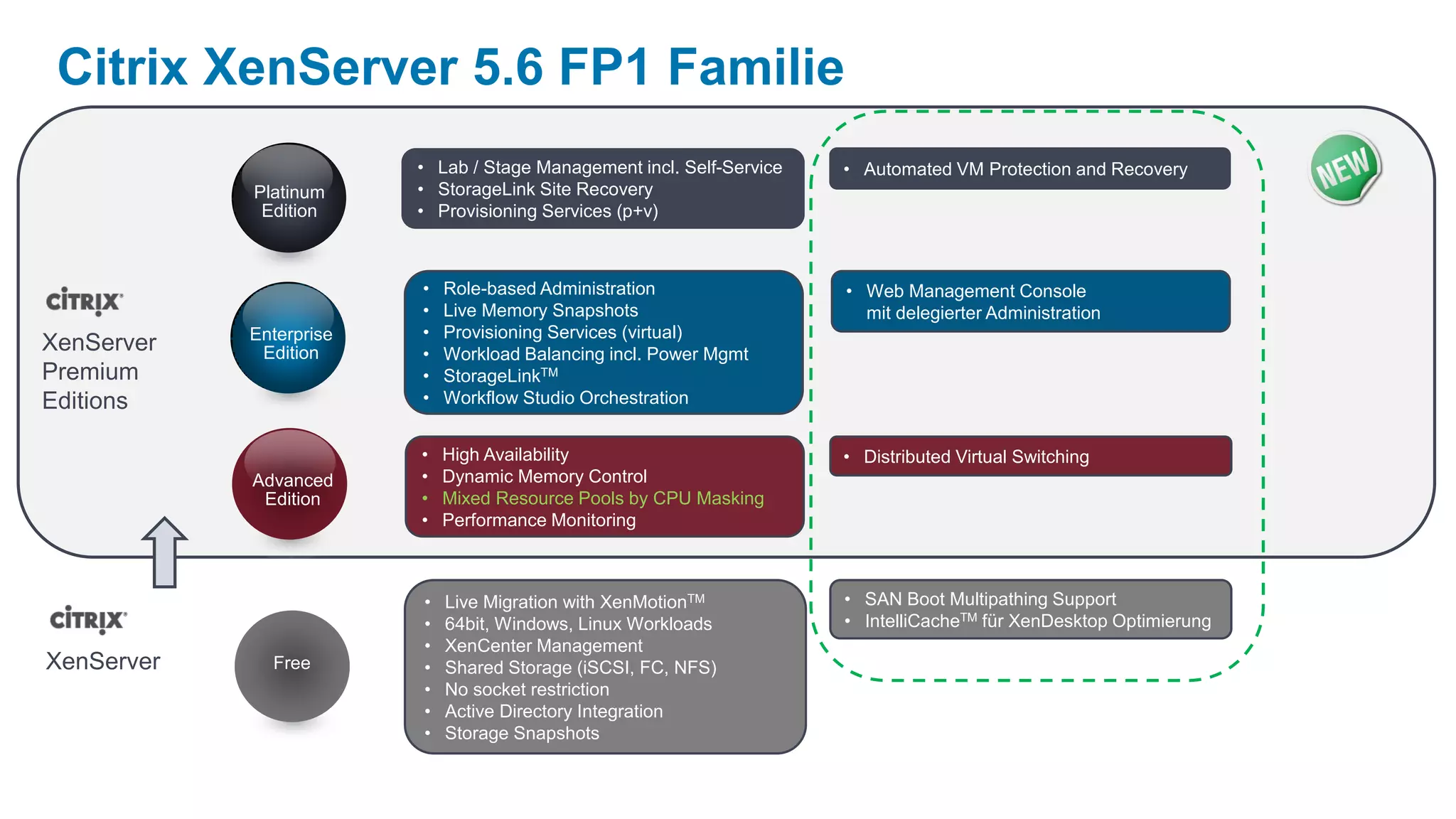

4. Citrix XenServer 5.6 FP1 Familie
• Lab / Stage Management incl. Self-Service • Automated VM Protection and Recovery
Platinum • StorageLink Site Recovery
Edition • Provisioning Services (p+v)
• Role-based Administration • Web Management Console
• Live Memory Snapshots mit delegierter Administration
Enterprise • Provisioning Services (virtual)
XenServer Edition • Workload Balancing incl. Power Mgmt
Premium • StorageLinkTM
Editions • Workflow Studio Orchestration
• High Availability • Distributed Virtual Switching
Advanced • Dynamic Memory Control
Edition • Mixed Resource Pools by CPU Masking
• Performance Monitoring
• Live Migration with XenMotionTM • SAN Boot Multipathing Support
• 64bit, Windows, Linux Workloads • IntelliCacheTM für XenDesktop Optimierung
• XenCenter Management
XenServer Free • Shared Storage (iSCSI, FC, NFS)
• No socket restriction
• Active Directory Integration
• Storage Snapshots

5. Updates Gastsysteme
• Windows 7 SP1, Windows Server
2008 R2 SP1
• RHEL 6.0 (including CentOS and
OEL 6.0)
• SLES 11 SP1
• Debian Squeeze (32 and 64-bit)

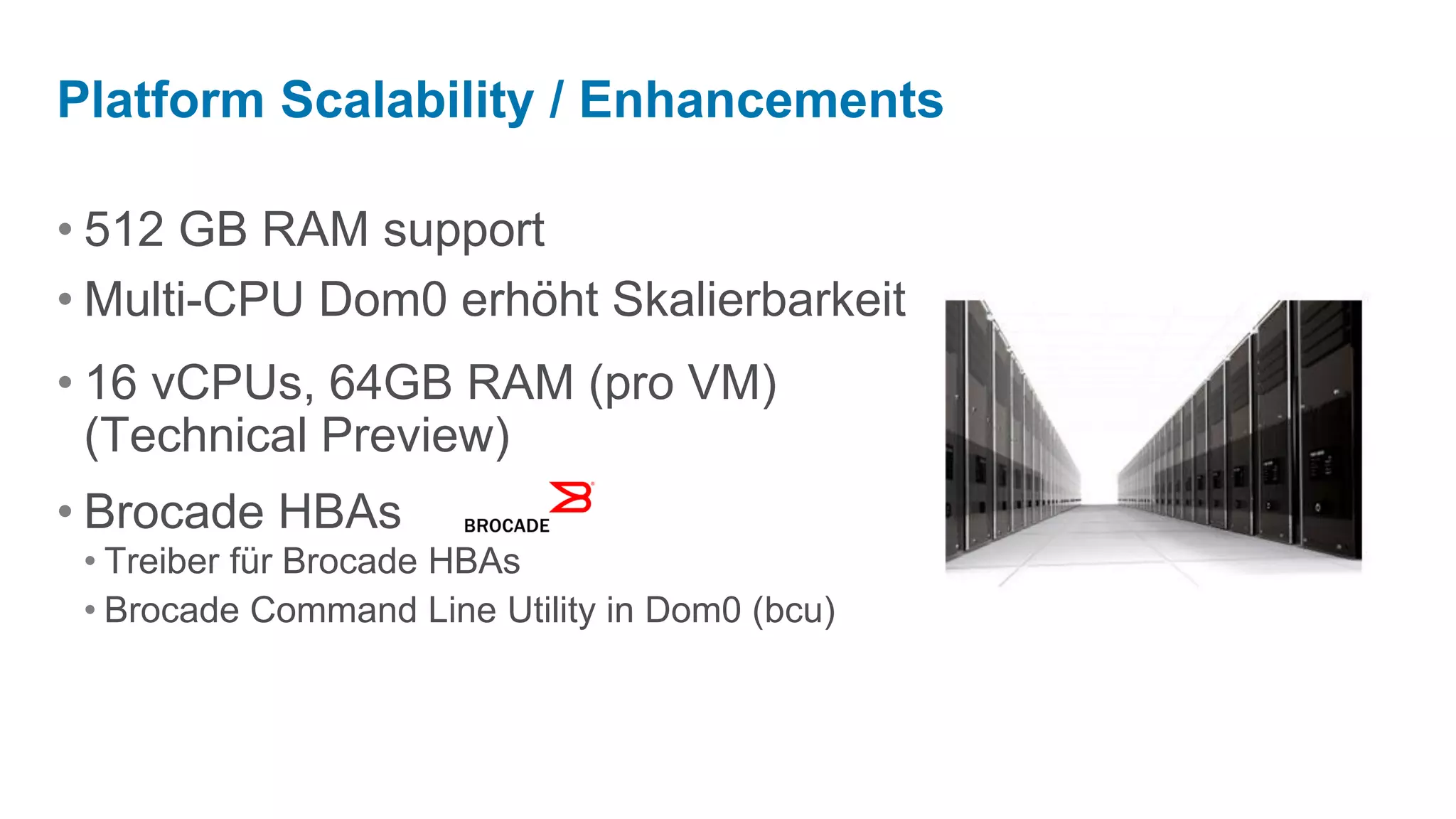

6. Platform Scalability / Enhancements
• 512 GB RAM support
• Multi-CPU Dom0 erhöht Skalierbarkeit
• 16 vCPUs, 64GB RAM (pro VM)
(Technical Preview)
• Brocade HBAs
• Treiber für Brocade HBAs
• Brocade Command Line Utility in Dom0 (bcu)

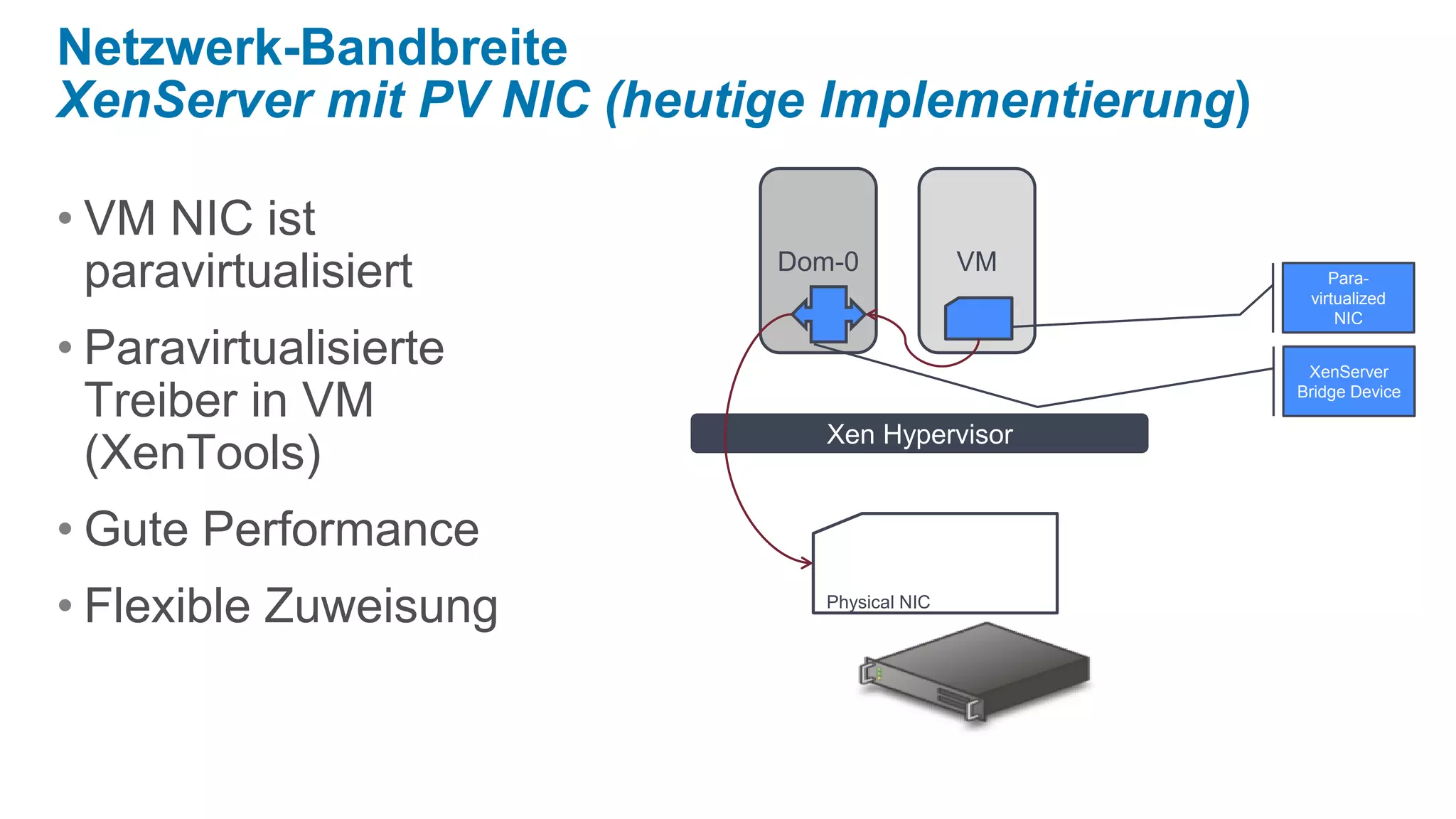

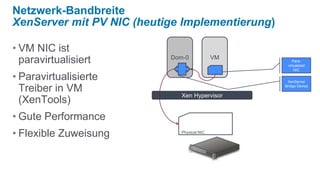

7. Netzwerk-Bandbreite
XenServer mit PV NIC (heutige Implementierung)
• VM NIC ist
Dom-0 VM
paravirtualisiert Para-
virtualized
NIC
• Paravirtualisierte XenServer
Treiber in VM Bridge Device
Xen Hypervisor
(XenTools)
• Gute Performance
• Flexible Zuweisung Physical NIC

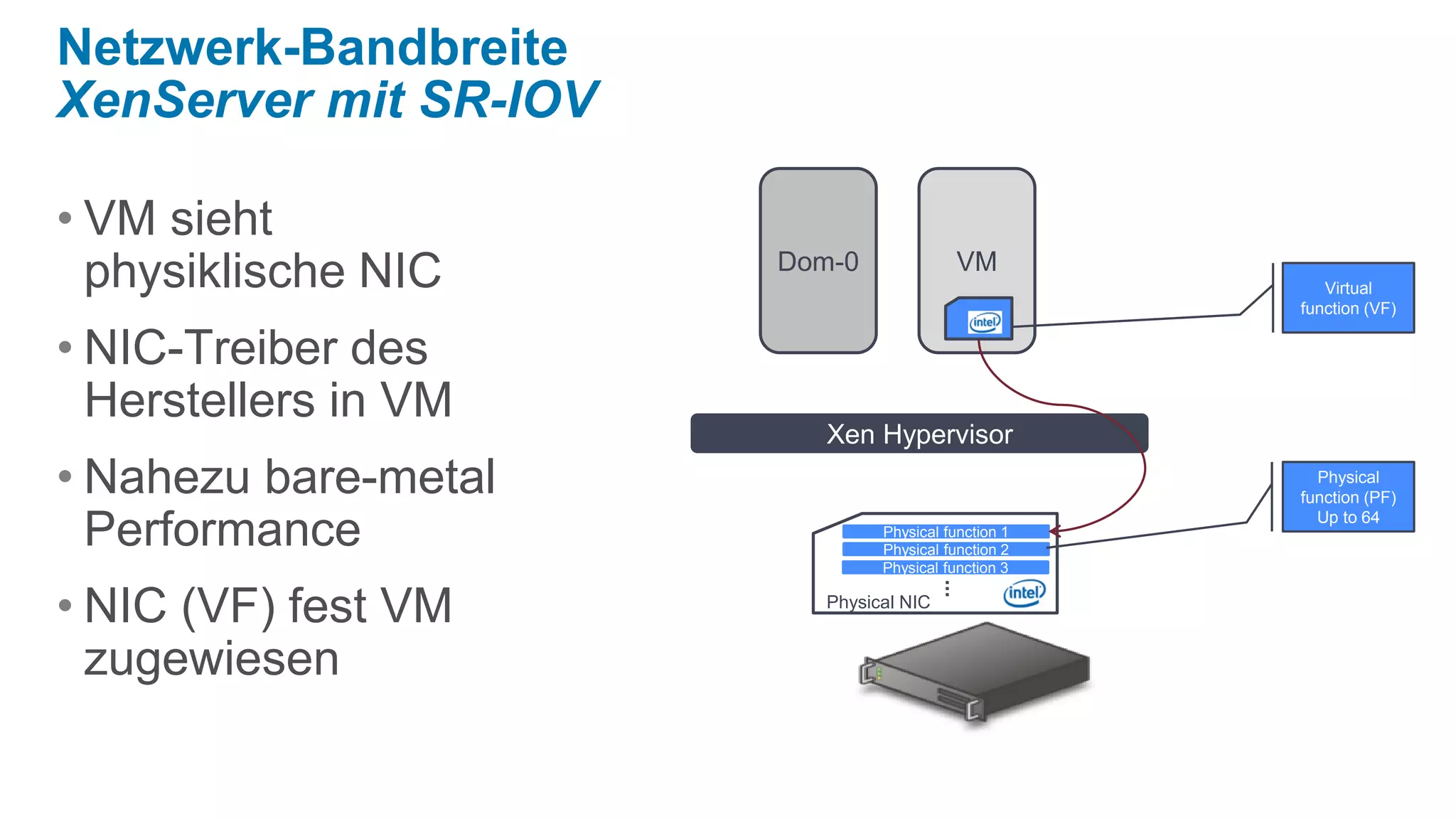

8. Netzwerk-Bandbreite
XenServer mit SR-IOV
• VM sieht
Dom-0 VM
physiklische NIC Virtual
function (VF)
• NIC-Treiber des
Herstellers in VM
Xen Hypervisor
• Nahezu bare-metal Physical
function (PF)
Performance Physical function 1
Physical function 2
Up to 64
Physical function 3
• NIC (VF) fest VM Physical NIC
zugewiesen

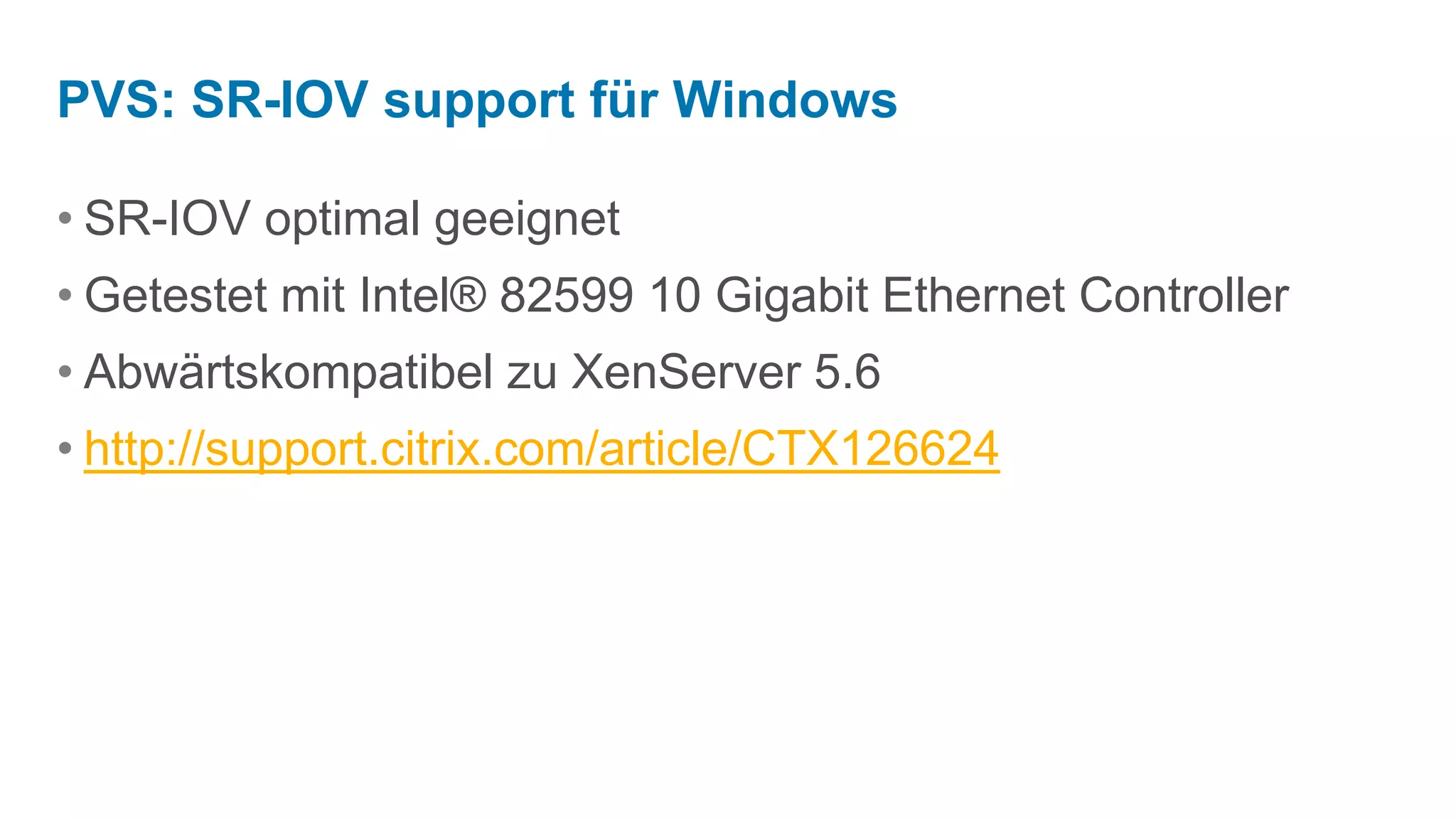

9. PVS: SR-IOV support für Windows
• SR-IOV optimal geeignet
• Getestet mit Intel® 82599 10 Gigabit Ethernet Controller
• Abwärtskompatibel zu XenServer 5.6
• http://support.citrix.com/article/CTX126624

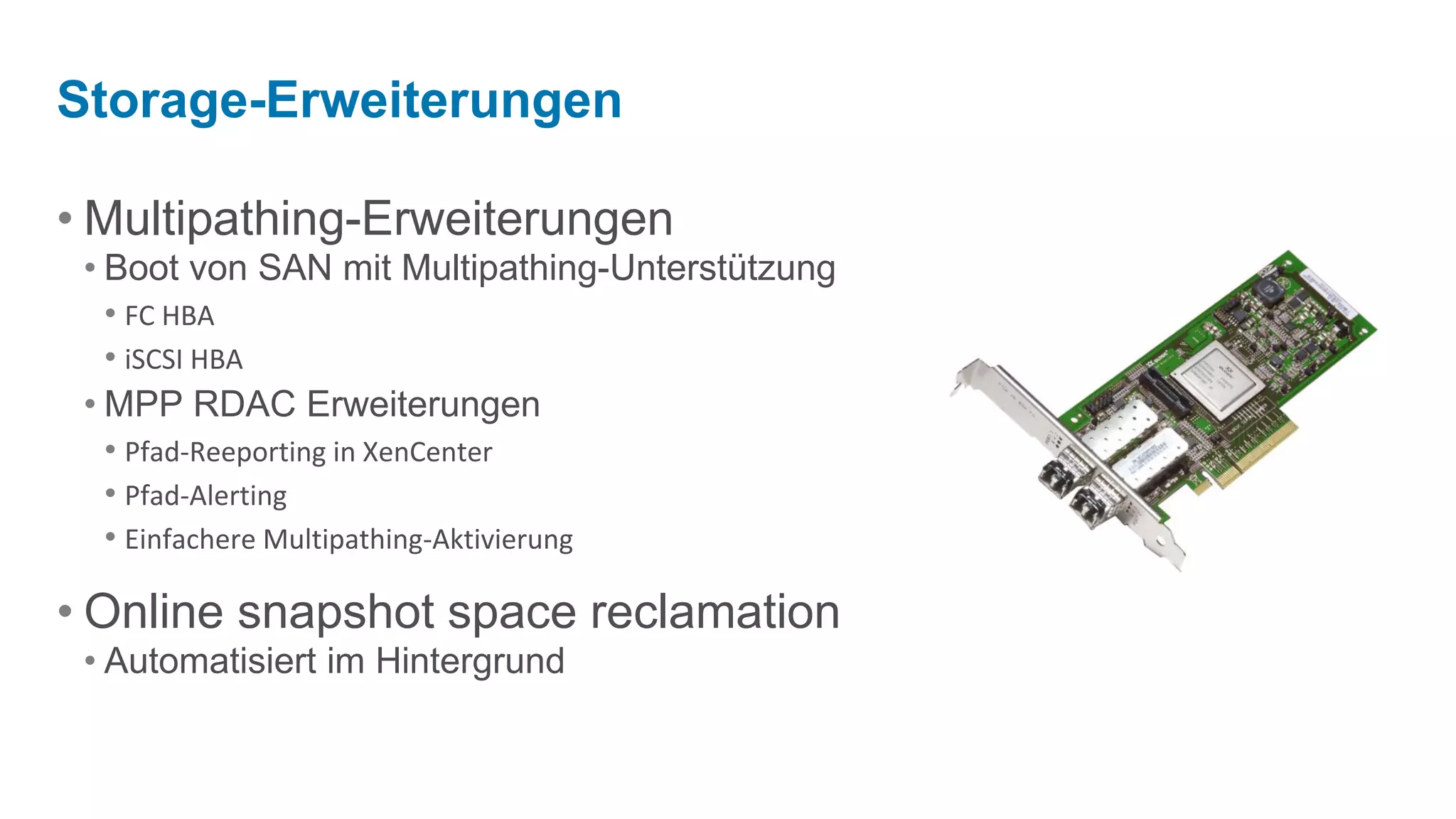

10. Storage-Erweiterungen
• Multipathing-Erweiterungen
• Boot von SAN mit Multipathing-Unterstützung
• FC HBA
• iSCSI HBA
• MPP RDAC Erweiterungen
• Pfad-Reeporting in XenCenter
• Pfad-Alerting
• Einfachere Multipathing-Aktivierung
• Online snapshot space reclamation
• Automatisiert im Hintergrund

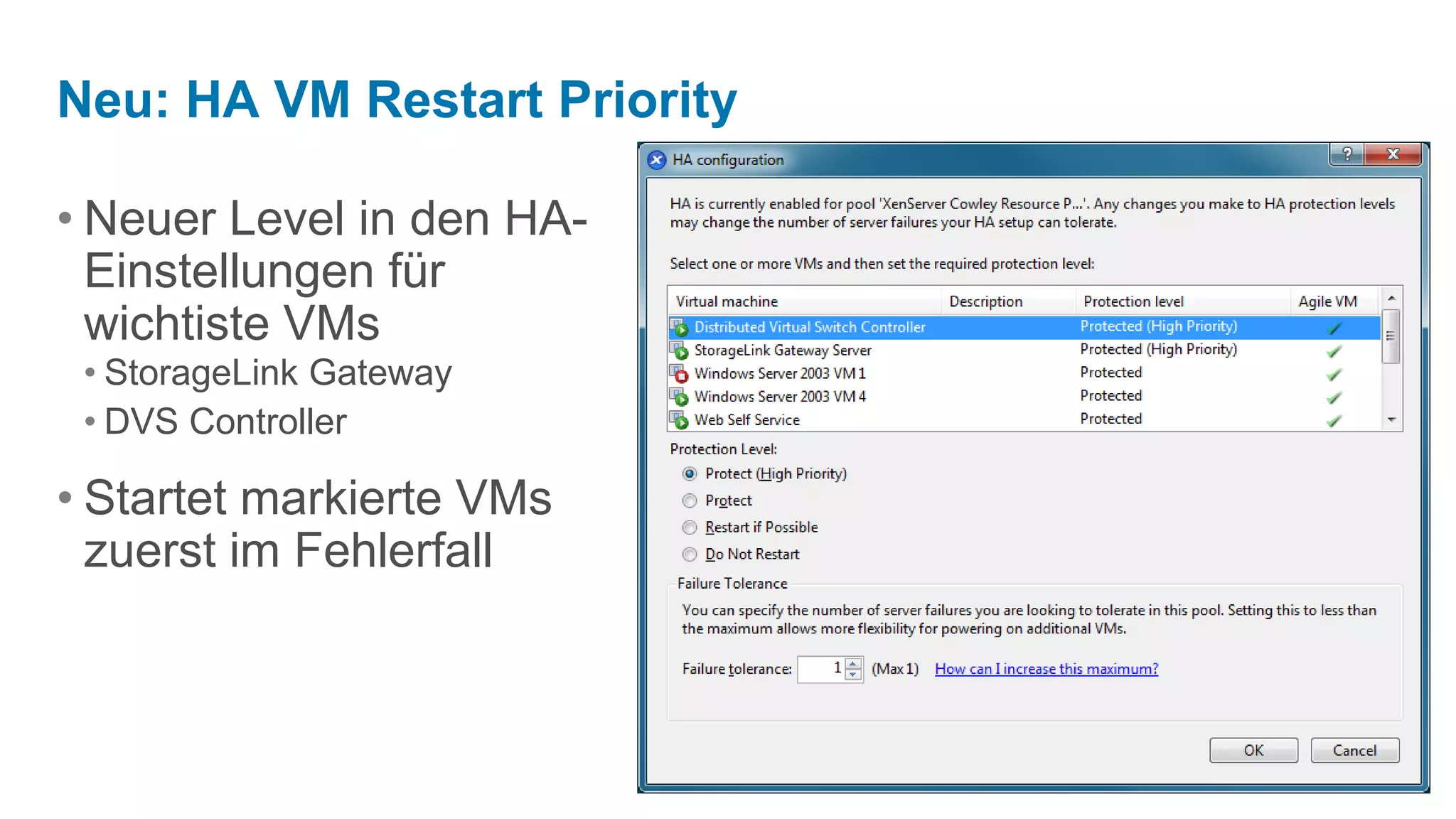

11. Neu: HA VM Restart Priority
• Neuer Level in den HA-
Einstellungen für
wichtiste VMs
• StorageLink Gateway
• DVS Controller
• Startet markierte VMs
zuerst im Fehlerfall

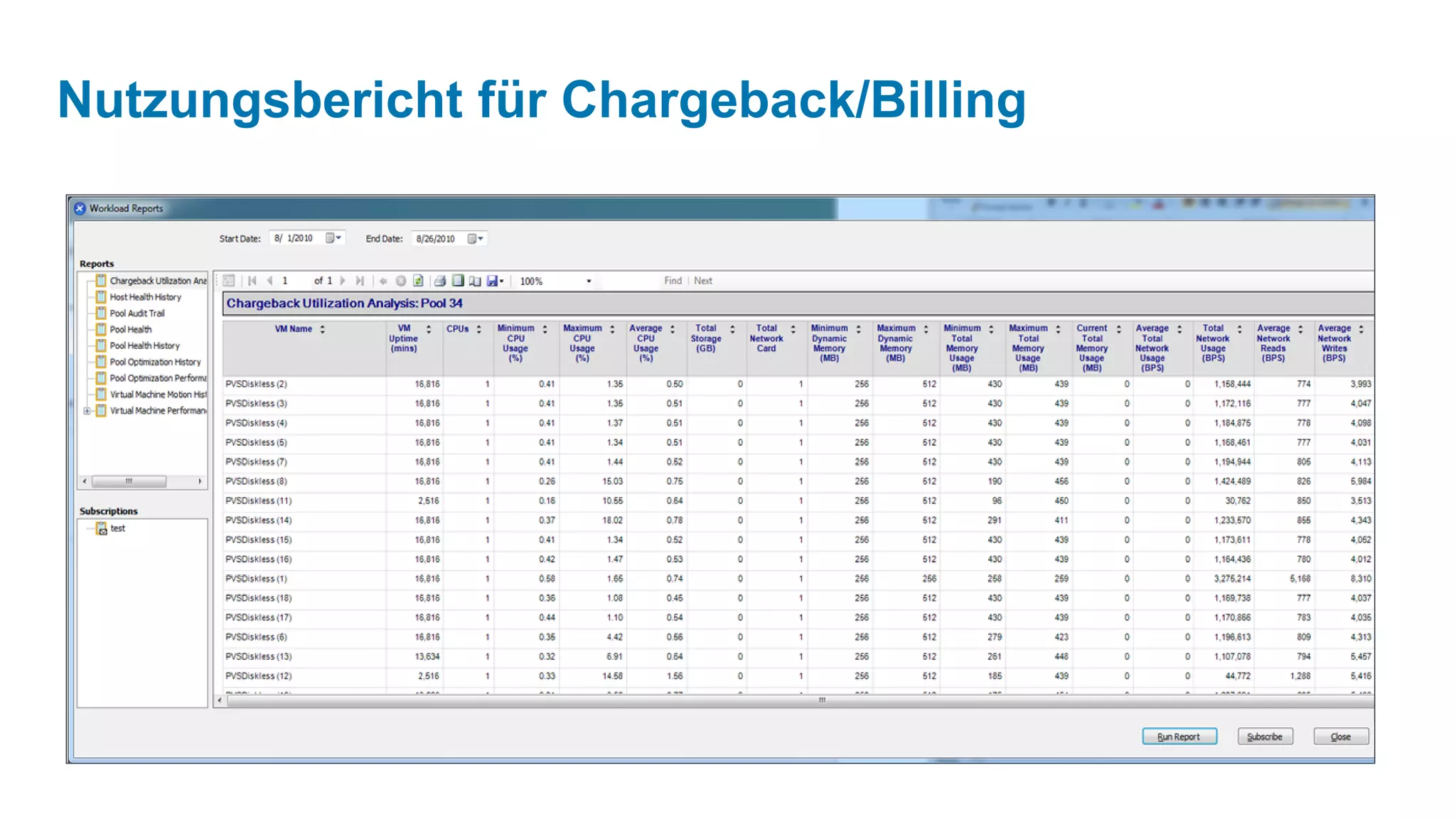

12. Nutzungsbericht für Chargeback/Billing

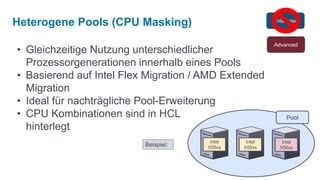

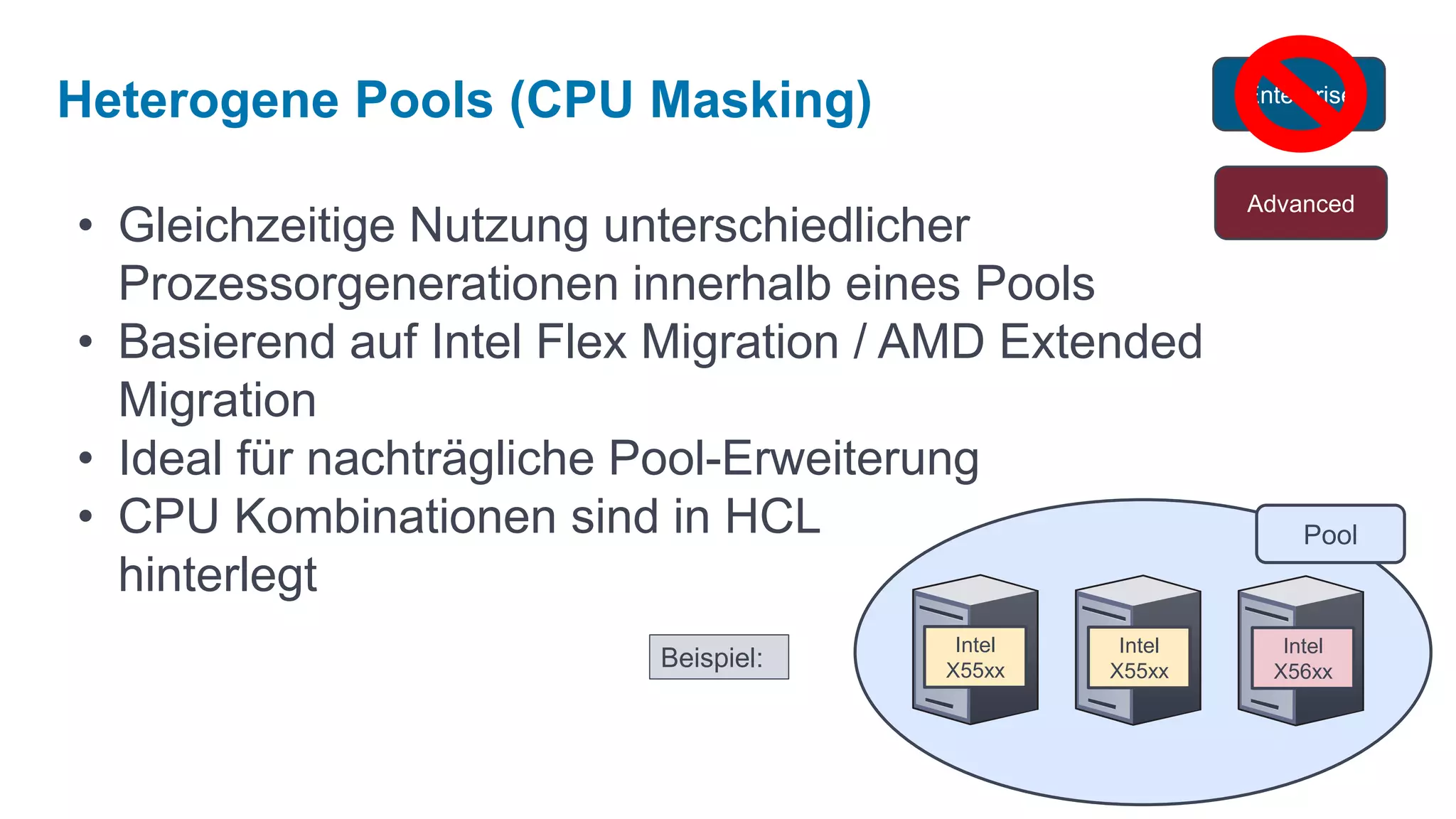

13. Heterogene Pools (CPU Masking) Enterprise
Advanced
• Gleichzeitige Nutzung unterschiedlicher
Prozessorgenerationen innerhalb eines Pools
• Basierend auf Intel Flex Migration / AMD Extended
Migration
• Ideal für nachträgliche Pool-Erweiterung
• CPU Kombinationen sind in HCL Pool
hinterlegt
Intel Intel Intel
Beispiel: X55xx X55xx X56xx

14. StorageLinkTM
Improvements

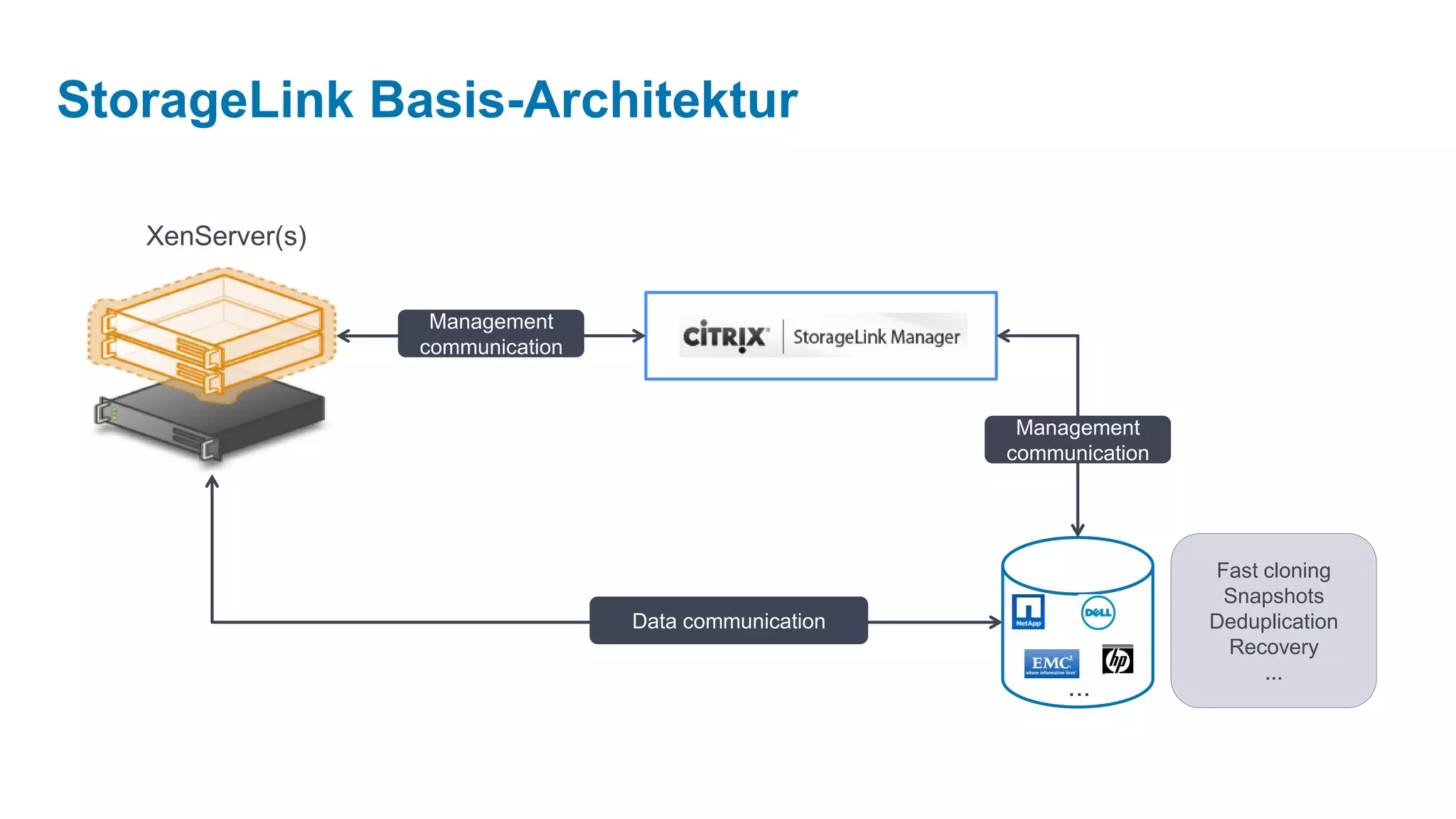

15. StorageLink Basis-Architektur
XenServer(s)
Management
communication
Management
communication
Fast cloning
Snapshots
Data communication Deduplication
Recovery
...
...

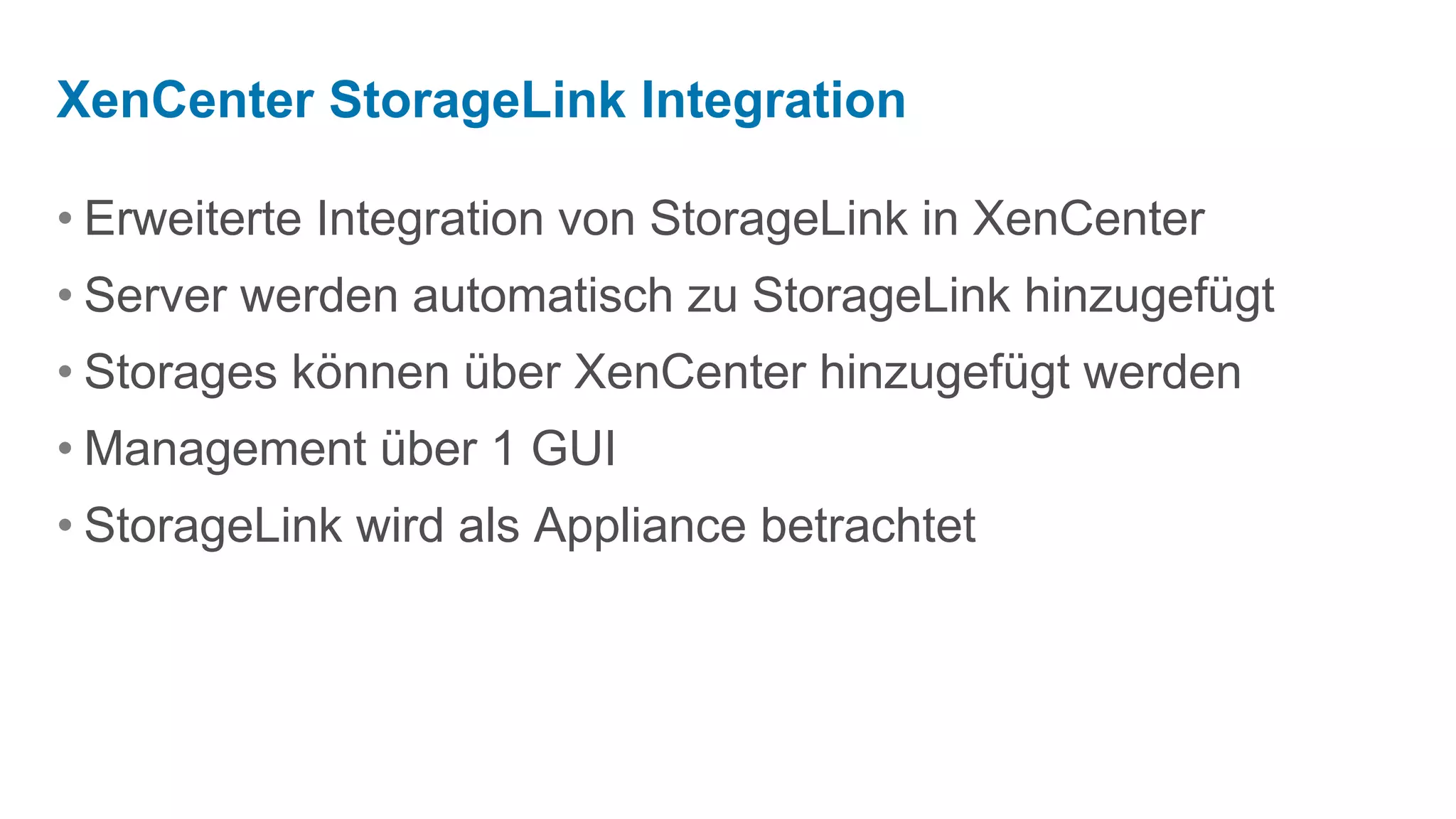

16. XenCenter StorageLink Integration
• Erweiterte Integration von StorageLink in XenCenter
• Server werden automatisch zu StorageLink hinzugefügt
• Storages können über XenCenter hinzugefügt werden
• Management über 1 GUI
• StorageLink wird als Appliance betrachtet

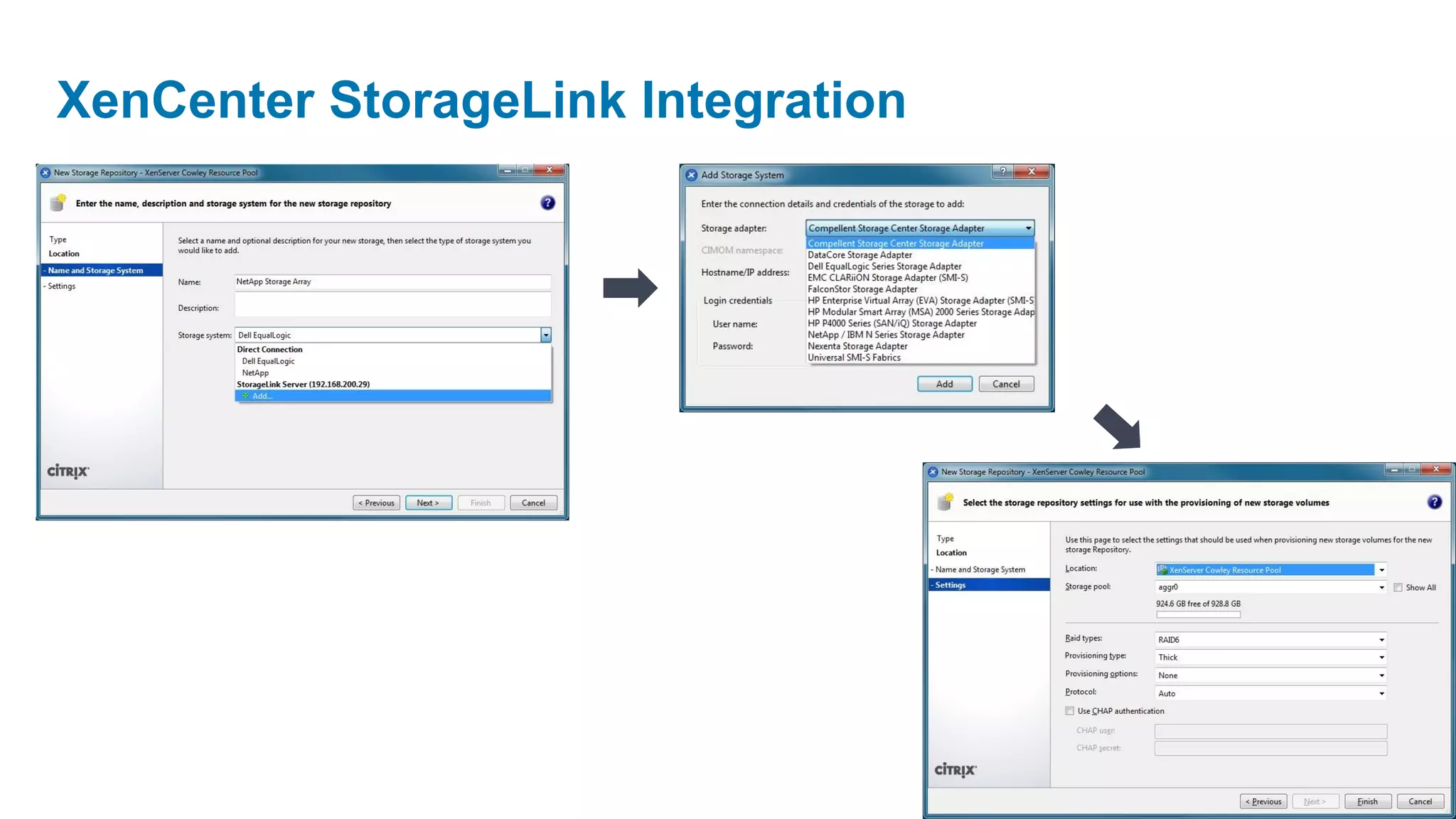

17. XenCenter StorageLink Integration

18. Distributed virtual Switch

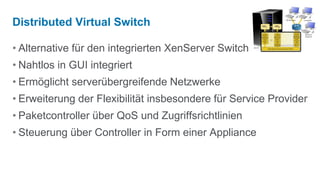

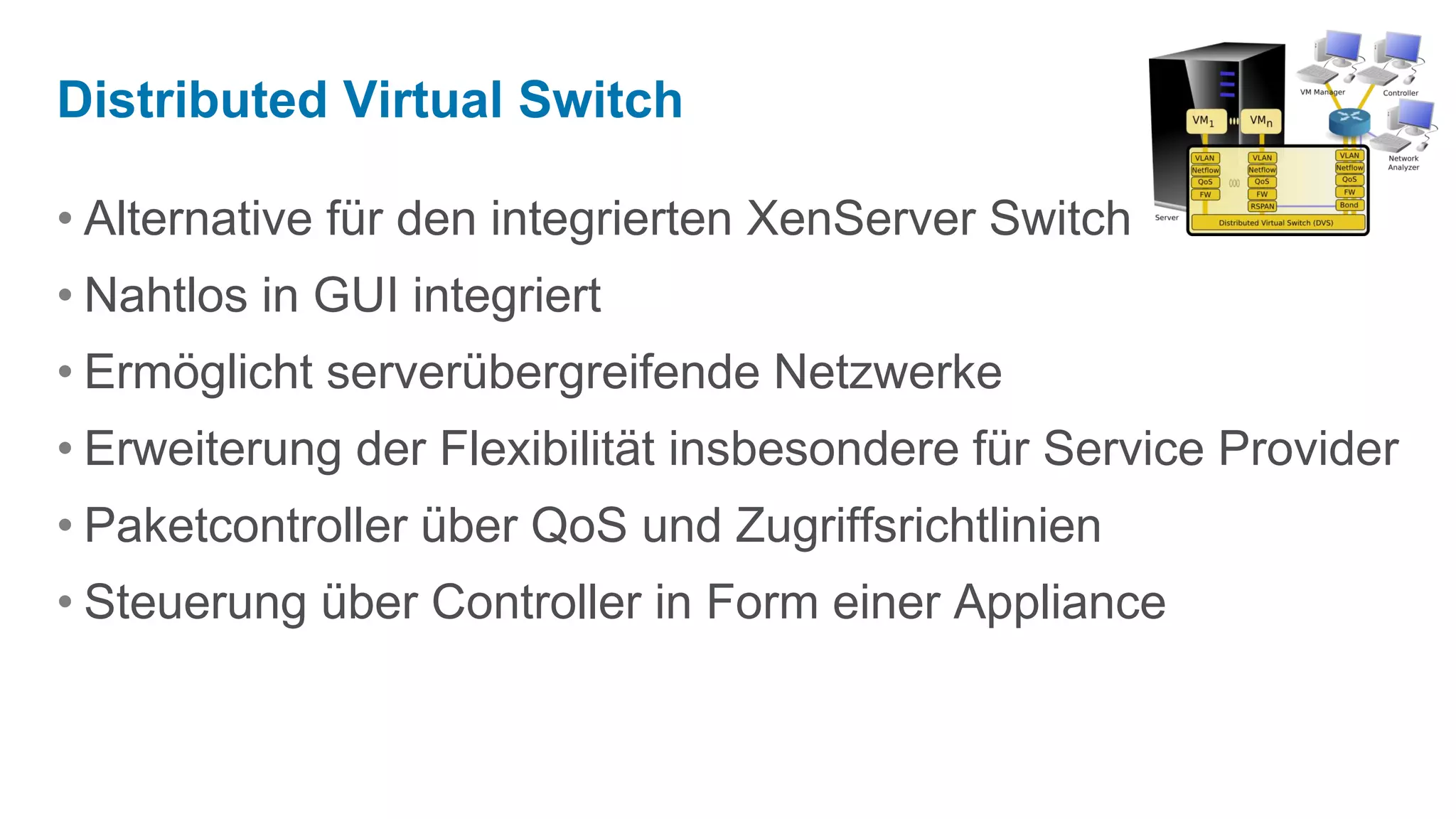

19. Distributed Virtual Switch
• Alternative für den integrierten XenServer Switch
• Nahtlos in GUI integriert
• Ermöglicht serverübergreifende Netzwerke
• Erweiterung der Flexibilität insbesondere für Service Provider
• Paketcontroller über QoS und Zugriffsrichtlinien
• Steuerung über Controller in Form einer Appliance

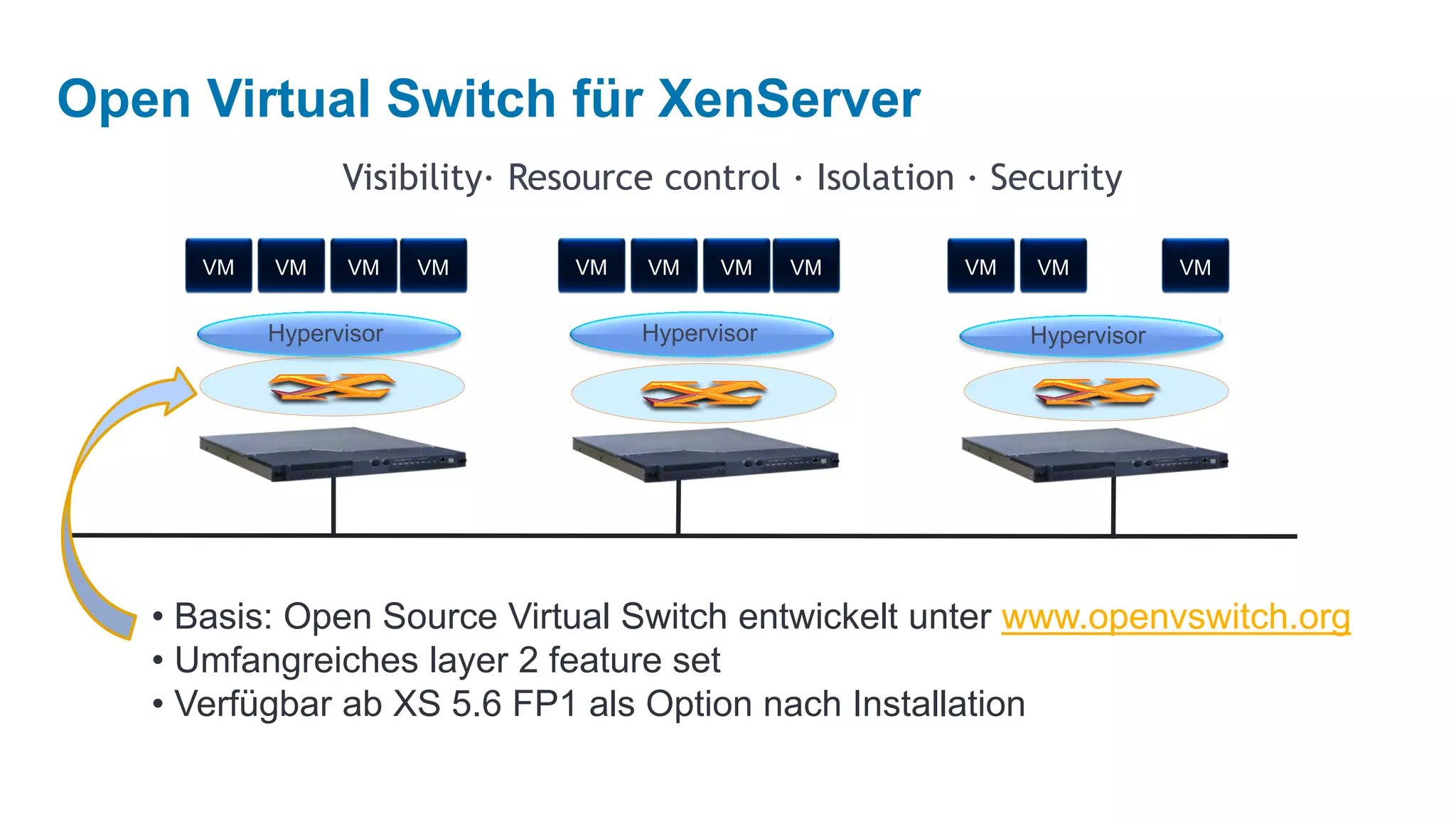

20. Open Virtual Switch für XenServer
Visibility· Resource control · Isolation · Security
VM VM VM VM VM VM VM VM VM VM VM
Hypervisor Hypervisor Hypervisor
• Basis: Open Source Virtual Switch entwickelt unter www.openvswitch.org
• Umfangreiches layer 2 feature set
• Verfügbar ab XS 5.6 FP1 als Option nach Installation

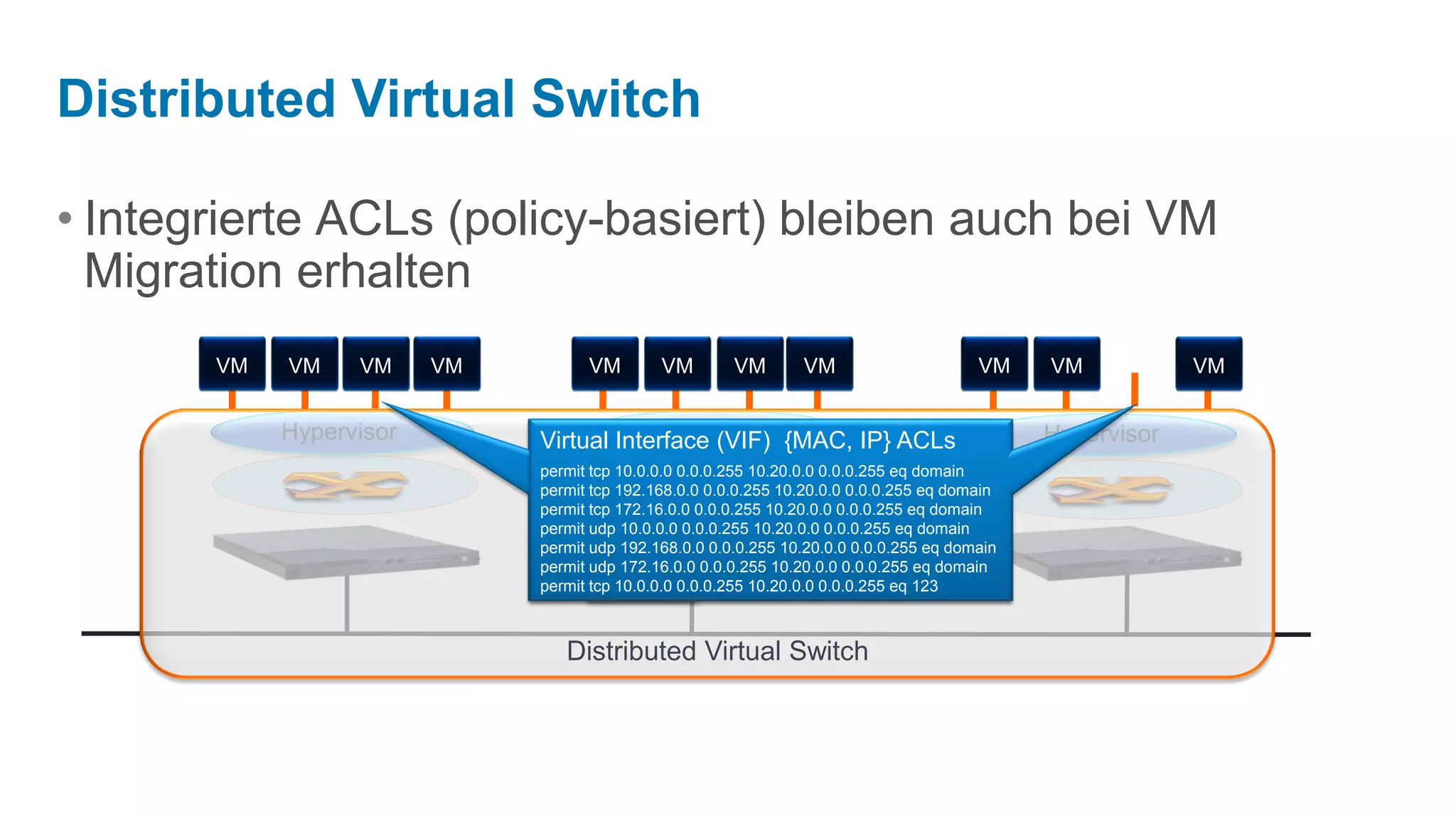

21. Distributed Virtual Switch
• Integrierte ACLs (policy-basiert) bleiben auch bei VM
Migration erhalten
VM VM VM VM VM VM VM VM VM VM VM
Hypervisor Hypervisor
Virtual Interface (VIF) {MAC, IP} ACLs Hypervisor
permit tcp 10.0.0.0 0.0.0.255 10.20.0.0 0.0.0.255 eq domain
permit tcp 192.168.0.0 0.0.0.255 10.20.0.0 0.0.0.255 eq domain
permit tcp 172.16.0.0 0.0.0.255 10.20.0.0 0.0.0.255 eq domain
permit udp 10.0.0.0 0.0.0.255 10.20.0.0 0.0.0.255 eq domain
permit udp 192.168.0.0 0.0.0.255 10.20.0.0 0.0.0.255 eq domain
permit udp 172.16.0.0 0.0.0.255 10.20.0.0 0.0.0.255 eq domain
permit tcp 10.0.0.0 0.0.0.255 10.20.0.0 0.0.0.255 eq 123
Distributed Virtual Switch

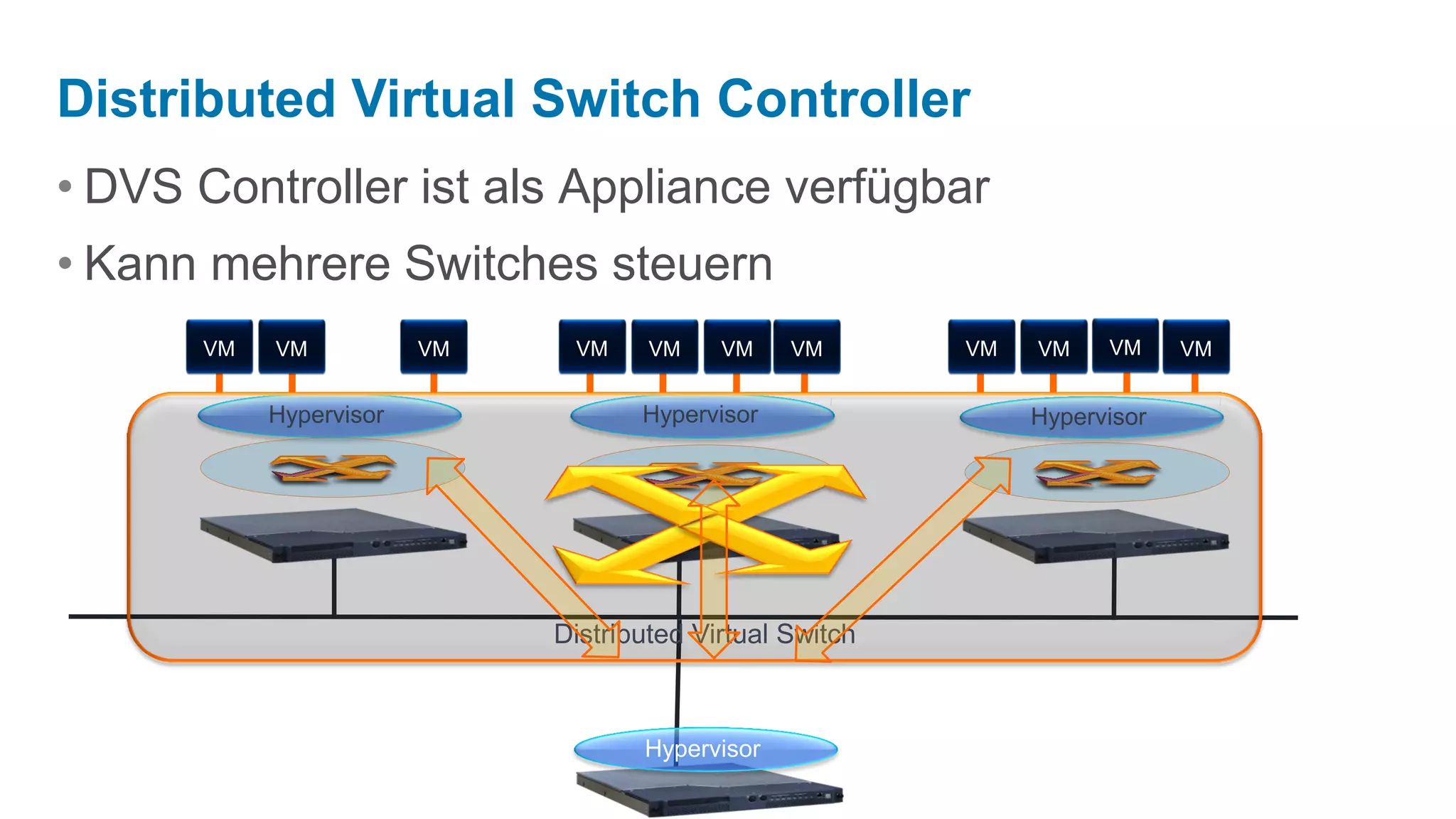

22. Distributed Virtual Switch Controller
• DVS Controller ist als Appliance verfügbar
• Kann mehrere Switches steuern
VM VM VM VM VM VM VM VM VM VM VM
Hypervisor Hypervisor Hypervisor
Distributed Virtual Switch
Hypervisor

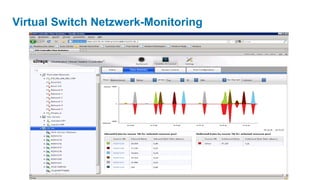

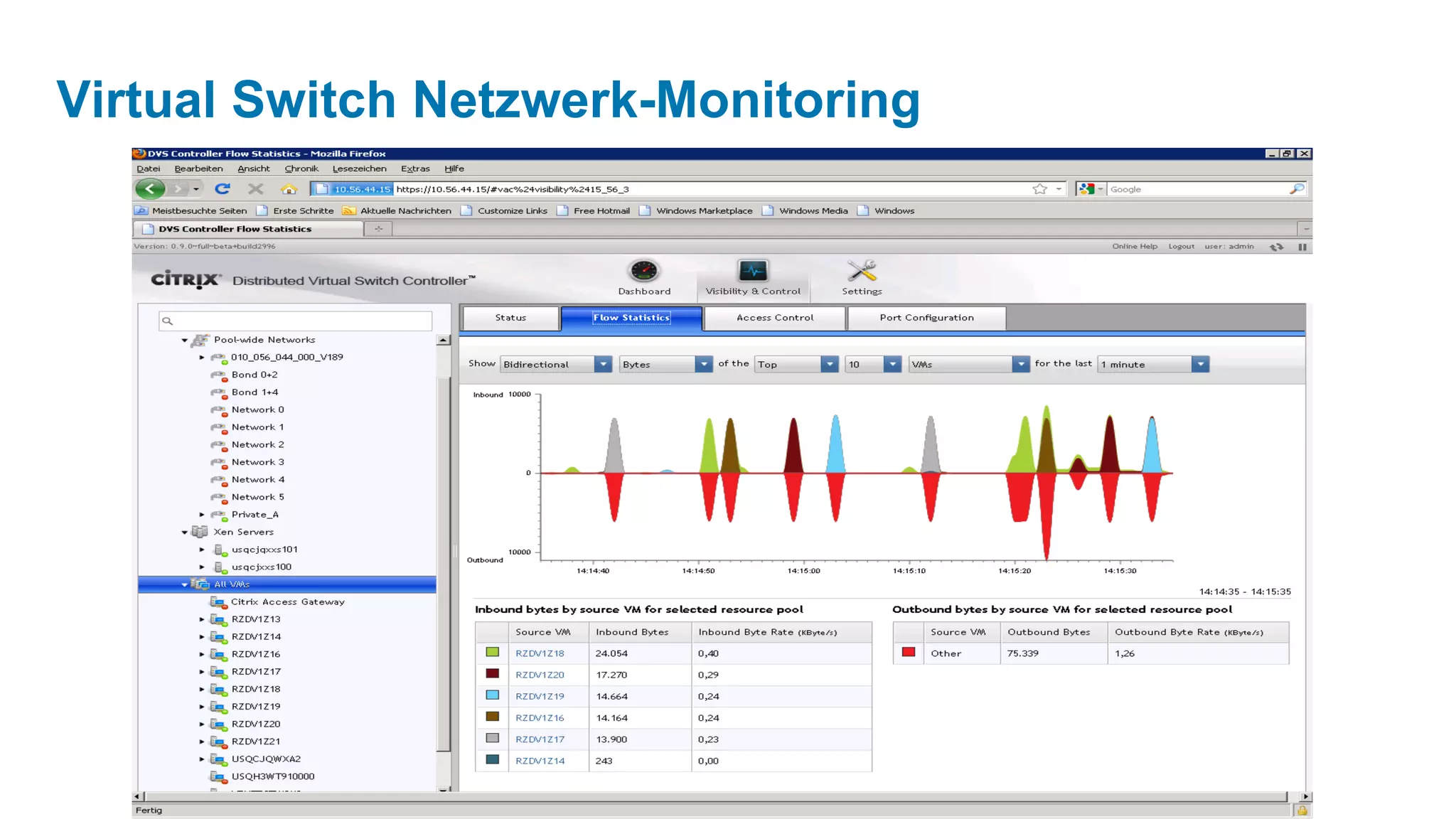

23. Virtual Switch Netzwerk-Monitoring

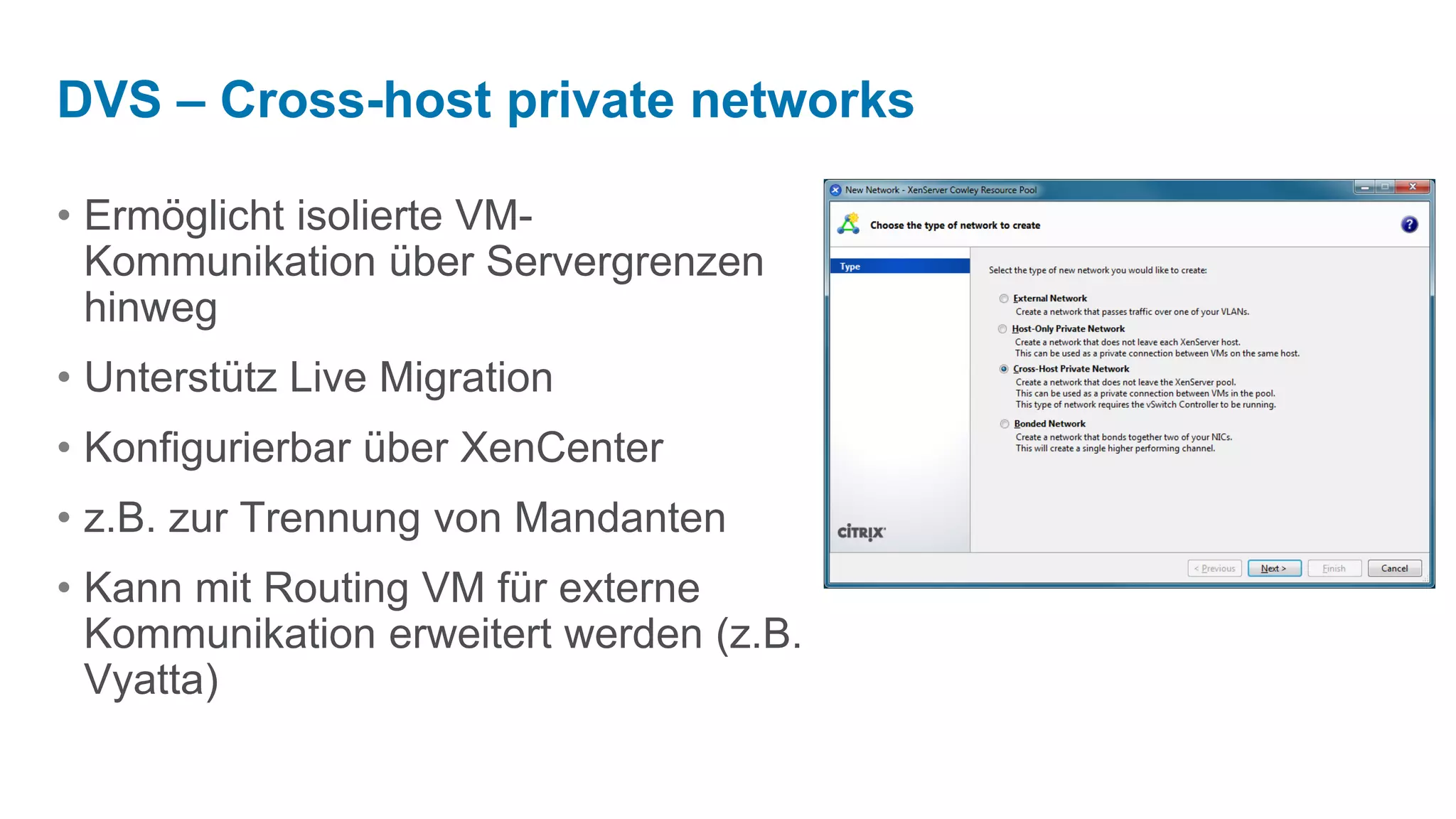

24. DVS – Cross-host private networks
• Ermöglicht isolierte VM-
Kommunikation über Servergrenzen
hinweg
• Unterstütz Live Migration
• Konfigurierbar über XenCenter
• z.B. zur Trennung von Mandanten
• Kann mit Routing VM für externe
Kommunikation erweitert werden (z.B.
Vyatta)

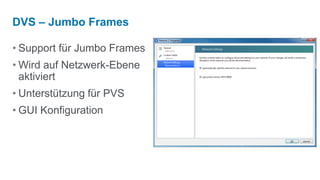

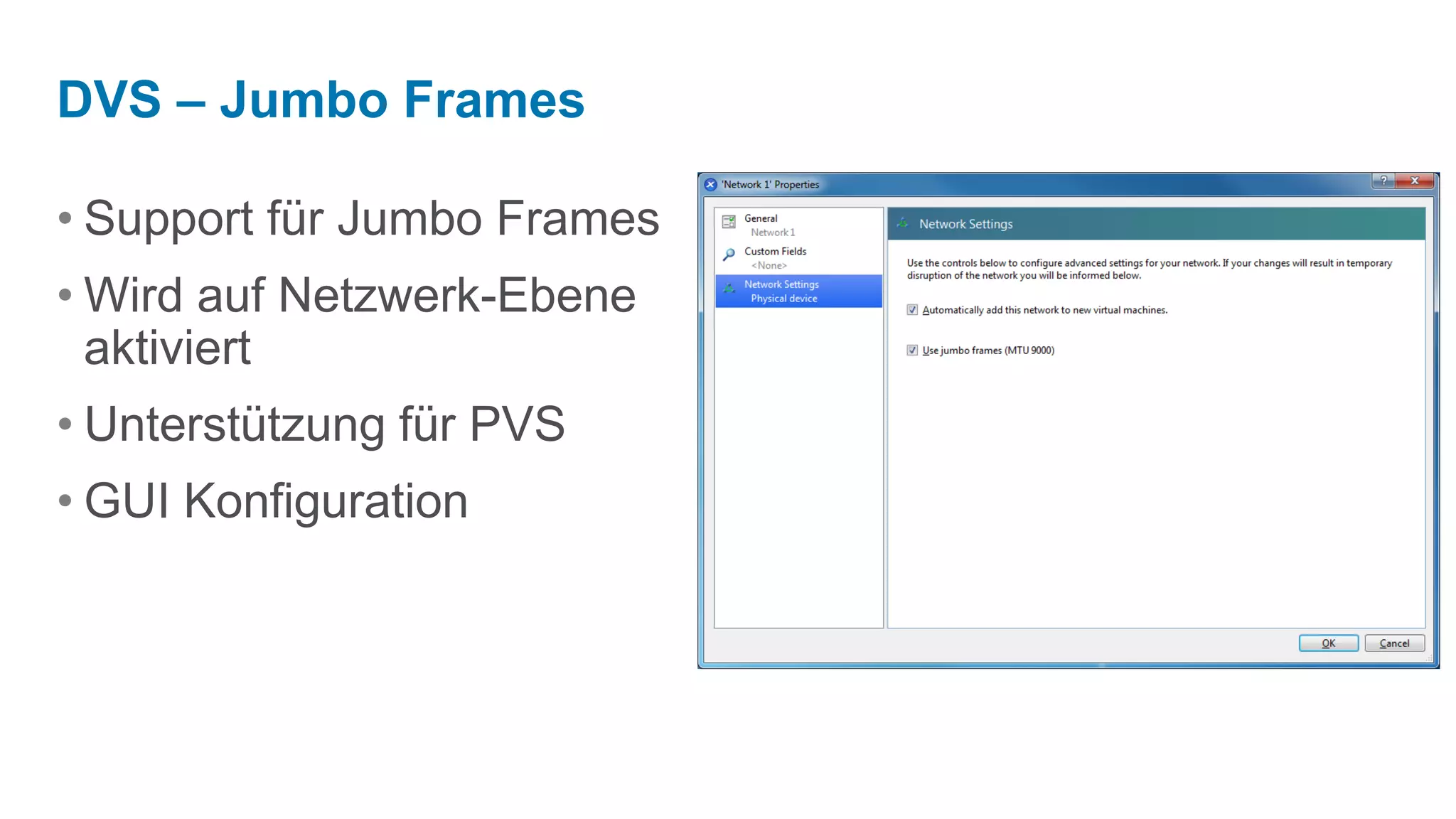

25. DVS – Jumbo Frames
• Support für Jumbo Frames
• Wird auf Netzwerk-Ebene
aktiviert
• Unterstützung für PVS
• GUI Konfiguration

26. XenDesktopTM Optimierungen

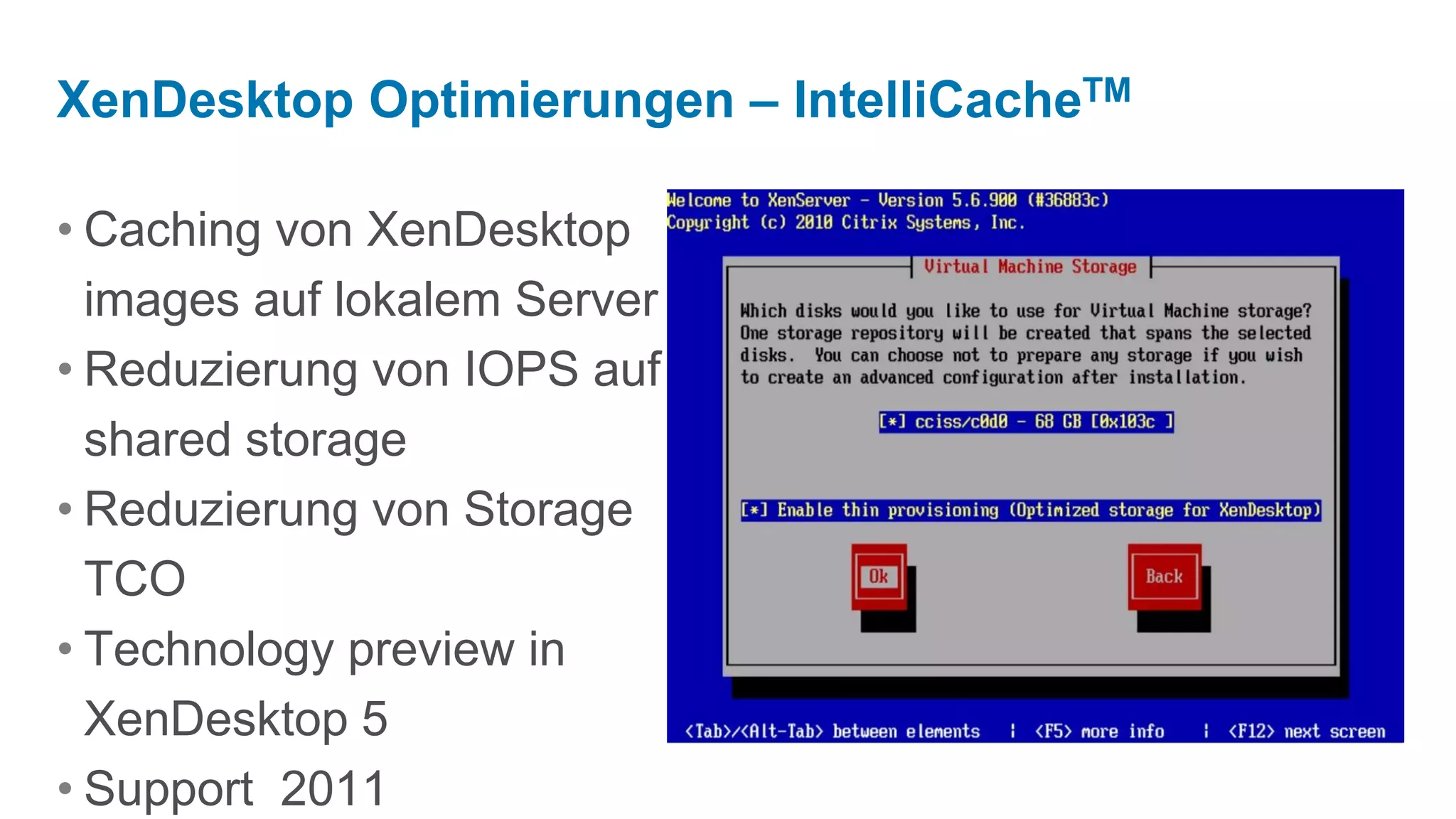

27. XenDesktop Optimierungen – IntelliCacheTM
• Caching von XenDesktop
images auf lokalem Server
• Reduzierung von IOPS auf
shared storage
• Reduzierung von Storage
TCO
• Technology preview in
XenDesktop 5
• Support 2011

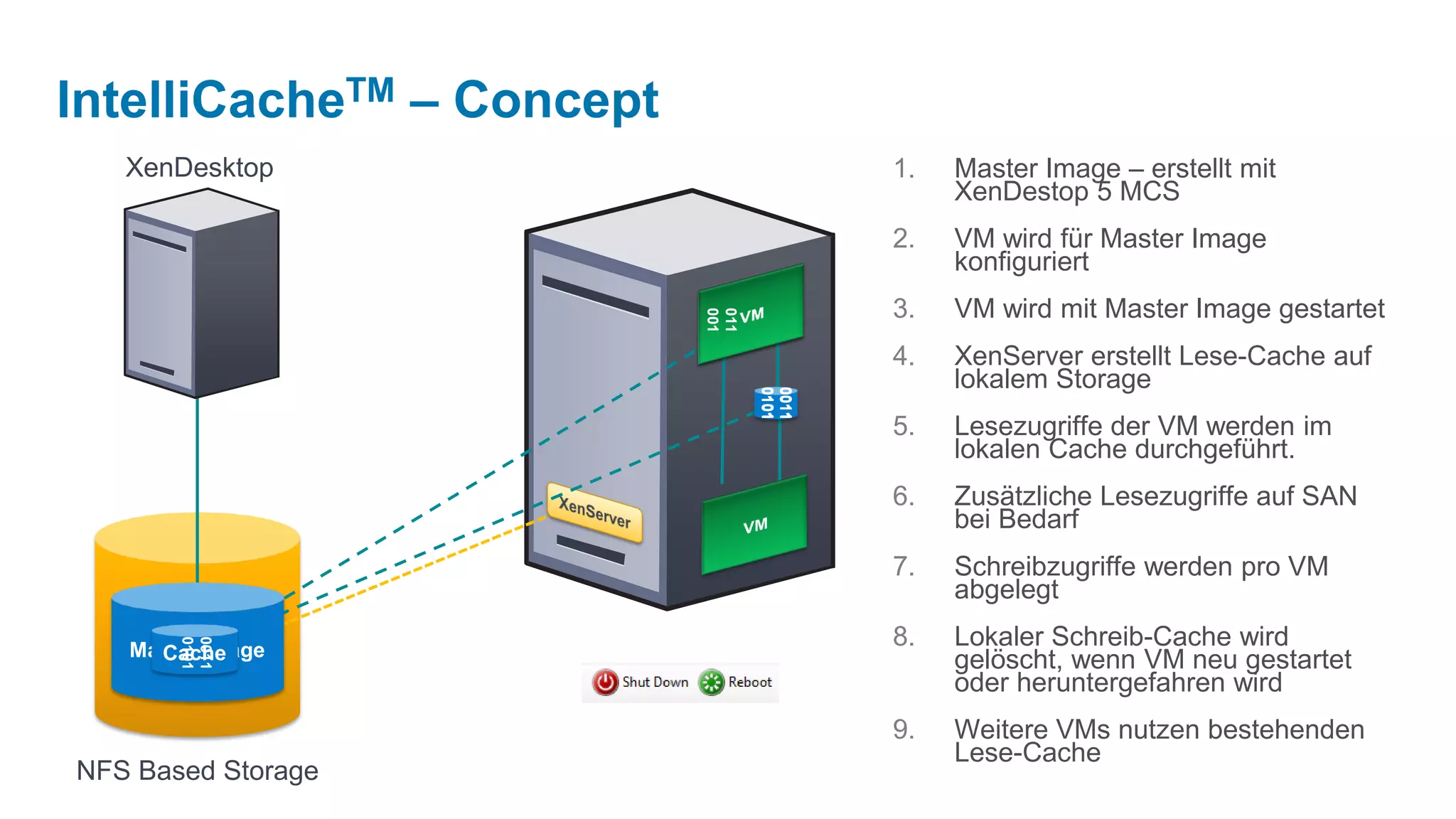

28. IntelliCacheTM – Concept
XenDesktop 1. Master Image – erstellt mit
XenDestop 5 MCS
2. VM wird für Master Image
konfiguriert
3. VM wird mit Master Image gestartet
001
011
4. XenServer erstellt Lese-Cache auf
lokalem Storage
0101
0011
5. Lesezugriffe der VM werden im
lokalen Cache durchgeführt.
6. Zusätzliche Lesezugriffe auf SAN
bei Bedarf
7. Schreibzugriffe werden pro VM
abgelegt
8. Lokaler Schreib-Cache wird
0101
0011
Master Image
Cache gelöscht, wenn VM neu gestartet
oder heruntergefahren wird
9. Weitere VMs nutzen bestehenden
Lese-Cache
NFS Based Storage

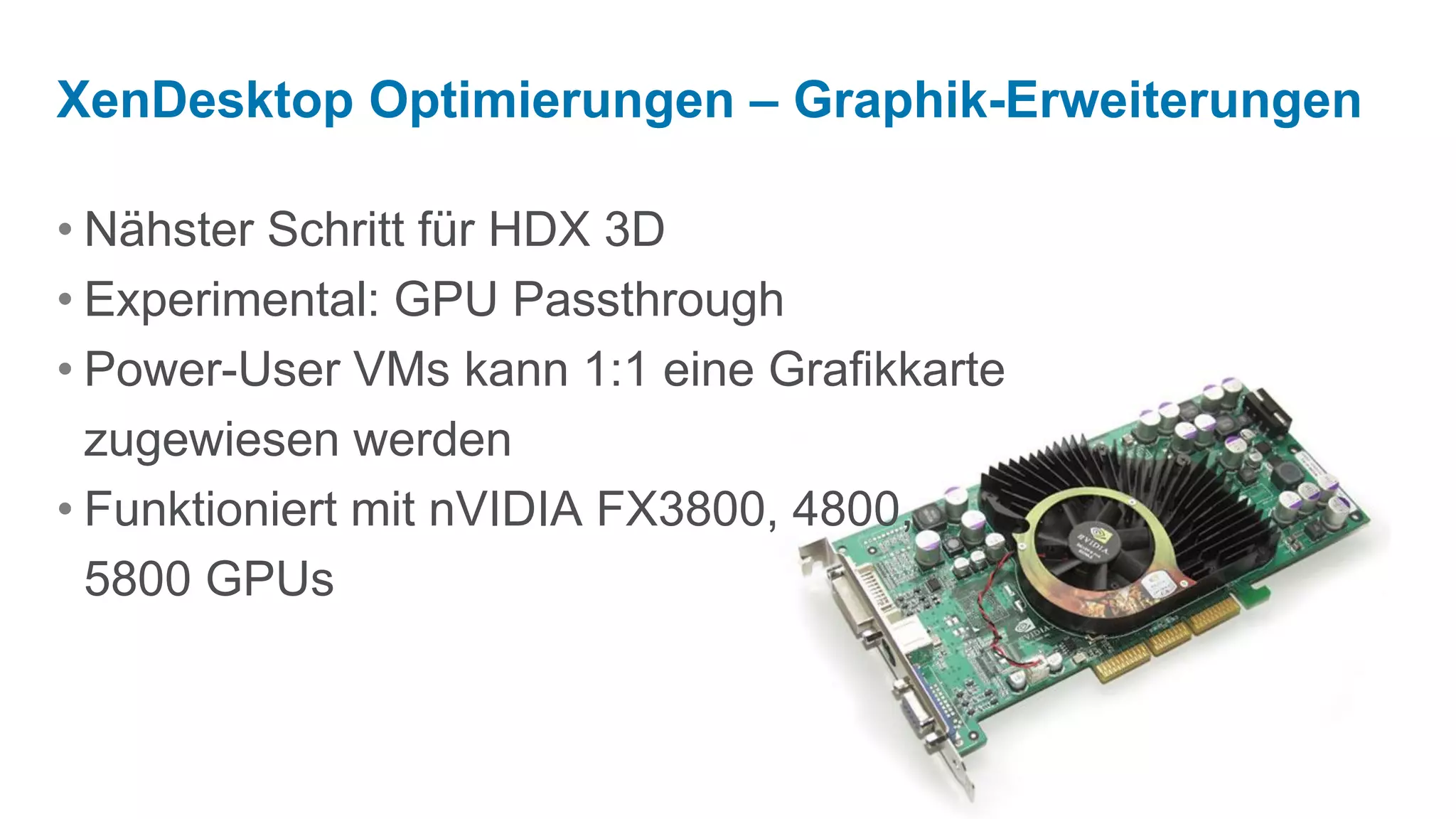

29. XenDesktop Optimierungen – Graphik-Erweiterungen
• Nähster Schritt für HDX 3D
• Experimental: GPU Passthrough
• Power-User VMs kann 1:1 eine Grafikkarte
zugewiesen werden
• Funktioniert mit nVIDIA FX3800, 4800,
5800 GPUs

30. VM Protection & Recovery

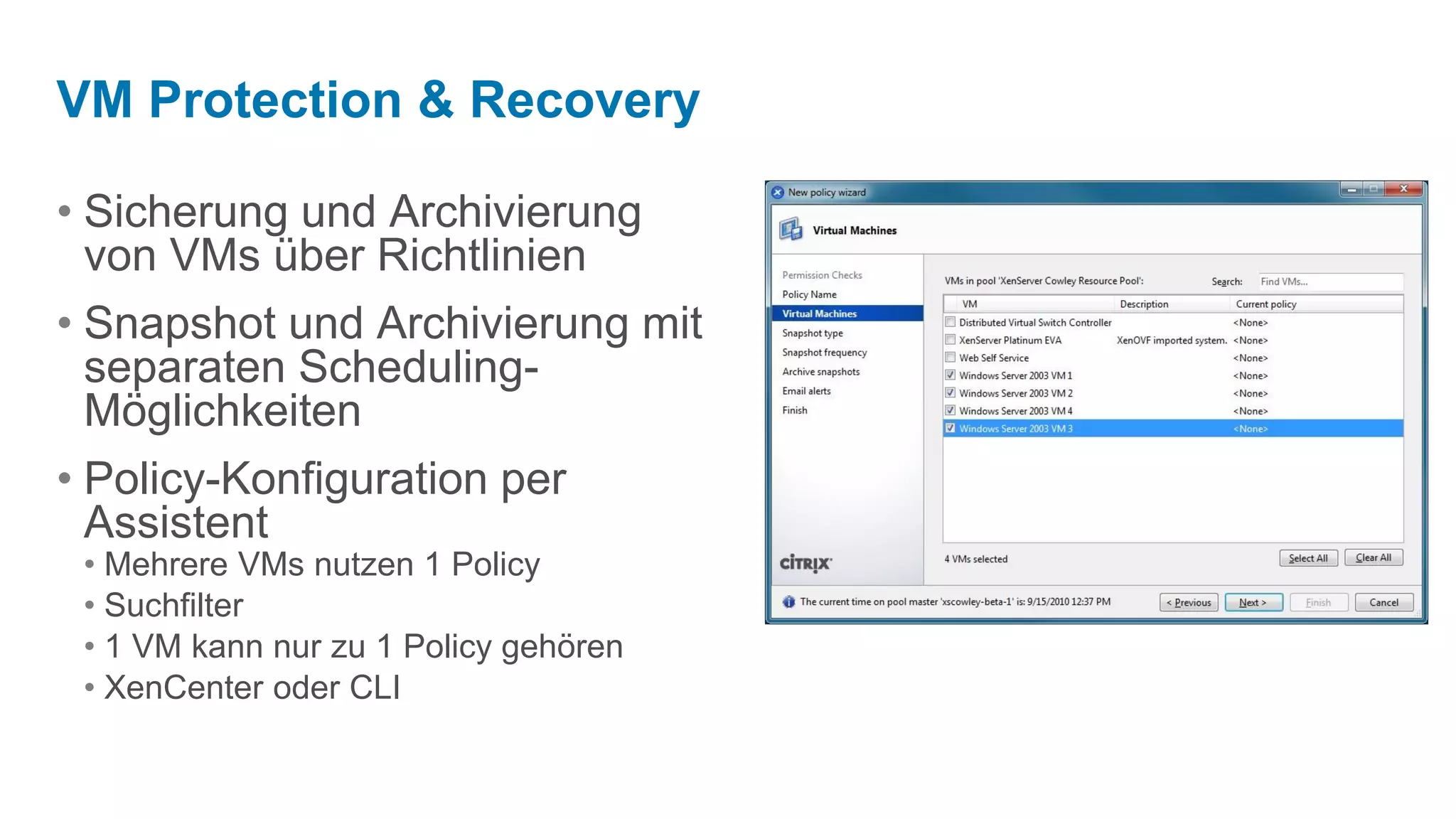

31. VM Protection & Recovery
• Sicherung und Archivierung
von VMs über Richtlinien
• Snapshot und Archivierung mit
separaten Scheduling-
Möglichkeiten
• Policy-Konfiguration per
Assistent
• Mehrere VMs nutzen 1 Policy
• Suchfilter
• 1 VM kann nur zu 1 Policy gehören
• XenCenter oder CLI

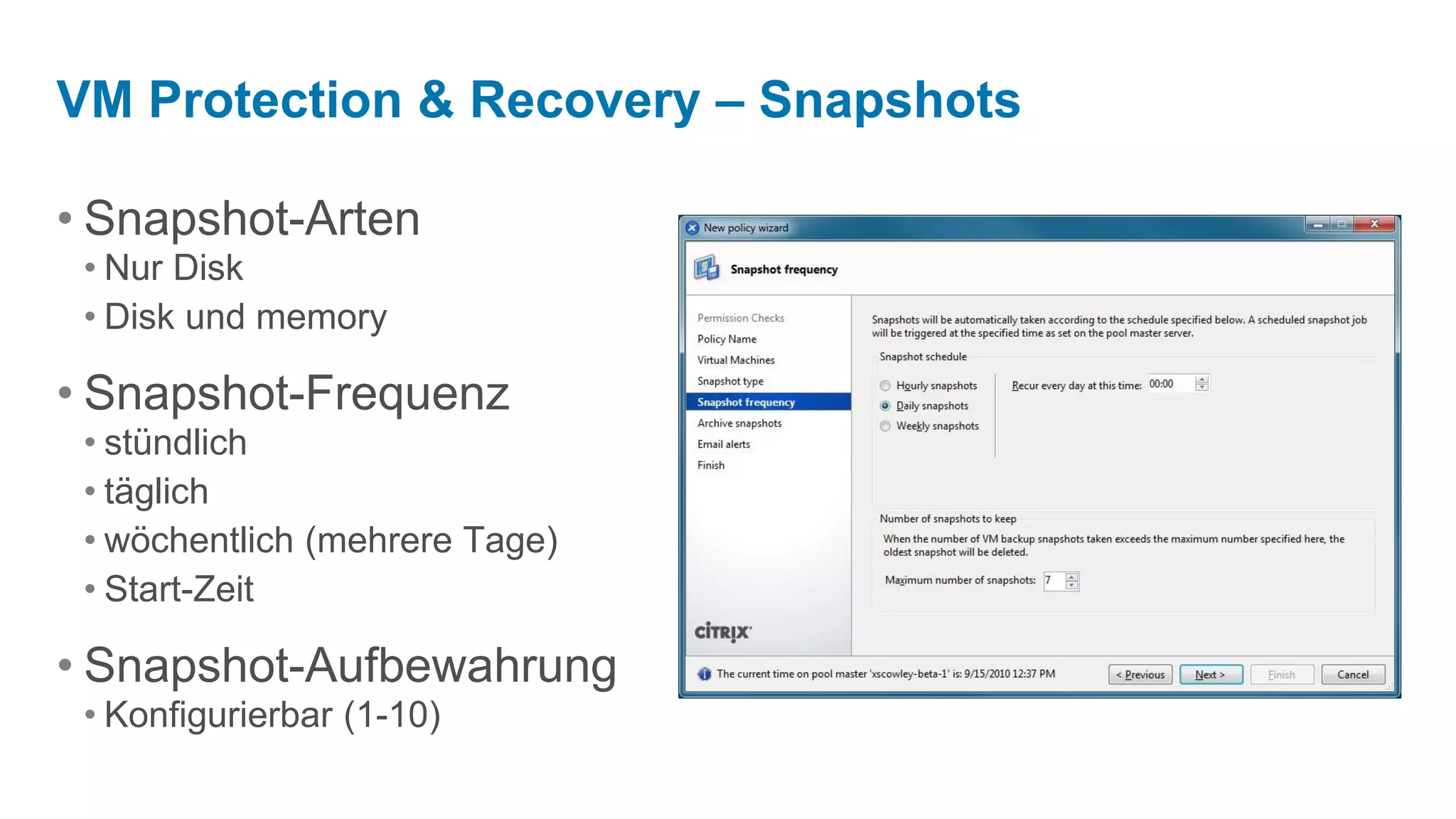

32. VM Protection & Recovery – Snapshots
• Snapshot-Arten
• Nur Disk
• Disk und memory
• Snapshot-Frequenz
• stündlich
• täglich
• wöchentlich (mehrere Tage)
• Start-Zeit
• Snapshot-Aufbewahrung
• Konfigurierbar (1-10)

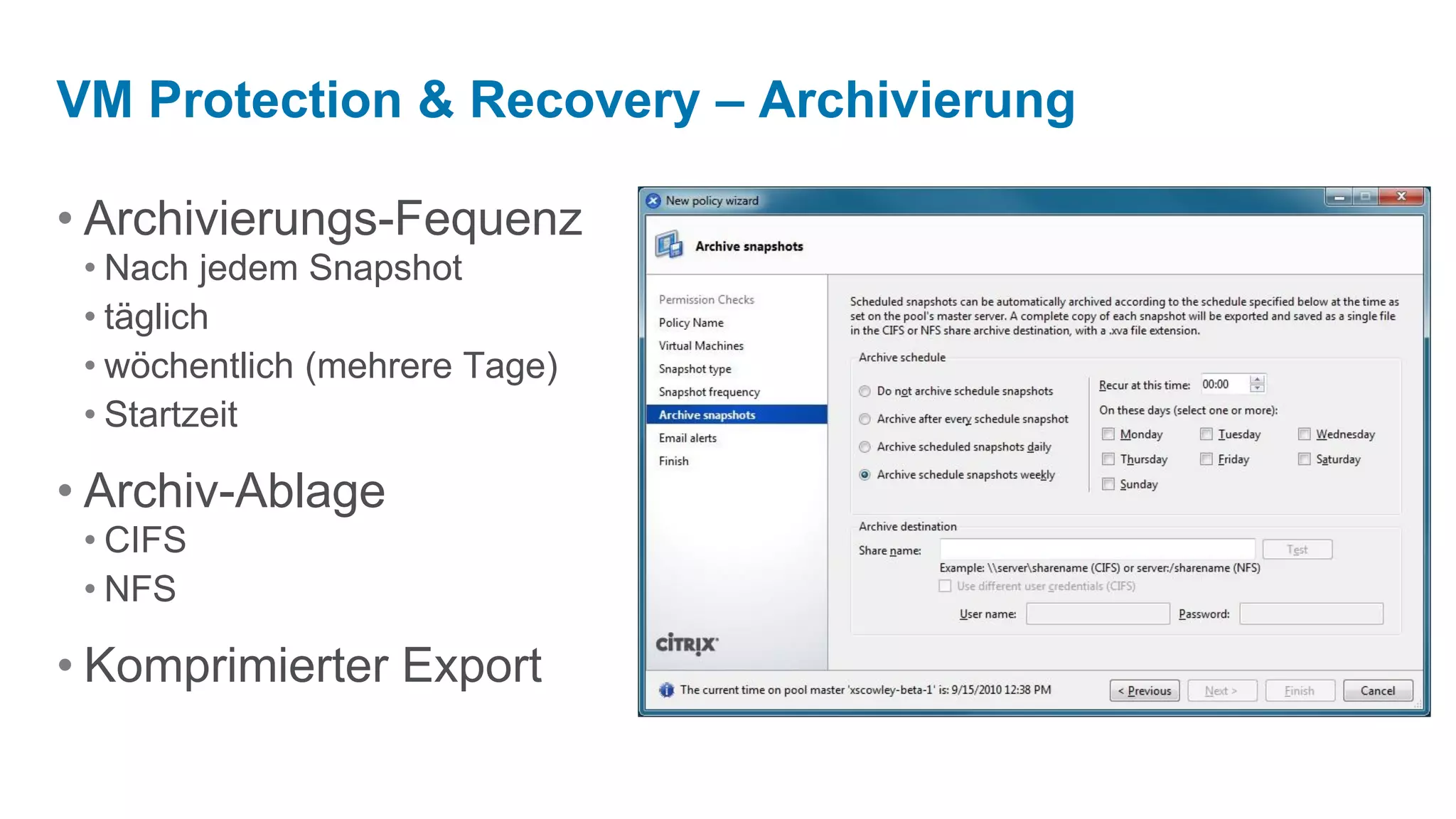

33. VM Protection & Recovery – Archivierung
• Archivierungs-Fequenz
• Nach jedem Snapshot
• täglich
• wöchentlich (mehrere Tage)
• Startzeit
• Archiv-Ablage
• CIFS
• NFS
• Komprimierter Export

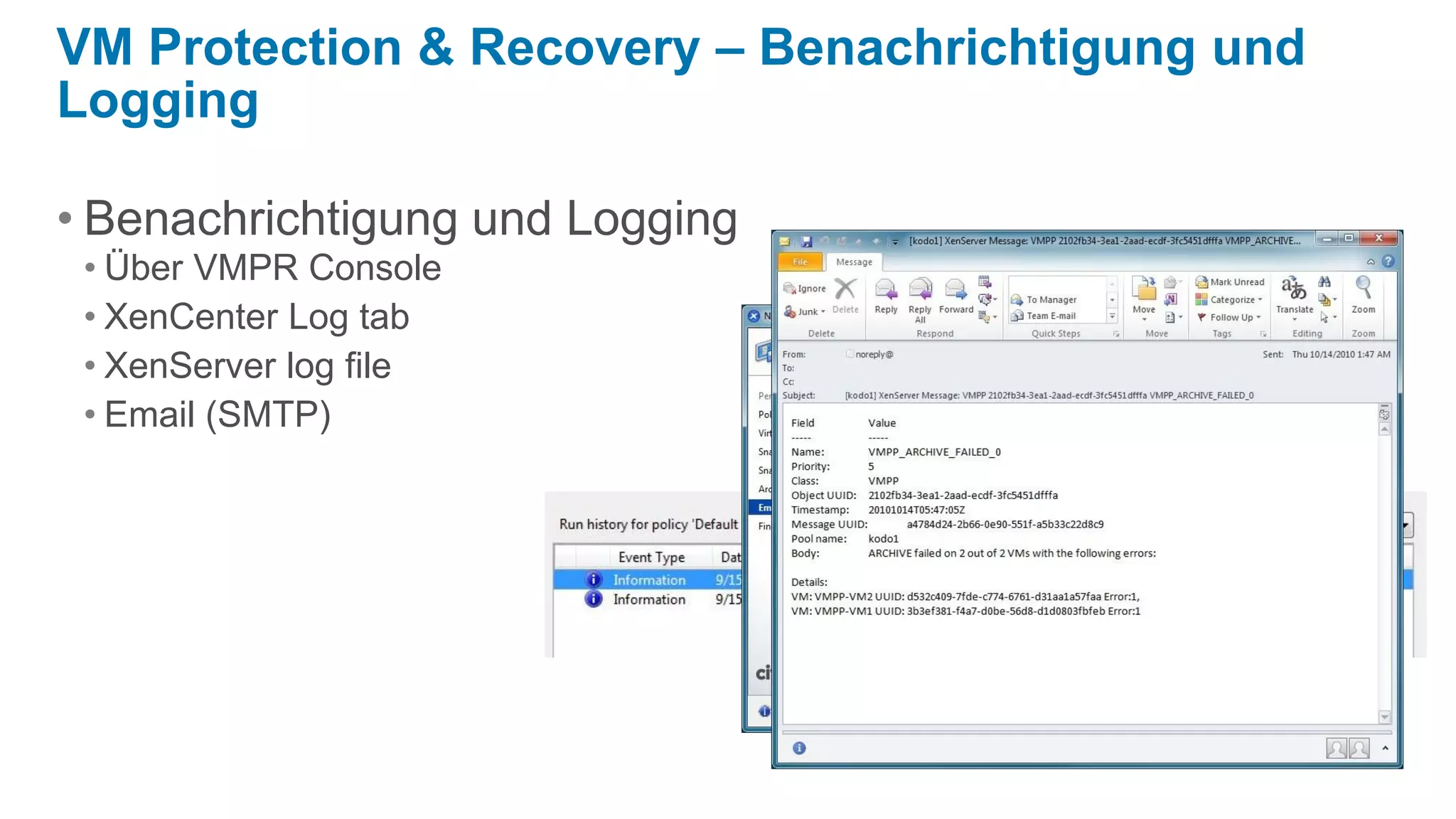

34. VM Protection & Recovery – Benachrichtigung und
Logging
• Benachrichtigung und Logging
• Über VMPR Console
• XenCenter Log tab
• XenServer log file
• Email (SMTP)

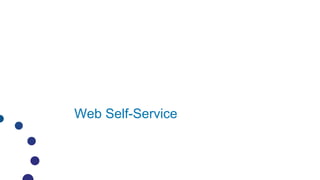

35. Web Self-Service

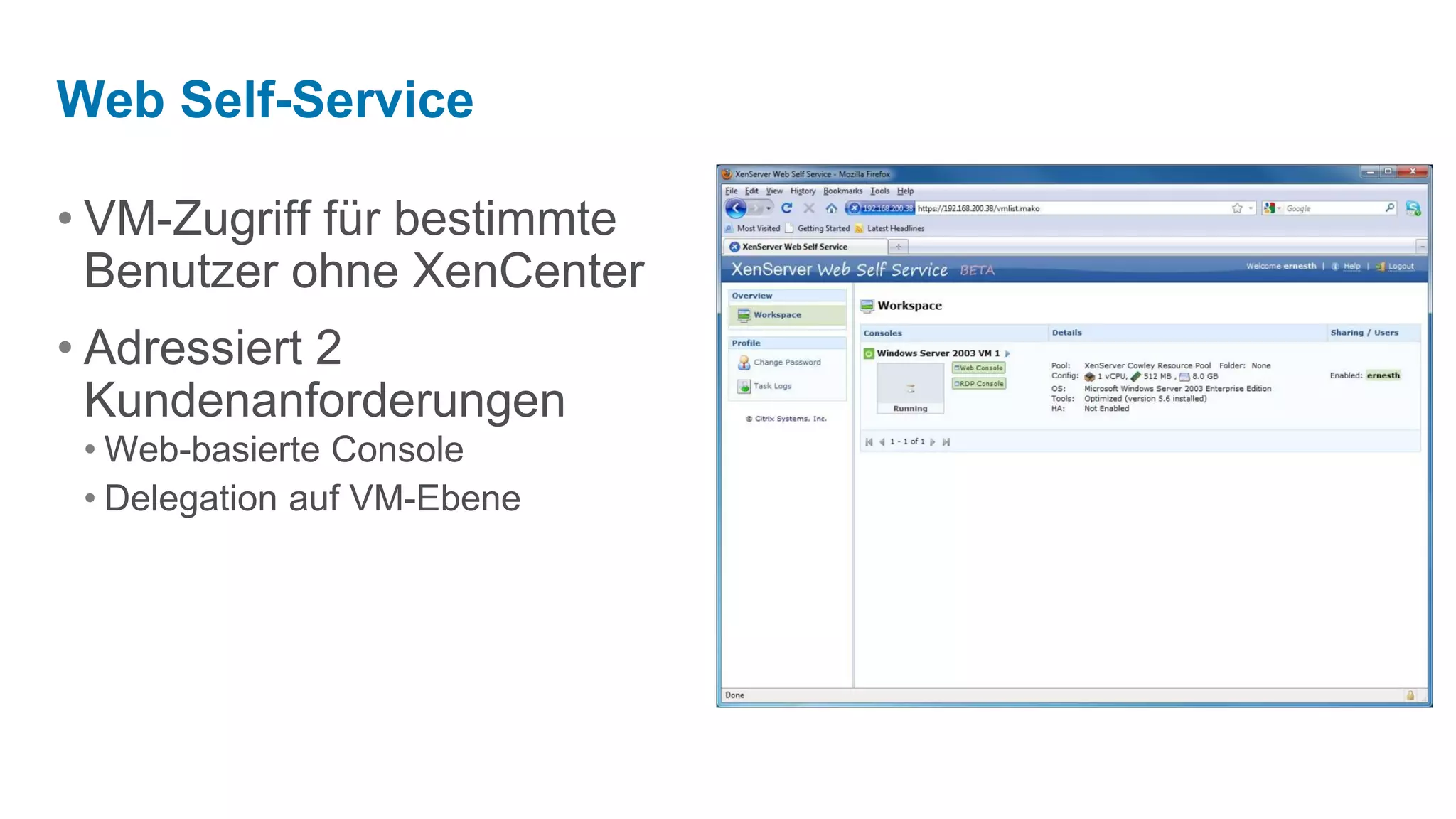

36. Web Self-Service
• VM-Zugriff für bestimmte
Benutzer ohne XenCenter
• Adressiert 2
Kundenanforderungen
• Web-basierte Console
• Delegation auf VM-Ebene

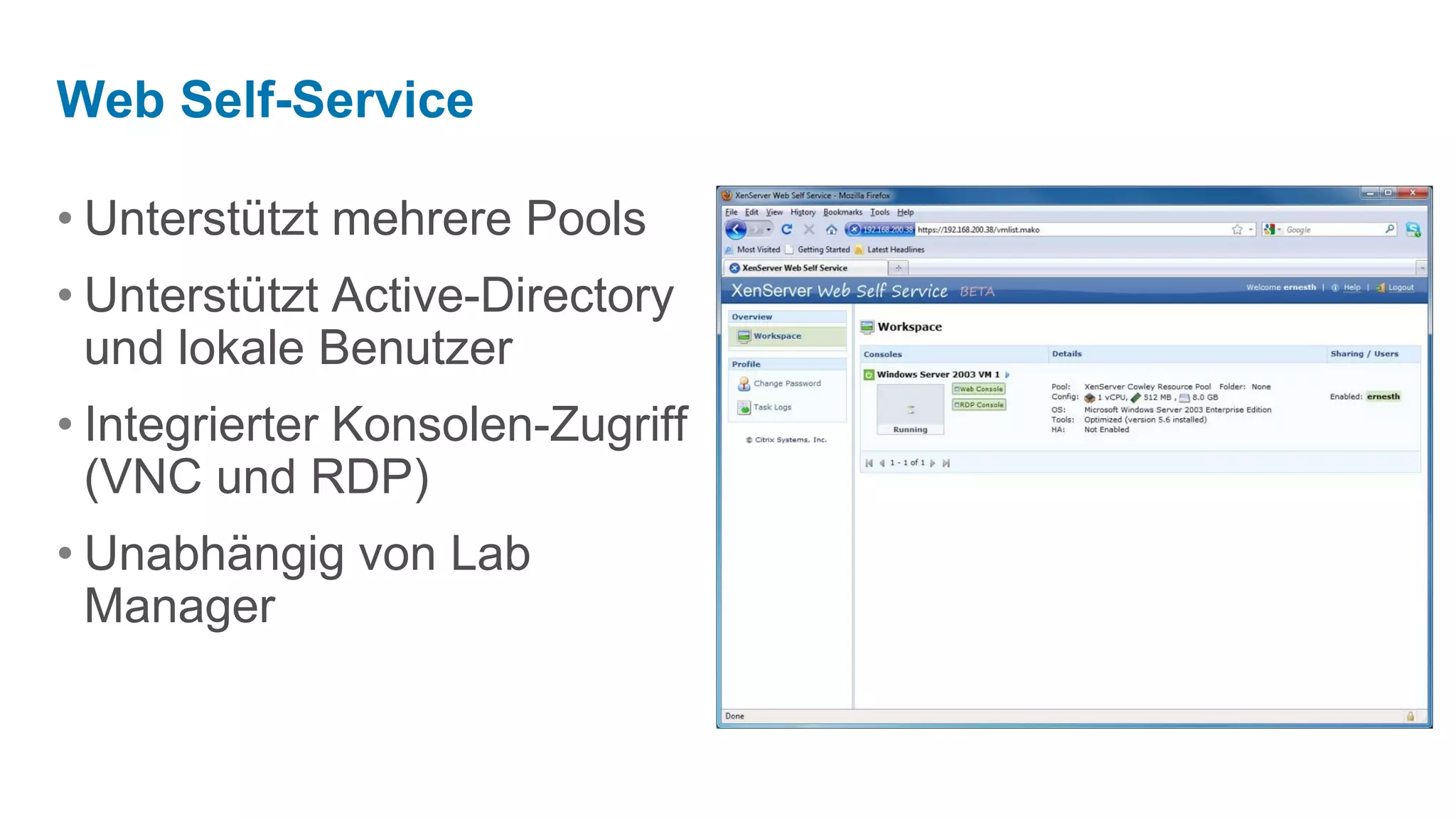

37. Web Self-Service
• Unterstützt mehrere Pools
• Unterstützt Active-Directory
und lokale Benutzer
• Integrierter Konsolen-Zugriff
(VNC und RDP)
• Unabhängig von Lab
Manager

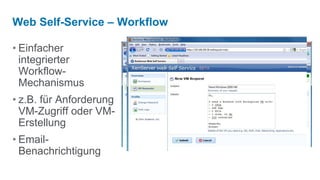

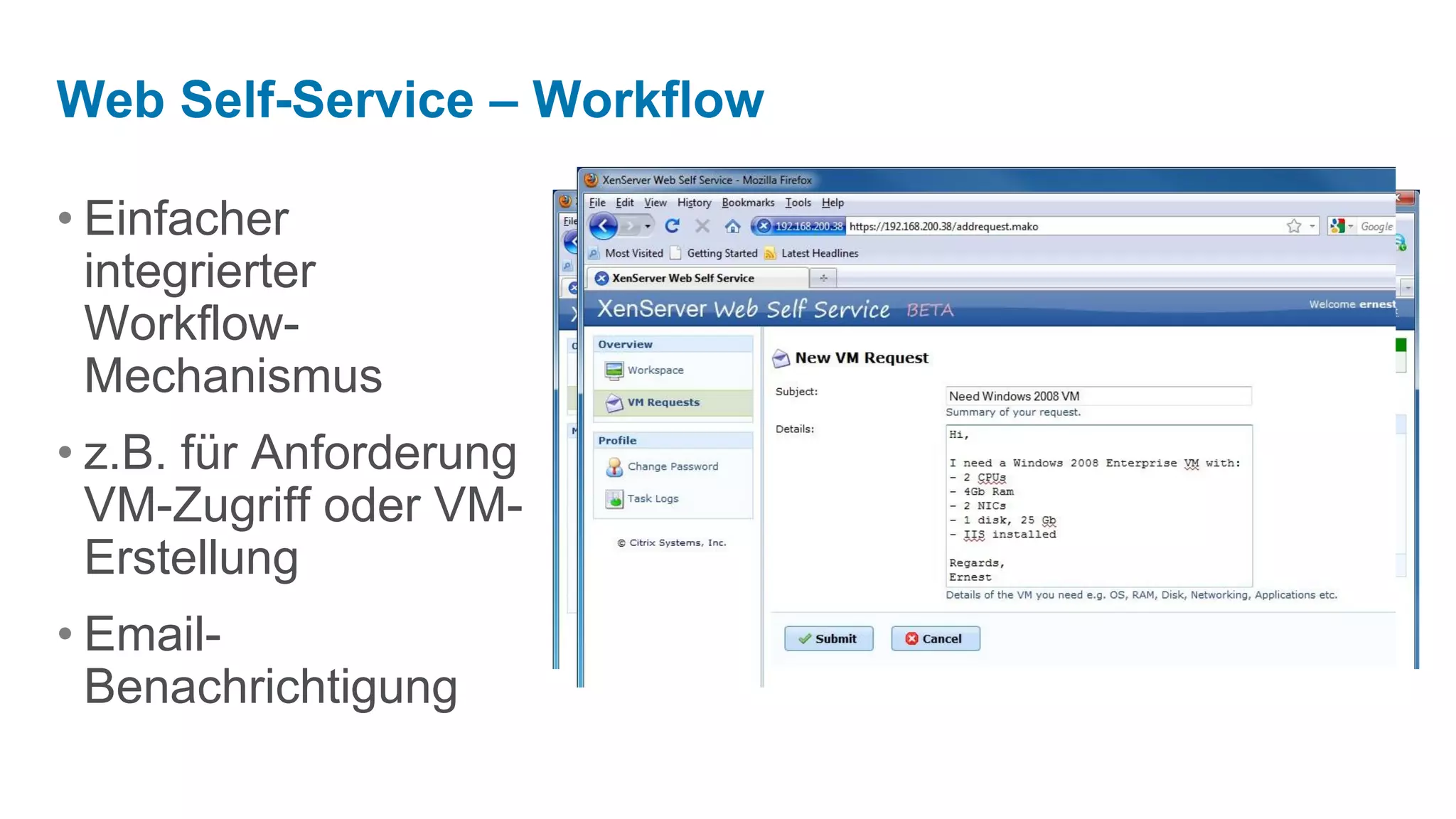

38. Web Self-Service – Workflow
• Einfacher
integrierter
Workflow-
Mechanismus
• z.B. für Anforderung
VM-Zugriff oder VM-
Erstellung
• Email-
Benachrichtigung
