![Tools: DMP
Tool zur Verwaltung von Multipath Devices Mapper.
Anzeigen der aktuellen Multipath Topology (mit allen
verfügbaren Information zu sysfs, device mapper, path
checkers ...)
# multipath –ll
3600a0b80004924ae000007924ac99e57dm-1 IBM,1726-4xx FAStT
[size=80G][features=0][hwhandler=1 rdac]
_ round-robin 0 [prio=200][active]
_ 1:0:1:3 sdf 8:80 [active][ready]
_ 4:0:1:3 sdj 8:144 [active][ready]
_ round-robin 0 [prio=0][enabled]
_ 1:0:0:3 sdd 8:48 [active][ghost]
_ 4:0:0:3 sdh 8:112 [active][ghost]
...](https://image.slidesharecdn.com/twsnov09v3-091024140619-phpapp01/85/XenServer-und-Storage-27-320.jpg)
Hochgeladen vonAndré Dannbacher
XenServer und Storage
Der technische Workshop zu Citrix XenServer und IBM Storage behandelt die Grundlagen der Speicherverwaltung, einschließlich der Konzepte Multipathing und Fibre Channel. Es werden verschiedene Speicherobjekte und -technologien, Konfigurationen für den Zugriff auf Storage-Systeme sowie die Aktivierung von Multipathing im XenServer-Pool erläutert. Tools zur Verwaltung, Überwachung und Fehlerbehebung bei Multipath-Devices werden ebenfalls diskutiert.
XenServer und Storage
- 1. Citrix XenServer undIBM Storage Verfügbarkeit mit Multipathing und Fibre Channel Technischer Workshop November 2009
- 2.

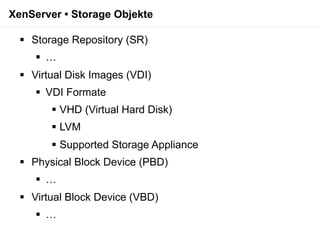

- 3. XenServer • StorageObjekte Storage Repository (SR) … Virtual Disk Images (VDI) VDI Formate VHD (Virtual Hard Disk) LVM Supported Storage Appliance Physical Block Device (PBD) … Virtual Block Device (VBD) …

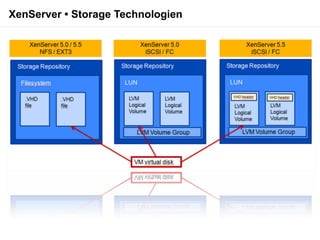

- 4. XenServer • StorageTechnologien
- 5. XenServer • LogigalVolume Manager (LVM) VM VM VBD VBD LVM PBD Multipath Daemon HBA HBA LUN FC LUNs LUN VDI VDI VDI VDI
- 6.
- 7.
- 8. Citrix Essentials •StorageLink StorageLink ™ Full & Thin Provisioning Deduplicate Clone Snap

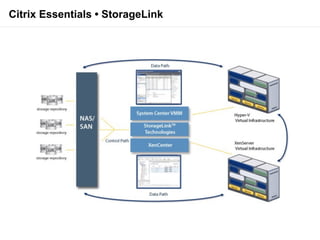

- 9. Citrix Essentials •StorageLink

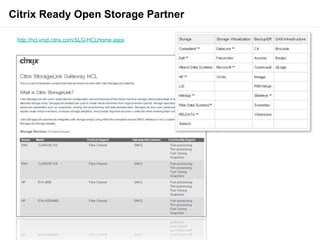

- 10. Citrix Ready OpenStorage Partner http://hcl.vmd.citrix.com/SLG-HCLHome.aspx
- 11.

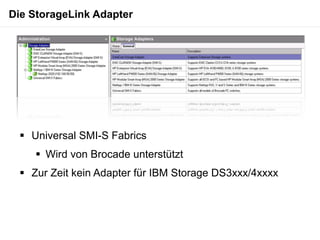

- 12. Die StorageLink Adapter Universal SMI-S Fabrics Wird von Brocade unterstützt Zur Zeit kein Adapter für IBM Storage DS3xxx/4xxxx
- 13.

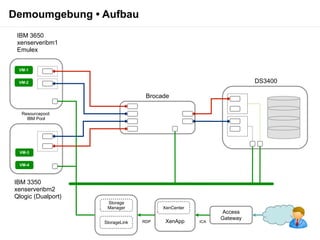

- 14. Demoumgebung • Aufbau IBM 3650 xenserveribm1 Emulex VM-1 VM-2 DS3400 Brocade Resourcepool: IBM Pool VM-3 VM-4 IBM 3350 xenserveribm2 Qlogic (Dualport) Storage Manager XenCenter Access Gateway StorageLink RDP XenApp ICA

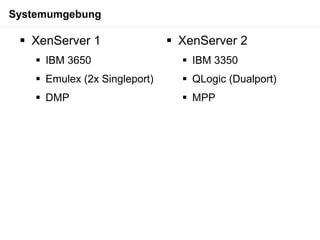

- 15. Systemumgebung XenServer1 XenServer 2 IBM 3650 IBM 3350 Emulex (2x Singleport) QLogic (Dualport) DMP MPP

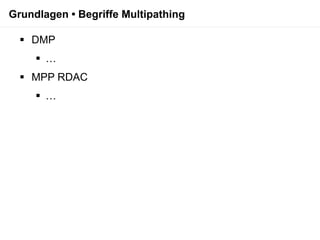

- 16. Grundlagen • BegriffeMultipathing DMP … MPP RDAC …

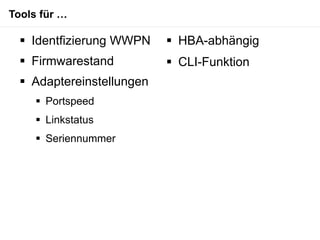

- 17. Tools für … Identfizierung WWPN HBA-abhängig Firmwarestand CLI-Funktion Adaptereinstellungen Portspeed Linkstatus Seriennummer
- 18. Tools für HBA(Emulex) Commands und Parameter # /usr/sbin/hbanyware/hbacmd listHBAs Beispiel: HBA_LoadLibrary: Encounterd and error loading: /usr/lib/ libqlsdm.so Manageable HBA List Port WWN : 10:00:00:00:c9:80:7c:6d Node WWN : 20:00:00:00:c9:80:7c:6d Fabric Name: 10:00:00:05:1e:56:57:9d Flags : 8000f100 Host Name : xenserveribm1 Mfg : Emulex Corporation Serial No. : 11S42D0487YK50HY83985R

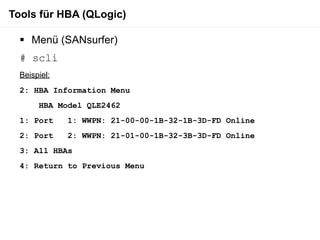

- 19. Tools für HBA(QLogic) Menü (SANsurfer) # scli Beispiel: 2: HBA Information Menu HBA Model QLE2462 1: Port 1: WWPN: 21-00-00-1B-32-1B-3D-FD Online 2: Port 2: WWPN: 21-01-00-1B-32-3B-3D-FD Online 3: All HBAs 4: Return to Previous Menu

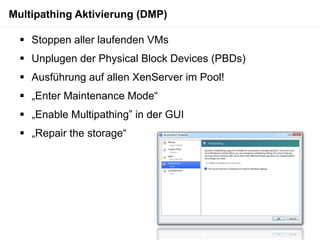

- 20. Multipathing Aktivierung (DMP) Stoppen aller laufenden VMs Unplugen der Physical Block Devices (PBDs) Ausführung auf allen XenServer im Pool! „Enter Maintenance Mode“ „Enable Multipathing” in der GUI „Repair the storage“

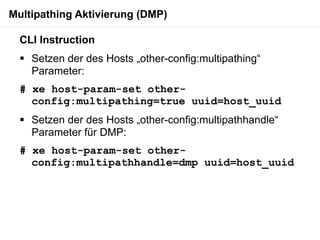

- 21. Multipathing Aktivierung (DMP) CLI Instruction Setzen der des Hosts „other-config:multipathing“ Parameter: # xe host-param-set other- config:multipathing=true uuid=host_uuid Setzen der des Hosts „other-config:multipathhandle“ Parameter für DMP: # xe host-param-set other- config:multipathhandle=dmp uuid=host_uuid

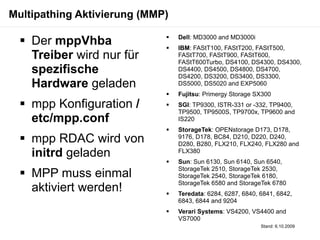

- 22. Multipathing Aktivierung (MMP) Der mppVhba Dell: MD3000 and MD3000i IBM: FAStT100, FAStT200, FAStT500, Treiber wird nur für FAStT700, FAStT900, FAStT600, FAStT600Turbo, DS4100, DS4300, DS4300, spezifische DS4400, DS4500, DS4800, DS4700, DS4200, DS3200, DS3400, DS3300, Hardware geladen DS5000, DS5020 and EXP5060 Fujitsu: Primergy Storage SX300 mpp Konfiguration / SGI: TP9300, ISTR-331 or -332, TP9400, TP9500, TP9500S, TP9700x, TP9600 and etc/mpp.conf IS220 StorageTek: OPENstorage D173, D178, mpp RDAC wird von 9176, D178, BC84, D210, D220, D240, D280, B280, FLX210, FLX240, FLX280 and initrd geladen FLX380 Sun: Sun 6130, Sun 6140, Sun 6540, StorageTek 2510, StorageTek 2530, MPP muss einmal StorageTek 2540, StorageTek 6180, StorageTek 6580 and StorageTek 6780 aktiviert werden! Teredata: 6284, 6287, 6840, 6841, 6842, 6843, 6844 and 9204 Verari Systems: VS4200, VS4400 and VS7000 Stand: 6.10.2009

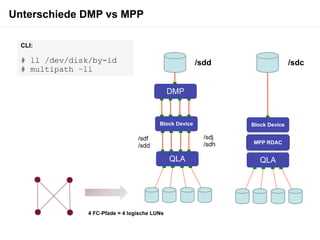

- 23. Unterschiede DMP vsMPP CLI: # ll /dev/disk/by-id /sdd /sdc # multipath –ll DMP Block Device Block Device /sdf /sdj /sdh MPP RDAC /sdd QLA QLA 4 FC-Pfade = 4 logische LUNs

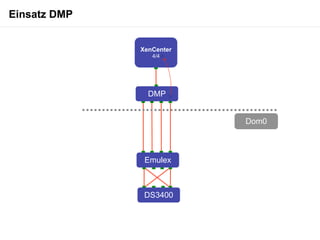

- 24. Einsatz DMP XenCenter 4/4 DMP Dom0 Emulex DS3400

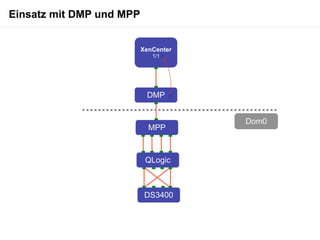

- 25. Einsatz mit DMPund MPP XenCenter 1/1 DMP Dom0 MPP QLogic DS3400

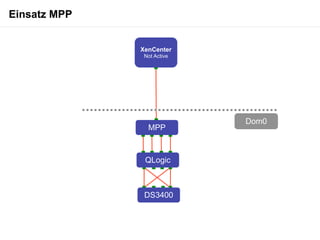

- 26. Einsatz MPP XenCenter Not Active Dom0 MPP QLogic DS3400

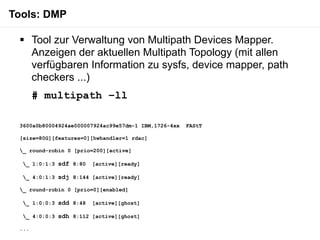

- 27. Tools: DMP Tool zur Verwaltung von Multipath Devices Mapper. Anzeigen der aktuellen Multipath Topology (mit allen verfügbaren Information zu sysfs, device mapper, path checkers ...) # multipath –ll 3600a0b80004924ae000007924ac99e57dm-1 IBM,1726-4xx FAStT [size=80G][features=0][hwhandler=1 rdac] _ round-robin 0 [prio=200][active] _ 1:0:1:3 sdf 8:80 [active][ready] _ 4:0:1:3 sdj 8:144 [active][ready] _ round-robin 0 [prio=0][enabled] _ 1:0:0:3 sdd 8:48 [active][ghost] _ 4:0:0:3 sdh 8:112 [active][ghost] ...

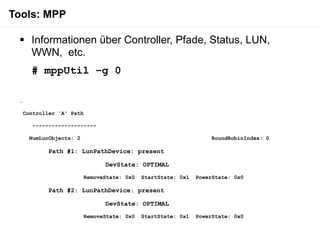

- 28. Tools: MPP Informationen über Controller, Pfade, Status, LUN, WWN, etc. # mppUtil –g 0 … Controller 'A' Path -------------------- NumLunObjects: 2 RoundRobinIndex: 0 Path #1: LunPathDevice: present DevState: OPTIMAL RemoveState: 0x0 StartState: 0x1 PowerState: 0x0 Path #2: LunPathDevice: present DevState: OPTIMAL RemoveState: 0x0 StartState: 0x1 PowerState: 0x0
- 29. Pfad-Informationen aktualisieren DMP # /opt/xensource/sm/mpathcount.py Für multipath –ll und GUI (XenCenter) MPP Nicht möglich/notwendig (da Gerätetreiber!)
Hinweis der Redaktion
- #2 Hinweise zu Copyright und Marken Die in diesen Unterlagen enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. DIESE PUBLIKATION WIRD OHNE JEDLICHE HAFTUNG, AUSDRÜCKLICH ODER ABGELEITET, EINSCHLIESSLICH DER VERKÄUFLICHKEIT, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER NICHT VERLETZUNG VON RECHTEN VERÖFFENTLICHT. ES WIRD WEDER FÜR TECHNISCHE ODER REDAKTIONELLE FEHLER ODER AUSLASSUNGEN NOCH FÜR DIREKTE, INDIREKTE, FOLGESCHÄDEN ODER ANDERE SCHÄDEN, DIE AUS DEM BEREITSTELLEN, DER LEISTUNG ODER DER VERWENDUNG DIESER PUBLIKATION ENTSTEHEN, SELBST WENN IM VORAUS ÜBER DIESE MÖGLICHEN SCHÄDEN INFORMIERT WURDE. Dieses Dokument enthält urheberrechtlich geschützte Informationen. Außer für eine interne Verteilung darf kein Teil dieses Dokuments fotokopiert oder auf irgendeine Art und Weise ohne die vorherige schriftliche Genehmigung reproduziert werden. Erwähnte Produktnamen sind möglicherweise Marken und/oder eingetragene Marken der jeweiligen Unternehmen. Copyright © 2009 DNS Deutschland GmbH Kontakt und weitere Informationen: André Dannbacher Technical Sales Consultant Citrix Access & SBC-Markets Business Development & Marketing Group Digital Network Services Deutschland GmbH Industriestrasse 10 a 82256 Fuerstenfeldbruck Tel.: +49 (0) 8141/3536-662 Fax: +49 (0) 8141/3536-887 Mobil: +49 (0) 175/5755347 mailto:andre.dannbacher@dns-gmbh.de Internet: http://www.dns-gmbh.de
- #5 LVM XenServer 5.5 (LVHD) Replaces LVM for SRs Hosts VHD files directly on LVM volumes Best of both worlds Features of VHD Performance of LVM Adds Advanced Storage features Fast Cloning Snapshots Fast and simple upgrade Backwards compatible LVM does not offer features like Fast Cloning and thin provisioning, EXT does but has performance issues because of the ext3 support for AIO+DIO. LVHD addresses this by hosting VHD files directly on LVM volumes. Backwards compatible: LVHD can handle raw VDIs previously created by LVM SR
- #7 Hinweise zu Copyright und Marken Die in diesen Unterlagen enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. DIESE PUBLIKATION WIRD OHNE JEDLICHE HAFTUNG, AUSDRÜCKLICH ODER ABGELEITET, EINSCHLIESSLICH DER VERKÄUFLICHKEIT, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER NICHT VERLETZUNG VON RECHTEN VERÖFFENTLICHT. ES WIRD WEDER FÜR TECHNISCHE ODER REDAKTIONELLE FEHLER ODER AUSLASSUNGEN NOCH FÜR DIREKTE, INDIREKTE, FOLGESCHÄDEN ODER ANDERE SCHÄDEN, DIE AUS DEM BEREITSTELLEN, DER LEISTUNG ODER DER VERWENDUNG DIESER PUBLIKATION ENTSTEHEN, SELBST WENN IM VORAUS ÜBER DIESE MÖGLICHEN SCHÄDEN INFORMIERT WURDE. Dieses Dokument enthält urheberrechtlich geschützte Informationen. Außer für eine interne Verteilung darf kein Teil dieses Dokuments fotokopiert oder auf irgendeine Art und Weise ohne die vorherige schriftliche Genehmigung reproduziert werden. Erwähnte Produktnamen sind möglicherweise Marken und/oder eingetragene Marken der jeweiligen Unternehmen. Copyright © 2009 DNS Deutschland GmbH Kontakt und weitere Informationen: André Dannbacher Technical Sales Consultant Citrix Access & SBC-Markets Business Development & Marketing Group Digital Network Services Deutschland GmbH Industriestrasse 10 a 82256 Fuerstenfeldbruck Tel.: +49 (0) 8141/3536-662 Fax: +49 (0) 8141/3536-887 Mobil: +49 (0) 175/5755347 mailto:andre.dannbacher@dns-gmbh.de Internet: http://www.dns-gmbh.de
- #9 StorageLink deckt innerhalb der Citrix Essentials folgende vier Aufgabenbereiche ab: Das StorageLink Gateway aktiviert die automatische Erkennung und den schnellen Zugriff per Mausklick auf die nativen Speicherservices aller führenden Speicherarchitekturen und -protokolle wie DAS, NAS, SAN, iSCSI und Fibre Channel. Der StorageLink Resource Manager stellt native Aktionen der Storage-Arrays innerhalb der Managementumgebung der virtuellen Umgebung dar – einschließlich Partitionierung, Snapshots, Backups und Datenreplikation. Der StorageLink Image Manager bietet eine zentrale Bibliothek von Images für virtuelle Maschinen, die sich einfach zwischen XenServer und Hyper-V austauschen lassen und die schnell für eine beliebige Anzahl von Zielhosts geklont und bereitgestellt werden. StorageLink Connect bietet zahlreiche eindeutig definierte offene APIs, die eine Verbindung von XenServer- und Hyper-V-Umgebungen mit Backup-Lösungen und unternehmensweiten Management-Frameworks anderer Hersteller denkbar einfach machen.
- #10 StorageLink deckt innerhalb der Citrix Essentials folgende vier Aufgabenbereiche ab: Das StorageLink Gateway aktiviert die automatische Erkennung und den schnellen Zugriff per Mausklick auf die nativen Speicherservices aller führenden Speicherarchitekturen und -protokolle wie DAS, NAS, SAN, iSCSI und Fibre Channel. Der StorageLink Resource Manager stellt native Aktionen der Storage-Arrays innerhalb der Managementumgebung der virtuellen Umgebung dar – einschließlich Partitionierung, Snapshots, Backups und Datenreplikation. Der StorageLink Image Manager bietet eine zentrale Bibliothek von Images für virtuelle Maschinen, die sich einfach zwischen XenServer und Hyper-V austauschen lassen und die schnell für eine beliebige Anzahl von Zielhosts geklont und bereitgestellt werden. StorageLink Connect bietet zahlreiche eindeutig definierte offene APIs, die eine Verbindung von XenServer- und Hyper-V-Umgebungen mit Backup-Lösungen und unternehmensweiten Management-Frameworks anderer Hersteller denkbar einfach machen.
- #11 Citrix präsentiert neues Citrix Ready Open Storage-ProgrammAuf der diesjährigen Synergy stellt Citrix Systems ferner das neue Citrix Ready Open Storage-Programm vor. Im Rahmen der Initiative können Storage-Anbieter die Interoperabilität ihrer Produkte mit Citrix XenServer mit Hilfe der neuen StorageLink-Technologie zertifizieren. Unternehmen können sich so vergewissern, dass jede mit XenServer virtualisierte Umgebung alle bestehenden Storage-, Backup- und Disaster-Recovery-Systeme unterstützt. Da Citrix StorageLink auch für die Windows-Server-Hyper-V-Plattform verfügbar ist, gelten die Zertifikate auch für die mit der Microsoft-Lösung virtualisierten Server. Zu den Gründungsmitgliedern des Programms gehören mehr als 20 große Storage-Anbieter wie zum Beispiel Brocade, CA, Dell, HP, Hitachi Data Systems, LSI, Microsoft, NetApp und Symantec. Citrix Ready Open Storage Program The new Citrix Ready Open Storage Program for storage partners. Leveraging StorageLink tm , part of the new Citrix Essentials™ for XenServer™ and Hyper-V™ products that simplifies the integration of server virtualization and storage solutions, enabling customers to maintain a single management process. The Citrix Ready Open Storage Program, as part of the Citrix Ready Program, ensures that qualified storage solutions correctly and properly integrate with Citrix StorageLink. This provides users with a broad set of fully-tested, qualified solutions to address their storage requirements. Storage partners can leverage the standards-based StorageLink product to fully enable the broad feature set of their storage products for customers.
- #13 Universal SMI-S Fabrics CIMON Namespace: CIMON IP-Address: Portnumber: 5988 User/Password
- #15 Demoumgebung • IP-Konfiguration Switch 1 (.54.21) Port 113650-1.122xenserveribm1 FC: Emulex | Adaptec onboard Port 123650-2 Port 63350-1.123xenserveribm2 FC: Qlogic | LSI onboard Port 313350-2 Port 27DS3400-1.120 Storage Manager Port 21DS3400-2.121 Port 43Brocade.119 admin/hallo123 VM-1.125 VM-2.126 VM-3.127 VM-4.128 VM-5.129
- #16 Grundlagen RDAC MPP DMP
- #19 Emulex HBA Utility for Emulex HBA:# /usr/sbin/hbanyware/hbacmd Display help to the command:# /usr/sbin/hbanyware/hbacmd &#x2013;h Query Emulex HBAs:# /usr/sbin/hbanyware/hbacmd listHBAs List HBA attributes# /usr/sbin/hbanyware/hbacmd hbaattrib <wwpn_from_previous_command>For example:# hbacmd hbaattrib 10:00:00:00:c9:20:08:cc List HBA port attributes# /usr/sbin/hbanyware/hbacmd portattrib <wwpn_from_previous_command>For example:# hbacmd portattrib 10:00:00:00:c9:20:08:cc Quelle: http://support.citrix.com/article/ctx118791
- #20 Qlogic HBA Rescan QLogic HBA for available LUNs:# echo &#x201C;- - -&#x201C; > /sys/class/scsi_host<number>/scan(For more details see CTX120172 - How to Rescan the Qlogic Host Bus Adapter for New Logical Unit Numbers in XenServer&#x201D;)Disks should appear in /dev/disk/by-id# ll /dev/disk/by-id Query Qlogic HBA for attached instances:# scli &#x2013;t Query Qlogic HBA for LUNs:# scli &#x2013;l <hba_instance_number_from_previous_command> Removing HBA-based FC or iSCSI device entries:# echo "1" > /sys/class/scsi_device/<adapter>:<bus>:<target>:<lun>/device/delete Quelle: CTX118791 &#x2013; Multipathing Overview for XenServer 5.0
- #21 GUI instructions: 1. Enter Maintenance Mode on the server. Refer to the following screen shot: 2. Enable multipathing. To do so, open the server's Properties page, select the Multipathing tab, and select the Enable multipathing on this server check box. 3. Exit Maintenance Mode. 4. Repeat steps 1, 2, and 3 on each XenServer in the pool. 5. Now you can create new SRs. New SRs should go over multiple paths automatically. CLI instructions: 1. Run the following command to set the host's other-config:multipathing parameter: # xe host-param-set other-config:multipathing=true uuid=host_uuid 2. Set the host's other-config:multipathhandle parameter to dmp: # xe host-param-set other-config:multipathhandle=dmp uuid=host_uuid 3. Repeat steps 1 and 2 on each server in the pool. 4. Now you can create new SRs. New SRs should go over multiple paths automatically. Quelle: CTX118791 &#x2013; Multipathing Overview for XenServer 5.0
- #22 CLI instructions: 1. Stop all VMs running out of the SRs. 2. Unplug the PBDs related to such SRs for safety purposes. 3. Find the PBD related to particular storage: # xe sr-list uuid=<sr-uuid> params=all 4. Unplug the PBD: # xe pbd-unplug uuid=<pbd_uuid> 5. Set the host's other-config:multipathing parameter: # xe host-param-set other-config:multipathing=true uuid=host_uuid 6. Set the host's other-config:multipathhandle parameter to dmp: # xe host-param-set other-config:multipathhandle=dmp uuid=host_uuid 7. Repeat steps 5 and 6 on each server in the pool. 8. Plug the PBD in: # xe pbd-plug uuid=<pbd_uuid> Quelle: http://support.citrix.com/article/ctx118791
- #23 mpp RDAC Multipathing The mppVhba driver is only loaded for specific hardware and was included as an add-on for the Dell OEM edition for supportability. This driver can be now used on any XenServer editions. The mpp RDAC must be loaded in the initrd on the system boot because of complex initialization requirements. mpp Configuration 1. To adjust the mpp configuration you must edit /etc/mpp.confM 2. Generate initrd with new configuration: # /opt/xensource/bin/update-initrd 3. Reboot XenServer: # reboot Quelle: CTX118791 &#x2013; Multipathing Overview for XenServer 5.0 DellMD3000 and MD3000i IBMFAStT100, FAStT200, FAStT500, FAStT700, FAStT900, FAStT600, FAStT600Turbo, DS4100, DS4300, DS4300, DS4400, DS4500, DS4800, DS4700, DS4200, DS3200, DS3400, DS3300, DS5000, DS5020 and EXP5060 FujitsuPrimergy Storage SX300 SGITP9300, ISTR-331 or -332, TP9400, TP9500, TP9500S, TP9700x, TP9600 and IS220 StorageTekOPENstorage D173, D178, 9176, D178, BC84, D210, D220, D240, D280, B280, FLX210, FLX240, FLX280 and FLX380 SunSun 6130, Sun 6140, Sun 6540, StorageTek 2510, StorageTek 2530, StorageTek 2540, StorageTek 6180, StorageTek 6580 and StorageTek 6780 Teredata6284, 6287, 6840, 6841, 6842, 6843, 6844 and 9204 Verari SystemsVS4200, VS4400 and VS7000
- #24 LIVE! # ll /dev/disk/by-id lrwxrwxrwx 1 root root 9 Oct 6 15:50 scsi-3600a0b80004924ae000007924ac99e57 -> ../../sdd lrwxrwxrwx 1 root root 9 Oct 6 15:50 scsi-3600a0b8000492542000033f64ac9a8f8 -> ../../sde lrwxrwxrwx 1 root root 9 Oct 6 15:49 scsi-SServeRA_OS_9F167CD8 -> ../../sda lrwxrwxrwx 1 root root 10 Oct 6 15:49 scsi-SServeRA_OS_9F167CD8-part1 -> ../../sda1 lrwxrwxrwx 1 root root 10 Oct 6 15:49 scsi-SServeRA_OS_9F167CD8-part2 -> ../../sda2 lrwxrwxrwx 1 root root 10 Oct 6 15:49 scsi-SServeRA_OS_9F167CD8-part3 -> ../../sda3 lrwxrwxrwx 1 root root 9 Oct 6 15:49 usb-KVM_vmDisk_23440700068 -> ../../sdb lrwxrwxrwx 1 root root 10 Oct 6 15:49 usb-KVM_vmDisk-CD_23440700068 -> ../../scd0 # multipath &#x2013;ll 3600a0b80004924ae000007924ac99e57dm-1 IBM,1726-4xx FAStT [size=80G][features=0][hwhandler=1 rdac] \_ round-robin 0 [prio=200][active] \_ 1:0:1:3 sdf 8:80 [active][ready] \_ 4:0:1:3 sdj 8:144 [active][ready] \_ round-robin 0 [prio=0][enabled] \_ 1:0:0:3 sdd 8:48 [active][ghost] \_ 4:0:0:3 sdh 8:112 [active][ghost] 3600a0b8000492542000033f64ac9a8f8dm-0 IBM,1726-4xx FAStT [size=100G][features=0][hwhandler=1 rdac] \_ round-robin 0 [prio=200][active] \_ 1:0:0:2 sdc 8:32 [active][ready] \_ 4:0:0:2 sdg 8:96 [active][ready] \_ round-robin 0 [prio=0][enabled] \_ 1:0:1:2 sde 8:64 [active][ghost] \_ 4:0:1:2 sdi 8:128 [active][ghost]
- #27 LIVE! CLI Commandos &#x2026; Problematik eines fehlenden Pfades: In GUI: keine &#xC4;nderung In CLI: aktuellen Status anzeigen: # mppUtil &#x2013;g 0 L&#xF6;sung: Script! Einsatz SYSLOG m&#xF6;glich?
- #28 LIVE! device-mapper-multipath (rpm) - Tools to manage multipath devices using device-mapper. md3000-rdac-modules-kdump-2.6.18-128.1.6.el5.xs5.5.0.496.1012 (rpm) - Linux MD3000 RDAC multipath -- kernel modules md3000-rdac-modules-xen-2.6.18-128.1.6.el5.xs5.5.0.496.1012 (rpm) - Linux MD3000 RDAC multipath -- kernel modules md3000-rdac-tools (rpm) - Linux MD3000 RDAC multipath -- userspace tools mdmpd (8) - daemon to monitor MD multipath devices multipath (8) - Device mapper target autoconfig multipathd (8) - multipath daemon 3600a0b80004924ae000007924ac99e57dm-1 IBM,1726-4xx FAStT [size=80G][features=0][hwhandler=1 rdac] \_ round-robin 0 [prio=200][active] \_ 1:0:1:3 sdf 8:80 [active][ready] \_ 4:0:1:3 sdj 8:144 [active][ready] \_ round-robin 0 [prio=0][enabled] \_ 1:0:0:3 sdd 8:48 [active][ghost] \_ 4:0:0:3 sdh 8:112 [active][ghost] 3600a0b8000492542000033f64ac9a8f8dm-0 IBM,1726-4xx FAStT [size=100G][features=0][hwhandler=1 rdac] \_ round-robin 0 [prio=200][active] \_ 1:0:0:2 sdc 8:32 [active][ready] \_ 4:0:0:2 sdg 8:96 [active][ready] \_ round-robin 0 [prio=0][enabled] \_ 1:0:1:2 sde 8:64 [active][ghost] \_ 4:0:1:2 sdi 8:128 [active][ghost
- #29 LIVE! &#x2026; Lun Information --------------- Lun #2 - WWN: 600a0b8000492542000033f64ac9a8f8 ---------------- LunObject: present CurrentOwningPath: B RemoveEligible: N BootOwningPath: B NotConfigured: N PreferredPath: B DevState: OPTIMAL ReportedPresent: Y ReportedMissing: N NeedsReservationCheck: N TASBitSet: Y NotReady: N Busy: N Quiescent: N Controller 'A' Path -------------------- NumLunObjects: 2 RoundRobinIndex: 0 Path #1: LunPathDevice: present DevState: OPTIMAL RemoveState: 0x0 StartState: 0x1 PowerState: 0x0 Path #2: LunPathDevice: present DevState: OPTIMAL RemoveState: 0x0 StartState: 0x1 PowerState: 0x0 Controller 'B' Path -------------------- NumLunObjects: 2 RoundRobinIndex: 0 Path #1: LunPathDevice: present DevState: OPTIMAL RemoveState: 0x0 StartState: 0x1 PowerState: 0x0 Path #2: LunPathDevice: present DevState: OPTIMAL RemoveState: 0x0 StartState: 0x1 PowerState: 0x0 &#x2026;
- #30 Refresh multipath information in XenCenter If you notice that multipath &#x2013;ll shows you all the paths correctly and XenCenter shows you that some paths are not connected, you can refresh the information using:# /opt/xensource/sm/mpathcount.py
