Kraftwerk Uckermark – auf dem Weg in die Energiezukunft
Das Dokument beschreibt das Kraftwerk Uckermark und seine Rolle in der Energiewende Deutschlands, wobei der Fokus auf den Aspekten der erneuerbaren Energien (EE) Nutzung, der hybriden Kraftwerksplanung und dem Energienetzmanagement liegt. Es werden raum- und zeitaspektliche Herausforderungen sowie die Akzeptanz in der Bevölkerung angesprochen. Zudem wird auf die Infrastruktur für den Energietransport und die zukünftige Entwicklung des Kraftwerks eingegangen.
Kraftwerk Uckermark – auf dem Weg in die Energiezukunft
- 1. 1 Kraftwerk Uckermark Auf demWeg in die Energiezukunft
- 2.
- 3.
- 4.
- 5. 5 Kraftwerk Uckermark Auf demWeg in die Energiezukunft
- 6. Kraftwerk Uckermark 6 Was erwartetSie? 0) Kurzvorstellung Region Uckermark und ENERTRAG AG 1) EE-Nutzung - Raumaspekte 2) EE-Nutzung – Zeitaspekte 3) Kurzvorstellung Hybridkraftwerk Wittenhof 4) Ausblick Schwerpunkte der Darstellung: Windenergienutzung und Energiemanagement
- 7. Kraftwerk Uckermark 7 Was erwartetSie? 0) Kurzvorstellung Region Uckermark (und ENERTRAG AG) 1) EE-Nutzung - Raumaspekte 2) EE-Nutzung – Zeitaspekte 3) Kurzvorstellung Hybridkraftwerk Wittenhof 4) Ausblick
- 8.
- 9. Kraftwerk Uckermark 9 LK Uckermark Lage imLand Brandenburg zwischen Berlin und Stettin Fläche 3.080 km² Einwohner 121.326 Verwaltungssitz Prenzlau Regionale Planungsgemeinschaft Uckermark - Barnim Quellen: CORINE CLC2000, Wikipedia
- 10. Kraftwerk Uckermark 10 LK Uckermark Topographie Quellen:LuP 1994 Feldberger Seenlandschaft NP Unteres Odertal Schorfheide
- 11. Kraftwerk Uckermark 11 Uckermark -“Toscana des Nordens” Quellen: ENERTRAG AG
- 12. Kraftwerk Uckermark 12 Uckermark -“Toscana des Nordens” Quellen: ENERTRAG AG
- 13. Kraftwerk Uckermark 13 Uckermark -Wirtschaft Quellen: ENERTRAG AG
- 14. Kraftwerk Uckermark 14 Was erwartetSie? 0) Kurzvorstellung Region Uckermark 1) EE-Nutzung – Raumaspekte (+ ENERTRAG AG) 2) EE-Nutzung – Zeitaspekte 3) Kurzvorstellung Hybridkraftwerk Wittenhof 4) Ausblick
- 15. Kraftwerk Uckermark 15 EE-Nutzung –Raumaspekte • Energiepotenzial und –bedarf • Raumnutzungsansprüche und –potenzial • Infrastruktur für Energietransport Einschub: Kurzvorstellung ENERTRAG AG Einschub: Akzeptanz in der Bevölkerung
- 16. Kraftwerk Uckermark 16 Energiepotenzial und–bedarf Quellen: DWD, Janndo4 CC BY-SA 3.0 Wikimedia Commons Windleistungsdichte 80m ü.G. Einwohnerdichte
- 17. Kraftwerk Uckermark 17 Einschub: KurzvorstellungENERTRAG AG Quellen: ENERTRAG AG Gut Dauerthal
- 18. Kraftwerk Uckermark 18 Einschub: KurzvorstellungENERTRAG AG Quellen: ENERTRAG AG Gut Dauerthal, Haus 3 Gründung 2004 Vorläufer UET seit 1993 Niederlassungen DE und FR (PL) 16 Servicestationen Mitarbeiter ca. 450 selbst geplante (W)EA ca. 500
- 19. Kraftwerk Uckermark 19 Einschub: KurzvorstellungENERTRAG AG Quellen: ENERTRAG AG E126 7,5MW (Neuenfeld) Betätigungsfelder Windparks Planung und Errichtung
- 20. Kraftwerk Uckermark 20 Einschub: KurzvorstellungENERTRAG AG Quellen: ENERTRAG AG 7/24 - Leitwarte Dauerthal Betätigungsfelder Windparks Planung und Errichtung Energieanlagen Betriebsführung
- 21. Kraftwerk Uckermark 21 Einschub: KurzvorstellungENERTRAG AG Quellen: ENERTRAG AG ENERTRAG Service GmbH Betätigungsfelder Windparks Planung und Errichtung Energieanlagen Betriebsführung Service
- 22. Kraftwerk Uckermark 22 Einschub: KurzvorstellungENERTRAG AG Quellen: ENERTRAG AG Betriebsstätte Hauptsitz Betätigungsfelder Windparks Planung und Errichtung Energieanlagen Betriebsführung Service weitere “PowerTrade” WEA-Befeuerungssysteme u.a.
- 23. Kraftwerk Uckermark 23 Einschub: KurzvorstellungENERTRAG AG Quellen: ENERTRAG AG, Jörg Müller Betriebsstätte 1993 … … und heute
- 24. Kraftwerk Uckermark 24 Raumnutzungsansprüche und–potenzial EU Bundes- republik Deutschland Bundesland Länderplanung Planungsregion Regionalplanung Kommune (Gemeinde) Vorbereitender Bebauungsplan und Flächennutzungsplan Teil einer Kommune (Ortsteil) Bebauungsplan Raumordnungsprogramm Landesentwicklungsplan und Landschaftsprogramm Regionalplan und Landschaftsrahmenplan Bauleitpläne, Bebauungspläne Flächennutzungs-plan, Bebauungsplan Europäisches Raument- wicklungskonzept EUREK Aushandlung von Ansprüchen und Zuweisungen im demokratischen Gegenstromprinzip
- 25. Kraftwerk Uckermark 25 Raumnutzungsansprüche und–potenzial EU Bundes- republik Deutschland Bundesland Länderplanung Planungsregion Regionalplanung Kommune (Gemeinde) Vorbereitender Bebauungsplan und Flächennutzungsplan Teil einer Kommune (Ortsteil) Bebauungsplan Raumordnungsprogramm Landesentwicklungsplan und Landschaftsprogramm Regionalplan und Landschaftsrahmenplan Bauleitpläne, Bebauungspläne Flächennutzungs-plan, Bebauungsplan Europäisches Raument- wicklungskonzept EUREK Ausweisung von Windeignungsgebieten
- 26. Kraftwerk Uckermark 26 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss
- 27. Kraftwerk Uckermark 27 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss Nationalparke, NSG, Freiraumverbund
- 28. Kraftwerk Uckermark 28 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss Nationalparke, NSG, Freiraumverbund, Siedlungen, Siedlungspuffer
- 29. Kraftwerk Uckermark 29 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss Nationalparke, NSG, Freiraumverbund, Siedlungen, Siedlungspuffer Bruttofläche
- 30. Kraftwerk Uckermark 30 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss Nationalparke, NSG, Freiraumverbund, Siedlungen, Siedlungspuffer Bruttofläche Suchraumverfahren Abwägung Natura 2000 (SPA, FFH)
- 31. Kraftwerk Uckermark 31 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss Nationalparke, NSG, Freiraumverbund, Siedlungen, Siedlungspuffer Bruttofläche Suchraumverfahren Abwägung Natura 2000 (SPA, FFH), Landschaftsbild
- 32. Kraftwerk Uckermark 32 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss Nationalparke, NSG, Freiraumverbund, Siedlungen, Siedlungspuffer Bruttofläche Suchraumverfahren Abwägung Natura 2000 (SPA, FFH), Landschaftsbild, Artenschutz
- 33. Kraftwerk Uckermark 33 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung Ausschluss Nationalparke, NSG, Freiraumverbund, Siedlungen, Siedlungspuffer Bruttofläche Suchraumverfahren Abwägung Natura 2000 (SPA, FFH), Landschaftsbild, Artenschutz, Wald, Gewässer, und viele mehr …
- 34. Kraftwerk Uckermark 34 Raumnutzungsansprüche und–potenzial Suche nach Windeignungsgebieten Weißflächenkartierung: Ausschluss Nationalparke, NSG, Freiraumverbund, Siedlungen, Siedlungspuffer Bruttofläche Suchraumverfahren: Abwägung von Natura 2000 (SPA, FFH), Landschaftsbild, Artenschutz, Wald, Gewässer, und vielen mehr zwischen allen einzelnen Bruttoflächen führt zu WEG- Kulisse
- 35. Kraftwerk Uckermark 35 Raumnutzungsansprüche und–potenzial WEG LK Uckermark Bestand seit 2001 (2004)
- 36. Kraftwerk Uckermark 36 Raumnutzungsansprüche und–potenzial WEG LK Uckermark Bestand seit 2001 (2004) Planung Fortschreibung ~ 2016
- 37. Kraftwerk Uckermark 37 Raumnutzungsansprüche und–potenzial WEG LK Uckermark Bestand seit 2001 (2004) Planung Fortschreibung ~ 2016 WEG-Fortschreibungsprozess • sehr langwierig • rechtsunsicher • wenig flexibel Raumordnung nicht energetisch orientiert (!)
- 38. Kraftwerk Uckermark 38 Einschub: Akzeptanzin der Bevölkerung Quellen: stromreport.de

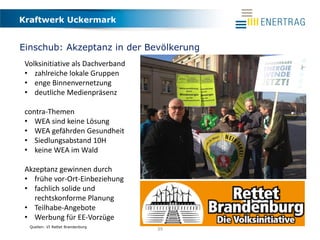

- 39. Kraftwerk Uckermark 39 Einschub: Akzeptanzin der Bevölkerung Quellen: VI Rettet Brandenburg Volksinitiative als Dachverband • zahlreiche lokale Gruppen • enge Binnenvernetzung • deutliche Medienpräsenz contra-Themen • WEA sind keine Lösung • WEA gefährden Gesundheit • Siedlungsabstand 10H • keine WEA im Wald Akzeptanz gewinnen durch • frühe vor-Ort-Einbeziehung • fachlich solide und rechtskonforme Planung • Teilhabe-Angebote • Werbung für EE-Vorzüge
- 40. Kraftwerk Uckermark 40 Infrastruktur fürEnergietransport WEG LK Uckermark Bestand seit 2001 (2004) Damalige Erkenntnis: Kapazität des vorhandenen 110kV-Verteilnetzes reicht nicht annähernd, um alle WEG zu erschließen – besonderer Engpass liegt im Osten
- 41. Kraftwerk Uckermark 41 Infrastruktur fürEnergietransport WEG Ost-Uckermark Bestand seit 2001 (2004) Damalige Erkenntnis: Kapazität des vorhandenen 110kV-Verteilnetzes reicht nicht annähernd, um alle WEG zu erschließen – besonderer Engpass liegt im Osten
- 42. Kraftwerk Uckermark 42 Infrastruktur fürEnergietransport WEG Ost-Uckermark Bestand seit 2001 (2004) Damalige Erkenntnis: Kapazität des vorhandenen 110kV-Verteilnetzes reicht nicht annähernd, um alle WEG zu erschließen – besonderer Engpass liegt im Osten Entschluss: ENERTRAG baut ein eigenes EE-Sammelnetz mit Verknüpfung zum 220kV-ÜN auf (!!!)
- 43. Kraftwerk Uckermark 43 Infrastruktur fürEnergietransport WEG Ost-Uckermark Bestand seit 2001 (2004) ENERTRAG Netz Uckermark und Umspannwerke
- 44. Kraftwerk Uckermark 44 Infrastruktur fürEnergietransport WEG Ost-Uckermark Bestand und Planung WEA Bestand 2014 Verknüpfungspunkt Bertikow • 250 MVA seit 12.03.2003 • 410 MVA seit 01.01.2009 • weiterer Ausbau geplant (Erschließung neuer WEG, Repowering)
- 45. Kraftwerk Uckermark 45 Was erwartetSie? 0) Kurzvorstellung Region Uckermark 1) EE-Nutzung – Raumaspekte (+ ENERTRAG AG) 2) EE-Nutzung – Zeitaspekte 3) Kurzvorstellung Hybridkraftwerk Wittenhof 4) Ausblick
- 46. Kraftwerk Uckermark 46 Energiemanagement inder Zeit Quelle: 50 Hertz Transmission GmbH Windenergie Biomasse ÜN 50 Hertz Transmission GmbH EE-Leistungseintrag Realsituation April 2015 WEA-Leistung • stark fluktuierend • extreme Spitzen • mehrtägige Flauten Biomasse-BHKW-Leistung • quasi-konstante Einspeisung (trotz speicherbarem Energieträgers)
- 47. Kraftwerk Uckermark 47 Energiemanagement inder Zeit Quelle: 50 Hertz Transmission GmbH Derzeit 3 Methoden bei der Windenergie in Deutschland: 1) Netzsicherheitsmanagement nach EEG • Wegregelung systemgefährdender Leistung durch Netzbetreiber • WEA-Betreiber wird für Null-Einspeisung entschädigt • ENERTRAG – betroffen sind viele Standorte (zunehmend) 2) Energiemanagement bei Direktvermarktung • Wegregelung preisschädlicher Leistung durch Stromhändler • WEA-Betreiber sollte für Null-Einspeisung entschädigt werden • ENERTRAG - “PowerTrade”-Dienstleistung (2,8 GW unter Vertrag) 3) bewahrendes Energiemanagement • zeitliche Verschiebung aktuell nicht benötigter Energiemengen zur späteren Nutzbarmachung • ENERTRAG – “Hybridkraftwerk”
- 48. Kraftwerk Uckermark 48 Was erwartetSie? 0) Kurzvorstellung Region Uckermark 1) EE-Nutzung – Raumaspekte (+ ENERTRAG AG) 2) EE-Nutzung – Zeitaspekte 3) Kurzvorstellung Hybridkraftwerk Wittenhof 4) Ausblick
- 49.
- 50.
- 51. Kraftwerk Uckermark 51 Hybridkraftwerk Wittenhof Grundidee “Überschüssigen”Windstrom aus Elektrizitätssystem auskoppeln und andern Nutzungsbereichen zuführen und/oder speichern Angedachte Nutzungsbereiche (Planungsphase) • H2-Mobilität (Treibstoff) • Fernwärmeversorgung • Rückverstromung in Bedarfsspitzen
- 52. Kraftwerk Uckermark 52 Hybridkraftwerk Wittenhof 2x 0,6 MWel 3 x 2,3 MW 0,6 MWel 42 Bar 3x100m³ 200 Bar PKW / Bus - 700/350 Bar
- 53. O2 EE-Netz 20kV Anlagendesign ElektrolyseHybridkraftwerk O2-Nutzung/ Atmosphäre DC HD-Kompressor ND-Kompressor Elektrolyseur Reinigungs-und Trocknungsanlage Gleichrichter H2-Nutzung AC Speichertank 53 Puffertank Gaswäscher Prozesswasser Kühlanlage/ HeizsystemRohwasser H2
- 54. Hybridkraftwerk – Komponenten 54 KraftwerkUckermark Gasreinigung und -trocknung Steuerung Kompressor 42 Bar Wärmetauscher Kompressor 200 Bar 3 Lagertanks 42 Bar
- 55. Kraftwerk Uckermark 55 Hybridkraftwerk Wittenhof Elektrolyseur atmosphärisch–alkalisch(28%) Pmax = 600 kW Betriebstemperatur 60 .. 70 °C Arbeitsbereich 1,2 .. 4,2 kA max. Stromgradient 70 A/s H2-Produktion 122 m³/h max.
- 56.
- 57.
- 58.
- 59. Kraftwerk Uckermark 59 Hybridkraftwerk Wittenhofaktuelle Nutzung Trocknung Holzhackschnitzel WINDGAS via ONTRAS - Netz
- 60. Kraftwerk Uckermark 60 Hybridkraftwerk Wittenhof 0,6MW Audi / ETOGAS Werlte Weiterentwicklung durch ENERTRAG-Ausgründung HyTec 3 x 2,0 MW Potenzial Kostensenkung: auf 20 .. 10% pro MW
- 61. Kraftwerk Uckermark 61 Was erwartetSie? 0) Kurzvorstellung Region Uckermark 1) EE-Nutzung – Raumaspekte (+ ENERTRAG AG) 2) EE-Nutzung – Zeitaspekte 3) Kurzvorstellung Hybridkraftwerk Wittenhof 4) Ausblick
- 62. Kraftwerk Uckermark 62 Ausbau KraftwerkUckermark WEG Ost-Uckermark Bestand und Planung WEA Bestand 2014 Verknüpfungspunkt Bertikow • 250 MVA seit 12.03.2003 • 410 MVA seit 01.01.2009 • weiterer Ausbau geplant (Erschließung neuer WEG, Repowering)
- 63. Kraftwerk Uckermark 63 Ausbau KraftwerkUckermark “große” Power2Gas-Lösung ENERTRAG-Netz OPAL-Erdgasleitung
- 64. Kraftwerk Uckermark 64 Kosten Elektrolyseure HybridkraftwerkWittenhof 0,6 MW Audi / ETOGAS Werlte Weiterentwicklung durch ENERTRAG-Ausgründung HyTec 3 x 2,0 MW Potenzial Kostensenkung: auf 20 .. 10% pro MW
- 65. Kraftwerk Uckermark 65 Aufgaben fürdie Politik (u.a.) • Raumordnungsgrundsätze EE-gerecht umgestalten • bessere Anreize für Energiespeicherung setzen • Rahmenbedingungen für EE-gerechte Energiehandelsmodelle schaffen (“negative Strompreise”)
- 66. Kraftwerk Uckermark 66 Vielen Dank… … und noch viel Spaß beim Ápero! ENERTRAG AG - Arbeitsgruppe Baurecht Deutschland – www.enertrag.com
