- 1. Architekt Walter Braun AR C H I T E K T Walter Braun Dipl. Ing. (FH) Technischer Vorstand der GAG-LU. (1989 - 2005) Dozent u.a. an der TU-Kaiserslautern (1995 - 2007) „Technik-Planung-Energie“ im GdW Gesamtverband der Wohnungs- und Immo- bilienwirtschaft Berlin, Brüssel (1990 – 2007) Referent der IEA (Internationale-Energie-Agentur Paris) MetropolSolar Rhein-Neckar e.V.

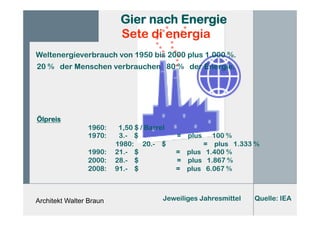

- 2. Architekt Walter Braun Giernach Energie Sete di energia Weltenergieverbrauch von 1950 bis 2000 plus 1.000 %. 20 % der Menschen verbrauchen 80 % der Energie. Ölpreis 1960: 1,50 $ / Barrel 1970: 3.- $ = plus 100 % 1980: 20.- $ = plus 1.333 % 1990: 21.- $ = plus 1.400 % 2000: 28.- $ = plus 1.867 % 2008: 91.- $ = plus 6.067 % Jeweiliges Jahresmittel Quelle: IEA
- 3. Architekt Walter Braun Energiepreiseexplodieren I prezzi dell‘ energia esplodono Netto-Einkommen stagnieren Jeweiliges Jahresmittel Quelle: IEA

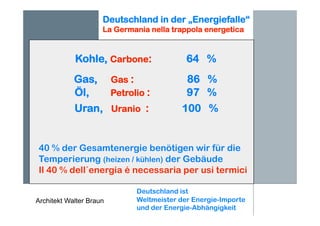

- 4. Architekt Walter Braun Deutschlandin der „Energiefalle“ La Germania nella trappola energetica Gas, Gas : 86 % Öl, Petrolio : 97 % Uran, Uranio : 100 % Kohle, Carbone: 64 % 40 % der Gesamtenergie benötigen wir für die Temperierung (heizen / kühlen) der Gebäude Il 40 % dell´energia é necessaria per usi termici Deutschland ist Weltmeister der Energie-Importe und der Energie-Abhängigkeit

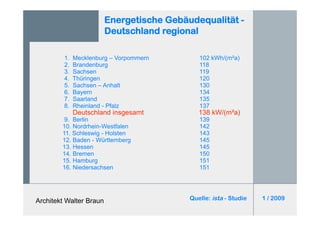

- 5. Architekt Walter Braun EnergetischeGebäudequalität - Deutschland regional 1. Mecklenburg – Vorpommern 102 kWh/(m²a) 2. Brandenburg 118 3. Sachsen 119 4. Thüringen 120 5. Sachsen – Anhalt 130 6. Bayern 134 7. Saarland 135 8. Rheinland - Pfalz 137 Deutschland insgesamt 138 kW/(m²a) 9. Berlin 139 10. Nordrhein-Westfalen 142 11. Schleswig - Holsten 143 12. Baden - Württemberg 145 13. Hessen 145 14. Bremen 150 15. Hamburg 151 16. Niedersachsen 151 Quelle: ista - Studie 1 / 2009

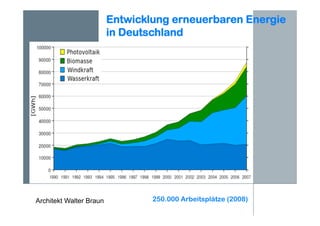

- 6. Architekt Walter Braun Entwicklungerneuerbaren Energie in Deutschland 250.000 Arbeitsplätze (2008)

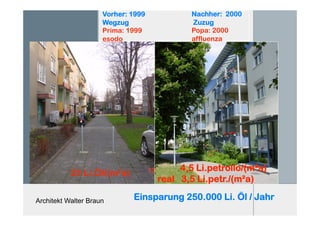

- 7. Architekt Walter Braun Nachher:2000 Zuzug Popa: 2000 affluenza Vorher: 1999 Wegzug Prima: 1999 esodo 23 Li.Öl/(m²a) 4,5 Li.petrollo/(m²a) real 3,5 Li.petr./(m²a) Einsparung 250.000 Li. Öl / Jahr
- 8. Architekt Walter Braun DieVision L´ideale „Energieneutrales Wohnen im Mietwohnungsbestand für breite Bevölkerungsschichten erschwinglich“ (Aug. 2003, Rohölpreis 28 $ / Barrel)

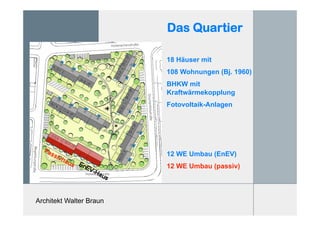

- 9. Architekt Walter Braun DasQuartier 18 Häuser mit 108 Wohnungen (Bj. 1960) BHKW mit Kraftwärmekopplung Fotovoltaik-Anlagen 12 WE Umbau (EnEV) 12 WE Umbau (passiv)

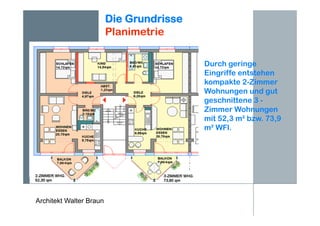

- 10. Architekt Walter Braun DieGrundrisse Planimetrie Durch geringe Eingriffe entstehen kompakte 2-Zimmer Wohnungen und gut geschnittene 3 - Zimmer Wohnungen mit 52,3 m² bzw. 73,9 m² WFl.

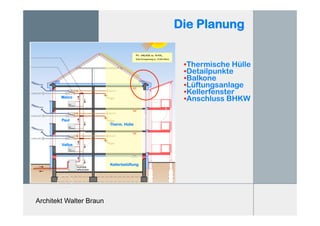

- 11. Architekt Walter Braun DiePlanung • Thermische Hülle • Detailpunkte • Balkone • Lüftungsanlage • Kellerfenster • Anschluss BHKWMaico Paul Vallox Therm. Hülle Kellerbelüftung

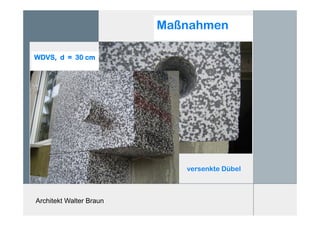

- 12. Architekt Walter Braun Maßnahmen WDVS,d = 30 cm versenkte Dübel

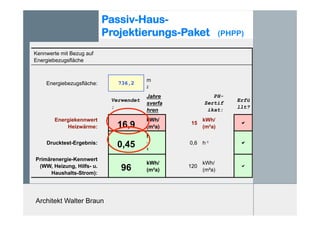

- 13. Architekt Walter Braun Passiv-Haus- Projektierungs-Paket(PHPP) Kennwerte mit Bezug auf Energiebezugsfläche Energiebezugsfläche: 736,2 m 2 Verwendet : Jahre sverfa hren PH- Zertif ikat: Erfü llt? Energiekennwert Heizwärme: 16,9 kWh/ (m²a) 15 kWh/ (m²a) a Drucktest-Ergebnis: 0,45 h - 1 0,6 h-1 a! Primärenergie-Kennwert (WW, Heizung, Hilfs- u. Haushalts-Strom): 96 kWh/ (m²a) 120 kWh/ (m²a) a

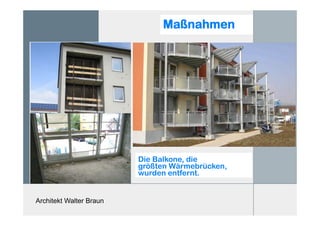

- 14. Architekt Walter Braun Maßnahmen DieBalkone, die größten Wärmebrücken, wurden entfernt.

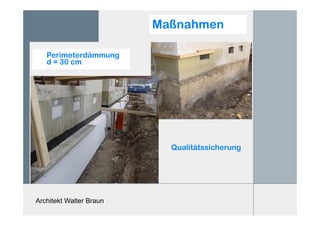

- 15. Architekt Walter Braun Maßnahmen Perimeterdämmung d= 30 cm Qualitätssicherung

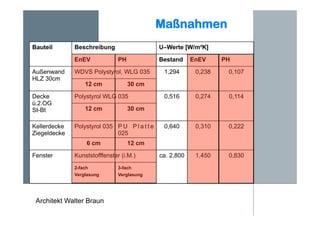

- 16. Architekt Walter Braun Maßnahmen BauteilBeschreibung U–Werte [W/m²K] EnEV PH Bestand EnEV PH Außenwand HLZ 30cm WDVS Polystyrol, WLG 035 1,294 0,238 0,107 12 cm 30 cm Decke ü.2.OG St-Bt Polystyrol WLG 035 0,516 0,274 0,114 12 cm 30 cm Kellerdecke Ziegeldecke Polystyrol 035 P U P l a t t e 025 0,640 0,310 0,222 6 cm 12 cm Fenster Kunststofffenster (i.M.) ca. 2,800 1,450 0,830 2-fach Verglasung 3-fach Verglasung

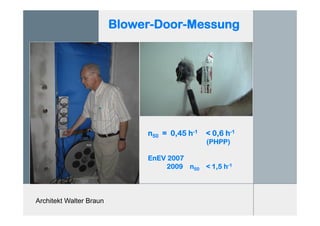

- 17. Architekt Walter Braun Blower-Door-Messung n50= 0,45 h-1 < 0,6 h-1 (PHPP) EnEV 2007 2009 n50 < 1,5 h-1

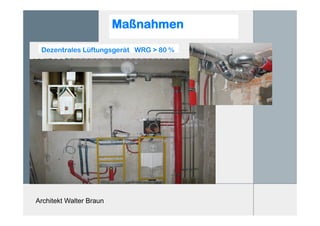

- 18. Architekt Walter Braun Maßnahmen DezentralesLüftungsgerät WRG > 80 %

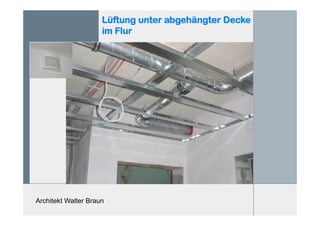

- 19. Architekt Walter Braun Lüftungunter abgehängter Decke im Flur

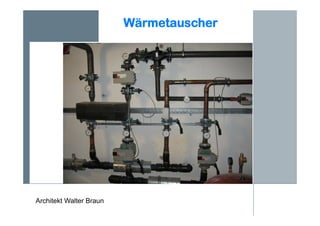

- 20. Architekt Walter Braun EinBad wie jedes andere Vallox – Wärmetauscher WRG > 80 %

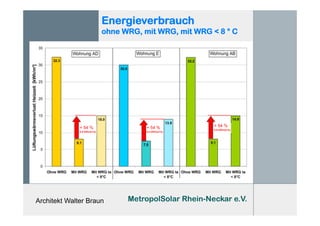

- 21. Architekt Walter Braun Energieverbrauch ohneWRG, mit WRG, mit WRG < 8 ° C MetropolSolar Rhein-Neckar e.V.
- 22. Architekt Walter Braun Wohnenin die Zeit nach dem Öl von 250 auf 14,3 kWh/(m²a) - 94 % ~ 20.000 Li. Öl pa. ~ 54 T CO² / Jahr Energie–Überschuss CO²-Diff. ca. 62 T /Jahr ca. 3.000 Li.Öl /Jahr 4 RAUGEO sonden PE-Xa a 100 m Tiefe ~ 20 KW Energieverbrauch

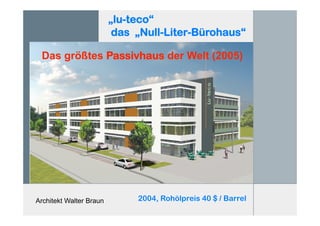

- 23. Architekt Walter Braun „lu-teco“ das„Null-Liter-Bürohaus“ Das größtes Passivhaus der Welt (2005) 2004, Rohölpreis 40 $ / Barrel

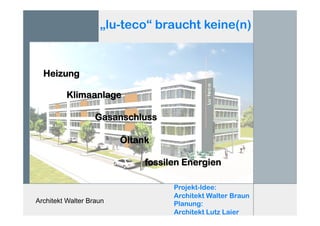

- 24. Architekt Walter Braun „lu-teco“braucht keine(n) Klimaanlage Gasanschluss Öltank fossilen Energien Heizung Projekt-Idee: Architekt Walter Braun Planung: Architekt Lutz Laier

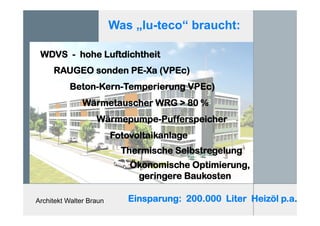

- 25. Architekt Walter Braun WDVS- hohe Luftdichtheit RAUGEO sonden PE-Xa (VPEc) Beton-Kern-Temperierung VPEc) Wärmetauscher WRG > 80 % Wärmepumpe-Pufferspeicher Fotovoltaikanlage Thermische Selbstregelung Ökonomische Optimierung, geringere Baukosten Was „lu-teco“ braucht: Einsparung: 200.000 Liter Heizöl p.a.

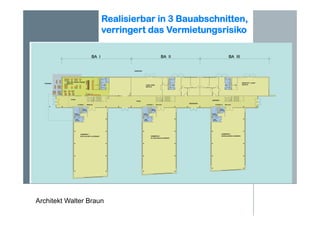

- 26. Architekt Walter Braun Realisierbarin 3 Bauabschnitten, verringert das Vermietungsrisiko
- 27.

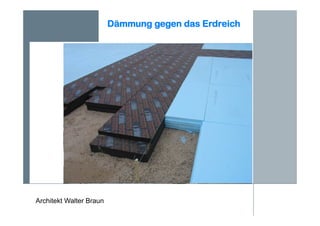

- 28. Architekt Walter Braun Dämmunggegen das Erdreich

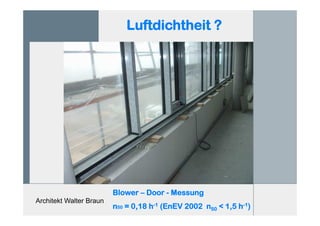

- 29. Architekt Walter Braun Luftdichtheit? Blower – Door - Messung n50 = 0,18 h-1 (EnEV 2002 n50 < 1,5 h-1)

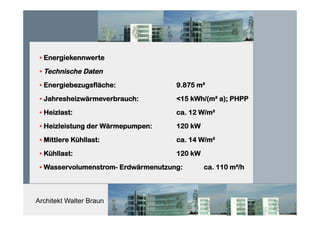

- 30. Architekt Walter Braun • Energiekennwerte • TechnischeDaten • Energiebezugsfläche: 9.875 m² • Jahresheizwärmeverbrauch: <15 kWh/(m² a); PHPP • Heizlast: ca. 12 W/m² • Heizleistung der Wärmepumpen: 120 kW • Mittlere Kühllast: ca. 14 W/m² • Kühllast: 120 kW • Wasservolumenstrom- Erdwärmenutzung: ca. 110 m³/h

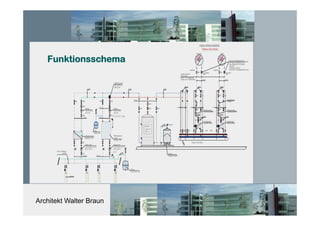

- 31.
- 32. Architekt Walter Braun Energieaus der Erde ist konservierte Sonne 39 Soden PE-Xa, je 95 m Tiefe 40 W/m = 3,8 KW/S = 148 KW

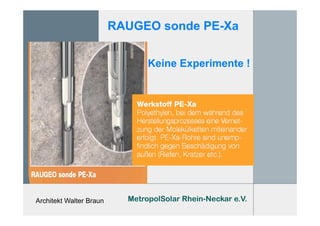

- 33. Architekt Walter Braun RAUGEOsonde PE-Xa Keine Experimente ! MetropolSolar Rhein-Neckar e.V.

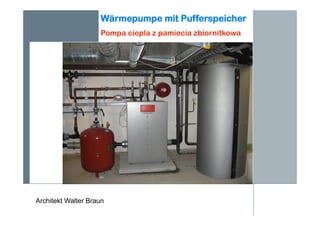

- 34. Architekt Walter Braun Wärmepumpemit Pufferspeicher Pompa ciepla z pamiecia zbiornitkowa
- 35.
- 36.
- 37.

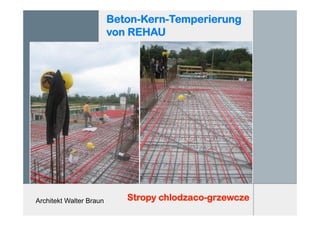

- 38. Architekt Walter Braun Beton-Kern-Temperierung vonREHAU Stropy chlodzaco-grzewcze

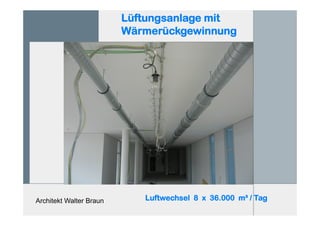

- 39. Architekt Walter Braun Lüftungsanlagemit Wärmerückgewinnung Luftwechsel 8 x 36.000 m³ / Tag 49 Wärmetauscher WRG > 80 %

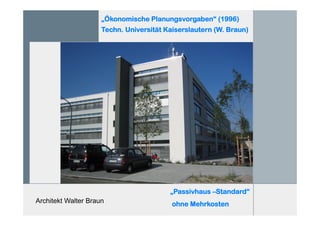

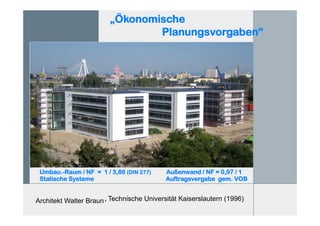

- 40. Architekt Walter Braun „ÖkonomischePlanungsvorgaben“ (1996) Techn. Universität Kaiserslautern (W. Braun) „Passivhaus –Standard“ ohne Mehrkosten
- 41. Architekt Walter Braun „Ökonomische Planungsvorgaben“ Umbau.-Raum/ NF = 1 / 3,86 (DIN 277) Außenwand / NF = 0,97 / 1 Statische Systeme Auftragsvergabe gem. VOB , Technische Universität Kaiserslautern (1996)
- 42. Architekt Walter Braun Innovationbringt Unternehmen an die Spitze Umweltpreis 2005 Rheinland-Pfalz EOR – Preis 2005 Rheinland-Pfalz Ökologia - Preis 2005 Deutschland Umweltpreis 2006 Baden-Württemberg Land der Ideen 2007 Deutschland Internationale Passivhaustagung 2005 / 06 / 07

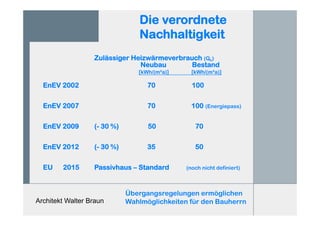

- 43. Architekt Walter Braun Dieverordnete Nachhaltigkeit Zulässiger Heizwärmeverbrauch (Qh) Neubau Bestand [kWh/(m²a)] [kWh/(m²a)] EnEV 2002 70 100 EnEV 2007 70 100 (Energiepass) EnEV 2009 (- 30 %) 50 70 EnEV 2012 (- 30 %) 35 50 EU 2015 Passivhaus – Standard (noch nicht definiert) Übergangsregelungen ermöglichen Wahlmöglichkeiten für den Bauherrn

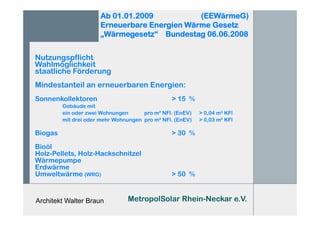

- 44. Architekt Walter Braun Ab01.01.2009 (EEWärmeG) Erneuerbare Energien Wärme Gesetz „Wärmegesetz“ Bundestag 06.06.2008 Nutzungspflicht Wahlmöglichkeit staatliche Förderung Mindestanteil an erneuerbaren Energien: Sonnenkollektoren > 15 % Gebäude mit ein oder zwei Wohnungen pro m² NFl. (EnEV) > 0,04 m² KFl mit drei oder mehr Wohnungen pro m² NFl. (EnEV) > 0,03 m² KFl Biogas > 30 % Bioöl Holz-Pellets, Holz-Hackschnitzel Wärmepumpe Erdwärme Umweltwärme (WRG) > 50 % MetropolSolar Rhein-Neckar e.V.

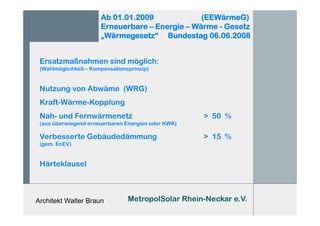

- 45. Architekt Walter Braun Ab01.01.2009 (EEWärmeG) Erneuerbare – Energie – Wärme - Gesetz „Wärmegesetz“ Bundestag 06.06.2008 Ersatzmaßnahmen sind möglich: (Wahlmöglichkeit – Kompensationsprinzip) Nutzung von Abwäme (WRG) Kraft-Wärme-Kopplung Nah- und Fernwärmenetz > 50 % (aus überwiegend erneuerbaren Energien oder KWK) Verbesserte Gebäudedämmung > 15 % (gem. EnEV) Härteklausel MetropolSolar Rhein-Neckar e.V.
- 46. Architekt Walter Braun „3-Liter-Einfamilienhaus“ohne Öl u. Gas Qh < 30 kWh/(m²a) = EnEV 2012 (– 20 %) U-wa = 0,15 W/(m²K) 30 cm Ziegel + 10 cm WLG 035 Alternativ: 6 cm WLG 022 U-fe = 1,0 0 W/(m²K) ohne Krypton U-da = 0,12 W/(m²K) 30 cm Zellulose (eingeblasen) 2 x 2 RAUGEO sonden PE-Xa, je 95 m, 24 KW Luftdichtheit n50 < 0,50 h-1 < EnEV = 1,5 h-1 Lüftungsanlage 300 m³/h, mit WRG > 76 %, Pufferspeicher 700 Li. WW 400 Li., Wärmepumpe - WG 1/4 Technologie der Zukunft: Mit Fotovoltaik-Anlage zum „Null-Energie-Haus“ (Hzg. WW. HH-Strom)

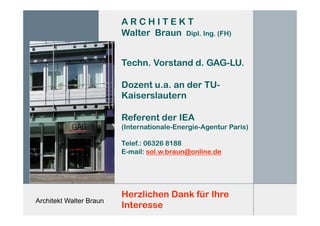

- 47. Architekt Walter Braun AR C H I T E K T Walter Braun Dipl. Ing. (FH) Techn. Vorstand d. GAG-LU. Dozent u.a. an der TU- Kaiserslautern Referent der IEA (Internationale-Energie-Agentur Paris) Telef.: 06326 8188 E-mail: sol.w.braun@online.de Herzlichen Dank für Ihre Interesse
