Zero Emission Terminal 3  Development of  Zero Emission Terminal 3  by a new generation of energy concept presented by
Purpose
Zero Emission Terminal 3,   airport Frankfurt am Main  by realization of a innovative building- and energy concept Ecology und economy added value By reduction and covering  of energy needs from Terminal 3 on the combination of well-established renewable energy sources to a flexible, modular energy system Acceptance and compliance by incorporating the goals and values of the public in relation to climate and environmental  protection
High innovation  in the development of aircraft coupled with constantly improved forms, the latest technology and materials Innovation Flughafenbau analog Flugzeugbau 1900 1950 2000 High Innovation Potentials in energy management of airports associated with the use of innovative, modular energy systems
Your added value
Mastermind-Position through the creation of a new building standards – Zero Emission a head start of technology by using a unique multi-module energy Gain in image through the use of an innovative energy concept Guaranty of safety by the combination of proven technologies to an energy system, developed in collaboration with renowned institutions and companies
Our philosophy
Ensuring sustainability   by the consideration of the entire airport in a meta-concept
Produce of added value   by branch and know-how transfer Pontial link by bringing together experts and institutions from different cultures and industries in interdisciplinary teams
Establish innovation through dialogue-oriented communication in interdisciplinary teams Developement of Innovations   through a process-oriented mindset

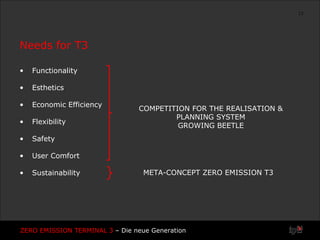

Development Terminal 3
[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],COMPETITION FOR THE REALISATION &  PLANNING SYSTEM GROWING BEETLE META-CONCEPT ZERO EMISSION T3
[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]
Expansion and optimization of system planning  Development through interdisciplinary teams  Establishment of  Projekt Round Table T3 Aim of Projekt Round Table T3 Development of a integrated meta-concept for the integration of energy efficiency in the planning system T3 as  an important aspect of sustainability
Participants on Projekt Round Table T3 ip-building Herr Georg von Nessler DS-Plan Dr. Michael Schwarz Prof. Christoph Mäckler Architekten Herr Prof. Christoph Mäckler Herr Michael Baumann TU Darmstadt Herr Prof. Manfred Hegger Frau  Andrea Georgi-Tomas FRAPORT AG Herr Sebastian Schulze Energiereferat Stadt Frankfurt Herr Ingo Therburg Herr Werner Neumann Terminal 3
Teilnehmer am Projekt Round Table T3 ip-building Herr Georg von Nessler Frau Ulrike Buchholz DS-Plan Dr. Michael Schwarz Prof. Christoph Mäckler Architekten Herr Prof. Christoph Mäckler Frau Claudia Gruchow TU Darmstadt Herr Prof. Manfred Hegger Frau  Andrea Georgi-Tomas FRAPORT AG Herr Sebastian Schulze Energiereferat Stadt Frankfurt Herr Ingo Therburg Herr Werner Neumann
[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]
Projekt Round Table Metakonzept Energieeffizienz Bildung von Satelliten Round Table Gebäudekonzept Technikkonzept Energiekonzept
Unsere Zielstellung
[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]
Das Team
IfaS  –  Institut für angewandtes Stoffstrommanagement, Trier HTWK – Hochschule für Technik, Wirtschaft und Kultur, Leipzig University of Applied Sciences, Frankfurt Energiereferat der Stadt Frankfurt IP-Building, Frankfurt
m-g-h Fraunhofer Institut für Bauphysik,  Stuttgart  Beton Marketing Süd  m-g-h Ingenieure+Architekten, Stuttgart Leonhardt, Andrä & Partner, Stuttgart Alwitra, Trier BBT Thermotechnik GmbH, Wernau

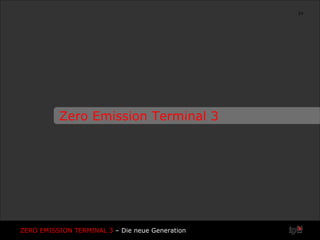

Zero Emission Terminal 3

Entwicklung Energiekonzept
Das modulare Energie-System Die Energie-Module Das regenerative Energie-System  (Variante)
Innovationen aus F & E

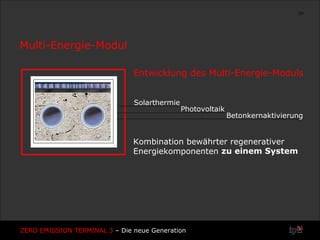

Entwicklung des Multi-Energie-Moduls Kombination bewährter regenerativer Energiekomponenten zu einem System Multi-Energie-Modul Solarthermie Betonkernaktivierung Photovoltaik
Der Aufbau des Daches mit Multi-Energie-Modulen Schnitt Multi-Energie-Modul + Wärmedämmung + Massive Platte Multi-Energie-Modul + Wärmedämmung + Massive Platte Schema:
Das Multi-Energie-Modul Herstellung im Fertigteilwerk Lieferung auf die Baustelle Montage auf dem Gebäude Schnelle Herstellung In Betrieb Just-In-Time Lieferung Einfache Montage
Das Multi-Energie-Modul
Energie-Systeme im Vergleich: Konventionell vs. Innovativ Module konventionell innovativ Meist Vor Ort Montage Vor Ort Montage Vorgefertigt im Werk Vor Ort Montage Hoher Vorfertigungsgrad Vorgefertigt im Werk Das Prinzip Vor Ort Montage Vor Ort Montage integriert integriert integriert integriert Gesamt durch das Multi-Energie-Modul gemäß System-planung T 3
13.000.000 Euro 1.400.000 Euro 4.600.000 Euro 11.000.000 Euro 300.000 Euro 5.700.000 Euro 1.400.000 Euro 4.600.000 Euro Energie-Systeme im Vergleich: Konventionell vs. Innovativ Module 23.000.000 Euro 19.000.000 Euro Die Kosten  – Bezogen auf Check-In Halle + Pier I und H – 55.000 m² Gesamt konventionell innovativ durch das Multi-Energie-Modul gemäß System-planung T 3 - 17 %
Umsetzung am Terminal 3

Zur Verfügung stehende Flächen Check-In Halle: 29.000 m² Pier I und H: 26.500 m² Gesamt: 55.500 m²

Wirtschaftlichkeit Energiekonzept
13.000.000 Euro 6.000.000 Euro 12.000.000 Euro in Kosten Biogas- und Pflanzenölanlage enthalten Multi-Energie-Modul Biogasanlage + BHKW Pflanzenöl + BHKW Kraftwärmekopplung durch BHKW Energie-System Module Kosten Energie-System Die Kosten – Das Energie-System 1/2 Sorptions-Kälteanlage 15.000.000 Euro
Passive Kühlung (Luft) Wärmepumpe Wärme-/ Kältespeicher Energie-System Module Die Kosten – Das Energie-System 2/2 optional/ zusätzlich Kosten Energie-System 5.000.000 Euro optional/ zusätzlich Erdkollektoren Gesamtkosten Energie-System optional/ zusätzlich 51.000.000 Euro optional/ zusätzlich Wärme-/ Kältetauscher
10.000.000 €/ a Energie-System Innovativ Bedarf Terminal 3 Die Rentabilität – Energie-System Strom Wärme Kälte Co2 90.000 MWh/a 20.000 MWh/a 50.000 MWh/a 110.000 Tonnen/a 63.000 MWh/a =  70 % 20.000 MWh/a = 100 % 46.000 MWh/a = 80 % 0 Tonnen/a Ergebnis Energie-System Betr.ko 20.000.000 €/ a 0 kWh/m² a Primär 1.250 kWh/m² a - 50 % - 100 % - 100 %
Projekt Round Table Metakonzept Energieeffizienz Bildung von Satelliten Round Table Gebäudekonzept Technikkonzept Energiekonzept
Zero Emission Terminal 3  Sind wir nicht verpflichtet, diese Vision Realität werden zu lassen? Vielen Dank für Ihre Aufmerksamkeit. PRT Manager : Georg von Nessler Phone : + 49 69 1753  689-11 [email_address]   www.IP-Building.de m-g-h
