Presentation dirk volkmann santo domingo 28.11.17 v2
Das Dokument behandelt die dezentrale Energieproduktion aus erneuerbaren Quellen in der Dominikanischen Republik, insbesondere durch hybride Technologien wie PV-Diesel-Anlagen und Windkraft. Es erörtert die Anwendung und Vorteile hybrider Systeme, darunter Kostensenkung, CO2-Reduktion und Energieunabhängigkeit. Zudem werden verschiedene Energiespeichertechnologien beschrieben, die zur Balance zwischen Energieproduktion und -nachfrage beitragen.
Presentation dirk volkmann santo domingo 28.11.17 v2
- 1. decentralized energy productionfrom renewables in the Dominican Republic Dirk Volkmann Nov 28th, 2017 Santo Domingo

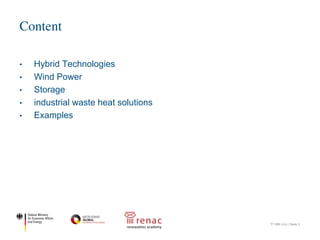

- 2. • Hybrid Technologies •Wind Power • Storage • industrial waste heat solutions • Examples Content TT.MM.JJJJ | Seite 2
- 3.

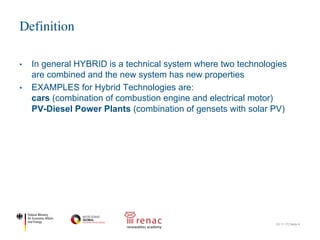

- 4. • In generalHYBRID is a technical system where two technologies are combined and the new system has new properties • EXAMPLES for Hybrid Technologies are: cars (combination of combustion engine and electrical motor) PV-Diesel Power Plants (combination of gensets with solar PV) Definition 22.11.17| Seite 4

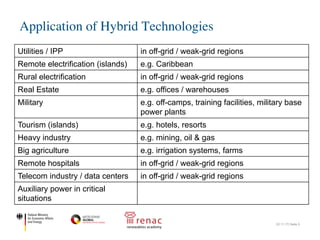

- 5. Application of HybridTechnologies 22.11.17| Seite 5 Utilities / IPP in off-grid / weak-grid regions Remote electrification (islands) e.g. Caribbean Rural electrification in off-grid / weak-grid regions Real Estate e.g. offices / warehouses Military e.g. off-camps, training facilities, military base power plants Tourism (islands) e.g. hotels, resorts Heavy industry e.g. mining, oil & gas Big agriculture e.g. irrigation systems, farms Remote hospitals in off-grid / weak-grid regions Telecom industry / data centers in off-grid / weak-grid regions Auxiliary power in critical situations

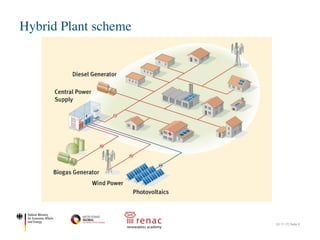

- 6.

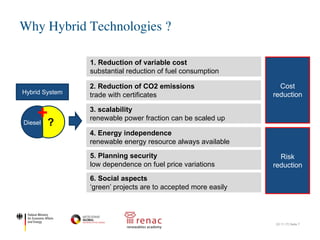

- 7. Why Hybrid Technologies? 22.11.17| Seite 7 Hybrid System Diesel ? + 1. Reduction of variable cost substantial reduction of fuel consumption 2. Reduction of CO2 emissions trade with certificates 3. scalability renewable power fraction can be scaled up 4. Energy independence renewable energy resource always available 5. Planning security low dependence on fuel price variations 6. Social aspects ‘green’ projects are to accepted more easily Cost reduction Risk reduction

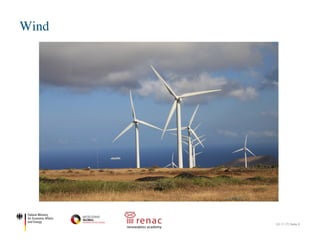

- 8.

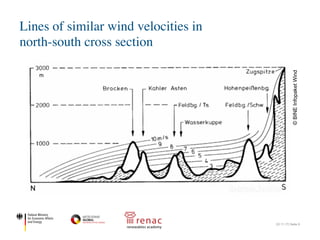

- 9. Lines of similarwind velocities in north-south cross section 22.11.17| Seite 9 lines of similar wind velocities in north-south cross section ©BINEInfopaketWind

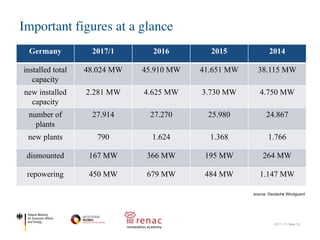

- 10. Important figures ata glance 22.11.17| Seite 10 Germany 2017/1 2016 2015 2014 installed total capacity 48.024 MW 45.910 MW 41.651 MW 38.115 MW new installed capacity 2.281 MW 4.625 MW 3.730 MW 4.750 MW number of plants 27.914 27.270 25.980 24.867 new plants 790 1.624 1.368 1.766 dismounted 167 MW 366 MW 195 MW 264 MW repowering 450 MW 679 MW 484 MW 1.147 MW source: Deutsche Windguard

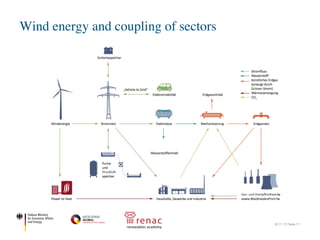

- 11. Wind energy andcoupling of sectors 22.11.17| Seite 11

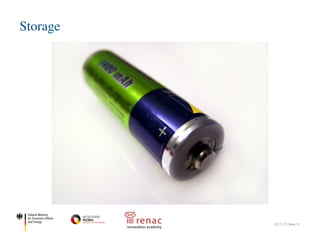

- 12.

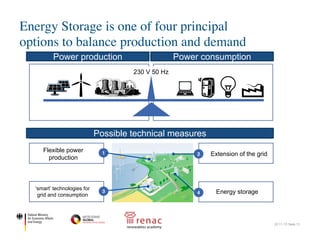

- 13. Seite 2RWE AG,Dr. Jens Kanacher 08.10.2014 Energiespeicherung ist eine von vier prinzipiellen Optionen zum Ausgleich von Erzeugung und Nachfrage Stromerzeugung Stromverbrauch 230 V 50 Hz Ausbau der Stromnetze21Flexible Stromerzeugung mögliche technische Maßnahmen Speicherung von Energie4 „Smarte“ Technologien für Netz und Verbrauch 3 Energy Storage is one of four principal options to balance production and demand 22.11.17| Seite 13 Power production Power consumption Possible technical measures Flexible power production ‘smart’ technologies for grid and consumption Extension of the grid Energy storage

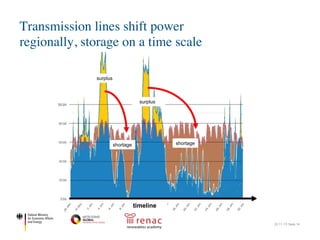

- 14. Transmission lines shiftpower regionally, storage on a time scale 22.11.17| Seite 14 timeline shortageshortage surplus surplus

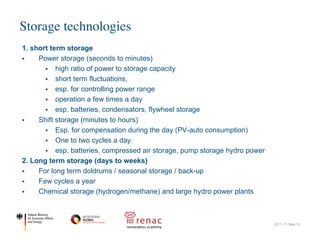

- 15. Storage technologies 22.11.17| Seite15 1. short term storage § Power storage (seconds to minutes) § high ratio of power to storage capacity § short term fluctuations, § esp. for controlling power range § operation a few times a day § esp. batteries, condensators, flywheel storage § Shift storage (minutes to hours) § Esp. for compensation during the day (PV-auto consumption) § One to two cycles a day § esp. batteries, compressed air storage, pump storage hydro power 2. Long term storage (days to weeks) § For long term doldrums / seasonal storage / back-up § Few cycles a year § Chemical storage (hydrogen/methane) and large hydro power plants

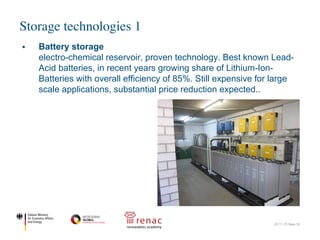

- 16. Storage technologies 1 22.11.17|Seite 16 § Battery storage electro-chemical reservoir, proven technology. Best known Lead- Acid batteries, in recent years growing share of Lithium-Ion- Batteries with overall efficiency of 85%. Still expensive for large scale applications, substantial price reduction expected..

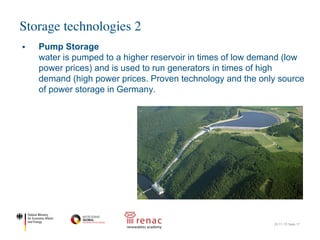

- 17. Storage technologies 2 22.11.17|Seite 17 § Pump Storage water is pumped to a higher reservoir in times of low demand (low power prices) and is used to run generators in times of high demand (high power prices. Proven technology and the only source of power storage in Germany.

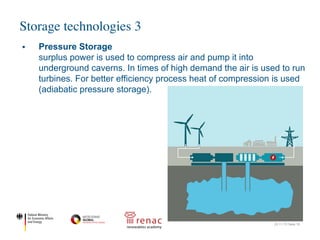

- 18. Storage technologies 3 22.11.17|Seite 18 § Pressure Storage surplus power is used to compress air and pump it into underground caverns. In times of high demand the air is used to run turbines. For better efficiency process heat of compression is used (adiabatic pressure storage).

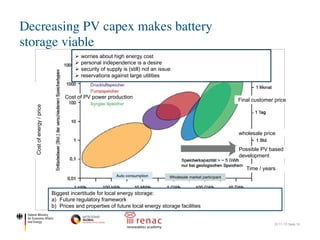

- 19. Decreasing PV capexmakes battery storage viable 22.11.17| Seite 19 .de heutzutage Energiespeicherung in der Größenord- nung von mehr als 100 TWh realisiert. Beispielsweise sind geologisch 22*109 Nm³ Gasspeicher (BGR 2012) etabliert, gefüllt mit Methan entspricht das einer Energie von 200 TWh. Um das fluktuierende Energie- Abbildung 1 heroptionen im Vergleich difiziert nach pecht 2011) gespeicherte Überschusswärme wird in der Heiz- periode bei hoher Wärmenachfrage genutzt. Die Aquiferspeicher für Wärme und Kälte an den Parla- mentsbauten in Berlin sind seit 2000 in Betrieb (Kranz und Frick 2013). Im Mittel wurden 70% der einge- Ø worries about high energy cost Ø personal independence is a desire Ø security of supply is (still) not an issue Ø reservations against large utilities Cost of PV power production Final customer price Costofenergy/price wholesale price Possible PV based development Time / years Wholesale market participantAuto consumption Biggest incertitude for local energy storage: a) Future regulatory framework b) Prices and properties of future local energy storage facilities

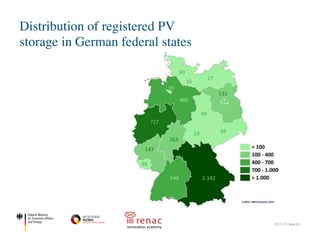

- 20. Distribution of registeredPV storage in German federal states 22.11.17| Seite 20

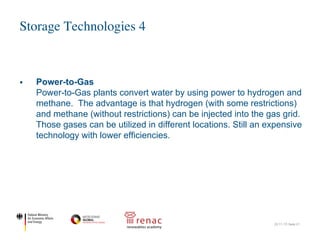

- 21. Storage Technologies 4 22.11.17|Seite 21 § Power-to-Gas Power-to-Gas plants convert water by using power to hydrogen and methane. The advantage is that hydrogen (with some restrictions) and methane (without restrictions) can be injected into the gas grid. Those gases can be utilized in different locations. Still an expensive technology with lower efficiencies.

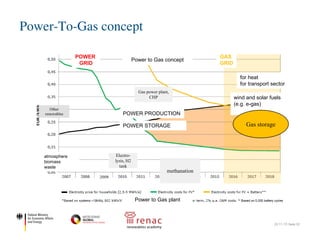

- 22. Power-To-Gas concept 22.11.17| Seite22 6 Source: GTAI Power to Gas concept POWER GRID GAS GRID for heat for transport sector wind and solar fuels (e.g. e-gas) Gas storage methanation Power to Gas plant Electro- lysis, H2 tank Other renewables Gas power plant, CHP atmosphere biomass waste POWER PRODUCTION POWER STORAGE

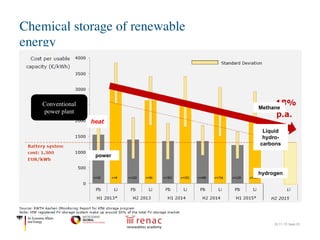

- 23. Chemical storage ofrenewable energy 22.11.17| Seite 23 8 Source: GTAI Conventional power plant heat power Methane Liquid hydro- carbons hydrogen

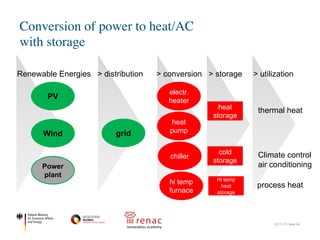

- 24. Conversion of powerto heat/AC with storage 22.11.17| Seite 24 Renewable Energies > distribution > conversion > storage > utilization PV Wind Power plant grid electr. heater heat pump chiller hi temp furnace heat storage cold storage Hi temp heat storage thermal heat Climate control air conditioning process heat

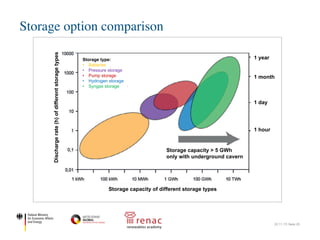

- 25. Storage option comparison 22.11.17|Seite 25 sind geologisch 22*109 Nm³ Gasspeicher (BGR 2012) etabliert, gefüllt mit Methan entspricht das einer Energie von 200 TWh. Um das fluktuierende Energie- Abbildung 1 heroptionen m Vergleich ifiziert nach pecht 2011) Aquiferspeicher für Wärme und Kälte an den Parla- mentsbauten in Berlin sind seit 2000 in Betrieb (Kranz und Frick 2013). Im Mittel wurden 70% der einge- Storage type: • Batteries • Pressure storage • Pump storage • Hydrogen storage • Syngas storage Dischargerate(h)ofdifferentstoragetypes Storage capacity of different storage types Storage capacity > 5 GWh only with underground cavern 1 year 1 month 1 day 1 hour

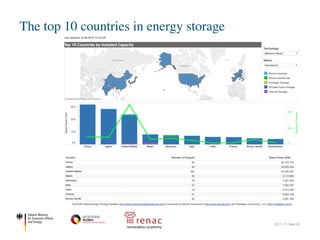

- 26. The top 10countries in energy storage 22.11.17| Seite 26

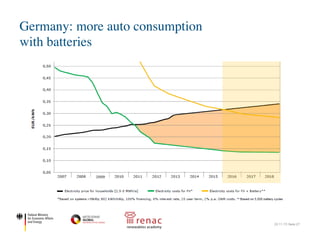

- 27. Germany: more autoconsumption with batteries 22.11.17| Seite 27 6 Source: GTAI
- 28. The cost ofLi-systems decreased by 18% p.a. btw. 2013 and 2015 22.11.17| Seite 28 8 Source: GTAI

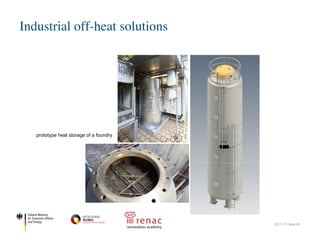

- 29. Industrial off-heat solutions 22.11.17|Seite 29 Feststoffschüttung und Temperatursensorik nach der Befüllung des Versuchsspeichers. © ZAE Bayern Hochtemperatur-Wärmespeicher Die Außenansicht des Pilotspeichers mit dem Teststand © ZAE Bayern Gießerei nutzt Abwärme des Schmelzofens Forscher des ZAE Bayern entwickeln gemeinsam mit Industr ein kostengünstiges Energiespeichersystem für industrielle A soll die Nutzung von diskontinuierlich anfallender Abwärme fü ermöglichen, bei denen dies aus wirtschaftlichen Gründen b gemacht wird. Jetzt hat die Umsetzungsphase begonnen. Im 2018 wollen die Wissenschaftler eine Demonstrationsanlage nehmen. Sie soll die Abwärme eines Gießerei-Schmelzofens Metallindustrie als Prozess- oder Heizwärme bereitstellen. Energieintensive Industriebetriebe, wie zum Beispiel Gießere Zementwerke, können ihren Energieverbrauch erheblich sen ihre Abwärme als Prozess- oder Heizwärme weiter verwerten ist es insbesondere bei diskontinuierlich anfallender Abwärm von 100 °C oft schwierig, wirtschaftliche Anwendungen zu re Dies liegt an den hohen Investitionskosten für Hochtemperatur-Wärmespeicher bei derzeit vergleichsweise Energiekosten für Gas und Strom. Wenn der typische Anlage niedrige Zyklenzahl von Be- und Entladung des Speichers er wirtschaftlicher Betrieb kaum zu erreichen. Gemeinsam mit der Gießerei Heunisch und dem Anlagenbau entwickeln die Forscher des ZAE Bayern ein möglichst preisw System zur Abwärmenutzung. Es besteht aus einem Wärme Temperaturen bis 300 °C, einer Absorptionswärme- bzw. -kä zur Transformation der Wärme auf Nutztemperatur und ein übergeordnetes Energiemanagementsystem. Als Demonstra soll das System die Abwärme eines Gießerei-Schmelzofens Die Außenansicht des Pilotspeichers mit dem Teststand © ZAE Bayern Metallindustrie als Proze Energieintensive Industri Zementwerke, können ih ihre Abwärme als Prozes ist es insbesondere bei d von 100 °C oft schwierig, Dies liegt an den hohen I Hochtemperatur-Wärmes Energiekosten für Gas un niedrige Zyklenzahl von B wirtschaftlicher Betrieb k Gemeinsam mit der Gieß entwickeln die Forscher d System zur Abwärmenut Temperaturen bis 300 °C zur Transformation der W übergeordnetes Energiem soll das System die Abwä speichern und während d bereitstellen. Kernkomponente ist ein H Designmodell des Speichers © ZAE Bayern Kernkomponente ist ein H Zweistoffspeicher ausgef aus Gestein im Direktkon Der drucklos betriebene S werden als beispielsweis Im Projektverlauf wurden Gesteinsarten untersucht das Speicherkonzept im L Volumen von ca. 670 Lite Entladeleistungen von bis hoher Effizienz. Dies übe Um Prozesskälte sowie von Heizwärme bereitstellen zu können, Feststoffschüttung und Temperatursensorik nach der Befüllung des Versuchsspeichers. © ZAE Bayern Hochtemperatur-Wärmespeicher 14.09.2017 prototype heat storage of a foundry

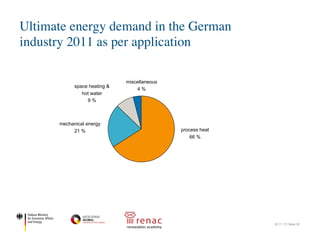

- 30. Ultimate energy demandin the German industry 2011 as per application 22.11.17| Seite 30 Auf den Industriesektor entfallen rund 30 % des Endenergiebedarfs der Bundesrepu- blik Deutschland. Rund drei Viertel davon werden zur Bereitstellung von Raumwär- me, Warmwasser oder als Prozesswärme, z. B. zur Dampferzeugung, zur Erwärmung von Einsatzstoffen und Materialien oder für Trocknungs- und Reinigungsprozesse eingesetzt (Abbildung 1). Der überwiegende Teil der verwendeten Energie verlässt die Einsatzbereiche in Form diffuser oder gebündelter Abwärme. Auch in Prozessen und Anwendungen, in denen kein Wärmebedarf besteht und in denen eine Wärme- entwicklung unerwünscht ist, fällt durch Reibung, Umwandlungsverluste oder ther- modynamische Gegebenheiten vielfach Abwärme an. Die Freisetzung teilweise erheblicher Abwärmemengen ist aus physikalischen, techni- schen oder wirtschaftlichen Gründen oft nicht vermeidbar. Eine Möglichkeit, um von Abwärme dennoch zu profitieren, besteht in der industriellen Abwärmenutzung. Obwohl im Verlauf des 20. Jahrhunderts das Interesse an der Abwärmenutzung mehrfach stark gestiegen ist (vgl. Bergmeier 2003), geht nur etwa ein Zehntel (9 %) der deutschen Industrieunternehmen davon aus, dass sie ihre Potenziale zur Nutzung von Bewegungs- und Prozessenergie vollständig ausschöpfen (vgl. Schröter et al. 2009). Prozesswärme 66% Mechanische Energie 21% Raumwärme & Warmwasser 9% Sonstige 4% Abwärme fällt in zahlreichen Industrieprozessen an. Abbildung 1: Endenergiebedarf der deutschen Industrie in 2011 nach Anwendungen (nach Rohde 2012 process heat 66 % mechanical energy 21 % space heating & hot water 9 % miscellaneous 4 %

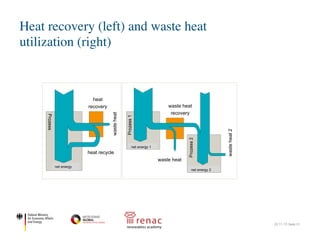

- 31. Heat recovery (left)and waste heat utilization (right) 22.11.17| Seite 31 2.3 Einflussfaktoren auf die Nutzbarkeit von Abwärme Ob ein Wärmestrom letztlich sinnvoll genutzt werden kann hängt von zahlreichen Einflussfaktoren ab. Dazu zählen (vgl. z. B. auch U.S. DOE 2008; Schaefer 1995): Abwärmemenge: Die Abwärmemenge ist ein Maß für den Wärmeinhalt eines Abwärmestroms. Sie beschreibt also, wieviel Wärme mit einem Wär- ildung 2: rmerück- ng (links) bwärme- g (rechts) hnung an er 1994)2 ertbarkeit Abwärme ängt von hlreichen toren ab. net energy heat recovery wasteheat heat recycle wasteheat2 waste heat recovery waste heat net energy 2 net energy 1

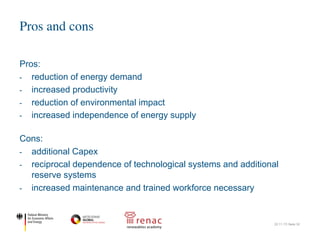

- 32. Pros: - reduction ofenergy demand - increased productivity - reduction of environmental impact - increased independence of energy supply Cons: - additional Capex - reciprocal dependence of technological systems and additional reserve systems - increased maintenance and trained workforce necessary Pros and cons 22.11.17| Seite 32

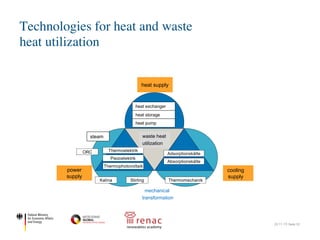

- 33. Technologies for heatand waste heat utilization 22.11.17| Seite 33 3 Technologien zur Nutzung industrieller Abwärme Abwärme kann zur Wärmebereitstellung für thermische Prozesse oder zur Bereitstel- lung von Strom oder Kälte genutzt werden. Bei der Strom- und Kältebereitstellung sind zwei Möglichkeiten gegeben: Entweder wird Abwärme unmittelbar umgewan- delt oder es wird über eine Zwischenstufe zunächst mechanische Energie erzeugt, die dann einen elektrischen Generator oder eine Kältemaschine antreibt (Abbildung 3).3 Im Folgenden werden die jeweiligen Technologien eingehender dargestellt. 3.1 Technologien zur thermischen Nutzung von Abwärme Wesentliche Komponenten zur thermischen Nutzung von Abwärme sind Wärmetau- scher, Wärmespeicher und Wärmepumpen. Kälte- bereitstellung Strom- bereitstellung Wärme- bereitstellung Abwärme- nutzung Dampf StirlingKalina ORC Piezoelektrik Thermoelektrik Wärmetauscher Wärmepumpen Wärmespeicher Adsorptionskälte Absorptionskälte Thermomechanik Mechanische Umwandlung Thermophotovoltaik Abwärme kann thermisch genutzt oder in Strom oder älte umgewandelt werden. Abbildung 3: Technologien zur Nutzung von Abwärme heat supply power supply cooling supply heat exchanger heat storage heat pump steam mechanical transformation waste heat utilization
- 34.

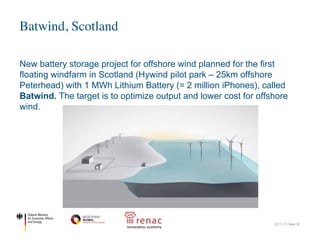

- 35. New battery storageproject for offshore wind planned for the first floating windfarm in Scotland (Hywind pilot park – 25km offshore Peterhead) with 1 MWh Lithium Battery (= 2 million iPhones), called Batwind. The target is to optimize output and lower cost for offshore wind. Batwind, Scotland 22.11.17| Seite 35 Statoil launches Batwind: Battery storage for offshore wind energy March 21, 2016 By PennEnergy Editorial Staff Source: Statoil A new battery storage solution for offshore wind energy will be piloted in the world’s first floating wind fa park off the coast of Peterhead in Aberdeenshire, Scotland. Batwind will be developed in co-operation with Scottish universities and suppliers, under a new Mem

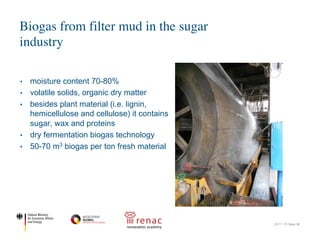

- 36. • moisture content70-80% • volatile solids, organic dry matter • besides plant material (i.e. lignin, hemicellulose and cellulose) it contains sugar, wax and proteins • dry fermentation biogas technology • 50-70 m3 biogas per ton fresh material Biogas from filter mud in the sugar industry 22.11.17| Seite 36 Moisture content 70% to 80% Ash according to practise and agriculture Volatile solids, organic dry matter Flocculants, lime according to processing Besides plant material (lignin, hemicellulose and cellulose) it contains sugar, wax, proteins Limited literature available, for example • Protein 5% to 15% DM • Sugars 5% to 15% DM • Fibres 12% to 20% DM • Ash 9% to 20% DM a 12

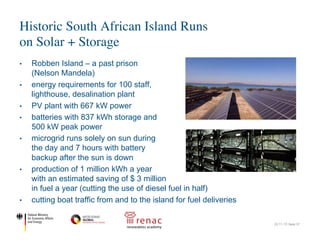

- 37. • Robben Island– a past prison (Nelson Mandela) • energy requirements for 100 staff, lighthouse, desalination plant • PV plant with 667 kW power • batteries with 837 kWh storage and 500 kW peak power • microgrid runs solely on sun during the day and 7 hours with battery backup after the sun is down • production of 1 million kWh a year with an estimated saving of $ 3 million in fuel a year (cutting the use of diesel fuel in half) • cutting boat traffic from and to the island for fuel deliveries Historic South African Island Runs on Solar + Storage 22.11.17| Seite 37 Historic South African Island Runs on Solar+Storage - Solar Novus Today Nano Micro Quan 13.4% Disor New Time Cells Illumi Perm Wash for W Solar Semi Sung Solar Subs Perov Aeros Direc Bismu cells Solar Mono CPV Micro Solar Re Solar w Sola günstig Designing and constructing the microgrid The Department of Tourism’s EPC partner, SOLA Future Energy, which designed and constructed the solar and lithium ion storage microgrid using 1960 Canadian Solar (CS6U-340M) high-efficiency PV modules mounted on fixed-tilt racking, providing a total of 666.4 kW power. The battery bank is made up of 2420 battery cells, capable of storing 837 kWh worth of electricity and supplying 500 kW worth of peak power. The microgrid has ABB Ability remote monitoring capability that enables the system to be monitored and operated from Cape Town, 9 kilometers away. The microgrid runs solely on the sun during the day, and with battery backup, can operate for up to 7 hours after the sun goes down. The system will produce about 1 million kWh of electricity annually, cutting the cost and use of diesel fuel in half, saving an estimated 4 million rand (about $3 million US) annually. A win for the island's inhabitants In addition to the historic sites on Robben Island, it is also Historic South African Island Runs on Solar+Storage - Solar Novus Today Nan Mic Qua 13.4 Dis New Tim Cel Illum Per Wa for Sol Sem Sun Sol Sub Per Aer Dire Bism cell Sol Mon CPV Mic Solar R Sol So güns Designing and constructing the microgrid The Department of Tourism’s EPC partner, SOLA Future Energy, which designed and constructed the solar and lithium ion storage microgrid using 1960 Canadian Solar (CS6U-340M) high-efficiency PV modules mounted on fixed-tilt racking, providing a total of 666.4 kW power. The battery bank is made up of 2420 battery cells, capable of storing 837 kWh worth of electricity and supplying 500 kW worth of peak power. The microgrid has ABB Ability remote monitoring capability that enables the system to be monitored and operated from Cape Town, 9 kilometers away. The microgrid runs solely on the sun during the day, and with battery backup, can operate for up to 7 hours after the sun goes down. The system will produce about 1 million kWh of electricity annually, cutting the cost and use of diesel fuel in half, saving an estimated 4 million rand (about $3 million US) annually. A win for the island's inhabitants In addition to the historic sites on Robben Island, it is also home to a variety of species of birds, including the African jackass penguin. By using the

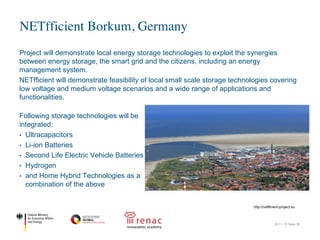

- 38. Project will demonstratelocal energy storage technologies to exploit the synergies between energy storage, the smart grid and the citizens, including an energy management system. NETfficient will demonstrate feasibility of local small scale storage technologies covering low voltage and medium voltage scenarios and a wide range of applications and functionalities. Following storage technologies will be integrated: • Ultracapacitors • Li-ion Batteries • Second Life Electric Vehicle Batteries • Hydrogen • and Home Hybrid Technologies as a combination of the above NETfficient Borkum, Germany 22.11.17| Seite 38 http://netfficient-project.eu

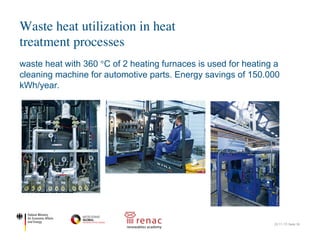

- 39. waste heat with360 °C of 2 heating furnaces is used for heating a cleaning machine for automotive parts. Energy savings of 150.000 kWh/year. Waste heat utilization in heat treatment processes 22.11.17| Seite 39 wärme der Härtereiöfen wird für die ückgewinnung genutzt Die Anlage kann sowohl von der Vorderseite mit dem Gabel- stapler als auch von der Rückseite vollautomatisch beladen werden ©Emo/Högl ©Emo/Högl egung und den Eigenbau eines zienten Rohrbündelwärmetau- Der rund 130 °C hei- ße Wasserdampf ver- sorgt die Heizregister der Reinigungsan- lage, die vor der In- stallation der Wär- merückgewinnung elektrisch beheizt werden mussten. „Mit diesem tech- nologischen Quan- tensprung erreichen wir bereits heute ei- ne Stromeinsparung von über 150000 Ki- lowattstunden jähr- lich. Dabei ist das Potenzial noch nicht ausgereizt. Mit dem Anschluss eines dritten Härteofens an die Wärmerückgewinnung und weite- ren Optimierungen sind Einsparungen von über 200000 Kilowattstunden im Jahr zu realisieren. Ziel sollte ein Be- trieb ohne elektrische Zuheizung sein“, betont IMS-Gear-Fertigungsstratege geführten Warenkörbe haben die Ab- messung 910 x 610 x 610 Millimeter, die größeren über den Gabelstapler einge- brachten Körbe messen 1220 x 800 x 950 Millimeter. Die Sonderanlage arbeitet nach dem Vaiocs-Verfahren (Vacuum As- 20 JOT Industrielle Teilereinigung 2016 Neues Energiesparkonzept Teilereinigung mit Wärme aus Härtereiöfen Bei einem renommierten Zahnrad- und Getriebehersteller wurde vor kurzem eine Lösemittel- Teilereinigungsanlage in Betrieb genommen, die von der Abwärme der Härtereiöfen beheizt wird. Das Thema Industrie 4.0 ist bei der IMS Gear Härterei mit ihren knapp 50 Mitarbeitern kein Lippenbe- kenntnis, sondern gelebter Produkti- onsalltag. Alle Produktionseinrichtun- gen sind digital miteinander vernetzt. Am Leitstand lässt sich jede Aktivität in der Produktion in Echtzeit beob- achten. Für jedes einzelne Teil ist jeder Prozessschritt bis ins letzte Detail do- kumentiert und abrufbar. Dieses Know-how nehmen immer mehr Kunden vorwiegend aus der Au- tomobilindustrieinAnspruch.ZumTei- lespektrumzählenanspruchsvolleKom- ponenten wie Einspritzdüsen für Die- selmotoren, Antriebe für E-Bikes und dergleichen mehr. Dazu Reinhold Heiz- mann, General Manager der Business Unit Härtereitechnik: „Wir haben uns von der reinen Werkshärterei zum er- folgreichenLohnhärterentwickelt.Mitt- lerweile arbeiten wir zu rund 70 Prozent für externe Kunden. Jährlich verlassen weit über 100 Millionen Teile unseren Betrieb. Dabei wollen wir sowohl Maß- stäbe bei der Qualität setzen, als auch in punkto Nachhaltigkeit und Effizienz. Deshalb war für unsere neue Teilereini- gungsanlagedieWärmerückgewinnung aus den Härtereiöfen Pflicht.“ Technologische Herausforderung Das Problem dabei: Kein Anbieter von Teilereinigungsanlagen hat für Löse- mittelprozesse eine Wärmerückgewin- nung im Angebot. Auch Emo Ober- flächentechnik hatte keine Lösung für diesen Kundenwunsch im Programm. Deshalb erhielt IMS Gear im ersten Schritt eine Lösemittelreinigungsan- lage mit elektrisch beheizten Regis- tern mit dem Versprechen, die Wärme- rückgewinnung aus den Härtereiöfen binnen eines Jahres nachzurüsten. Ei- ne mutige Zusage zu einer Zeit, in der man von einer konkreten technischen Lösung noch meilenweit entfernt war. Meilenstein für Lösemittelanlagen KonzeptionundRealisierungderHoch- temperaturwärmerückgewinnung brachten die Emo-Mannschaft zuwei- len an ihre Grenzen. „Wir mussten die komplette Anlage in Eigenregie entwi- ckeln und bauen. Das fing bei der Ver- rohrung an, ging über die komplizier- Heute versorgt rund 130 °C heißer Wasserdampf die Heizregister der Reinigungsanlage, die vor der Installation der Wärmerückgewinnung elektrisch beheizt werden mussten ©Emo/Högl ANLAGENTECHNIK J O U R N A L F Ü R O B E R F L Ä C H E N T E C H N I K Die Abwärme der Härtereiöfen wird für die Wärmerückgewinnung genutzt ©Emo/Högl te Auslegung und den Eigenbau eines hocheffizienten Rohrbündelwärmetau- Der rund 130 °C he ße Wasserdampf ve sorgt die Heizregiste der Reinigungsan lage, die vor der In stallation der Wä merückgewinnun elektrisch beheiz werden mussten „Mit diesem tech nologischen Quan tensprung erreiche wir bereits heute e ne Stromeinsparun von über 150000 K lowattstunden jäh lich. Dabei ist da Potenzial noch nich ausgereizt. Mit dem Anschluss eines dr die Wärmerückgew ren Optimierungen von über 200000 K Jahr zu realisieren trieb ohne elektrisc betont IMS-Gear-

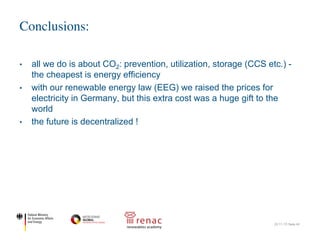

- 40. • all wedo is about CO2: prevention, utilization, storage (CCS etc.) - the cheapest is energy efficiency • with our renewable energy law (EEG) we raised the prices for electricity in Germany, but this extra cost was a huge gift to the world • the future is decentralized ! Conclusions: 22.11.17| Seite 40
- 41.
- 42. THANK YOU. 22.11.17| Seite42 VOLKMANN CONSULT Corporate Advisors Düsseldorf – Alemania www.volkmann-consult.de
