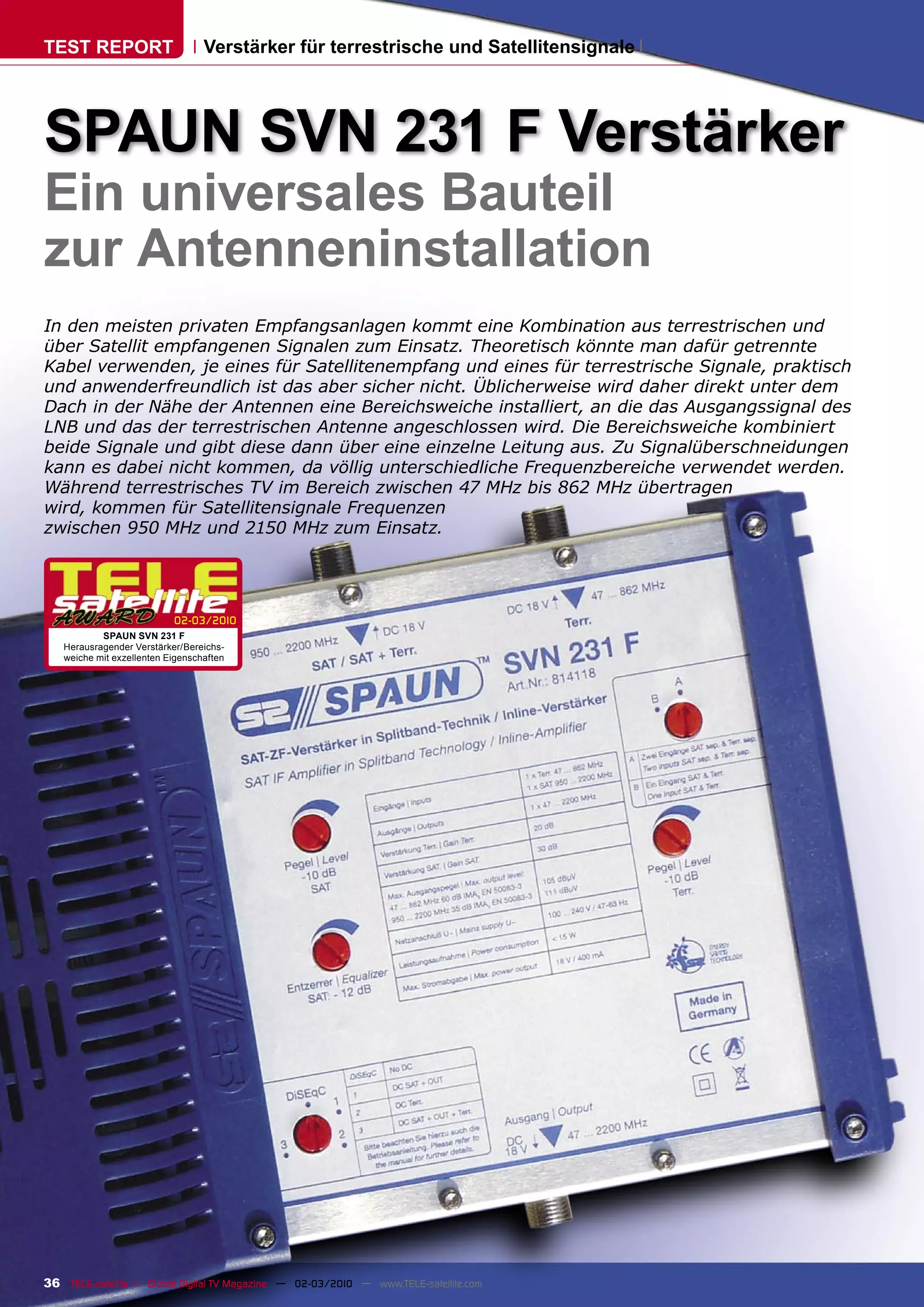

TEST REPORT                       Verstärker für terrestrische und Satellitensignale




SPAUN SVN 231 F Verstärker
Ein universales Bauteil
zur Antenneninstallation
In den meisten privaten Empfangsanlagen kommt eine Kombination aus terrestrischen und
über Satellit empfangenen Signalen zum Einsatz. Theoretisch könnte man dafür getrennte
Kabel verwenden, je eines für Satellitenempfang und eines für terrestrische Signale, praktisch
und anwenderfreundlich ist das aber sicher nicht. Üblicherweise wird daher direkt unter dem
Dach in der Nähe der Antennen eine Bereichsweiche installiert, an die das Ausgangssignal des
LNB und das der terrestrischen Antenne angeschlossen wird. Die Bereichsweiche kombiniert
beide Signale und gibt diese dann über eine einzelne Leitung aus. Zu Signalüberschneidungen
kann es dabei nicht kommen, da völlig unterschiedliche Frequenzbereiche verwendet werden.
Während terrestrisches TV im Bereich zwischen 47 MHz bis 862 MHz übertragen
wird, kommen für Satellitensignale Frequenzen
zwischen 950 MHz und 2150 MHz zum Einsatz.




                           02-03/2010
           SPAUN SVN 231 F
   Herausragender Verstärker/Bereichs-
   weiche mit exzellenten Eigenschaften




36 TELE-satellite — Global Digital TV Magazine — 02-03/2010 — www.TELE-satellite.com
Nun würde aber eine einfa-        Der SVN 231 F ist in Split-      des    Schalters   „DiSEqC-1-           der HOTBIRD Satelliten auf
che, passive Bereichsweiche      band-Technik ausgeführt, das        2-3“ können sämtliche Ein-              13° Ost versorgt und danach
unerwünschte und vor allem       heißt, er bietet eine getrennt      stellungen      vorgenommen             den Pegel am Eingang und
unnötige      Signaldämpfung     einstellbare Verstärkung von        und der Verstärker an die               am Ausgang des SVN 231 F
erzeugen, deshalb macht es       jeweils 10 dB für jedes Ein-        eigene Installation angepasst           gemessen, jeweils mit mini-
durchaus Sinn, in eine aktive    gangssignal: für den Satelli-       werden.                                 maler und maximaler Ver-
Bereichsweiche mit SAT-ZF        tenbereich sind es 20~30 dB            In   unserem    Testaufbau           stärkung bzw. minimaler und
bzw. terrestrischem TV-Ver-      und für den terrestrischen          legten wir Spannung auf den             maximaler Dämpfung des
stärker zu investieren.          Bereich 10~20 dB Verstär-           terrestrischen Eingang, um              Equalizers.
  Die    für   hervorragende     kung.                               so eine aktive Antenne betrei-             Dazu haben wir praktisch
Signalverteilungskomponen-          Besonders positiv fiel uns        ben zu können, die auch pro-            jeden Transponder der HOT-
ten bekannte deutsche Firma      während des Tests der in den        blemlos funktionierte. Dazu             BIRD Satelliten gemessen, so
SPAUN electronic bietet zu       Satelliteneingang eingearbei-       stellten wir den Schalter am            erklärt sich auch die stattliche
diesem Zweck ein äußerst         tete, frei einstellbare Equalizer   SPAUN Verstärker auf Position           Anzahl an Testfrequenzen, die
interessantes Produkt in deren   auf. Mit seiner Hilfe lässt sich    2, dies bedeutet, dass 18V DC           Sie im unten dargestellten
Portfolio an. Wir haben daher    der Signalpegel im unteren          (mit bis zu 400mA) an die               Diagramm („Amplifier gain vs.
beschlossen, die Leistung des    Frequenzbereich der ZF-Lei-         terrestrische Leitung ange-             frequency“) sehen können.
SVN 231 F Verstärkers für Sie    tung reduzieren, so dass die        legt werden und der Verstär-               Die    dabei   gemessenen
genauer unter die Lupe zu        durch die Koaxialverkabelung        ker zudem die von unserem               Werte entsprechen genau
nehmen und das Gerät einem       verursachte und im höheren          Satellitenreceiver über die             den Angaben des Herstellers:
Praxistest zu unterziehen.       Frequenzbereich          stärkere   Ausgangsleitung empfangene              20 dB Gewinn bei Minimalein-
                                 Signaldämpfung          ausgegli-   Steuerspannung sowie das                stellung und 30 dB bei maxi-
  Features                       chen wird und damit über den
                                 gesamten        Frequenzbereich
                                                                     22kHz Signal wiederholt und
                                                                     an das LNB weitergibt.
                                                                                                             maler Verstärkung, wobei
                                                                                                             der Signalgewinn über den
  Der Verstärker wird im typi-   ein einheitliches Signal zur           Der SVN 231 F kann jedoch            gesamten ZF-Bereich ziem-
schen SPAUN Gehäuse mit          Verfügung steht.                    nicht nur dazu verwendet                lich gleichmässig zum Tragen
den eleganten, blauen Pla-          Laut Angaben des Herstel-        werden, terrestrische und               kommt.
stikleisten an der Seite und     lers liegt die Dämpfung für         Satellitensignal in einer Lei-             Unter ZF versteht man
dem perfekt verschlossenem       den unteren Frequenzbereich         tung zu kombinieren, sondern            übrigens den Signalausgang
hochertigem     Metallgehäuse    (also um 950 MHz) zwischen 0        er kann auch als Verstär-               eines Ku- oder C-Band LNBs
geliefert. Die Verarbeitungs-    und -12 dB.                         ker für bereits fertig zusam-           im Bereich zwischen 950 MHz
qualität ist, wie von SPAUN         Zusätzlich erlaubt der SVN       mengespeiste Leitungen von              und 2150 MHz.
gewohnt, exzellent.              231 F, Antennen oder Geräte,        terrestrischen und Satelliten-             Wie bereits zuvor erwähnt,
  Der SVN 231 F kann mit-        die über den terrestrischen         signalen verwendet werden.              ermöglicht der integrierte
tels 4 Schrauben an der Wand     Eingang angeschlossen sind          In diesem Fall wird der Satel-          Equalizer, den Signalverlust
befestigt werden, allerdings     (wie z.B. Antennenverstär-          liteneingang des SVN 231 F              durch die Koaxialverkabelung
sollte bei der Montage darauf    ker oder aktive Antennen),          verwendet und der Schalter              zu kompensieren. Laut Spe-
Rücksicht genommen werden,       mit Spannung zu versorgen           A-B auf Position B gestellt.            zifikation passt er den Pegel
dass er sich nicht für den       ebenso wie natürlich Steuer-                                                der untersten Frequenzen um
Außeneinsatz eignet und er       spannung und 22 kHz Signal                                                  0 bis -12 dB an. Unser Test
statt dessen trocken und vor     des Satellitenreceivers zum           Leistung                              ergab, dass es sogar 0 bis -14
Feuchtigkeit geschützt z.B.      LNB durchgereicht werden.             In unserem Praxistest war             dB sind.
direkt unterhalb des Dachs,         Eins drauf setzt SPAUN noch      natürlich besonders die Lei-               Besonders gefreut hat uns
dort wo sämtliche Kabel der      mit der Möglichkeit, auch DC        stung des SVN 231 F von                 während des gesamten Tests,
Satellitenempfangsanlage und     Spannung an die Ausgangs-           Interesse, deshalb haben wir            dass es keinen Unterschied
der terrestrischen Antenne       leitung anzulegen. Mit Hilfe        ihn kurzerhand mit Signalen             in der Signalqualität vor und
zusammenlaufen,         seinen
Platz finden sollte. Zudem ist
für den Betrieb des SVN 231
F eine Stromversorgung mit
110~240V / 47~63Hz notwen-
dig, der Stromverbrauch liegt
unter 18W.
  Als SAT-ZF Verstärker mit
aktiver Bereichsweiche ver-
fügt der SVN 231 F über zwei
Eingänge: Einer, um das Aus-
gangssignal eines LNB anzu-
schließen, der zweite für
terrestrische Signale.
  Und da wir gerade beim
Thema LNB sind: Der SVN 231
F kommt sowohl mit KU-Band
als auch C-Band LNBs zurecht;
für den Verstärker macht das
keinen Unterschied, denn
beide LNB Typen geben ihr
Signal im Bereich zwischen
950 MHz und 2150 MHz aus.
Auf terrestrischer Seite kann
es sich dabei sowohl um das
Signal einer als auch meh-
rerer parallel geschalteter
Antennen handeln.


                                                             www.TELE-satellite.com — 02-03/2010 —   TELE-satellite — Global Digital TV Magazine   37
nach dem Verstärker gab. Die            litenempfang. Der erreichte
Differenz des MER Parameters            Signalgewinn war praktisch
war vom Eingang zum Aus-                identisch zu den technischen
gang vernachlässigbar gering,           Angaben des Herstellers: 20
z.B. 13,2 dB zu 13,0 dB. In             dB bei Maximaleinstellung und
der Praxis bedeutet das, dass           10 dB bei minimaler Verstär-
das Hintergrundrauschen des             kung.
SVN 231 F so gering ist, dass              Schlussendlich wollten wir            TELE-satellite World                                   www.TELE-satellite.com/...
                                                                                 Download this report in other languages from the Internet:
er kein zusätzliches Rauschen           noch das Signal des am Test-
zum C/N (Verhältnis Träger zu           standort lokalen DVB-T Multi-            Arabic           ‫ﺍﻟﻌﺮﺑﻴﺔ‬               www.TELE-satellite.com/TELE-satellite-1003/ara/spaun.pdf
                                                                                 Indonesian       Indonesia             www.TELE-satellite.com/TELE-satellite-1003/bid/spaun.pdf
Hintergrundrauschen) hinzu-             plex messen. Die Abweichung              Bulgarian        Български             www.TELE-satellite.com/TELE-satellite-1003/bul/spaun.pdf
fügt.                                   zu den in den Spezifikationen             Czech            Česky                 www.TELE-satellite.com/TELE-satellite-1003/ces/spaun.pdf
                                                                                 German           Deutsch               www.TELE-satellite.com/TELE-satellite-1003/deu/spaun.pdf
   Nachdem wir uns ausführ-             genannten Werten betrug                  English          English               www.TELE-satellite.com/TELE-satellite-1003/eng/spaun.pdf
lich mit dem Satelliteneingang          lediglich 0,2 dB!                        Spanish          Español               www.TELE-satellite.com/TELE-satellite-1003/esp/spaun.pdf
des SVN 231 F beschäftigt                  Es machte uns wirklich                Farsi            ‫ﻓﺎﺭﺳﻲ‬                 www.TELE-satellite.com/TELE-satellite-1003/far/spaun.pdf
                                                                                 French           Français              www.TELE-satellite.com/TELE-satellite-1003/fra/spaun.pdf
hatten, war nun der terrestri-          große Freude ein Gerät nach-             Hebrew           ‫עברית‬                 www.TELE-satellite.com/TELE-satellite-1003/heb/spaun.pdf
sche Empfang an der Reihe.              zumessen, das sich in der                Greek            Ελληνικά              www.TELE-satellite.com/TELE-satellite-1003/hel/spaun.pdf
Wiederum verwendeten wir                Praxis so exakt an die techni-           Croatian         Hrvatski              www.TELE-satellite.com/TELE-satellite-1003/hrv/spaun.pdf
                                                                                 Italian          Italiano              www.TELE-satellite.com/TELE-satellite-1003/ita/spaun.pdf
ein terrestrisches Analogsi-            schen Angaben des Herstel-               Hungarian        Magyar                www.TELE-satellite.com/TELE-satellite-1003/mag/spaun.pdf
gnal aus der Praxis, empfan-            lers hält.                               Mandarin         中文                    www.TELE-satellite.com/TELE-satellite-1003/man/spaun.pdf
                                                                                 Dutch            Nederlands            www.TELE-satellite.com/TELE-satellite-1003/ned/spaun.pdf
gen mit einer gewöhnlichen                 Der SVN 231 F ist ein exzel-          Polish           Polski                www.TELE-satellite.com/TELE-satellite-1003/pol/spaun.pdf
terrestrischen Antenne.                 lentes Bauteil zur Antennenin-           Portuguese       Português             www.TELE-satellite.com/TELE-satellite-1003/por/spaun.pdf
   Die Messergebnisse zeigt             stallation. Es bietet hohe und           Romanian         Românesc              www.TELE-satellite.com/TELE-satellite-1003/rom/spaun.pdf
                                                                                 Russian          Русский               www.TELE-satellite.com/TELE-satellite-1003/rus/spaun.pdf
Ihnen die Grafik „Terrestrial            perfekt regelbare Verstärkung            Swedish          Svenska               www.TELE-satellite.com/TELE-satellite-1003/sve/spaun.pdf
signal gain“ und wie unschwer           sowohl für Satellitensignale             Turkish          Türkçe                www.TELE-satellite.com/TELE-satellite-1003/tur/spaun.pdf
zu erkennen ist, verhielt es            als auch über den terrestri-                                        Available online starting from 29 January 2010
sich ebenso wie beim Satel-             schen Eingang.

                                                                                                     Expertenmeinung
                                                                                 +
                                                                                 Sehr gleichmäßige Verstärkung über den gesam-
                                                                                 ten Frequenzbereich
                                                                                 Getrennt einstellbare Verstärkung für terrestrische
                                                                                 und Satellitensignale
                                                                                 Einstellbarer Equalizer zum Ausgleich der Koaxial-
                                                                                                                                     Jacek Pawlowski
                                                                                 kabeldämpfung                                           TELE-satellite
                                                                                 Sehr geringes internes Rauschen                           Test Center
                                                                                                                                                Poland
                                                                                 Die tatsächliche Leistung entspricht oder über-
                                                                                 steigt die Spezifikationen des Herstellers
                                                                                 Geringer Stromverbrauch
                                                                                 Sehr gute Verarbeitungsqualität
                                                                                 Kann als Verstärker und Bereichsweiche für terrestrische und
                                                                                 Satellitensignale ebenso wie als Inline Verstärker verwendet
                                                                                 werden.

                                                                                 -
                                                                                 Keine



                                                                                                              TECHNICAL
                                                                                                                         DATA
                                                                                Manufacturer                    SPAUN Electronic, Byk-Gulden-Str. 22,
                                                                                                                D-78224 Singen, Germany
                                                                                Internet                        www.spaun.com
                                                                                E-mail                          contact@spaun.com
                                                                                Phone                           +49 - 7731 - 8673-0
                                                                                Fax                             +49 - 7731 - 8673-17
                                                                                Model                           SVN 231 F
                                                                                Function                        SAT-IF/Terrestrial TV amplifier
                                                                                Inputs                          Sat: 1 (950…2200 MHz)
                                                                                                                Terr.: 1 (47…862 MHz)
                                                                                Outputs                         1 (47… 2200 MHz)
                                                                                Gain SAT-IF                     30 dB
                                                                                Gain Terr.                      20 dB
                                                                                Level adjustment range          0…-10 dB
                                                                                Slope correction range          0…-12 dB
                                                                                Mains power supply              100…240V / 47…63Hz
                                                                                Power consumption               <18W
                                                                                Ambient temperature range       -20…+50 °C
                                                                                Dimensions                      250 x 190 x 77 mm




38 TELE-satellite — Global Digital TV Magazine — 02-03/2010 — www.TELE-satellite.com
