52 53TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
•	bietet SD über Scart und HD über HDMI
•	extrem schneller Tuner mit Blindscanfunktion
•	außergewöhnlich geringe Programm-Umschaltzeiten
•	über den Ethernetanschluß können auch Internetdienste
genutzt werden
•	wird mit sehr aktueller Satellitenliste ausgeliefert

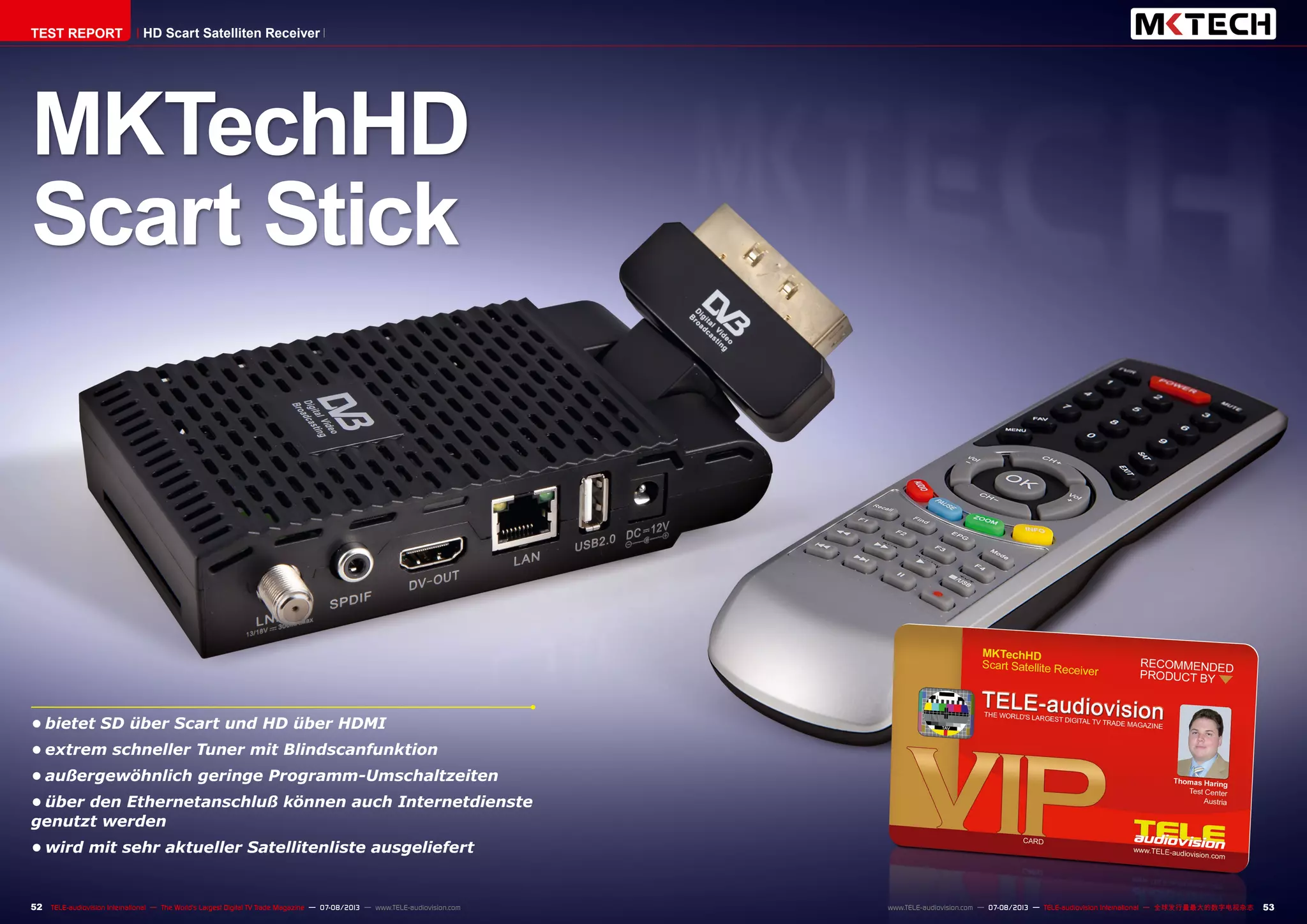

TEST REPORT HD Scart Satelliten Receiver
MKTechHD
Scart Stick
0.61
07-08/2013
www.TELE-audiovision.com/13/07/mktech
54 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com
TEST REPORT HD Scart Satellite Receiver
Ein Scartreceiver
für das HD Zeitalter
Als der neue GoosatHD
Scart Stick bei uns in der
Redaktion eintraf staunten
wir nicht schlecht. Als wir
den neuen HD Scart Stick
genauer unter die Lupe
nahmen stellten wir fest,
dass Goosat eine geschick-
te Kombination aus bewähr-
tem Design und moderner
Technik auf den Markt ge-
bracht hatte. Der gerade
mal 14 x 8 x 3 cm große Re-
ceiver verfügt zwar wie alle
Scartreceiver über einen
in alle Richtungen bewegli-
chen Scartstecker, der ihn
perfekt hinter dem Fernse-
her verschwinden lässt und
ihm über die Scart Buchse
net, leider sind sie gerade
im unteren Bereich - dort
befindet sich die PVR Steu-
erung - etwas klein geraten
und daher schwer zu bedie-
nen. Insgesamt hinterlässt
die Verarbeitungsqualität
des neuen Goosat Recei-
vers einen sehr guten Ein-
druck bei uns.
Der HD Scart Stick ver-
fügt zwar über keinen Ins-
tallationsassistenten, bietet
aber zumindest nach dem
ersten Einschalten sofort
eine Auswahlmöglichkeit
für die gewünschte OSD
Sprache. Bevor wir den Re-
ceiver mit der Empfangsan-
lage am Dach der Redakti-
on vertraut machten galt
es zu allererst, die Video-
signalausgabe an unseren
Fernseher anzupassen. Der
Scartanschluß kann wahl-
weise die Modi CVBS oder
RGB bieten, wobei die RGB
Ausgabe auch direkten Ein-
fluss auf den HDMI Aus-
MKTechHD
Vollausgestatteter
Mini Scart Receiver mit
HDTV über HDMI
festen Halt gibt, zur Aus-
gabe von HDTV hat Goosat
aber natürlich auch einen
HDMI Ausgang verbaut.
Dazu gesellen sich noch der
Tunereingang, eine RJ-45
Netzwerkbuchse, eine USB
2.0 Buchse, ein koaxialer
S/PDIF Ausgang sowie die
Anschlussmöglichkeit des
externen 12V Netzteils.
Zum reibungslosen Emp-
fang der Fernbedienungs-
signale liegt ein externer
IR-Empfänger bei, der seine
Anschlussbuchse gleich ne-
ben einem Steckplatz für ei-
nen externen RS232 Adap-
ter findet. Abgerundet wird
der Reigen an Anschluss-
möglichkeiten noch durch
einen internen Kartenleser,
so dass der kleine Receiver
erstaunlicherweise auch für
den Pay-TV Empfang gerüs-
tet ist.
Das vom Hersteller bei-
gelegte Netzteil kommt mit
Spannungen zwischen 100
und 240V 50/60 Hz zurecht
und ist somit weltweit ein-
setzbar. Die mitgelieferte
Fernbedienung liegt sehr
angenehm in der Hand, da
ihre Rückseite mit einer
haftfördernden Beschich-
tung versehen ist. Die Tas-
ten weisen einen angeneh-
men Druckpunkt auf und
sind übersichtlich angeord-
3
4
5
6
7
8
9
1
2
56 57TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
gang hat. Einmal aktiviert,
steht über diesen nämlich
nur noch ein Signal in 576i
zur Verfügung. Erst wenn
die Scartausgabe auf CVBS
umgeschaltet wird hat der
Anwender wieder die Wahl
zwischen den Auflösungen
576i, 576p, 720p, 1080i 50
Hz sowie 1080p (24, 25 und
50 Hz).
Gut gefallen haben uns
die vorprogrammierte Sa-
telliten- und Transponder-
liste des HD Scart Stick
sowie die umfangreichen
Einstellungsmöglichkeiten,
die wir im Installations-
menü vorgefunden haben.
Selten noch hatten wir ei-
nen Receiver bei uns im
Testlabor, der mit so aktu-
ellen Daten (insgesamt 54
Satelliteneinträge stehen
bereit) vorprogrammiert
ausgeliefert wird. Dank der
Unterstützung aller DiSE-
qC Protokolle (1.0, 1.1, 1.2
und 1.3) lässt sich der HD
Scart Stick sowohl an einer
gewöhnlichen Multifeed,
einer Multifokus oder mo-
torbetriebenen Empfangs-
anlage einsetzen. Selbst an
die Unterstützung von SCR
Einkabellösungen hat Goo-
sat gedacht, ebenso wie
an eine manuell wählbare
LOF, so dass auch nicht so
häufig verwendete Oszilla-
torfrequenzen unterstützt
werden.

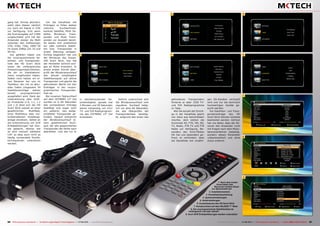

1. Nach dem ersten
Einschalten des
Receivers fordert dieser
zur Sprachwahl auf
2. Installationsmenü
3. Kanallistenbearbeitung
4. Systemeinstellungen
5. Zeiteinstellungen
6. Zusatzfeatures des HD Scart Stick
7. Kanalsuchlauf auf dem NILESAT 7° West
8. Die vorprogrammierte Satellitenliste ist
umfangreich und sehr aktuell
9. Auch SCR Einkabellösungen werden unterstützt
Um die Kanalliste mit
Einträgen zu füllen stehen
mehrere Suchlaufmodi,
konkret Satellite, Multi Sa-
tellite, Blindscan, Trans-
ponder und Multi Trans-
ponder zur Auswahl bereit.
So lassen sich problemlos
ein oder mehrere Satelli-
ten bzw. Transponder in
einem Atemzug einlesen.
Richtig begeistert hat uns
der Blindscan des Goosa-
tHD Scart Stick, hier hat
der Hersteller wirklich eini-
ges an Mühe investiert. In
einem ersten Schritt über-
prüft der Blindscansuchlauf
das aktuell empfangene
Satellitensignal auf aktive
Transponder und gleicht die
gefundenen Werte mit den
Einträgen in der vorpro-
grammierten Transponder-
liste ab.
Bei unserem Testsuchlauf
auf dem HOTBIRD 13° Ost
wurden so in 84 Sekunden
alle vorhandenen Einträge
bestätigt und sogar noch
ein weiterer, neu aufge-
schalteter Transponder ge-
funden. Danach entspricht
der Blindscansuchlauf ei-
nem gewöhnlichen Such-
lauf, der alle gespeicherten
Transponder der Reihe nach
abarbeitet. Und das tut er
in atemberaubender Ge-
schwindigkeit, gerade mal
3 Minuten und 50 Sekunden
waren notwendig, um 1512
TV- und 529 Radioprogram-
me des HOTBIRD 13° Ost
einzulesen.
Zeitlich unterschied sich
der Blindscansuchlauf vom
regulären Suchlauf ledig-
lich um jene 84 Sekunden,
die das Überprüfen der
Transponderliste benötig-
te, aufgrund des einen neu
gefundenen Transponders
förderte er aber 1518 TV-
und 534 Radioprogramme
zu Tage.
Wer die Anzahl der Einträ-
ge in der Kanalliste gleich
von Haus aus beschränken
möchte, dem stehen die
Suchmodi All, FTA, HD, SD,
TV, Radio, FTA TV und FTA
Radio zur Verfügung. Be-
sonders der Such-Modus
HD hat uns besonders ge-
freut, er verhindert, dass
die Kanalliste mit unzähli-
gen SD-Kanälen verstopft
wird und nur die technisch
hochwertigen Kanäle ge-
sucht werden.
Die Satelliten- und Trans-
pondereinträge des HD
Scart Stick können mühelos
bearbeitet werden. Gefreut
hat uns dabei, dass der Re-
ceiver den Anwender nicht
mit Fragen nach dem Modu-
lationsverfahren belästigt,
sondern diesen Parameter
vollautomatisch und ohne
Zutun erkennt.
16
17
18
6
11
12
15
10
13
14
58 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com
10. Der HD Scart Stick unterstützt die DiSEqC Protokolle 1.0
und 1.1
11. Der Suchlauf kann z.B. auf HD Sender beschränkt werden
12. Länderauswahl zur vereinfachten Koordinateneingabe bei
USALS
13. Beim Hinzufügen eines Transponders wird die Modulation
automatisch erkannt
14. Die Satellitenliste kann vom Anwender beliebig sortiert
werden
15. Kanallisteneditor
16. Favoritenlisten
17. Zeiteinstellungen
18. Timereinträge können beliebig oft wiederholt werden
6
20
21
19
22
23
24
25
26
27
28
29
30
31
32
33
60 61TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
Insgesamt fanden wir das
OSD des GoosatHD Scart
Stick übersichtlich und an-
genehm zu lesen. Die ge-
samte EPG Übersicht bein-
haltet das Programm von
bis zu 5 Sendern bzw. die
folgenden Inhalte eines
einzelnen Senders. Leider
ist die Anzeige nicht bild-
schirmfüllend, was letztlich
auf Kosten der angezeigten
Inhalte geht.
Praktisch ist hingegen die
Möglichkeit, Timereinträge
direkt via EPG programmie-
ren zu können, hier stehen
dann auch Features wie
tägliche oder wöchentliche
Wiederholung zur Auswahl
bereit. Besonders anwen-
derfreundlich fanden wir
während unseres Tests
die eigenen Tasten an der
Fernbedienung zur Anzeige
der Favoriten- und Satel-

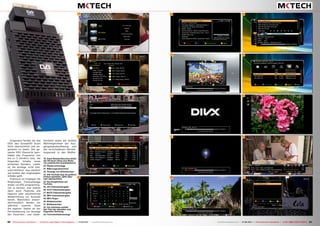

19. Dank Netzwerkbuchse bietet
der HD Scart Stick eine Reihe
von praktischen Zusatzfeatures
20. Wettervorhersage
21. Währungsumrechner
22. Anzeige von Aktienkursen
23. Die YouTube App ist grafisch
einfach gestaltet, dafür aber
sehr übersichtlich
24. Suchergebnisse auf
YouTube
25. AVI Videowiedergabe
26. DivX Videowiedergabe
27. M2TS Videowiedergabe
28. MP4 Videowiedergabe
29. MP3 Player
30. Bildbetrachter
31. Bildbetrachter
32. Die Infoleiste enthält
den Titel der aktuellen und
folgenden Sendung
33. Favoritenlistenanzeige
litenliste sowie die direkte
Wahlmöglichkeit der Aus-
gangssignalauflösung und
der verschiedenen Darstel-
lungsmodi in den Bildfor-
6
35
36
34
37
39
38
62 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com
maten 4:3 und 16:9.
Begeistert hat uns im
Praxistest die sehr schnel-
le Kanalumschaltgeschwin-
digkeit von unter einer
Sekunde und auch die PVR
Features müssen sich nicht
verstecken. Problemlos las-
sen sich zwei HD Sender
gleichzeitig aufnehmen,
während ein drittes Pro-
gramm live gesehen wird.
Angenehm war dabei,
dass während einer aktiven
Aufnahme alle Sender in
der Kanalliste ausgeblendet
werden, die nicht empfan-
gen werden können. Auch
die Timeshiftfunktion steht
jederzeit bereit und spei-
chert das aktuell gesehene
Programm in einen in sei-
ner Größe frei wählbaren
Zwischenspeicher.
Nachdem der Tuner be-
reits beim Suchlauf einen
positiven Eindruck hinter-
lassen hatte wollten wir
sein Können nun auch noch
beim Empfang schwächerer
und schmalbandiger Signa-
le auf die Probe stellen. In
beiden Fällen gab er sich
keine Blöße und verarbei-
tete sowohl das Signal des
ASTRA2D 28.2° Ost, das

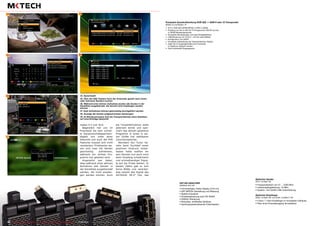

34. Sprachwahl
35. Über die OSD Tastatur kann der Anwender gezielt nach einem
oder mehreren Sendern suchen
36. Während einer aktiven Aufnahme werden alle Sender in der
Kanalliste ausgeblendet, die derzeit nicht empfangen werden
können
37. Zwei Aufnahmen können gleichzeitig durchgeführt werden
38. Anzeige der bereits aufgezeichneten Sendungen
39. Im Blindscanmodus wird die Transponderliste eines Satelliten
auf neue Einträge überprüft
Kompakte Kanalaufbereitung DVB-S(2) -> QAM 8 oder 16 Transponder
BluBox 8 und BluBox 16
•	 8/16	x	DVB-S(2)	(QPSK/8PSK)	in	DVB-C	(QAM)
•	 Empfang	von	bis	zu	60/120	TV-Programmen	SD/HD	und	bis
	 zu	30/60	Radioprogrammen
•	 Kompakte	Abmessungen	und	hohe	Energieeffizienz
•		LNB	Steuerung	mit	14/18	V	+	22	kHz	oder	DiSEqC
•		Konfiguration	via	LAN/IP
•		Komplette	Aufbereitung	der	Transportströme	möglich
•		Jeder	der	8	Ausgangskanäle	kann	individuell
	 im	Spektrum	platziert	werden
•		Zwei	individuelle	Eingangsports
SAT-HD-ANALYZER
SPAROS SAT HD
•	Hochwertiges,	helles	Display	(10.8	cm)
•	SAT	MPEG4-Darstellung	und	Messung
•	Spektrumanalyse
•	Einkabelsteuerung	nach	EN	50494
•	DiSEqC-Steuerung
•	Robustes,	stoßfestes	Gehäuse
•	Spritzwasserabweisende	Folientastatur
Optischer Sender
SOTx 1310607 NF
•	Frequenzbereich	von	47	...	2200	MHz
•	Laserausgangsleistung:	+6	dBm
•	Quattro-	und	QUAD-LNB	Unterstützung
Optischer Empfänger
SORx 1310607 NF und SORx 1310607/1 NF
•	4-fach	/	1-fach	Empfänger	im	kompakten	Gehäuse
•	Über	einen	Koaxialausgang	fernspeisbar
40
41
42
43
44
45
46
47
48
64 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com

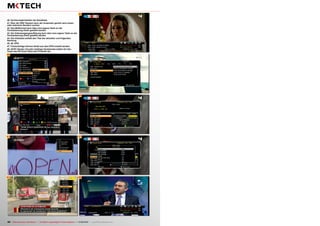

40. Sortiermöglichkeiten der Kanalliste
41. Über die OSD Tastatur kann der Anwender gezielt nach einem
oder mehreren Sendern suchen
42. Das Bildformat kann über eine eigene Taste an der
Fernbedienung direkt gewählt werden
43. Die Videoausgangsauflösung kann über eine eigene Taste an der
Fernbedienung direkt gewählt werden
44. Die Infoleiste enthält den Titel der aktuellen und folgenden
Sendung
45, 46. EPG
47. Timereinträge können direkt aus dem EPG erstellt werden
48. SCPC Sender mit sehr niedriger Symbolrate stellen für den
Tuner des HD Scart Stick kein Problem dar
DATA
TECHNICAL
Manufacturer	 Gotech International Technology Co., Ltd.
Adress	 66 Yongda Road, Hongqi, ZhuHai 519045, Jinwan, CHINA
Contact	www.gotechcn.com/Enquiry.asp
Internet	www.gotechcn.com
Model	 HD Scart Stick
Function	 Satellite Receiver
Input frequency	 950 - 2150 MHz
Input symbol rate	 2 - 45 Ms/s
DiSEqC	 1.0, 1.1, 1.2, 1.3
HDMI	yes
Digital Audio out	 yes (coaxial)
USB 2.0	yes
CI Slot	no
Card Reader	yes
Stereo Audio, CVBS	no
Scart	yes
Ethernet	yes
RS232	yes
0/12V	no
EPG	yes
HDTV	yes
PVR	yes
WebTV	no
Dimensions	 14 x 8 x 3 cm
Weight	170g
Power Supply	 100 - 240V AC 50/60 Hz
DIAGRAM
ENERGY
Active Power
Apparent Power
Mode Apparent Active Factor
Active 15.5 W 9.5 W 0.61
StandBy 12 W 7.5 W 0.62
OPINION
expert
+
–
RECOMMENDED
PRODUCT BY
Thomas Haring
Test Center
Austria
MKTechHD
Scart Satellite Receiver
49
50
51
52
53
54
66 67TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志
Energy: Die ersten 15 Minuten aktiver Betrieb, die zweiten 15
Minuten Standby
hier im Testcenter gera-
demal an der Threshold-
schwelle kratzt, als auch
ein schmalbandiges SCPC
Signal via EUTELSAT 36°
Ost problemlos.
Darüberhinaus ist der
GoosatHD Scart Stick voll-
gepackt mit verschiedenen
praktischen Zusatzfunkti-
onen. Dank Ethernetbuch-
se kann der Anwender auf
Wetterdaten, Aktienkurse,
RSS Feeds oder FTP Server
zugreifen, ebenso wie ein
Währungsumrechner seine
Dienste anbietet.
Im Praxistest nahmen
wir natürlich auch die Mul-
timediafunktionen des HD
Scart Stick genauer un-
ter die Lupe, problemlos
wurden Videoclips in den
Formaten DivX, MOV, AVI,
MPEG, Flash, M4P, TS und
WMV wiedergegeben, wäh-
rend sich die unterstütz-
ten Audioformate leider
auf MP3 beschränkten und
M4A, WMA bzw. AAC nicht
erkannt wurden. Der inte-
grierte Bildbetrachter stellt
Bilder im BMP und JPEG
Format dar und erlaubt so
das komfortable Präsentie-
ren von Fotos direkt über
den heimischen Fernseher.
Neben dem Abspeichern
von Aufnahmen und dem
Zugriff auf Multimediainhal-
te kann der USB Anschluss
auch zum Aktualisieren der
Software des Receivers ver-
wendet werden, in regel-
mäßigen Abständen stellt
der Hersteller Updates über
seine Website zum Down-
load bereit.
Insgesamt hat uns der HD
Scart Stick aus dem Hause
Goosat sehr gut gefallen,
eindrucksvoll beweist der
Hersteller mit diesem neu-
en Produkt, dass die Zeiten
der Scartreceiver noch lan-
ge nicht vorbei sind.
Für den HD Scart Stick sprechen besonders der extrem leis-
tungsfähige Tuner, dessen Ansteuerung perfekt in die Software
implementiert wurde und daher für hervorragende Ergebnisse
sorgt, die einfache und klar strukturierte Bedienerführung und
die insgesamt sehr durchdachte und gute Umsetzung aller zu
erwartenden Features.
Keine
49. Kanallistenbearbeitung
50. Die Kanalliste kann auf verschiedene Weise automatisch sortiert
werden
51. Hat man die Kanalliste erstmal an seine Bedürfnisse angepasst,
kann diese für den Notfall gesichert werden
52. Spracheinstellungen
53. OSD Einstellungen
54. Jugendschutzeinstellungen

Weitere ähnliche Inhalte

Was ist angesagt? (20)

Mktech
MktechMktech
Mktech

Feature satip4
Feature satip4Feature satip4
Feature satip4

Arion
ArionArion
Arion

Tevii
TeviiTevii
Tevii

Vantage
VantageVantage
Vantage

Opensat
OpensatOpensat
Opensat

Panodic
PanodicPanodic
Panodic

Abipbox
AbipboxAbipbox
Abipbox

Vantage
VantageVantage
Vantage

Technotrend
TechnotrendTechnotrend
Technotrend

Technotrend
TechnotrendTechnotrend
Technotrend

Technisat
TechnisatTechnisat
Technisat

Topfield
TopfieldTopfield
Topfield

Kathrein
KathreinKathrein
Kathrein

Amiko
AmikoAmiko
Amiko

Skyworth
SkyworthSkyworth
Skyworth

Spaun
SpaunSpaun
Spaun

Icecrypt
IcecryptIcecrypt
Icecrypt

Goldeninterstar
GoldeninterstarGoldeninterstar
Goldeninterstar

Fortecstar
FortecstarFortecstar
Fortecstar


Andere mochten auch

Bloque Academico
Bloque AcademicoBloque Academico
Bloque Academico
MaribelVinueza

Diapositivas multimedia2
Diapositivas multimedia2Diapositivas multimedia2
Diapositivas multimedia2
adrianamarcelacardenasvalderrama

Marketing mobile
Marketing mobileMarketing mobile
Marketing mobile
guestaa354c

Avance del esquema del proyecto de investigacion 4 mayo
Avance del esquema del proyecto de investigacion 4 mayoAvance del esquema del proyecto de investigacion 4 mayo
Avance del esquema del proyecto de investigacion 4 mayo
guest85ac08e

Nuevo PresentacióN De Microsoft Office Power Point
Nuevo PresentacióN De Microsoft Office Power PointNuevo PresentacióN De Microsoft Office Power Point
Nuevo PresentacióN De Microsoft Office Power Point
JESUS ALBERTO

Folleto Nueva Ley Asilo
Folleto Nueva Ley AsiloFolleto Nueva Ley Asilo
Folleto Nueva Ley Asilo
ONG RESCATE Internacional

Vih sida
Vih sidaVih sida
Guide d'astuces et conseils pour maximiser votre impact sur Twitter
Guide d'astuces et conseils pour maximiser votre impact sur TwitterGuide d'astuces et conseils pour maximiser votre impact sur Twitter
Guide d'astuces et conseils pour maximiser votre impact sur Twitter
TweetOCash

Mantenimiento del acuario
Mantenimiento del acuarioMantenimiento del acuario
Mantenimiento del acuario
guest6552ac

Mantenimiento del acuario
Mantenimiento del acuarioMantenimiento del acuario
Mantenimiento del acuario
guest6552ac

i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)
i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)
i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)
Fondation i2ml

200 años de ser orgullosamente mexicano
200 años de ser orgullosamente mexicano200 años de ser orgullosamente mexicano
200 años de ser orgullosamente mexicano
guestee97a3

Psicobiologia
PsicobiologiaPsicobiologia
Psicobiologia
guest38d343

Webothon Haiti
Webothon  HaitiWebothon  Haiti
Webothon Haiti
Philippe Martin

Borrador nueva OM
Borrador nueva OMBorrador nueva OM
Borrador nueva OM
Carmen Martínez

Cpf plaquette + programme
Cpf   plaquette + programmeCpf   plaquette + programme
Cpf plaquette + programme
Annabelle Legrand

Numérique au lycée juin2015
Numérique au lycée juin2015Numérique au lycée juin2015
Numérique au lycée juin2015
Marianne Seddoh

NetFed - Online-Bestellung von Print-Geschäftsberichten
NetFed - Online-Bestellung von Print-GeschäftsberichtenNetFed - Online-Bestellung von Print-Geschäftsberichten
NetFed - Online-Bestellung von Print-Geschäftsberichten
NetFederation GmbH

Guía
GuíaGuía
Llombai 2ºeva.
Llombai 2ºeva.Llombai 2ºeva.
Llombai 2ºeva.
guesta66e09b


Andere mochten auch (20)

Bloque Academico
Bloque AcademicoBloque Academico
Bloque Academico

Diapositivas multimedia2
Diapositivas multimedia2Diapositivas multimedia2
Diapositivas multimedia2

Marketing mobile
Marketing mobileMarketing mobile
Marketing mobile

Avance del esquema del proyecto de investigacion 4 mayo
Avance del esquema del proyecto de investigacion 4 mayoAvance del esquema del proyecto de investigacion 4 mayo
Avance del esquema del proyecto de investigacion 4 mayo

Nuevo PresentacióN De Microsoft Office Power Point
Nuevo PresentacióN De Microsoft Office Power PointNuevo PresentacióN De Microsoft Office Power Point
Nuevo PresentacióN De Microsoft Office Power Point

Folleto Nueva Ley Asilo
Folleto Nueva Ley AsiloFolleto Nueva Ley Asilo
Folleto Nueva Ley Asilo

Vih sida
Vih sidaVih sida
Vih sida

Guide d'astuces et conseils pour maximiser votre impact sur Twitter
Guide d'astuces et conseils pour maximiser votre impact sur TwitterGuide d'astuces et conseils pour maximiser votre impact sur Twitter
Guide d'astuces et conseils pour maximiser votre impact sur Twitter

Mantenimiento del acuario
Mantenimiento del acuarioMantenimiento del acuario
Mantenimiento del acuario

Mantenimiento del acuario
Mantenimiento del acuarioMantenimiento del acuario
Mantenimiento del acuario

i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)
i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)
i2ml - Présentation workshop ACCEPT (Montpellier - Juin 2015)

200 años de ser orgullosamente mexicano
200 años de ser orgullosamente mexicano200 años de ser orgullosamente mexicano
200 años de ser orgullosamente mexicano

Psicobiologia
PsicobiologiaPsicobiologia
Psicobiologia

Webothon Haiti
Webothon  HaitiWebothon  Haiti
Webothon Haiti

Borrador nueva OM
Borrador nueva OMBorrador nueva OM
Borrador nueva OM

Cpf plaquette + programme
Cpf   plaquette + programmeCpf   plaquette + programme
Cpf plaquette + programme

Numérique au lycée juin2015
Numérique au lycée juin2015Numérique au lycée juin2015
Numérique au lycée juin2015

NetFed - Online-Bestellung von Print-Geschäftsberichten
NetFed - Online-Bestellung von Print-GeschäftsberichtenNetFed - Online-Bestellung von Print-Geschäftsberichten
NetFed - Online-Bestellung von Print-Geschäftsberichten

Guía
GuíaGuía
Guía

Llombai 2ºeva.
Llombai 2ºeva.Llombai 2ºeva.
Llombai 2ºeva.


Ähnlich wie Mktech (16)

Opensat
OpensatOpensat
Opensat

Opensat
OpensatOpensat
Opensat

Dvbshopplayer
DvbshopplayerDvbshopplayer
Dvbshopplayer

Icecrypt
IcecryptIcecrypt
Icecrypt

deu TELE-satellite-1009
deu TELE-satellite-1009deu TELE-satellite-1009
deu TELE-satellite-1009

Skyworth hs18
Skyworth hs18Skyworth hs18
Skyworth hs18

Horizon
HorizonHorizon
Horizon

Metabox
MetaboxMetabox
Metabox

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Skyworth
SkyworthSkyworth
Skyworth

Technotrend
TechnotrendTechnotrend
Technotrend

Topfield
TopfieldTopfield
Topfield

Feature satip2
Feature satip2Feature satip2
Feature satip2

Panodic m3601 e
Panodic m3601 ePanodic m3601 e
Panodic m3601 e

Arion
ArionArion
Arion

Starsat
StarsatStarsat
Starsat


Mehr von TELE-satellite deu

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311
TELE-satellite deu

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite deu

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite deu

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309
TELE-satellite deu

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv
TELE-satellite deu

Audolici
AudoliciAudolici
deu TELE-audiovision-1307
deu TELE-audiovision-1307deu TELE-audiovision-1307
deu TELE-audiovision-1307
TELE-satellite deu


Mehr von TELE-satellite deu (20)

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311

Mfc
MfcMfc
Mfc

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Work microwave
Work microwaveWork microwave
Work microwave

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309

Tivi+
Tivi+Tivi+
Tivi+

Speedcast
SpeedcastSpeedcast
Speedcast

Spaun
SpaunSpaun
Spaun

Feature uhdtv
Feature uhdtvFeature uhdtv
Feature uhdtv

Feature satip3
Feature satip3Feature satip3
Feature satip3

Deviser
DeviserDeviser
Deviser

Changhong
ChanghongChanghong
Changhong

Audolici
AudoliciAudolici
Audolici

Oreind
OreindOreind
Oreind

deu TELE-audiovision-1307
deu TELE-audiovision-1307deu TELE-audiovision-1307
deu TELE-audiovision-1307


Mktech

  • 1. 52 53TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 • bietet SD über Scart und HD über HDMI • extrem schneller Tuner mit Blindscanfunktion • außergewöhnlich geringe Programm-Umschaltzeiten • über den Ethernetanschluß können auch Internetdienste genutzt werden • wird mit sehr aktueller Satellitenliste ausgeliefert TEST REPORT HD Scart Satelliten Receiver MKTechHD Scart Stick
  • 2. 0.61 07-08/2013 www.TELE-audiovision.com/13/07/mktech 54 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com TEST REPORT HD Scart Satellite Receiver Ein Scartreceiver für das HD Zeitalter Als der neue GoosatHD Scart Stick bei uns in der Redaktion eintraf staunten wir nicht schlecht. Als wir den neuen HD Scart Stick genauer unter die Lupe nahmen stellten wir fest, dass Goosat eine geschick- te Kombination aus bewähr- tem Design und moderner Technik auf den Markt ge- bracht hatte. Der gerade mal 14 x 8 x 3 cm große Re- ceiver verfügt zwar wie alle Scartreceiver über einen in alle Richtungen bewegli- chen Scartstecker, der ihn perfekt hinter dem Fernse- her verschwinden lässt und ihm über die Scart Buchse net, leider sind sie gerade im unteren Bereich - dort befindet sich die PVR Steu- erung - etwas klein geraten und daher schwer zu bedie- nen. Insgesamt hinterlässt die Verarbeitungsqualität des neuen Goosat Recei- vers einen sehr guten Ein- druck bei uns. Der HD Scart Stick ver- fügt zwar über keinen Ins- tallationsassistenten, bietet aber zumindest nach dem ersten Einschalten sofort eine Auswahlmöglichkeit für die gewünschte OSD Sprache. Bevor wir den Re- ceiver mit der Empfangsan- lage am Dach der Redakti- on vertraut machten galt es zu allererst, die Video- signalausgabe an unseren Fernseher anzupassen. Der Scartanschluß kann wahl- weise die Modi CVBS oder RGB bieten, wobei die RGB Ausgabe auch direkten Ein- fluss auf den HDMI Aus- MKTechHD Vollausgestatteter Mini Scart Receiver mit HDTV über HDMI festen Halt gibt, zur Aus- gabe von HDTV hat Goosat aber natürlich auch einen HDMI Ausgang verbaut. Dazu gesellen sich noch der Tunereingang, eine RJ-45 Netzwerkbuchse, eine USB 2.0 Buchse, ein koaxialer S/PDIF Ausgang sowie die Anschlussmöglichkeit des externen 12V Netzteils. Zum reibungslosen Emp- fang der Fernbedienungs- signale liegt ein externer IR-Empfänger bei, der seine Anschlussbuchse gleich ne- ben einem Steckplatz für ei- nen externen RS232 Adap- ter findet. Abgerundet wird der Reigen an Anschluss- möglichkeiten noch durch einen internen Kartenleser, so dass der kleine Receiver erstaunlicherweise auch für den Pay-TV Empfang gerüs- tet ist. Das vom Hersteller bei- gelegte Netzteil kommt mit Spannungen zwischen 100 und 240V 50/60 Hz zurecht und ist somit weltweit ein- setzbar. Die mitgelieferte Fernbedienung liegt sehr angenehm in der Hand, da ihre Rückseite mit einer haftfördernden Beschich- tung versehen ist. Die Tas- ten weisen einen angeneh- men Druckpunkt auf und sind übersichtlich angeord-
  • 3. 3 4 5 6 7 8 9 1 2 56 57TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 gang hat. Einmal aktiviert, steht über diesen nämlich nur noch ein Signal in 576i zur Verfügung. Erst wenn die Scartausgabe auf CVBS umgeschaltet wird hat der Anwender wieder die Wahl zwischen den Auflösungen 576i, 576p, 720p, 1080i 50 Hz sowie 1080p (24, 25 und 50 Hz). Gut gefallen haben uns die vorprogrammierte Sa- telliten- und Transponder- liste des HD Scart Stick sowie die umfangreichen Einstellungsmöglichkeiten, die wir im Installations- menü vorgefunden haben. Selten noch hatten wir ei- nen Receiver bei uns im Testlabor, der mit so aktu- ellen Daten (insgesamt 54 Satelliteneinträge stehen bereit) vorprogrammiert ausgeliefert wird. Dank der Unterstützung aller DiSE- qC Protokolle (1.0, 1.1, 1.2 und 1.3) lässt sich der HD Scart Stick sowohl an einer gewöhnlichen Multifeed, einer Multifokus oder mo- torbetriebenen Empfangs- anlage einsetzen. Selbst an die Unterstützung von SCR Einkabellösungen hat Goo- sat gedacht, ebenso wie an eine manuell wählbare LOF, so dass auch nicht so häufig verwendete Oszilla- torfrequenzen unterstützt werden. 1. Nach dem ersten Einschalten des Receivers fordert dieser zur Sprachwahl auf 2. Installationsmenü 3. Kanallistenbearbeitung 4. Systemeinstellungen 5. Zeiteinstellungen 6. Zusatzfeatures des HD Scart Stick 7. Kanalsuchlauf auf dem NILESAT 7° West 8. Die vorprogrammierte Satellitenliste ist umfangreich und sehr aktuell 9. Auch SCR Einkabellösungen werden unterstützt Um die Kanalliste mit Einträgen zu füllen stehen mehrere Suchlaufmodi, konkret Satellite, Multi Sa- tellite, Blindscan, Trans- ponder und Multi Trans- ponder zur Auswahl bereit. So lassen sich problemlos ein oder mehrere Satelli- ten bzw. Transponder in einem Atemzug einlesen. Richtig begeistert hat uns der Blindscan des Goosa- tHD Scart Stick, hier hat der Hersteller wirklich eini- ges an Mühe investiert. In einem ersten Schritt über- prüft der Blindscansuchlauf das aktuell empfangene Satellitensignal auf aktive Transponder und gleicht die gefundenen Werte mit den Einträgen in der vorpro- grammierten Transponder- liste ab. Bei unserem Testsuchlauf auf dem HOTBIRD 13° Ost wurden so in 84 Sekunden alle vorhandenen Einträge bestätigt und sogar noch ein weiterer, neu aufge- schalteter Transponder ge- funden. Danach entspricht der Blindscansuchlauf ei- nem gewöhnlichen Such- lauf, der alle gespeicherten Transponder der Reihe nach abarbeitet. Und das tut er in atemberaubender Ge- schwindigkeit, gerade mal 3 Minuten und 50 Sekunden waren notwendig, um 1512 TV- und 529 Radioprogram- me des HOTBIRD 13° Ost einzulesen. Zeitlich unterschied sich der Blindscansuchlauf vom regulären Suchlauf ledig- lich um jene 84 Sekunden, die das Überprüfen der Transponderliste benötig- te, aufgrund des einen neu gefundenen Transponders förderte er aber 1518 TV- und 534 Radioprogramme zu Tage. Wer die Anzahl der Einträ- ge in der Kanalliste gleich von Haus aus beschränken möchte, dem stehen die Suchmodi All, FTA, HD, SD, TV, Radio, FTA TV und FTA Radio zur Verfügung. Be- sonders der Such-Modus HD hat uns besonders ge- freut, er verhindert, dass die Kanalliste mit unzähli- gen SD-Kanälen verstopft wird und nur die technisch hochwertigen Kanäle ge- sucht werden. Die Satelliten- und Trans- pondereinträge des HD Scart Stick können mühelos bearbeitet werden. Gefreut hat uns dabei, dass der Re- ceiver den Anwender nicht mit Fragen nach dem Modu- lationsverfahren belästigt, sondern diesen Parameter vollautomatisch und ohne Zutun erkennt.
  • 4. 16 17 18 6 11 12 15 10 13 14 58 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com 10. Der HD Scart Stick unterstützt die DiSEqC Protokolle 1.0 und 1.1 11. Der Suchlauf kann z.B. auf HD Sender beschränkt werden 12. Länderauswahl zur vereinfachten Koordinateneingabe bei USALS 13. Beim Hinzufügen eines Transponders wird die Modulation automatisch erkannt 14. Die Satellitenliste kann vom Anwender beliebig sortiert werden 15. Kanallisteneditor 16. Favoritenlisten 17. Zeiteinstellungen 18. Timereinträge können beliebig oft wiederholt werden
  • 5. 6 20 21 19 22 23 24 25 26 27 28 29 30 31 32 33 60 61TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 Insgesamt fanden wir das OSD des GoosatHD Scart Stick übersichtlich und an- genehm zu lesen. Die ge- samte EPG Übersicht bein- haltet das Programm von bis zu 5 Sendern bzw. die folgenden Inhalte eines einzelnen Senders. Leider ist die Anzeige nicht bild- schirmfüllend, was letztlich auf Kosten der angezeigten Inhalte geht. Praktisch ist hingegen die Möglichkeit, Timereinträge direkt via EPG programmie- ren zu können, hier stehen dann auch Features wie tägliche oder wöchentliche Wiederholung zur Auswahl bereit. Besonders anwen- derfreundlich fanden wir während unseres Tests die eigenen Tasten an der Fernbedienung zur Anzeige der Favoriten- und Satel- 19. Dank Netzwerkbuchse bietet der HD Scart Stick eine Reihe von praktischen Zusatzfeatures 20. Wettervorhersage 21. Währungsumrechner 22. Anzeige von Aktienkursen 23. Die YouTube App ist grafisch einfach gestaltet, dafür aber sehr übersichtlich 24. Suchergebnisse auf YouTube 25. AVI Videowiedergabe 26. DivX Videowiedergabe 27. M2TS Videowiedergabe 28. MP4 Videowiedergabe 29. MP3 Player 30. Bildbetrachter 31. Bildbetrachter 32. Die Infoleiste enthält den Titel der aktuellen und folgenden Sendung 33. Favoritenlistenanzeige litenliste sowie die direkte Wahlmöglichkeit der Aus- gangssignalauflösung und der verschiedenen Darstel- lungsmodi in den Bildfor-
  • 6. 6 35 36 34 37 39 38 62 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com maten 4:3 und 16:9. Begeistert hat uns im Praxistest die sehr schnel- le Kanalumschaltgeschwin- digkeit von unter einer Sekunde und auch die PVR Features müssen sich nicht verstecken. Problemlos las- sen sich zwei HD Sender gleichzeitig aufnehmen, während ein drittes Pro- gramm live gesehen wird. Angenehm war dabei, dass während einer aktiven Aufnahme alle Sender in der Kanalliste ausgeblendet werden, die nicht empfan- gen werden können. Auch die Timeshiftfunktion steht jederzeit bereit und spei- chert das aktuell gesehene Programm in einen in sei- ner Größe frei wählbaren Zwischenspeicher. Nachdem der Tuner be- reits beim Suchlauf einen positiven Eindruck hinter- lassen hatte wollten wir sein Können nun auch noch beim Empfang schwächerer und schmalbandiger Signa- le auf die Probe stellen. In beiden Fällen gab er sich keine Blöße und verarbei- tete sowohl das Signal des ASTRA2D 28.2° Ost, das 34. Sprachwahl 35. Über die OSD Tastatur kann der Anwender gezielt nach einem oder mehreren Sendern suchen 36. Während einer aktiven Aufnahme werden alle Sender in der Kanalliste ausgeblendet, die derzeit nicht empfangen werden können 37. Zwei Aufnahmen können gleichzeitig durchgeführt werden 38. Anzeige der bereits aufgezeichneten Sendungen 39. Im Blindscanmodus wird die Transponderliste eines Satelliten auf neue Einträge überprüft Kompakte Kanalaufbereitung DVB-S(2) -> QAM 8 oder 16 Transponder BluBox 8 und BluBox 16 • 8/16 x DVB-S(2) (QPSK/8PSK) in DVB-C (QAM) • Empfang von bis zu 60/120 TV-Programmen SD/HD und bis zu 30/60 Radioprogrammen • Kompakte Abmessungen und hohe Energieeffizienz • LNB Steuerung mit 14/18 V + 22 kHz oder DiSEqC • Konfiguration via LAN/IP • Komplette Aufbereitung der Transportströme möglich • Jeder der 8 Ausgangskanäle kann individuell im Spektrum platziert werden • Zwei individuelle Eingangsports SAT-HD-ANALYZER SPAROS SAT HD • Hochwertiges, helles Display (10.8 cm) • SAT MPEG4-Darstellung und Messung • Spektrumanalyse • Einkabelsteuerung nach EN 50494 • DiSEqC-Steuerung • Robustes, stoßfestes Gehäuse • Spritzwasserabweisende Folientastatur Optischer Sender SOTx 1310607 NF • Frequenzbereich von 47 ... 2200 MHz • Laserausgangsleistung: +6 dBm • Quattro- und QUAD-LNB Unterstützung Optischer Empfänger SORx 1310607 NF und SORx 1310607/1 NF • 4-fach / 1-fach Empfänger im kompakten Gehäuse • Über einen Koaxialausgang fernspeisbar
  • 7. 40 41 42 43 44 45 46 47 48 64 TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com 40. Sortiermöglichkeiten der Kanalliste 41. Über die OSD Tastatur kann der Anwender gezielt nach einem oder mehreren Sendern suchen 42. Das Bildformat kann über eine eigene Taste an der Fernbedienung direkt gewählt werden 43. Die Videoausgangsauflösung kann über eine eigene Taste an der Fernbedienung direkt gewählt werden 44. Die Infoleiste enthält den Titel der aktuellen und folgenden Sendung 45, 46. EPG 47. Timereinträge können direkt aus dem EPG erstellt werden 48. SCPC Sender mit sehr niedriger Symbolrate stellen für den Tuner des HD Scart Stick kein Problem dar
  • 8. DATA TECHNICAL Manufacturer Gotech International Technology Co., Ltd. Adress 66 Yongda Road, Hongqi, ZhuHai 519045, Jinwan, CHINA Contact www.gotechcn.com/Enquiry.asp Internet www.gotechcn.com Model HD Scart Stick Function Satellite Receiver Input frequency 950 - 2150 MHz Input symbol rate 2 - 45 Ms/s DiSEqC 1.0, 1.1, 1.2, 1.3 HDMI yes Digital Audio out yes (coaxial) USB 2.0 yes CI Slot no Card Reader yes Stereo Audio, CVBS no Scart yes Ethernet yes RS232 yes 0/12V no EPG yes HDTV yes PVR yes WebTV no Dimensions 14 x 8 x 3 cm Weight 170g Power Supply 100 - 240V AC 50/60 Hz DIAGRAM ENERGY Active Power Apparent Power Mode Apparent Active Factor Active 15.5 W 9.5 W 0.61 StandBy 12 W 7.5 W 0.62 OPINION expert + – RECOMMENDED PRODUCT BY Thomas Haring Test Center Austria MKTechHD Scart Satellite Receiver 49 50 51 52 53 54 66 67TELE-audiovision International — The World‘s Largest Digital TV Trade Magazine — 07-08/2013 — www.TELE-audiovision.com www.TELE-audiovision.com — 07-08/2013 — TELE-audiovision International — 全球发行量最大的数字电视杂志 Energy: Die ersten 15 Minuten aktiver Betrieb, die zweiten 15 Minuten Standby hier im Testcenter gera- demal an der Threshold- schwelle kratzt, als auch ein schmalbandiges SCPC Signal via EUTELSAT 36° Ost problemlos. Darüberhinaus ist der GoosatHD Scart Stick voll- gepackt mit verschiedenen praktischen Zusatzfunkti- onen. Dank Ethernetbuch- se kann der Anwender auf Wetterdaten, Aktienkurse, RSS Feeds oder FTP Server zugreifen, ebenso wie ein Währungsumrechner seine Dienste anbietet. Im Praxistest nahmen wir natürlich auch die Mul- timediafunktionen des HD Scart Stick genauer un- ter die Lupe, problemlos wurden Videoclips in den Formaten DivX, MOV, AVI, MPEG, Flash, M4P, TS und WMV wiedergegeben, wäh- rend sich die unterstütz- ten Audioformate leider auf MP3 beschränkten und M4A, WMA bzw. AAC nicht erkannt wurden. Der inte- grierte Bildbetrachter stellt Bilder im BMP und JPEG Format dar und erlaubt so das komfortable Präsentie- ren von Fotos direkt über den heimischen Fernseher. Neben dem Abspeichern von Aufnahmen und dem Zugriff auf Multimediainhal- te kann der USB Anschluss auch zum Aktualisieren der Software des Receivers ver- wendet werden, in regel- mäßigen Abständen stellt der Hersteller Updates über seine Website zum Down- load bereit. Insgesamt hat uns der HD Scart Stick aus dem Hause Goosat sehr gut gefallen, eindrucksvoll beweist der Hersteller mit diesem neu- en Produkt, dass die Zeiten der Scartreceiver noch lan- ge nicht vorbei sind. Für den HD Scart Stick sprechen besonders der extrem leis- tungsfähige Tuner, dessen Ansteuerung perfekt in die Software implementiert wurde und daher für hervorragende Ergebnisse sorgt, die einfache und klar strukturierte Bedienerführung und die insgesamt sehr durchdachte und gute Umsetzung aller zu erwartenden Features. Keine 49. Kanallistenbearbeitung 50. Die Kanalliste kann auf verschiedene Weise automatisch sortiert werden 51. Hat man die Kanalliste erstmal an seine Bedürfnisse angepasst, kann diese für den Notfall gesichert werden 52. Spracheinstellungen 53. OSD Einstellungen 54. Jugendschutzeinstellungen
