Vernetzte IT-Systeme
5. TCP/IP Protokollfamilie
Prof. Dr. Volkmar Langer
Florian Schimanke
Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung 4.0 International Lizenz.
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.1.1 Einführung TCP/IP
Prof. Dr. Volkmar Langer
Florian Schimanke
TCP/IP-Referenzmodell
Ziele:
• Unabhängigkeit von der
verwendeten Netzwerk-
Technologie
• Unabhängigkeit von der
Architektur des Hosts
• Universelle
Verbindungsmöglichkeit
• Ende-zu-Ende Quittungen
• Standardisierte
Anwendungsprotokolle
TCP/IP-Protokollfamilie Seite 3
Anwendungsschicht
Übertragungsschicht
Internetschicht
Netzwerkschicht
TCP/IP-Protokoll-Architektur
Anwendungsschicht
Darstellungsschicht
Sitzungsschicht
Transportschicht
TCP/UDP
Netzwerkschicht
(Routingprotokolle, ICMP, ARP)
IP
Sicherungsschicht
Bitübertragungsschicht
TCP/IP-Protokollfamilie Seite 4
Transmission Control Protocol
Schicht 4 ISO/OSI
Ziele:
Transportschicht:
• sicherer Datentransport
• Multiplexing im Full-Duplex-Verfahren
• zuverlässiger, verbindungsorientierter Dienst
• „Ende zu Ende“ - Kontrolle
TCP/IP-Protokollfamilie Seite 5
TCP-Header
Fenstergröße Empfänger
Dringlichkeit
TCP/IP-Protokollfamilie Seite 6
Multiplexing von IP-Verbindungen über Ports
212.77.156.18 Port 21
212.77.156.18 Port 80
212.77.156.18 Port 25
212.77.156.18 Port 80
212.77.156.18 Port 25
212.77.156.18 Port 21
Oktober 2012 TCP/IP-Protokollfamilie Seite 7
TCP Multiplexmechanismus: Portnummern
• Mulitplexmechanismus sorgt für die Verwaltung zur
einer Vielzahl von Prozessen
Koexistenz
• Zur Identifikation der verschiedenen Datenströme und Prozesse vergibt TCP
Portnummern
• Wichtige TCP Port-Nummern:
– FTP DATA 20
– FTP Control 21
– Telnet 23
– SMTP 25
– HTTP 80
Oktober 2012 TCP/IP-Protokollfamilie Seite 8
TCP – three-way-handshake
verbindungsorientiertes Protokoll
SYN (seq=x)
SYN (seq=y, ACK=x+1)
ACK=y+1
TCP/IP-Protokollfamilie Seite 9
Beispiel für TCP-Verbindung –
Sequence-/Acknowledgement Numbermanagement
Daten (1.024 Byte) Seq=1
ACK ACK=1.025
Daten (1.024 Byte) Seq=1.025
Daten (1.024 Byte) Seq=2.049
Daten (1.024 Byte) Seq=3.073
Daten (1.024 Byte) Seq=1.025
ACK ACK=4.097
X
TCP/IP-Protokollfamilie Seite 10
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1
1 ? 3
1 ? 3 4
Timer für Seq=1.025 1 2 3 4
abgelaufen
Sender Empfänger
Sliding-Window-Verfahren
Sender Empfänger Sender Empfänger
Send 1, 2, 3
ACK 3
Window 2
Send 3, 4, 5
ACK 5
Window 2
Send 5, 6
ACK 7
Window 2
X
X
Static window Sliding window
TCP/IP-Protokollfamilie Seite 11
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.1.2 UDP – User Datagram Protocol
Prof. Dr. Volkmar Langer
Florian Schimanke
UDP - User Datagramm Protocol
• Schicht 4 ISO/OSI
• Ziele:
–Datenübertragung mit minimalen
Protokollmechanismen
–Durchsatzoptimierung auf Kosten
von Sicherheit!
TCP/IP-Protokollfamilie Seite 13
Dienste und Anwendungen von UDP
• geschwindigkeitsoptimierter Transport ohne Gewährleistung
• Multiplexen von Verbindungen via Ports (vgl. TCP)
 kein Verbindungsmanagement
 keine Flusskontrolle
 keine Fehlerbehandlung
• „Echtzeitanwendungen“
– Beispiel: IP-Telefonie – Voice over IP
– Beispiel: RealPlayer – Audio-/Video Stream
– Beispiel: RealVideo – Videokonferenz
TCP/IP-Protokollfamilie Seite 14
UDP vs TCP – Header
TCP/IP-Protokollfamilie Seite 15
Vergleich der Layer-4-Protokolle TCP und UDP
Eigenschaft TCP UDP
Ende zu Ende Kontrolle  X
Zeitüberwachung der Verbindung  X
Flusskontrolle  X
Erkennung von Duplikaten  X
Fehlererkennung  O
Fehlerbehebung  X
Adressierung höherer Schichten  
Größe des Headers 20 Byte 8 Byte
Geschwindigkeit D G
Belastung der Systemresourcen F D
TCP/IP-Protokollfamilie Seite 16
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.1.3 IP – Internet Protocol
Prof. Dr. Volkmar Langer
Florian Schimanke
Internet Protocol (IP)
• Schicht 3 ISO/OSI
• Ziele:
–Adressierung: IP-Nummernsystem
–Fragmentieren von Paketen der darüber
liegenden Schicht
–unzuverlässiger, verbindungsloser Dienst
TCP/IP-Protokollfamilie Seite 18
Funktionen von IP
• Definition von Paketen
• Definition des Adressierungsschemas
• Übermittlung der Daten von Transportebene zur
Netzwerkschicht
• Routing von Datagrammen durch das Netz
• Fragmentierung und Defragmentierung von Datagrammen
TCP/IP-Protokollfamilie Seite 19
IP-Header
TCP/IP-Protokollfamilie Seite 20
IP Fragmentierung/Defragmentierung
 Problem: jedes Netzwerk hat seine maximale Framegröße
(MTU: Maximum Transmission Unit)
 Beispiel: Übertragung über Ethernet  FDDI  PPP  Ethernet
MTU: 1500 MTU: 4352 MTU: 532 MTU: 1500
ETH IP 1400 FDDI IP 1400 PPP IP 512
PPP IP 512
PPP IP 376
ETH IP 512
ETH IP 512
ETH IP 376
TCP/IP-Protokollfamilie Seite 21
IP Weiterleitung innerhalb eines LANs
• Adress Resolution Protocol - ARP
• Schicht 2 ISO/OSI
– Data link layer (Ethernet, X.25 usw.)
• dynamische Adressumwandlung durch Abfrage
• Ziel:
–Zuordnung von Ebene 3 (IP-) Adressen zu
Ebene 2 (physikalische) Adressen
TCP/IP-Protokollfamilie Seite 24
Funktionsweise von ARP
Wie findet IP die MAC Adresse der Gegenstation?
TCP/IP-Protokollfamilie Seite 25
ARP: Warum Mac- und IP-Adressen?
A
A
A
B
3
TCP/IP-Protokollfamilie Seite 26
Quell-IP:
Ziel-IP:
Quell-MAC:
Ziel-MAC:
Quell-IP:
Ziel-IP:
Quell-MAC:
Ziel-MAC:
Quell-IP:
Ziel-IP:
Quell-MAC:
Ziel-MAC:
Quell-IP:
Ziel-IP:
Quell-MAC:
Ziel-MAC:
Quell-IP:
Ziel-IP:
Quell-MAC:
Ziel-MAC:
1
2
3
A
A
A
B
B
A B
B
B
1
1
2
2
3
3
B
B
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.2.1 Aufgaben von IP-Adressen
Prof. Dr. Volkmar Langer
Florian Schimanke
Aufgaben von IP-Adressen
• Die meisten Netzwerke basieren heutzutage auf dem
IP-Adressierung & Subnetting Seite 28
Internet Protocol (IP)
• IP-Adressen dienen der eindeutigen logischen
Adressierung von einzelnen Netzwerkkomponenten
oder ganzen Netzwerken
Aufgaben von IP-Adressen
• Angesiedelt auf Schicht 3 (Network Layer) im OSI-Modell
– Daher ist IP auch ein „geroutetes Protokoll“
– Diverse auf ihm aufsetzende Protokolle
• Weltweit eindeutige Adressierung (jede öffentliche IP-Adresse
darf nur einmal vergeben werden!)
• Inzwischen knapp werdender Adressraum
• Bestehend aus 32 Bits (IPv4) bzw. 128 Bits (IPv6)
IP-Adressierung & Subnetting Seite 29
IP-Adressen
• Beispiel einer IPv4-Adresse:
172.16.14.193
• Beispiel einer IPv6-Adresse:
0:0:0:0:0:0:AC10:EC1
oder auch
::AC10:EC1
IP-Adressierung & Subnetting Seite 30
Aufgaben von IP-Adressen

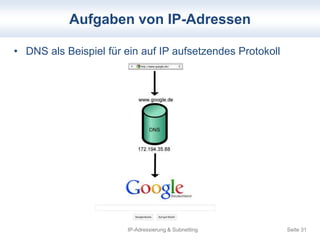

• DNS als Beispiel für ein auf IP aufsetzendes Protokoll
IP-Adressierung & Subnetting Seite 31
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.2.2 Einteilung von IP-Adressen
Prof. Dr. Volkmar Langer
Florian Schimanke
IP-Adressklassen
• IP-Adressen werden basierend auf den höchstwertigen
Bits in Klassen eingeteilt
Klasse Höchstwertige Bits Erstes Oktett Bits in Netzadresse
A 0 0 - 127* 8
B 10 128 - 191 16
C 110 192 - 223 24
• Zur allgemeinen Adressierung von Computersystemen
werden nur die Klassen A, B und C verwendet
• Weitere Klassen dienen z.B. für die Adressierung von
Multicasts (D) und für Forschungszwecke (E)
IP-Adressierung & Subnetting Seite 33
IP-Adressklassen
• Jede Klasse unterstützt eine unterschiedlich große Anzahl
an Netzwerken und adressierbaren Rechnern
Adressklasse Anzahl Netze Anzahl Hosts pro Netz
A 126* 16.777.214
B 16.384 65.534
C 2.097.152 254
• Ursprünglich wurden großen Unternehmen ganze Netze
aus einer Klasse zugewiesen
• Klasse A dient der Adressierung von großen, B der
Adressierung von mittleren und C der Adressierung von
kleinen Netzwerken
IP-Adressierung & Subnetting Seite 34
Private Adressbereiche
• In jeder IP-Adressklasse gibt es einen Bereich, der als
privater Adressbereich bezeichnet wird.
Klasse Privater Adressbereich (RFC 1918)
A 10.0.0.0 bis 10.255.255.255
B 172.16.0.0 bis 172.31.255.255
C 192.168.0.0 bis 192.168.255.255
• Private Adressen werden in LANs verwendet und können
vom Administrator frei, aber eindeutig vergeben werden.
• Private Adressen werden im Internet nicht geroutet!
IP-Adressierung & Subnetting Seite 35
Öffentliche Adressbereiche
• Öffentliche IP-Adressen sind alle Adressen, die nicht im
privaten Adressbereich liegen
• Diese Adressen werden zentral von der Internet Assigned
Numbers Authority (IANA) verwaltet und vergeben
• Öffentliche IP-Adressen sollten nicht in privaten LANs
IP-Adressierung & Subnetting Seite 36
vergeben werden
• Öffentliche IP-Adressen werden im Internet geroutet
NAT / PAT
• Wie können private IP-Adressen auf das Internet
IP-Adressierung & Subnetting Seite 37
zugreifen?
• Wie können mehrere Rechner aus einem LAN auf
öffentliche Netze zugreifen?
• NAT – Network Address Translation
– Router (bzw. Gateway) übernimmt Stellvertreterrolle für gesamtes
Netzwerk
– Komplettes Netzwerk ist nach außen nur als eine einzige IP-Adresse
sichtbar
• PAT – Port Adress Translation
– wird genutzt, um Datenströme eindeutig zu einem Host im LAN
zuordnen zu können
NAT / PAT
Internet
IP-Adressierung & Subnetting Seite 38
• NAT-Schema
Intern: 172.16.0.0/16
Extern: 218.36.198.7
Router
NAT / PAT
IP-Adressierung & Subnetting Seite 39
• PAT im Wireshark
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.2.3 Aufbau von IP-Adresse
Prof. Dr. Volkmar Langer
Florian Schimanke
IPv4-Header
IP-Adressierung & Subnetting Seite 41
Aufbau von IP-Adressen
• IPv4-Adressen bestehen aus einem Netzanteil und einem
IP-Adressierung & Subnetting Seite 42
Hostanteil.
• Der jeweilige Anteil wird durch die zugehörige Subnetmask
bestimmt
• IPv4-Adressen und Subnetmasks bestehen aus vier
binären Oktetten (also insgesamt 32 Bits), die durch
Punkte voneinander getrennt werden
• Zum besseren Verständnis werden IP-Adressen in der
Regel in Dezimalform dargestellt
Beispiel: 172.16.14.193
Aufbau von IP-Adressen
• Umrechnung einer IP-Adresse von binär in dezimal
172.16.14.193
entspricht
10101100.00010000.00001110.11000001
172 = 1*27 + 0*26 + 1*25 + 0*24 + 1*23 + 1*22 + 0*21 + 0*20
16 = 0*27 + 0*26 + 0*25 + 1*24 + 0*23 + 0*22 + 0*21 + 0*20
14 = 0*27 + 0*26 + 0*25 + 0*24 + 1*23 + 1*22 + 1*21 + 0*20
193 = 1*27 + 1*26 + 0*25 + 0*24 + 0*23 + 0*22 + 0*21 + 1*20
IP-Adressierung & Subnetting Seite 43
Aufbau von IP-Adressen
• Jede Adressklasse besitzt eine Standardsubnetmask:
– A: 255.0.0.0 bzw. 11111111.00000000.00000000.00000000
– B: 255.255.0.0 bzw. 11111111.11111111.00000000.00000000
– C: 255.255.255.0 bzw. 11111111.11111111.11111111.00000000
• Die Anzahl der Nullen bestimmt die Menge der Hosts, die
in einem Netz adressiert werden können
• Hierbei müssen jeweils eine Adresse für die Netzadresse
und eine für die Broadcastadresse abgezogen werden
– Beispiel: Klasse B  16 Nullen in der Subnetmask
216 = 65.536 – 2 = 65.534 adressierbare Hosts
IP-Adressierung & Subnetting Seite 44
Aufbau von IP-Adressen
• Die Einsen und Nullen der Subnetmask bestimmen den
Netzanteil und den Hostanteil der IP-Adresse
– Beispiel einer Klasse B Adresse mit Standardsubnetmask
(172.16.14.193 und 255.255.0.0)
10101100.00010000.00001110.11000001
11111111.11111111.00000000.00000000
• Der Netzanteil bestimmt gleichzeitig die Adresse des
kompletten Netzwerks (Net-ID)
 im obigen Beispiel also 172.16.0.0
IP-Adressierung & Subnetting Seite 45
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.2.4 IP-Adressvergabe
Prof. Dr. Volkmar Langer
Florian Schimanke
IP-Adressvergabe
• Zwei grundsätzliche Möglichkeiten der Adressvergabe:
– automatisch bzw. dynamisch
– manuell bzw. statisch
• Automatische bzw. dynamische Adressvergabe
– Dynamic Host Configuration Protocol
– Server im Netzwerk
– Adresszuweisung zufällig oder auf Basis der MAC-Adresse
– Geringer administrativer Aufwand
• Manuelle bzw. statische Adressvergabe
– erfolgt durch den Administrator
– Hoher administrativer Aufwand
IP-Adressierung & Subnetting Seite 47
DHCP
IP-Adressierung & Subnetting Seite 48
• Möglichkeiten
– IP-Adressen werden aus einem definierten Adressraum vom
DHCP-Server willkürlich (aber eindeutig!) vergeben
– IP-Adressen werden anhand einer festgelegten Tabelle auf Basis
der MAC-Adressen der Clients vergeben
– IP-Adressen können nach einer gewissen Zeit (Lease time)
„ablaufen“ und müssen dann erneut angefordert werden
• Vorteile
– geringer Administrationsaufwand
– rudimentäre Sicherheit
– geringer Nutzeraufwand
• Nachteile
– Wartung
– Overhead durch zusätzlichen Verkehr
DHCP
IP-Adressierung & Subnetting Seite 49
• Ablauf
– Client sendet Such-Anfrage nach einem DHCP-Server als
Broadcast ins Netzwerk (DHCPDISCOVER)
– Verfügbare DHCP-Server antworten ebenfalls per Broadcast mit
einem „Angebot“ (DHCPOFFER)
– Client entscheidet sich für einen der antwortenden Server und
sendet eine IP-Anfrage an ihn (DHCPREQUEST)
– Der vom Client ausgewählte Server bestätigt die Anfrage mit einem
Acknowledgement, der IP-Adresse und allen weiteren
Informationen (DHCPACK)
Vereinfachte Darstellung:
Anfrage beim
Systemstart
IP-Adresse,
Gateway, SN-Maske,
DNS
Manuelle/statische Vergabe
• IP-Adressen, Subnetmask, Gateway, etc. werden vom
Administrator fest (statisch) auf dem Client hinterlegt
IP-Adressierung & Subnetting Seite 50
Manuelle/statische Vergabe
IP-Adressierung & Subnetting Seite 51
• Vorteile
– Komplette Kontrolle über die Vergabe von IP-Adressen
– Wichtig z.B. für Server bei denen sich die IP-Adresse nicht ändern
darf, damit sie erreichbar bleiben
• Nachteile
– Hoher administrativer Aufwand
– Gefahr von IP-Adresskonflikten bei doppelter Vergabe
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.2.5 Subnet-Bildung
Prof. Dr. Volkmar Langer
Florian Schimanke
Subnet-Bildung
• Problem/Ausgangspunkt:
– IPv4-Adressen werden knapp
– Keine Basis-Sicherheit von Netzwerken
– Kaum Verwaltungsmöglichkeiten
IP-Adressierung & Subnetting Seite 53
• Ursachen:
– Verschwenderischer Umgang mit öffentlichen IPv4-Adressen
– Fehleinschätzung des Bedarfs an IP-Adressen
• Lösung:
–Bildung von Subnetzen
• Vorgehensweise:
– Hostbits werden für die Subnetmask „entliehen“
– Hostbits müssen immer lückenlos von links nach rechts entliehen
werden
Subnet-Bildung
IP-Adressierung & Subnetting Seite 54
• Auswirkungen:
– Veränderung der Standardsubnetzmaske
– Bildung verschiedener kleiner Netze
– Verringerung der Anzahl von adressierbaren Hosts pro Netzwerk
• Ergebnisse:
–kleinere Netzwerke
–mehr Sicherheit
– Freisetzung von Adressen
• Darstellung:
– 172.16.14.193 mit 255.255.0.0 oder
– 172.16.14.193/16
Subnet-Bildung
• Beispiel einer Klasse C Adresse:
2³=8 32
IP-Adressierung & Subnetting Seite 55
– 192.168.10.0/24
• entspricht 1 Netzwerk mit 254 Hosts
– 192.168.10.0/27
• entspricht Netzwerken mit jeweils Adressen
Subnetz Nr. Subnetz-ID Host-Range Broadcast ID
0 192.168.10.0 .1 - .30 192.168.10.31
1 192.168.10.32 .33 - .62 192.168.10.63
2 192.168.10.64 .65 – .94 192.168.10.95
3 192.168.10.96 .97 - .126 192.168.10.127
4 192.168.10.128 .129 - .158 192.168.10.159
5 192.168.10.160 .161 - .190 192.168.10.191
6 192.168.10.192 .193 - .222 192.168.10.223
7 192.168.10.224 .225 - .254 192.168.10.255
Subnet-Bildung
• Ermittlung der Anzahl von geschaffenen Subnets
– Die Anzahl der vom Hostanteil entliehenen Bits bestimmt die
Menge der geschaffenen Subnets
– Beispiel: Werden 3 Bits vom Hostanteil entliehen, können hiermit
Subnets geschaffen werden
– Das jeweils erste und letzte Subnet darf nicht verwendet werden,
da sie Netzwerk- und Broadcastadresse enthalten
– Insgesamt sind also Subnets nutzbar!
IP-Adressierung & Subnetting Seite 56
8
6
Subnet-Bildung
• Ermittlung der Anzahl der Hosts pro Subnet
– Die Anzahl der nach dem Subnetting übrig gebliebenen Nullen in
der Subnetmask bestimmt die Anzahl der Hosts pro Subnet
– Beispiel: Werden 3 Bits vom Hostanteil einer Klasse C Adresse
32
entliehen, können Hosts pro Subnet adressiert werden
– Die jeweils erste und letzte Adresse in einem Subnet darf nicht
verwendet werden, da sie Netzwerk- und Broadcastadresse des
Subnets darstellen
30
– Insgesamt sind also Hosts pro Subnet adressierbar!
IP-Adressierung & Subnetting Seite 57
Subnet-Bildung
Subnetz Nr. Subnetz-ID Host-Range Broadcast ID
0 192.168.10.0 .1 - .30 192.168.10.31
1 192.168.10.32 .33 - .62 192.168.10.63
2 192.168.10.64 .65 – .94 192.168.10.95
3 192.168.10.96 .97 - .126 192.168.10.127
4 192.168.10.128 .129 - .158 192.168.10.159
5 192.168.10.160 .161 - .190 192.168.10.191
6 192.168.10.192 .193 - .222 192.168.10.223
7 192.168.10.224 .225 - .254 192.168.10.255
IP-Adressierung & Subnetting Seite 58
Subnetting
• Ermittlung der Subnetadresse eines Hosts
– Die Subnetadresse eines gegebenen Hosts kann über das logische
IP-Adressierung & Subnetting Seite 59
AND ermittelt werden
– Hierzu werden die Binärwerte der Hostadresse und der
Subnetmask verglichen
– Beispiel: 192.168.10.195/27
11000000.10101000.00001010.11000011
11111111.11111111.11111111.11100000
11000000.10101000.00001010.11000000
– Subnet-Adresse: 192.168.10.192
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.2.6 IPv6
Prof. Dr. Volkmar Langer
Florian Schimanke
IPv6
• IPv4-Adressraum wird knapp
• IPv6 bietet ausreichend großen Adressraum
– 128-Bit Adressen im Gegensatz zu 32-Bit bei IPv4
– 10^38 eindeutige Adressen möglich im Gegensatz zu ca. 4
Milliarden bei IPv4 (wovon ca. 80% durch ungünstige Verteilung
vergeudet wurden)
– Selbst wenn jeder heutige Rechner 1.000 Adressen erhielte,
blieben noch immer 10^35 eindeutige Adressen übrig
– Spezielle Ausrichtung auf mobile Nutzung von IP-basierten
IP-Adressierung & Subnetting Seite 61
Diensten
– Veränderte Schreibweise gegenüber IPv4, basierend auf dem
Hexadezimal-System
IPv6
IP-Adressierung & Subnetting Seite 62
• Neue Schreibweise
– 8 jeweils durch Doppelpunkte getrennte Blöcke
– Jeder Block besteht aus 4-stelligen Hexadezimalzahlen
– Buchstaben dürfen groß oder klein geschrieben werden
– In jedem Block lassen sich genau 16 Bits abbilden
– 8 Blöcke a 16 Bits  128 Bits
• Beispiel IPv4-Adresse
– 172.16.14.193
• Beispiel IPv6-Adresse
– 4030:00BC:0000:00A4:0267:01FF:FE01:7352
IPv6
IP-Adressierung & Subnetting Seite 63
• Aufbau
– Ein Präfix gibt an, welche Bits für die Netzwerkkennung verwendet
werden. Angegeben wird dies in der CIDR-Notation.
• Die IPv6-Adresse 2001:db8:feed:f101::feed:1/64 bezieht sich daher auf
das Netz 2001:db8:feed:f101/64.
– Die ersten 64 Bit sind für das Subnetzpräfix reserviert
– Link Local oder verbindungslokale Adresse
• Für jede Netzwerkschnittstelle eines Hosts einzeln festgelegt
• Beginnen immer mit fe80::
• Beinhalten einen Schnittstellen-Identifier
• Eindeutige Adressierung ohne Konfiguration
IPv6
• IPv6 Adressen folgen bestimmten Regeln!
• Beispiel IPv6-Adresse
– 4030:00BC:0000:00A4:0267:01FF:FE01:7352
• Dabei dürfen führende Nullen innerhalb eines Blocks
weggelassen werden; ein Block muss jedoch mindestens
eine Hexadezimalziffer enthalten
– 4030:BC:0:A4:267:1FF:FE01:7352
IP-Adressierung & Subnetting Seite 64
IPv6
• Innerhalb einer Adresse vorkommende Nullenfolgen
können maximal einmal abgekürzt werden
IP-Adressierung & Subnetting Seite 65
• Beispiele:
– FE80:0:0:0:0:0:0:57  FE80::57
– 0:0:0:0:0:0:83C:933  ::83C:933
– FE80:0:0:2:0:0:0:5  FE80::2:0:0:0:5 oder
FE80:0:0:2::5
• Die Abkürzung für eine Nullgruppe durch zwei
aufeinanderfolgende Doppelpunkte darf aus
Eindeutigkeitsgründen nur einmal vorkommen!
IPv6
• Die Erweiterungsregeln funktionieren analog
IP-Adressierung & Subnetting Seite 66
• Beispiel:
– ::1  0:0:0:0:0:0:0:1
– 2030:3:7::5A6  2030:3:7:0:0:0:0:5A6
– FEC0::2:0:0:0:7  FEC0:0:0:2:0:0:0:7
– FEC0:0:0:2::7  FEC0:0:0:2:0:0:0:7

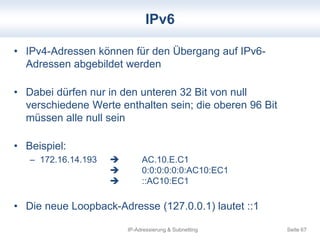

IPv6
• IPv4-Adressen können für den Übergang auf IPv6-
Adressen abgebildet werden
• Dabei dürfen nur in den unteren 32 Bit von null
verschiedene Werte enthalten sein; die oberen 96 Bit
müssen alle null sein
IP-Adressierung & Subnetting Seite 67
• Beispiel:
– 172.16.14.193  AC.10.E.C1
 0:0:0:0:0:0:AC10:EC1
 ::AC10:EC1
• Die neue Loopback-Adresse (127.0.0.1) lautet ::1
Vernetzte IT-Systeme
5. TCP/IP-Protokollfamilie
5.3 Anwendungsorientierte Schichten (5 – 7)
Prof. Dr. Volkmar Langer
Florian Schimanke
Anwendungsorientierte Schichten 5 - 7
• Schicht 5:
• Schicht 6:
• Schicht 7:
Sitzungsschicht
Darstellungsschicht
Anwendungsschicht
• Werden oftmals zusammenhängend gesehen
TCP/IP-Protokollfamilie Seite 69
Protokolle der anwendungsorientierten Schichten
• Telnet: virtuelle Terminals
• FTP: File Transfer Protocol
• SMTP: Simple Mail Transfer Protocol
• POP3: Post Office Protocol Version 3
• HTTP: Hypertext Transfer Protocol
• NNTP: Network News Transfer Protocol
• SNMP: Simple Network Management Protocol
TCP/IP-Protokollfamilie Seite 70
TCP/IP-Modell
POP3
VIT/Schimanke
Wireless
LAN
WAN
E-Mail auf den Schichten 5 - 7
• TCP Ports 25 (SMTP) und 110 (POP3)
• Schicht 5
• Ziele
–Verbindungsaufbau
–Verbindungsmanagement
–Verbindungsabbau
TCP/IP-Protokollfamilie Seite 72
E-Mail auf den Schichten 5 - 7
• TCP Ports 25 (SMTP) und 110 (POP3)
• Schicht 6
• Ziele
–Korrekte Darstellung der Daten
–Formatierung der Daten
TCP/IP-Protokollfamilie Seite 73
E-Mail auf den Schichten 5 - 7
• TCP Ports 25 (SMTP) und 110 (POP3)
• Schicht 7
• Ziele
–Kommunikation mit dem Anwender
–Bereitstellung der Daten per
Anwendung
TCP/IP-Protokollfamilie Seite 74
Quellenhinweise
[1] J. Scherff: Grundkurs Computernetze. Eine kompakte Einführung in die
Netzwerk- und Internet-Technologien, 2., überarbeitete und erweiterte
Auflage 2010, Wiesbaden: Vieweg + Teubner Verlag.
[2] L.L. Peterson, B.S. Davie: Computernetze – Eine systemorientierte
Einführung, dpunkt.verlag Heidelberg, 2008
[3] Tanenbaum, Andrew S.: Computernetzwerke. 4., überarb. Aufl., [4.
Nachdr.]. München: Pearson-Studium (InformatikNetzwerke), 2007
[4] Cisco Networking Academy Program, 1. und 2. Semester CCNA, 3.
Auflage, Markt und Technik Verlag, München, 2007
[5] Cisco Academy @ HSW:
https://www.hsw-elearning.de/cisco/, 2013
August 2014

Weitere ähnliche Inhalte

Was ist angesagt?

Presentation1
Presentation1Presentation1
Presentation1
Rahul Polara

BGP FlowSpec experience and future developments
BGP FlowSpec experience and future developmentsBGP FlowSpec experience and future developments
BGP FlowSpec experience and future developments
Pavel Odintsov

WiFi
WiFiWiFi
IP addressing
IP addressingIP addressing
IP addressing
tameemyousaf

7 palo alto security zones & interfaces concepts
7 palo alto security zones & interfaces concepts7 palo alto security zones & interfaces concepts
7 palo alto security zones & interfaces concepts
Mostafa El Lathy

Chapter 11 - Network Address Translation for IPv4
Chapter 11 - Network Address Translation for IPv4Chapter 11 - Network Address Translation for IPv4
Chapter 11 - Network Address Translation for IPv4
Yaser Rahmati

Pbx presentation ingate_itexpoeast2014
Pbx presentation ingate_itexpoeast2014Pbx presentation ingate_itexpoeast2014
Pbx presentation ingate_itexpoeast2014
kwader Saudi

2 what is the best firewall (sizing)
2 what is the best firewall (sizing)2 what is the best firewall (sizing)
2 what is the best firewall (sizing)
Mostafa El Lathy

Ethernet vs-mpls-tp-in-the-access-presentation
Ethernet vs-mpls-tp-in-the-access-presentationEthernet vs-mpls-tp-in-the-access-presentation
Ethernet vs-mpls-tp-in-the-access-presentation
Nir Cohen

19 high availability
19 high availability19 high availability
19 high availability
Mostafa El Lathy

CCNA
CCNACCNA
MPLS Deployment Chapter 2 - Services
MPLS Deployment Chapter 2 - ServicesMPLS Deployment Chapter 2 - Services
MPLS Deployment Chapter 2 - Services
Ericsson

IPv4 and IPv6
IPv4 and IPv6IPv4 and IPv6
IPv4 and IPv6
saurav kumar mourya

10 palo alto nat policy concepts
10 palo alto nat policy concepts10 palo alto nat policy concepts
10 palo alto nat policy concepts
Mostafa El Lathy

IPV4 vs IPV6
IPV4 vs IPV6IPV4 vs IPV6
IPV4 vs IPV6
Devang Doshi

Osi
OsiOsi
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
ALTANAI BISHT

Trabajo IPv6
Trabajo IPv6Trabajo IPv6
Trabajo IPv6
Jorge Benito

CCNA TCP/IP
CCNA TCP/IPCCNA TCP/IP
CCNA TCP/IP
Dsunte Wilson

OSI reference model
OSI reference modelOSI reference model
OSI reference model
Ishan Udyoga


Was ist angesagt? (20)

Presentation1
Presentation1Presentation1
Presentation1

BGP FlowSpec experience and future developments
BGP FlowSpec experience and future developmentsBGP FlowSpec experience and future developments
BGP FlowSpec experience and future developments

WiFi
WiFiWiFi
WiFi

IP addressing
IP addressingIP addressing
IP addressing

7 palo alto security zones & interfaces concepts
7 palo alto security zones & interfaces concepts7 palo alto security zones & interfaces concepts
7 palo alto security zones & interfaces concepts

Chapter 11 - Network Address Translation for IPv4
Chapter 11 - Network Address Translation for IPv4Chapter 11 - Network Address Translation for IPv4
Chapter 11 - Network Address Translation for IPv4

Pbx presentation ingate_itexpoeast2014
Pbx presentation ingate_itexpoeast2014Pbx presentation ingate_itexpoeast2014
Pbx presentation ingate_itexpoeast2014

2 what is the best firewall (sizing)
2 what is the best firewall (sizing)2 what is the best firewall (sizing)
2 what is the best firewall (sizing)

Ethernet vs-mpls-tp-in-the-access-presentation
Ethernet vs-mpls-tp-in-the-access-presentationEthernet vs-mpls-tp-in-the-access-presentation
Ethernet vs-mpls-tp-in-the-access-presentation

19 high availability
19 high availability19 high availability
19 high availability

CCNA
CCNACCNA
CCNA

MPLS Deployment Chapter 2 - Services
MPLS Deployment Chapter 2 - ServicesMPLS Deployment Chapter 2 - Services
MPLS Deployment Chapter 2 - Services

IPv4 and IPv6
IPv4 and IPv6IPv4 and IPv6
IPv4 and IPv6

10 palo alto nat policy concepts
10 palo alto nat policy concepts10 palo alto nat policy concepts
10 palo alto nat policy concepts

IPV4 vs IPV6
IPV4 vs IPV6IPV4 vs IPV6
IPV4 vs IPV6

Osi
OsiOsi
Osi

Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...
Sip Detailed , Call flows , Architecture descriptions , SIP services , sip se...

Trabajo IPv6
Trabajo IPv6Trabajo IPv6
Trabajo IPv6

CCNA TCP/IP
CCNA TCP/IPCCNA TCP/IP
CCNA TCP/IP

OSI reference model
OSI reference modelOSI reference model
OSI reference model


Andere mochten auch

Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Volkmar Langer

Lernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der DigitalisierungLernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der Digitalisierung
Volkmar Langer

Konnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der ZukunftKonnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der Zukunft
Volkmar Langer

Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!
Volkmar Langer

Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012
Volkmar Langer

Offene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/LernformatenOffene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/Lernformaten
Volkmar Langer

Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Volkmar Langer

MTGI Zahlensysteme
MTGI ZahlensystemeMTGI Zahlensysteme
MTGI Zahlensystemeedu.support

Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?
Volkmar Langer

Social learning-06-09-2012
Social learning-06-09-2012Social learning-06-09-2012
Social learning-06-09-2012
Volkmar Langer

TCP/IP Basics
TCP/IP BasicsTCP/IP Basics
TCP/IP Basics
sanjoysanyal

Unterbrechungsfreie stromversorgung
Unterbrechungsfreie stromversorgungUnterbrechungsfreie stromversorgung
Unterbrechungsfreie stromversorgungMichael Siebert


Andere mochten auch (12)

Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...

Lernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der DigitalisierungLernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der Digitalisierung

Konnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der ZukunftKonnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der Zukunft

Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!

Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012

Offene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/LernformatenOffene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/Lernformaten

Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...

MTGI Zahlensysteme
MTGI ZahlensystemeMTGI Zahlensysteme
MTGI Zahlensysteme

Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?

Social learning-06-09-2012
Social learning-06-09-2012Social learning-06-09-2012
Social learning-06-09-2012

TCP/IP Basics
TCP/IP BasicsTCP/IP Basics
TCP/IP Basics

Unterbrechungsfreie stromversorgung
Unterbrechungsfreie stromversorgungUnterbrechungsfreie stromversorgung
Unterbrechungsfreie stromversorgung


Ähnlich wie VIT 5-2014

Grundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI ModellGrundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI Modell
Christian Höserle

C# Workshop - Networking
C# Workshop - NetworkingC# Workshop - Networking
C# Workshop - Networking
Qiong Wu

E Security
E SecurityE Security
E Security
Udo Ornik

Transport Layer Multipathing: MPTCP und CMT-SCTP
Transport Layer Multipathing: MPTCP und CMT-SCTPTransport Layer Multipathing: MPTCP und CMT-SCTP
Transport Layer Multipathing: MPTCP und CMT-SCTP
Markus Jungbluth

Crouzet Automation - em4 Ethernet Broschüre, deutsche Fassung
Crouzet Automation - em4 Ethernet Broschüre, deutsche FassungCrouzet Automation - em4 Ethernet Broschüre, deutsche Fassung
Crouzet Automation - em4 Ethernet Broschüre, deutsche Fassung
Crouzet

Webinar Serial-over-IP
Webinar Serial-over-IPWebinar Serial-over-IP
Webinar Serial-over-IP
Westermo Network Technologies

Citrix Day 2013: Citirx Networking
Citrix Day 2013: Citirx NetworkingCitrix Day 2013: Citirx Networking
Citrix Day 2013: Citirx Networking
Digicomp Academy AG

Grundlagen der IP Kommunikation
Grundlagen der IP KommunikationGrundlagen der IP Kommunikation
Grundlagen der IP KommunikationKay Schönewerk

Internet Information Services (deutsch)
Internet Information Services (deutsch)Internet Information Services (deutsch)
Internet Information Services (deutsch)
Joerg Krause

Bit sosem 2016-wieners-sitzung-07_rechnerkommunikation-ii
Bit sosem 2016-wieners-sitzung-07_rechnerkommunikation-iiBit sosem 2016-wieners-sitzung-07_rechnerkommunikation-ii
Bit sosem 2016-wieners-sitzung-07_rechnerkommunikation-ii
Institute for Digital Humanities, University of Cologne

Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...
Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...
Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...
NETWAYS

.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann
.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann
.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann
Tim Riemann

Interaktives Web
Interaktives WebInteraktives Web
Interaktives Web
Peter Micheuz

IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»
IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»
IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»
Digicomp Academy AG

SuperCollider SS2016 1
SuperCollider SS2016 1SuperCollider SS2016 1
SuperCollider SS2016 1
Chikashi Miyama

Oracle connection manager_cman_doag_sig_security_mai_2015
Oracle connection manager_cman_doag_sig_security_mai_2015Oracle connection manager_cman_doag_sig_security_mai_2015
Oracle connection manager_cman_doag_sig_security_mai_2015
Gunther Pippèrr

FTTH-Netzwerke: Komplexität als Herausforderung
FTTH-Netzwerke: Komplexität als HerausforderungFTTH-Netzwerke: Komplexität als Herausforderung
FTTH-Netzwerke: Komplexität als Herausforderungineltec 2011


Ähnlich wie VIT 5-2014 (20)

Grundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI ModellGrundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI Modell

C# Workshop - Networking
C# Workshop - NetworkingC# Workshop - Networking
C# Workshop - Networking

E Security
E SecurityE Security
E Security

Transport Layer Multipathing: MPTCP und CMT-SCTP
Transport Layer Multipathing: MPTCP und CMT-SCTPTransport Layer Multipathing: MPTCP und CMT-SCTP
Transport Layer Multipathing: MPTCP und CMT-SCTP

Crouzet Automation - em4 Ethernet Broschüre, deutsche Fassung
Crouzet Automation - em4 Ethernet Broschüre, deutsche FassungCrouzet Automation - em4 Ethernet Broschüre, deutsche Fassung
Crouzet Automation - em4 Ethernet Broschüre, deutsche Fassung

Webinar Serial-over-IP
Webinar Serial-over-IPWebinar Serial-over-IP
Webinar Serial-over-IP

Citrix Day 2013: Citirx Networking
Citrix Day 2013: Citirx NetworkingCitrix Day 2013: Citirx Networking
Citrix Day 2013: Citirx Networking

Grundlagen der IP Kommunikation
Grundlagen der IP KommunikationGrundlagen der IP Kommunikation
Grundlagen der IP Kommunikation

Internet Information Services (deutsch)
Internet Information Services (deutsch)Internet Information Services (deutsch)
Internet Information Services (deutsch)

Bit sosem 2016-wieners-sitzung-07_rechnerkommunikation-ii
Bit sosem 2016-wieners-sitzung-07_rechnerkommunikation-iiBit sosem 2016-wieners-sitzung-07_rechnerkommunikation-ii
Bit sosem 2016-wieners-sitzung-07_rechnerkommunikation-ii

Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...
Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...
Nagios Conference 2007 | Aufbau eines hochverfügbaren Nagios Clusters by Mart...

.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann
.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann
.NET User Group Paderborn - Einstieg in das The Things Network - Tim Riemann

Interaktives Web
Interaktives WebInteraktives Web
Interaktives Web

IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»
IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»
IPv6-Networking-Referat: «Mapping of Address and Port (MAP) – Deep Dive»

Feature satip3
Feature satip3Feature satip3
Feature satip3

Was ist Lonbus?
Was ist Lonbus?Was ist Lonbus?
Was ist Lonbus?

SuperCollider SS2016 1
SuperCollider SS2016 1SuperCollider SS2016 1
SuperCollider SS2016 1

Oracle connection manager_cman_doag_sig_security_mai_2015
Oracle connection manager_cman_doag_sig_security_mai_2015Oracle connection manager_cman_doag_sig_security_mai_2015
Oracle connection manager_cman_doag_sig_security_mai_2015

Grundlagen nmap
Grundlagen nmapGrundlagen nmap
Grundlagen nmap

FTTH-Netzwerke: Komplexität als Herausforderung
FTTH-Netzwerke: Komplexität als HerausforderungFTTH-Netzwerke: Komplexität als Herausforderung
FTTH-Netzwerke: Komplexität als Herausforderung


Mehr von Volkmar Langer

Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Volkmar Langer

Decision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in StresssituationenDecision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in Stresssituationen
Volkmar Langer

Self-Empowerment für Führungspersönlichkeiten
Self-Empowerment für FührungspersönlichkeitenSelf-Empowerment für Führungspersönlichkeiten
Self-Empowerment für Führungspersönlichkeiten
Volkmar Langer

Bienenhirten und andere Ambiguitäten
Bienenhirten und andere AmbiguitätenBienenhirten und andere Ambiguitäten
Bienenhirten und andere Ambiguitäten
Volkmar Langer

Coachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und TrainerCoachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und Trainer
Volkmar Langer

Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?
Volkmar Langer

Leadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4ATLeadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4AT
Volkmar Langer

agilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadershipagilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadership
Volkmar Langer

Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Volkmar Langer

Digiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiertDigiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiert
Volkmar Langer

Digiloges Lernen und Arbeiten
Digiloges Lernen und ArbeitenDigiloges Lernen und Arbeiten
Digiloges Lernen und Arbeiten
Volkmar Langer


Mehr von Volkmar Langer (11)

Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!

Decision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in StresssituationenDecision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in Stresssituationen

Self-Empowerment für Führungspersönlichkeiten
Self-Empowerment für FührungspersönlichkeitenSelf-Empowerment für Führungspersönlichkeiten
Self-Empowerment für Führungspersönlichkeiten

Bienenhirten und andere Ambiguitäten
Bienenhirten und andere AmbiguitätenBienenhirten und andere Ambiguitäten
Bienenhirten und andere Ambiguitäten

Coachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und TrainerCoachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und Trainer

Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?

Leadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4ATLeadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4AT

agilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadershipagilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadership

Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...

Digiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiertDigiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiert

Digiloges Lernen und Arbeiten
Digiloges Lernen und ArbeitenDigiloges Lernen und Arbeiten
Digiloges Lernen und Arbeiten


VIT 5-2014

  • 1. Vernetzte IT-Systeme 5. TCP/IP Protokollfamilie Prof. Dr. Volkmar Langer Florian Schimanke Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung 4.0 International Lizenz.
  • 2. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.1.1 Einführung TCP/IP Prof. Dr. Volkmar Langer Florian Schimanke
  • 3. TCP/IP-Referenzmodell Ziele: • Unabhängigkeit von der verwendeten Netzwerk- Technologie • Unabhängigkeit von der Architektur des Hosts • Universelle Verbindungsmöglichkeit • Ende-zu-Ende Quittungen • Standardisierte Anwendungsprotokolle TCP/IP-Protokollfamilie Seite 3 Anwendungsschicht Übertragungsschicht Internetschicht Netzwerkschicht
  • 4. TCP/IP-Protokoll-Architektur Anwendungsschicht Darstellungsschicht Sitzungsschicht Transportschicht TCP/UDP Netzwerkschicht (Routingprotokolle, ICMP, ARP) IP Sicherungsschicht Bitübertragungsschicht TCP/IP-Protokollfamilie Seite 4
  • 5. Transmission Control Protocol Schicht 4 ISO/OSI Ziele: Transportschicht: • sicherer Datentransport • Multiplexing im Full-Duplex-Verfahren • zuverlässiger, verbindungsorientierter Dienst • „Ende zu Ende“ - Kontrolle TCP/IP-Protokollfamilie Seite 5
  • 6. TCP-Header Fenstergröße Empfänger Dringlichkeit TCP/IP-Protokollfamilie Seite 6
  • 7. Multiplexing von IP-Verbindungen über Ports 212.77.156.18 Port 21 212.77.156.18 Port 80 212.77.156.18 Port 25 212.77.156.18 Port 80 212.77.156.18 Port 25 212.77.156.18 Port 21 Oktober 2012 TCP/IP-Protokollfamilie Seite 7
  • 8. TCP Multiplexmechanismus: Portnummern • Mulitplexmechanismus sorgt für die Verwaltung zur einer Vielzahl von Prozessen Koexistenz • Zur Identifikation der verschiedenen Datenströme und Prozesse vergibt TCP Portnummern • Wichtige TCP Port-Nummern: – FTP DATA 20 – FTP Control 21 – Telnet 23 – SMTP 25 – HTTP 80 Oktober 2012 TCP/IP-Protokollfamilie Seite 8
  • 9. TCP – three-way-handshake verbindungsorientiertes Protokoll SYN (seq=x) SYN (seq=y, ACK=x+1) ACK=y+1 TCP/IP-Protokollfamilie Seite 9
  • 10. Beispiel für TCP-Verbindung – Sequence-/Acknowledgement Numbermanagement Daten (1.024 Byte) Seq=1 ACK ACK=1.025 Daten (1.024 Byte) Seq=1.025 Daten (1.024 Byte) Seq=2.049 Daten (1.024 Byte) Seq=3.073 Daten (1.024 Byte) Seq=1.025 ACK ACK=4.097 X TCP/IP-Protokollfamilie Seite 10 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 1 ? 3 1 ? 3 4 Timer für Seq=1.025 1 2 3 4 abgelaufen Sender Empfänger
  • 11. Sliding-Window-Verfahren Sender Empfänger Sender Empfänger Send 1, 2, 3 ACK 3 Window 2 Send 3, 4, 5 ACK 5 Window 2 Send 5, 6 ACK 7 Window 2 X X Static window Sliding window TCP/IP-Protokollfamilie Seite 11
  • 12. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.1.2 UDP – User Datagram Protocol Prof. Dr. Volkmar Langer Florian Schimanke
  • 13. UDP - User Datagramm Protocol • Schicht 4 ISO/OSI • Ziele: –Datenübertragung mit minimalen Protokollmechanismen –Durchsatzoptimierung auf Kosten von Sicherheit! TCP/IP-Protokollfamilie Seite 13
  • 14. Dienste und Anwendungen von UDP • geschwindigkeitsoptimierter Transport ohne Gewährleistung • Multiplexen von Verbindungen via Ports (vgl. TCP)  kein Verbindungsmanagement  keine Flusskontrolle  keine Fehlerbehandlung • „Echtzeitanwendungen“ – Beispiel: IP-Telefonie – Voice over IP – Beispiel: RealPlayer – Audio-/Video Stream – Beispiel: RealVideo – Videokonferenz TCP/IP-Protokollfamilie Seite 14
  • 15. UDP vs TCP – Header TCP/IP-Protokollfamilie Seite 15
  • 16. Vergleich der Layer-4-Protokolle TCP und UDP Eigenschaft TCP UDP Ende zu Ende Kontrolle  X Zeitüberwachung der Verbindung  X Flusskontrolle  X Erkennung von Duplikaten  X Fehlererkennung  O Fehlerbehebung  X Adressierung höherer Schichten   Größe des Headers 20 Byte 8 Byte Geschwindigkeit D G Belastung der Systemresourcen F D TCP/IP-Protokollfamilie Seite 16
  • 17. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.1.3 IP – Internet Protocol Prof. Dr. Volkmar Langer Florian Schimanke
  • 18. Internet Protocol (IP) • Schicht 3 ISO/OSI • Ziele: –Adressierung: IP-Nummernsystem –Fragmentieren von Paketen der darüber liegenden Schicht –unzuverlässiger, verbindungsloser Dienst TCP/IP-Protokollfamilie Seite 18
  • 19. Funktionen von IP • Definition von Paketen • Definition des Adressierungsschemas • Übermittlung der Daten von Transportebene zur Netzwerkschicht • Routing von Datagrammen durch das Netz • Fragmentierung und Defragmentierung von Datagrammen TCP/IP-Protokollfamilie Seite 19
  • 21. IP Fragmentierung/Defragmentierung  Problem: jedes Netzwerk hat seine maximale Framegröße (MTU: Maximum Transmission Unit)  Beispiel: Übertragung über Ethernet  FDDI  PPP  Ethernet MTU: 1500 MTU: 4352 MTU: 532 MTU: 1500 ETH IP 1400 FDDI IP 1400 PPP IP 512 PPP IP 512 PPP IP 376 ETH IP 512 ETH IP 512 ETH IP 376 TCP/IP-Protokollfamilie Seite 21
  • 22. IP Weiterleitung innerhalb eines LANs • Adress Resolution Protocol - ARP • Schicht 2 ISO/OSI – Data link layer (Ethernet, X.25 usw.) • dynamische Adressumwandlung durch Abfrage • Ziel: –Zuordnung von Ebene 3 (IP-) Adressen zu Ebene 2 (physikalische) Adressen TCP/IP-Protokollfamilie Seite 24
  • 23. Funktionsweise von ARP Wie findet IP die MAC Adresse der Gegenstation? TCP/IP-Protokollfamilie Seite 25
  • 24. ARP: Warum Mac- und IP-Adressen? A A A B 3 TCP/IP-Protokollfamilie Seite 26 Quell-IP: Ziel-IP: Quell-MAC: Ziel-MAC: Quell-IP: Ziel-IP: Quell-MAC: Ziel-MAC: Quell-IP: Ziel-IP: Quell-MAC: Ziel-MAC: Quell-IP: Ziel-IP: Quell-MAC: Ziel-MAC: Quell-IP: Ziel-IP: Quell-MAC: Ziel-MAC: 1 2 3 A A A B B A B B B 1 1 2 2 3 3 B B
  • 25. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.2.1 Aufgaben von IP-Adressen Prof. Dr. Volkmar Langer Florian Schimanke
  • 26. Aufgaben von IP-Adressen • Die meisten Netzwerke basieren heutzutage auf dem IP-Adressierung & Subnetting Seite 28 Internet Protocol (IP) • IP-Adressen dienen der eindeutigen logischen Adressierung von einzelnen Netzwerkkomponenten oder ganzen Netzwerken
  • 27. Aufgaben von IP-Adressen • Angesiedelt auf Schicht 3 (Network Layer) im OSI-Modell – Daher ist IP auch ein „geroutetes Protokoll“ – Diverse auf ihm aufsetzende Protokolle • Weltweit eindeutige Adressierung (jede öffentliche IP-Adresse darf nur einmal vergeben werden!) • Inzwischen knapp werdender Adressraum • Bestehend aus 32 Bits (IPv4) bzw. 128 Bits (IPv6) IP-Adressierung & Subnetting Seite 29
  • 28. IP-Adressen • Beispiel einer IPv4-Adresse: 172.16.14.193 • Beispiel einer IPv6-Adresse: 0:0:0:0:0:0:AC10:EC1 oder auch ::AC10:EC1 IP-Adressierung & Subnetting Seite 30
  • 29. Aufgaben von IP-Adressen • DNS als Beispiel für ein auf IP aufsetzendes Protokoll IP-Adressierung & Subnetting Seite 31
  • 30. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.2.2 Einteilung von IP-Adressen Prof. Dr. Volkmar Langer Florian Schimanke
  • 31. IP-Adressklassen • IP-Adressen werden basierend auf den höchstwertigen Bits in Klassen eingeteilt Klasse Höchstwertige Bits Erstes Oktett Bits in Netzadresse A 0 0 - 127* 8 B 10 128 - 191 16 C 110 192 - 223 24 • Zur allgemeinen Adressierung von Computersystemen werden nur die Klassen A, B und C verwendet • Weitere Klassen dienen z.B. für die Adressierung von Multicasts (D) und für Forschungszwecke (E) IP-Adressierung & Subnetting Seite 33
  • 32. IP-Adressklassen • Jede Klasse unterstützt eine unterschiedlich große Anzahl an Netzwerken und adressierbaren Rechnern Adressklasse Anzahl Netze Anzahl Hosts pro Netz A 126* 16.777.214 B 16.384 65.534 C 2.097.152 254 • Ursprünglich wurden großen Unternehmen ganze Netze aus einer Klasse zugewiesen • Klasse A dient der Adressierung von großen, B der Adressierung von mittleren und C der Adressierung von kleinen Netzwerken IP-Adressierung & Subnetting Seite 34
  • 33. Private Adressbereiche • In jeder IP-Adressklasse gibt es einen Bereich, der als privater Adressbereich bezeichnet wird. Klasse Privater Adressbereich (RFC 1918) A 10.0.0.0 bis 10.255.255.255 B 172.16.0.0 bis 172.31.255.255 C 192.168.0.0 bis 192.168.255.255 • Private Adressen werden in LANs verwendet und können vom Administrator frei, aber eindeutig vergeben werden. • Private Adressen werden im Internet nicht geroutet! IP-Adressierung & Subnetting Seite 35
  • 34. Öffentliche Adressbereiche • Öffentliche IP-Adressen sind alle Adressen, die nicht im privaten Adressbereich liegen • Diese Adressen werden zentral von der Internet Assigned Numbers Authority (IANA) verwaltet und vergeben • Öffentliche IP-Adressen sollten nicht in privaten LANs IP-Adressierung & Subnetting Seite 36 vergeben werden • Öffentliche IP-Adressen werden im Internet geroutet
  • 35. NAT / PAT • Wie können private IP-Adressen auf das Internet IP-Adressierung & Subnetting Seite 37 zugreifen? • Wie können mehrere Rechner aus einem LAN auf öffentliche Netze zugreifen? • NAT – Network Address Translation – Router (bzw. Gateway) übernimmt Stellvertreterrolle für gesamtes Netzwerk – Komplettes Netzwerk ist nach außen nur als eine einzige IP-Adresse sichtbar • PAT – Port Adress Translation – wird genutzt, um Datenströme eindeutig zu einem Host im LAN zuordnen zu können
  • 36. NAT / PAT Internet IP-Adressierung & Subnetting Seite 38 • NAT-Schema Intern: 172.16.0.0/16 Extern: 218.36.198.7 Router
  • 37. NAT / PAT IP-Adressierung & Subnetting Seite 39 • PAT im Wireshark
  • 38. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.2.3 Aufbau von IP-Adresse Prof. Dr. Volkmar Langer Florian Schimanke
  • 39. IPv4-Header IP-Adressierung & Subnetting Seite 41
  • 40. Aufbau von IP-Adressen • IPv4-Adressen bestehen aus einem Netzanteil und einem IP-Adressierung & Subnetting Seite 42 Hostanteil. • Der jeweilige Anteil wird durch die zugehörige Subnetmask bestimmt • IPv4-Adressen und Subnetmasks bestehen aus vier binären Oktetten (also insgesamt 32 Bits), die durch Punkte voneinander getrennt werden • Zum besseren Verständnis werden IP-Adressen in der Regel in Dezimalform dargestellt Beispiel: 172.16.14.193
  • 41. Aufbau von IP-Adressen • Umrechnung einer IP-Adresse von binär in dezimal 172.16.14.193 entspricht 10101100.00010000.00001110.11000001 172 = 1*27 + 0*26 + 1*25 + 0*24 + 1*23 + 1*22 + 0*21 + 0*20 16 = 0*27 + 0*26 + 0*25 + 1*24 + 0*23 + 0*22 + 0*21 + 0*20 14 = 0*27 + 0*26 + 0*25 + 0*24 + 1*23 + 1*22 + 1*21 + 0*20 193 = 1*27 + 1*26 + 0*25 + 0*24 + 0*23 + 0*22 + 0*21 + 1*20 IP-Adressierung & Subnetting Seite 43
  • 42. Aufbau von IP-Adressen • Jede Adressklasse besitzt eine Standardsubnetmask: – A: 255.0.0.0 bzw. 11111111.00000000.00000000.00000000 – B: 255.255.0.0 bzw. 11111111.11111111.00000000.00000000 – C: 255.255.255.0 bzw. 11111111.11111111.11111111.00000000 • Die Anzahl der Nullen bestimmt die Menge der Hosts, die in einem Netz adressiert werden können • Hierbei müssen jeweils eine Adresse für die Netzadresse und eine für die Broadcastadresse abgezogen werden – Beispiel: Klasse B  16 Nullen in der Subnetmask 216 = 65.536 – 2 = 65.534 adressierbare Hosts IP-Adressierung & Subnetting Seite 44
  • 43. Aufbau von IP-Adressen • Die Einsen und Nullen der Subnetmask bestimmen den Netzanteil und den Hostanteil der IP-Adresse – Beispiel einer Klasse B Adresse mit Standardsubnetmask (172.16.14.193 und 255.255.0.0) 10101100.00010000.00001110.11000001 11111111.11111111.00000000.00000000 • Der Netzanteil bestimmt gleichzeitig die Adresse des kompletten Netzwerks (Net-ID)  im obigen Beispiel also 172.16.0.0 IP-Adressierung & Subnetting Seite 45
  • 44. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.2.4 IP-Adressvergabe Prof. Dr. Volkmar Langer Florian Schimanke
  • 45. IP-Adressvergabe • Zwei grundsätzliche Möglichkeiten der Adressvergabe: – automatisch bzw. dynamisch – manuell bzw. statisch • Automatische bzw. dynamische Adressvergabe – Dynamic Host Configuration Protocol – Server im Netzwerk – Adresszuweisung zufällig oder auf Basis der MAC-Adresse – Geringer administrativer Aufwand • Manuelle bzw. statische Adressvergabe – erfolgt durch den Administrator – Hoher administrativer Aufwand IP-Adressierung & Subnetting Seite 47
  • 46. DHCP IP-Adressierung & Subnetting Seite 48 • Möglichkeiten – IP-Adressen werden aus einem definierten Adressraum vom DHCP-Server willkürlich (aber eindeutig!) vergeben – IP-Adressen werden anhand einer festgelegten Tabelle auf Basis der MAC-Adressen der Clients vergeben – IP-Adressen können nach einer gewissen Zeit (Lease time) „ablaufen“ und müssen dann erneut angefordert werden • Vorteile – geringer Administrationsaufwand – rudimentäre Sicherheit – geringer Nutzeraufwand • Nachteile – Wartung – Overhead durch zusätzlichen Verkehr
  • 47. DHCP IP-Adressierung & Subnetting Seite 49 • Ablauf – Client sendet Such-Anfrage nach einem DHCP-Server als Broadcast ins Netzwerk (DHCPDISCOVER) – Verfügbare DHCP-Server antworten ebenfalls per Broadcast mit einem „Angebot“ (DHCPOFFER) – Client entscheidet sich für einen der antwortenden Server und sendet eine IP-Anfrage an ihn (DHCPREQUEST) – Der vom Client ausgewählte Server bestätigt die Anfrage mit einem Acknowledgement, der IP-Adresse und allen weiteren Informationen (DHCPACK) Vereinfachte Darstellung: Anfrage beim Systemstart IP-Adresse, Gateway, SN-Maske, DNS
  • 48. Manuelle/statische Vergabe • IP-Adressen, Subnetmask, Gateway, etc. werden vom Administrator fest (statisch) auf dem Client hinterlegt IP-Adressierung & Subnetting Seite 50
  • 49. Manuelle/statische Vergabe IP-Adressierung & Subnetting Seite 51 • Vorteile – Komplette Kontrolle über die Vergabe von IP-Adressen – Wichtig z.B. für Server bei denen sich die IP-Adresse nicht ändern darf, damit sie erreichbar bleiben • Nachteile – Hoher administrativer Aufwand – Gefahr von IP-Adresskonflikten bei doppelter Vergabe
  • 50. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.2.5 Subnet-Bildung Prof. Dr. Volkmar Langer Florian Schimanke
  • 51. Subnet-Bildung • Problem/Ausgangspunkt: – IPv4-Adressen werden knapp – Keine Basis-Sicherheit von Netzwerken – Kaum Verwaltungsmöglichkeiten IP-Adressierung & Subnetting Seite 53 • Ursachen: – Verschwenderischer Umgang mit öffentlichen IPv4-Adressen – Fehleinschätzung des Bedarfs an IP-Adressen • Lösung: –Bildung von Subnetzen • Vorgehensweise: – Hostbits werden für die Subnetmask „entliehen“ – Hostbits müssen immer lückenlos von links nach rechts entliehen werden
  • 52. Subnet-Bildung IP-Adressierung & Subnetting Seite 54 • Auswirkungen: – Veränderung der Standardsubnetzmaske – Bildung verschiedener kleiner Netze – Verringerung der Anzahl von adressierbaren Hosts pro Netzwerk • Ergebnisse: –kleinere Netzwerke –mehr Sicherheit – Freisetzung von Adressen • Darstellung: – 172.16.14.193 mit 255.255.0.0 oder – 172.16.14.193/16
  • 53. Subnet-Bildung • Beispiel einer Klasse C Adresse: 2³=8 32 IP-Adressierung & Subnetting Seite 55 – 192.168.10.0/24 • entspricht 1 Netzwerk mit 254 Hosts – 192.168.10.0/27 • entspricht Netzwerken mit jeweils Adressen Subnetz Nr. Subnetz-ID Host-Range Broadcast ID 0 192.168.10.0 .1 - .30 192.168.10.31 1 192.168.10.32 .33 - .62 192.168.10.63 2 192.168.10.64 .65 – .94 192.168.10.95 3 192.168.10.96 .97 - .126 192.168.10.127 4 192.168.10.128 .129 - .158 192.168.10.159 5 192.168.10.160 .161 - .190 192.168.10.191 6 192.168.10.192 .193 - .222 192.168.10.223 7 192.168.10.224 .225 - .254 192.168.10.255
  • 54. Subnet-Bildung • Ermittlung der Anzahl von geschaffenen Subnets – Die Anzahl der vom Hostanteil entliehenen Bits bestimmt die Menge der geschaffenen Subnets – Beispiel: Werden 3 Bits vom Hostanteil entliehen, können hiermit Subnets geschaffen werden – Das jeweils erste und letzte Subnet darf nicht verwendet werden, da sie Netzwerk- und Broadcastadresse enthalten – Insgesamt sind also Subnets nutzbar! IP-Adressierung & Subnetting Seite 56 8 6
  • 55. Subnet-Bildung • Ermittlung der Anzahl der Hosts pro Subnet – Die Anzahl der nach dem Subnetting übrig gebliebenen Nullen in der Subnetmask bestimmt die Anzahl der Hosts pro Subnet – Beispiel: Werden 3 Bits vom Hostanteil einer Klasse C Adresse 32 entliehen, können Hosts pro Subnet adressiert werden – Die jeweils erste und letzte Adresse in einem Subnet darf nicht verwendet werden, da sie Netzwerk- und Broadcastadresse des Subnets darstellen 30 – Insgesamt sind also Hosts pro Subnet adressierbar! IP-Adressierung & Subnetting Seite 57
  • 56. Subnet-Bildung Subnetz Nr. Subnetz-ID Host-Range Broadcast ID 0 192.168.10.0 .1 - .30 192.168.10.31 1 192.168.10.32 .33 - .62 192.168.10.63 2 192.168.10.64 .65 – .94 192.168.10.95 3 192.168.10.96 .97 - .126 192.168.10.127 4 192.168.10.128 .129 - .158 192.168.10.159 5 192.168.10.160 .161 - .190 192.168.10.191 6 192.168.10.192 .193 - .222 192.168.10.223 7 192.168.10.224 .225 - .254 192.168.10.255 IP-Adressierung & Subnetting Seite 58
  • 57. Subnetting • Ermittlung der Subnetadresse eines Hosts – Die Subnetadresse eines gegebenen Hosts kann über das logische IP-Adressierung & Subnetting Seite 59 AND ermittelt werden – Hierzu werden die Binärwerte der Hostadresse und der Subnetmask verglichen – Beispiel: 192.168.10.195/27 11000000.10101000.00001010.11000011 11111111.11111111.11111111.11100000 11000000.10101000.00001010.11000000 – Subnet-Adresse: 192.168.10.192
  • 58. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.2.6 IPv6 Prof. Dr. Volkmar Langer Florian Schimanke
  • 59. IPv6 • IPv4-Adressraum wird knapp • IPv6 bietet ausreichend großen Adressraum – 128-Bit Adressen im Gegensatz zu 32-Bit bei IPv4 – 10^38 eindeutige Adressen möglich im Gegensatz zu ca. 4 Milliarden bei IPv4 (wovon ca. 80% durch ungünstige Verteilung vergeudet wurden) – Selbst wenn jeder heutige Rechner 1.000 Adressen erhielte, blieben noch immer 10^35 eindeutige Adressen übrig – Spezielle Ausrichtung auf mobile Nutzung von IP-basierten IP-Adressierung & Subnetting Seite 61 Diensten – Veränderte Schreibweise gegenüber IPv4, basierend auf dem Hexadezimal-System
  • 60. IPv6 IP-Adressierung & Subnetting Seite 62 • Neue Schreibweise – 8 jeweils durch Doppelpunkte getrennte Blöcke – Jeder Block besteht aus 4-stelligen Hexadezimalzahlen – Buchstaben dürfen groß oder klein geschrieben werden – In jedem Block lassen sich genau 16 Bits abbilden – 8 Blöcke a 16 Bits  128 Bits • Beispiel IPv4-Adresse – 172.16.14.193 • Beispiel IPv6-Adresse – 4030:00BC:0000:00A4:0267:01FF:FE01:7352
  • 61. IPv6 IP-Adressierung & Subnetting Seite 63 • Aufbau – Ein Präfix gibt an, welche Bits für die Netzwerkkennung verwendet werden. Angegeben wird dies in der CIDR-Notation. • Die IPv6-Adresse 2001:db8:feed:f101::feed:1/64 bezieht sich daher auf das Netz 2001:db8:feed:f101/64. – Die ersten 64 Bit sind für das Subnetzpräfix reserviert – Link Local oder verbindungslokale Adresse • Für jede Netzwerkschnittstelle eines Hosts einzeln festgelegt • Beginnen immer mit fe80:: • Beinhalten einen Schnittstellen-Identifier • Eindeutige Adressierung ohne Konfiguration
  • 62. IPv6 • IPv6 Adressen folgen bestimmten Regeln! • Beispiel IPv6-Adresse – 4030:00BC:0000:00A4:0267:01FF:FE01:7352 • Dabei dürfen führende Nullen innerhalb eines Blocks weggelassen werden; ein Block muss jedoch mindestens eine Hexadezimalziffer enthalten – 4030:BC:0:A4:267:1FF:FE01:7352 IP-Adressierung & Subnetting Seite 64
  • 63. IPv6 • Innerhalb einer Adresse vorkommende Nullenfolgen können maximal einmal abgekürzt werden IP-Adressierung & Subnetting Seite 65 • Beispiele: – FE80:0:0:0:0:0:0:57  FE80::57 – 0:0:0:0:0:0:83C:933  ::83C:933 – FE80:0:0:2:0:0:0:5  FE80::2:0:0:0:5 oder FE80:0:0:2::5 • Die Abkürzung für eine Nullgruppe durch zwei aufeinanderfolgende Doppelpunkte darf aus Eindeutigkeitsgründen nur einmal vorkommen!
  • 64. IPv6 • Die Erweiterungsregeln funktionieren analog IP-Adressierung & Subnetting Seite 66 • Beispiel: – ::1  0:0:0:0:0:0:0:1 – 2030:3:7::5A6  2030:3:7:0:0:0:0:5A6 – FEC0::2:0:0:0:7  FEC0:0:0:2:0:0:0:7 – FEC0:0:0:2::7  FEC0:0:0:2:0:0:0:7
  • 65. IPv6 • IPv4-Adressen können für den Übergang auf IPv6- Adressen abgebildet werden • Dabei dürfen nur in den unteren 32 Bit von null verschiedene Werte enthalten sein; die oberen 96 Bit müssen alle null sein IP-Adressierung & Subnetting Seite 67 • Beispiel: – 172.16.14.193  AC.10.E.C1  0:0:0:0:0:0:AC10:EC1  ::AC10:EC1 • Die neue Loopback-Adresse (127.0.0.1) lautet ::1
  • 66. Vernetzte IT-Systeme 5. TCP/IP-Protokollfamilie 5.3 Anwendungsorientierte Schichten (5 – 7) Prof. Dr. Volkmar Langer Florian Schimanke
  • 67. Anwendungsorientierte Schichten 5 - 7 • Schicht 5: • Schicht 6: • Schicht 7: Sitzungsschicht Darstellungsschicht Anwendungsschicht • Werden oftmals zusammenhängend gesehen TCP/IP-Protokollfamilie Seite 69
  • 68. Protokolle der anwendungsorientierten Schichten • Telnet: virtuelle Terminals • FTP: File Transfer Protocol • SMTP: Simple Mail Transfer Protocol • POP3: Post Office Protocol Version 3 • HTTP: Hypertext Transfer Protocol • NNTP: Network News Transfer Protocol • SNMP: Simple Network Management Protocol TCP/IP-Protokollfamilie Seite 70
  • 70. E-Mail auf den Schichten 5 - 7 • TCP Ports 25 (SMTP) und 110 (POP3) • Schicht 5 • Ziele –Verbindungsaufbau –Verbindungsmanagement –Verbindungsabbau TCP/IP-Protokollfamilie Seite 72
  • 71. E-Mail auf den Schichten 5 - 7 • TCP Ports 25 (SMTP) und 110 (POP3) • Schicht 6 • Ziele –Korrekte Darstellung der Daten –Formatierung der Daten TCP/IP-Protokollfamilie Seite 73
  • 72. E-Mail auf den Schichten 5 - 7 • TCP Ports 25 (SMTP) und 110 (POP3) • Schicht 7 • Ziele –Kommunikation mit dem Anwender –Bereitstellung der Daten per Anwendung TCP/IP-Protokollfamilie Seite 74
  • 73. Quellenhinweise [1] J. Scherff: Grundkurs Computernetze. Eine kompakte Einführung in die Netzwerk- und Internet-Technologien, 2., überarbeitete und erweiterte Auflage 2010, Wiesbaden: Vieweg + Teubner Verlag. [2] L.L. Peterson, B.S. Davie: Computernetze – Eine systemorientierte Einführung, dpunkt.verlag Heidelberg, 2008 [3] Tanenbaum, Andrew S.: Computernetzwerke. 4., überarb. Aufl., [4. Nachdr.]. München: Pearson-Studium (InformatikNetzwerke), 2007 [4] Cisco Networking Academy Program, 1. und 2. Semester CCNA, 3. Auflage, Markt und Technik Verlag, München, 2007 [5] Cisco Academy @ HSW: https://www.hsw-elearning.de/cisco/, 2013 August 2014
