Grundlagen der
IP-Kommunikation



                                                            Ein Vortrag von:
                                                         Franziskus Scharpff
                                        Ground Zero Systemintegration Berlin

        Ground Zero Systemintegration
            www.Showcontrol.net

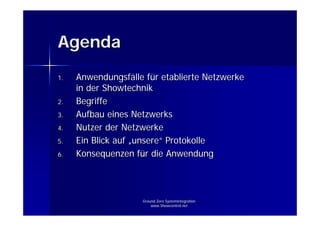

Agenda
     Anwendungsfälle für etablierte Netzwerke
1.
     in der Showtechnik
     Begriffe
2.

     Aufbau eines Netzwerks
3.

     Nutzer der Netzwerke
4.

     Ein Blick auf „unsere“ Protokolle
5.

     Konsequenzen für die Anwendung
6.




                    Ground Zero Systemintegration
                        www.Showcontrol.net

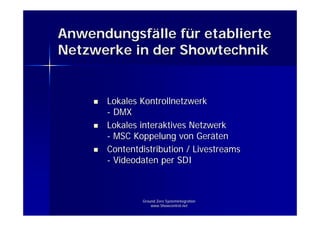

Anwendungsfälle für etablierte
Netzwerke in der Showtechnik


      Lokales Kontrollnetzwerk
      - DMX
      Lokales interaktives Netzwerk
      - MSC Koppelung von Geräten
      Contentdistribution / Livestreams
      - Videodaten per SDI



              Ground Zero Systemintegration
                  www.Showcontrol.net

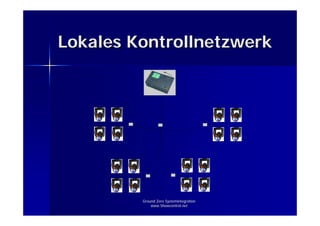

Lokales Kontrollnetzwerk




         Ground Zero Systemintegration
             www.Showcontrol.net

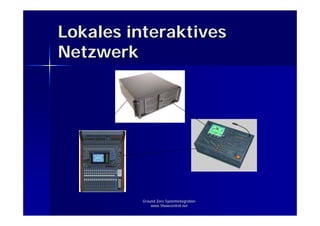

Lokales interaktives
Netzwerk




          Ground Zero Systemintegration
              www.Showcontrol.net

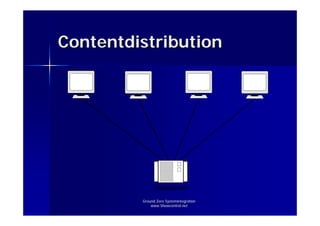

Contentdistribution




         Ground Zero Systemintegration
             www.Showcontrol.net

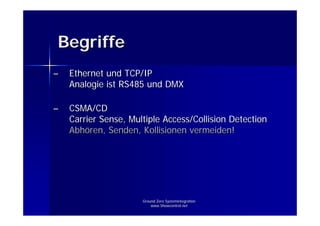

Begriffe
–   Ethernet und TCP/IP
    Analogie ist RS485 und DMX

–   CSMA/CD
    Carrier Sense, Multiple Access/Collision Detection
    Abhören, Senden, Kollisionen vermeiden!




                      Ground Zero Systemintegration
                          www.Showcontrol.net

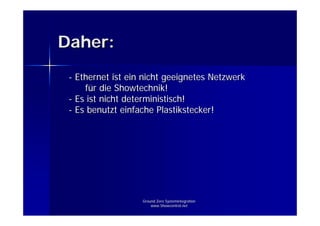

Daher:
 - Ethernet ist ein nicht geeignetes Netzwerk
     für die Showtechnik!
 - Es ist nicht deterministisch!
 - Es benutzt einfache Plastikstecker!




                   Ground Zero Systemintegration
                       www.Showcontrol.net

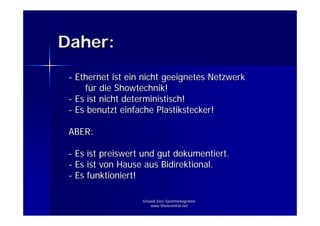

Daher:
 - Ethernet ist ein nicht geeignetes Netzwerk
     für die Showtechnik!
 - Es ist nicht deterministisch!
 - Es benutzt einfache Plastikstecker!

 ABER:

 - Es ist preiswert und gut dokumentiert.
 - Es ist von Hause aus Bidirektional.
 - Es funktioniert!

                   Ground Zero Systemintegration
                       www.Showcontrol.net

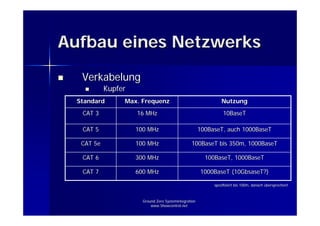

Aufbau eines Netzwerks
   Verkabelung
            Kupfer
  Standard       Max. Frequenz                                  Nutzung
   CAT 3             16 MHz                                      10BaseT

   CAT 5             100 MHz                           100BaseT, auch 1000BaseT

   CAT 5e            100 MHz                     100BaseT bis 350m, 1000BaseT

   CAT 6             300 MHz                             100BaseT, 1000BaseT

   CAT 7             600 MHz                           1000BaseT (10GbsaseT?)

                                                            spezifiziert bis 100m, danach übersprechen!



                       Ground Zero Systemintegration
                           www.Showcontrol.net
Aufbau eines Netzwerks

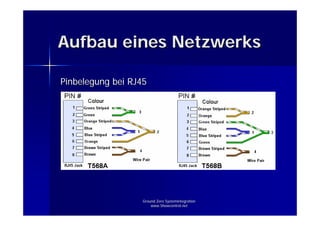

Pinbelegung bei RJ45




                   Ground Zero Systemintegration
                       www.Showcontrol.net

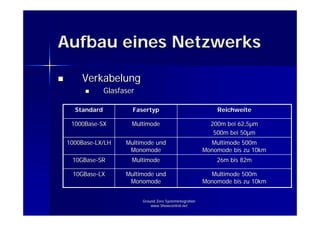

Aufbau eines Netzwerks

    Verkabelung
             Glasfaser

  Standard           Fasertyp                                Reichweite

 1000Base-SX         Multimode                             200m bei 62,5µm
                                                            500m bei 50µm
1000Base-LX/LH     Multimode und                           Multimode 500m
                    Monomode                             Monomode bis zu 10km
 10GBase-SR          Multimode                               26m bis 82m

 10GBase-LX        Multimode und                           Multimode 500m
                    Monomode                             Monomode bis zu 10km


                         Ground Zero Systemintegration
                             www.Showcontrol.net

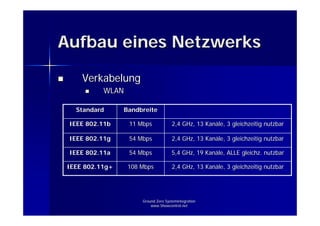

Aufbau eines Netzwerks

    Verkabelung
          WLAN

  Standard      Bandbreite

 IEEE 802.11b    11 Mbps            2,4 GHz, 13 Kanäle, 3 gleichzeitig nutzbar

 IEEE 802.11g    54 Mbps            2,4 GHz, 13 Kanäle, 3 gleichzeitig nutzbar

 IEEE 802.11a    54 Mbps            5,4 GHz, 19 Kanäle, ALLE gleichz. nutzbar

IEEE 802.11g+    108 Mbps           2,4 GHz, 13 Kanäle, 3 gleichzeitig nutzbar




                     Ground Zero Systemintegration
                         www.Showcontrol.net
Aufbau eines Netzwerks

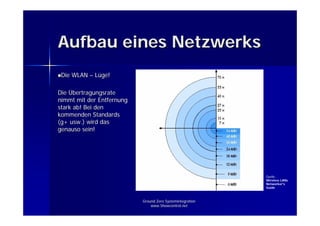

 Die WLAN – Lüge!

Die Übertragungsrate
nimmt mit der Entfernung
stark ab! Bei den
kommenden Standards
(g+ usw.) wird das
genauso sein!




                                                           Quelle:
                                                           Wireless LANs
                                                           Networker's
                                                           Guide



                           Ground Zero Systemintegration
                               www.Showcontrol.net
Aufbau eines Netzwerks

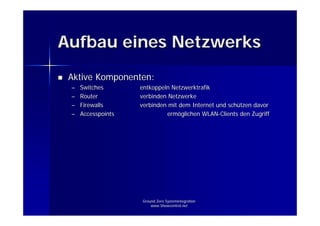

 Aktive Komponenten:
 –   Switches       entkoppeln Netzwerktrafik
 –   Router         verbinden Netzwerke
 –   Firewalls      verbinden mit dem Internet und schützen davor
 –   Accesspoints            ermöglichen WLAN-Clients den Zugriff




                     Ground Zero Systemintegration
                         www.Showcontrol.net
Aufbau eines Netzwerks

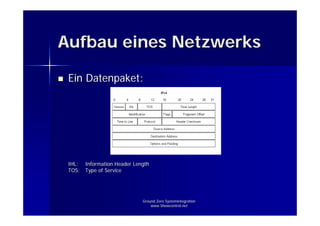

 Ein Datenpaket:




 IHL: Information Header Length
 TOS: Type of Service




                            Ground Zero Systemintegration
                                www.Showcontrol.net

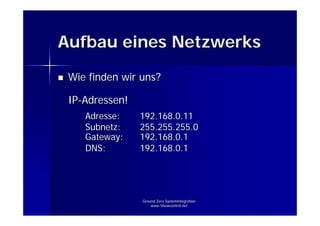

Aufbau eines Netzwerks
 Wie finden wir uns?

 IP-Adressen!
    Adresse:    192.168.0.11
    Subnetz:    255.255.255.0
    Gateway:    192.168.0.1
    DNS:        192.168.0.1




                Ground Zero Systemintegration
                    www.Showcontrol.net
Aufbau eines Netzwerks

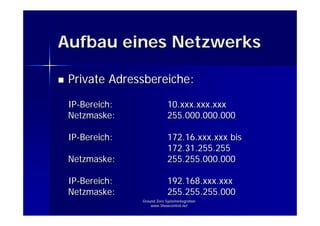

 Private Adressbereiche:

 IP-Bereich:                10.xxx.xxx.xxx
 Netzmaske:                 255.000.000.000

 IP-Bereich:                172.16.xxx.xxx bis
                            172.31.255.255
 Netzmaske:                 255.255.000.000

 IP-Bereich:                192.168.xxx.xxx
 Netzmaske:                 255.255.255.000
               Ground Zero Systemintegration
                   www.Showcontrol.net

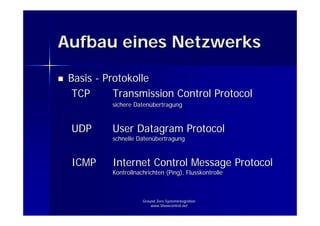

Aufbau eines Netzwerks

 Basis - Protokolle
  TCP      Transmission Control Protocol
          sichere Datenübertragung



 UDP      User Datagram Protocol
          schnelle Datenübertragung



 ICMP     Internet Control Message Protocol
          Kontrollnachrichten (Ping), Flusskontrolle



                     Ground Zero Systemintegration
                         www.Showcontrol.net

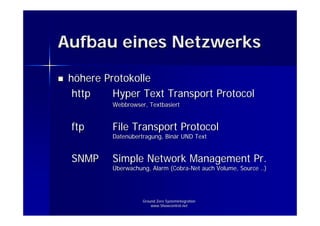

Aufbau eines Netzwerks

 höhere Protokolle
  http    Hyper Text Transport Protocol
          Webbrowser, Textbasiert


 ftp      File Transport Protocol
          Datenübertragung, Binär UND Text


 SNMP     Simple Network Management Pr.
          Überwachung, Alarm (Cobra-Net auch Volume, Source ..)




                    Ground Zero Systemintegration
                        www.Showcontrol.net

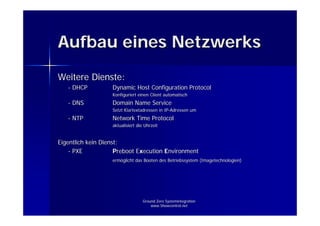

Aufbau eines Netzwerks
Weitere Dienste:
   - DHCP          Dynamic Host Configuration Protocol
                   Konfiguriert einen Client automatisch
   - DNS           Domain Name Service
                   Setzt Klartextadressen in IP-Adressen um
                                             IP-
   - NTP           Network Time Protocol
                   aktualisiert die Uhrzeit


Eigentlich kein Dienst:
    - PXE            Preboot Execution Environment
                   ermöglicht das Booten des Betriebssystem (Imagetechnologien)
                   ermö




                                   Ground Zero Systemintegration
                                       www.Showcontrol.net
Aufbau eines Netzwerks
PXE im Einsatz




                 Ground Zero Systemintegration
                     www.Showcontrol.net
Aufbau eines Netzwerks

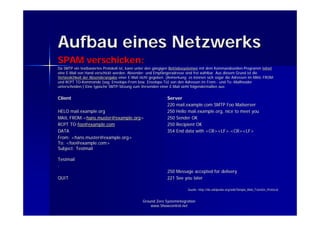

SPAM verschicken:
Da SMTP ein textbasiertes Protokoll ist, kann unter den gängigen Betriebssystemen mit dem Kommandozeilen-Programm telnet
                                                        gä                                 Kommandozeilen-
eine E-Mail von Hand verschickt werden. Absender- und Empfängeradresse sind frei wählbar. Aus diesem Grund ist die
     E-                                   Absender-      Empfä                      wä
Verlässlichkeit der Absenderangabe einer E-Mail nicht gegeben. (Anmerkung: es können sich sogar die Adressen im MAIL FROM-
Verlä                                      E-                                   kö                                   FROM-
und RCPT TO-Kommando (sog. Envelope-From bzw. Envelope-To) von den Adressen im From:- und To:-Mailheader
           TO-                 Envelope-             Envelope- To)                     From:-    To:-
unterscheiden.) Eine typische SMTP-Sitzung zum Versenden einer E-Mail sieht folgendermaßen aus:
                              SMTP-                                E-         folgendermaß


Client                                                       Server
                                                             220 mail.example.com SMTP Foo Mailserver
HELO mail.example.org                                        250 Hello mail.example.org, nice to meet you
                                                                       mail.example.org,
MAIL FROM:<hans.muster@example.org>
     FROM:<hans.muster@example.org>                          250 Sender OK
RCPT TO:foo@example.com
      TO:foo@example.com                                     250 Recipient OK
DATA                                                         354 End data with <CR><LF>.<CR><LF>
From: <hans.muster@example.org>
From: <hans.muster@example.org>
To: <foo@example.com>
    <foo@example.com>
Subject: Testmail
Subject:

Testmail
.
                                                             250 Message accepted for delivery
QUIT                                                         221 See you later

                                                                         Quelle: http://de.wikipedia.org/wiki/Simple_Mail_Transfer_Protocol
                                                                                 http://de.wikipedia.org/wiki/


                                               Ground Zero Systemintegration
                                                   www.Showcontrol.net

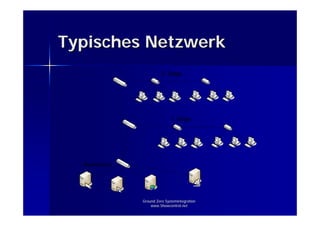

Typisches Netzwerk




         Ground Zero Systemintegration
             www.Showcontrol.net

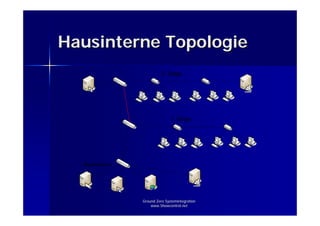

Hausinterne Topologie




         Ground Zero Systemintegration
             www.Showcontrol.net

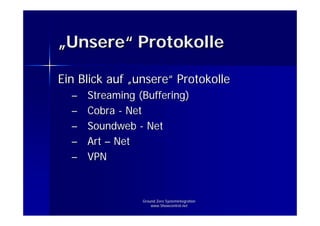

„Unsere“ Protokolle

Ein Blick auf „unsere“ Protokolle
  –   Streaming (Buffering)
  –   Cobra - Net
  –   Soundweb - Net
  –   Art – Net
  –   VPN


                 Ground Zero Systemintegration
                     www.Showcontrol.net

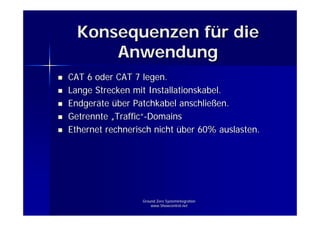

Konsequenzen für die
      Anwendung
CAT 6 oder CAT 7 legen.
Lange Strecken mit Installationskabel.
Endgeräte über Patchkabel anschließen.
Getrennte „Traffic“-Domains
Ethernet rechnerisch nicht über 60% auslasten.




                 Ground Zero Systemintegration
                     www.Showcontrol.net
Weitere Entwicklung

 ACN
 warten auf Godot?

 Cobra-Net (Audio)
 kommt ein Konkurrent?

 Video-Net?
 1080i mit MPEG4 ~ 10 Mbit/s




                          Ground Zero Systemintegration
                              www.Showcontrol.net

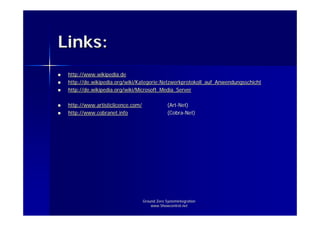

Links:
 http://www.wikipedia.de
 http://de.wikipedia.org/wiki/Kategorie:Netzwerkprotokoll_auf_Anwendungsschicht
 http://de.wikipedia.org/wiki/Microsoft_Media_Server

 http://www.artisticlicence.com/                (Art-Net)
 http://www.cobranet.info                       (Cobra-Net)




                                   Ground Zero Systemintegration
                                       www.Showcontrol.net
