Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
Prof. Dr. Volkmar Langer
Florian Schimanke
Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung 4.0 International Lizenz.
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.1 Betriebs- und Übertragungsarten
Prof. Dr. Volkmar Langer
Florian Schimanke
Prinzipieller Übertragungsablauf
Verwürfler
(Scrambler)
Übertragungstechnische Grundlagen
Analog-quelle
Digital-quelle
A/D
Wandler
Digital-senke
D/A
Wandler
Analog-senke
Digital-
Kanal
Quellenkodierung
ggf. Komprimierung
Rahmenbildung
Kanalcodierung
Fehlererkennung
Fehlerkorrektur
Leitungskodierung
Übertragungskanal
Quellendekodierung
ggf. Dekomprimierung
Entpacken
Entwürfler
(Descrambler)
Leitungsdekodierung
Demodulation
Modulation
Fehlersicherung
Fehlererkennung
Fehlerkorrektur
Daten der
Anwendung
(ASCII Zeichen, …)
in Binärformat
optional
Zerlegung in
Datenblöcke
Hinzufügen von
Synchronisations-informationen
Hinzufügen von
Redundanz
4
Betriebsarten
Simplexbetrieb sx (Richtungsbetrieb):
nur eine Richtung
z.B. TV; Radio
Halbduplexbetrieb hx (Wechselbetrieb):
abwechselnd beide
Richtungen z.B. Funksprechverkehr
Duplex- od. Vollduplexbetrieb dx (Gegenbetrieb):
Sender Empfänger
Sender Sender
Empfänger
Empfänger
Sender/
Empfänger
Sender/
Empfänger
gleichzeitig beide Richtungen
z.B. IT-Netzwerke
Übertragungstechnische Grundlagen
Seite 6
Übertragungsarten
Grundsätzlich ist eine Synchronisation
zwischen Sender und Empfänger notwendig!
Asynchron Synchron
Übertragungstechnische Grundlagen
Seite 8
Übertragungsarten
 Unterscheidung asynchron/synchron:
 wie diese Synchronisation, d.h. die Erzeugung eines Gleichlaufs zwischen
Sender und Empfänger hergestellt wird
 wie lange dieser Gleichlauf gesichert ist, bzw. in welchen Abständen neu
synchronisiert werden muss
asynchrone
Übertragung
synchrone
Übertragung
parallele
Übertragung
Handshake-
Betrieb
gemeinsame
Taktleitung
serielle
Übertragung
Start-Stop-
Verfahren
geeigneter Leitungscode oder
Scrambler
(gemeinsame Taktleitung)
Übertragungstechnische Grundlagen
9
Asynchrone Übertragung
Ein System arbeitet asynchron, wenn die zeitliche Folge der einzelnen
Operationen …
Übertragungstechnische Grundlagen
gesteuert wird!
 Start-Stop-Betrieb
 getrennte Taktgeneratoren bei Sender und Empfänger
 jedes Zeichen beginnt mit einem Startbit und endet mit einem oder
mehreren Stoppbits
Startschritt Stoppschritte
Pause
Nächstes
Zeichen
Nutzschritte
Zeichenrahmen
Zeit
10
unabhängig von einem zentralen Takt
Synchrone Übertragung
Blockorientiertes Verfahren:
 Informationen werden in Blöcken übertragen, d.h. es …
besteht eine Synchronisation über einen längeren Zeitraum
 Die eigentliche Synchronisation erfolgt …
 Übertragung erfolgt auch hier innerhalb eines Steuerrahmens
Blocksynchronisation (Synchronbetrieb)
Block-ende-muster
Zeit
Zeichen
1. 2. n.
…
Zeichen des Blocks
Block
Block-start-muster
Übertragungstechnische Grundlagen
11
zu Beginn durch spezielle Sync-Zeichen
Block-/Paketgröße
Kritische Parameter:
– mit zunehmender Blocklänge steigen die Anforderungen an den …
Übertragungstechnische Grundlagen
[1] Kap.4
12
- Gleichlauf zwischen Sender und Empfänger
Gleichlaufschwankungen
- Fehlerkorrektur wird zunehmend aufwendiger
- Zwischenspeicherung/Puffergröße
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.2.1 Übertragungsmedien und -strategien
Prof. Dr. Volkmar Langer
Florian Schimanke
Klassifikation der Medien
„Medien“
leitungsgebunden nicht leitungsgebunden
Stromleiter Wellenleiter gerichtet ungerichtet
Übertragungstechnische Grundlagen
Funk
Richtfunk terrestrischer Rundfunk
Satelliten-Direktfunk Satelliten-Rundfunk
verdrillte Kupfer
Doppellader
geschirmt
(shielded)
ungeschirmt
(unshielded)
Koaxialkabel
Hohlleiter
Lichtwellenleiter
(Glasfaser)
Laserstrecke
15

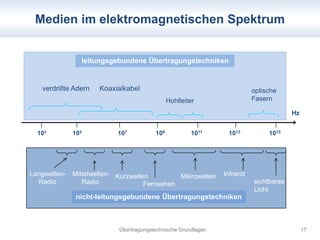

Medien im elektromagnetischen Spektrum
leitungsgebundene Übertragungstechniken
verdrillte Adern Koaxialkabel
Hohlleiter
105 107 109 1011 1013 1015
Übertragungstechnische Grundlagen
10³
nicht-leitungsgebundene Übertragungstechniken
optische
Fasern
Langwellen-
Radio
Mittelwellen-
Radio
Kurzwellen
Fernsehen
Mikrowellen Infrarot
sichtbares
Licht
Hz
17
Kupfer-Doppelader (DA)
• vielfältiger Einsatz in Telefon- und
Datennetzen
• Leiterdurchmesser: 0,4 - 0,9 mm
• Bandbreite: einige 100 kHz bis ca. 600 MHz
• Fachbezeichnung:
Unshielded Twisted Pair (UTP)
• verschiedene Qualitätsklassen, z. B. UTP 3,
4, 5, 6 bis zu 2,5 Gbit/s
• vollduplex (z.B. CAT 5)
• unterschiedliche Bauformen
Kupferleiter
Übertragungstechnische Grundlagen
Kunststoffisolation
verdrillt
18
Warum verdrillt?
 Kompensation der Induktion
Bauformen Twisted Pair im Querschnitt
Twisted-pair-
Kabel
UTP S/UTP
STP/
FTP
FTP-Kabel
Übertragungstechnische Grundlagen
S/STP/
S/FTP
Kupferader
Kunststoff-isolation
UTP-Kabel
Kunststoff-aussenmantel
S/UTP-Kabel
Kupferader
Kunststoff-isolation
Kunststoff-aussenmantel
Gesamtschirm
(Metallgeflecht)
Kupferader
Kunststoff-isolation
Metallfolien-schirm
Kunststoff-aussenmantel
S/FTP-Kabel
Kupferader
Kunststoff-isolation
Metallfolien-schirm
Kunststoff-aussenmantel
Gesamtschirm
(Metallgeflecht)
19
Warum Abschirmung?
 Kompensation elektromagn. Einflüsse von außen!
CAT 7 S/FTP Kabel
Übertragungstechnische Grundlagen
Kupferleiter
MetallFolienschirm
Metallgeflecht
„Screened“
20
Koaxialkabel
 Außenleiter umgibt Innenleiter
koaxial
 Isolation dient als Dielektrikum (aus
Kunststoff oder Gasen)
 Signalausbreitung erfolgt im
Dielektrikum zwischen den beiden
Leitern (Wellenleitung)
 Bandbreite: bis ca. 900 MHz
Übertragungstechnische Grundlagen
Bild von Tkgd2007, http://bit.ly/17JAcdn , 21.08.2013
21
Lichtwellenleiter (Glasfaser)
• dünne Faser aus Glas (halber Ø eines menschlichen Haares)
• Kabel bestehen aus bis zu 2000 Fasern
• Wellenlängen 850nm, 1300 nm oder 1550nm
• hoher Durchsatz 40 Gbit/s (bis zu 160 Gbit/s)
• Repeaterabstand 10 – 100 km
Faserkern
(core)
Fasermantel
(cladding)
Primäre
Kunststoffisolierung
Übertragungstechnische Grundlagen
22
Prinzip der LWL
Übertragungstechnische Grundlagen
Bild von Gringer (talk), http://bit.ly/1av8I08, 21.08.2013
Totalreflexion
Brechung
23
 Verlust
 verlustfrei
α
α: Akzeptanzwinkel
LWL-Typen
Pulsverformung durch Dispersion
Monomode – Faser
Multimode – Faser
(Stufenindex)
Multimode – Faser
(Gradientenindex)
Übertragungstechnische Grundlagen
Eingangssignal
Ausgangssignal
24
 optische Dispersion
LWL-Steckverbinder im LAN
ST Connector
LC Connector
Übertragungstechnische Grundlagen
25
Funk- und Satellitentechnik
• Funk: elektromagn.Welle
• Frequenzbereich: 104 – 109 Hz
• eingeschränkte Reichweite, je nach
Ausgangsleistung der Sender und
örtlichen Gegebenheiten
• Datenrate: einige 10…100.000 kbit/s
• Satellitenfunk: elektromagn. Welle
• Frequenzbereich: 109 – 1011 Hz
• Transponder im Satellit empfängt auf
einem Kanal, sendet auf einem
anderen
• mehrere Transponder pro Satellit
• hohe Bandbreite (>500 MHz/Kanal)
Übertragungstechnische Grundlagen
26
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.2.2 Übertragungsmedien und -strategien
Prof. Dr. Volkmar Langer
Florian Schimanke
Strukturierte Verkabelung
Übertragungstechnische Grundlagen
Strukturierte Verkabelung
DIN EN 50173-1:2011-09
Anwendungsneutrale Kommunikationskabelanlagen
Deutsche Fassung EN 50173-1:2011
 Strukturierung in Form von
Hierarchieebenen
Ebenen gehören topologisch oder
administrativ zusammen!
Übertragungstechnische Grundlagen
Strukturierte Verkabelung
Drei Bereiche:
Primär = Gebäude zu Gebäude
 900 – 1500m
Sekundär = Etagen zu Etagen
 ≤ 500m
Tertiär = Verteiler zu Endgeräten
 100m
By Guml1966 (Own work) [CC-BY-SA-3.0
(www.creativecommons.org/licenses/by-sa/3.0)],
via Wikimedia Commons
Übertragungstechnische Grundlagen
Strukturierte Verkabelung - Medien
By Alexander Stohr [CC-BY-SA-3.0
(www.creativecommons.org/licenses/by-sa/3.0) or
GFDL (www.gnu.org/copyleft/fdl.html)], via
Wikimedia Commons
x
Übertragungstechnische Grundlagen
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.3.1 Signalübertragung und Codierung
Prof. Dr. Volkmar Langer
Florian Schimanke
A(z)
Daten und Signal
Ein Signal ist die physikalische Darstellung durch räumliche und zeitliche
Veränderung physikalischer Größen (elektromagnetische Welle).
t
Übertragungstechnische Grundlagen 36
A(t)
Zeitdiskrete Quantisierung
Betrachtung an einem bestimmten Ort zu bestimmten Zeiten
zeitdiskrete Abtastung = äquidistante Zeitintervalle
t
Übertragungstechnische Grundlagen 38
A(t)
Wertdiskrete Quantisierung
Betrachtung an einem bestimmten Ort mit bestimmten Werten
wertdiskrete Abtastung = äquidistante Wertintervalle
t
Übertragungstechnische Grundlagen 39
A(t)
Signalklassen
zeitkontinuierlich zeitdiskret
Übertragungstechnische Grundlagen 41
wertdiskret wertkontinuierlich
Analogsignal
Digitalsignal
Kenngrößen periodischer Signale
• Amplitude A(t)
• Periodendauer T
• Frequenz f = 1/T
• Phase 
t
Wellengeschw. c
Übertragungstechnische Grundlagen 43
A(t)
t
A(t)
T
ᵠ
A(t) = A0
 sin(2πf  t)
A(t) = A0 sin(2πf  t +  )
 = 2 πf : Kreisfrequenz
W(t, x) = W0 sin (t - x/c) +   : Wellenfunktion
Ortskomponente x
Prinzip der Datenübertragung
Codierung und Dekodierung
Störeinflüsse, Rauschen, Burst usw.
Transmit T(t) Receive R(t)
Übertragungstechnische Grundlagen 45
Wichtige Eigenschaften von Codierungsverfahren
• Gleichstromanteil
 …möglichst gering, wg. R[]
• Übertragungsreichweite
 …frequenzabhängige Dämpfung D = D()
• Taktrückgewinnung
 …R(t) sollte Taktrückgewinnung ermöglichen
• Packungsdichte: Anzahl simultan codierter Zeichen
 …in einem „Schritt“ > 1 Zeichen übertragen
(Baudrate erhöhen)
• Fehlererkennung
 …möglichst auf Signalebene – schnell!
Übertragungstechnische Grundlagen 46

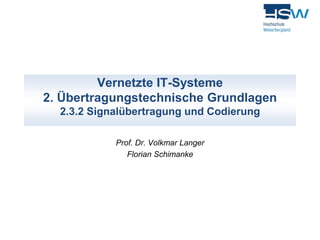

Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.3.2 Signalübertragung und Codierung
Prof. Dr. Volkmar Langer
Florian Schimanke
Signalübertragung und Codierung
Übertragungstechnische Grundlagen 48
Transmit T(t)
Receive R(t)
Return-to-Zero
• Funktion/Eigenschaften:
– Rechteckimpuls nur für „1“ in 1. Hälfte des Bit-/Taktintervalls
– Rückkehr in den Grundzustand=Nullsignal
• Bewertung:
– …hoher Gleichstromanteil!
– …keine Taktrückgewinnung bei R(t)
t
Daten 1 1 0 1 0 1 0
T(t) Bit-intervall
Übertragungstechnische Grundlagen 49
Non-Return-to Zero
• Funktion/Eigenschaften:
– „1“=hoher Pegel; „0“=niedriger Pegel ≠ 0
– Signalwechsel an Intervallgrenzen
– NRZ ist Standard innerhalb digitaler Systeme
• Bewertung:
– …einfach
– …keine Taktrückgewinnung
– …hoher Gleichstromanteil
t
Daten 1 1 0 1 0 1 0
T´(t) Bit-intervall
Übertragungstechnische Grundlagen 50
Manchester Codierung
• Funktion/Eigenschaften:
– Mindestens ein Signalwechsel/Bitintervall
– einfache Realisierung: XOR-Verknüpfung zwischen Taktsignal und NRZ-codierten
Daten
• Bewertung:
– …Gleichstromanteil gering
– …einfache Taktrückgewinnung aus R(t)
– …Signalwechsel einfach zu verarbeiten
Taktsignal Manchester-codiertes
Übertragungstechnische Grundlagen 51
XOR
NRZ-codierte
Daten
Signal
Manchester Codierung
Daten 1 0 1 1 1 0 0 1 0 1
Übertragungstechnische Grundlagen 52
Taktsignal
Manchester
vgl. G.E. Thomas
Manchester
vgl. IEEE 802.3
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.3.3 Signalübertragung und Codierung
Prof. Dr. Volkmar Langer
Florian Schimanke
Basisband- vs Breitbandübertragung
• Basisbandübertragung
– digitale Übertragung
– gesamtes Frequenzspektrum wird für eine
Übertragung benutzt
– Zeitmultiplex
– einfache Technik
– Beispiel: Ethernet (variable Zuteilung)
• Breitbandübertragung
– analoge Übertragung
– Unterteilung in mehrere Frequenzkanäle
– Frequenzmultiplex
– große Distanzen können überbrückt werden
(>10km)
– Beispiel: Kabelfernsehen
Bandbreite
Kanal n
…
Kanal 3
Kanal 2
Übertragungstechnische Grundlagen 56
t
Kanal 1
Bandbreite
t
Basisband
Prinzip der Modulation
Modulator
Übertragungstechnische Grundlagen 57
Digitalsignal
Trägersignal
Amplituden-moduliertes
Signal

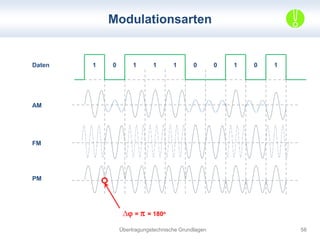

Modulationsarten
Daten 1 0 1 1 1 0 0 1 0 1
Übertragungstechnische Grundlagen 58
AM
FM
PM
Δ =  = 180o
Digitale Signalübertragung –
Schritt- vs Übertragungsgeschwindigkeit
• Schrittgeschwindigkeit: Zahl der Signalparameter-Zustandswechsel
• Einheit: baud (1/s)  …
• Übertragungsgeschwindigkeit: Anzahl der übertragenen
Bitstellen/Zeiteinheit
• Einheit: bit/s  …
t
Baudrate
Übertragungsrate
Daten 1 1 0 1 0 1 0
Beispiel: 1s
6 bit/s = 6 baud
Achtung!! Nur für binäre Signale gilt:
Schrittgeschwindigkeit=Übertragungsgeschwindigkeit
T(t) Bit-intervall
Übertragungstechnische Grundlagen 60
Mehrwertiges Digitalsignal
Daten 10 00 11 10 01 11 00
Quaternäres Signal
t
Übertragungstechnische Grundlagen 61
T(t)
2Bit-intervall
2
1
-1
-2
Schritt
1 baud = 2 bit/s
Modem/DSL - QAM
• QAM: Quadratur-Amplituden-Modulation
• Signalparameter: Amplitude A(t) + Phase ᵠ
• abhängig vom Signal/Rausch-Abstand!
• QAM bei DSL:
– QAM-16: 1baud = 4bit/s
– QAM-64: 1baud = 6bit/s
• QAM bei DVB-C
– QAM-256: 1 baud = 8bit/s
ᵠ
A(t)
II
I
III IV
Übertragungstechnische Grundlagen 62
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.4 Erzeugung von Frames
Prof. Dr. Volkmar Langer
Florian Schimanke
Übertragung in Datenblöcken (frames)
Zur Erinnerung: kritische Länge der Übertragung!
 vgl. Kap. 2.1
 Gleichlaufschwankungen
 Fehlerkorrektur
 Zwischenspeicherung
Übertragungstechnische Grundlagen 65
Bestandteile von Datenblöcken (frames)
• Festlegung eines Rahmenformats (PDU = Packet Data
Unit oder einfach frame)
• Festlegung von Kontrollinformationen, die von der
Sicherungsschicht benötigt werden.
– Adressen
– Fehlererkennung und -korrektur
Kopf Nutzdaten Nachspann
Übertragungstechnische Grundlagen
66
…werden eingerahmt!

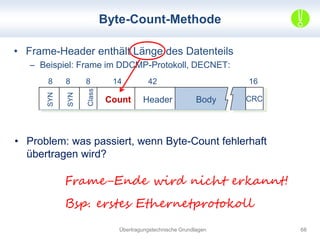

Byte-Count-Methode
• Frame-Header enthält Länge des Datenteils
– Beispiel: Frame im DDCMP-Protokoll, DECNET:
• Problem: was passiert, wenn Byte-Count fehlerhaft
übertragen wird?
Übertragungstechnische Grundlagen
8 8 8
SYN
SYN
Class
14 42
Count Header Body
16
CRC
68
Frame-Ende wird nicht erkannt!
Bsp. erstes Ethernetprotokoll
Sentinel-Methode
• Frame-Ende wird durch spezielles Zeichen markiert
– Beispiel: Frame im BISYNC-Protokoll (IBM):
8 8 8 8 8 16
• Problem: Das ETX-Zeichen kann auch im Datenteil (Body)
vorkommen
Übertragungstechnische Grundlagen
SYN
SYN
SOH
Header
STX
Body
ETX
CRC
69
!
Bsp.: aktuelles Ethernetprotokoll
Bitstopfen
• Beispiel (HDLC-Protokoll):
01111110 Adress 8 Bit Control 8 Bit Daten =>0 01111110
• Anfangs- und Endesequenz ist 0 1 1 1 1 1 1 0
– wenn z.B. 01111110 im Datenteil erscheint, dann wird grundsätzlich nach 5
aufeinanderfolgenden 1-Bits vom Sender ein 0-Bit eingeschoben
(gestopft)!
Sender Stopfbit Empfänger
Flag
Übertragungstechnische Grundlagen
71
STX ETX
01111110
01111100
01111110
….
01111110 Übertragungsrichtung
... 010111110 000111110 01111110
wie ETX
01111110
….
01111110
01111100
01111110
Bitstopfen, engl. Bitstuffing
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.5.1 Fehlererkennung und Reaktion
Prof. Dr. Volkmar Langer
Florian Schimanke
Typische Fehlerarten bei der Übertragung
• Physikalische Grenzen des Mediums
– verschiedene Arten der Dämpfung
–Bandbreitenbegrenzung
–thermisches Rauschen
–Übersprechen
– …
• Fehler in Vermittlungseinrichtung
• Sabotage von Daten
• …
Übertragungstechnische Grundlagen 74
Dämpfung
• Amplitude des gesendeten Signals T(t) wird reduziert
• gedämpftes Signal R(t)< T(t)
• Verhältnis R(t)/T(t) ist abhängig von Eigenschaften des
Mediums und der Distanz
t
Z = R2+X2
Übertragungstechnische Grundlagen 75
T(t)
t
R(t)
Dämpfungswiderstände
R = U/I
X = XL – XC =  L – 1/(C)
Verstärkung und Dämpfung
• Verstärkung:
• Dämpfung:
[5] S.211
Ua
Pa
Ia
>
Ue
Pe
Ie
Ua
Pa
Ia
<
Ue
Pe
Ie
Übertragungstechnische Grundlagen 76
Verstärkung und Dämpfung
• P/U/I-Verstärkung/Dämpfung
bei – 20 dB: Ua = 10% Ue
Übertragungstechnische Grundlagen 77
Bandbreitenbegrenzung
Signaldämpfung ist abhängig von der Frequenz
t
Δf = fo - fu
Übertragungstechnische Grundlagen 78
T(t)
t
R(t)
f
A0
f
A(f)
Bandbreite
Thermisches Rauschen
• „Hintergrund“-Rauschen = additives Störsignal S(t)
• zufällige Verformung des ursprünglichen Signals T(t)
• weitere Signalverformung neben Bandbreitenbegrenzung
t
Übertragungstechnische Grundlagen
S(t)
t
T(t)
t
R(t)
79
Impulsrauschen - Bursts
• Bursts = additives Störsignal mit ggf. hohen Pegeln und/oder hoher
Frequenz
• Signal wird zufällig verformt, neben Bandbreitenbegrenzung
t
Übertragungstechnische Grundlagen 80
S(t)
t
T(t)
t
R(t)
Impuls, EMP
kritisch
Theoretische Kapazität des Übertragungsmediums
Wie hängen Bandbreite und Übertragungsrate zusammen?
 Nyquist-Theorem
– die max. Datenrate eines rauschfreien Mediums mit dem
Kodierungslevel n und der Bandbreite B ist begrenzt:
C = 2·B·log2(n) [bit/s]
– Bsp.: Telefonleitung B = 3kHz; höherwertiges Signal n=16;
C = 2  3 kHz  log2(16) bit = 24000 bit/s
Übertragungstechnische Grundlagen 81
Reale Kapazität des Übertragungsmediums
Durch welchen Faktor wird die Bandbreite in realen Medien
begrenzt?
 Shannon-Theorem
– die max. Datenrate eines realen Mediums ist durch Bandbreite B
und Signal-/Rauschverhältnis S/N begrenzt:
» C = B·log2(1+S/N) [bit/s]
– Bsp.: Telefonleitung B = 3kHz; S/N=30dB; 
mit S/N=10·log10(S/N) [dB]
Übertragungstechnische Grundlagen
[1] Kap. 4.1
82
S/N = 1000/1
C = 3 kHz  log2(1+1000/1) bit = 29.900 bit/s
Vernetzte IT-Systeme
2. Übertragungstechnische Grundlagen
2.5.2 Fehlererkennung und Reaktion
Prof. Dr. Volkmar Langer
Florian Schimanke
Fehlererkennung
Datenverfälschung
zeichenorientierte
Sicherungsverfahren
z.B. Paritätsprüfung
blockorientierte
Sicherungsverfahren
z.B. CRC
Datenverlust
eigenständige
Quittierung
integrierte
Quittierung
Übertragungstechnische Grundlagen 85
Maßnahmen – Reaktion auf erkannte Fehler
 Ignorieren:
– Echtzeitübertragung z.B. Video-/Audiostream
– Bsp.: natürlich sprachliche Texte (ohne Zahlen) mit hoher
Redundanz; Empfänger kann ohne Schwierigkeiten korrigieren
(Bitfehlerrate 10-6  3 falschen Buchstaben im 600-Seiten-Buch)
 Fehlerkorrektur:
1. fehlererkennende Kodierung: Bsp: Hamming-Verfahren
2. Korrektur durch Wiederholung: Bsp: nach CRC-Prüfung
 Fehlererkennung: Grundsätzlich durch Redundanz in den
übertragenen Nutzdaten
Übertragungstechnische Grundlagen 86
Prinzip der CRC-Blocksicherung
• CRC: „cyclical (oder cyclic) redundancy check“, „zyklische
Redundanz-Überprüfung“.
• nach einem „zyklischen“ (od. Polynom-Code) Verfahren wird eine
Prüfsumme gebildet, die an die eigentlichen Nutzdaten angehängt u.
zusammen mit diesen verschickt wird.
• Sender u. Empfänger einigen sich auf ein sog. Generatorpolynom
G(x), mit dessen Hilfe die Prüfsumme codiert und decodiert werden
kann.
• die Qualität des Verfahrens hängt entscheidend von der Wahl des
Generatorpolynoms ab.
Übertragungstechnische Grundlagen 87
Prinzip der CRC-Blocksicherung
Prinzip der CRC-Blocksicherung
CRC-Kontrolle beim Empfänger:
Sei R(x) die empfangene Bitfolge, dann gilt:
R(x) = T(x), wenn rem{ R(x)/G(x) } = 0 (fehlerfrei!)
R(x)  T(x), wenn rem{ R(x)/G(x) } 0 (Fehler!)
Bekannte CRC-Standards:
CRC-16: x16+x15+x2+x+1 (Bsp. XMODEM)
CRC-CCITT: x16+x12+x5+x+1 (Bsp: Harddisks)
CRC-32: x32+x26+x23+x22+x16+x12+x11
+x10+x8+x7+x5+x4+x2+x+1 (LAN: Ethernet IEEE 802)
Übertragungstechnische Grundlagen Seite 88
Qualität der Fehlersicherung - Restfehlerrate
 Grundlegendes Problem: Störungen durch Fehler können sowohl Nutzdaten
als auch Kontrolldaten betreffen!
 Es verbleibt immer eine
Restfehlerwahrscheinlichkeit
 Restfehlerrate (rer: residual error rate) ist definiert als das Verhältnis der
Anzahl fehlerhaft empfangener Bits, deren Fehler nicht festgestellt wurden, zur
Gesamtzahl der gesendeten Bits!
 Typische Restfehlerraten:
– Übertragungstechnik: Deutsche Telekom: rer  10-7
 durchschnittlich kann ca. alle 10 MBit übertragener Daten ein fehlerhaftes Bit auftreten
– DATEX-P (HDLC-Deutsche Telekom): rer  10-12
• durchschnittlich kann ca. alle 1 TBit übertragener Daten ein fehlerhaftes Bit auftreten
– CRC-32 (Ethernetprotokoll): rer  10-18
 durchschnittlich kann ca. alle 106 TBit übertragener Daten ein fehlerhaftes Bit auftreten
Übertragungstechnische Grundlagen 89
Sicherungsmechanismen gegen Datenverlust
Zur Sicherung gegen Datenverlust
muß grundsätzlich eine Quittierung
(acknowledgement) der einzelnen
Kommunikationsschritte
durchgeführt werden.
Sender Empfänger
Zeitdiagramm
Zeit
Stop- and Wait
Verfahren
Übertragungstechnische Grundlagen Seite 90
Erkennung durch Quittierung
Sender Empfänger
separate Quittung
Zeit
Blockprüfung
Wiederholung
NAK: negative
acknowledgement
ACK: positiv
acknowledgement
 Problem: Verlust der Quittung!
Übertragungstechnische Grundlagen Seite 91
Quittierung mit Zeitüberwachung
Sender Empfänger
Zeitüberwachung
Fehlerfreie Übertragung
Sender Empfänger
Zeitüberwachung
Fehlererkennung
Übertragungstechnische Grundlagen Seite 92
time out
Zeitüberwachung und Nummerierung
Sender Empfänger
Zeitüberwachung
Fehlererkennung
Abbruch-bedingung
durch
Nummerierung ! Sequenznummer
prüfen: DB1 vor-handen?
Übertragungstechnische Grundlagen Seite 93

Weitere ähnliche Inhalte

Was ist angesagt?

8 wcdma rf optimization&case study-60
8 wcdma rf optimization&case study-608 wcdma rf optimization&case study-60
8 wcdma rf optimization&case study-60
Ba Quynh Nguyen

OSI layers
OSI layersOSI layers
OSI layers
Ahmed Elnaggar

Chapter 7 v8.0
Chapter 7 v8.0Chapter 7 v8.0
Chapter 7 v8.0
rizwanshaikh478571

Modelo OSI - Camada Física
Modelo OSI - Camada FísicaModelo OSI - Camada Física
Modelo OSI - Camada Física
Ricardo Montania

VoLTE KPI Performance Explained
VoLTE KPI Performance ExplainedVoLTE KPI Performance Explained
VoLTE KPI Performance Explained
Vikas Shokeen

Camada 1 do modelo osi
Camada 1 do modelo osiCamada 1 do modelo osi
Camada 1 do modelo osi
thereasonismile

Introduction to Makefile
Introduction to MakefileIntroduction to Makefile
Introduction to Makefile
Tusharadri Sarkar

Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...
Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...
Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...
Leinylson Fontinele

REDES INDUSTRIAIS - Senai conclusão.pptx
REDES INDUSTRIAIS - Senai conclusão.pptxREDES INDUSTRIAIS - Senai conclusão.pptx
REDES INDUSTRIAIS - Senai conclusão.pptx
CelsoVilellaBatistaJ

Chapter 1
Chapter 1Chapter 1
Chapter 1
Faisal Mehmood

Lte principle
Lte principleLte principle
Lte principle
Hatim100

Protocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGPProtocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGP
André Nobre

6 softwares de manutenção
6 softwares de manutenção6 softwares de manutenção
6 softwares de manutenção
Mauro Pereira

FEC-Forward Error Correction for Optics Professionals
FEC-Forward Error Correction for Optics ProfessionalsFEC-Forward Error Correction for Optics Professionals
FEC-Forward Error Correction for Optics Professionals
MapYourTech

Satellite Interception
Satellite InterceptionSatellite Interception
Satellite Interception
Firoze Hussain

Лекція №6
Лекція №6Лекція №6
Лекція №6
Michael Attwood

Simplified Call Flow Signaling: Registration - The Attach Procedure
Simplified Call Flow Signaling: Registration - The Attach ProcedureSimplified Call Flow Signaling: Registration - The Attach Procedure
Simplified Call Flow Signaling: Registration - The Attach Procedure
3G4G

Aplicacao de automatos no funcionamento de elevadores
Aplicacao de automatos no funcionamento de elevadoresAplicacao de automatos no funcionamento de elevadores
Aplicacao de automatos no funcionamento de elevadores
Diego Damasceno

Network planning and optimization using atoll
Network  planning  and optimization  using  atollNetwork  planning  and optimization  using  atoll
Network planning and optimization using atoll
Hamed Almsafer

GSM Base transceiver station
GSM Base transceiver stationGSM Base transceiver station
GSM Base transceiver station
Naveen Jakhar, I.T.S


Was ist angesagt? (20)

8 wcdma rf optimization&case study-60
8 wcdma rf optimization&case study-608 wcdma rf optimization&case study-60
8 wcdma rf optimization&case study-60

OSI layers
OSI layersOSI layers
OSI layers

Chapter 7 v8.0
Chapter 7 v8.0Chapter 7 v8.0
Chapter 7 v8.0

Modelo OSI - Camada Física
Modelo OSI - Camada FísicaModelo OSI - Camada Física
Modelo OSI - Camada Física

VoLTE KPI Performance Explained
VoLTE KPI Performance ExplainedVoLTE KPI Performance Explained
VoLTE KPI Performance Explained

Camada 1 do modelo osi
Camada 1 do modelo osiCamada 1 do modelo osi
Camada 1 do modelo osi

Introduction to Makefile
Introduction to MakefileIntroduction to Makefile
Introduction to Makefile

Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...
Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...
Sistemas de Telecomunicações - Aula 14 - Redes ATM, Ethernet, Token Ring e Re...

REDES INDUSTRIAIS - Senai conclusão.pptx
REDES INDUSTRIAIS - Senai conclusão.pptxREDES INDUSTRIAIS - Senai conclusão.pptx
REDES INDUSTRIAIS - Senai conclusão.pptx

Chapter 1
Chapter 1Chapter 1
Chapter 1

Lte principle
Lte principleLte principle
Lte principle

Protocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGPProtocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGP

6 softwares de manutenção
6 softwares de manutenção6 softwares de manutenção
6 softwares de manutenção

FEC-Forward Error Correction for Optics Professionals
FEC-Forward Error Correction for Optics ProfessionalsFEC-Forward Error Correction for Optics Professionals
FEC-Forward Error Correction for Optics Professionals

Satellite Interception
Satellite InterceptionSatellite Interception
Satellite Interception

Лекція №6
Лекція №6Лекція №6
Лекція №6

Simplified Call Flow Signaling: Registration - The Attach Procedure
Simplified Call Flow Signaling: Registration - The Attach ProcedureSimplified Call Flow Signaling: Registration - The Attach Procedure
Simplified Call Flow Signaling: Registration - The Attach Procedure

Aplicacao de automatos no funcionamento de elevadores
Aplicacao de automatos no funcionamento de elevadoresAplicacao de automatos no funcionamento de elevadores
Aplicacao de automatos no funcionamento de elevadores

Network planning and optimization using atoll
Network  planning  and optimization  using  atollNetwork  planning  and optimization  using  atoll
Network planning and optimization using atoll

GSM Base transceiver station
GSM Base transceiver stationGSM Base transceiver station
GSM Base transceiver station


Andere mochten auch

VIT 3-2014
VIT 3-2014VIT 3-2014
VIT 3-2014
Volkmar Langer

VIT 1-2014
VIT 1-2014VIT 1-2014
VIT 1-2014
Volkmar Langer

VIT 5-2014
VIT 5-2014VIT 5-2014
VIT 5-2014
Volkmar Langer

Lernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der DigitalisierungLernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der Digitalisierung
Volkmar Langer

Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Volkmar Langer

Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Volkmar Langer

Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!
Volkmar Langer

Konnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der ZukunftKonnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der Zukunft
Volkmar Langer

Offene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/LernformatenOffene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/Lernformaten
Volkmar Langer

Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012
Volkmar Langer

Bolet n 2_nos_dijero_que_entrevista_1_
Bolet n 2_nos_dijero_que_entrevista_1_Bolet n 2_nos_dijero_que_entrevista_1_
Bolet n 2_nos_dijero_que_entrevista_1_
Evelythaa

sausal tierra eterno sol - 2
sausal tierra eterno sol - 2sausal tierra eterno sol - 2
sausal tierra eterno sol - 2
Erick Vasquez Llanos

sausal tierra eterno sol
sausal tierra eterno solsausal tierra eterno sol
sausal tierra eterno sol
Erick Vasquez Llanos

El método gramática
El método gramáticaEl método gramática
El método gramática
dinamotta

Superhéroes
SuperhéroesSuperhéroes
Superhéroes
Descarga

Operational Vm Ware Management
Operational Vm Ware ManagementOperational Vm Ware Management
Operational Vm Ware Management
hoernerf

Jovenes, musica e internet power point
Jovenes, musica e internet power pointJovenes, musica e internet power point
Jovenes, musica e internet power point
sofiajulian

Informática
InformáticaInformática
Informática
Dani24-6

WebAgentur Körbler Gemeindeportal
WebAgentur Körbler GemeindeportalWebAgentur Körbler Gemeindeportal
WebAgentur Körbler Gemeindeportal
Koerbler


Andere mochten auch (20)

VIT 3-2014
VIT 3-2014VIT 3-2014
VIT 3-2014

VIT 1-2014
VIT 1-2014VIT 1-2014
VIT 1-2014

VIT 5-2014
VIT 5-2014VIT 5-2014
VIT 5-2014

Lernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der DigitalisierungLernen 4.0 im Wandel der Digitalisierung
Lernen 4.0 im Wandel der Digitalisierung

Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...
Das Inverted Classroom Model als ein strategisches Element für die Entwicklun...

Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...
Internet-gestütztes soziales Lernen als neuer Trend - Auswirkungen auf die Zu...

Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!Wozu noch Uni? Es gibt doch das Web!
Wozu noch Uni? Es gibt doch das Web!

Konnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der ZukunftKonnektivismus als Lernmodell der Zukunft
Konnektivismus als Lernmodell der Zukunft

Offene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/LernformatenOffene Kurse in klassischen Lehr-/Lernformaten
Offene Kurse in klassischen Lehr-/Lernformaten

Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012Konnektivismus als lernmodell der zukunft 11-2012
Konnektivismus als lernmodell der zukunft 11-2012

Bolet n 2_nos_dijero_que_entrevista_1_
Bolet n 2_nos_dijero_que_entrevista_1_Bolet n 2_nos_dijero_que_entrevista_1_
Bolet n 2_nos_dijero_que_entrevista_1_

sausal tierra eterno sol - 2
sausal tierra eterno sol - 2sausal tierra eterno sol - 2
sausal tierra eterno sol - 2

sausal tierra eterno sol
sausal tierra eterno solsausal tierra eterno sol
sausal tierra eterno sol

El método gramática
El método gramáticaEl método gramática
El método gramática

Content nutzen
Content nutzenContent nutzen
Content nutzen

Superhéroes
SuperhéroesSuperhéroes
Superhéroes

Operational Vm Ware Management
Operational Vm Ware ManagementOperational Vm Ware Management
Operational Vm Ware Management

Jovenes, musica e internet power point
Jovenes, musica e internet power pointJovenes, musica e internet power point
Jovenes, musica e internet power point

Informática
InformáticaInformática
Informática

WebAgentur Körbler Gemeindeportal
WebAgentur Körbler GemeindeportalWebAgentur Körbler Gemeindeportal
WebAgentur Körbler Gemeindeportal


Ähnlich wie VIT 2-2014

Smart Homes - Professionelle Medientechnik
Smart Homes - Professionelle MedientechnikSmart Homes - Professionelle Medientechnik
Smart Homes - Professionelle Medientechnik
Kay Schönewerk

Grundlagen der Kabeltechnik
Grundlagen der KabeltechnikGrundlagen der Kabeltechnik
Grundlagen der Kabeltechnik
Kay Schönewerk

SHDSL & Glasfaser
SHDSL & GlasfaserSHDSL & Glasfaser
Wien 2010 CMG-AE PON vs. Ethernet und Microducts vs. Kabel
Wien 2010 CMG-AE PON vs. Ethernet und Microducts vs. KabelWien 2010 CMG-AE PON vs. Ethernet und Microducts vs. Kabel
Wien 2010 CMG-AE PON vs. Ethernet und Microducts vs. Kabel
Igor Brusic

01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
Manfred Koch

Grundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI ModellGrundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI Modell
Christian Höserle

Webinar Serial-over-IP
Webinar Serial-over-IPWebinar Serial-over-IP
Webinar Serial-over-IP
Westermo Network Technologies

SDR - Software Defined Radio
SDR - Software Defined RadioSDR - Software Defined Radio
SDR - Software Defined Radio
Christoph Leberer

Signalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen ÜbertragungsartenSignalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen Übertragungsarten
Kay Schönewerk

ICSSW_MeshCom_4_0.pdf
ICSSW_MeshCom_4_0.pdfICSSW_MeshCom_4_0.pdf
ICSSW_MeshCom_4_0.pdf
IngKurtBaumann

Lebenslauf Frank Ebert 2016
Lebenslauf Frank Ebert 2016Lebenslauf Frank Ebert 2016
Lebenslauf Frank Ebert 2016
Frank Ebert

Westermo Webinar - Geroutete Redundanzen
Westermo Webinar - Geroutete RedundanzenWestermo Webinar - Geroutete Redundanzen
Westermo Webinar - Geroutete Redundanzen
Westermo Network Technologies

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16
ELYAS90

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16
ELYAS90


Ähnlich wie VIT 2-2014 (20)

[3] Nu P 03 2
[3] Nu P 03 2[3] Nu P 03 2
[3] Nu P 03 2

[2] Nu P 02 3
[2] Nu P 02 3[2] Nu P 02 3
[2] Nu P 02 3

Smart Homes - Professionelle Medientechnik
Smart Homes - Professionelle MedientechnikSmart Homes - Professionelle Medientechnik
Smart Homes - Professionelle Medientechnik

[6] Nu P 03 1
[6] Nu P 03 1[6] Nu P 03 1
[6] Nu P 03 1

Grundlagen der Kabeltechnik
Grundlagen der KabeltechnikGrundlagen der Kabeltechnik
Grundlagen der Kabeltechnik

SHDSL & Glasfaser
SHDSL & GlasfaserSHDSL & Glasfaser
SHDSL & Glasfaser

Wien 2010 CMG-AE PON vs. Ethernet und Microducts vs. Kabel
Wien 2010 CMG-AE PON vs. Ethernet und Microducts vs. KabelWien 2010 CMG-AE PON vs. Ethernet und Microducts vs. Kabel
Wien 2010 CMG-AE PON vs. Ethernet und Microducts vs. Kabel

01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...
01dB Orion Smart Vibration Monitoring Terminal für Erschütterungsmessungen na...

Grundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI ModellGrundlagen der Kommunikation - von Binär zum OSI Modell
Grundlagen der Kommunikation - von Binär zum OSI Modell

Webinar Serial-over-IP
Webinar Serial-over-IPWebinar Serial-over-IP
Webinar Serial-over-IP

Pmcdsp v5
Pmcdsp v5Pmcdsp v5
Pmcdsp v5

Was ist Lonbus?
Was ist Lonbus?Was ist Lonbus?
Was ist Lonbus?

SDR - Software Defined Radio
SDR - Software Defined RadioSDR - Software Defined Radio
SDR - Software Defined Radio

Signalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen ÜbertragungsartenSignalübertragung - Übersicht über die verschiedenen Übertragungsarten
Signalübertragung - Übersicht über die verschiedenen Übertragungsarten

ICSSW_MeshCom_4_0.pdf
ICSSW_MeshCom_4_0.pdfICSSW_MeshCom_4_0.pdf
ICSSW_MeshCom_4_0.pdf

Lebenslauf Frank Ebert 2016
Lebenslauf Frank Ebert 2016Lebenslauf Frank Ebert 2016
Lebenslauf Frank Ebert 2016

Westermo Webinar - Geroutete Redundanzen
Westermo Webinar - Geroutete RedundanzenWestermo Webinar - Geroutete Redundanzen
Westermo Webinar - Geroutete Redundanzen

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

Tatawin midoun presentation v16
Tatawin midoun presentation v16Tatawin midoun presentation v16
Tatawin midoun presentation v16

[5] Nu P 02 1
[5] Nu P 02 1[5] Nu P 02 1
[5] Nu P 02 1


Mehr von Volkmar Langer

Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Volkmar Langer

Decision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in StresssituationenDecision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in Stresssituationen
Volkmar Langer

Self-Empowerment für Führungspersönlichkeiten
Self-Empowerment für FührungspersönlichkeitenSelf-Empowerment für Führungspersönlichkeiten
Self-Empowerment für Führungspersönlichkeiten
Volkmar Langer

Bienenhirten und andere Ambiguitäten
Bienenhirten und andere AmbiguitätenBienenhirten und andere Ambiguitäten
Bienenhirten und andere Ambiguitäten
Volkmar Langer

Coachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und TrainerCoachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und Trainer
Volkmar Langer

Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?
Volkmar Langer

Leadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4ATLeadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4AT
Volkmar Langer

agilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadershipagilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadership
Volkmar Langer

Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Volkmar Langer

Digiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiertDigiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiert
Volkmar Langer

Digiloges Lernen und Arbeiten
Digiloges Lernen und ArbeitenDigiloges Lernen und Arbeiten
Digiloges Lernen und Arbeiten
Volkmar Langer

Social learning-06-09-2012
Social learning-06-09-2012Social learning-06-09-2012
Social learning-06-09-2012
Volkmar Langer

Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?
Volkmar Langer


Mehr von Volkmar Langer (13)

Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!
Self- Empowerment durch Peer-Coaching: Wie Veränderungsvorhaben gelingen!

Decision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in StresssituationenDecision-Making-Entscheidungsfindung in Stresssituationen
Decision-Making-Entscheidungsfindung in Stresssituationen

Self-Empowerment für Führungspersönlichkeiten
Self-Empowerment für FührungspersönlichkeitenSelf-Empowerment für Führungspersönlichkeiten
Self-Empowerment für Führungspersönlichkeiten

Bienenhirten und andere Ambiguitäten
Bienenhirten und andere AmbiguitätenBienenhirten und andere Ambiguitäten
Bienenhirten und andere Ambiguitäten

Coachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und TrainerCoachify - Social Coaching Plattform für Coaches und Trainer
Coachify - Social Coaching Plattform für Coaches und Trainer

Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?Angst oder Übermut - Wer ist dein Co-Pilot?
Angst oder Übermut - Wer ist dein Co-Pilot?

Leadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4ATLeadership Coaching Challenge - Beitrag auf der #T4AT
Leadership Coaching Challenge - Beitrag auf der #T4AT

agilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadershipagilean Kompetenzaufbau - vom Team zum Leadership
agilean Kompetenzaufbau - vom Team zum Leadership

Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...
Digitale Arbeitskultur braucht mehr als Technik - Transformation gestalten in...

Digiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiertDigiloges Lernen - Vernetzt, digital, analog und individualisiert
Digiloges Lernen - Vernetzt, digital, analog und individualisiert

Digiloges Lernen und Arbeiten
Digiloges Lernen und ArbeitenDigiloges Lernen und Arbeiten
Digiloges Lernen und Arbeiten

Social learning-06-09-2012
Social learning-06-09-2012Social learning-06-09-2012
Social learning-06-09-2012

Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?Lernen in der Cloud - das Modell der Zukunft?
Lernen in der Cloud - das Modell der Zukunft?


VIT 2-2014

  • 1. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen Prof. Dr. Volkmar Langer Florian Schimanke Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung 4.0 International Lizenz.
  • 2. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.1 Betriebs- und Übertragungsarten Prof. Dr. Volkmar Langer Florian Schimanke
  • 3. Prinzipieller Übertragungsablauf Verwürfler (Scrambler) Übertragungstechnische Grundlagen Analog-quelle Digital-quelle A/D Wandler Digital-senke D/A Wandler Analog-senke Digital- Kanal Quellenkodierung ggf. Komprimierung Rahmenbildung Kanalcodierung Fehlererkennung Fehlerkorrektur Leitungskodierung Übertragungskanal Quellendekodierung ggf. Dekomprimierung Entpacken Entwürfler (Descrambler) Leitungsdekodierung Demodulation Modulation Fehlersicherung Fehlererkennung Fehlerkorrektur Daten der Anwendung (ASCII Zeichen, …) in Binärformat optional Zerlegung in Datenblöcke Hinzufügen von Synchronisations-informationen Hinzufügen von Redundanz 4
  • 4. Betriebsarten Simplexbetrieb sx (Richtungsbetrieb): nur eine Richtung z.B. TV; Radio Halbduplexbetrieb hx (Wechselbetrieb): abwechselnd beide Richtungen z.B. Funksprechverkehr Duplex- od. Vollduplexbetrieb dx (Gegenbetrieb): Sender Empfänger Sender Sender Empfänger Empfänger Sender/ Empfänger Sender/ Empfänger gleichzeitig beide Richtungen z.B. IT-Netzwerke Übertragungstechnische Grundlagen Seite 6
  • 5. Übertragungsarten Grundsätzlich ist eine Synchronisation zwischen Sender und Empfänger notwendig! Asynchron Synchron Übertragungstechnische Grundlagen Seite 8
  • 6. Übertragungsarten  Unterscheidung asynchron/synchron:  wie diese Synchronisation, d.h. die Erzeugung eines Gleichlaufs zwischen Sender und Empfänger hergestellt wird  wie lange dieser Gleichlauf gesichert ist, bzw. in welchen Abständen neu synchronisiert werden muss asynchrone Übertragung synchrone Übertragung parallele Übertragung Handshake- Betrieb gemeinsame Taktleitung serielle Übertragung Start-Stop- Verfahren geeigneter Leitungscode oder Scrambler (gemeinsame Taktleitung) Übertragungstechnische Grundlagen 9
  • 7. Asynchrone Übertragung Ein System arbeitet asynchron, wenn die zeitliche Folge der einzelnen Operationen … Übertragungstechnische Grundlagen gesteuert wird!  Start-Stop-Betrieb  getrennte Taktgeneratoren bei Sender und Empfänger  jedes Zeichen beginnt mit einem Startbit und endet mit einem oder mehreren Stoppbits Startschritt Stoppschritte Pause Nächstes Zeichen Nutzschritte Zeichenrahmen Zeit 10 unabhängig von einem zentralen Takt
  • 8. Synchrone Übertragung Blockorientiertes Verfahren:  Informationen werden in Blöcken übertragen, d.h. es … besteht eine Synchronisation über einen längeren Zeitraum  Die eigentliche Synchronisation erfolgt …  Übertragung erfolgt auch hier innerhalb eines Steuerrahmens Blocksynchronisation (Synchronbetrieb) Block-ende-muster Zeit Zeichen 1. 2. n. … Zeichen des Blocks Block Block-start-muster Übertragungstechnische Grundlagen 11 zu Beginn durch spezielle Sync-Zeichen
  • 9. Block-/Paketgröße Kritische Parameter: – mit zunehmender Blocklänge steigen die Anforderungen an den … Übertragungstechnische Grundlagen [1] Kap.4 12 - Gleichlauf zwischen Sender und Empfänger Gleichlaufschwankungen - Fehlerkorrektur wird zunehmend aufwendiger - Zwischenspeicherung/Puffergröße
  • 10. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.2.1 Übertragungsmedien und -strategien Prof. Dr. Volkmar Langer Florian Schimanke
  • 11. Klassifikation der Medien „Medien“ leitungsgebunden nicht leitungsgebunden Stromleiter Wellenleiter gerichtet ungerichtet Übertragungstechnische Grundlagen Funk Richtfunk terrestrischer Rundfunk Satelliten-Direktfunk Satelliten-Rundfunk verdrillte Kupfer Doppellader geschirmt (shielded) ungeschirmt (unshielded) Koaxialkabel Hohlleiter Lichtwellenleiter (Glasfaser) Laserstrecke 15
  • 12. Medien im elektromagnetischen Spektrum leitungsgebundene Übertragungstechniken verdrillte Adern Koaxialkabel Hohlleiter 105 107 109 1011 1013 1015 Übertragungstechnische Grundlagen 10³ nicht-leitungsgebundene Übertragungstechniken optische Fasern Langwellen- Radio Mittelwellen- Radio Kurzwellen Fernsehen Mikrowellen Infrarot sichtbares Licht Hz 17
  • 13. Kupfer-Doppelader (DA) • vielfältiger Einsatz in Telefon- und Datennetzen • Leiterdurchmesser: 0,4 - 0,9 mm • Bandbreite: einige 100 kHz bis ca. 600 MHz • Fachbezeichnung: Unshielded Twisted Pair (UTP) • verschiedene Qualitätsklassen, z. B. UTP 3, 4, 5, 6 bis zu 2,5 Gbit/s • vollduplex (z.B. CAT 5) • unterschiedliche Bauformen Kupferleiter Übertragungstechnische Grundlagen Kunststoffisolation verdrillt 18 Warum verdrillt?  Kompensation der Induktion
  • 14. Bauformen Twisted Pair im Querschnitt Twisted-pair- Kabel UTP S/UTP STP/ FTP FTP-Kabel Übertragungstechnische Grundlagen S/STP/ S/FTP Kupferader Kunststoff-isolation UTP-Kabel Kunststoff-aussenmantel S/UTP-Kabel Kupferader Kunststoff-isolation Kunststoff-aussenmantel Gesamtschirm (Metallgeflecht) Kupferader Kunststoff-isolation Metallfolien-schirm Kunststoff-aussenmantel S/FTP-Kabel Kupferader Kunststoff-isolation Metallfolien-schirm Kunststoff-aussenmantel Gesamtschirm (Metallgeflecht) 19 Warum Abschirmung?  Kompensation elektromagn. Einflüsse von außen!
  • 15. CAT 7 S/FTP Kabel Übertragungstechnische Grundlagen Kupferleiter MetallFolienschirm Metallgeflecht „Screened“ 20
  • 16. Koaxialkabel  Außenleiter umgibt Innenleiter koaxial  Isolation dient als Dielektrikum (aus Kunststoff oder Gasen)  Signalausbreitung erfolgt im Dielektrikum zwischen den beiden Leitern (Wellenleitung)  Bandbreite: bis ca. 900 MHz Übertragungstechnische Grundlagen Bild von Tkgd2007, http://bit.ly/17JAcdn , 21.08.2013 21
  • 17. Lichtwellenleiter (Glasfaser) • dünne Faser aus Glas (halber Ø eines menschlichen Haares) • Kabel bestehen aus bis zu 2000 Fasern • Wellenlängen 850nm, 1300 nm oder 1550nm • hoher Durchsatz 40 Gbit/s (bis zu 160 Gbit/s) • Repeaterabstand 10 – 100 km Faserkern (core) Fasermantel (cladding) Primäre Kunststoffisolierung Übertragungstechnische Grundlagen 22
  • 18. Prinzip der LWL Übertragungstechnische Grundlagen Bild von Gringer (talk), http://bit.ly/1av8I08, 21.08.2013 Totalreflexion Brechung 23  Verlust  verlustfrei α α: Akzeptanzwinkel
  • 19. LWL-Typen Pulsverformung durch Dispersion Monomode – Faser Multimode – Faser (Stufenindex) Multimode – Faser (Gradientenindex) Übertragungstechnische Grundlagen Eingangssignal Ausgangssignal 24  optische Dispersion
  • 20. LWL-Steckverbinder im LAN ST Connector LC Connector Übertragungstechnische Grundlagen 25
  • 21. Funk- und Satellitentechnik • Funk: elektromagn.Welle • Frequenzbereich: 104 – 109 Hz • eingeschränkte Reichweite, je nach Ausgangsleistung der Sender und örtlichen Gegebenheiten • Datenrate: einige 10…100.000 kbit/s • Satellitenfunk: elektromagn. Welle • Frequenzbereich: 109 – 1011 Hz • Transponder im Satellit empfängt auf einem Kanal, sendet auf einem anderen • mehrere Transponder pro Satellit • hohe Bandbreite (>500 MHz/Kanal) Übertragungstechnische Grundlagen 26
  • 22. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.2.2 Übertragungsmedien und -strategien Prof. Dr. Volkmar Langer Florian Schimanke
  • 24. Strukturierte Verkabelung DIN EN 50173-1:2011-09 Anwendungsneutrale Kommunikationskabelanlagen Deutsche Fassung EN 50173-1:2011  Strukturierung in Form von Hierarchieebenen Ebenen gehören topologisch oder administrativ zusammen! Übertragungstechnische Grundlagen
  • 25. Strukturierte Verkabelung Drei Bereiche: Primär = Gebäude zu Gebäude  900 – 1500m Sekundär = Etagen zu Etagen  ≤ 500m Tertiär = Verteiler zu Endgeräten  100m By Guml1966 (Own work) [CC-BY-SA-3.0 (www.creativecommons.org/licenses/by-sa/3.0)], via Wikimedia Commons Übertragungstechnische Grundlagen
  • 26. Strukturierte Verkabelung - Medien By Alexander Stohr [CC-BY-SA-3.0 (www.creativecommons.org/licenses/by-sa/3.0) or GFDL (www.gnu.org/copyleft/fdl.html)], via Wikimedia Commons x Übertragungstechnische Grundlagen
  • 27. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.3.1 Signalübertragung und Codierung Prof. Dr. Volkmar Langer Florian Schimanke
  • 28. A(z) Daten und Signal Ein Signal ist die physikalische Darstellung durch räumliche und zeitliche Veränderung physikalischer Größen (elektromagnetische Welle). t Übertragungstechnische Grundlagen 36 A(t)
  • 29. Zeitdiskrete Quantisierung Betrachtung an einem bestimmten Ort zu bestimmten Zeiten zeitdiskrete Abtastung = äquidistante Zeitintervalle t Übertragungstechnische Grundlagen 38 A(t)
  • 30. Wertdiskrete Quantisierung Betrachtung an einem bestimmten Ort mit bestimmten Werten wertdiskrete Abtastung = äquidistante Wertintervalle t Übertragungstechnische Grundlagen 39 A(t)
  • 31. Signalklassen zeitkontinuierlich zeitdiskret Übertragungstechnische Grundlagen 41 wertdiskret wertkontinuierlich Analogsignal Digitalsignal
  • 32. Kenngrößen periodischer Signale • Amplitude A(t) • Periodendauer T • Frequenz f = 1/T • Phase  t Wellengeschw. c Übertragungstechnische Grundlagen 43 A(t) t A(t) T ᵠ A(t) = A0  sin(2πf  t) A(t) = A0 sin(2πf  t +  )  = 2 πf : Kreisfrequenz W(t, x) = W0 sin (t - x/c) +   : Wellenfunktion Ortskomponente x
  • 33. Prinzip der Datenübertragung Codierung und Dekodierung Störeinflüsse, Rauschen, Burst usw. Transmit T(t) Receive R(t) Übertragungstechnische Grundlagen 45
  • 34. Wichtige Eigenschaften von Codierungsverfahren • Gleichstromanteil  …möglichst gering, wg. R[] • Übertragungsreichweite  …frequenzabhängige Dämpfung D = D() • Taktrückgewinnung  …R(t) sollte Taktrückgewinnung ermöglichen • Packungsdichte: Anzahl simultan codierter Zeichen  …in einem „Schritt“ > 1 Zeichen übertragen (Baudrate erhöhen) • Fehlererkennung  …möglichst auf Signalebene – schnell! Übertragungstechnische Grundlagen 46
  • 35. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.3.2 Signalübertragung und Codierung Prof. Dr. Volkmar Langer Florian Schimanke
  • 36. Signalübertragung und Codierung Übertragungstechnische Grundlagen 48 Transmit T(t) Receive R(t)
  • 37. Return-to-Zero • Funktion/Eigenschaften: – Rechteckimpuls nur für „1“ in 1. Hälfte des Bit-/Taktintervalls – Rückkehr in den Grundzustand=Nullsignal • Bewertung: – …hoher Gleichstromanteil! – …keine Taktrückgewinnung bei R(t) t Daten 1 1 0 1 0 1 0 T(t) Bit-intervall Übertragungstechnische Grundlagen 49
  • 38. Non-Return-to Zero • Funktion/Eigenschaften: – „1“=hoher Pegel; „0“=niedriger Pegel ≠ 0 – Signalwechsel an Intervallgrenzen – NRZ ist Standard innerhalb digitaler Systeme • Bewertung: – …einfach – …keine Taktrückgewinnung – …hoher Gleichstromanteil t Daten 1 1 0 1 0 1 0 T´(t) Bit-intervall Übertragungstechnische Grundlagen 50
  • 39. Manchester Codierung • Funktion/Eigenschaften: – Mindestens ein Signalwechsel/Bitintervall – einfache Realisierung: XOR-Verknüpfung zwischen Taktsignal und NRZ-codierten Daten • Bewertung: – …Gleichstromanteil gering – …einfache Taktrückgewinnung aus R(t) – …Signalwechsel einfach zu verarbeiten Taktsignal Manchester-codiertes Übertragungstechnische Grundlagen 51 XOR NRZ-codierte Daten Signal
  • 40. Manchester Codierung Daten 1 0 1 1 1 0 0 1 0 1 Übertragungstechnische Grundlagen 52 Taktsignal Manchester vgl. G.E. Thomas Manchester vgl. IEEE 802.3
  • 41. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.3.3 Signalübertragung und Codierung Prof. Dr. Volkmar Langer Florian Schimanke
  • 42. Basisband- vs Breitbandübertragung • Basisbandübertragung – digitale Übertragung – gesamtes Frequenzspektrum wird für eine Übertragung benutzt – Zeitmultiplex – einfache Technik – Beispiel: Ethernet (variable Zuteilung) • Breitbandübertragung – analoge Übertragung – Unterteilung in mehrere Frequenzkanäle – Frequenzmultiplex – große Distanzen können überbrückt werden (>10km) – Beispiel: Kabelfernsehen Bandbreite Kanal n … Kanal 3 Kanal 2 Übertragungstechnische Grundlagen 56 t Kanal 1 Bandbreite t Basisband
  • 43. Prinzip der Modulation Modulator Übertragungstechnische Grundlagen 57 Digitalsignal Trägersignal Amplituden-moduliertes Signal
  • 44. Modulationsarten Daten 1 0 1 1 1 0 0 1 0 1 Übertragungstechnische Grundlagen 58 AM FM PM Δ =  = 180o
  • 45. Digitale Signalübertragung – Schritt- vs Übertragungsgeschwindigkeit • Schrittgeschwindigkeit: Zahl der Signalparameter-Zustandswechsel • Einheit: baud (1/s)  … • Übertragungsgeschwindigkeit: Anzahl der übertragenen Bitstellen/Zeiteinheit • Einheit: bit/s  … t Baudrate Übertragungsrate Daten 1 1 0 1 0 1 0 Beispiel: 1s 6 bit/s = 6 baud Achtung!! Nur für binäre Signale gilt: Schrittgeschwindigkeit=Übertragungsgeschwindigkeit T(t) Bit-intervall Übertragungstechnische Grundlagen 60
  • 46. Mehrwertiges Digitalsignal Daten 10 00 11 10 01 11 00 Quaternäres Signal t Übertragungstechnische Grundlagen 61 T(t) 2Bit-intervall 2 1 -1 -2 Schritt 1 baud = 2 bit/s
  • 47. Modem/DSL - QAM • QAM: Quadratur-Amplituden-Modulation • Signalparameter: Amplitude A(t) + Phase ᵠ • abhängig vom Signal/Rausch-Abstand! • QAM bei DSL: – QAM-16: 1baud = 4bit/s – QAM-64: 1baud = 6bit/s • QAM bei DVB-C – QAM-256: 1 baud = 8bit/s ᵠ A(t) II I III IV Übertragungstechnische Grundlagen 62
  • 48. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.4 Erzeugung von Frames Prof. Dr. Volkmar Langer Florian Schimanke
  • 49. Übertragung in Datenblöcken (frames) Zur Erinnerung: kritische Länge der Übertragung!  vgl. Kap. 2.1  Gleichlaufschwankungen  Fehlerkorrektur  Zwischenspeicherung Übertragungstechnische Grundlagen 65
  • 50. Bestandteile von Datenblöcken (frames) • Festlegung eines Rahmenformats (PDU = Packet Data Unit oder einfach frame) • Festlegung von Kontrollinformationen, die von der Sicherungsschicht benötigt werden. – Adressen – Fehlererkennung und -korrektur Kopf Nutzdaten Nachspann Übertragungstechnische Grundlagen 66 …werden eingerahmt!
  • 51. Byte-Count-Methode • Frame-Header enthält Länge des Datenteils – Beispiel: Frame im DDCMP-Protokoll, DECNET: • Problem: was passiert, wenn Byte-Count fehlerhaft übertragen wird? Übertragungstechnische Grundlagen 8 8 8 SYN SYN Class 14 42 Count Header Body 16 CRC 68 Frame-Ende wird nicht erkannt! Bsp. erstes Ethernetprotokoll
  • 52. Sentinel-Methode • Frame-Ende wird durch spezielles Zeichen markiert – Beispiel: Frame im BISYNC-Protokoll (IBM): 8 8 8 8 8 16 • Problem: Das ETX-Zeichen kann auch im Datenteil (Body) vorkommen Übertragungstechnische Grundlagen SYN SYN SOH Header STX Body ETX CRC 69 ! Bsp.: aktuelles Ethernetprotokoll
  • 53. Bitstopfen • Beispiel (HDLC-Protokoll): 01111110 Adress 8 Bit Control 8 Bit Daten =>0 01111110 • Anfangs- und Endesequenz ist 0 1 1 1 1 1 1 0 – wenn z.B. 01111110 im Datenteil erscheint, dann wird grundsätzlich nach 5 aufeinanderfolgenden 1-Bits vom Sender ein 0-Bit eingeschoben (gestopft)! Sender Stopfbit Empfänger Flag Übertragungstechnische Grundlagen 71 STX ETX 01111110 01111100 01111110 …. 01111110 Übertragungsrichtung ... 010111110 000111110 01111110 wie ETX 01111110 …. 01111110 01111100 01111110 Bitstopfen, engl. Bitstuffing
  • 54. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.5.1 Fehlererkennung und Reaktion Prof. Dr. Volkmar Langer Florian Schimanke
  • 55. Typische Fehlerarten bei der Übertragung • Physikalische Grenzen des Mediums – verschiedene Arten der Dämpfung –Bandbreitenbegrenzung –thermisches Rauschen –Übersprechen – … • Fehler in Vermittlungseinrichtung • Sabotage von Daten • … Übertragungstechnische Grundlagen 74
  • 56. Dämpfung • Amplitude des gesendeten Signals T(t) wird reduziert • gedämpftes Signal R(t)< T(t) • Verhältnis R(t)/T(t) ist abhängig von Eigenschaften des Mediums und der Distanz t Z = R2+X2 Übertragungstechnische Grundlagen 75 T(t) t R(t) Dämpfungswiderstände R = U/I X = XL – XC =  L – 1/(C)
  • 57. Verstärkung und Dämpfung • Verstärkung: • Dämpfung: [5] S.211 Ua Pa Ia > Ue Pe Ie Ua Pa Ia < Ue Pe Ie Übertragungstechnische Grundlagen 76
  • 58. Verstärkung und Dämpfung • P/U/I-Verstärkung/Dämpfung bei – 20 dB: Ua = 10% Ue Übertragungstechnische Grundlagen 77
  • 59. Bandbreitenbegrenzung Signaldämpfung ist abhängig von der Frequenz t Δf = fo - fu Übertragungstechnische Grundlagen 78 T(t) t R(t) f A0 f A(f) Bandbreite
  • 60. Thermisches Rauschen • „Hintergrund“-Rauschen = additives Störsignal S(t) • zufällige Verformung des ursprünglichen Signals T(t) • weitere Signalverformung neben Bandbreitenbegrenzung t Übertragungstechnische Grundlagen S(t) t T(t) t R(t) 79
  • 61. Impulsrauschen - Bursts • Bursts = additives Störsignal mit ggf. hohen Pegeln und/oder hoher Frequenz • Signal wird zufällig verformt, neben Bandbreitenbegrenzung t Übertragungstechnische Grundlagen 80 S(t) t T(t) t R(t) Impuls, EMP kritisch
  • 62. Theoretische Kapazität des Übertragungsmediums Wie hängen Bandbreite und Übertragungsrate zusammen?  Nyquist-Theorem – die max. Datenrate eines rauschfreien Mediums mit dem Kodierungslevel n und der Bandbreite B ist begrenzt: C = 2·B·log2(n) [bit/s] – Bsp.: Telefonleitung B = 3kHz; höherwertiges Signal n=16; C = 2  3 kHz  log2(16) bit = 24000 bit/s Übertragungstechnische Grundlagen 81
  • 63. Reale Kapazität des Übertragungsmediums Durch welchen Faktor wird die Bandbreite in realen Medien begrenzt?  Shannon-Theorem – die max. Datenrate eines realen Mediums ist durch Bandbreite B und Signal-/Rauschverhältnis S/N begrenzt: » C = B·log2(1+S/N) [bit/s] – Bsp.: Telefonleitung B = 3kHz; S/N=30dB;  mit S/N=10·log10(S/N) [dB] Übertragungstechnische Grundlagen [1] Kap. 4.1 82 S/N = 1000/1 C = 3 kHz  log2(1+1000/1) bit = 29.900 bit/s
  • 64. Vernetzte IT-Systeme 2. Übertragungstechnische Grundlagen 2.5.2 Fehlererkennung und Reaktion Prof. Dr. Volkmar Langer Florian Schimanke
  • 65. Fehlererkennung Datenverfälschung zeichenorientierte Sicherungsverfahren z.B. Paritätsprüfung blockorientierte Sicherungsverfahren z.B. CRC Datenverlust eigenständige Quittierung integrierte Quittierung Übertragungstechnische Grundlagen 85
  • 66. Maßnahmen – Reaktion auf erkannte Fehler  Ignorieren: – Echtzeitübertragung z.B. Video-/Audiostream – Bsp.: natürlich sprachliche Texte (ohne Zahlen) mit hoher Redundanz; Empfänger kann ohne Schwierigkeiten korrigieren (Bitfehlerrate 10-6  3 falschen Buchstaben im 600-Seiten-Buch)  Fehlerkorrektur: 1. fehlererkennende Kodierung: Bsp: Hamming-Verfahren 2. Korrektur durch Wiederholung: Bsp: nach CRC-Prüfung  Fehlererkennung: Grundsätzlich durch Redundanz in den übertragenen Nutzdaten Übertragungstechnische Grundlagen 86
  • 67. Prinzip der CRC-Blocksicherung • CRC: „cyclical (oder cyclic) redundancy check“, „zyklische Redundanz-Überprüfung“. • nach einem „zyklischen“ (od. Polynom-Code) Verfahren wird eine Prüfsumme gebildet, die an die eigentlichen Nutzdaten angehängt u. zusammen mit diesen verschickt wird. • Sender u. Empfänger einigen sich auf ein sog. Generatorpolynom G(x), mit dessen Hilfe die Prüfsumme codiert und decodiert werden kann. • die Qualität des Verfahrens hängt entscheidend von der Wahl des Generatorpolynoms ab. Übertragungstechnische Grundlagen 87
  • 68. Prinzip der CRC-Blocksicherung Prinzip der CRC-Blocksicherung CRC-Kontrolle beim Empfänger: Sei R(x) die empfangene Bitfolge, dann gilt: R(x) = T(x), wenn rem{ R(x)/G(x) } = 0 (fehlerfrei!) R(x)  T(x), wenn rem{ R(x)/G(x) } 0 (Fehler!) Bekannte CRC-Standards: CRC-16: x16+x15+x2+x+1 (Bsp. XMODEM) CRC-CCITT: x16+x12+x5+x+1 (Bsp: Harddisks) CRC-32: x32+x26+x23+x22+x16+x12+x11 +x10+x8+x7+x5+x4+x2+x+1 (LAN: Ethernet IEEE 802) Übertragungstechnische Grundlagen Seite 88
  • 69. Qualität der Fehlersicherung - Restfehlerrate  Grundlegendes Problem: Störungen durch Fehler können sowohl Nutzdaten als auch Kontrolldaten betreffen!  Es verbleibt immer eine Restfehlerwahrscheinlichkeit  Restfehlerrate (rer: residual error rate) ist definiert als das Verhältnis der Anzahl fehlerhaft empfangener Bits, deren Fehler nicht festgestellt wurden, zur Gesamtzahl der gesendeten Bits!  Typische Restfehlerraten: – Übertragungstechnik: Deutsche Telekom: rer  10-7  durchschnittlich kann ca. alle 10 MBit übertragener Daten ein fehlerhaftes Bit auftreten – DATEX-P (HDLC-Deutsche Telekom): rer  10-12 • durchschnittlich kann ca. alle 1 TBit übertragener Daten ein fehlerhaftes Bit auftreten – CRC-32 (Ethernetprotokoll): rer  10-18  durchschnittlich kann ca. alle 106 TBit übertragener Daten ein fehlerhaftes Bit auftreten Übertragungstechnische Grundlagen 89
  • 70. Sicherungsmechanismen gegen Datenverlust Zur Sicherung gegen Datenverlust muß grundsätzlich eine Quittierung (acknowledgement) der einzelnen Kommunikationsschritte durchgeführt werden. Sender Empfänger Zeitdiagramm Zeit Stop- and Wait Verfahren Übertragungstechnische Grundlagen Seite 90
  • 71. Erkennung durch Quittierung Sender Empfänger separate Quittung Zeit Blockprüfung Wiederholung NAK: negative acknowledgement ACK: positiv acknowledgement  Problem: Verlust der Quittung! Übertragungstechnische Grundlagen Seite 91
  • 72. Quittierung mit Zeitüberwachung Sender Empfänger Zeitüberwachung Fehlerfreie Übertragung Sender Empfänger Zeitüberwachung Fehlererkennung Übertragungstechnische Grundlagen Seite 92 time out
  • 73. Zeitüberwachung und Nummerierung Sender Empfänger Zeitüberwachung Fehlererkennung Abbruch-bedingung durch Nummerierung ! Sequenznummer prüfen: DB1 vor-handen? Übertragungstechnische Grundlagen Seite 93
