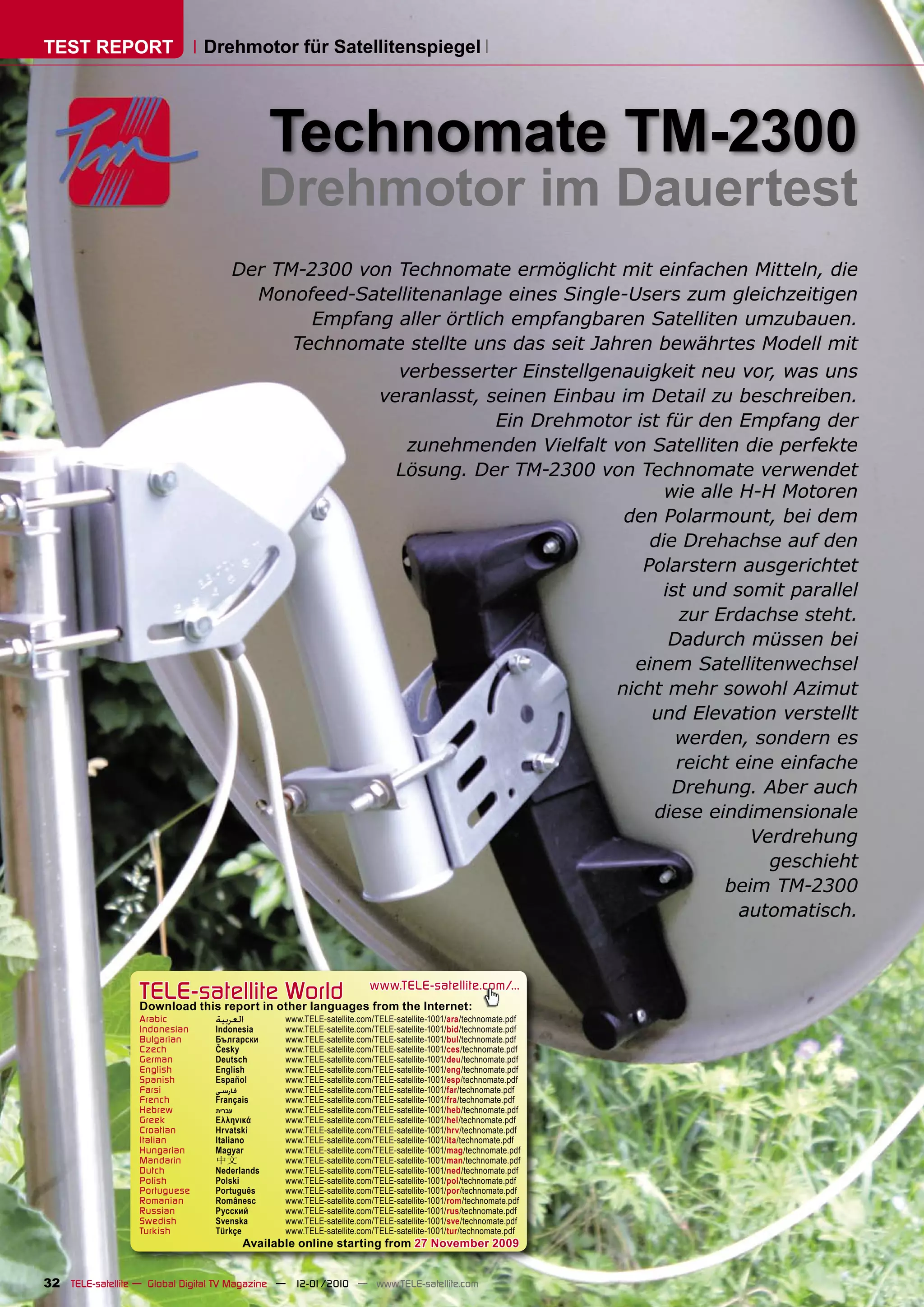

TEST REPORT                    Drehmotor für Satellitenspiegel




                                              Technomate TM-2300
                                           Drehmotor im Dauertest
                                    Der TM-2300 von Technomate ermöglicht mit einfachen Mitteln, die
                                      Monofeed-Satellitenanlage eines Single-Users zum gleichzeitigen
                                            Empfang aller örtlich empfangbaren Satelliten umzubauen.
                                          Technomate stellte uns das seit Jahren bewährtes Modell mit
                                                    verbesserter Einstellgenauigkeit neu vor, was uns
                                                  veranlasst, seinen Einbau im Detail zu beschreiben.
                                                                Ein Drehmotor ist für den Empfang der
                                                     zunehmenden Vielfalt von Satelliten die perfekte
                                                    Lösung. Der TM-2300 von Technomate verwendet
                                                                                   wie alle H-H Motoren
                                                                              den Polarmount, bei dem
                                                                                 die Drehachse auf den
                                                                                Polarstern ausgerichtet
                                                                                   ist und somit parallel
                                                                                     zur Erdachse steht.
                                                                                    Dadurch müssen bei
                                                                               einem Satellitenwechsel
                                                                             nicht mehr sowohl Azimut
                                                                                 und Elevation verstellt
                                                                                     werden, sondern es
                                                                                     reicht eine einfache
                                                                                    Drehung. Aber auch
                                                                                 diese eindimensionale
                                                                                              Verdrehung
                                                                                                geschieht
                                                                                          beim TM-2300
                                                                                            automatisch.



                  TELE-satellite World                             www.TELE-satellite.com/...
                  Download this report in other languages from the Internet:
                  Arabic         ‫ﺍﻟﻌﺮﺑﻴﺔ‬      www.TELE-satellite.com/TELE-satellite-1001/ara/technomate.pdf
                  Indonesian     Indonesia    www.TELE-satellite.com/TELE-satellite-1001/bid/technomate.pdf
                  Bulgarian      Български    www.TELE-satellite.com/TELE-satellite-1001/bul/technomate.pdf
                  Czech          Česky        www.TELE-satellite.com/TELE-satellite-1001/ces/technomate.pdf
                  German         Deutsch      www.TELE-satellite.com/TELE-satellite-1001/deu/technomate.pdf
                  English        English      www.TELE-satellite.com/TELE-satellite-1001/eng/technomate.pdf
                  Spanish        Español      www.TELE-satellite.com/TELE-satellite-1001/esp/technomate.pdf
                  Farsi          ‫ﻓﺎﺭﺳﻲ‬        www.TELE-satellite.com/TELE-satellite-1001/far/technomate.pdf
                  French         Français     www.TELE-satellite.com/TELE-satellite-1001/fra/technomate.pdf
                  Hebrew         ‫עברית‬        www.TELE-satellite.com/TELE-satellite-1001/heb/technomate.pdf
                  Greek          Ελληνικά     www.TELE-satellite.com/TELE-satellite-1001/hel/technomate.pdf
                  Croatian       Hrvatski     www.TELE-satellite.com/TELE-satellite-1001/hrv/technomate.pdf
                  Italian        Italiano     www.TELE-satellite.com/TELE-satellite-1001/ita/technomate.pdf
                  Hungarian      Magyar       www.TELE-satellite.com/TELE-satellite-1001/mag/technomate.pdf
                  Mandarin       中文           www.TELE-satellite.com/TELE-satellite-1001/man/technomate.pdf
                  Dutch          Nederlands   www.TELE-satellite.com/TELE-satellite-1001/ned/technomate.pdf
                  Polish         Polski       www.TELE-satellite.com/TELE-satellite-1001/pol/technomate.pdf
                  Portuguese     Português    www.TELE-satellite.com/TELE-satellite-1001/por/technomate.pdf
                  Romanian       Românesc     www.TELE-satellite.com/TELE-satellite-1001/rom/technomate.pdf
                  Russian        Русский      www.TELE-satellite.com/TELE-satellite-1001/rus/technomate.pdf
                  Swedish        Svenska      www.TELE-satellite.com/TELE-satellite-1001/sve/technomate.pdf
                  Turkish        Türkçe       www.TELE-satellite.com/TELE-satellite-1001/tur/technomate.pdf
                                       Available online starting from 27 November 2009


32 TELE-satellite — Global Digital TV Magazine — 12-01/2010 — www.TELE-satellite.com
Das ermöglichen moderne
                                     Receiver, die das DiSEqC 1.2
                                     - Protokoll integriert haben.
                                     Bei ihnen werden über das
                                     gemeinsame        Koaxialkabel
                                     die Steuerbefehle zur Trans-
                                     ponderwahl an den LNB
                                     geschickt. DiSEqC 1.2 kann
                                     außerdem auch Positionsda-
                                     ten des gewählten Satelliten
                                     übertragen. Dazu wurden
                                     Receiver mit der Kennzeich-
                                     nung DiSEqC 1.3 oder USALS
                                     weiterentwickelt. Sie enthal-
                                     ten eine mathematische Rou-
                                     tine, um aus dem örtlichen
                                     Längen-     und    Breitengrad
                                     sowie der geozentrischen                                                ■ Ein normaler Offsetspiegel fest
                                                                                                              montiert für den Empfang eines
                                     Satellitenposition den zuge-
                                                                                                              Satellites
                                     hörigen Drehwinkel eines
                                     Drehmotors zu berechnen -                                                 einer Monofeed-Anlage zur
                                     und zu übertragen. Mit einem                                              Multifeed-Anlage       einfach
                                     Drehmotor wie dem TM-2300,                                                geworden. Die Arbeiten sind
                                     der das komplette DiSEqC-                                                 in weniger als einer Stunde
                                     Protokoll versteht, eignen sie                                            erledigt, auch können dabei
                                     sich deshalb für eine vollau-                                             alle bisherigen Komponenten
                                     tomatische Anlage, die den                                                übernommen werden. Aller-
                                     Drehmotor an jede beliebige                                               dings empfiehlt es sich, eine
                                     Satelliten-Position steuert.                                              etwas größere Schüssel zu
                                                                                                               nehmen, damit auch schwä-
                                                                                                               chere Satelliten oder Trans-
                                       Diese bequeme                                                           ponder empfangen werden
                                       Handhabung                                                              können.    Auch   sollte   die
                                       erklärt den                                                             senkrechte Lage des Mastes
                                                                                                               überprüft werden, denn nur
                                       Siegeszug                                                               wenn er absolut senkrecht
                                       des Drehmotors                                                          steht, kann der Drehmotor
                                                                                                               die Schüssel von Horizont zu
                                       Mit dem TM-2300 von Tech-
                                                                                                               Horizont genau positionieren.
                                     nomate und einem DiSEqC
                                     1.3-Receiver ist der Umbau
                                                                                                                 Wir haben einen Step-to-
                                                                                                               Step Fahrplan zusammenge-
                                                                                                               stellt, der den Umbau einfach
                                                                                                               gestaltet. Ein nahezu gleiches
                                                                                                               Vorgängermodell ist bei uns
                                                                                                               seit fast 10 Jahren im Ein-
                                                                                                               satz und arbeitet seit seinem
                                                                                                               Einbau völlig störungsfrei.

                                                                                                                 Receiver
                                                                                                                 vorbereiten
                                                                                                                 1. Geografische Position
                                                                                                               (Längengrad und Breiten-
                                                                                                               grad) mit Landkarte, Google
                                                                                                               oder GPS feststellen
                                                                                                                 2. Receiver, noch im Mono-
                                                                                                               feed-Betrieb, einschalten
                                                                                                                 3. Einen Satelliten wählen
                                                                                                               und die Betriebsart DiSEqC
                                                                                                               1.3 (USALS) wählen (Bild 1)
                                                                                                                 4. Im Receiver-Menü die
                                                                                                               Koordinaten des Satelliten
                        12-01/2010
                                                                                                               und des Empfangsortes ein-
    TECHNOMATE TM-2300
Zuverlässig arbeitender Drehmotor                                                                              geben
    hervorragend geeignet für                                                                                    5. Bestätigen und Receiver
     Einzelempfangsanlagen
                                                                                                               abschalten


                                                               www.TELE-satellite.com — 12-01/2010 —   TELE-satellite — Global Digital TV Magazine   33
Die Montage                         den TM-2300 am Mast leicht
                                                                                                                       verdrehen
                                                                                  1. TM-2300 zusammen-
                                                                                                                          4. Zur Korrektur der Eleva-
                                                                                schrauben, dabei den örtli-
                                                                                                                       tion den Neigungswinkel der
                                                                                chen Breitengrad einstellen
                                                                                                                       Schüssel leicht verändern
                                                                                und festschrauben. (Bild 2)
                                                                                  2. Schüssel abbauen
                                                                                  3.   Neigungswinkel      der              Tipps zum
                                                                                Schüssel nach der Tabelle im                Feinabgleich
                                                                                Manual ändern (Bild 3)
                                                                                                                           1. Beim Einschalten des
                                                                                  4. Mast mit Hilfe einer Was-
                                                                                                                       Receivers sollte bereits Emp-
                                                                                serwaage senkrecht justieren
                                                                                                                       fang sein. Falls dies nicht der
                                                                                  5. TM-2300 am Hauptmast
                                                                                                                       Fall ist, zunächst den senk-
                                                                                vormontieren
                                                                                                                       rechten Mast und die genaue
                                                                                  6. TM-2300 mit einem Kom-
                                                                                                                       Südrichtung überprüfen.
                                                                                pass in Süd/Nord-Richtung
                                                                                                                          2. Das Verdrehen um den
                                                                                ausrichten und festschrauben
                                                                                                                       Mast ist oft nur minimal nötig.
                                                                                  7. Schüssel am Rotor des
                                                                                                                       Es reicht meist, die zwei
■ (Bild 1) DiSEqC 1.3-USALS-Menü eines Receivers                                TM-2300 vormontieren
                                                                                                                       linken und zwei rechten Befe-
                                                                                  8.   Schüssel     nach   der
                                                                                                                       stigungsschrauben am Mast
                                                                                Markierlinie am Rotor des
                                                                                                                       gegenseitig zu lockern und
                                                                                TM-2300 ausrichten und fest-
                                                                                                                       anzuziehen.
                                                                                schrauben
                                                                                                                          3. Es kann vorkommen,
                                                                                  9. Receiver mit TM-2300
                                                                                                                       dass die Neigungsskala der
                                                                                und TM-2300 mit LNB verbin-
                                                                                                                       Schüssel bis zu 2 Grad falsch
                                                                                den.
                                                                                                                       anzeigt. Dann muss man ver-
                                                                                                                       suchsweise die Neigung um 1
                                                                                   Feinabgleich                        bis 2 Grad verändern.
                                                                                  1. Receiver einschalten und             4.   Ein   “SatelliteFinder”
                                                                                Signalbalken am Receiver               kann den Signalbalken am oft
                                                                                beobachten                             zu weit entfernt stehenden
                                                                                  2. Schüssel versuchsweise            Receiver ersetzen. Er wird bei
                                                                                nach Osten/Westen und oben             der Schüssel in die Leitung
                                                                                unten biegen (Bild 4)                  zwischen Drehmotor und LNB
                                                                                  3. Zur Ost-West-Korrektur            eingeschleift.


■ (Bild 2) Zusammenbau des TM-2300                                                                  Expertenmeinung
                                                                                    Der TM-2300 von Technomate ist eine Weiter-
                                                                                  entwicklung des über Jahre zuverlässig arbeiten-
                                                                                  den H-H Drehmotors. Er eignet sich hervorragend,
                                                                                  um die Monofeed- Satellitenanlage eines Single-
                                                                                  Users zu einer Multifeed-Anlage auszubauen.
                                                                                                                                         Heinz Koppitz
                                                                                       +                                                  TELE-satellite
                                                                                                                                            Test Center
                                                                                       Sehr leise, positionsgenau, korrosionsfest             Germany



                                                                                       -
                                                                                       Manual nur in Englisch
                                                                                       Drehbereich auf maximal 60 Grad Ost /West begrenzt




■ (Bild 3) Tabellen-Auszug und Neigungsskala der Schüssel                       ■ (Bild 4) Seitliches Biegen der Schüssel
