Der IBM Lotus Foundations Workshop behandelt die Einführung und Installation der Lotus Foundations Software und deren Dienstleistungen, sowie die Nutzung von Autonomic Computing zur Optimierung der Systemverwaltung. Es werden Aspekte der Hardware, Lizenzierung, Anpassungsmöglichkeiten sowie die grundlegenden und fortgeschrittenen Funktionen des Systems vorgestellt. Zielgruppe sind kleine und mittlere Unternehmen, die nach flexiblen und kosteneffizienten IT-Lösungen suchen.

1. IBM Lotus Foundations Workshop Düsseldorf, 16. März 2009 Stuttgart, 24. März 2009 Frankfurt, 26. März 2009 Hamburg, 6. und 7. April 2009 Berlin, 9. April 2009 München, 22. April 2009 Andreas Schulte Software IT Specialist Lotus [email_address]

2. Agenda Begrüßung durch das PSC Team Organisatorisches Kurze Vorstellungsrunde Teil 1 (lf_ws_teil1.odp / pdf) Lotus Foundations Start Einführung Hardware Installation Teil 2 (lf_ws_teil2.odp / pdf) Lotus Foundations Services Lotus Foundations Start Add ons

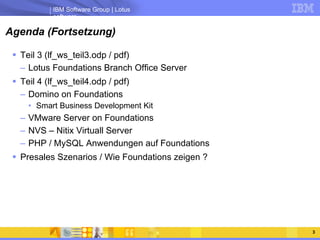

3. Agenda (Fortsetzung) Teil 3 (lf_ws_teil3.odp / pdf) Lotus Foundations Branch Office Server Teil 4 (lf_ws_teil4.odp / pdf) Domino on Foundations Smart Business Development Kit VMware Server on Foundations NVS – Nitix Virtuall Server PHP / MySQL Anwendungen auf Foundations Presales Szenarios / Wie Foundations zeigen ?

4. Kurze Vorstellungsrunde Vorstellungsrunde BP HW SW Linux Umfeld Domino Umfeld Microsoft Umfeld

5. IBM Lotus Collaboration Strategy C:\Documents and Settings\Administrator\Desktop\Sametime_Product_Icon_256x256.png Messaging and Collaboration Content Management On-Premise OnLine Appliance Unified Communications and Social Software Situational Applications and Integration

6. Supporting Flexible Delivery Models Online - SaaS IBM MANAGED On-Premise MANAGED BY IT DEPARTMENT OR PARTNER Benefits Easy to install/maintain Managed by customer or partner Toolkits available for customization by partner or customer All data inside your firewall Benefits Subscription pricing model Scales to meet customer demand Updates are applied transparently Multi-tenant environment for all customers Standard offering, little customization Standard SLAs Benefits Allows for advanced customization to meet customer needs Managed by IT dept All data resides local and inside the firewall Benefits Scales to meet customer demand Updates are applied transparently Virtualized environment per customer Customization available Negotiated SLAs The most effective business solutions may need a combination of delivery models Software On Demand Hosted Application Management Software Appliance

8. Übersicht Lotus Foundations Komplette Software Appliance für kleine und mittlere Unternehmen auf Basis von Linux und Lotus Produkten E-Mail und Collaboration auf Lotus Basis – Domino Mail und Applikationen Unterstützung verschiedener E-mail Clients: Notes, Browser, Outlook Büroanwendungen über Lotus Symphony: Tabellenkalkulation, Präsentationen, Textverarbeitung File- und Printserver Backup und Disaster Recovery Antivirus und Antispam Netzwerkinfrastruktur, Firewall, VPN, sicherer Remote-Zugang Webserver für Internet / Intranet Ab der nächsten Version verfügbar: VMWare für Windows Applikationen

9. Small Business Server

10. Lotus Foundations Architektur SLES10 SuSe kernel Core Applications idb System ER Double Vision OpenSource apps Apache FTPd AtaTalk etc. IBM Domino UniService connectors NDC con. Foundations core ~100 MB Soft Update (call home service) Virtual Server

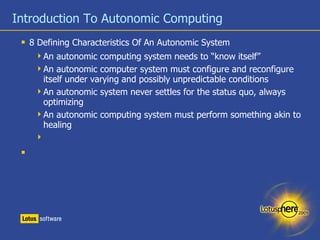

11. Introduction To Autonomic Computing 8 Defining Characteristics Of An Autonomic System An autonomic computing system needs to “know itself” An autonomic computer system must configure and reconfigure itself under varying and possibly unpredictable conditions An autonomic system never settles for the status quo, always optimizing An autonomic computing system must perform something akin to healing

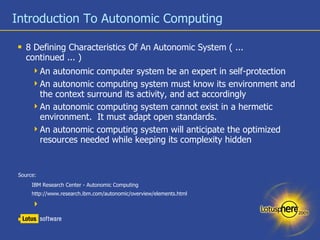

12. Introduction To Autonomic Computing 8 Defining Characteristics Of An Autonomic System ( ... continued ... ) An autonomic computer system be an expert in self-protection An autonomic computing system must know its environment and the context surround its activity, and act accordingly An autonomic computing system cannot exist in a hermetic environment. It must adapt open standards. An autonomic computing system will anticipate the optimized resources needed while keeping its complexity hidden Source: IBM Research Center - Autonomic Computing http://www.research.ibm.com/autonomic/overview/elements.html

13. Introduction to Lotus Foundations Start! Lotus Foundations Start general overview Start leverages a component called the 'core' User Management License Management User Interface Integration Backup/Restore Capabilities Focuses on aspects related to related to reliability and maintenance time while making it easy! Know the product and know what it must do, at all costs. Focuses on aspects related to related to reliability and maintenance time while making administration easy!

14. Simple Autonomics (By Example) Examples of simple autonomics as demonstrated by Lotus Foundations Knowing itself Core server – 80 MB, read-only file system Integrated DOM Core services – > 50 integrated services, right out of the box Protection against modification of core elements Reconfiguring Service oriented architecture lends itself to reading 'events' Every service has a few basic elements: start, stop, configure, reconfigure Based on an event driven design

15. Advanced Autonomics Some advanced autonomic elements which are demonstrated by Lotus Foundations: Self-Protecting Optimizing Hides Complexity Adopts Open Standards

16. Advanced Autonomics (By Example) Examples of advanced autonomics as demonstrated by Lotus Foundations Self-Protecting (Net Intelligence, Authentication service) Automatic interface configuration Automatic firewall setup Authentication rate limiting Based on event driven and polling designs Optimizing (Net Intelligence, idb/data backup) Network route discovery/optimization (Net Intelligence) Maximal/minimal disk space (idb) Cache recalculations (idb, Webconfig) Processor versus I/O time (future release of idb) Based on a primarily polling design

17. Advanced Autonomics (By Example - continued) Examples of autonomics as demonstrated by Lotus Foundations Adopts Open Standards Community source applications Use of RFC, IEEE and other open-source protocols Licensing Server (SoftUpdate) Inter-server communication (Foundations -> Foundations) SSL technology Hides Complexity Simplified interface for an advanced system Disk configuration User management File services Service failover and detection technology

18. Autonomic Computing Intersection Summary

19. Lotus Foundations Version 1.1 Domino 8.5 VMWare als Addon Branchoffice Server Master / Slave Konfiguration

20. Was kostet Lotus Foundations ? Der Bezug erfolgt über einen IBM Software Distributor Preise enthalten Software Subscription & Support für 12 Monate Einfache Lizenzierung und keine künstlichen Obergrenzen (75/ 300) Serverlizenz: 221 Euro Pro User: 144 Euro Beispielkalkulation für 20 User: 3101 Euro Die spezielle IBM Lotus Foundations Hardware je nach Modell ca. 2000 Euro oder bestehende Hardware, die den Anforderungen entspricht Damit sind abgedeckt: Fileserver, Printserver, Webserver, Mailserver (Domino) Clientzugriffe – volle Notes Lizenzen (Outlook im SBS nicht enthalten...) Presence Awareness & Chat (Sametime im Notes Client) Backup Software Firewall, Antivirus, Antispam, VPN Tabellenkalkulation, Textverarbeitung, Präsentationen (Lotus Symphony)

21. Präsentationen von der Lotusphere 2009 ID605 I BM® Lotus® Foundations Start: Create a New Market for Your Application Using Software Appliances INV108 IBM® Lotus® Foundations Start – everything and the kitchen sink for small business customers JMP302 Autonomic Computing – Letting IT Manage Itself

22. http://www.ibm.com/developerworks/lotus/documentation/foundations/

23. Lotus Foundations Appliance Quelle: http://www.bilal.ca/angelina-jolie-lotus-foundations/

24. IBM Lotus Foundations Appliance -Hardware- Irmgard Voss Technical Consultant Partnership Solution Center West

25. HARDWARE * Lotus Foundations - IBM System x3200

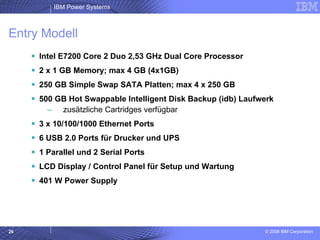

26. Entry Modell Intel E7200 Core 2 Duo 2,53 GHz Dual Core Processor 2 x 1 GB Memory; max 4 GB (4x1GB) 250 GB Simple Swap SATA Platten; max 4 x 250 GB 500 GB Hot Swappable Intelligent Disk Backup (idb) Laufwerk zusätzliche Cartridges verfügbar 3 x 10/100/1000 Ethernet Ports 6 USB 2.0 Ports für Drucker und UPS 1 Parallel und 2 Serial Ports LCD Display / Control Panel für Setup und Wartung 401 W Power Supply

27. Advanced Model Intel X330 Xeon 2.66 GHz Quad Core Processor 2 x 2 GB Memory; max 8 GB (4x2 GB) 500 GB simple Swap SATA Platten, max 4 x 500 GB 1 TB Hot swappable Intelligent Disk Backup (idb) Laufwerk Zusätzliche Cartridges verfügbar 3 x 10/100/1000 Ethernet Ports 6 x USB 2.0 Ports für Drucker und UPS 1 Parallel und 2 Serial Ports LCD Display / Control Panel für Setup und Wartung 401W Power supply

28. Rackeinbau Umbausatz für den Rackeinbau ist verfügbar Kosten: ca. 300 € 3 Höheneinheiten im Rack Standardsystem (x32 5 0 = Rackmodell) hat 1 U

29. Besonderheiten Betriebssystem auf Flash-based Memory Bietet maximale Zuverlässigkeit Bei einem Plattenausfall ist. z.B. Booten, Netzwerkverbindung, Einrichten einer Firewall möglich LCD Control Panel Ermöglicht die Konfiguration und Verwaltung des Netzwerkes ohne zusätzlichen Monitor und Tatstatur Bietet die Sicherung und Wiederherstellung der Daten und Systemfunktionen Integriertes Disk Backup (idb) zuverlässige, integrierte plattenbasierende Backup-Technoligie bietet kontinuierliches inkrementelles Backup (bis alle 15 Minuten) Backup-Platten können entnommen werden

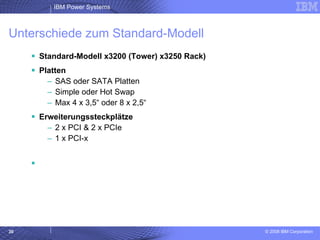

30. Unterschiede zum Standard-Modell Standard-Modell x3200 (Tower) x3250 Rack) Platten SAS oder SATA Platten Simple oder Hot Swap Max 4 x 3,5“ oder 8 x 2,5“ Erweiterungssteckplätze 2 x PCI & 2 x PCIe 1 x PCI-x

31. 9: eth1 Anschluß an Router, DSL .. 10: eth0 für das interne Netz

32. Installation auf anderer Hardware http://kb.nitix.com/6126 aktuelle Info über zertifizierte Hardware im Announcement Letter: http://www-01.ibm.com/common/ssi/rep_ca/7/877/ENUSZP09-0067/ENUSZP09-0067.PDF

33. Lotus Foundations Start-Modul installieren Auf der Appliance automatische Erstinstallation nach dem Start vom Flashspeicher Von CD Laden der notwendigen Files (Passport / Nitix) Brennen einer ISO-CD die bootfähig ist Booten von dieser CD Die Festplatten sind zunächst nicht formatiert Solange dies der Fall ist wird immer wieder vom Installationsmedium gebootet Nach Formatierung der Platten erfolgt das Booten von hier

34. Installation auf VMWare – non supported environment Für Demozwecke z.B. auf VMworkstation 8 GB ca. 512 MB Speicher (Empfehlung besser 1 GB wg. Domino) (Internet) Automatischen Sleepmodus deaktivieren

35. Installation auf den Maschinen der Teilnehmer Voraussetzung leere VMware oder dedizierte Hardware Starten der Instanz mit Boot-CD Siehe Konsolbildschirm mit IP-Adresse der Webconfig https://xxx.xxx.xxx.xxx:8043 Lizenzbedingungen Root-Account anlegen Im Workshop installieren wir das Core System Nachbereitung @BP via Partnerworld Key abrufen, Addons download, entpacken und Installation wie im Workshop gezeigt (autoinstall). Aktuelle Version der Core Version via Software update in der WebConfig durchführen

36. Konfigurationsblatt als kleine Hilfe Projektdaten Installation / Konfiguration Netzwerkplanung Benutzermanagement File & Print E-Mail Web Services FTP Services Foundations als Anwendungsserver Kunden Konfiguration

37. Installation Bei der Appliance aus dem Flashspeicher Von Boot CD (1) Foundations installieren (2) Diagnose Tools Nach der ersten Installation WebConfig aufrufen Via Telnet – nach Anmeldung mit „root“ - im Terminal „setup“ aufrufen

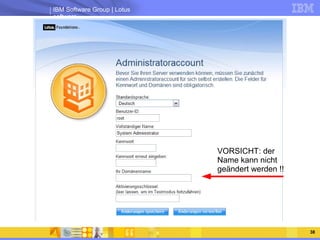

38. VORSICHT: der Name kann nicht geändert werden !!

39. Wie bekommen Geschäftspartner einen Testkey ?

40. WebConfig https://xxx.xxx.xxx.xxx:8043 Administrativer Account notwendig z.B. root Zentraler Punkt der Verwaltung Nur über Browser Der Consolbildschirm zeigt wesentlich weniger Informationen an

41. Lotus Foundations konfigurieren Solange die Platte nicht konfiguriert ist wird immer wieder vom Bootmedium gestartet. Wird aktiviert wenn eine zweite Platte erkannt wird.

43. Fragen bis hierhin ? Pause

44. Wie geht es weiter Activation Key in der Partnerworld anfordern Addons download Addons in /autoinstall installieren Software update Core Addon installieren testen
