1. TANNER AG © 2014 www.tanner.dewww.tanner.deTANNER AG © 2018
Dokumentationserstellung
integriert im PDM-Prozess

2. © 2014 vertraulich | Folie 2TANNER AG © 2018 vertraulich | Folie 2

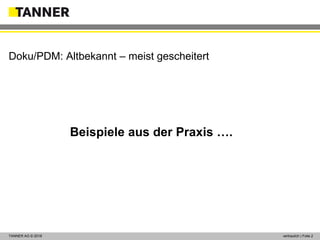

Doku/PDM: Altbekannt – meist gescheitert
Beispiele aus der Praxis ….

3. © 2014 vertraulich | Folie 3TANNER AG © 2018 vertraulich | Folie 3

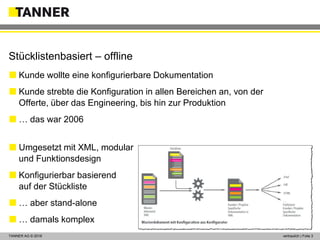

 Kunde wollte eine konfigurierbare Dokumentation
 Kunde strebte die Konfiguration in allen Bereichen an, von der
Offerte, über das Engineering, bis hin zur Produktion
 … das war 2006
 Umgesetzt mit XML, modular
und Funktionsdesign
 Konfigurierbar basierend
auf der Stückliste
 … aber stand-alone
 … damals komplex
Stücklistenbasiert – offline

4. © 2014 vertraulich | Folie 4TANNER AG © 2018 vertraulich | Folie 4

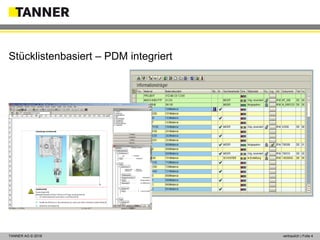

Stücklistenbasiert – PDM integriert

5. © 2014 vertraulich | Folie 5TANNER AG © 2018 vertraulich | Folie 5

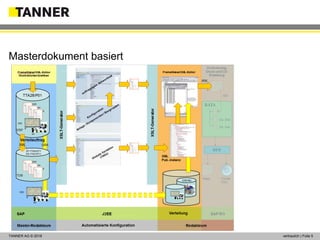

Masterdokument basiert

6. © 2014 vertraulich | Folie 6TANNER AG © 2018 vertraulich | Folie 6

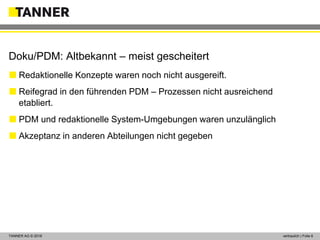

 Redaktionelle Konzepte waren noch nicht ausgereift.
 Reifegrad in den führenden PDM – Prozessen nicht ausreichend
etabliert.
 PDM und redaktionelle System-Umgebungen waren unzulänglich
 Akzeptanz in anderen Abteilungen nicht gegeben
Doku/PDM: Altbekannt – meist gescheitert

7. © 2014 vertraulich | Folie 7TANNER AG © 2018 vertraulich | Folie 7
… kann aber auch funktionieren!

8. © 2014 vertraulich | Folie 8TANNER AG © 2018 vertraulich | Folie 8
Konfigurationsbasiert – Repository  „as ordered“

9. © 2014 vertraulich | Folie 9TANNER AG © 2018 vertraulich | Folie 9

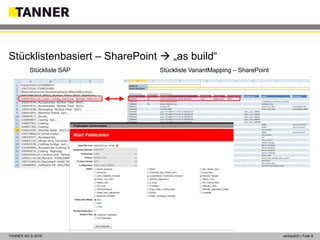

Stücklistenbasiert – SharePoint  „as build“
Stückliste VariantMapping – SharePointStückliste SAP

10. © 2014 vertraulich | Folie 10TANNER AG © 2018 vertraulich | Folie 10

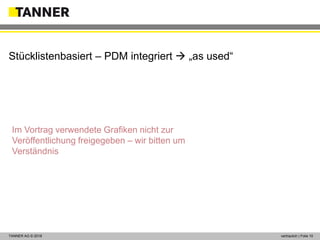

Stücklistenbasiert – PDM integriert  „as used“
Im Vortrag verwendete Grafiken nicht zur
Veröffentlichung freigegeben – wir bitten um
Verständnis

11. © 2014 vertraulich | Folie 11TANNER AG © 2018 vertraulich | Folie 11

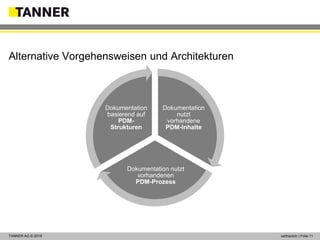

Alternative Vorgehensweisen und Architekturen
Dokumentation
nutzt
vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-
Strukturen

12. © 2014 vertraulich | Folie 12TANNER AG © 2018 vertraulich | Folie 12

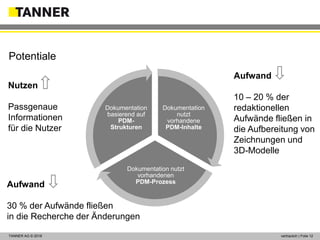

Dokumentation
nutzt
vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-
Strukturen
Potentiale
Aufwand
10 – 20 % der
redaktionellen
Aufwände fließen in
die Aufbereitung von
Zeichnungen und
3D-Modelle
Aufwand
30 % der Aufwände fließen
in die Recherche der Änderungen
Nutzen
Passgenaue
Informationen
für die Nutzer

13. © 2014 vertraulich | Folie 13TANNER AG © 2018 vertraulich | Folie 13

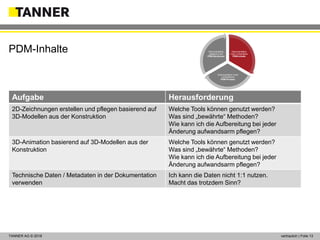

PDM-Inhalte
Aufgabe Herausforderung
2D-Zeichnungen erstellen und pflegen basierend auf
3D-Modellen aus der Konstruktion
Welche Tools können genutzt werden?
Was sind „bewährte“ Methoden?
Wie kann ich die Aufbereitung bei jeder
Änderung aufwandsarm pflegen?
3D-Animation basierend auf 3D-Modellen aus der
Konstruktion
Welche Tools können genutzt werden?
Was sind „bewährte“ Methoden?
Wie kann ich die Aufbereitung bei jeder
Änderung aufwandsarm pflegen?
Technische Daten / Metadaten in der Dokumentation
verwenden
Ich kann die Daten nicht 1:1 nutzen.
Macht das trotzdem Sinn?
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

14. © 2014 vertraulich | Folie 14TANNER AG © 2018 vertraulich | Folie 14

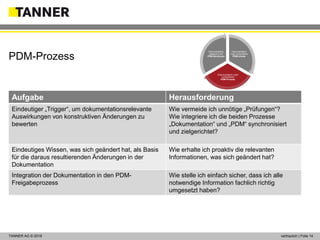

Aufgabe Herausforderung
Eindeutiger „Trigger“, um dokumentationsrelevante
Auswirkungen von konstruktiven Änderungen zu
bewerten
Wie vermeide ich unnötige „Prüfungen“?
Wie integriere ich die beiden Prozesse
„Dokumentation“ und „PDM“ synchronisiert
und zielgerichtet?
Eindeutiges Wissen, was sich geändert hat, als Basis
für die daraus resultierenden Änderungen in der
Dokumentation
Wie erhalte ich proaktiv die relevanten
Informationen, was sich geändert hat?
Integration der Dokumentation in den PDM-
Freigabeprozess
Wie stelle ich einfach sicher, dass ich alle
notwendige Information fachlich richtig
umgesetzt haben?
PDM-Prozess
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

15. © 2014 vertraulich | Folie 15TANNER AG © 2018 vertraulich | Folie 15

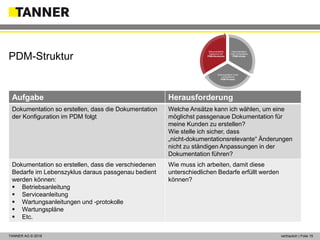

PDM-Struktur
Aufgabe Herausforderung
Dokumentation so erstellen, dass die Dokumentation
der Konfiguration im PDM folgt
Welche Ansätze kann ich wählen, um eine
möglichst passgenaue Dokumentation für
meine Kunden zu erstellen?
Wie stelle ich sicher, dass
„nicht-dokumentationsrelevante“ Änderungen
nicht zu ständigen Anpassungen in der
Dokumentation führen?
Dokumentation so erstellen, dass die verschiedenen
Bedarfe im Lebenszyklus daraus passgenau bedient
werden können:
 Betriebsanleitung
 Serviceanleitung
 Wartungsanleitungen und -protokolle
 Wartungspläne
 Etc.
Wie muss ich arbeiten, damit diese
unterschiedlichen Bedarfe erfüllt werden
können?
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

16. © 2014 vertraulich | Folie 16TANNER AG © 2018 vertraulich | Folie 16

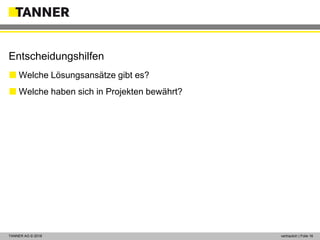

Entscheidungshilfen
 Welche Lösungsansätze gibt es?
 Welche haben sich in Projekten bewährt?

17. © 2014 vertraulich | Folie 17TANNER AG © 2018 vertraulich | Folie 17

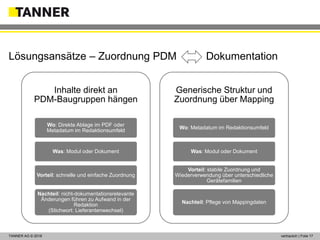

Inhalte direkt an
PDM-Baugruppen hängen
Wo: Direkte Ablage im PDF oder
Metadatum im Redaktionsumfeld
Was: Modul oder Dokument
Vorteil: schnelle und einfache Zuordnung
Nachteil: nicht-dokumentationsrelevante
Änderungen führen zu Aufwand in der
Redaktion
(Stichwort: Lieferantenwechsel)
Generische Struktur und
Zuordnung über Mapping
Wo: Metadatum im Redaktionsumfeld
Was: Modul oder Dokument
Vorteil: stabile Zuordnung und
Wiederverwendung über unterschiedliche
Gerätefamilien
Nachteil: Pflege von Mappingdaten
Lösungsansätze – Zuordnung PDM Dokumentation

18. © 2014 vertraulich | Folie 18TANNER AG © 2018 vertraulich | Folie 18

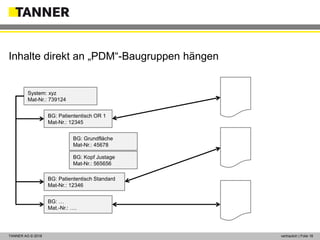

Inhalte direkt an „PDM“-Baugruppen hängen
System: xyz
Mat-Nr.: 739124
BG: Patiententisch OR 1
Mat-Nr.: 12345
BG: …
Mat.-Nr.: ….
BG: Grundfläche
Mat-Nr.: 45678
BG: Kopf Justage
Mat-Nr.: 565656
BG: Patiententisch Standard
Mat-Nr.: 12346

19. © 2014 vertraulich | Folie 19TANNER AG © 2018 vertraulich | Folie 19

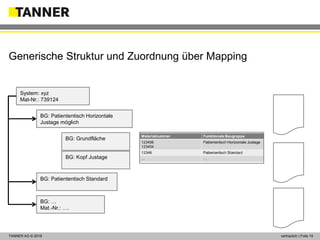

Generische Struktur und Zuordnung über Mapping
System: xyz
Mat-Nr.: 739124
BG: Patiententisch Horizontale
Justage möglich
BG: …
Mat.-Nr.: ….
BG: Grundfläche
BG: Kopf Justage
BG: Patiententisch Standard

20. © 2014 vertraulich | Folie 20TANNER AG © 2018 vertraulich | Folie 20

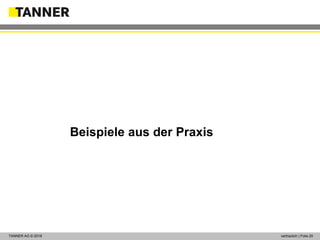

Beispiele aus der Praxis

21. © 2014 vertraulich | Folie 21TANNER AG © 2018 vertraulich | Folie 21

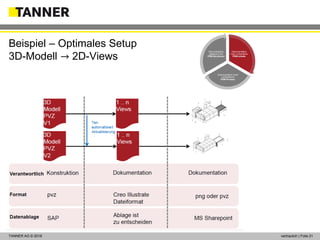

Beispiel – Optimales Setup
3D-Modell → 2D-Views
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

22. © 2014 vertraulich | Folie 22TANNER AG © 2018 vertraulich | Folie 22
Beispiel – Optimales Setup
3D-Modell → 2D-Views: Beispiel
Quelle: PTC

23. © 2014 vertraulich | Folie 23TANNER AG © 2018 vertraulich | Folie 23

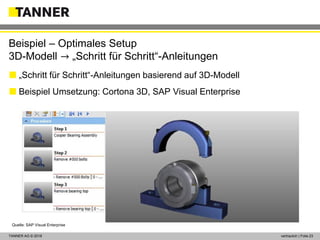

 „Schritt für Schritt“-Anleitungen basierend auf 3D-Modell
 Beispiel Umsetzung: Cortona 3D, SAP Visual Enterprise
Beispiel – Optimales Setup
3D-Modell → „Schritt für Schritt“-Anleitungen
Quelle: SAP Visual Enterprise

24. © 2014 vertraulich | Folie 24TANNER AG © 2018 vertraulich | Folie 24

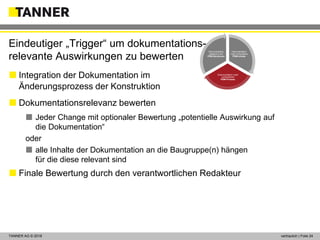

Eindeutiger „Trigger“ um dokumentations-
relevante Auswirkungen zu bewerten
 Integration der Dokumentation im
Änderungsprozess der Konstruktion
 Dokumentationsrelevanz bewerten
 Jeder Change mit optionaler Bewertung „potentielle Auswirkung auf
die Dokumentation“
oder
 alle Inhalte der Dokumentation an die Baugruppe(n) hängen
für die diese relevant sind
 Finale Bewertung durch den verantwortlichen Redakteur
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

25. © 2014 vertraulich | Folie 25TANNER AG © 2018 vertraulich | Folie 25

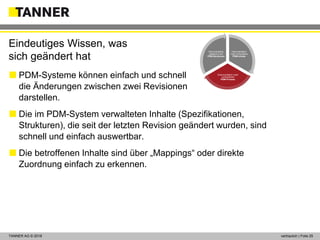

Eindeutiges Wissen, was
sich geändert hat
 PDM-Systeme können einfach und schnell
die Änderungen zwischen zwei Revisionen
darstellen.
 Die im PDM-System verwalteten Inhalte (Spezifikationen,
Strukturen), die seit der letzten Revision geändert wurden, sind
schnell und einfach auswertbar.
 Die betroffenen Inhalte sind über „Mappings“ oder direkte
Zuordnung einfach zu erkennen.
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

26. © 2014 vertraulich | Folie 26TANNER AG © 2018 vertraulich | Folie 26

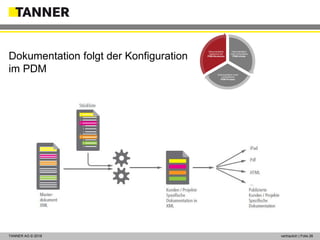

Dokumentation folgt der Konfiguration
im PDM
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

27. © 2014 vertraulich | Folie 27TANNER AG © 2018 vertraulich | Folie 27

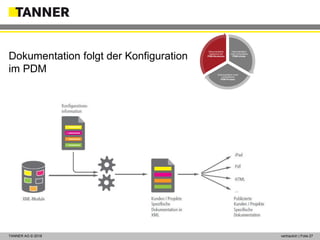

Dokumentation folgt der Konfiguration
im PDM
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

28. © 2014 vertraulich | Folie 28TANNER AG © 2018 vertraulich | Folie 28

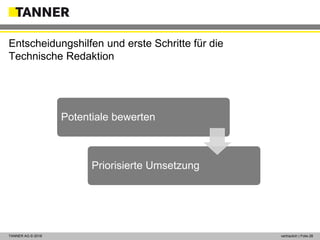

Potentiale bewerten
Priorisierte Umsetzung
Entscheidungshilfen und erste Schritte für die
Technische Redaktion

29. © 2014 vertraulich | Folie 29TANNER AG © 2018 vertraulich | Folie 29

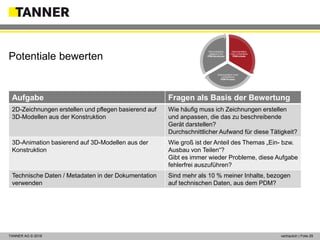

Potentiale bewerten
Aufgabe Fragen als Basis der Bewertung
2D-Zeichnungen erstellen und pflegen basierend auf
3D-Modellen aus der Konstruktion
Wie häufig muss ich Zeichnungen erstellen
und anpassen, die das zu beschreibende
Gerät darstellen?
Durchschnittlicher Aufwand für diese Tätigkeit?
3D-Animation basierend auf 3D-Modellen aus der
Konstruktion
Wie groß ist der Anteil des Themas „Ein- bzw.
Ausbau von Teilen“?
Gibt es immer wieder Probleme, diese Aufgabe
fehlerfrei auszuführen?
Technische Daten / Metadaten in der Dokumentation
verwenden
Sind mehr als 10 % meiner Inhalte, bezogen
auf technischen Daten, aus dem PDM?
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

30. © 2014 vertraulich | Folie 30TANNER AG © 2018 vertraulich | Folie 30

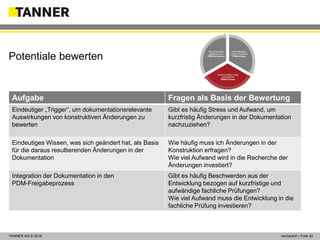

Potentiale bewerten
Aufgabe Fragen als Basis der Bewertung
Eindeutiger „Trigger“, um dokumentationsrelevante
Auswirkungen von konstruktiven Änderungen zu
bewerten
Gibt es häufig Stress und Aufwand, um
kurzfristig Änderungen in der Dokumentation
nachzuziehen?
Eindeutiges Wissen, was sich geändert hat, als Basis
für die daraus resultierenden Änderungen in der
Dokumentation
Wie häufig muss ich Änderungen in der
Konstruktion erfragen?
Wie viel Aufwand wird in die Recherche der
Änderungen investiert?
Integration der Dokumentation in den
PDM-Freigabeprozess
Gibt es häufig Beschwerden aus der
Entwicklung bezogen auf kurzfristige und
aufwändige fachliche Prüfungen?
Wie viel Aufwand muss die Entwicklung in die
fachliche Prüfung investieren?
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

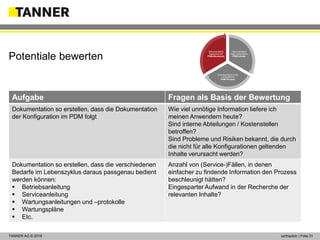

31. © 2014 vertraulich | Folie 31TANNER AG © 2018 vertraulich | Folie 31
Potentiale bewerten
Aufgabe Fragen als Basis der Bewertung
Dokumentation so erstellen, dass die Dokumentation
der Konfiguration im PDM folgt
Wie viel unnötige Information liefere ich
meinen Anwendern heute?
Sind interne Abteilungen / Kostenstellen
betroffen?
Sind Probleme und Risiken bekannt, die durch
die nicht für alle Konfigurationen geltenden
Inhalte verursacht werden?
Dokumentation so erstellen, dass die verschiedenen
Bedarfe im Lebenszyklus daraus passgenau bedient
werden können:
 Betriebsanleitung
 Serviceanleitung
 Wartungsanleitungen und –protokolle
 Wartungspläne
 Etc.
Anzahl von (Service-)Fällen, in denen
einfacher zu findende Information den Prozess
beschleunigt hätten?
Eingesparter Aufwand in der Recherche der
relevanten Inhalte?
Dokumentation
nutzt vorhandene
PDM-Inhalte
Dokumentation nutzt
vorhandenen
PDM-Prozess
Dokumentation
basierend auf
PDM-Strukturen

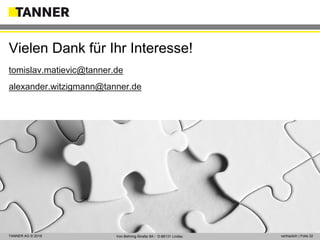

32. © 2014 vertraulich | Folie 32TANNER AG © 2018 vertraulich | Folie 32Von-Behring-Straße 8A ▪ D-88131 Lindau
tomislav.matievic@tanner.de
alexander.witzigmann@tanner.de
Vielen Dank für Ihr Interesse!
