Der Vortrag von Stephan Pirnbaum auf dem DevDay 2021 thematisiert die Anwendungsmodernisierung und die Bedeutung von Architecture Decision Records (ADRs) für eine klare Dokumentation und Kommunikation in der Softwareentwicklung. Durch den Einsatz von ADRs können Entscheidungen transparent festgehalten und kontinuierlich aktualisiert werden, was eine effektive Planung und Umsetzung von Architekturentscheidungen erleichtert. Die Integration von Tools wie jqassistant unterstützt dabei, Architekturkonzepte im Code zu identifizieren und Regelverletzungen zu überwachen.

1. www.buschmais.de
ANWENDUNGSMODERNISIERUNG?
PRAGMATISCH, PRAKTISCH, ERFOLGREICH
MIT ARCHITECTURE DECISION RECORDS!
DevDey 2021
20.04.2021
Stephan Pirnbaum @spirnbaum

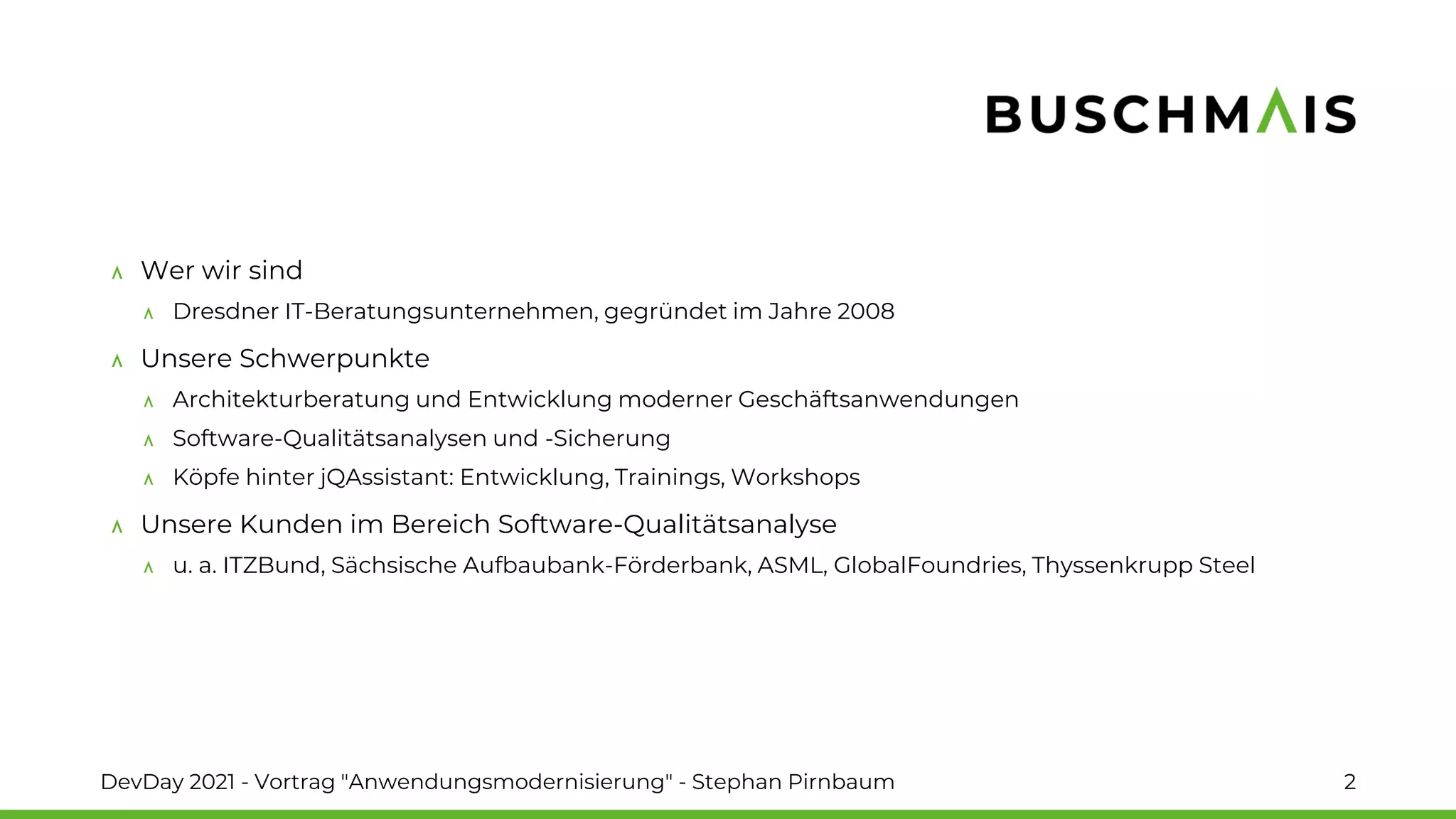

2. Wer wir sind
Dresdner IT-Beratungsunternehmen, gegründet im Jahre 2008
Unsere Schwerpunkte
Architekturberatung und Entwicklung moderner Geschäftsanwendungen
Software-Qualitätsanalysen und -Sicherung
Köpfe hinter jQAssistant: Entwicklung, Trainings, Workshops
Unsere Kunden im Bereich Software-Qualitätsanalyse
u. a. ITZBund, Sächsische Aufbaubank-Förderbank, ASML, GlobalFoundries, Thyssenkrupp Steel
2
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum

3. www.buschmais.de
ANWENDUNGSMODERNISIERUNG

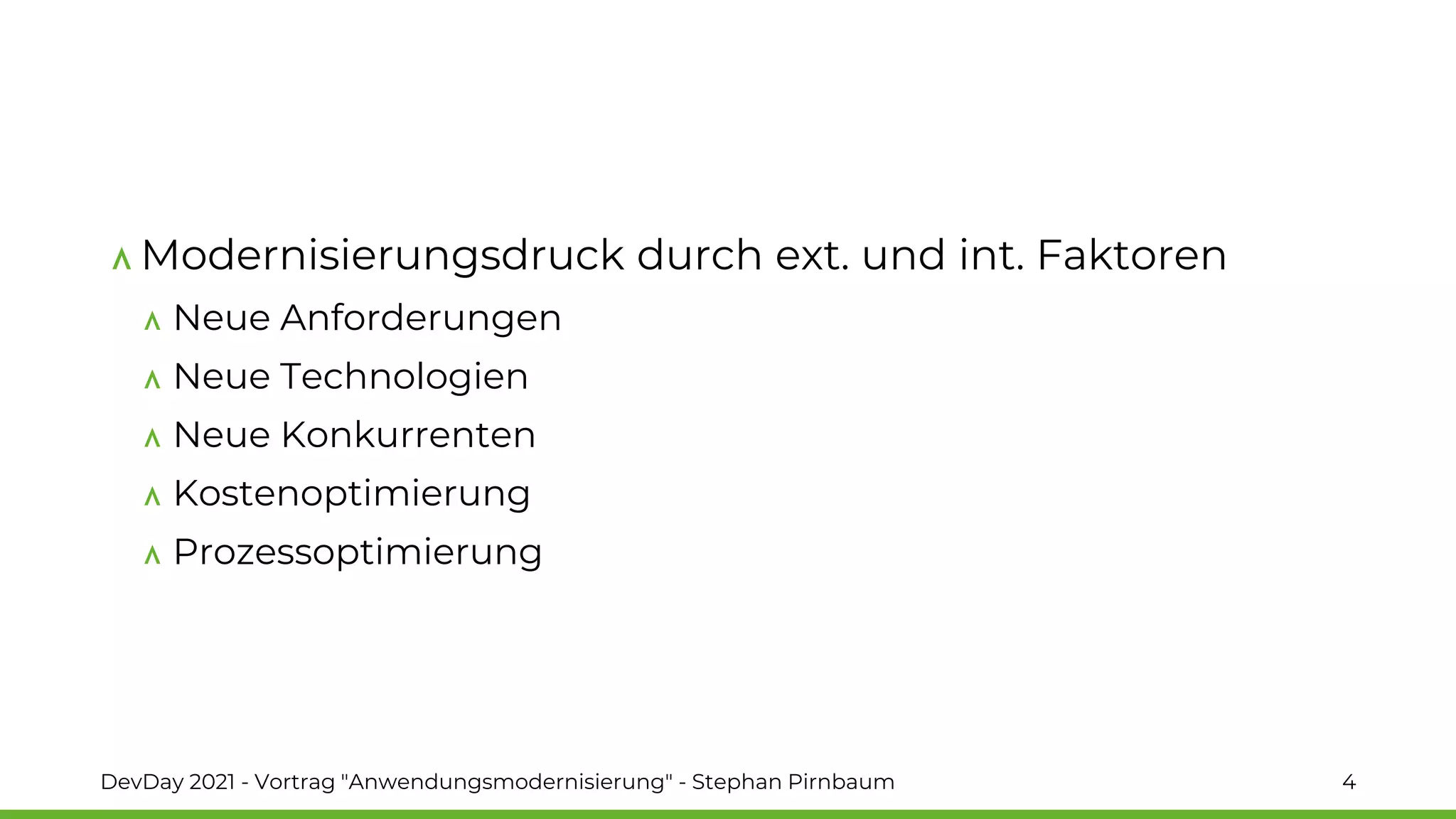

4. Modernisierungsdruck durch ext. und int. Faktoren
Neue Anforderungen
Neue Technologien
Neue Konkurrenten
Kostenoptimierung
Prozessoptimierung
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 4

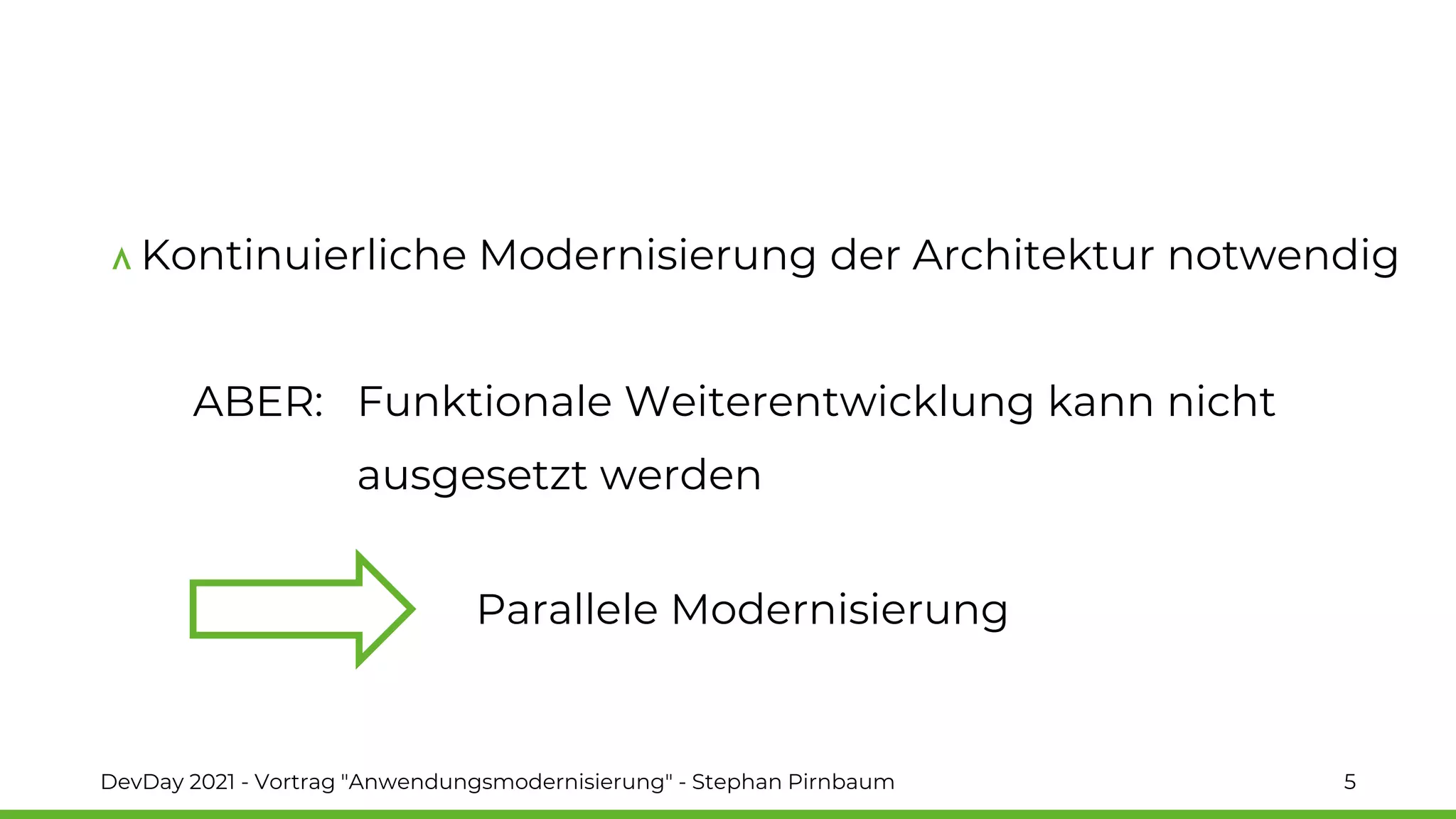

5. Kontinuierliche Modernisierung der Architektur notwendig
ABER: Funktionale Weiterentwicklung kann nicht
ausgesetzt werden
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 5
Parallele Modernisierung

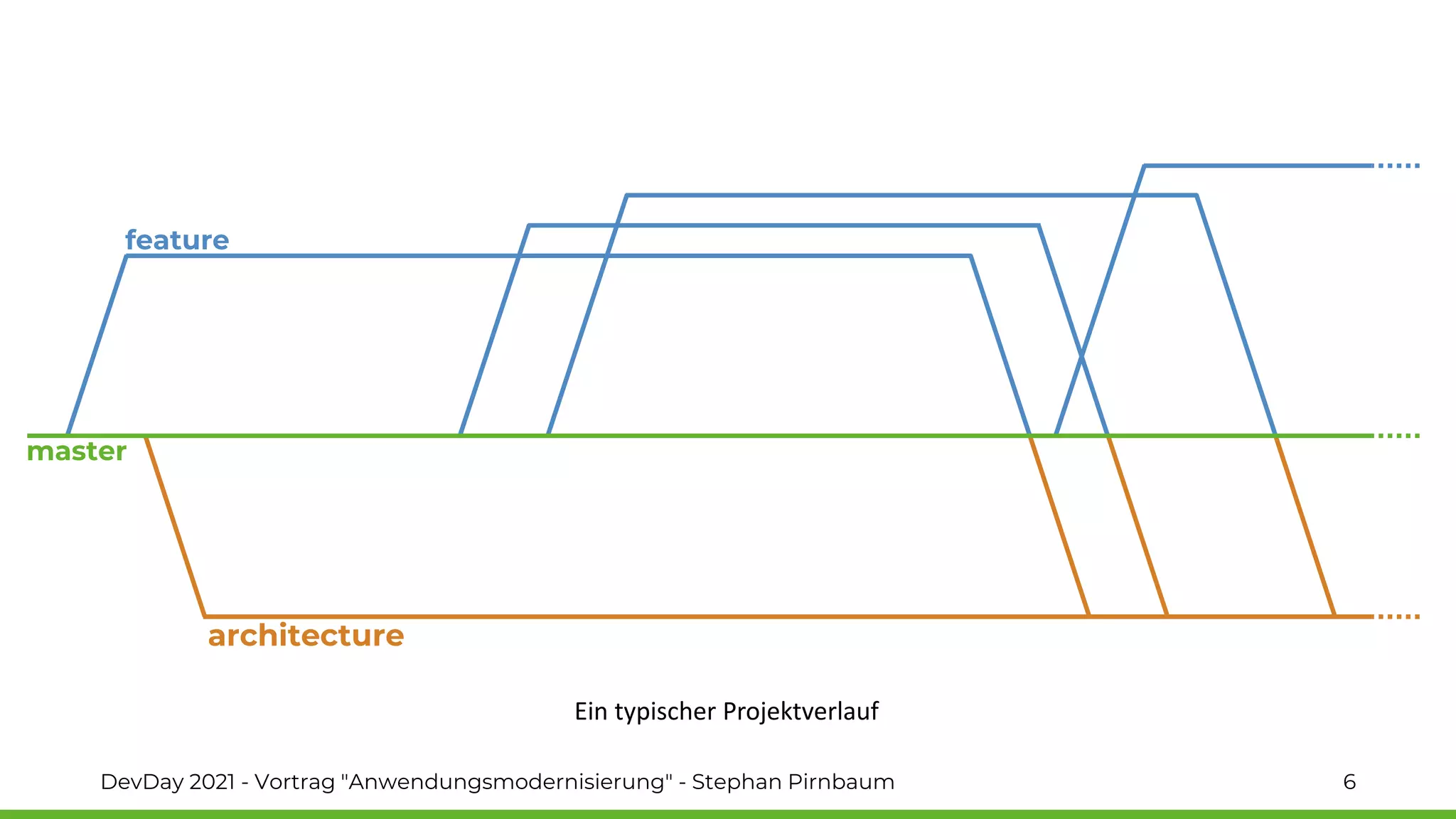

6. DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 6
feature
master
architecture
Ein typischer Projektverlauf

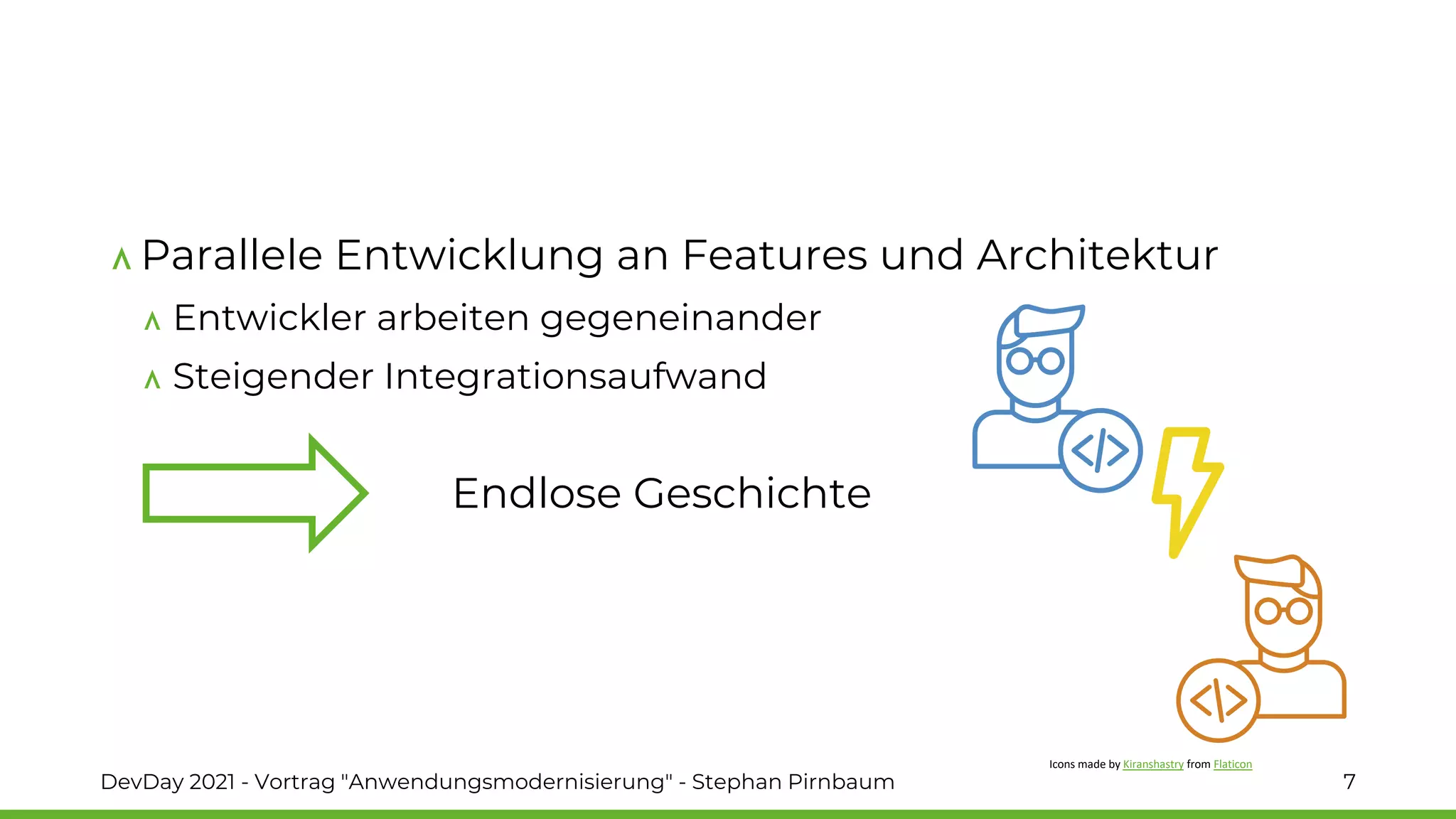

7. Parallele Entwicklung an Features und Architektur
Entwickler arbeiten gegeneinander
Steigender Integrationsaufwand
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 7
Endlose Geschichte
Icons made by Kiranshastry from Flaticon

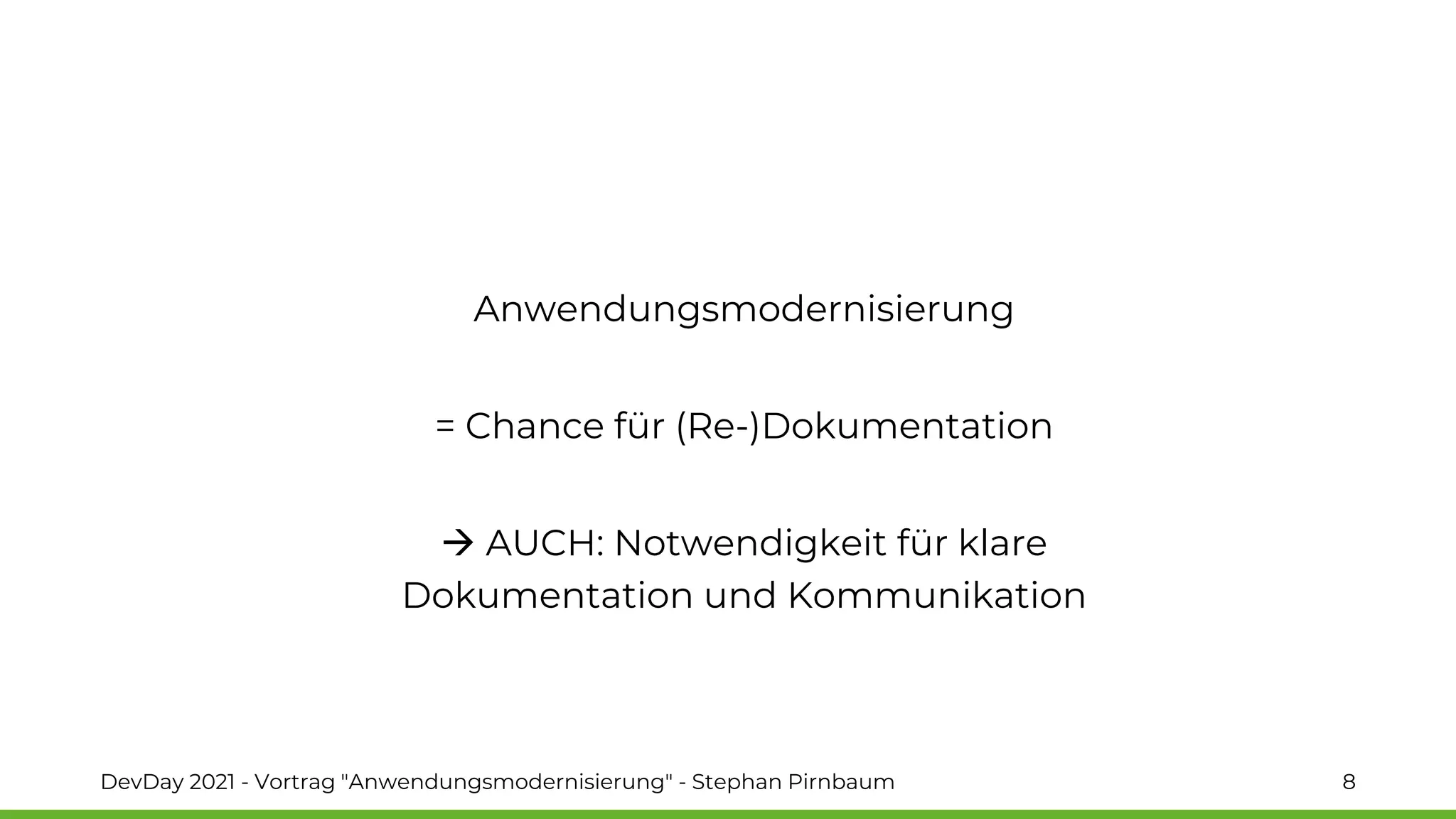

8. Anwendungsmodernisierung
= Chance für (Re-)Dokumentation
→ AUCH: Notwendigkeit für klare
Dokumentation und Kommunikation
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 8

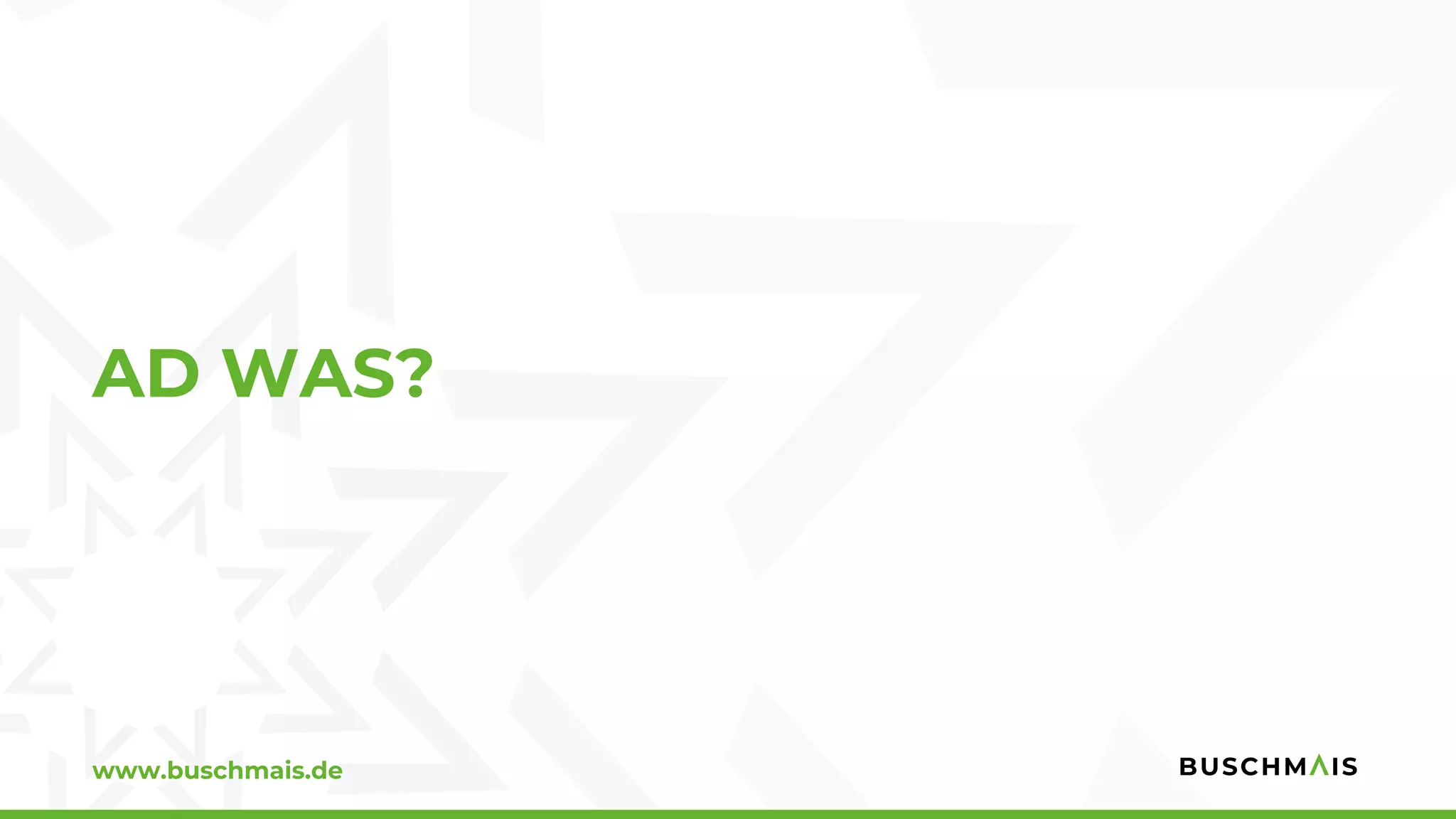

9. www.buschmais.de
AD WAS?

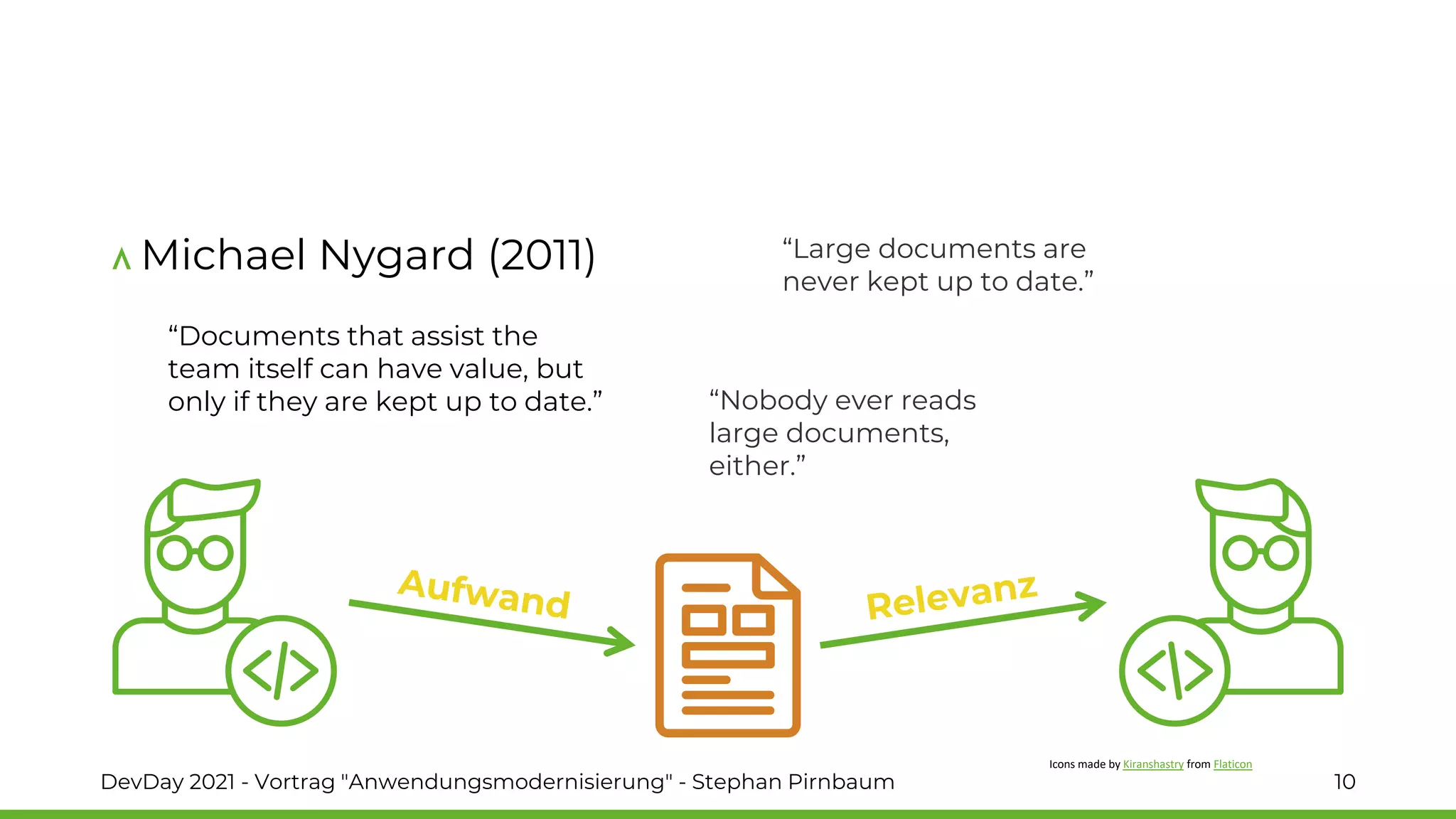

10. Michael Nygard (2011)
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 10
“Documents that assist the
team itself can have value, but
only if they are kept up to date.”
“Large documents are
never kept up to date.”
“Nobody ever reads
large documents,
either.”
Icons made by Kiranshastry from Flaticon

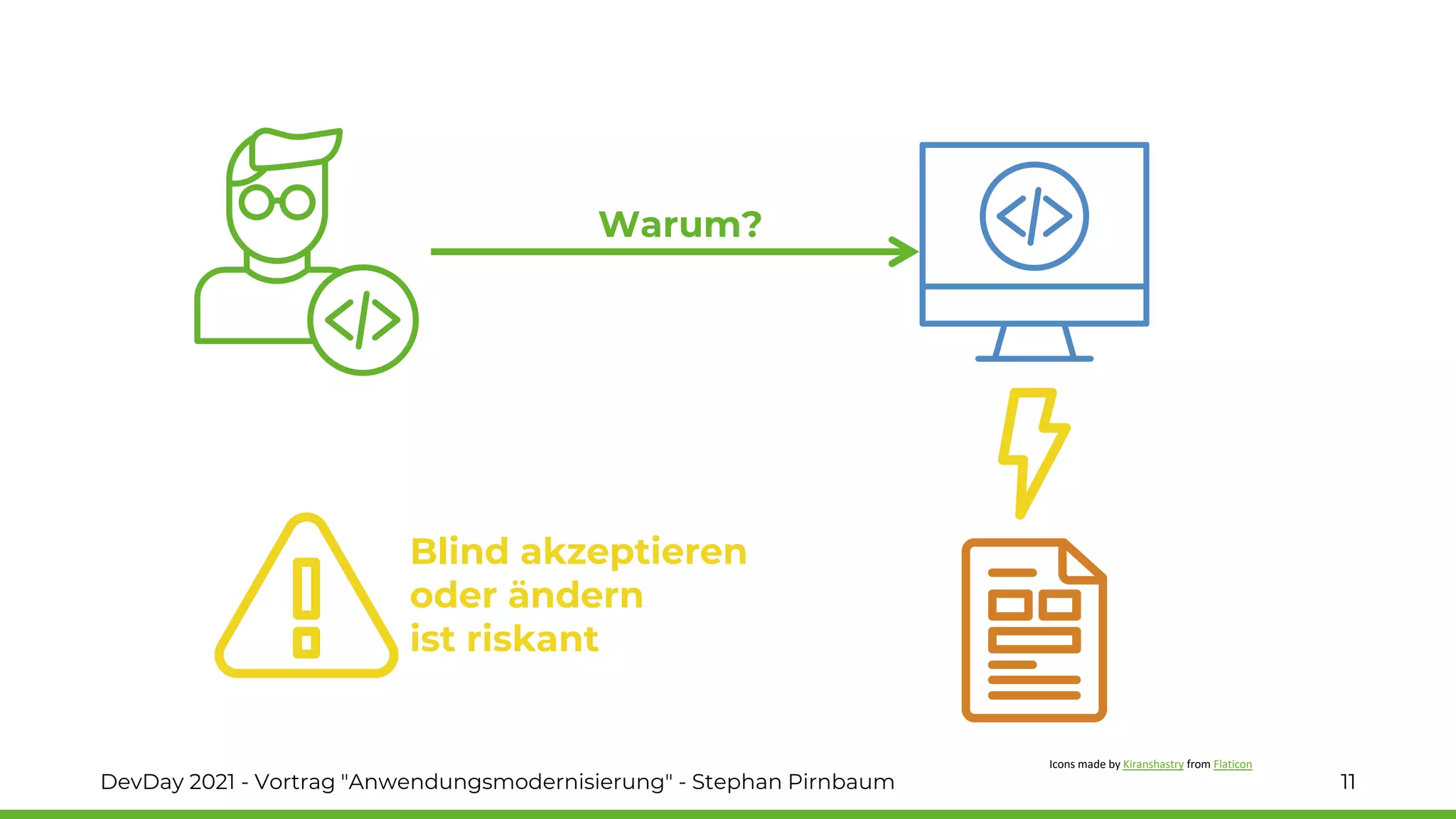

11. DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 11
Warum?
Blind akzeptieren
oder ändern
ist riskant
Icons made by Kiranshastry from Flaticon

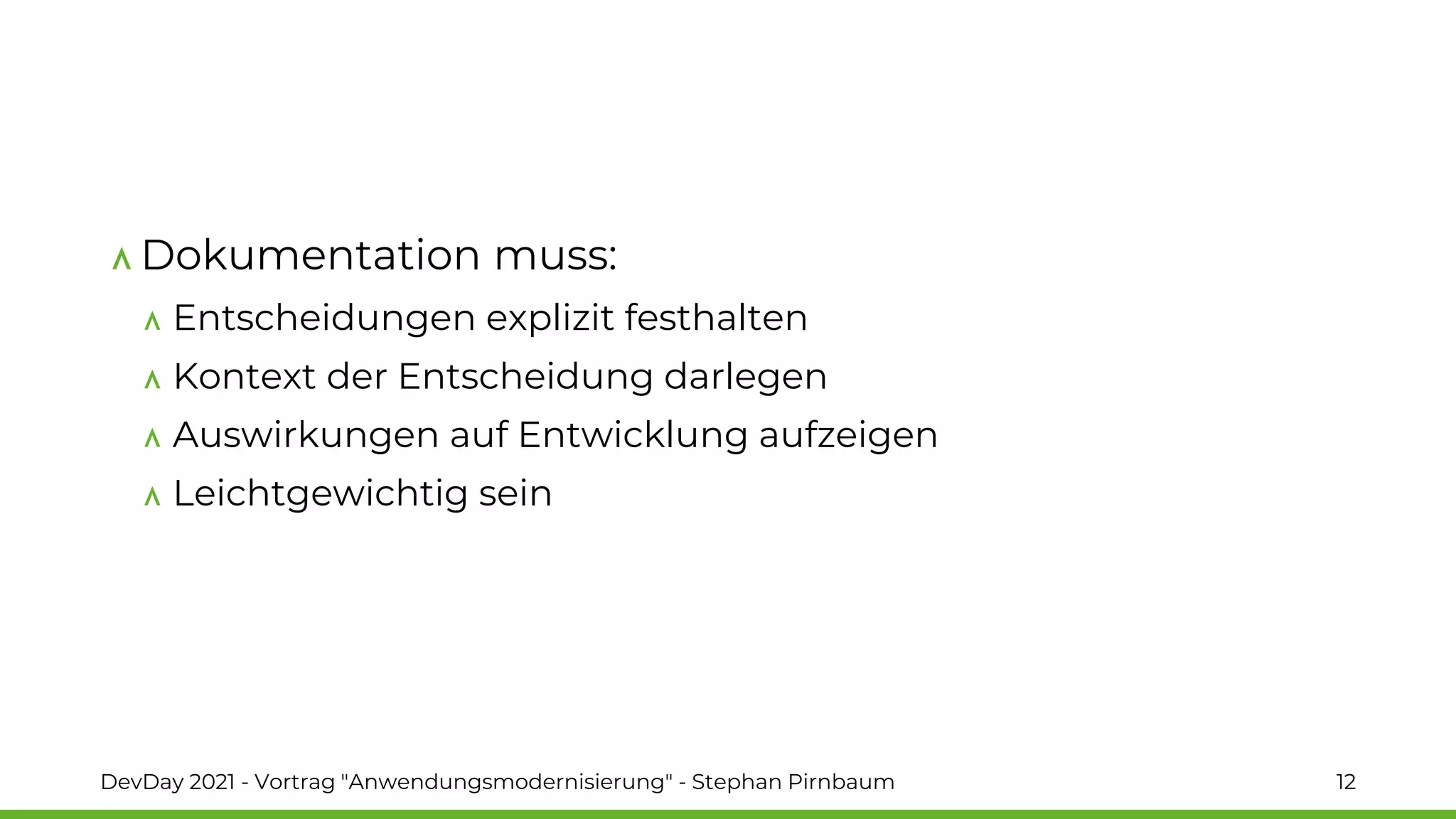

12. Dokumentation muss:
Entscheidungen explizit festhalten
Kontext der Entscheidung darlegen
Auswirkungen auf Entwicklung aufzeigen
Leichtgewichtig sein
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 12

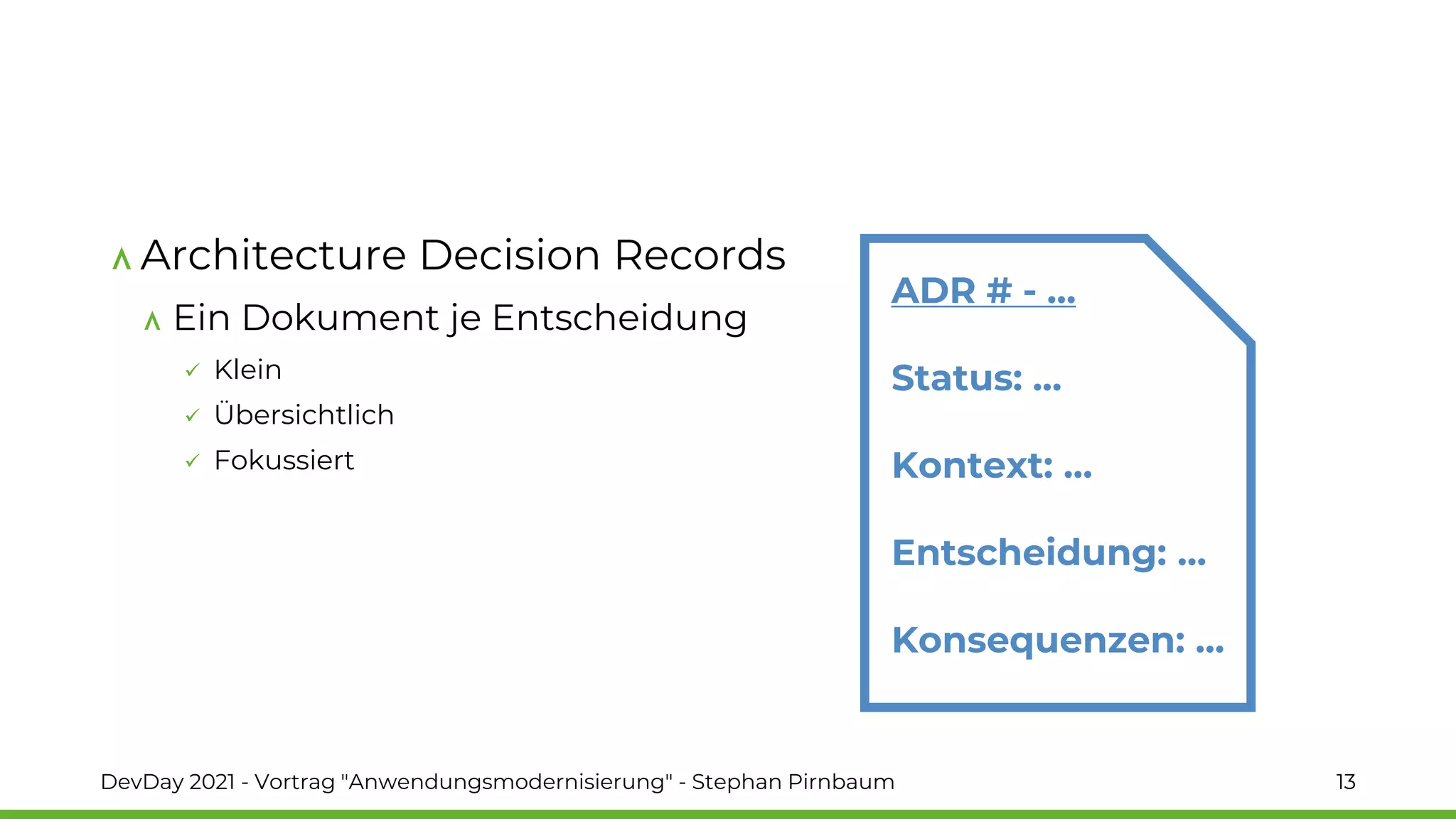

13. Architecture Decision Records
Ein Dokument je Entscheidung
✓ Klein
✓ Übersichtlich
✓ Fokussiert
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 13
ADR # - …
Status: …
Kontext: …
Entscheidung: …
Konsequenzen: …

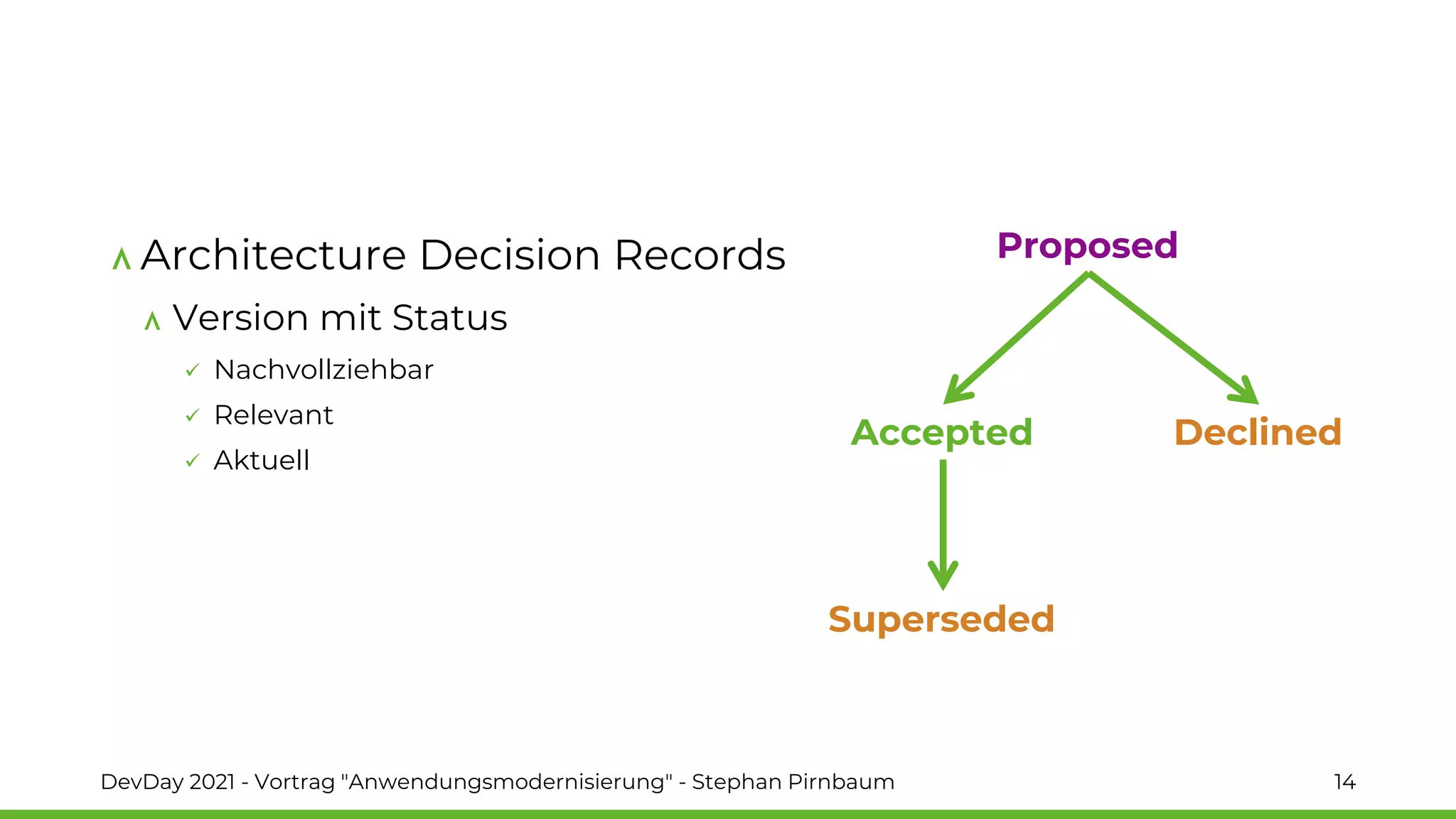

14. Architecture Decision Records
Version mit Status
✓ Nachvollziehbar
✓ Relevant
✓ Aktuell
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 14
Proposed
Accepted Declined
Superseded

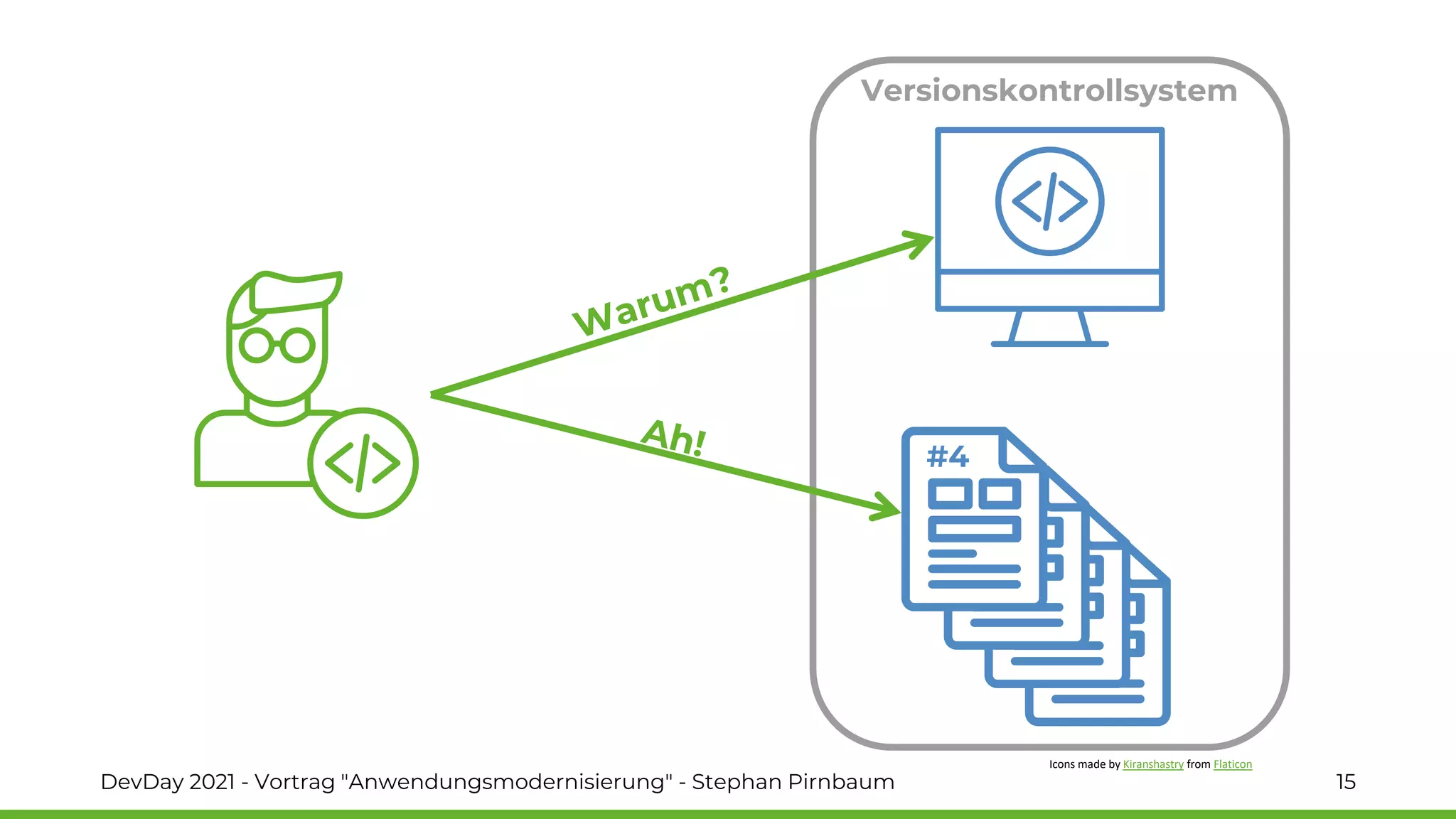

15. DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 15
#4
#4
#4
#4
Versionskontrollsystem
Icons made by Kiranshastry from Flaticon

16. www.buschmais.de
ADRS ❤ MODERNISIERUNG

17. www.buschmais.de
ADRS ❤ MODERNISIERUNG
Ein Beispiel

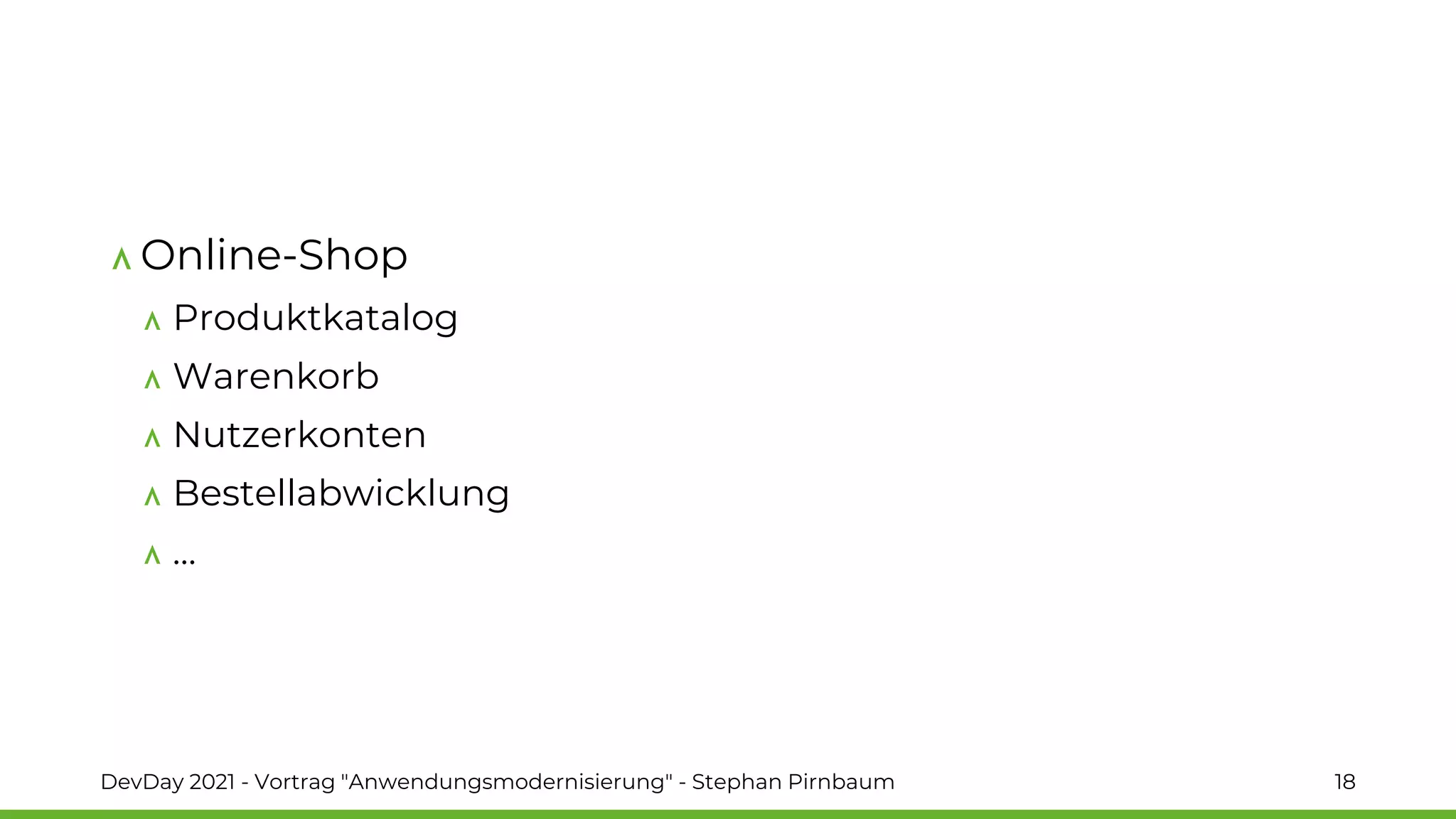

18. Online-Shop
Produktkatalog
Warenkorb
Nutzerkonten
Bestellabwicklung
…
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 18

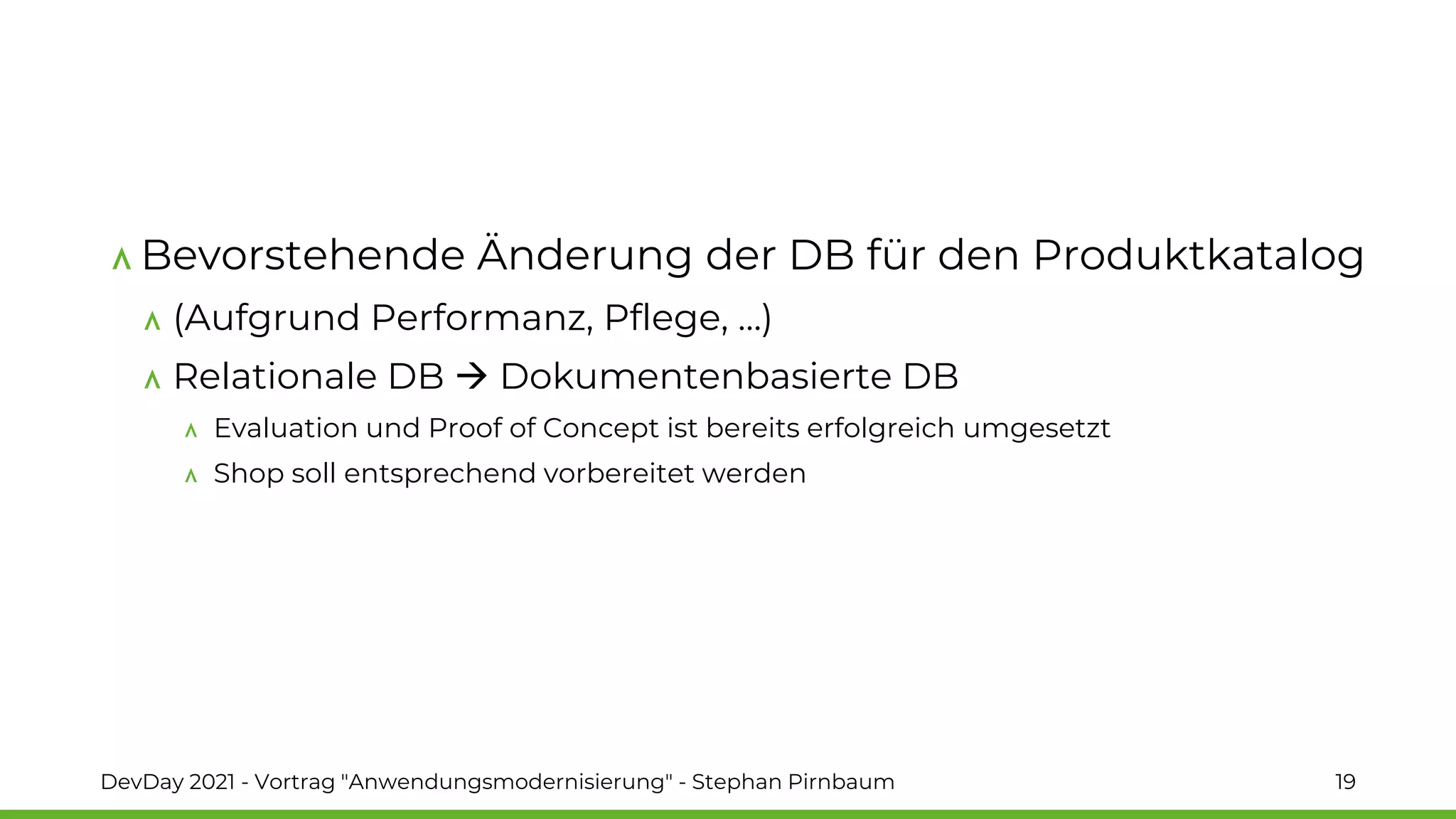

19. Bevorstehende Änderung der DB für den Produktkatalog
(Aufgrund Performanz, Pflege, …)
Relationale DB → Dokumentenbasierte DB
Evaluation und Proof of Concept ist bereits erfolgreich umgesetzt
Shop soll entsprechend vorbereitet werden
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 19

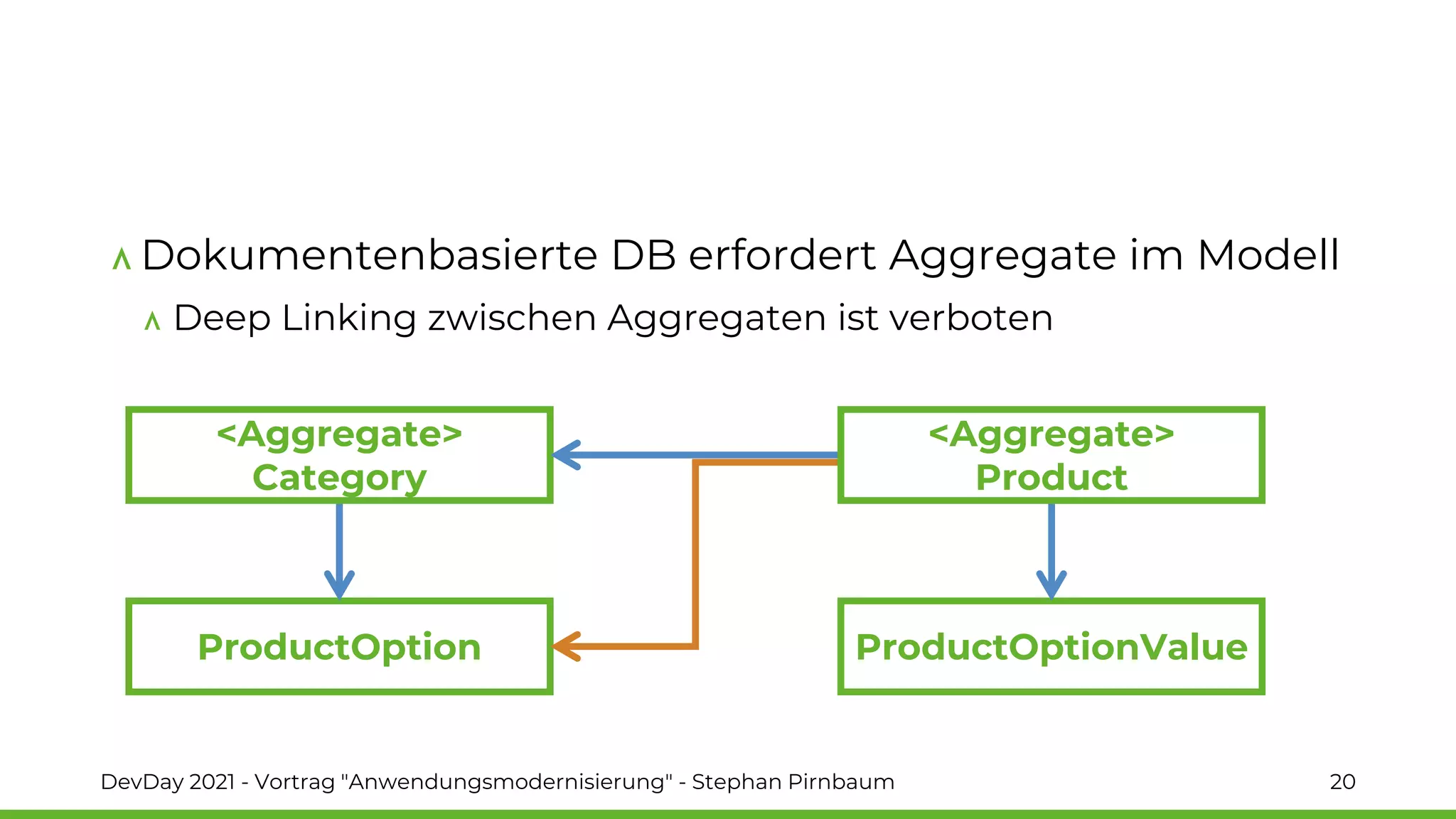

20. Dokumentenbasierte DB erfordert Aggregate im Modell
Deep Linking zwischen Aggregaten ist verboten
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 20
ProductOption ProductOptionValue
<Aggregate>
Category
<Aggregate>
Product

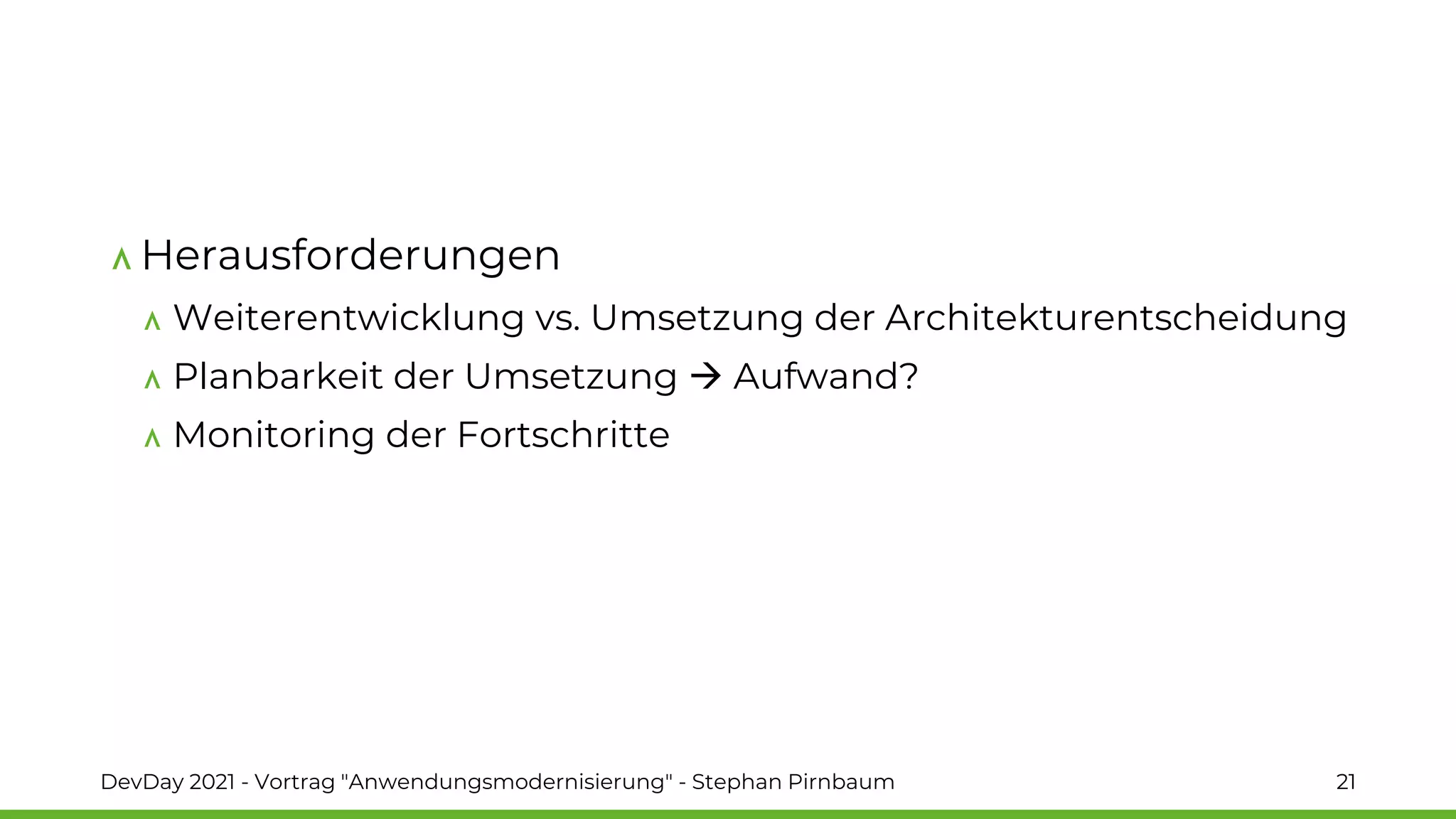

21. Herausforderungen
Weiterentwicklung vs. Umsetzung der Architekturentscheidung
Planbarkeit der Umsetzung → Aufwand?
Monitoring der Fortschritte
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 21

22. www.buschmais.de
ADRS ❤ MODERNISIERUNG
Pragmatisch!

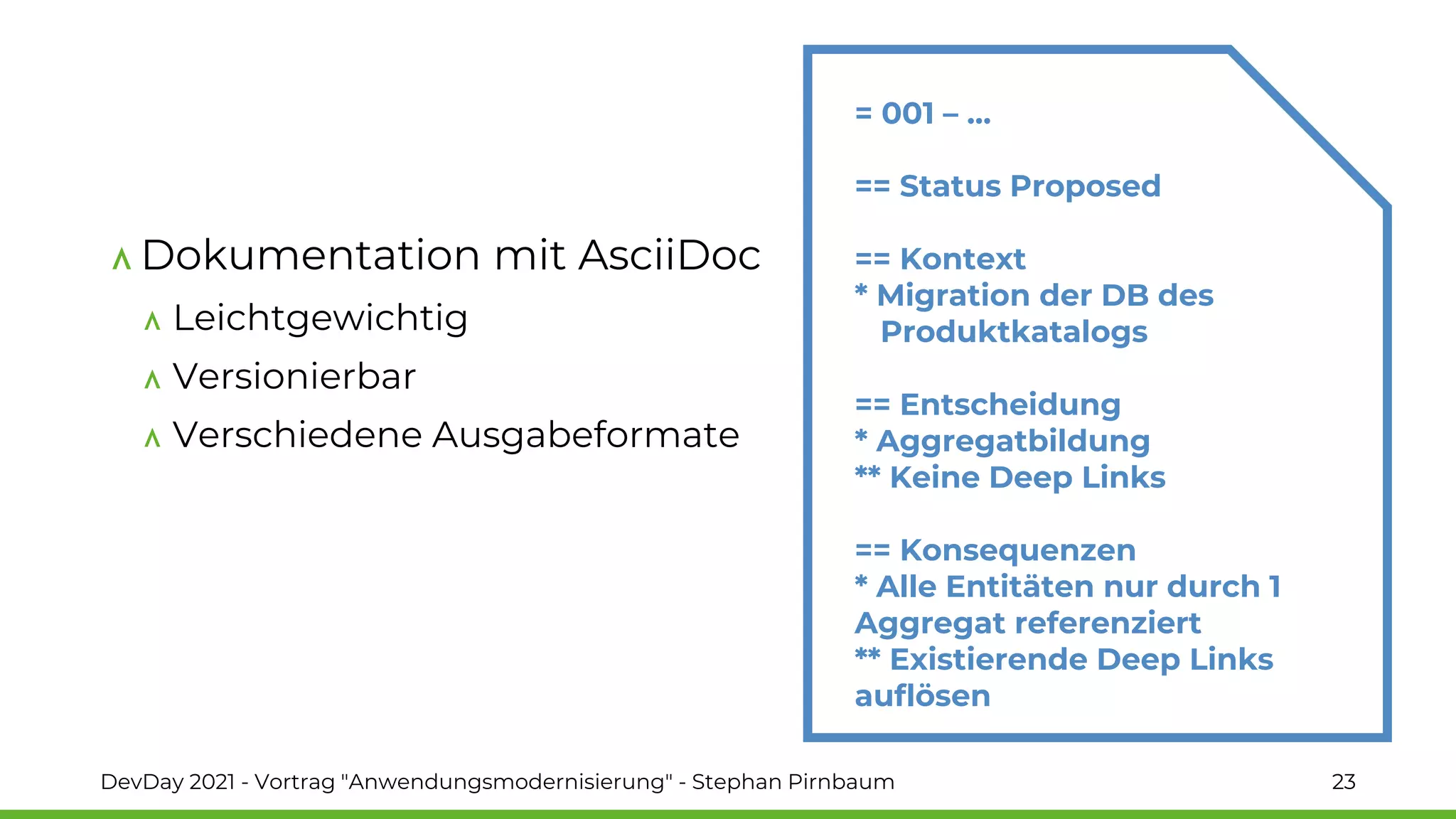

23. Dokumentation mit AsciiDoc
Leichtgewichtig
Versionierbar
Verschiedene Ausgabeformate
= 001 – …
== Status Proposed
== Kontext
* Migration der DB des
Produktkatalogs
== Entscheidung
* Aggregatbildung
** Keine Deep Links
== Konsequenzen
* Alle Entitäten nur durch 1
Aggregat referenziert
** Existierende Deep Links
auflösen
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 23

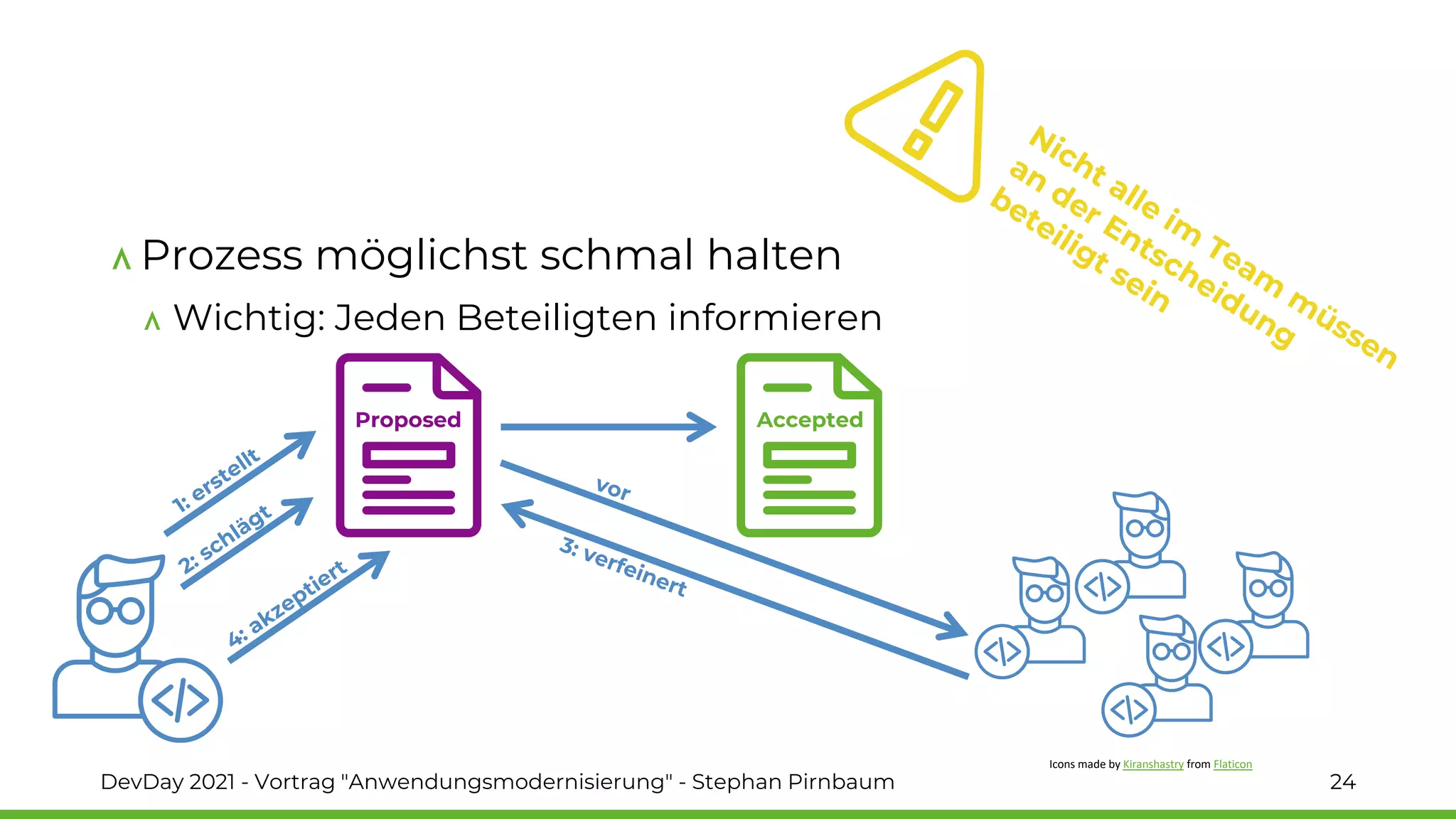

24. Prozess möglichst schmal halten
Wichtig: Jeden Beteiligten informieren
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 24
Proposed Accepted
Icons made by Kiranshastry from Flaticon

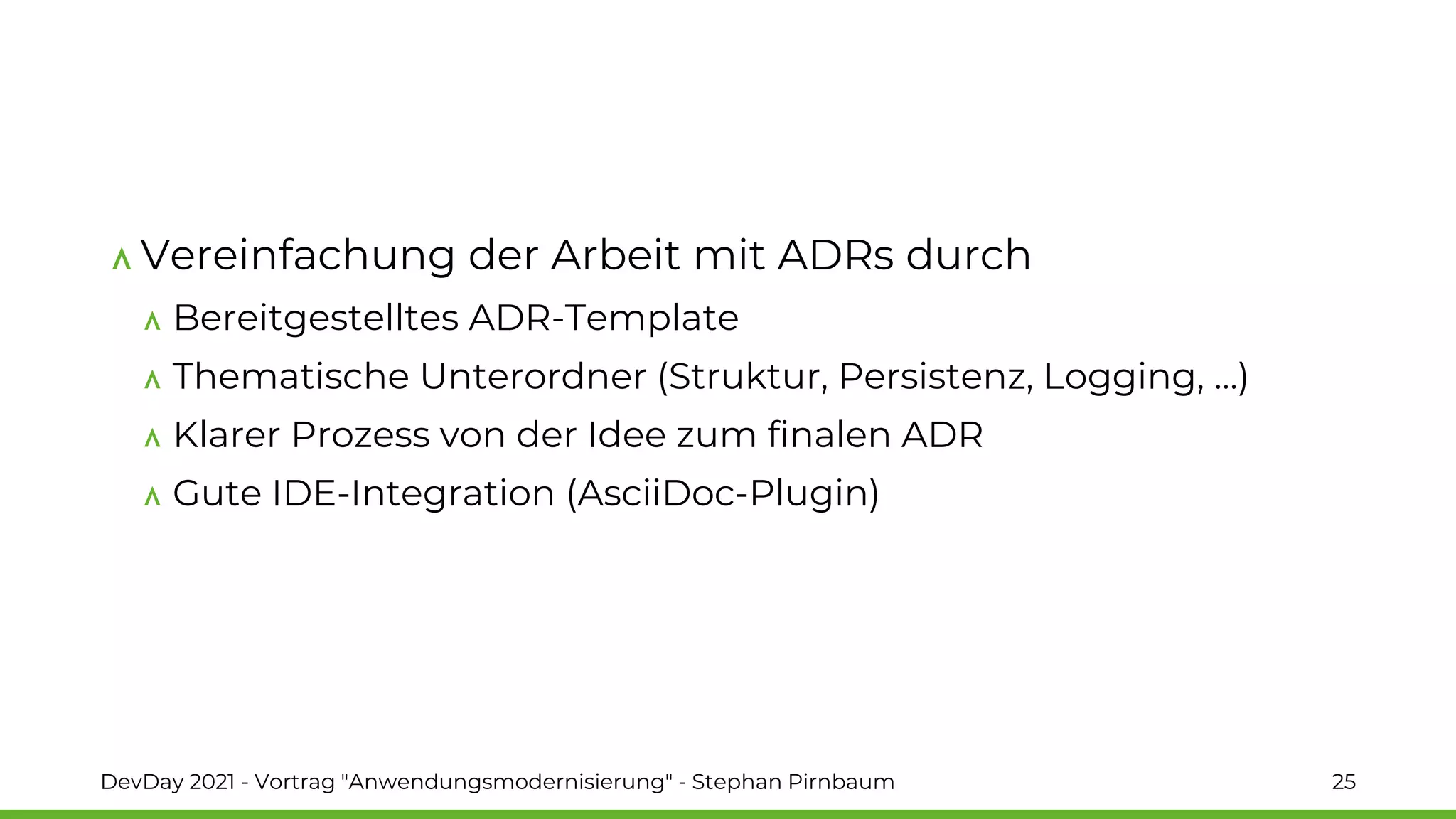

25. Vereinfachung der Arbeit mit ADRs durch
Bereitgestelltes ADR-Template
Thematische Unterordner (Struktur, Persistenz, Logging, …)
Klarer Prozess von der Idee zum finalen ADR
Gute IDE-Integration (AsciiDoc-Plugin)
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 25

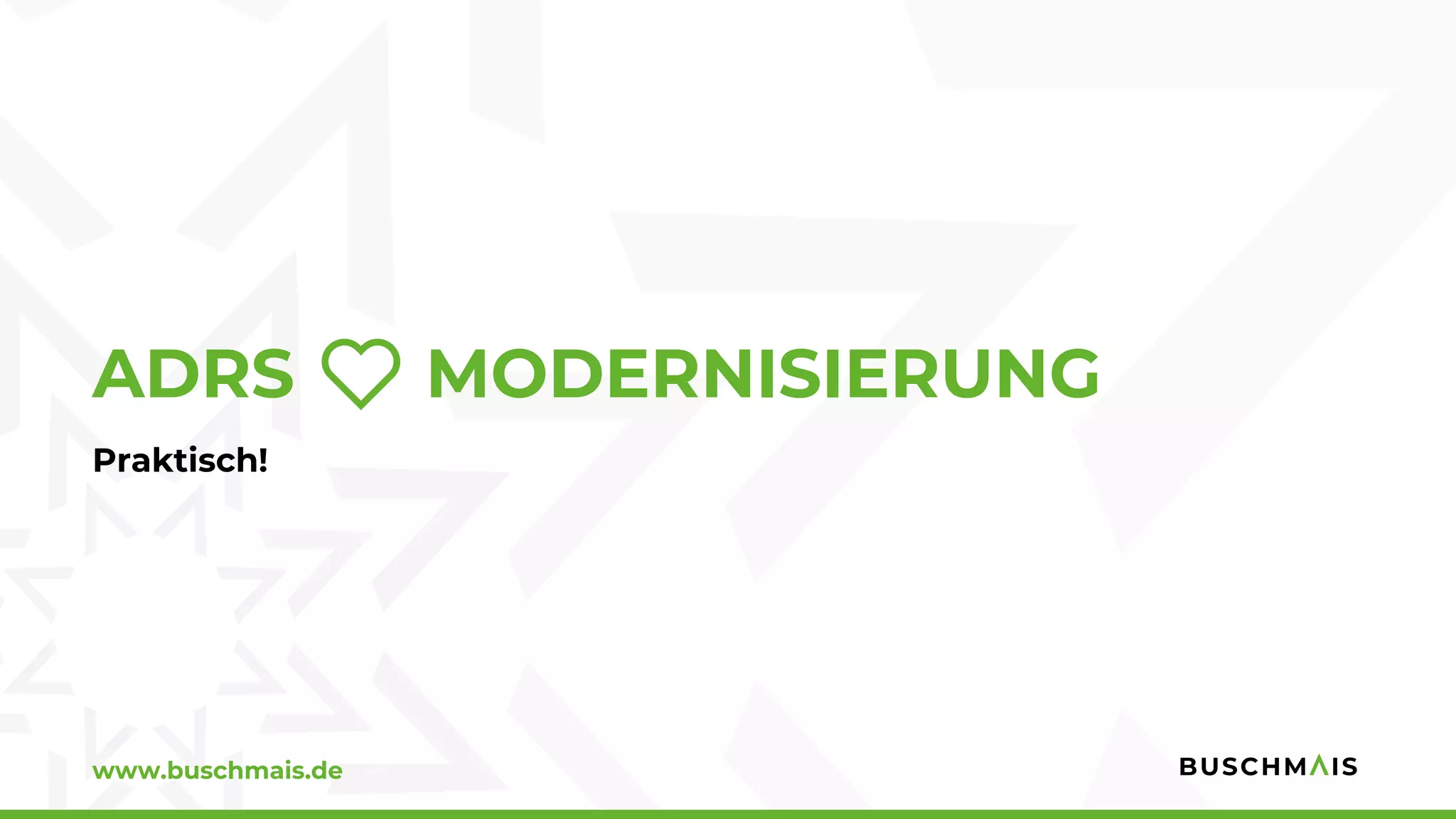

26. www.buschmais.de
ADRS ❤ MODERNISIERUNG
Praktisch!

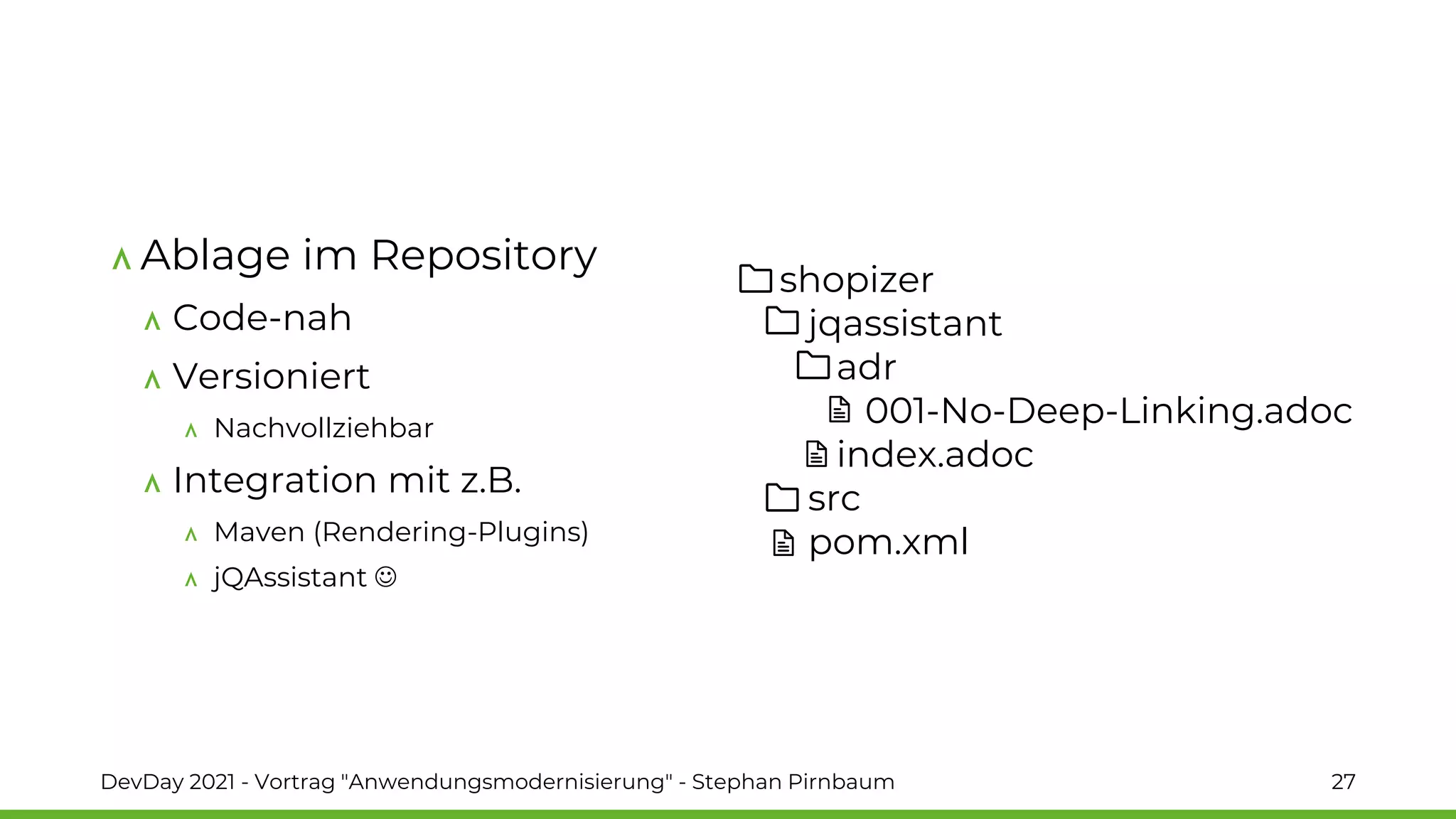

27. shopizer
jqassistant
adr
001-No-Deep-Linking.adoc
index.adoc
src
pom.xml
Ablage im Repository
Code-nah
Versioniert
Nachvollziehbar
Integration mit z.B.
Maven (Rendering-Plugins)
jQAssistant ☺
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 27

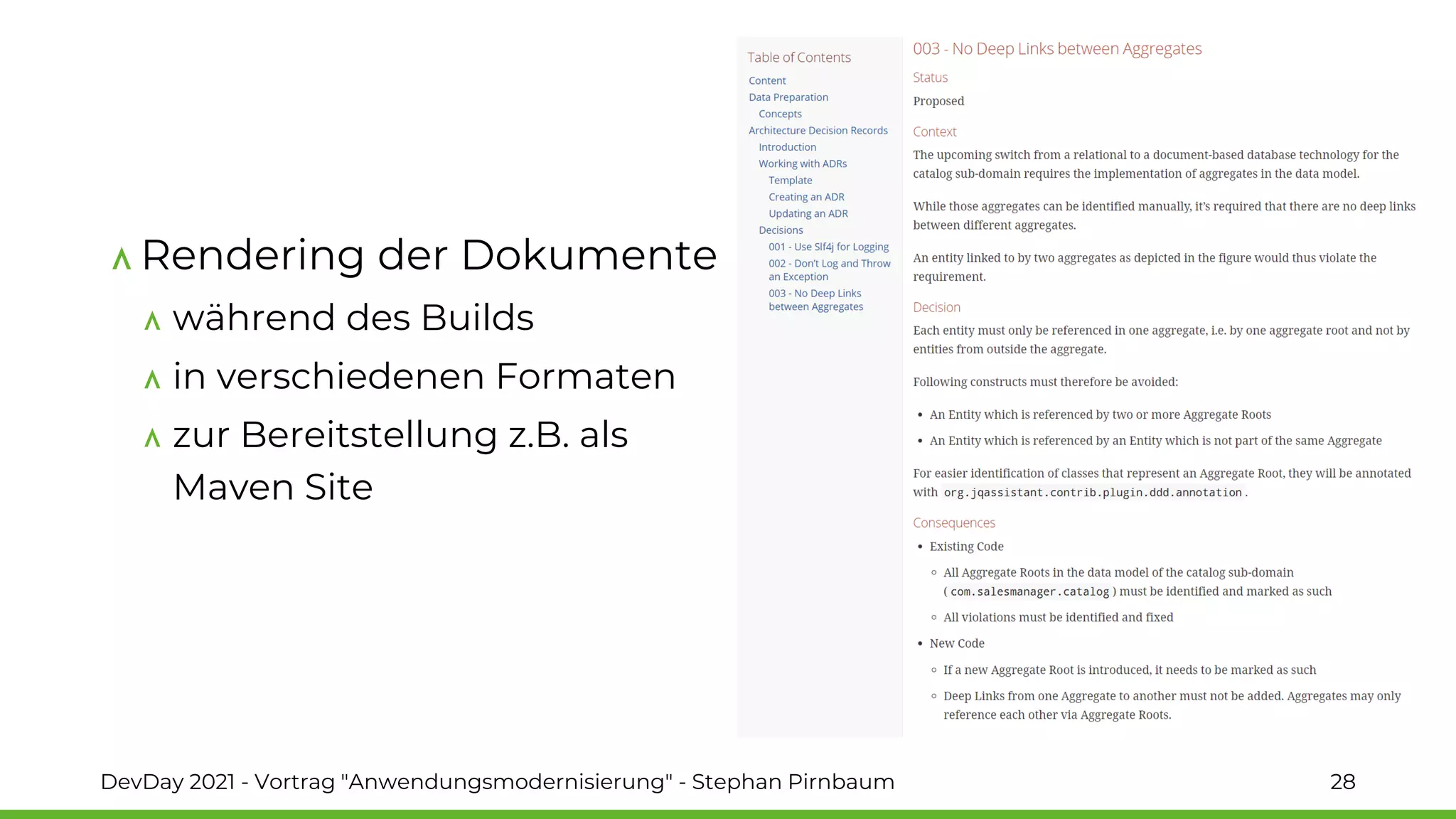

28. DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 28
Rendering der Dokumente
während des Builds
in verschiedenen Formaten
zur Bereitstellung z.B. als
Maven Site

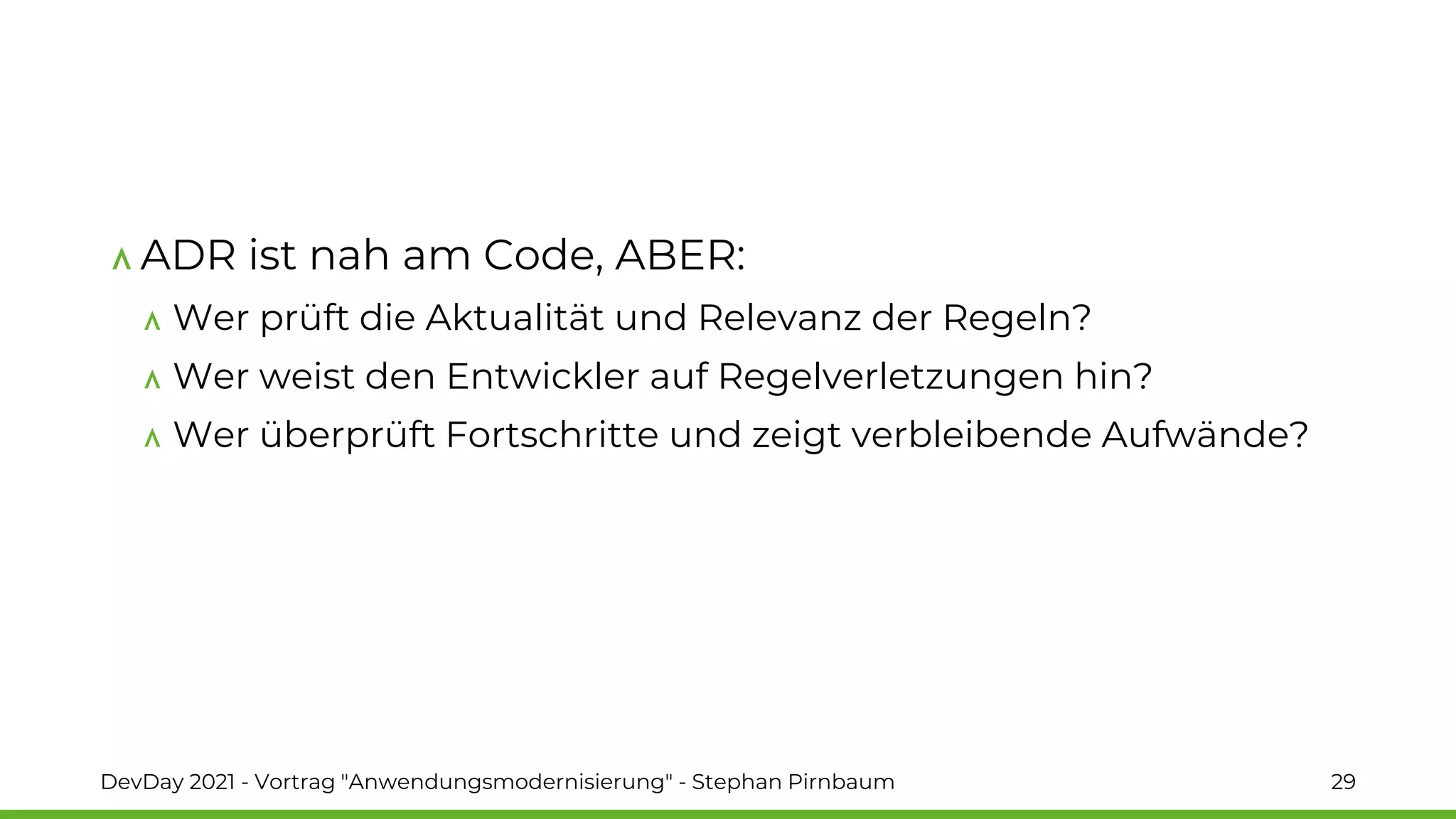

29. ADR ist nah am Code, ABER:
Wer prüft die Aktualität und Relevanz der Regeln?
Wer weist den Entwickler auf Regelverletzungen hin?
Wer überprüft Fortschritte und zeigt verbleibende Aufwände?
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 29

30. DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 30

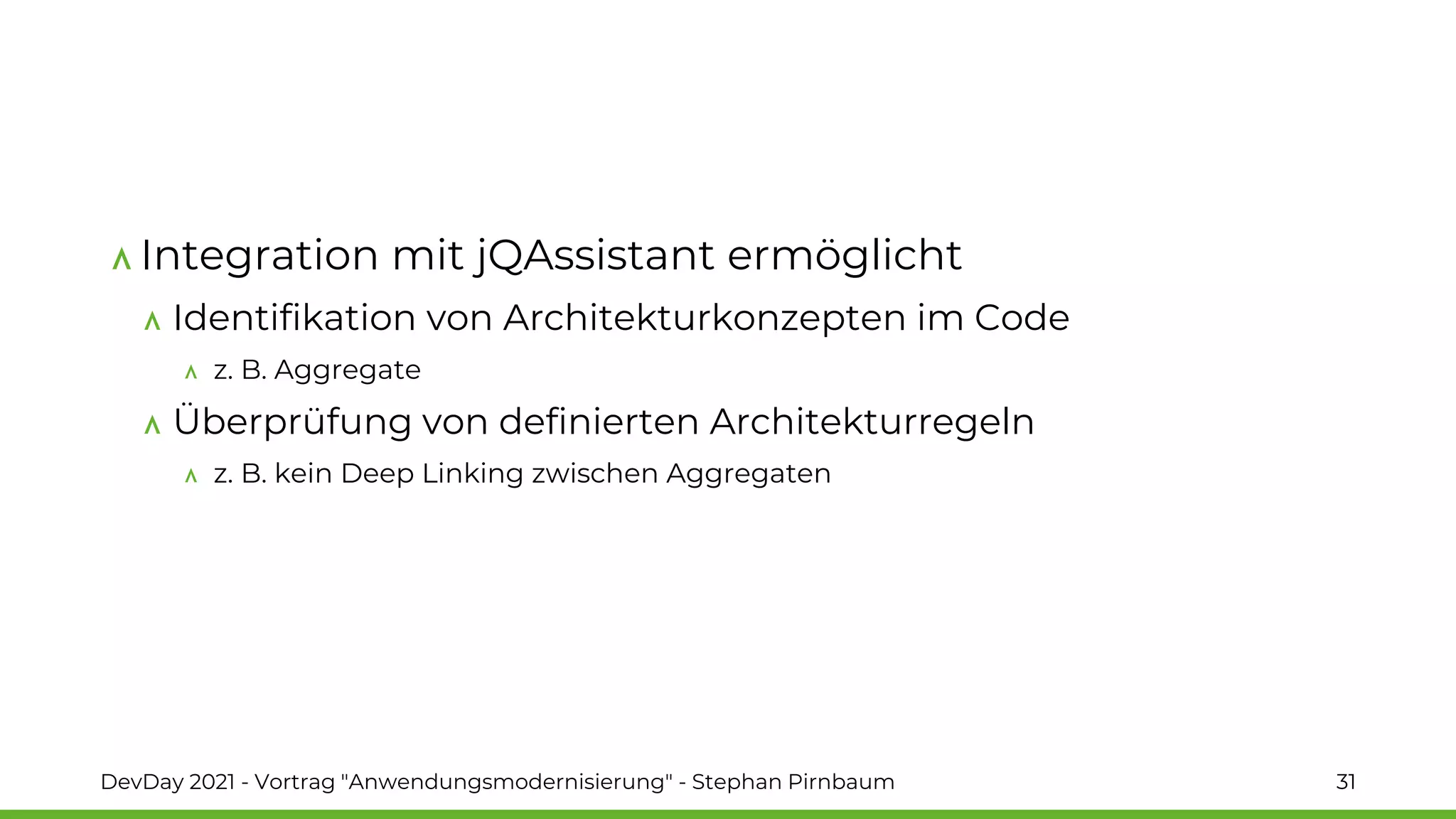

31. Integration mit jQAssistant ermöglicht
Identifikation von Architekturkonzepten im Code
z. B. Aggregate
Überprüfung von definierten Architekturregeln
z. B. kein Deep Linking zwischen Aggregaten
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 31

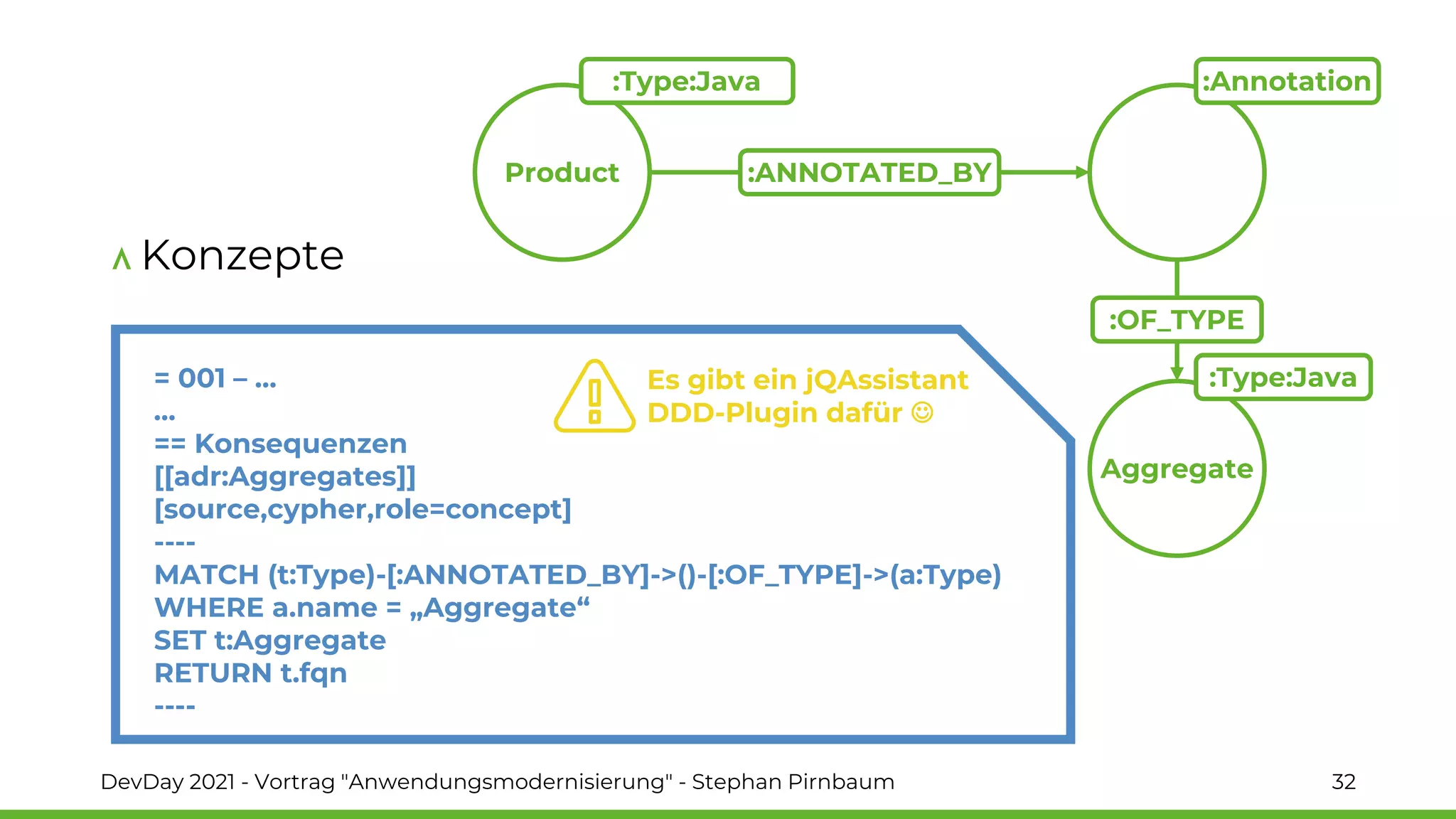

32. Konzepte
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 32
Product
:Type:Java
:ANNOTATED_BY
:Annotation
Aggregate
:Type:Java
:OF_TYPE
= 001 – …
…
== Konsequenzen
[[adr:Aggregates]]
[source,cypher,role=concept]
----
MATCH (t:Type)-[:ANNOTATED_BY]->()-[:OF_TYPE]->(a:Type)
WHERE a.name = „Aggregate“
SET t:Aggregate
RETURN t.fqn
----
Es gibt ein jQAssistant
DDD-Plugin dafür ☺

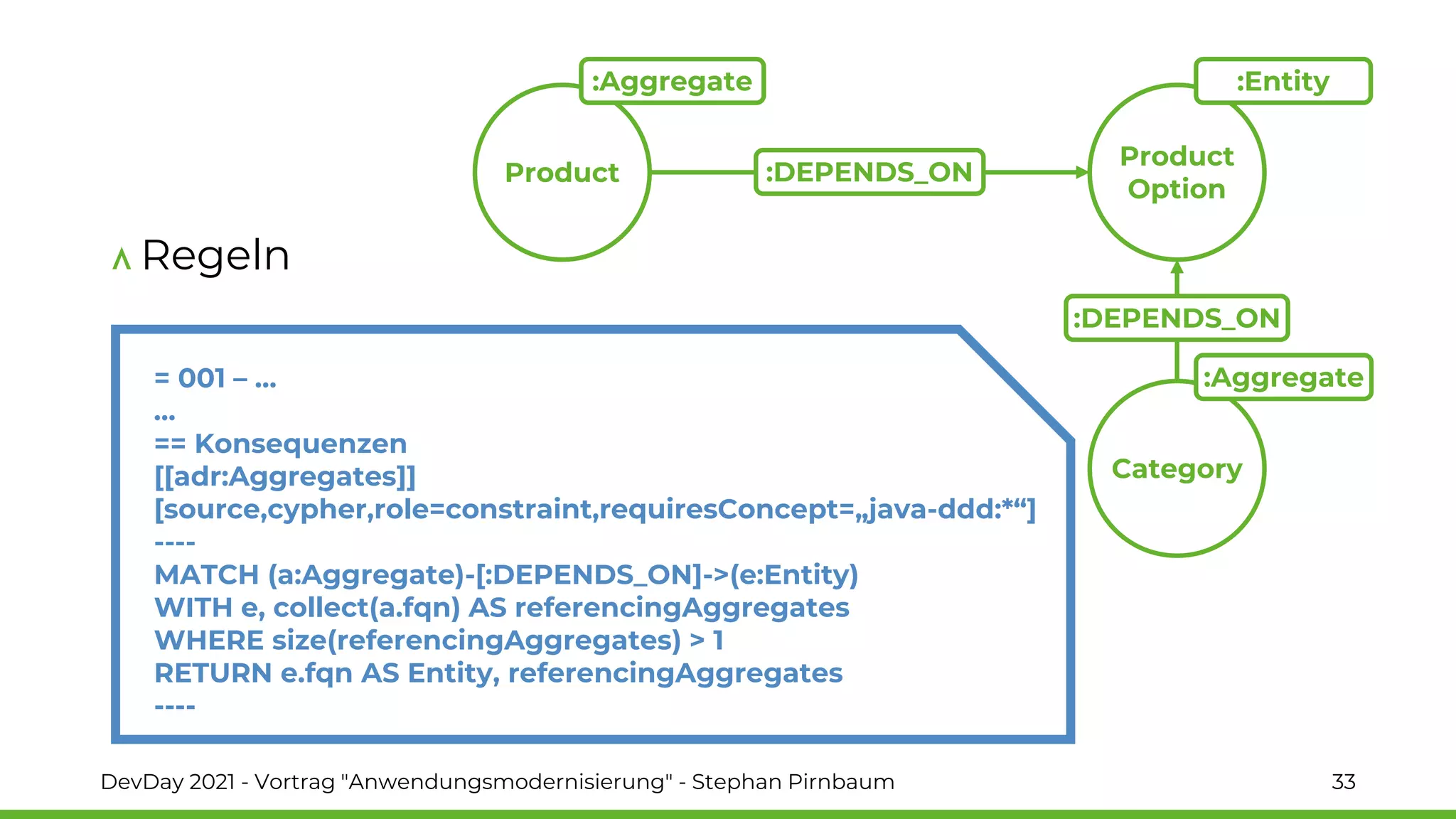

33. Category
Regeln
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 33
Product
:Aggregate
Product
Option
:DEPENDS_ON
:Entity
:Aggregate
= 001 – …
…
== Konsequenzen
[[adr:Aggregates]]
[source,cypher,role=constraint,requiresConcept=„java-ddd:*“]
----
MATCH (a:Aggregate)-[:DEPENDS_ON]->(e:Entity)
WITH e, collect(a.fqn) AS referencingAggregates
WHERE size(referencingAggregates) > 1
RETURN e.fqn AS Entity, referencingAggregates
----
:DEPENDS_ON

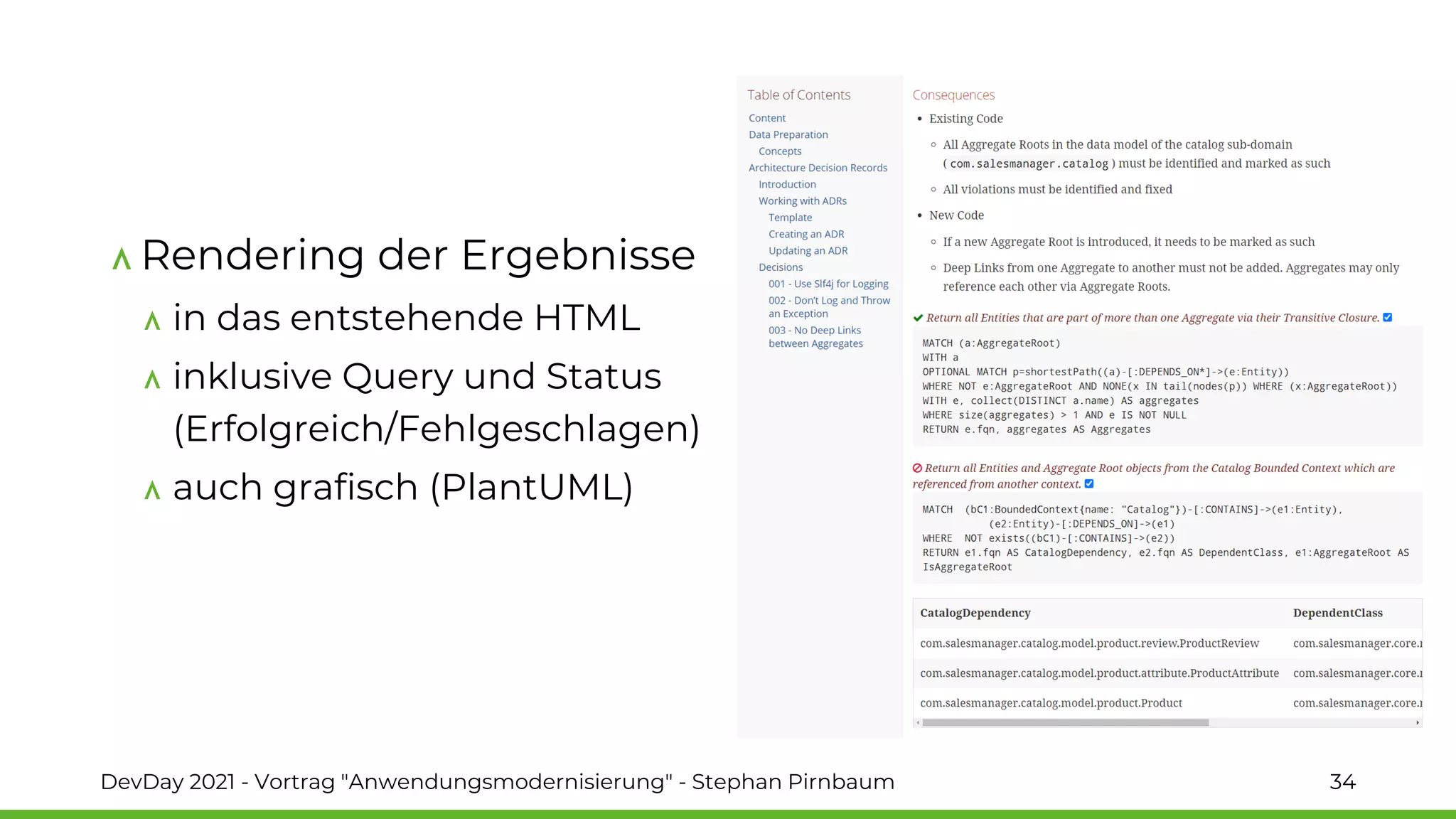

34. DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 34
Rendering der Ergebnisse
in das entstehende HTML
inklusive Query und Status
(Erfolgreich/Fehlgeschlagen)
auch grafisch (PlantUML)

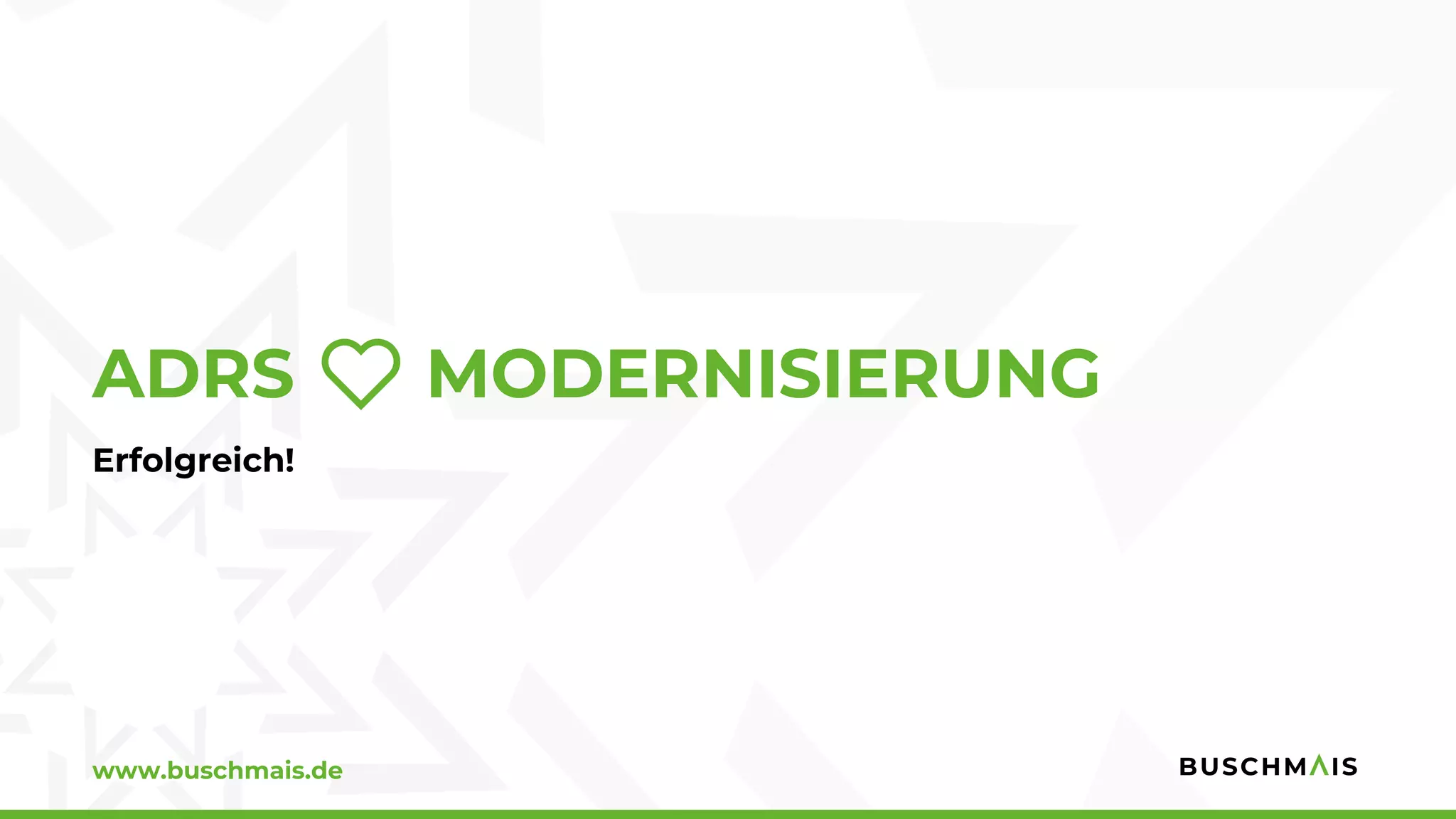

35. www.buschmais.de
ADRS ❤ MODERNISIERUNG
Erfolgreich!

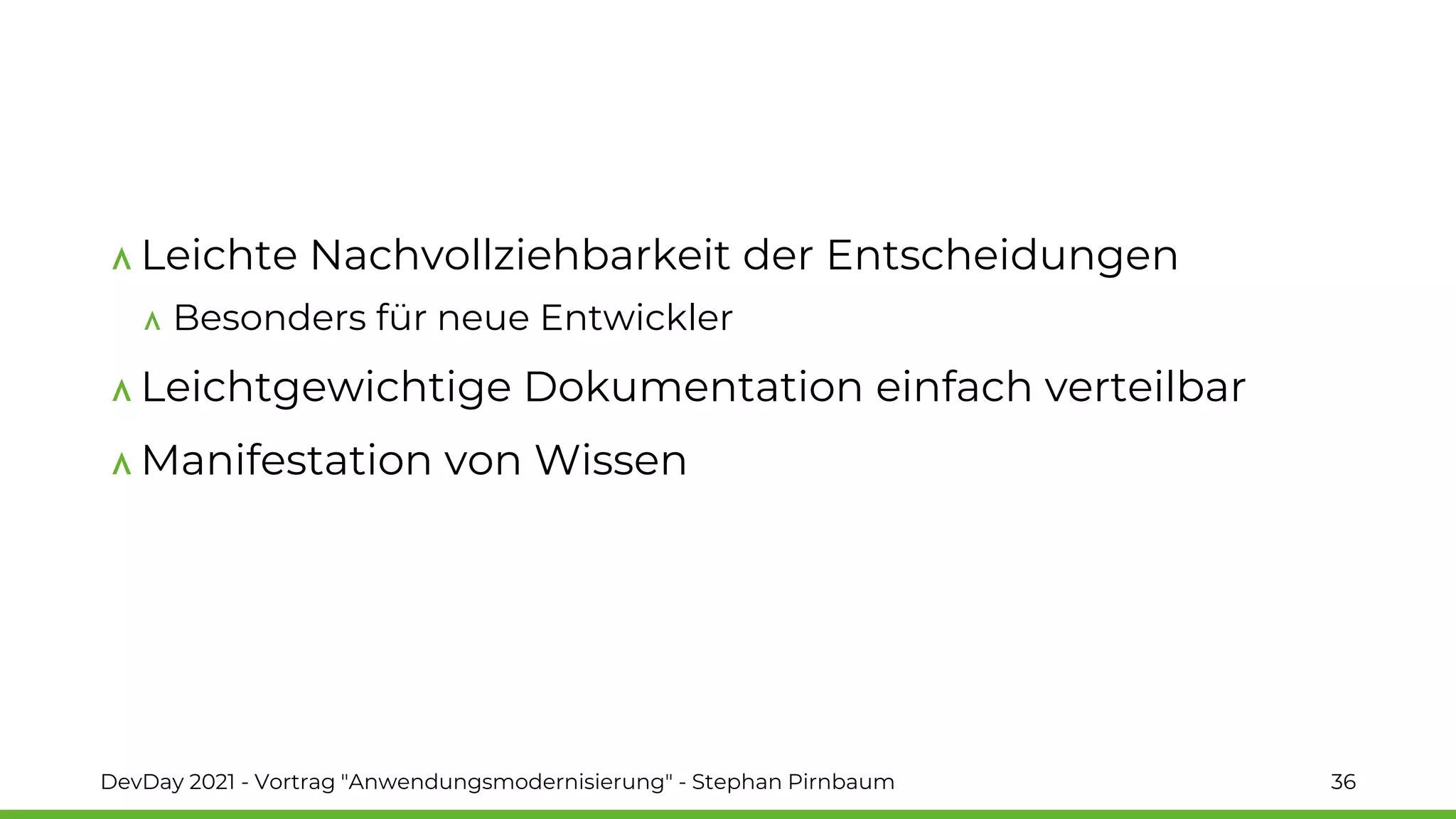

36. Leichte Nachvollziehbarkeit der Entscheidungen
Besonders für neue Entwickler
Leichtgewichtige Dokumentation einfach verteilbar
Manifestation von Wissen
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 36

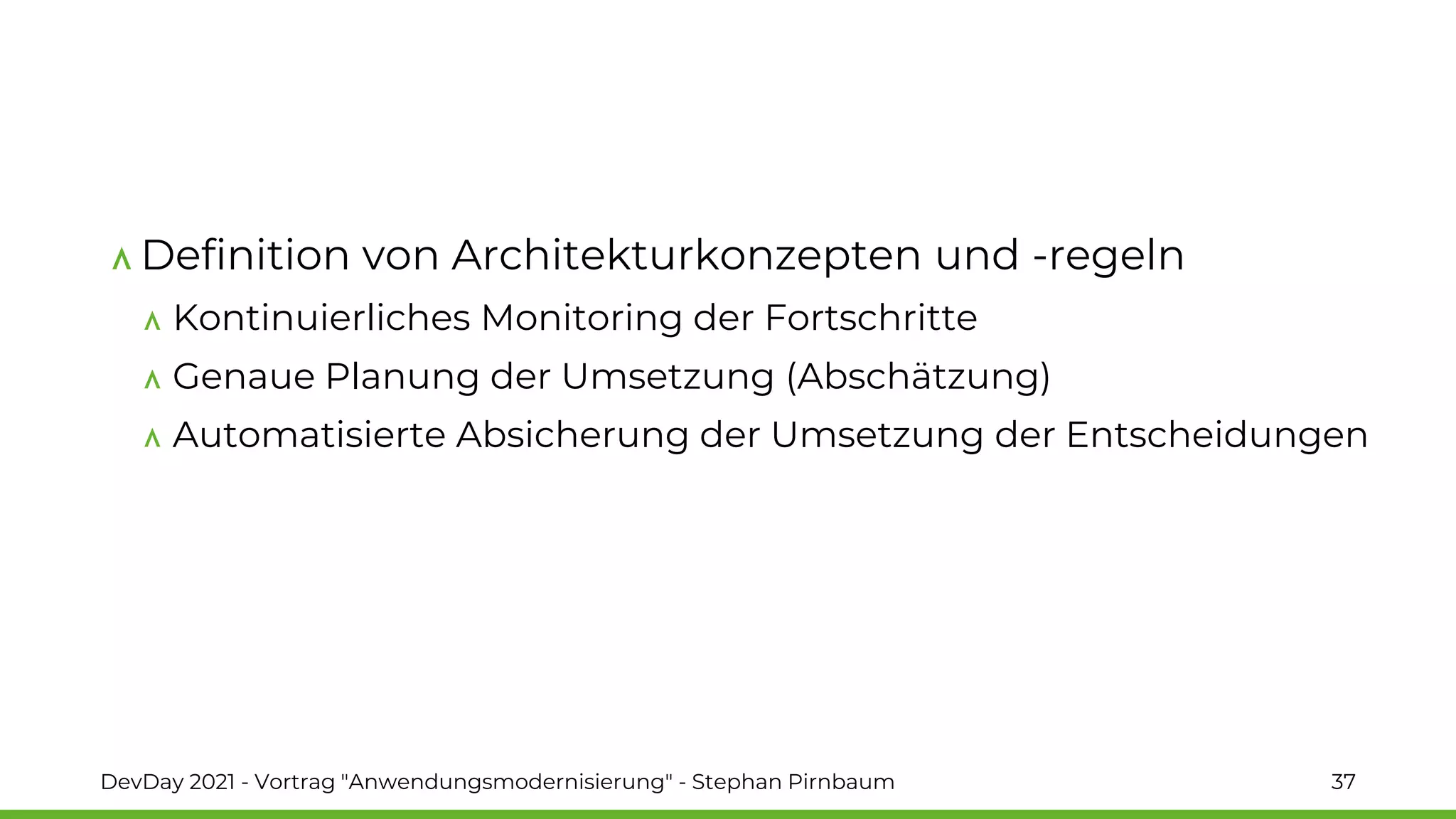

37. Definition von Architekturkonzepten und -regeln
Kontinuierliches Monitoring der Fortschritte
Genaue Planung der Umsetzung (Abschätzung)
Automatisierte Absicherung der Umsetzung der Entscheidungen
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 37

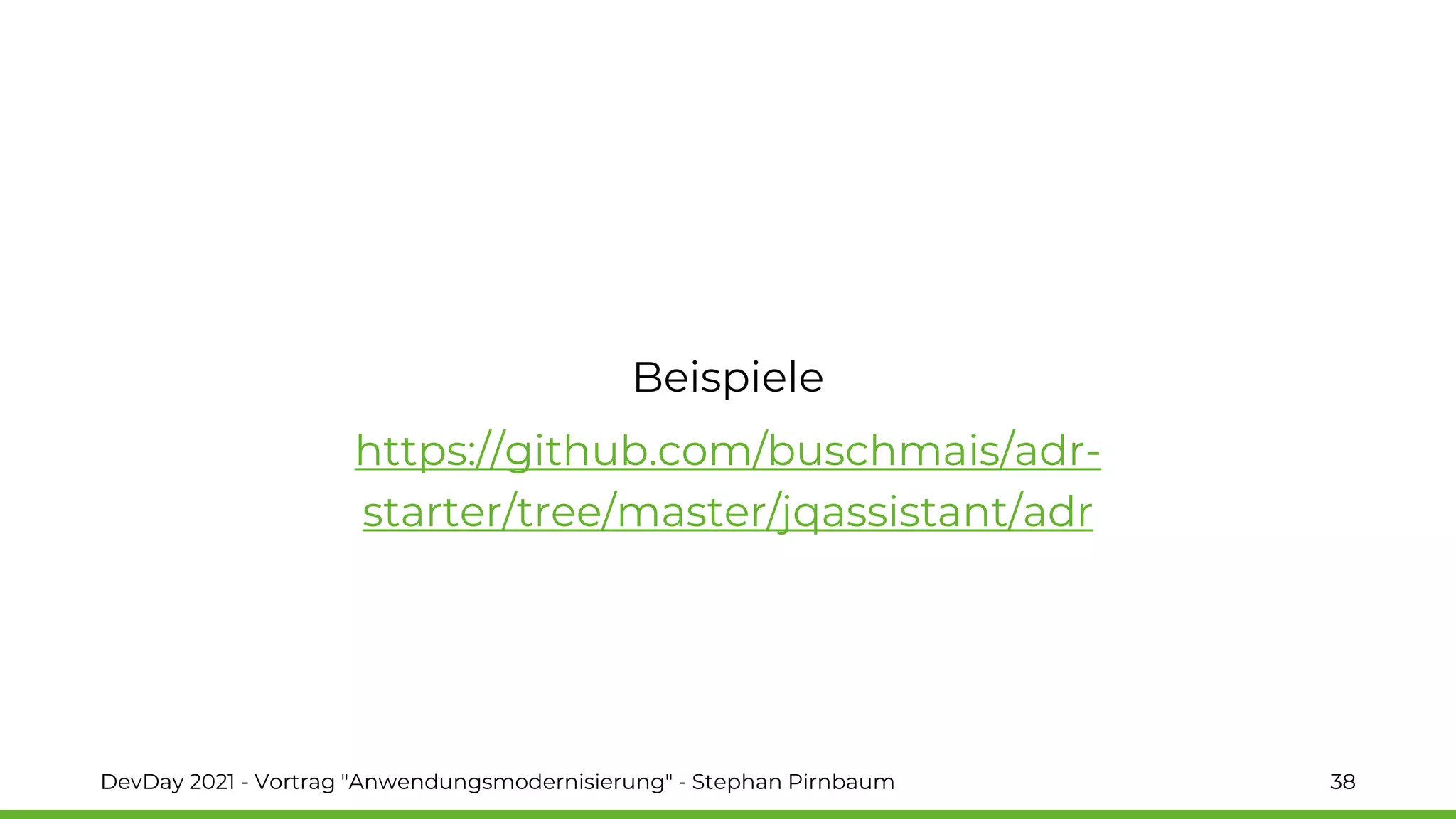

38. Beispiele
https://github.com/buschmais/adr-
starter/tree/master/jqassistant/adr
DevDay 2021 - Vortrag "Anwendungsmodernisierung" - Stephan Pirnbaum 38

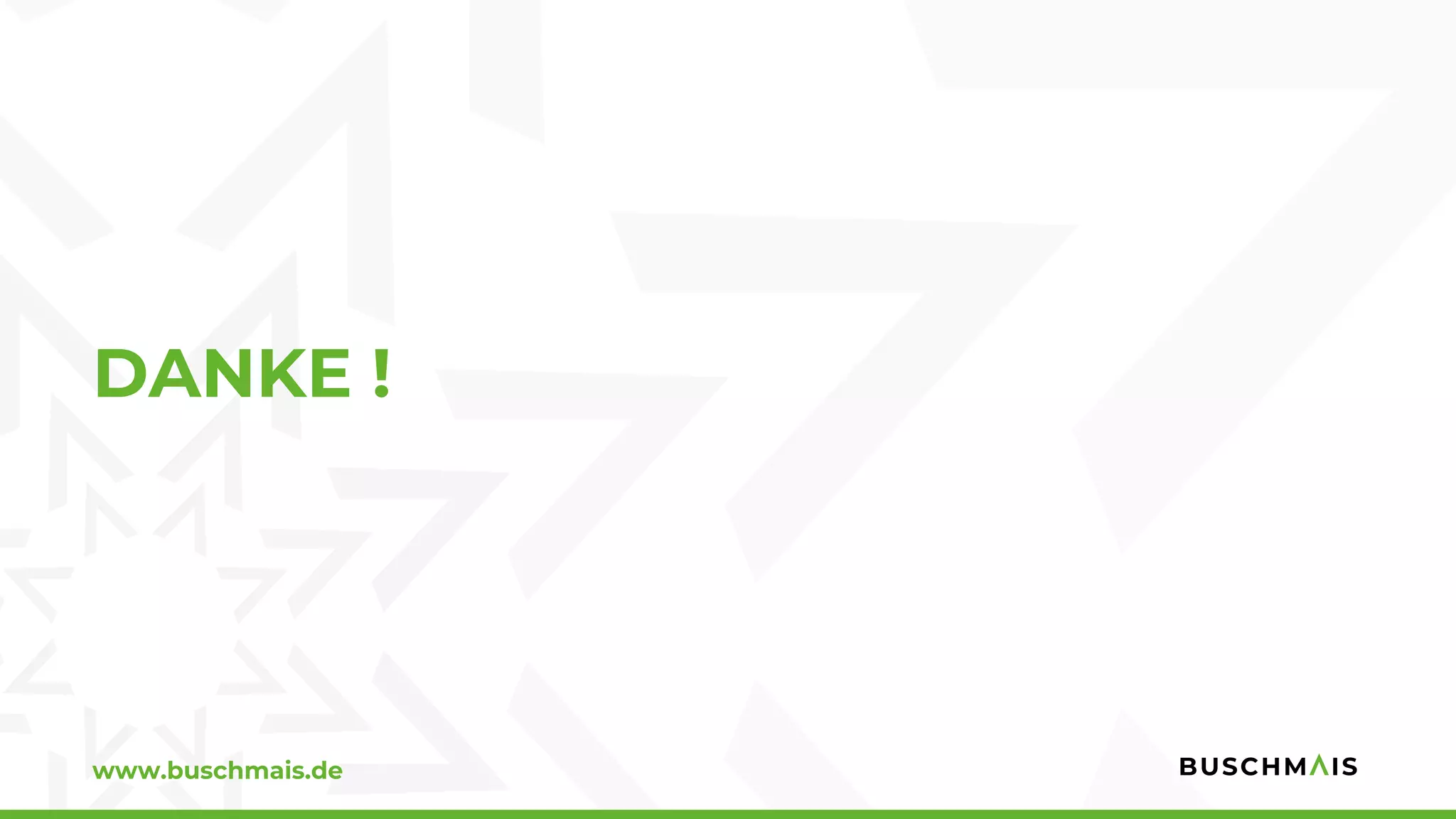

39. www.buschmais.de
DANKE !

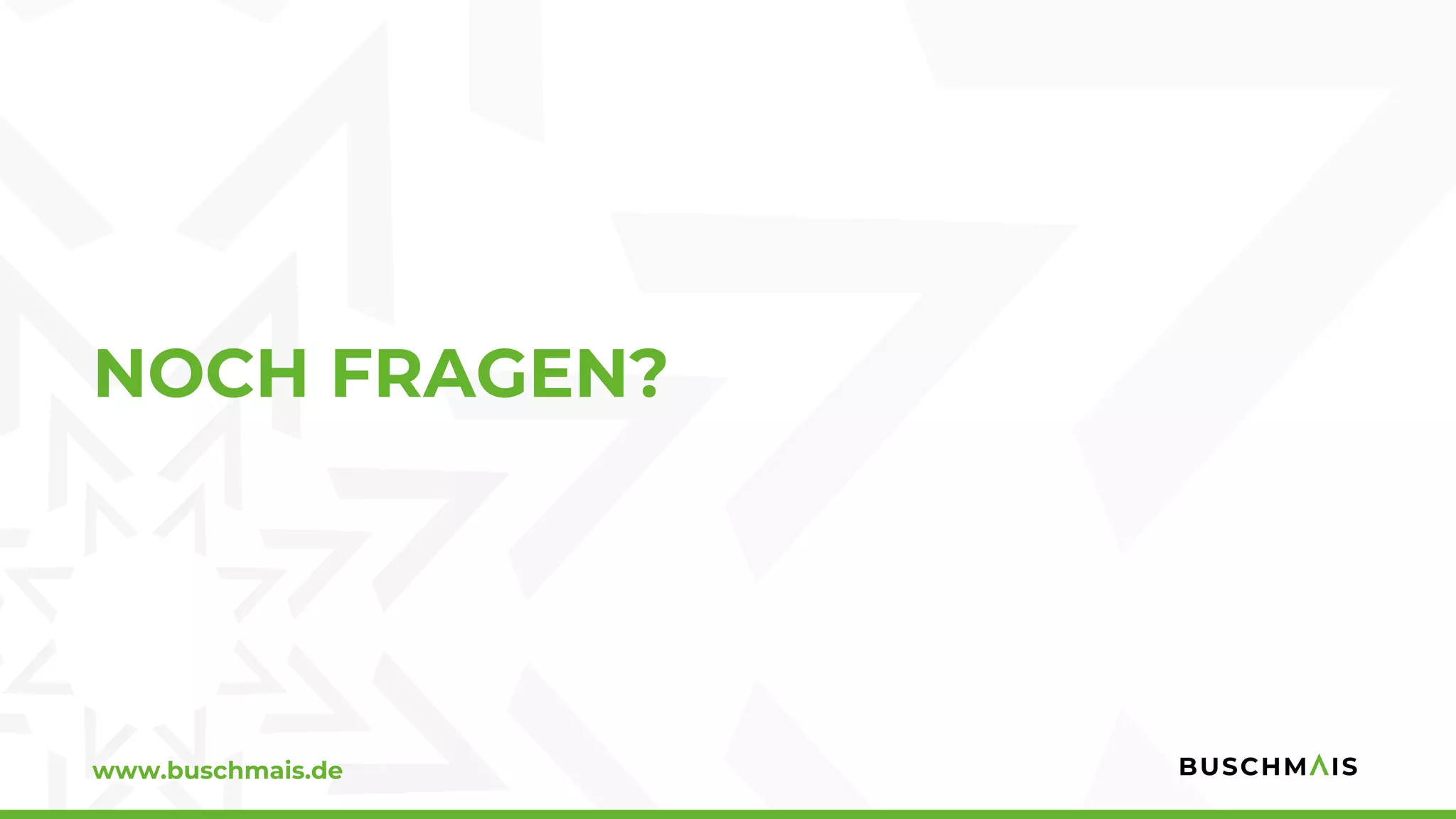

40. www.buschmais.de
NOCH FRAGEN?

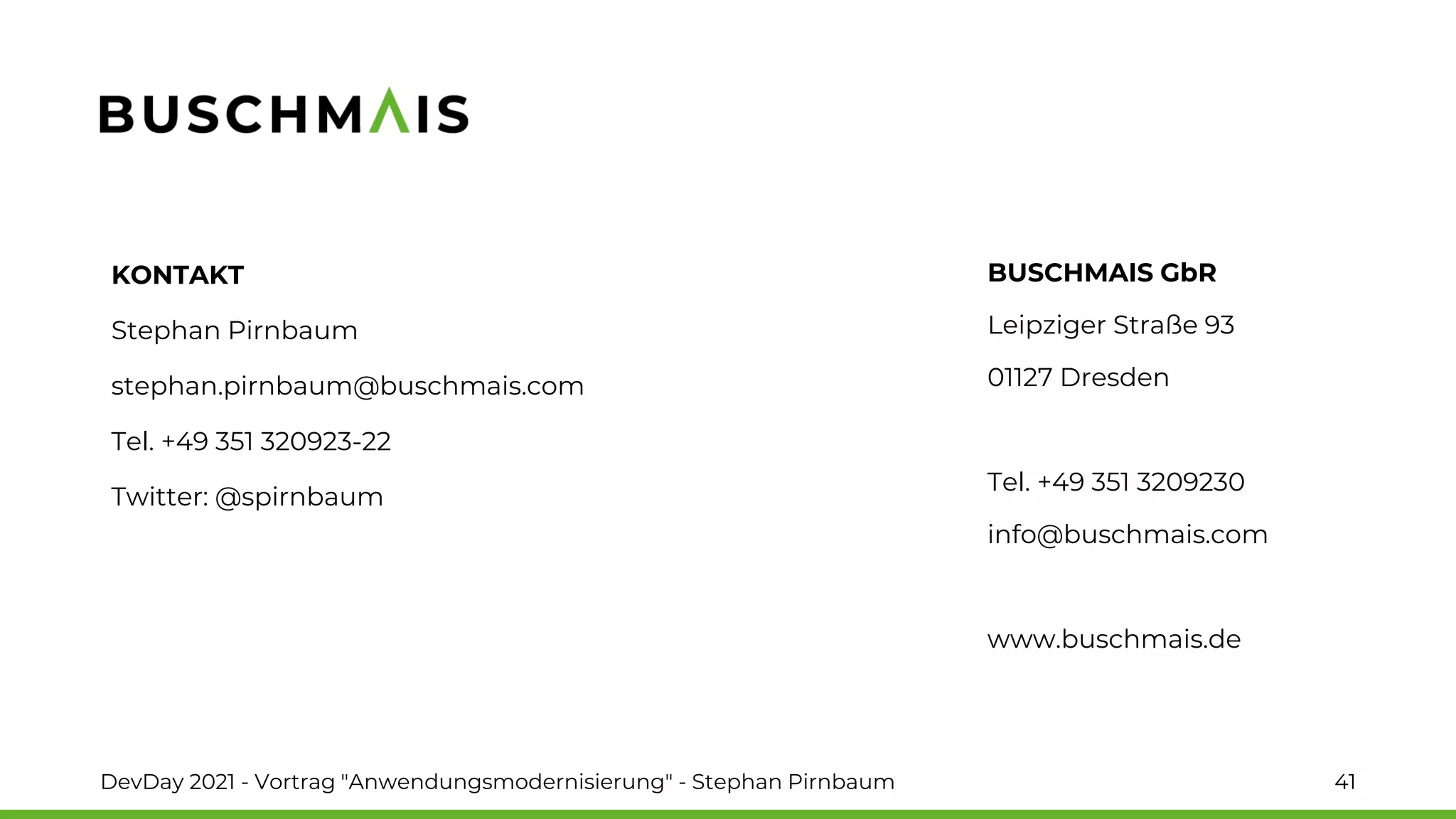

41. BUSCHMAIS GbR
