Vom Monolith zum Modulith
Das Dokument behandelt den Übergang von einem monolithischen zu einem modularen Softwareansatz, wobei eine detaillierte Voranalyse und die Identifizierung typischer Probleme und Risiken im bestehenden System hervorgehoben werden. Es wird auf die Vorteile der Modularisierung eingegangen, einschließlich der Trennung von Verantwortlichkeiten und der Verbesserung der Testbarkeit. Verschiedene Architekturstile und deren Implementierung werden ebenfalls behandelt, um eine effizientere und skalierbare Softwareentwicklung zu ermöglichen.
Vom Monolith zum Modulith
- 1. Tranchieren am Beispiel VomMonolith zum Modulith Hendrik Lösch
- 2. Sprecher 30. September 2021 ZEISSSeite 2 Hendrik Lösch Management Consultant @HerrLoesch hendrik.loesch@zeiss.com hendrik-loesch.de slideshare.net/HendrikLsch1 https://www.linkedin.com/learning/instructors/hendrik-losch
- 3. Klären wie esum die Software steht Voranalyse
- 4. Voranalyse Interne Einschätzung 30. September2021 ZEISS Seite 10 „An einem Neubau führt kein Weg vorbei!“

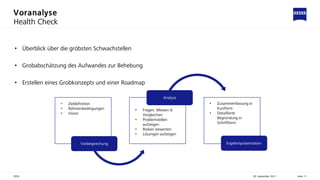

- 5. Voranalyse Health Check 30. September2021 ZEISS Seite 11 Vorbesprechung • Zieldefinition • Rahmenbedingungen • Vision Analyse Ergebnispräsentation • Fragen, Messen & Vergleichen • Problemstellen aufzeigen • Risiken bewerten • Lösungen aufzeigen • Zusammenfassung in Kurzform • Detaillierte Begründung in Schriftform • Überblick über die gröbsten Schwachstellen • Grobabschätzung des Aufwandes zur Behebung • Erstellen eines Grobkonzepts und einer Roadmap
- 6. Voranalyse Typische Problemstellen 30. September2021 ZEISS Seite 12 Kopplung Duplikate
- 7. Voranalyse Der Monolith 30. September2021 ZEISS Seite 13 „All or Nothing“ - Deployment Umfangreiche Releaseplanung Kompatibilität aller Bestandteile zwingend Begrenzte Skalierbarkeit Hohes Detailwissen nötig Lange Build-Zeiten

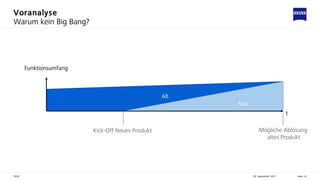

- 8. Voranalyse Warum kein BigBang? 30. September 2021 ZEISS Seite 14 Alt Neu Kick-Off Neues Produkt Mögliche Ablösung altes Produkt Funktionsumfang t
- 9. Voranalyse Warum kein BigBang? 30. September 2021 ZEISS Seite 15 Alt Kick-Off Neues Produkt Mögliche Ablösung altes Produkt Funktionsumfang t Neu
- 10. Wissen was wirklichgebraucht wird Detailanalyse

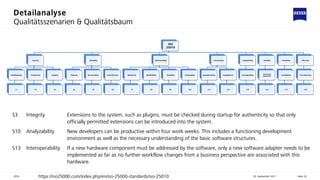

- 11. Detailanalyse Qualitätsszenarien & Qualitätsbaum 30.September 2021 ZEISS Seite 18 ISO 25010 Security Confidentiality S1 Authenticity S2 Integrity S3 Reliability Maturity S4 Recoverability S5 Fault tolerance S6 Maintainability Modularity S7 Modifiability S8 Testability S9 Analysability S10 Functionality Appropriateness S11 Completeness S12 Compatibility Interoperability S13 Usability User error protection S14 Portability Installability S15 Efficiency Time behaviour S16 S3 Integrity Extensions to the system, such as plugins, must be checked during startup for authenticity so that only officially permitted extensions can be introduced into the system. S10 Analyzability New developers can be productive within four work weeks. This includes a functioning development environment as well as the necessary understanding of the basic software structures. S13 Interoperability If a new hardware component must be addressed by the software, only a new software adapter needs to be implemented as far as no further workflow changes from a business perspective are associated with this hardware. https://iso25000.com/index.php/en/iso-25000-standards/iso-25010

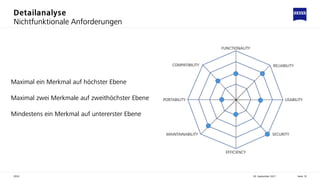

- 12. Detailanalyse Nichtfunktionale Anforderungen 30. September2021 ZEISS Seite 19 Maximal ein Merkmal auf höchster Ebene Maximal zwei Merkmale auf zweithöchster Ebene Mindestens ein Merkmal auf untererster Ebene
- 13.
- 14.
- 15. Konzeption 30. September 2021 ZEISSSeite 25 Vergleich von Architekturstilen Modulith == Laufzeit Monolith || Deployment Monolith
- 16. Konzeption Schichtung 30. September 2021 ZEISSSeite 26 Anwendungslogik Präsentation Datenhaltung Technische Schichtung Anwendungslogik Präsentation Datenhaltung Vermittlung Server Client
- 17. Konzeption Monolith (skalieren) 30. September2021 ZEISS Seite 27 Laufzeitumgebung Softwaresystem Laufzeitumgebung Softwaresystem Laufzeitumgebung Softwaresystem
- 18. Konzeption Fachliche & TechnischeSchichtung 30. September 2021 ZEISS Seite 28 Präsentation Datenhaltung Vermittlung Anwendungslogik Fachliche Schichtung Technische Schichtung Service Client
- 19. Konzeption Open-Closed-Principle 30. September 2021 ZEISSSeite 29 „Module sollten sowohl offen für Erweiterungen als auch verschlossen für Modifikationen sein.“ Bertrand Meyer: Object Oriented Software Construction
- 20. Konzeption 30. September 2021 ZEISSSeite 30 Monolith vs. Modulith Monolith Modulith Ein gemeinsamer Releaseplan Alle Bestandteile werden gemeinsam deployt Trennung der Verantwortlichkeiten stark erzwungen. Alle Bestandteile werden gemeinsam deployt Ein gemeinsamer Releaseplan Ein Code Repository Mehrere Code Repositories Trennung der Verantwortlichkeiten kaum Erzwungen. Aufteilung technisch getrieben Aufteilung fachlich getrieben
- 21. Konzeption 30. September 2021 ZEISSSeite 31 Monolith vs. Modulith Micro Services Modulith Unterschiedliche Releasepläne Bestandteile werden unabhängig von einander deployt und betrieben Trennung der Verantwortlichkeiten stark erzwungen. Mehrere Code Repositories Aufteilung fachlich getrieben Alle Bestandteile werden gemeinsam deployt Ein gemeinsamer Releaseplan Trennung der Verantwortlichkeiten stark erzwungen. Mehrere Code Repositories Aufteilung fachlich getrieben
- 22. Konzeption 30. September 2021 ZEISSSeite 32 Monolith vs. Modulith Modulith Microservices vs. Deployment Unit Fachliche Module Interne Kommunikation Externe Kommunikation Sales Consult- ing Invoice- ing Sales Consult- ing Invoice- ing

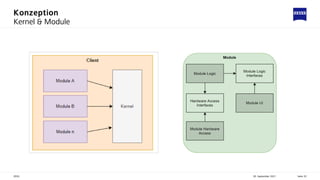

- 23. Konzeption 30. September 2021 ZEISSSeite 33 Kernel & Module
- 24. Konzeption 30. September 2021 ZEISSSeite 34 Anbindung an Kernel
- 25. Konzeption 30. September 2021 ZEISSSeite 35 Aufteilung und Paketierung Logische Aufteilung und Abhängigkeiten Paketierung & Deployment Einheiten
- 26. Konzeption 30. September 2021 ZEISSSeite 36 Modulkommunikation Fachliches Modul Technisches Modul

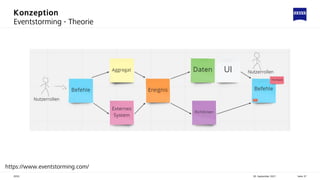

- 27. Konzeption 30. September 2021 ZEISSSeite 37 Eventstorming - Theorie https://www.eventstorming.com/
- 28. Konzeption 30. September 2021 ZEISSSeite 38 Eventstorming - Praxis Fachliches Modul Fachliches Modul Fachliches Modul Fachliches Modul Gesamtaufwand: ca. 8 PT

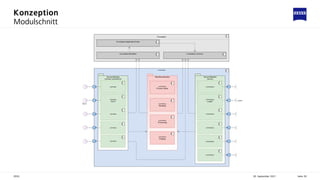

- 29. Konzeption 30. September 2021 ZEISSSeite 39 Modulschnitt
- 30.
- 31. Modularisierung 30. September 2021 ZEISSSeite 41 Change by Abstraction Software System mgl. Modul
- 32. Modularisierung 30. September 2021 ZEISSSeite 42 Change by Abstraction Software System mgl. Modul Trennschicht / Abstraktionsschicht

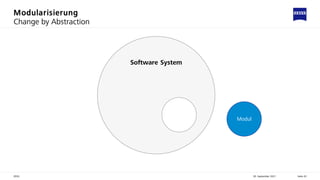

- 33. Modularisierung 30. September 2021 ZEISSSeite 43 Change by Abstraction Software System Modul
- 34. Modularisierung 30. September 2021 ZEISSSeite 44 Change by Abstraction Software System Modul
- 35. Modularisierung 30. September 2021 ZEISSSeite 45 Gefahr der „Shotgun Surgery“! Software System mgl. Modul Software System Strukturierte Modularisierung Unstrukturierte Modularisierung
- 36. Modularisierung 30. September 2021 ZEISSSeite 46 Actual Context Map C – Core Domain S – Support Domain G – Generic Domain G S G S G G S G C S C G
- 37. Modularisierung 30. September 2021 ZEISSSeite 47 Target Context Map C – Core Domain S – Support Domain G – Generic Domain G S G S G G S G C S C G
- 38. Modularisierung 30. September 2021 ZEISSSeite 48 Change by Abstraction Ausgangszustand Abstrahierte Schnittstellen Geordneter Zugriff Geordnete interne Struktur
- 39. Modularisierung 30. September 2021 ZEISSSeite 49 Testbarkeit Charakterisierungstests Geordnete interne Struktur Geordneter Zugriff

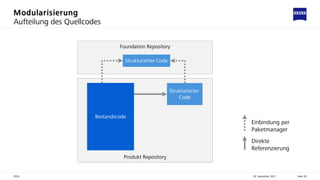

- 40. Modularisierung 30. September 2021 ZEISSSeite 50 Aufteilung des Quellcodes Foundation Repository Produkt Repository Bestandscode Strukturierter Code Strukturierter Code Einbindung per Paketmanager Direkte Referenzierung
- 41. Modularisierung 30. September 2021 ZEISSSeite 51 Aufteilung des Quellcodes Einbindung per Paketmanager Direkte Referenzierung Produkt Repository Strukturierter Code Strukturierter Code Foundation Repository Bestandscode Strukturierter Code Strukturierter Code

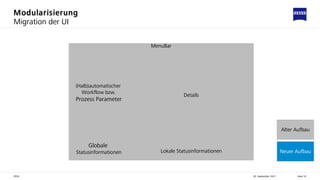

- 42. Modularisierung 30. September 2021 ZEISSSeite 52 Migration der UI (Halb)automatischer Workflow bzw. Prozess Parameter Details MenuBar Globale Statusinformationen Lokale Statusinformationen Alter Aufbau Neuer Aufbau
- 43. Modularisierung 30. September 2021 ZEISSSeite 53 Migration der UI (Halb)automatischer Workflow bzw. Prozess Parameter Details MenuBar Globale Statusinformationen Lokale Statusinformationen Alter Aufbau Neues Hauptfenster Neuer Aufbau

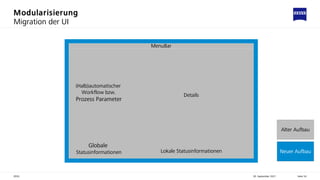

- 44. Modularisierung 30. September 2021 ZEISSSeite 54 Migration der UI (Halb)automatischer Workflow bzw. Prozess Parameter Details MenuBar Globale Statusinformationen Lokale Statusinformationen Alter Aufbau Neuer Aufbau

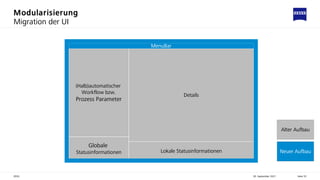

- 45. Modularisierung 30. September 2021 ZEISSSeite 55 Migration der UI (Halb)automatischer Workflow bzw. Prozess Parameter Details MenuBar Globale Statusinformationen Lokale Statusinformationen Alter Aufbau Neuer Aufbau
- 46. Modularisierung 30. September 2021 ZEISSSeite 56 Migration der UI (Halb)automatischer Workflow bzw. Prozess Parameter Details MenuBar Globale Statusinformationen Lokale Statusinformationen Alter Aufbau Neuer Aufbau
- 47. Modularisierung 30. September 2021 ZEISSSeite 57 Migration der UI (Halb)automatischer Workflow bzw. Prozess Parameter Details MenuBar Globale Statusinformationen Lokale Statusinformationen Alter Aufbau Neuer Aufbau
- 48. Modularisierung 30. September 2021 ZEISSSeite 58 Migration der UI (Halb)automatischer Workflow bzw. Prozess Parameter Details MenuBar Globale Statusinformationen Lokale Statusinformationen Alter Aufbau Neuer Aufbau
- 49. Sprecher 30. September 2021 ZEISSSeite 71 Hendrik Lösch Management Consultant @HerrLoesch hendrik.loesch@zeiss.com hendrik-loesch.de slideshare.net/HendrikLsch1 https://www.linkedin.com/learning/instructors/hendrik-losch
